吉林大学远程教育学院 计算机接口技术 总复习 主讲人: 赵宏伟 教授 总学时: 32 吉林大学计算机科学与技术学院 第 一 讲

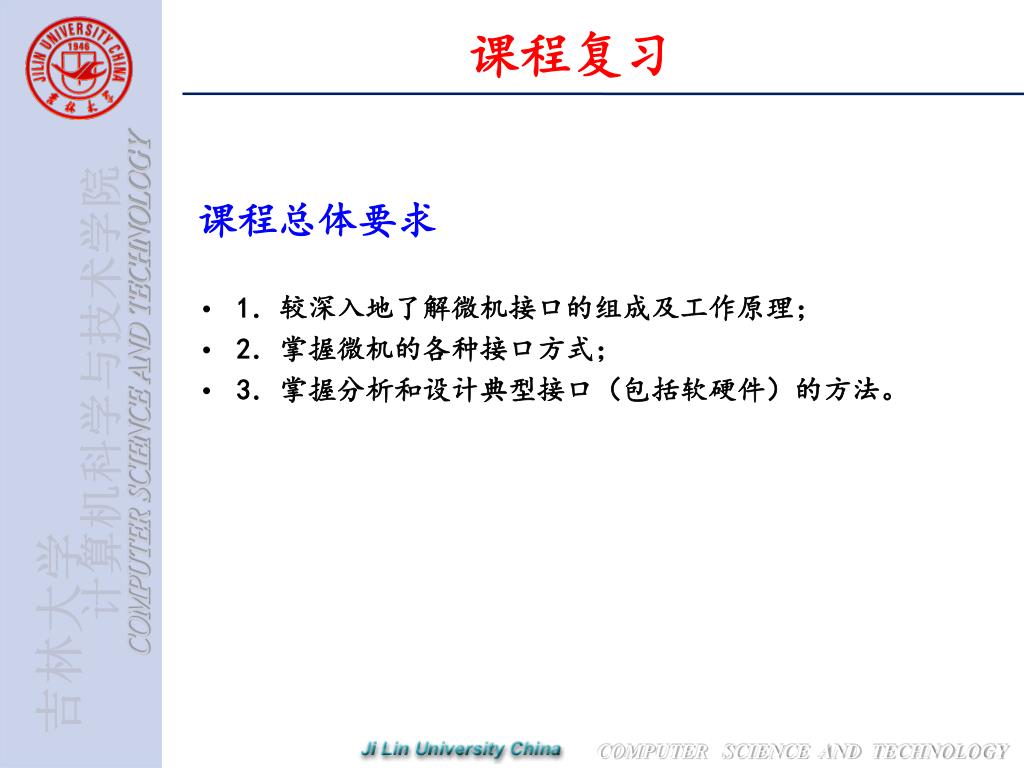

课程复习 课程总体要求 • 1.较深入地了解微机接口的组成及工作原理; • 2.掌握微机的各种接口方式; • 3.掌握分析和设计典型接口(包括软硬件)的方法。

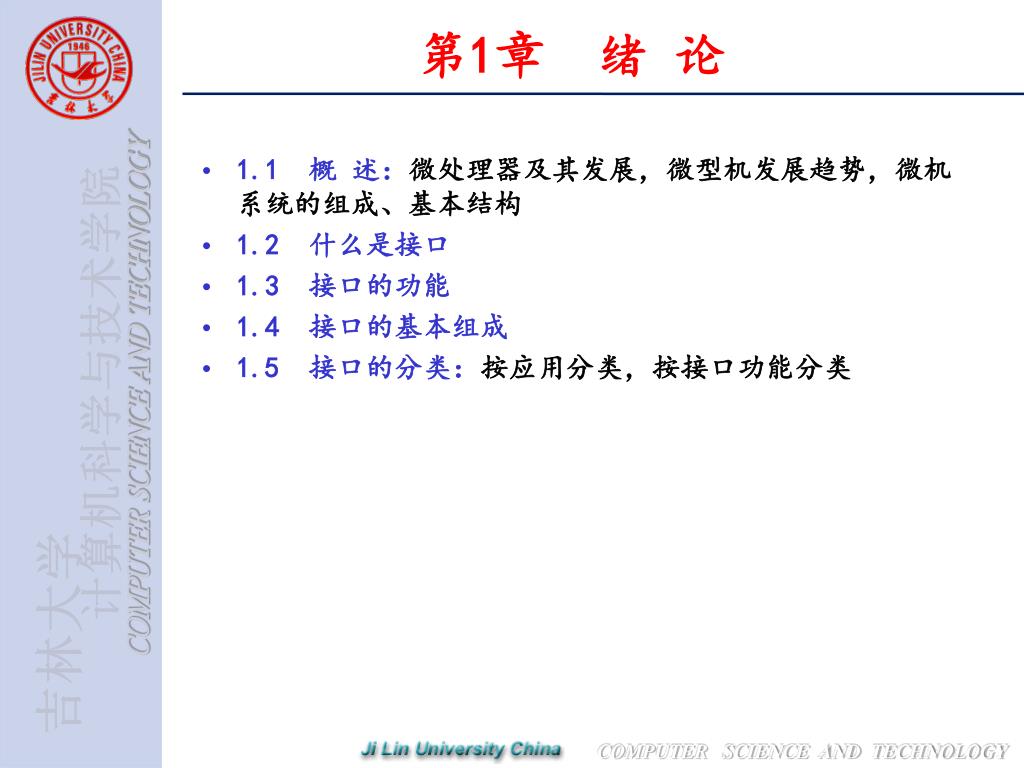

第1章 绪 论 • 1.1 概 述:微处理器及其发展,微型机发展趋势,微机系统的组成、基本结构 • 1.2 什么是接口 • 1.3 接口的功能 • 1.4 接口的基本组成 • 1.5 接口的分类:按应用分类,按接口功能分类

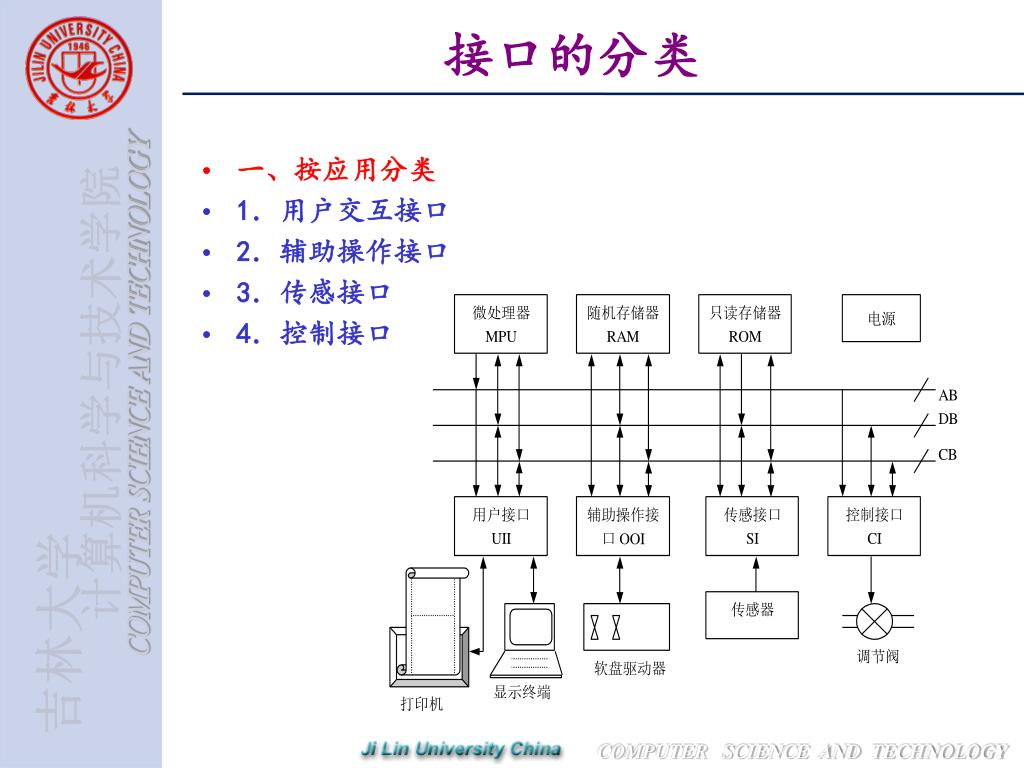

接口的分类 • 一、按应用分类 • 1.用户交互接口 • 2.辅助操作接口 • 3.传感接口 • 4.控制接口

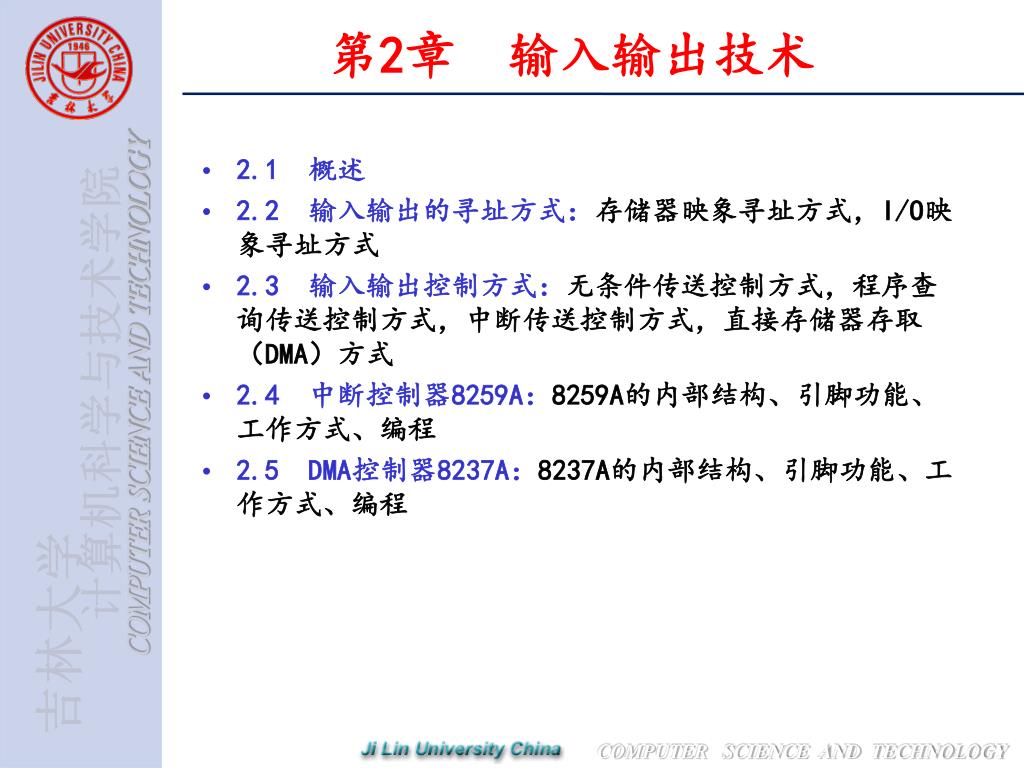

第2章 输入输出技术 • 2.1 概述 • 2.2 输入输出的寻址方式:存储器映象寻址方式,I/O映象寻址方式 • 2.3 输入输出控制方式:无条件传送控制方式,程序查询传送控制方式,中断传送控制方式,直接存储器存取(DMA)方式 • 2.4 中断控制器8259A:8259A的内部结构、引脚功能、工作方式、编程 • 2.5 DMA控制器8237A:8237A的内部结构、引脚功能、工作方式、编程

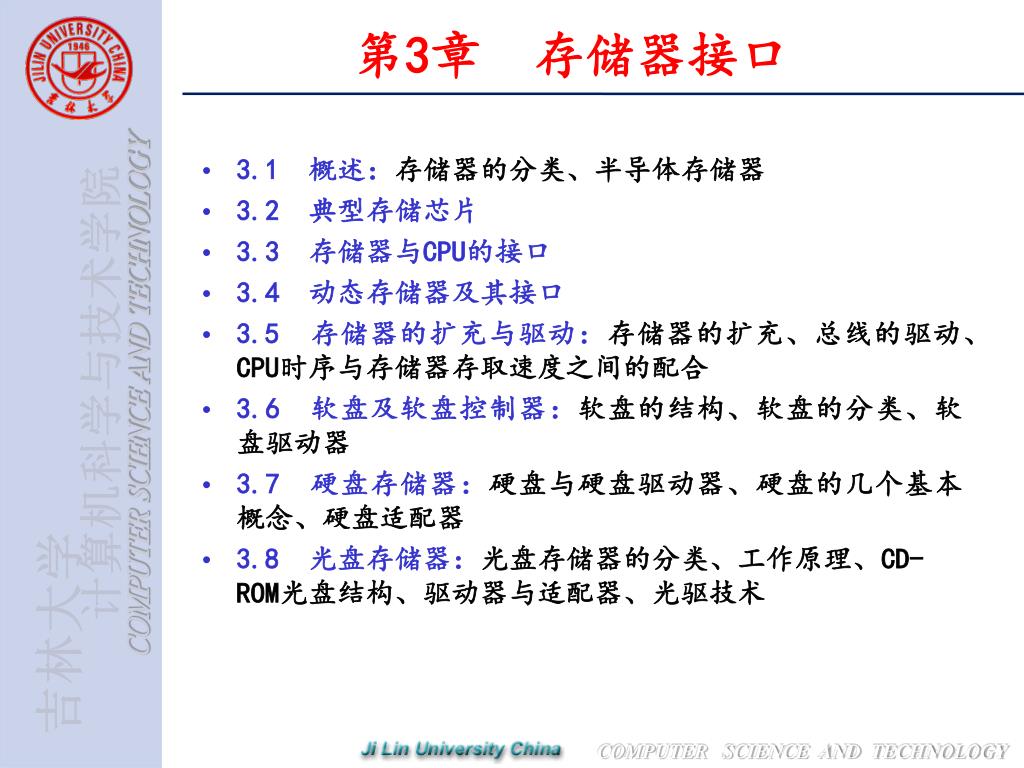

第3章 存储器接口 • 3.1 概述:存储器的分类、半导体存储器 • 3.2 典型存储芯片 • 3.3 存储器与CPU的接口 • 3.4 动态存储器及其接口 • 3.5 存储器的扩充与驱动:存储器的扩充、总线的驱动、CPU时序与存储器存取速度之间的配合 • 3.6 软盘及软盘控制器:软盘的结构、软盘的分类、软盘驱动器 • 3.7 硬盘存储器:硬盘与硬盘驱动器、硬盘的几个基本概念、硬盘适配器 • 3.8 光盘存储器:光盘存储器的分类、工作原理、CD-ROM光盘结构、驱动器与适配器、光驱技术

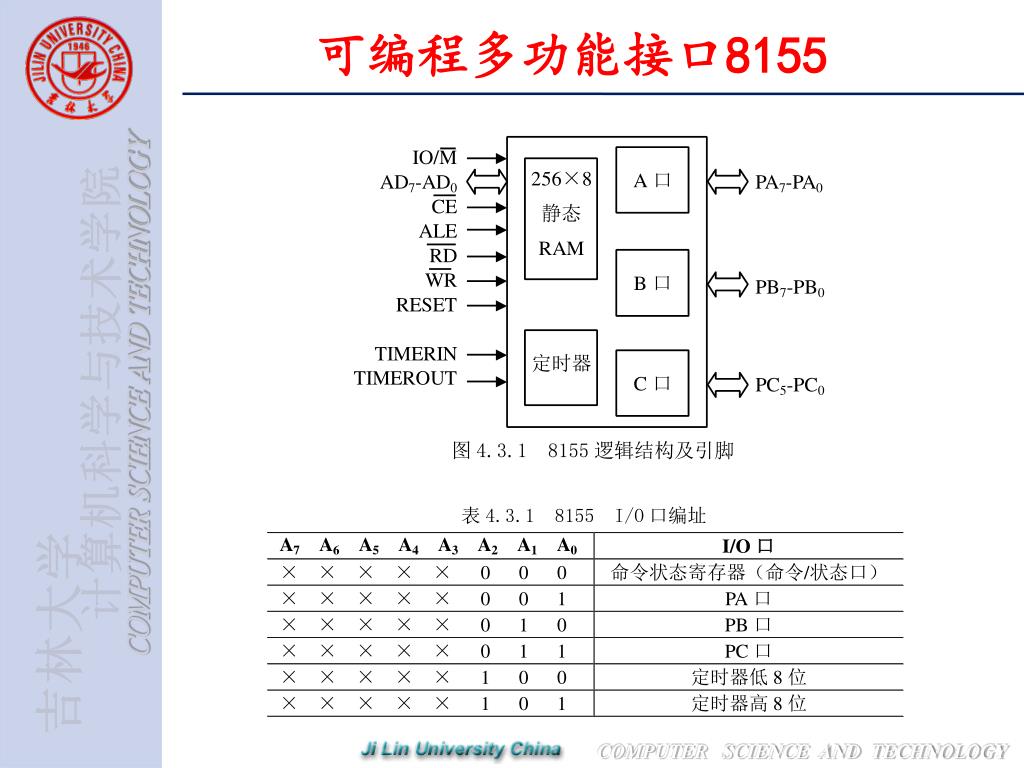

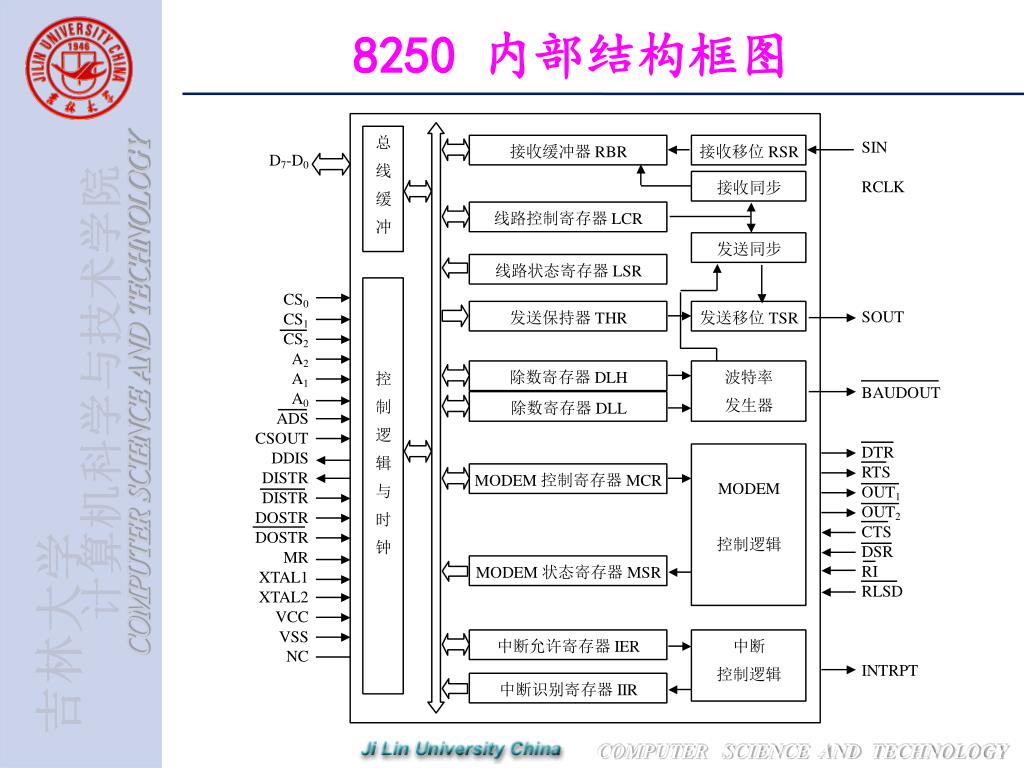

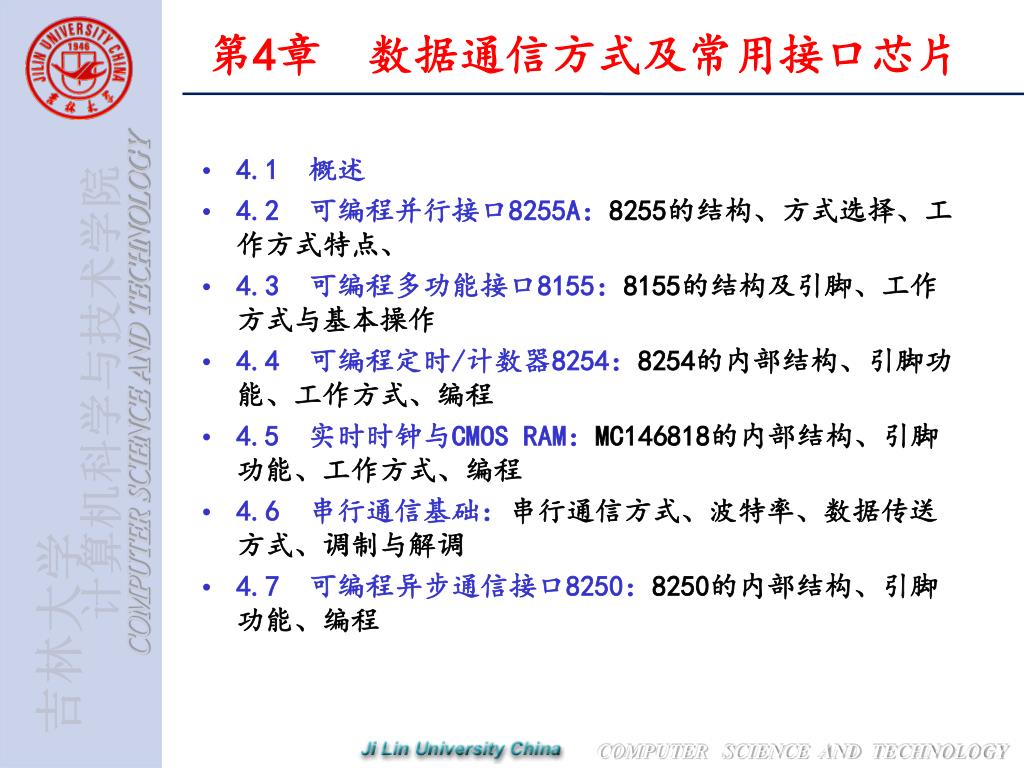

第4章 数据通信方式及常用接口芯片 • 4.1 概述 • 4.2 可编程并行接口8255A:8255的结构、方式选择、工作方式特点、 • 4.3 可编程多功能接口8155:8155的结构及引脚、工作方式与基本操作 • 4.4 可编程定时/计数器8254:8254的内部结构、引脚功能、工作方式、编程 • 4.5 实时时钟与CMOS RAM:MC146818的内部结构、引脚功能、工作方式、编程 • 4.6 串行通信基础:串行通信方式、波特率、数据传送方式、调制与解调 • 4.7 可编程异步通信接口8250:8250的内部结构、引脚功能、编程

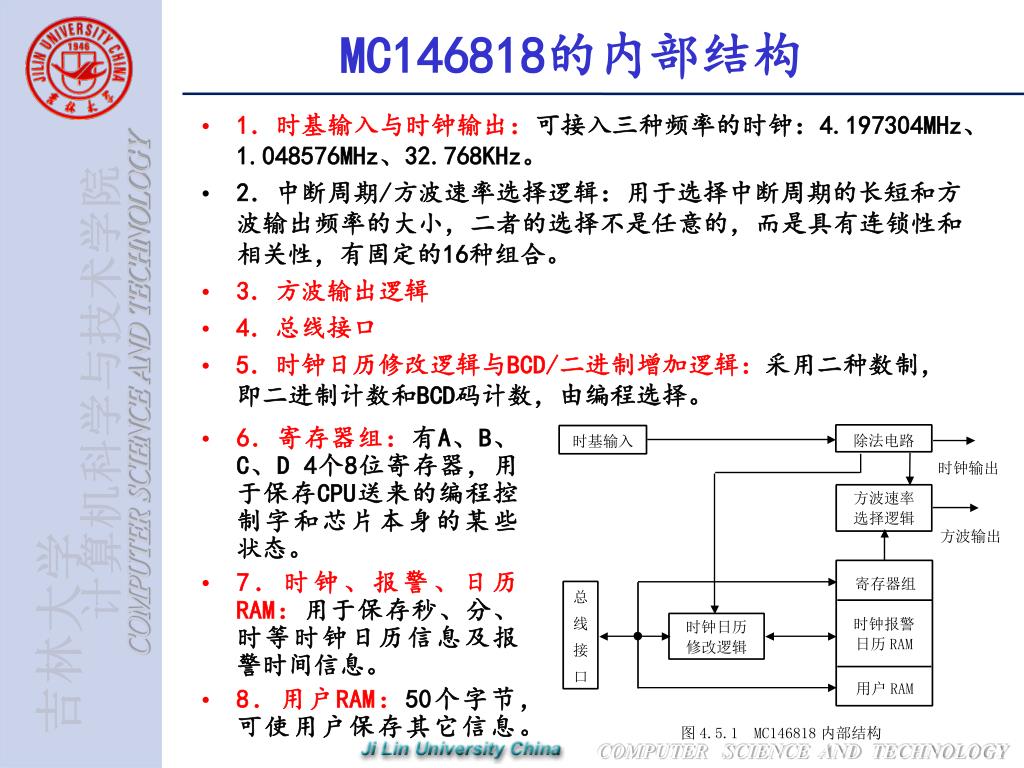

MC146818的内部结构 • 1.时基输入与时钟输出:可接入三种频率的时钟:4.197304MHz、1.048576MHz、32.768KHz。 • 2.中断周期/方波速率选择逻辑:用于选择中断周期的长短和方波输出频率的大小,二者的选择不是任意的,而是具有连锁性和相关性,有固定的16种组合。 • 3.方波输出逻辑 • 4.总线接口 • 5.时钟日历修改逻辑与BCD/二进制增加逻辑:采用二种数制,即二进制计数和BCD码计数,由编程选择。 • 6.寄存器组:有A、B、C、D 4个8位寄存器,用于保存CPU送来的编程控制字和芯片本身的某些状态。 • 7.时钟、报警、日历RAM:用于保存秒、分、时等时钟日历信息及报警时间信息。 • 8.用户RAM:50个字节,可使用户保存其它信息。
吉林大学远程教育学院 计算机接口技术 总复习 主讲人: 赵宏伟 教授 总学时: 32 吉林大学计算机科学与技术学院 第 二 讲

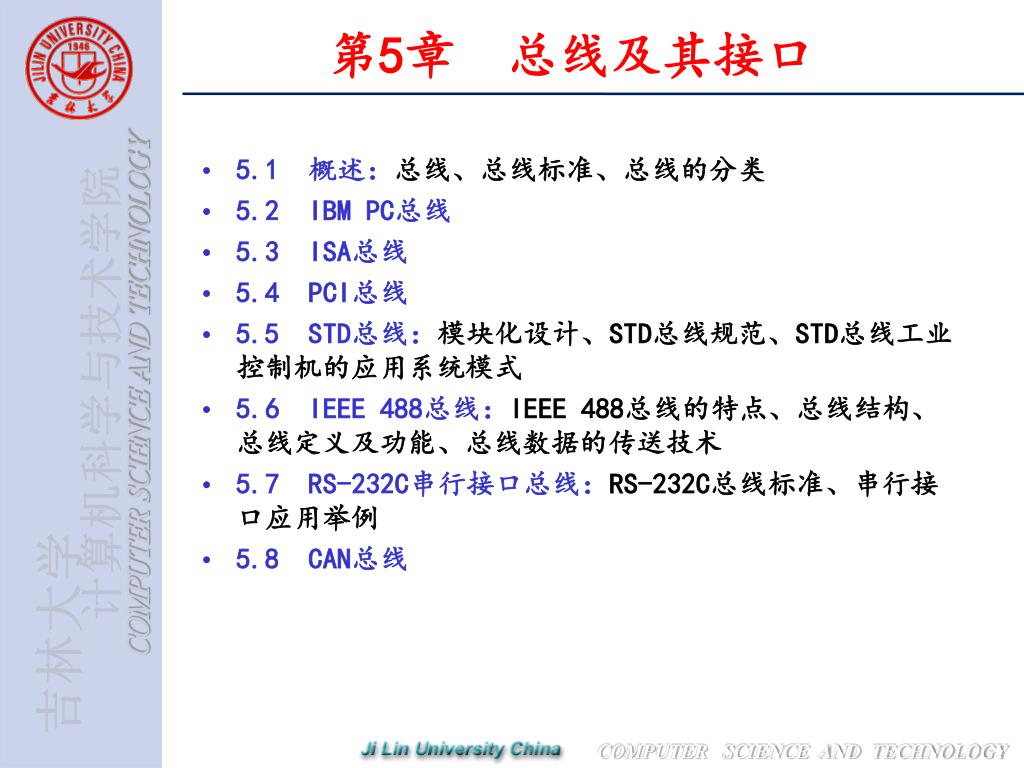

第5章 总线及其接口 • 5.1 概述:总线、总线标准、总线的分类 • 5.2 IBM PC总线 • 5.3 ISA总线 • 5.4 PCI总线 • 5.5 STD总线:模块化设计、STD总线规范、STD总线工业控制机的应用系统模式 • 5.6 IEEE 488总线:IEEE 488总线的特点、总线结构、总线定义及功能、总线数据的传送技术 • 5.7 RS-232C串行接口总线:RS-232C总线标准、串行接口应用举例 • 5.8 CAN总线

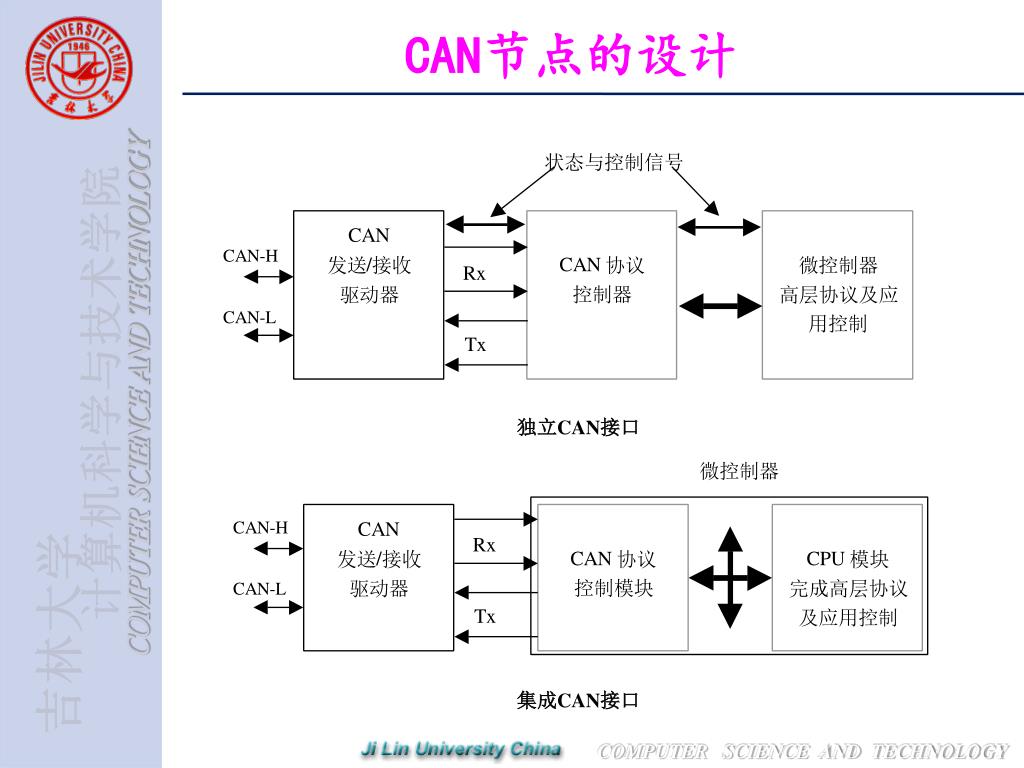

独立CAN接口 集成CAN接口 CAN节点的设计

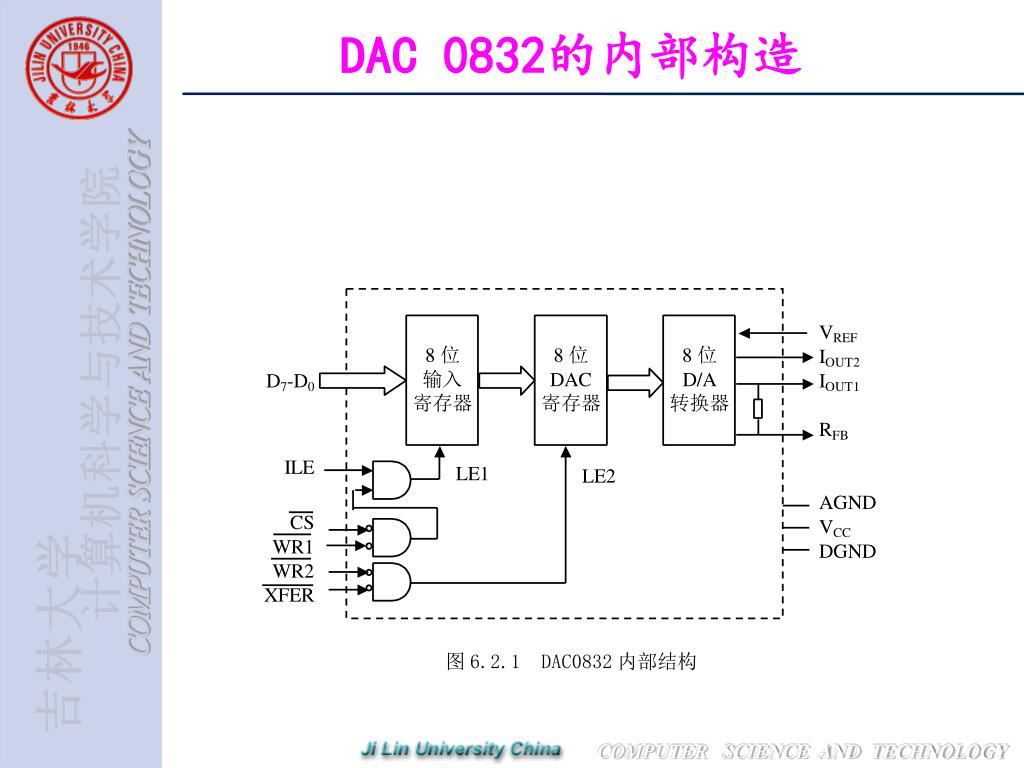

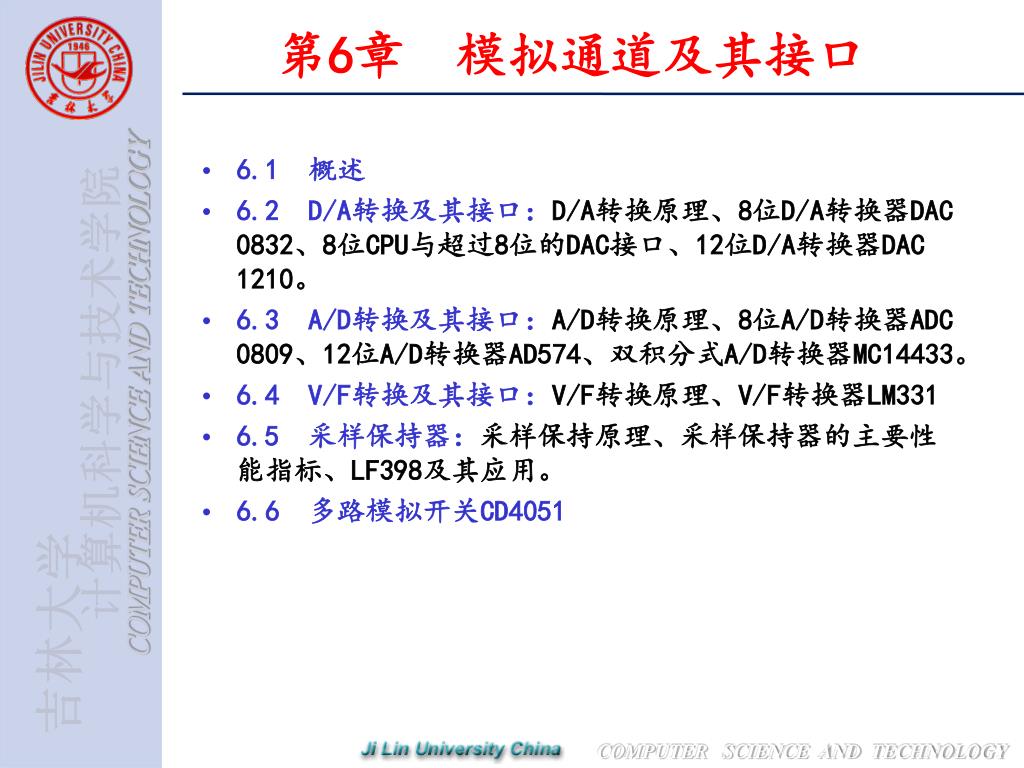

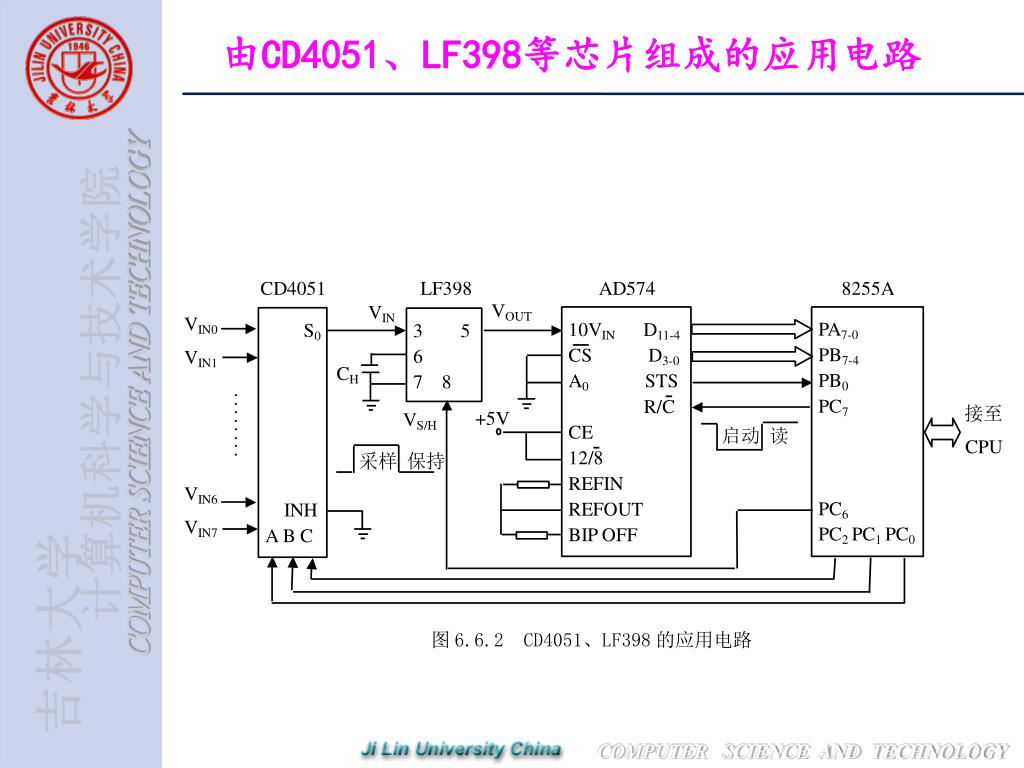

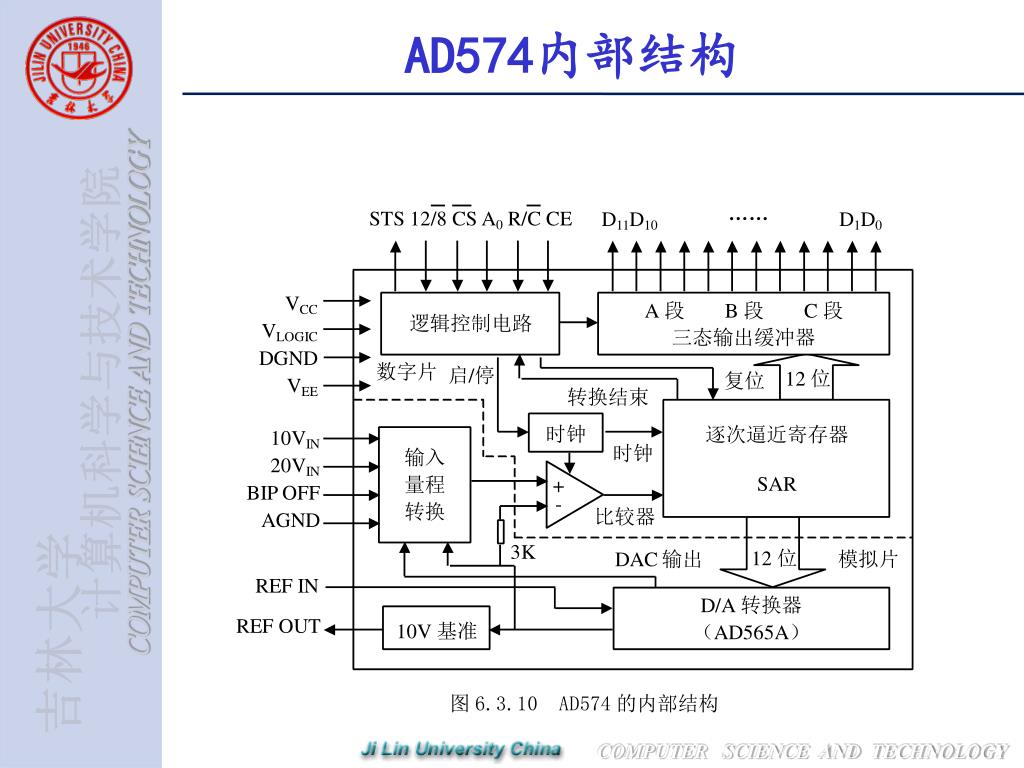

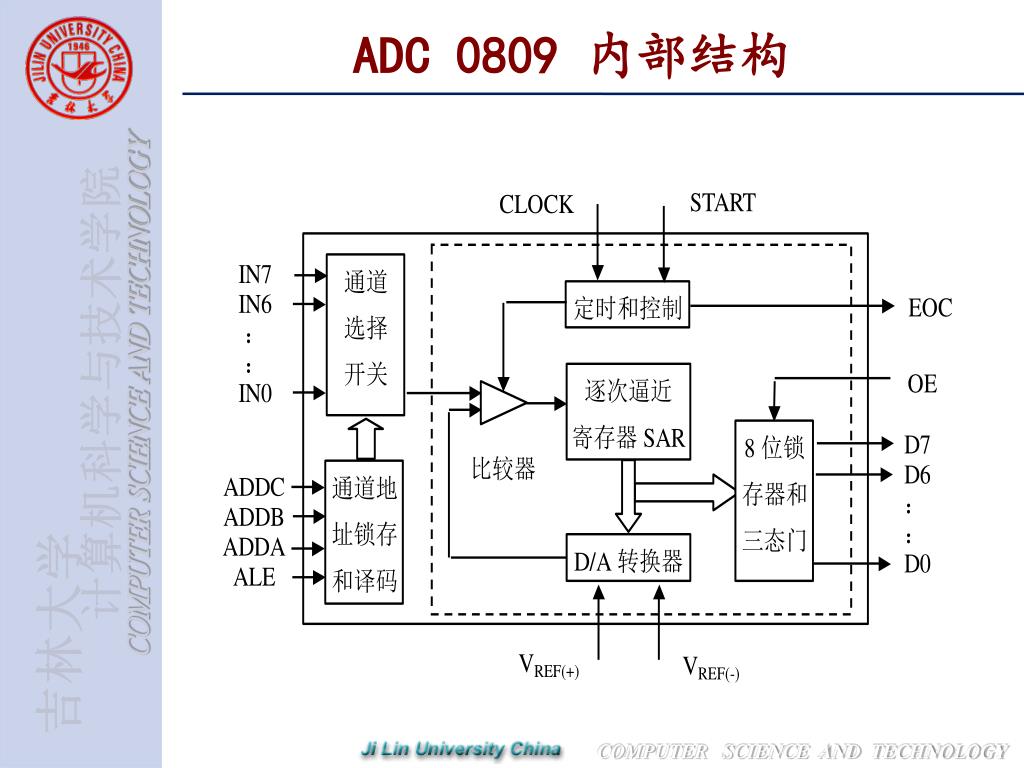

第6章 模拟通道及其接口 • 6.1 概述 • 6.2 D/A转换及其接口:D/A转换原理、8位D/A转换器DAC 0832、8位CPU与超过8位的DAC接口、12位D/A转换器DAC 1210。 • 6.3 A/D转换及其接口:A/D转换原理、8位A/D转换器ADC 0809、12位A/D转换器AD574、双积分式A/D转换器MC14433。 • 6.4 V/F转换及其接口:V/F转换原理、V/F转换器LM331 • 6.5 采样保持器:采样保持原理、采样保持器的主要性能指标、LF398及其应用。 • 6.6 多路模拟开关CD4051

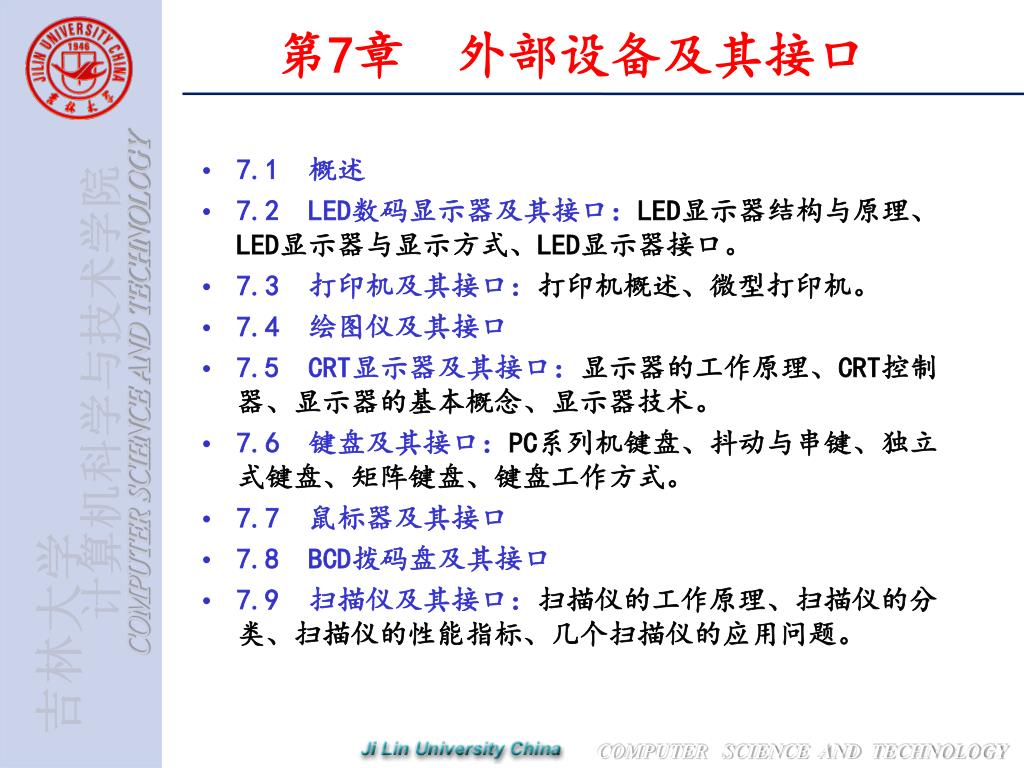

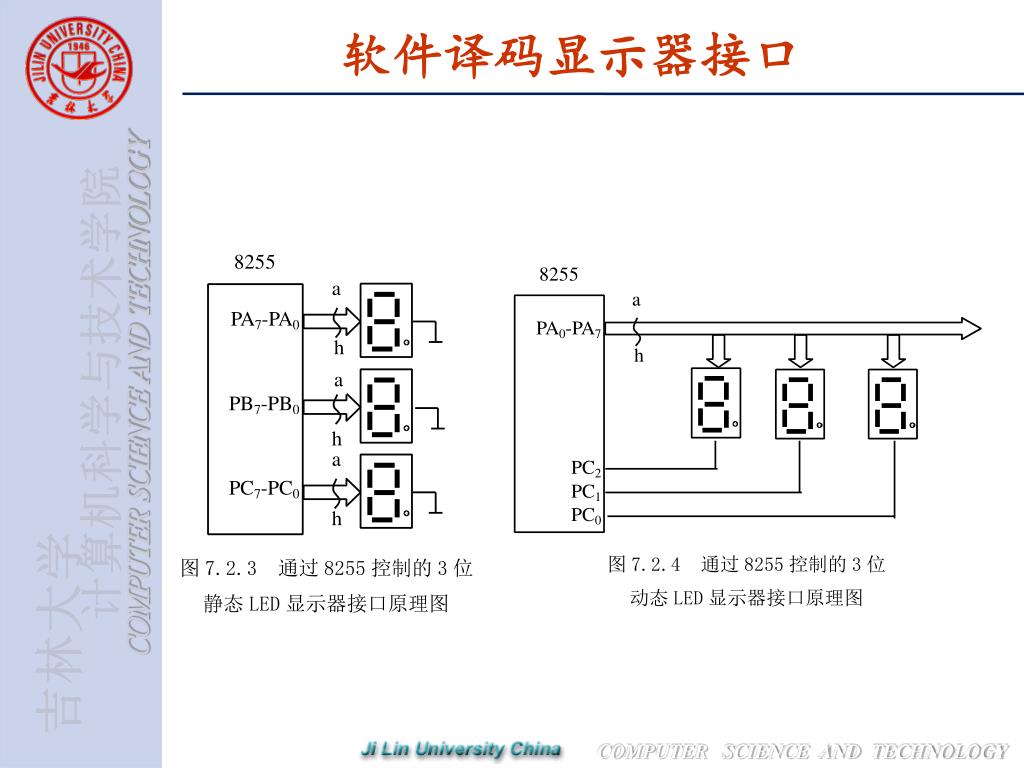

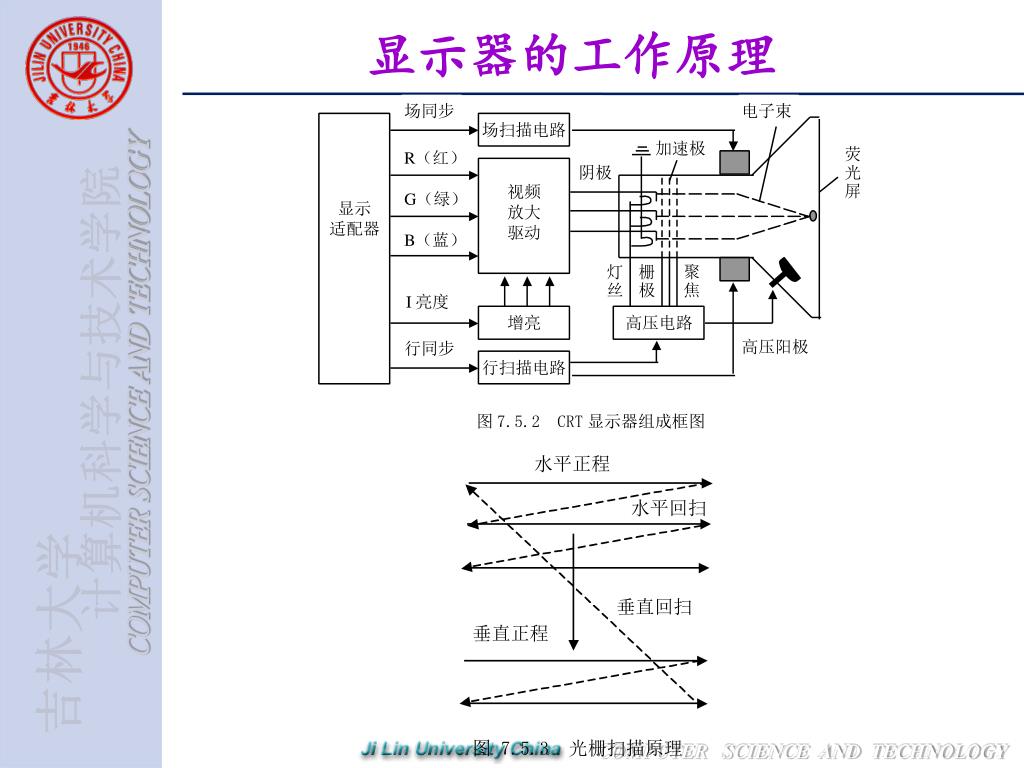

第7章 外部设备及其接口 • 7.1 概述 • 7.2 LED数码显示器及其接口:LED显示器结构与原理、LED显示器与显示方式、LED显示器接口。 • 7.3 打印机及其接口:打印机概述、微型打印机。 • 7.4 绘图仪及其接口 • 7.5 CRT显示器及其接口:显示器的工作原理、CRT控制器、显示器的基本概念、显示器技术。 • 7.6 键盘及其接口:PC系列机键盘、抖动与串键、独立式键盘、矩阵键盘、键盘工作方式。 • 7.7 鼠标器及其接口 • 7.8 BCD拨码盘及其接口 • 7.9 扫描仪及其接口:扫描仪的工作原理、扫描仪的分类、扫描仪的性能指标、几个扫描仪的应用问题。

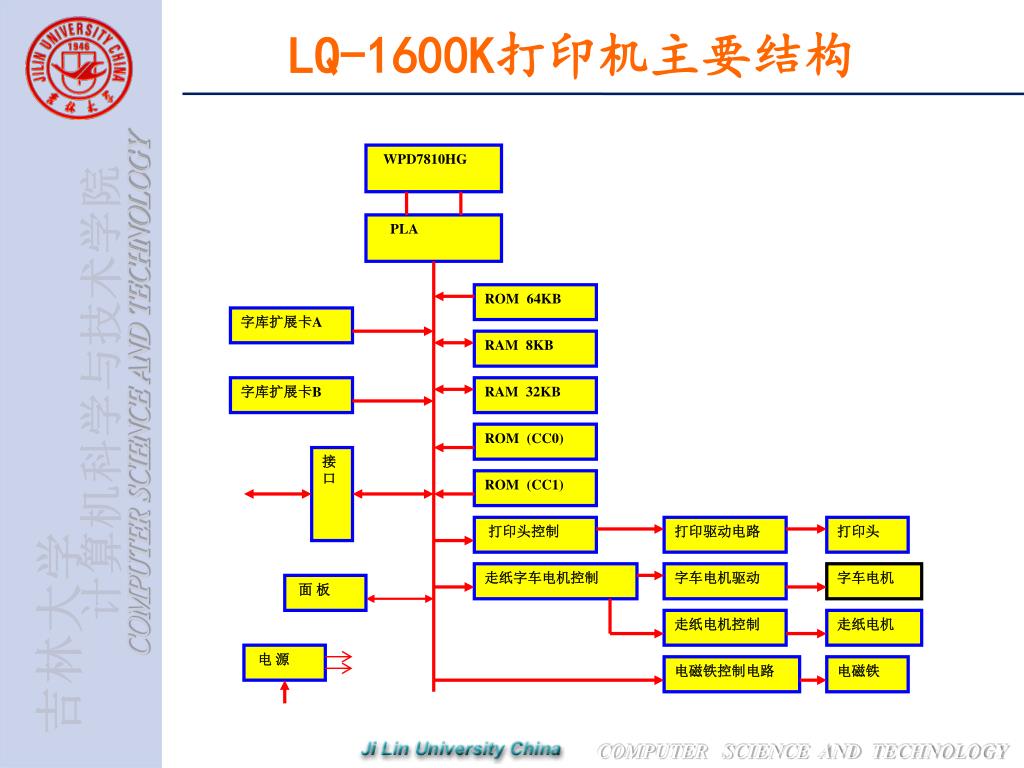

WPD7810HG PLA ROM 64KB 字库扩展卡A RAM 8KB 字库扩展卡B RAM 32KB ROM (CC0) 接 口 ROM (CC1) 打印头控制 打印驱动电路 打印头 走纸字车电机控制 字车电机驱动 字车电机 面 板 走纸电机控制 走纸电机 电 源 电磁铁控制电路 电磁铁 LQ-1600K打印机主要结构

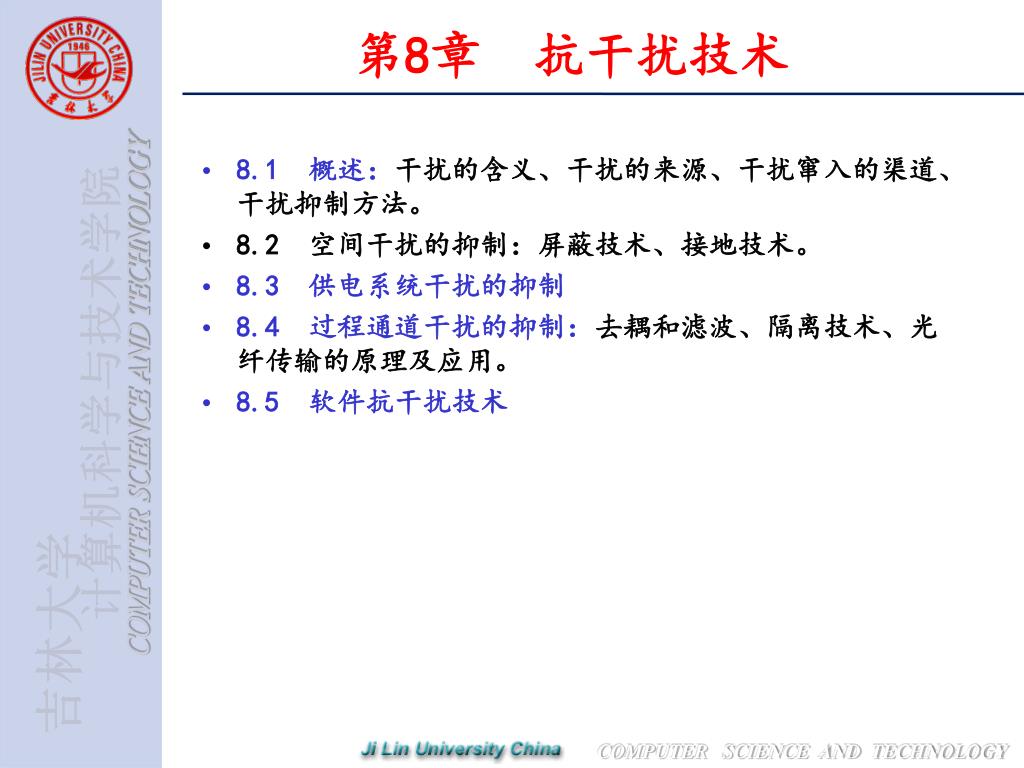

第8章 抗干扰技术 • 8.1 概述:干扰的含义、干扰的来源、干扰窜入的渠道、干扰抑制方法。 • 8.2 空间干扰的抑制:屏蔽技术、接地技术。 • 8.3 供电系统干扰的抑制 • 8.4 过程通道干扰的抑制:去耦和滤波、隔离技术、光纤传输的原理及应用。 • 8.5 软件抗干扰技术

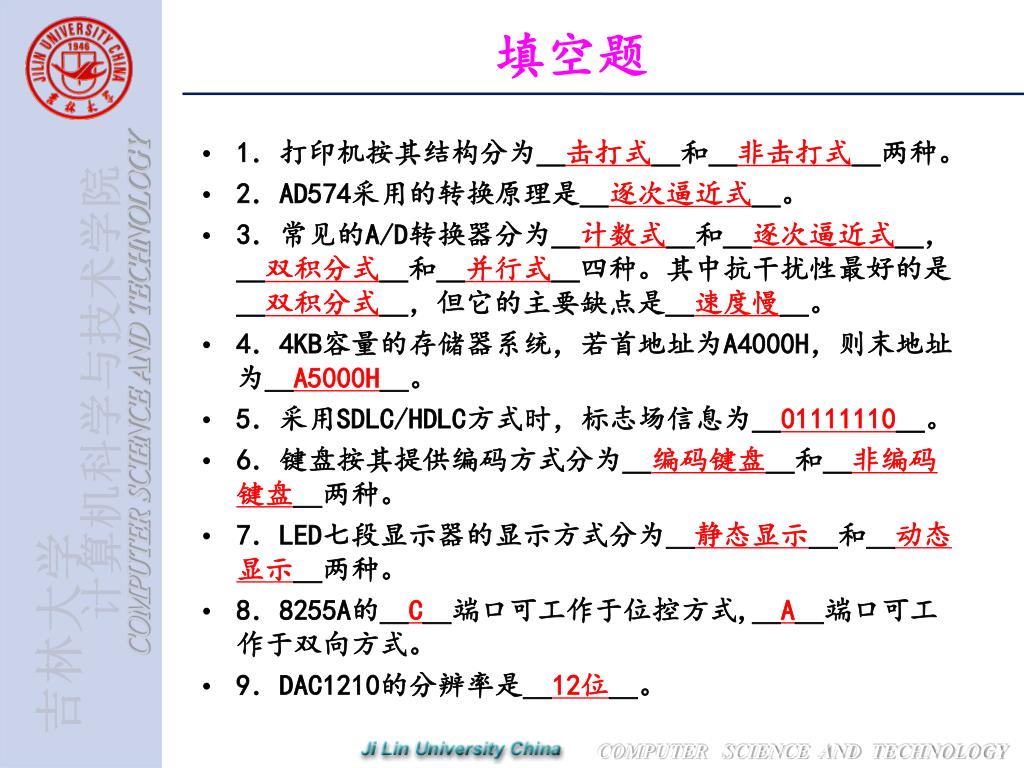

填空题 • 1.打印机按其结构分为_击打式_和_非击打式_两种。 • 2.AD574采用的转换原理是_逐次逼近式_。 • 3.常见的A/D转换器分为_计数式_和_逐次逼近式_,_双积分式_和_并行式_四种。其中抗干扰性最好的是_双积分式_,但它的主要缺点是_速度慢_。 • 4.4KB容量的存储器系统,若首地址为A4000H,则末地址为_A5000H_。 • 5.采用SDLC/HDLC方式时,标志场信息为_01111110_。 • 6.键盘按其提供编码方式分为_编码键盘_和_非编码键盘_两种。 • 7.LED七段显示器的显示方式分为_静态显示_和_动态显示_两种。 • 8.8255A的_C_端口可工作于位控方式,_A_端口可工作于双向方式。 • 9.DAC1210的分辨率是_12位_。

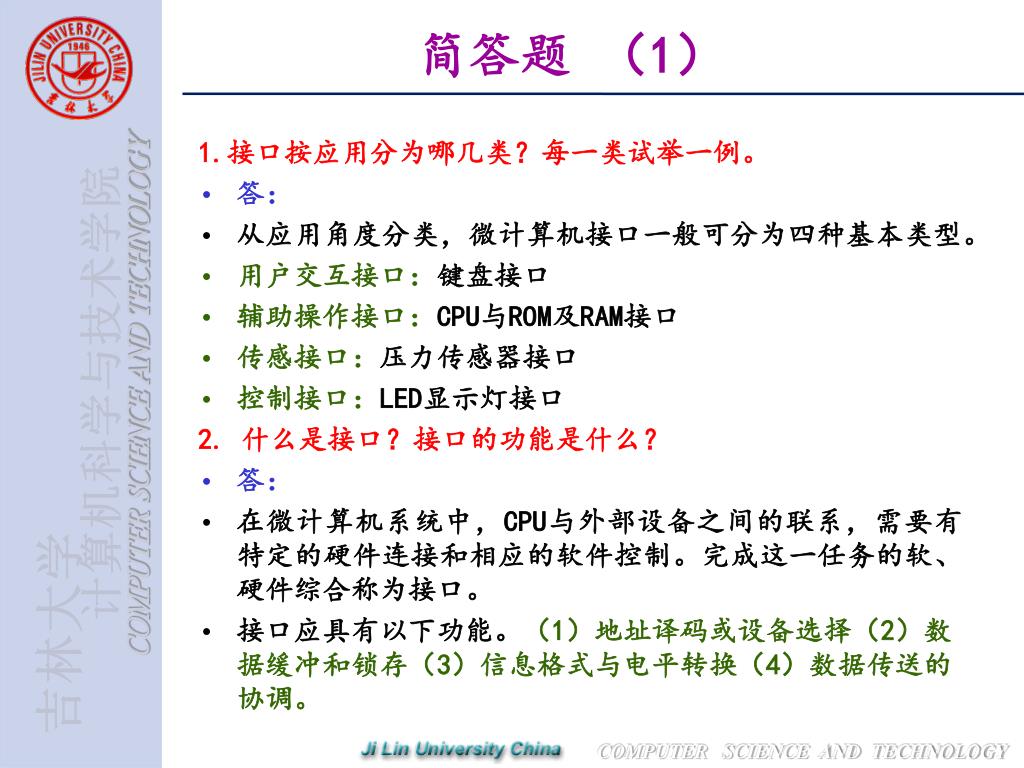

简答题 (1) 1.接口按应用分为哪几类?每一类试举一例。 • 答: • 从应用角度分类,微计算机接口一般可分为四种基本类型。 • 用户交互接口:键盘接口 • 辅助操作接口:CPU与ROM及RAM接口 • 传感接口:压力传感器接口 • 控制接口:LED显示灯接口 2. 什么是接口?接口的功能是什么? • 答: • 在微计算机系统中,CPU与外部设备之间的联系,需要有特定的硬件连接和相应的软件控制。完成这一任务的软、硬件综合称为接口。 • 接口应具有以下功能。(1)地址译码或设备选择(2)数据缓冲和锁存(3)信息格式与电平转换(4)数据传送的协调。

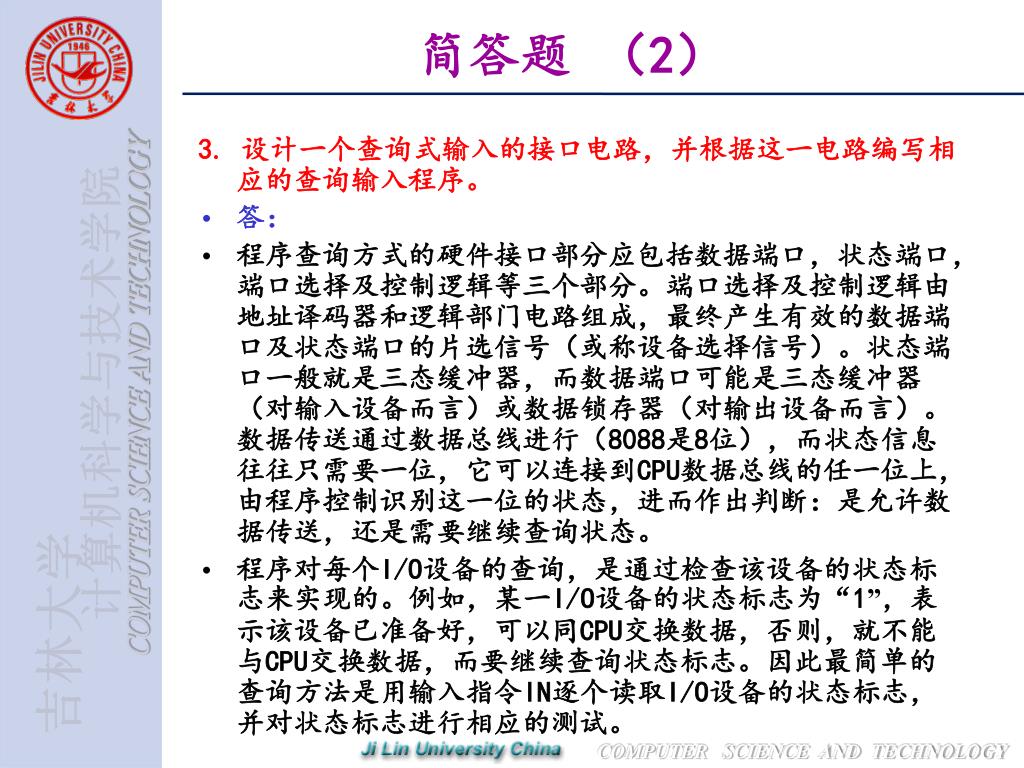

简答题 (2) 3. 设计一个查询式输入的接口电路,并根据这一电路编写相应的查询输入程序。 • 答: • 程序查询方式的硬件接口部分应包括数据端口,状态端口,端口选择及控制逻辑等三个部分。端口选择及控制逻辑由地址译码器和逻辑部门电路组成,最终产生有效的数据端口及状态端口的片选信号(或称设备选择信号)。状态端口一般就是三态缓冲器,而数据端口可能是三态缓冲器(对输入设备而言)或数据锁存器(对输出设备而言)。数据传送通过数据总线进行(8088是8位),而状态信息往往只需要一位,它可以连接到CPU数据总线的任一位上,由程序控制识别这一位的状态,进而作出判断:是允许数据传送,还是需要继续查询状态。 • 程序对每个I/O设备的查询,是通过检查该设备的状态标志来实现的。例如,某一I/O设备的状态标志为“1”,表示该设备已准备好,可以同CPU交换数据,否则,就不能与CPU交换数据,而要继续查询状态标志。因此最简单的查询方法是用输入指令IN逐个读取I/O设备的状态标志,并对状态标志进行相应的测试。

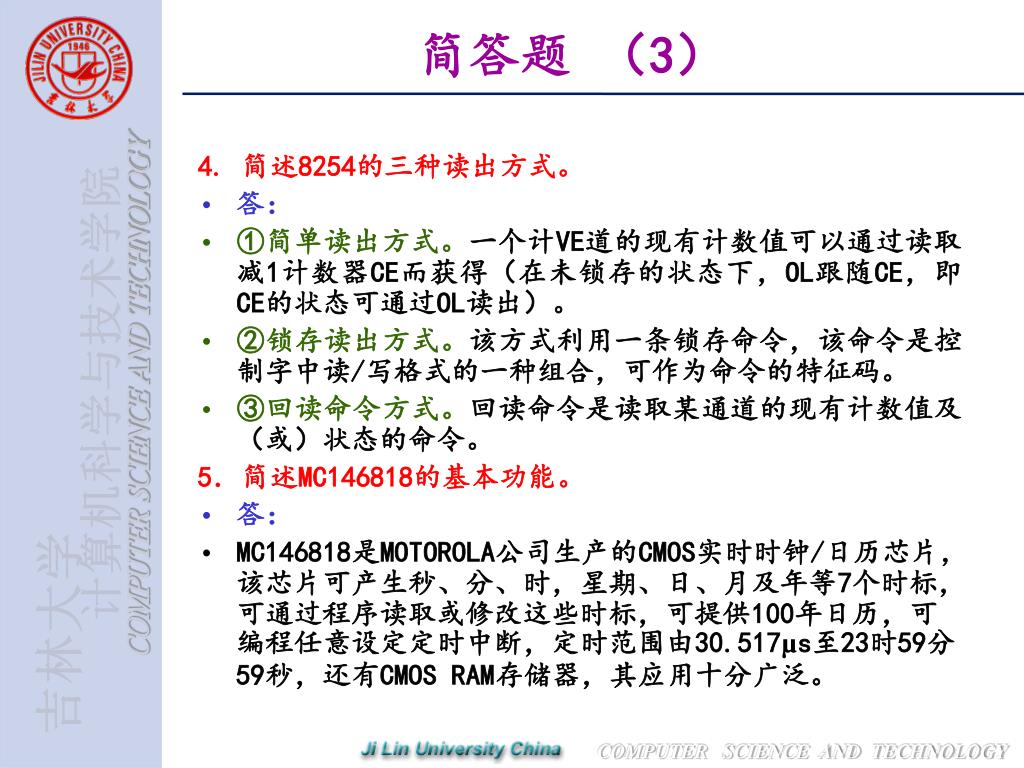

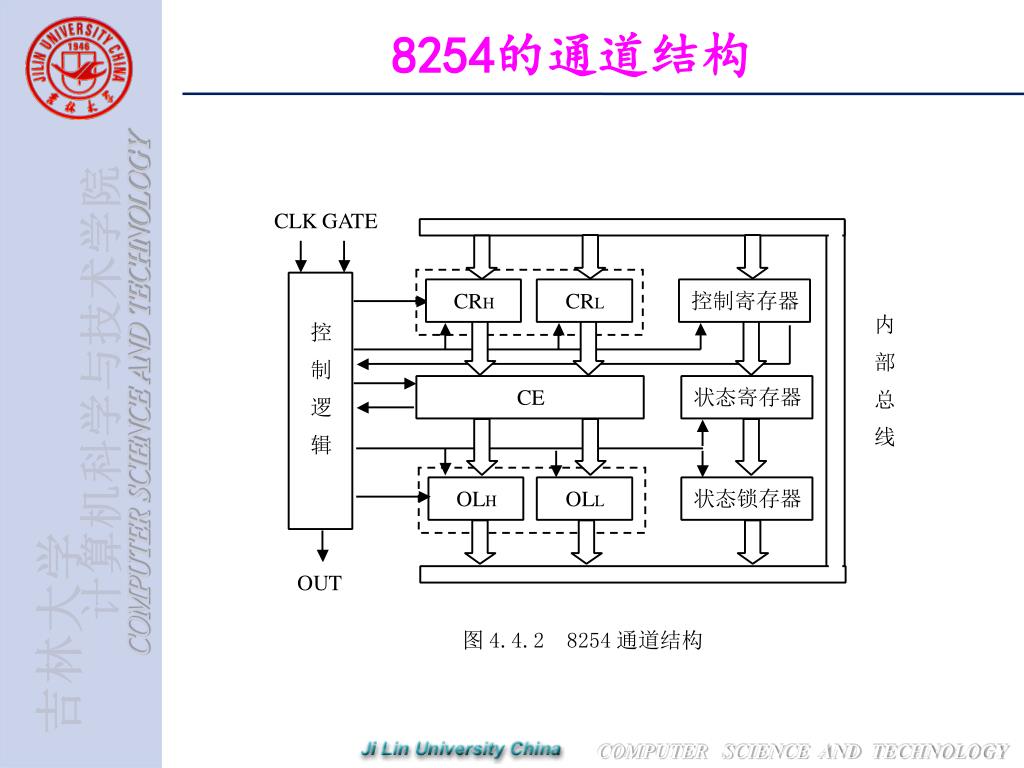

简答题 (3) 4. 简述8254的三种读出方式。 • 答: • ①简单读出方式。一个计VE道的现有计数值可以通过读取减1计数器CE而获得(在未锁存的状态下,OL跟随CE,即CE的状态可通过OL读出)。 • ②锁存读出方式。该方式利用一条锁存命令,该命令是控制字中读/写格式的一种组合,可作为命令的特征码。 • ③回读命令方式。回读命令是读取某通道的现有计数值及(或)状态的命令。 5.简述MC146818的基本功能。 • 答: • MC146818是MOTOROLA公司生产的CMOS实时时钟/日历芯片,该芯片可产生秒、分、时,星期、日、月及年等7个时标,可通过程序读取或修改这些时标,可提供100年日历,可编程任意设定定时中断,定时范围由30.517µs至23时59分59秒,还有CMOS RAM存储器,其应用十分广泛。

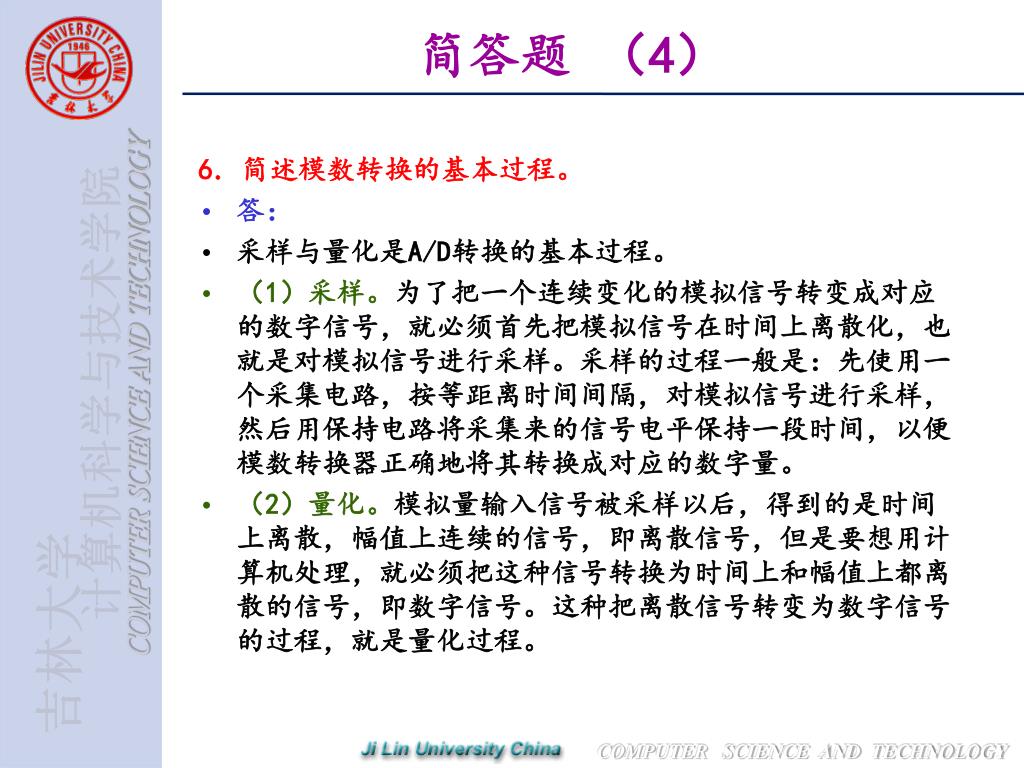

简答题 (4) 6.简述模数转换的基本过程。 • 答: • 采样与量化是A/D转换的基本过程。 • (1)采样。为了把一个连续变化的模拟信号转变成对应的数字信号,就必须首先把模拟信号在时间上离散化,也就是对模拟信号进行采样。采样的过程一般是:先使用一个采集电路,按等距离时间间隔,对模拟信号进行采样,然后用保持电路将采集来的信号电平保持一段时间,以便模数转换器正确地将其转换成对应的数字量。 • (2)量化。模拟量输入信号被采样以后,得到的是时间上离散,幅值上连续的信号,即离散信号,但是要想用计算机处理,就必须把这种信号转换为时间上和幅值上都离散的信号,即数字信号。这种把离散信号转变为数字信号的过程,就是量化过程。

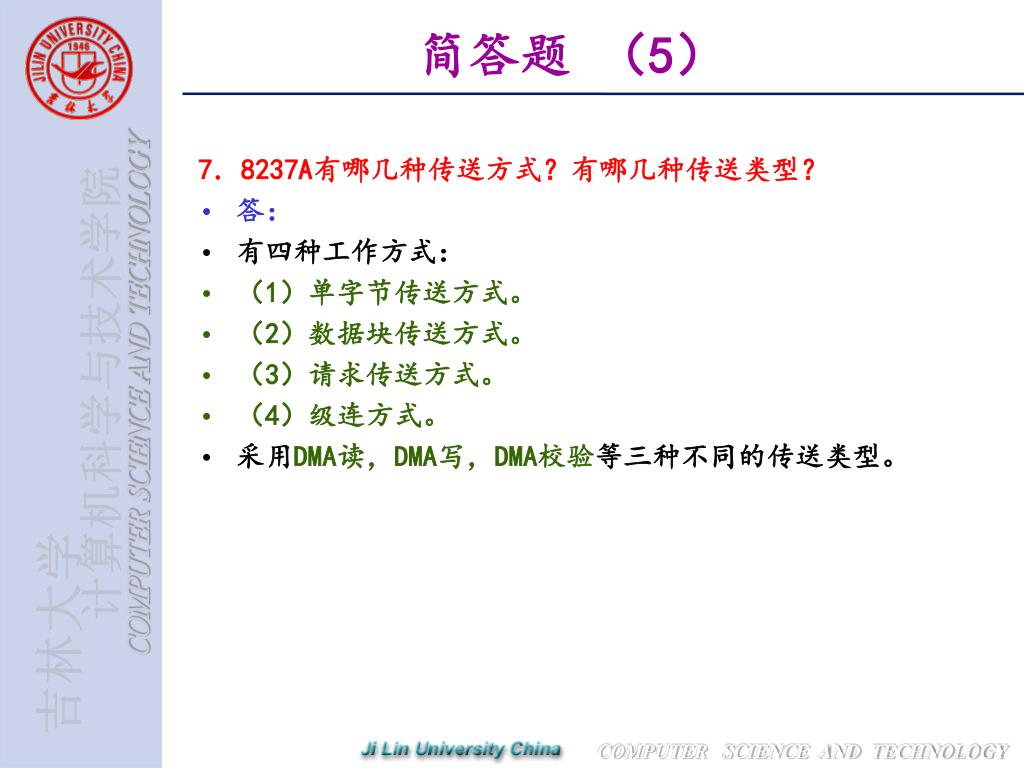

简答题 (5) 7.8237A有哪几种传送方式?有哪几种传送类型? • 答: • 有四种工作方式: • (1)单字节传送方式。 • (2)数据块传送方式。 • (3)请求传送方式。 • (4)级连方式。 • 采用DMA读,DMA写,DMA校验等三种不同的传送类型。

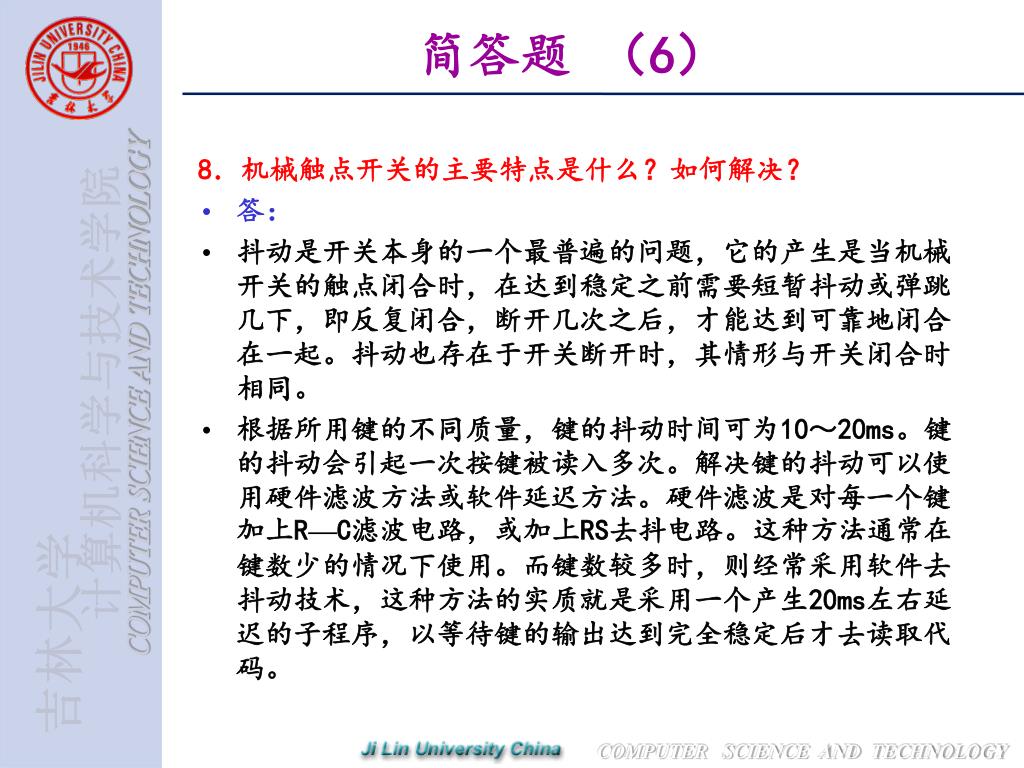

简答题 (6) 8.机械触点开关的主要特点是什么?如何解决? • 答: • 抖动是开关本身的一个最普遍的问题,它的产生是当机械开关的触点闭合时,在达到稳定之前需要短暂抖动或弹跳几下,即反复闭合,断开几次之后,才能达到可靠地闭合在一起。抖动也存在于开关断开时,其情形与开关闭合时相同。 • 根据所用键的不同质量,键的抖动时间可为10~20ms。键的抖动会引起一次按键被读入多次。解决键的抖动可以使用硬件滤波方法或软件延迟方法。硬件滤波是对每一个键加上R—C滤波电路,或加上RS去抖电路。这种方法通常在键数少的情况下使用。而键数较多时,则经常采用软件去抖动技术,这种方法的实质就是采用一个产生20ms左右延迟的子程序,以等待键的输出达到完全稳定后才去读取代码。

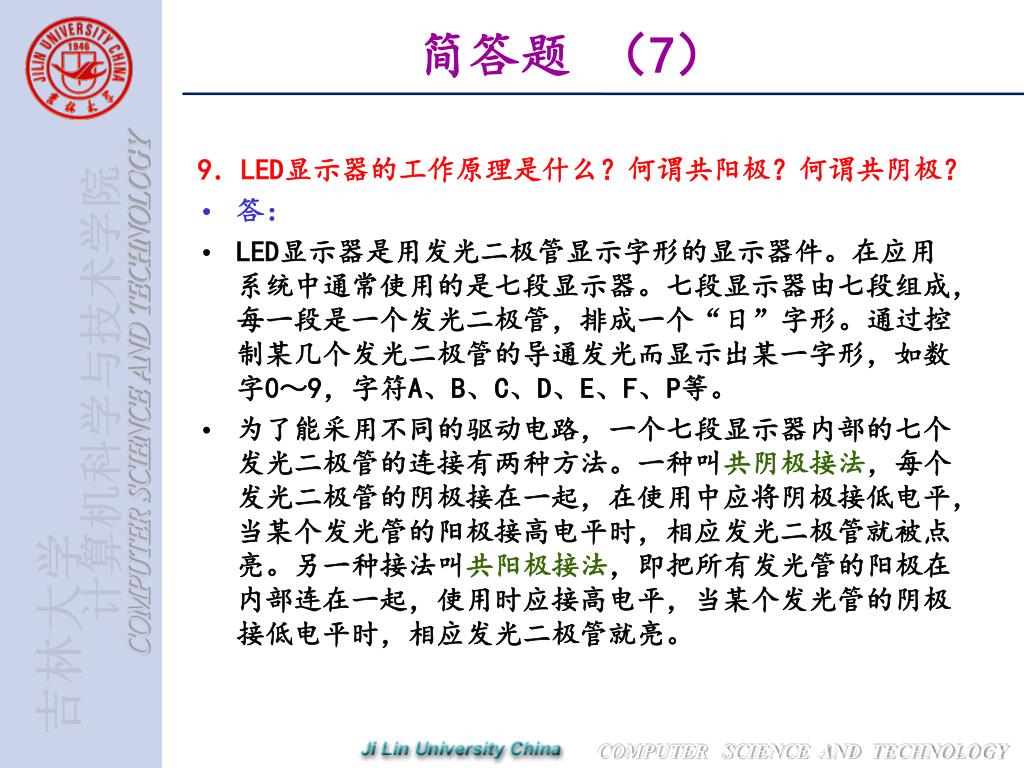

简答题 (7) 9.LED显示器的工作原理是什么?何谓共阳极?何谓共阴极? • 答: • LED显示器是用发光二极管显示字形的显示器件。在应用系统中通常使用的是七段显示器。七段显示器由七段组成,每一段是一个发光二极管,排成一个“日”字形。通过控制某几个发光二极管的导通发光而显示出某一字形,如数字0~9,字符A、B、C、D、E、F、P等。 • 为了能采用不同的驱动电路,一个七段显示器内部的七个发光二极管的连接有两种方法。一种叫共阴极接法,每个发光二极管的阴极接在一起,在使用中应将阴极接低电平,当某个发光管的阳极接高电平时,相应发光二极管就被点亮。另一种接法叫共阳极接法,即把所有发光管的阳极在内部连在一起,使用时应接高电平,当某个发光管的阴极接低电平时,相应发光二极管就亮。

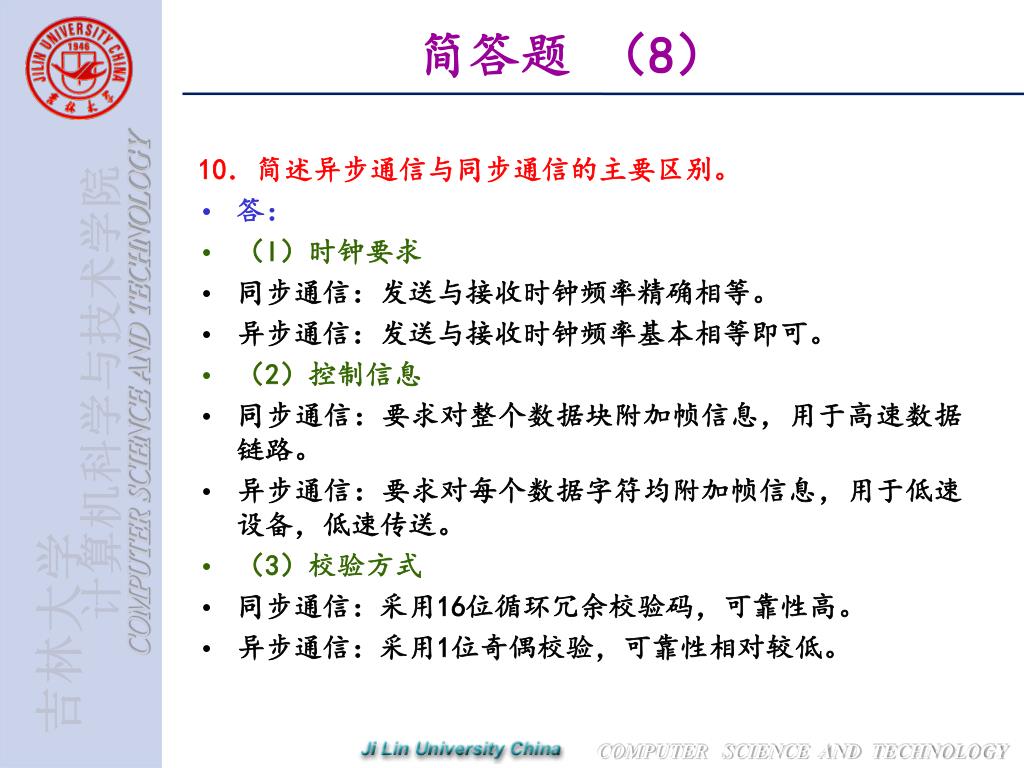

简答题 (8) 10.简述异步通信与同步通信的主要区别。 • 答: • (l)时钟要求 • 同步通信:发送与接收时钟频率精确相等。 • 异步通信:发送与接收时钟频率基本相等即可。 • (2)控制信息 • 同步通信:要求对整个数据块附加帧信息,用于高速数据链路。 • 异步通信:要求对每个数据字符均附加帧信息,用于低速设备,低速传送。 • (3)校验方式 • 同步通信:采用16位循环冗余校验码,可靠性高。 • 异步通信:采用1位奇偶校验,可靠性相对较低。

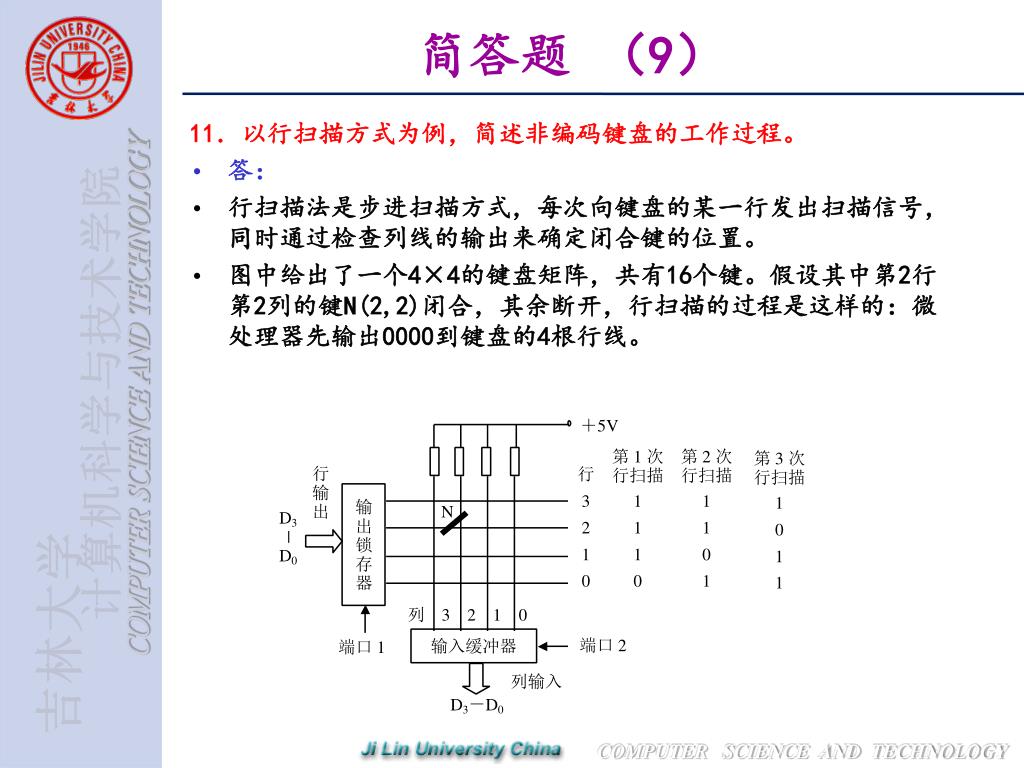

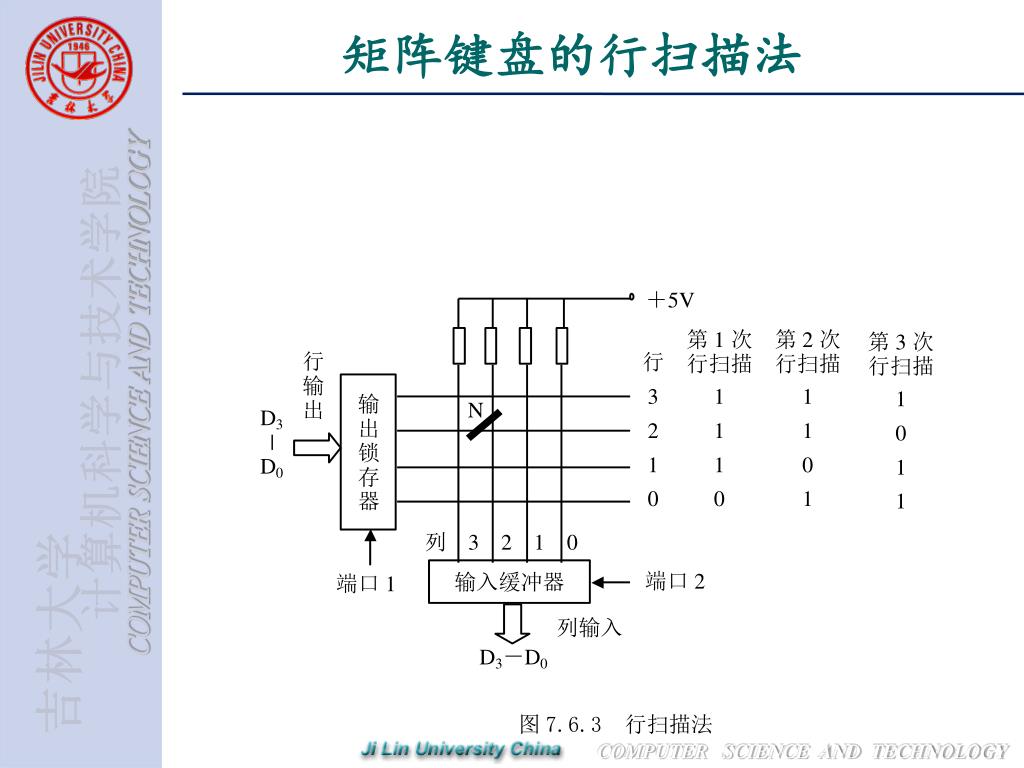

简答题 (9) 11.以行扫描方式为例,简述非编码键盘的工作过程。 • 答: • 行扫描法是步进扫描方式,每次向键盘的某一行发出扫描信号,同时通过检查列线的输出来确定闭合键的位置。 • 图中给出了一个4×4的键盘矩阵,共有16个键。假设其中第2行第2列的键N(2,2)闭合,其余断开,行扫描的过程是这样的:微处理器先输出0000到键盘的4根行线。

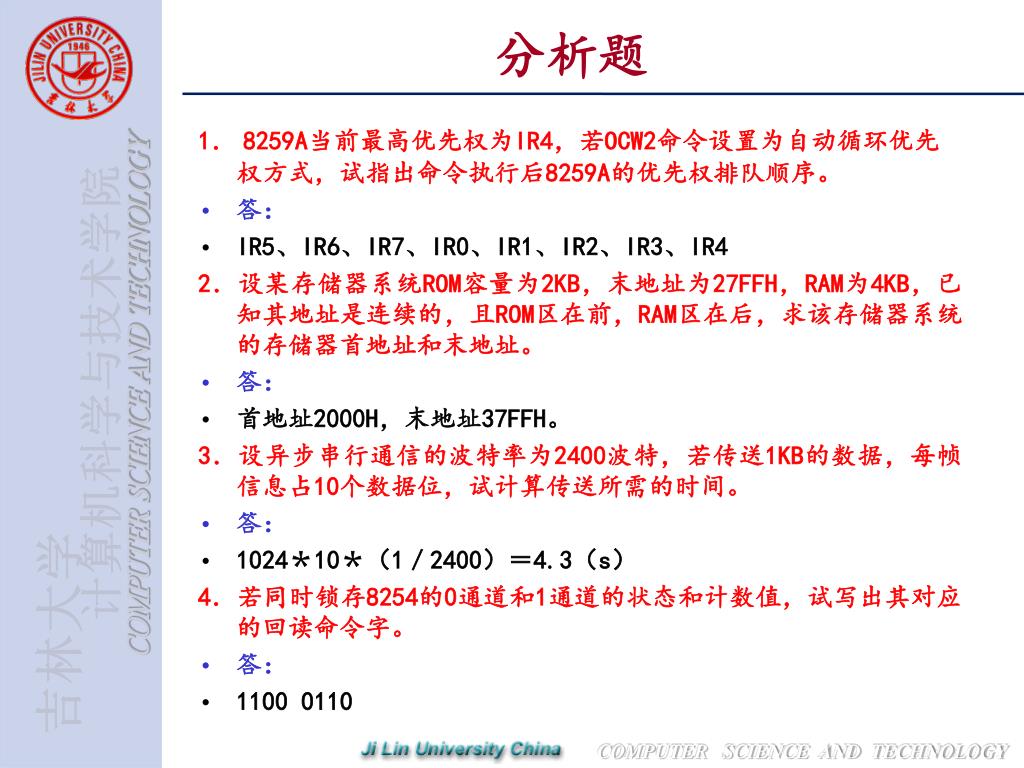

分析题 1.8259A当前最高优先权为IR4,若OCW2命令设置为自动循环优先权方式,试指出命令执行后8259A的优先权排队顺序。 • 答: • IR5、IR6、IR7、IR0、IR1、IR2、IR3、IR4 2.设某存储器系统ROM容量为2KB,末地址为27FFH,RAM为4KB,已知其地址是连续的,且ROM区在前,RAM区在后,求该存储器系统的存储器首地址和末地址。 • 答: • 首地址2000H,末地址37FFH。 3.设异步串行通信的波特率为2400波特,若传送1KB的数据,每帧信息占10个数据位,试计算传送所需的时间。 • 答: • 1024*10*(1/2400)=4.3(s) 4.若同时锁存8254的0通道和1通道的状态和计数值,试写出其对应的回读命令字。 • 答: • 1100 0110

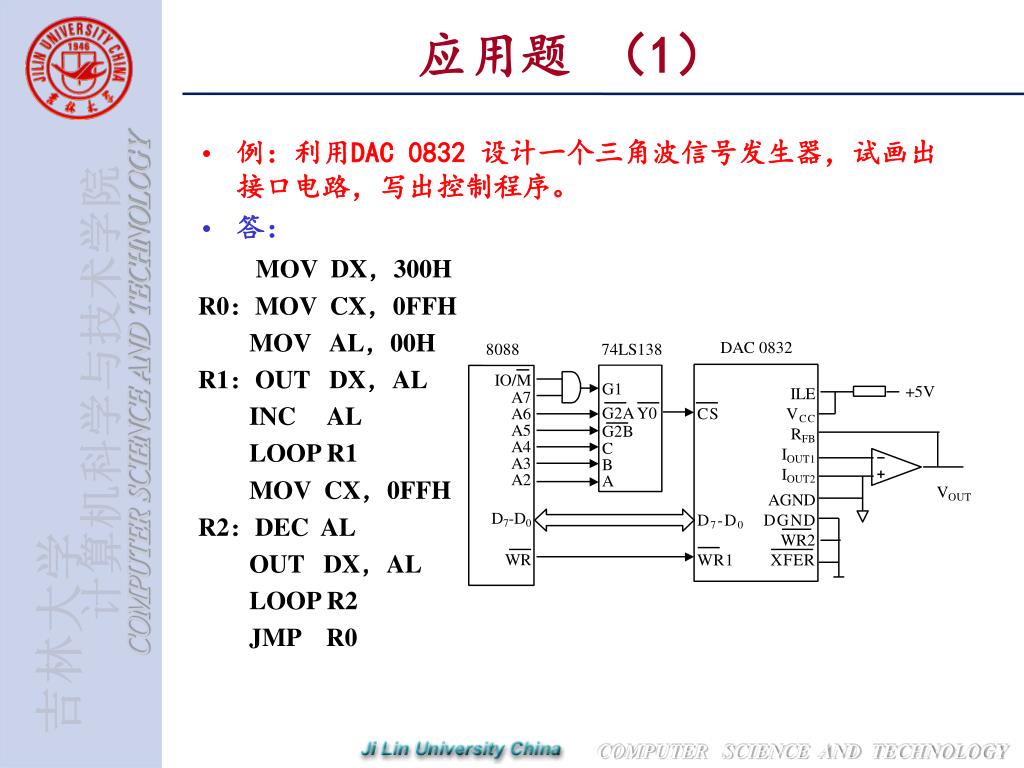

应用题 (1) • 例:利用DAC 0832 设计一个三角波信号发生器,试画出接口电路,写出控制程序。 • 答: MOV DX,300H R0:MOV CX,0FFH MOV AL,00H R1:OUT DX,AL INC AL LOOP R1 MOV CX,0FFH R2:DEC AL OUT DX,AL LOOP R2 JMP R0

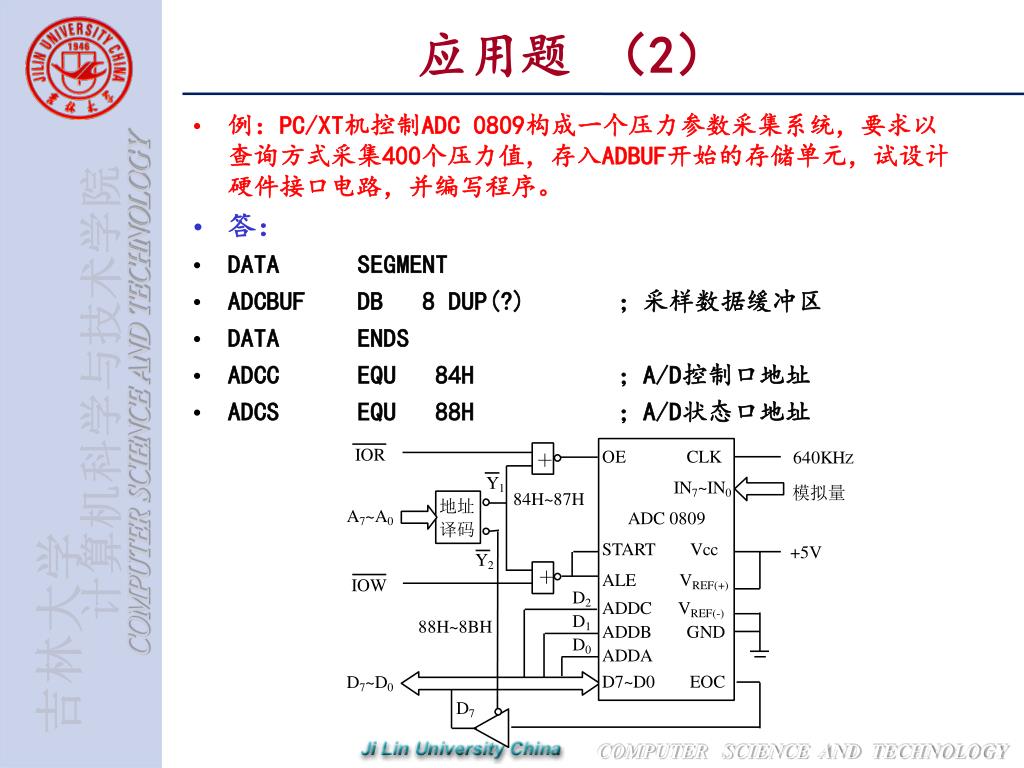

应用题 (2) • 例:PC/XT机控制ADC 0809构成一个压力参数采集系统,要求以查询方式采集400个压力值,存入ADBUF开始的存储单元,试设计硬件接口电路,并编写程序。 • 答: • DATA SEGMENT • ADCBUF DB 8 DUP(?) ;采样数据缓冲区 • DATA ENDS • ADCC EQU 84H ;A/D控制口地址 • ADCS EQU 88H ;A/D状态口地址

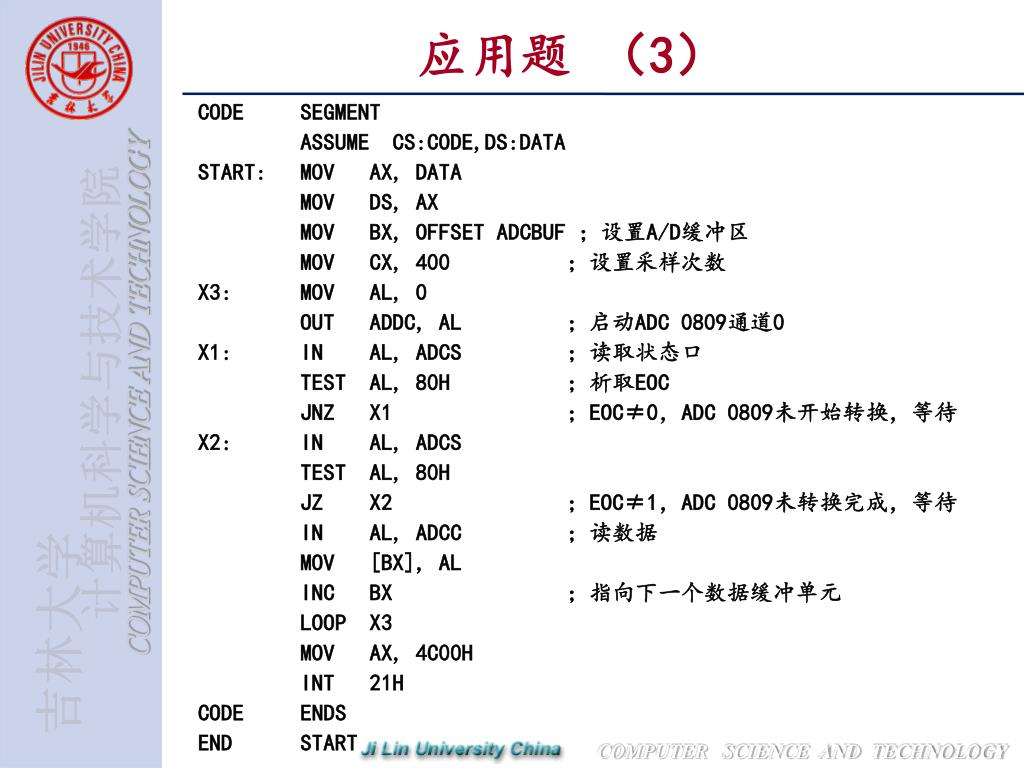

应用题 (3) CODE SEGMENT ASSUME CS:CODE,DS:DATA START: MOV AX, DATA MOV DS, AX MOV BX, OFFSET ADCBUF ;设置A/D缓冲区 MOV CX, 400 ;设置采样次数 X3: MOV AL, 0 OUT ADDC, AL ;启动ADC 0809通道0 X1: IN AL, ADCS ;读取状态口 TEST AL, 80H ;析取EOC JNZ X1 ;EOC≠0,ADC 0809未开始转换,等待 X2: IN AL, ADCS TEST AL, 80H JZ X2 ;EOC≠1,ADC 0809未转换完成,等待 IN AL, ADCC ;读数据 MOV [BX], AL INC BX ;指向下一个数据缓冲单元 LOOP X3 MOV AX, 4C00H INT 21H CODE ENDS END START
课程复习&样题分析结束 祝同学们取得好成绩
