  1. Algoritmos

  2. Estrutura Condicional • O fluxo de instruções é escolhido em função do resultado de uma ou mais condições. • Uma condição é uma expressão lógica, podendo ser simples ou composta. • Algoritmos em que determinados passos estão subordinados a uma condição são chamados algoritmos de seleção.

  3. Estrutura Condicional • Desvio condicional simples • Utiliza a instrução se...entao...fimse, com a finalidade de tomar uma decisão; • Se a condição for verdadeira, serão executadas todas as instruções que estejam entre a instrução se...entao e a instrução fimse; • Sendo a condição falsa, serão executadas as instruções após o comando fimse;

  4. Estrutura Condicional • Desvio condicional simples • Fluxograma

  5. Estrutura Condicional • Desvio condicional simples • Português estruturado se (condição) entao <instruções para condição verdadeira> fimse <instruções para condição falsa ou após ser verdadeira>

  6. Estrutura Condicional • Desvio condicional simples • Exemplo Ler dois valores numéricos, efetuar a adição e apresentar o seu resultado caso o valor somado seja maior que 10.

  7. Estrutura Condicional • Desvio condicional simples Ler dois valores numéricos, efetuar a adição e apresentar o seu resultado caso o valor somado seja maior que 10. • Conhecer dois valores (variáveis A e B) • Efetuar a soma e atribuir o resultado à variável res; • Apresentar o valor contido na variável res, caso seja maior que 10.

  8. Estrutura Condicional • Fluxograma Desvio condicional simples

  9. Estrutura Condicional • Português estruturado algoritmo “soma_numeros” var A, B, Res : inteiro inicio leia (A) leia (B) Res := A + B se (Res > 10) entao escreva (Res) fimse fimalgoritmo

  10. Estrutura Condicional • Desvio condicional composto • Utiliza a instrução se...entao...senão...fimse, com a finalidade de tomar uma decisão; • Se a condição for verdadeira, serão executadas todas as instruções que estejam entre a instrução se...entao e a instrução senao; • Sendo a condição falsa, serão executadas as instruções que estejam entre o senão e a instrução fimse;

  11. Estrutura Condicional • Desvio condicional composto • Fluxograma

  12. Estrutura Condicional • Desvio condicional composto • Português estruturado se (condição) entao <instruções para condição verdadeira> senao <instruções para condição falsa> fimse

  13. Estrutura Condicional • Desvio condicional composto • Exemplo • Ler dois valores numéricos, efetuar a adição. Caso o valor seja maior ou igual a 10, este deverá ser apresentado somando-se a ele mais 5, caso o valor somado não seja maior ou igual a 10, este deverá ser apresentado subtraindo-se 7.

  14. Estrutura Condicional • Desvio condicional composto Ler dois valores numéricos, efetuar a adição. Caso o valor seja maior ou igual a 10, este deverá ser apresentado somando-se a ele mais 5, caso o valor somado não seja maior ou igual a 10, este deverá ser apresentado subtraindo-se 7. • Conhecer dois valores (variáveis A e B) • Efetuar a soma e atribuir o resultado à variável res; • Verificar se res é maior ou igual a 10, caso sim mostre res + 5, senão mostre res - 7.

  15. Estrutura Condicional • Fluxograma Desvio condicional composto

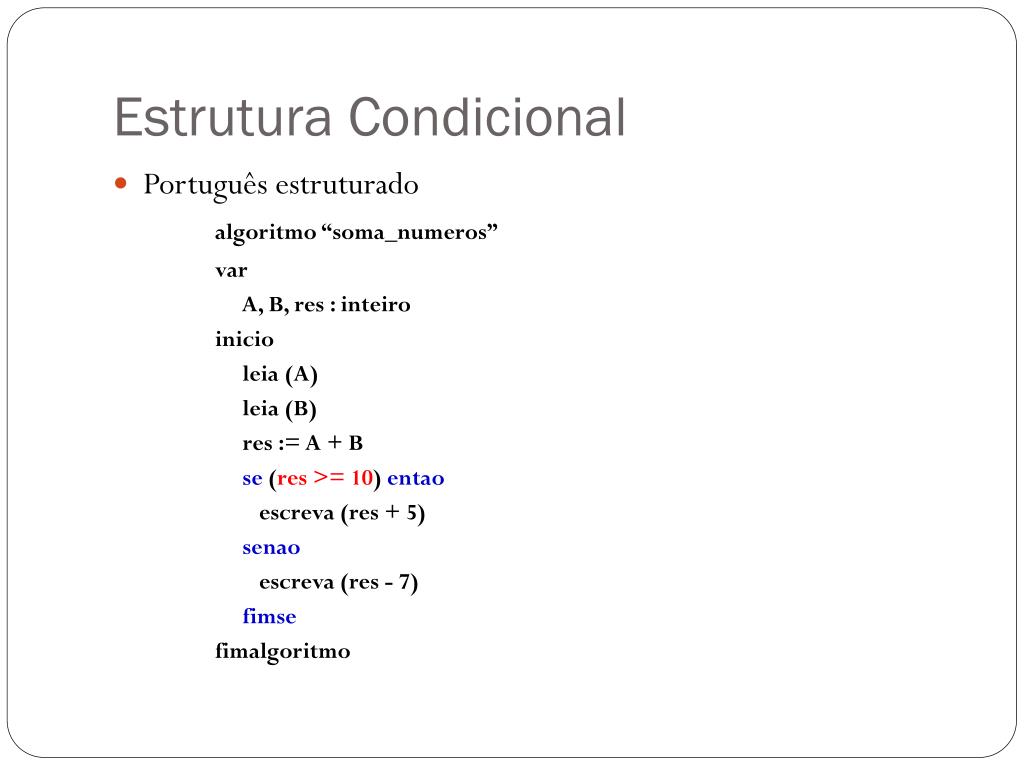

  16. Estrutura Condicional • Português estruturado algoritmo “soma_numeros” var A, B, res : inteiro inicio leia (A) leia (B) res := A + B se (res >= 10) entao escreva (res + 5) senao escreva (res - 7) fimse fimalgoritmo

  17. Estrutura Condicional • Desvios condicionais encadeados (ou aninhados) • Utilizado quando for necessário estabelecerem verificações de condições sucessivas; • Determinada ação poderá ser executada se um conjunto anterior de condições for satisfeito, e estabelecer novas condições; • Neste caso será utilizada uma condição dentro de outra condição.

  18. Estrutura Condicional • Desvio condicional encadeado • Fluxograma

  19. Estrutura Condicional • Desvio condicional encadeado • Português estruturado se (condição 1) entao <instruções para condição 1 verdadeira> senao se (condição 2) entao <instruções para condição 2 verdadeira, porém condição 1 falsa> senao <instruções para condição1 e condição 2 falsas> fimse fimse

  20. Estrutura Condicional • Desvio condicional encadeado • Exemplo • Elaborar um algoritmo que efetue o cálculo do reajuste de salário de um funcionário. Considere que o funcionário deverá receber um reajuste de 15% caso seu salário seja menor que 500, se o salário for maior ou igual a 500, mas menor ou igual a 1000, seu reajuste será de 10%, caso seja maior que 1000, o reajuste será de 5%.

  21. Estrutura Condicional • Desvio condicional encadeado • Percebe-se que o problema estabelece três condições: • Salário < 500, reajuste de 15%; • Salário >= 500, mas <= 1000, reajuste de 10%; • Salário > 1000, reajuste de 5%.

  22. Estrutura Condicional • Desvio condicional encadeado Elaborar um algoritmo que efetue o cálculo do reajuste de salário de um funcionário. Considere que o funcionário deverá receber um reajuste de 15% caso seu salário seja menor que 500, se o salário for maior ou igual a 500, mas menor ou igual a 1000, seu reajuste será de 10%, caso seja maior que 1000, o reajuste será de 5%. • Definir uma variável para o salário reajustado (novo_salario); • Ler um valor para a variável salario; • Verificar se o valor de salario < 500, se sim reajustar em 15%; • Verificar se o valor de salario <= 1000, se sim reajustar em 10%; • Verificar se o valor de salario > 1000, se sim reajustar em 5%; • Atribuir o valor reajustado à variável novo_salario.

  23. Estrutura Condicional • Fluxograma Desvio condicional encadeado

  24. Estrutura Condicional • Português estruturado algoritmo “reajusta_salario” var salario, novo_salario : real inicio leia (salario) se (salario < 500) entao novo_salario := novo_salario * 1.15 senao se (salario <= 1000) entao novo_salario := novo_salario * 1.10 senao novo_salario := novo_salario * 1.05 fimse fimse escreva (novo_salario) fimalgoritmo

  25. Estrutura Condicional • Desvio condicional de múltipla escolha • Utilizado quando se deseja, em algum ponto do algoritmo, tomar uma decisão, com um número de alternativas; • Uma decisão múltipla pode ser construída com comandos se...entao...senao encadeados, porém torna-se de difícil leitura; • O comando escolha...caso oferece uma alternativa com uma sensível melhoria na legibilidade do algoritmo.

  26. Estrutura Condicional • Desvio condicional de múltipla escolha • A estrutura de decisão escolha...caso é utilizada para testar uma única expressão, que produz um resultado, ou, então, o valor de uma variável, em que está armazenado um determinado conteúdo; • Pode ser considerado como uma especialização do comando “se”.

  27. Estrutura Condicional • Desvio condicional de múltipla escolha • Fluxograma

  28. Estrutura Condicional • Desvio condicional de múltipla escolha • Português estruturado escolha < expressão-de-seleção > caso < exp 1 > , < exp 2 >, ... , < exp n > < lista-de-comandos-1 > caso < exp 1 > , < exp 2 >, ... , < exp n > < lista-de-comandos-2 > outrocaso < lista-de-comandos-3 > fimescolha

  29. Estrutura Condicional • Desvio condicional de múltipla escolha • Exemplo Um determinado clube de futebol pretende classificar seus atletas em categorias e para isto ele contratou um programador para criar um programa que executasse esta tarefa. Para isso o clube criou uma tabela que continha a faixa etária do atleta e sua categoria. A tabela está demonstrada abaixo: IDADE CATEGORIA De 05 a 10 Infantil De 11 a 15 Juvenil De 16 a 20 Junior De 21 a 25 Profissional Construa um programa que solicite o nome e a idade de um atleta e imprima a sua categoria.

  30. Estrutura Condicional • Fluxograma Desvio condicional de múltipla escolha

  31. Estrutura Condicional • Português estruturado algoritmo “Classificação de Atletas” var nome, categoria : caracter idade : inteiro inicio escreva("Nome do Atleta = ") leia (nome) escreva("Idade do Atleta = ") leia (idade) escolha idade caso 5,6,7,8,9,10 categoria := "Infantil" caso 11,12,13,14,15 categoria := "Juvenil“ caso 16,17,18,19,20 categoria := "Junior“ caso 21,22,23,24,25 categoria := "Profissional“ outrocaso categoria := "INVALIDO" fimescolha escreva ("Categoria = ",categoria) fimalgoritmo

  32. Estrutura Condicional • Operadores Lógicos • Utilizados quando se necessita trabalhar com o relacionamento de duas ou mais condições ao mesmo tempo, na mesma instrução se; • São também conhecidos como operadores booleanos; • Atuam sobre expressões e resultam em valores lógicos: verdadeiro ou falso.

  33. Estrutura Condicional • Operadores Lógicos • Os operadores lógicos são três: ‘e’, “ou” e “não”. • Operador ‘e’ : utilizado quando dois ou mais relacionamentos lógicos necessitam ser verdadeiros; se (<condição 1>) e (<condição 2>) então <instrução executada se condição 1 e condição 2 verdadeiras> fimse

  34. Estrutura Condicional • Operadores Lógicos • O operador ‘e’ faz com que somente seja executada uma determinada operação se todas as condições mencionadas forem simultaneamente verdadeiras. • Exemplo: fazer um algoritmo para informar se um número está na faixa de 20 a 90.

  35. Estrutura Condicional • Exemplo: fazer um algoritmo para informar se um número está na faixa de 20 a 90. algoritmo "Testa_lógica_E" var numero :inteiro inicio leia(numero) se (numero >= 20) e (numero <= 90) entao escreva("O número está na faixa de 20 a 90.") senao escreva("O número está fora da faixa de 20 a 90.") fimse fimalgoritmo

  36. Estrutura Condicional • Operadores Lógicos • Operador ‘ou’ : utilizado quando pelo menos um dos relacionamentos lógicos de uma condição necessita ser verdadeiro; se (<condição 1>) ou (<condição 2>) então <instrução executada se cond. 1 verd. ou se cond. 2 verd.> fimse

  37. Estrutura Condicional • Operadores Lógicos • O operador ‘ou’ faz com que seja executada uma determinada operação se pelo menos uma das condições mencionadas for verdadeira. • Exemplo: fazer um algoritmo para ler o sexo de uma pessoa.

  38. Estrutura Condicional • Exemplo: fazer um algoritmo para ler o sexo de uma pessoa. algoritmo "Testa_lógica_OU" var sexo :caracter inicio leia(sexo) se (sexo = “masculino”) ou (sexo = “feminino”) entao escreva(“O seu sexo é válido.") senao escreva(“O seu sexo é inválido.") fimse fimalgoritmo

  39. Estrutura Condicional • Operadores Lógicos • Operador ‘nao’ : utilizado quando se necessita estabelecer que uma determinada condição deve não ser verdadeira; • Recurso utilizado quando mesmo sendo uma condição verdadeira, ela será tratada como falsa. se nao (<condição>) então <instrução executada se condição não for verdeira> fimse

  40. Estrutura Condicional • Operadores Lógicos • O operador ‘nao’ faz com que seja executada uma determinada operação se a condição não for verdadeira, portanto, considerada falsa. • O operador ‘nao’ caracteriza-se por inverter o estado lógico de uma condição.

  41. Estrutura Condicional • Exemplo algoritmo "Testa_lógica_NAO" var A, B, C, X :inteiro inicio leia(A, B, X) se nao (X > 5) entao C := (A + B) * X senao C := (A - B) * X fimse escreva(C) fimalgoritmo

  42. Estrutura Condicional • Operadores Lógicos • Veja a tabela com um resumo dos operadores lógicos

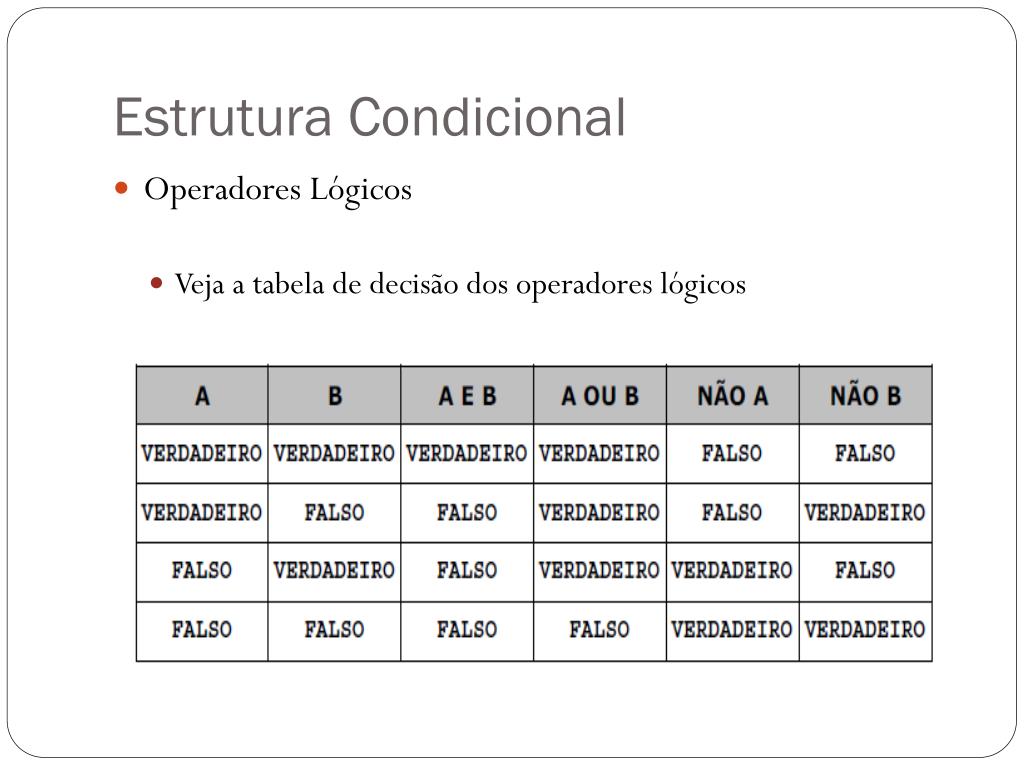

  43. Estrutura Condicional • Operadores Lógicos • Veja a tabela de decisão dos operadores lógicos
