  1. Pertemuan Ke-9 BEKERJA DENGAN RELASI

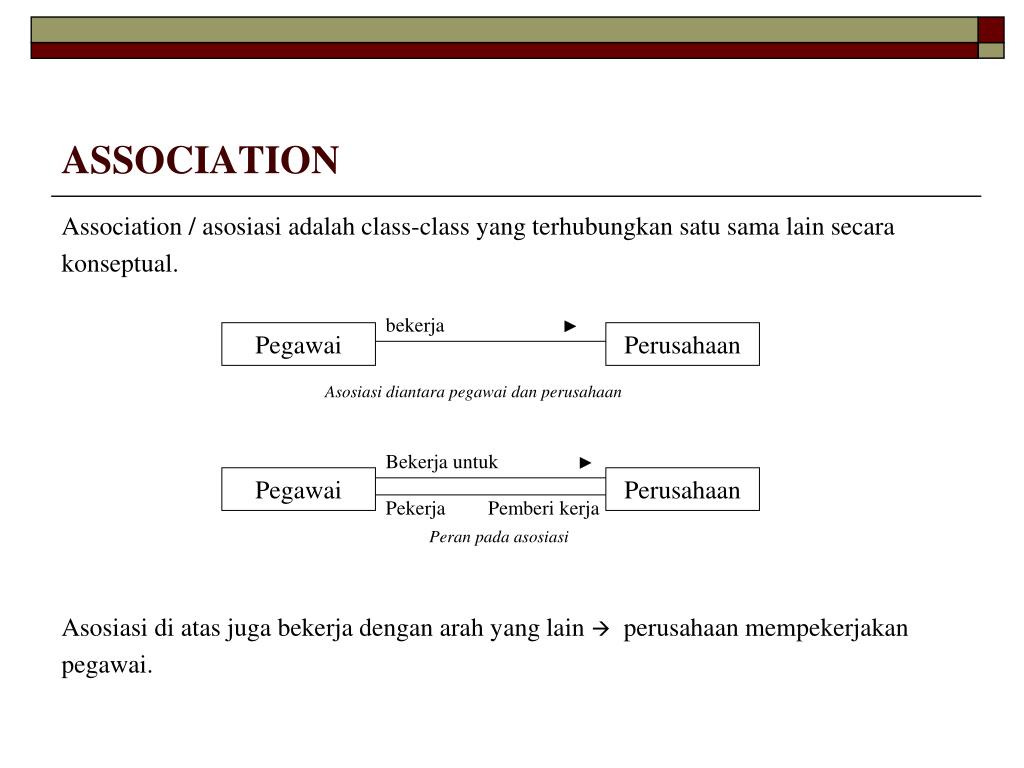

  2. ASSOCIATION Association / asosiasi adalah class-class yang terhubungkan satu sama lain secara konseptual. bekerja ► Pegawai Perusahaan Asosiasi diantara pegawai dan perusahaan Bekerja untuk ► Pegawai Perusahaan PekerjaPemberikerja Peran pada asosiasi Asosiasi di atas juga bekerja dengan arah yang lain  perusahaan mempekerjakan pegawai.

  3. ASSOCIATION Dengan demikian pada diagram diatas ada dua asosiasi sebagaimana diilustrasikan dibawah ini. bekerja ► Pegawai Perusahaan ► mempekerjakan Dua asosiasi pada class bisa digambar pada satu diagram

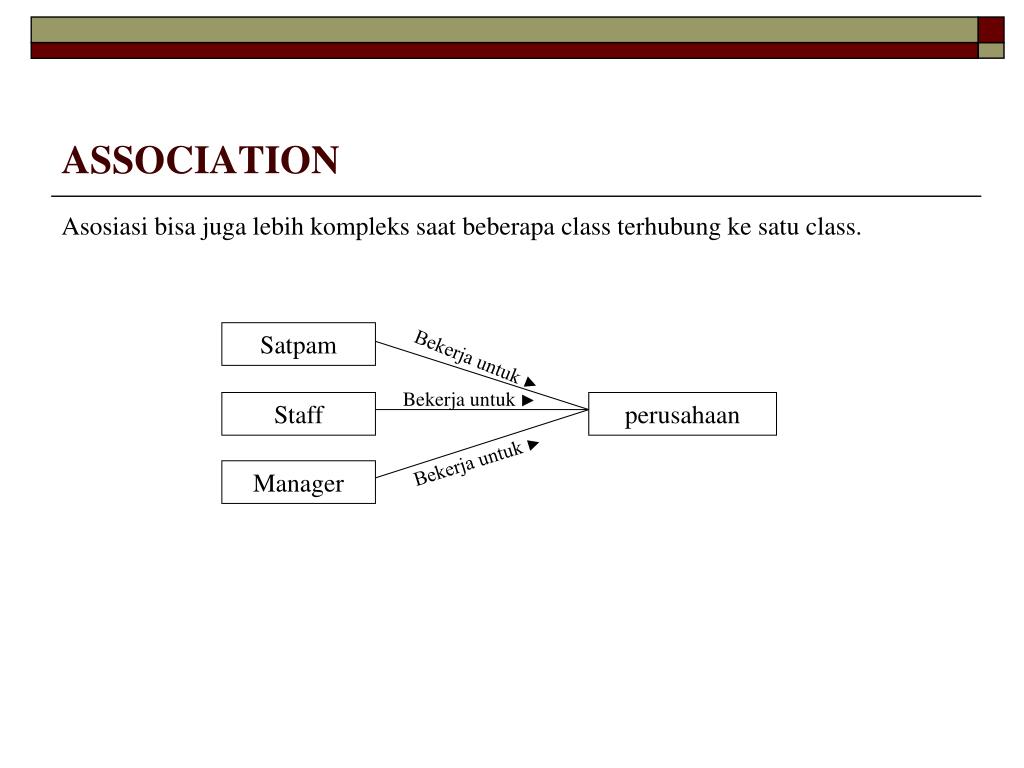

  4. ASSOCIATION Asosiasi bisa juga lebih kompleks saat beberapa class terhubung ke satu class. Satpam Bekerja untuk ► Bekerja untuk ► Staff perusahaan Bekerja untuk ► Manager

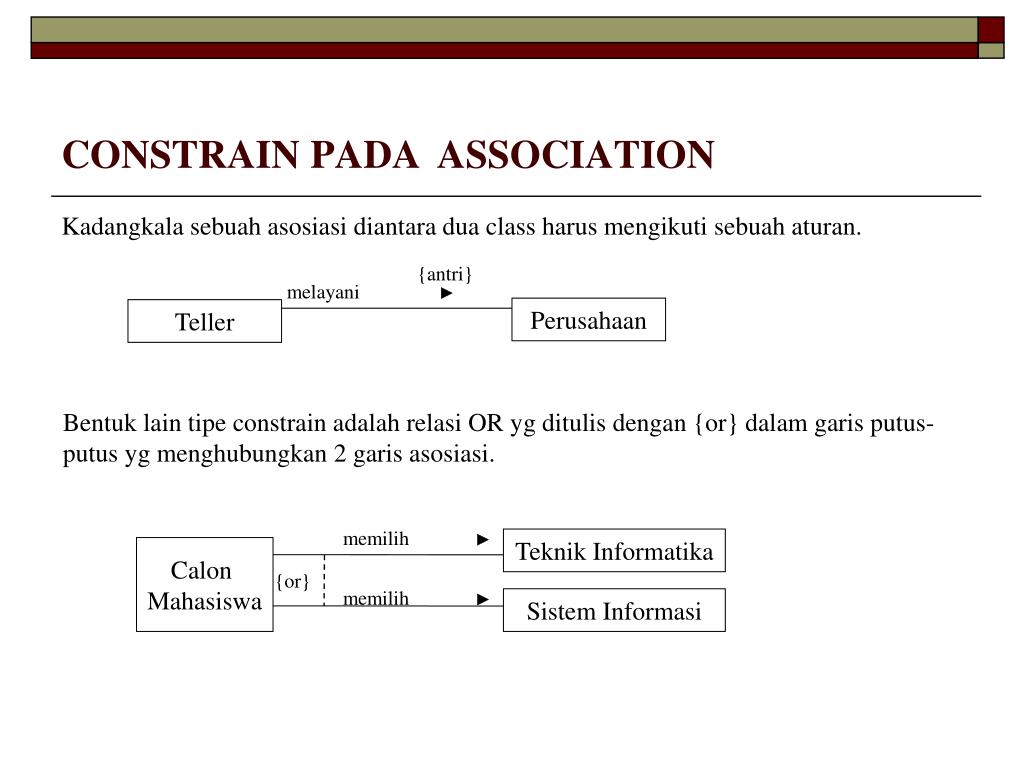

  5. CONSTRAIN PADAASSOCIATION Kadangkala sebuah asosiasi diantara dua class harus mengikuti sebuah aturan. {antri} melayani ► Perusahaan Teller Bentuk lain tipe constrain adalahrelasi OR ygditulisdengan {or} dalamgarisputus-putusygmenghubungkan 2 garisasosiasi. memilih ► Teknik Informatika Calon Mahasiswa {or} memilih ► Sistem Informasi

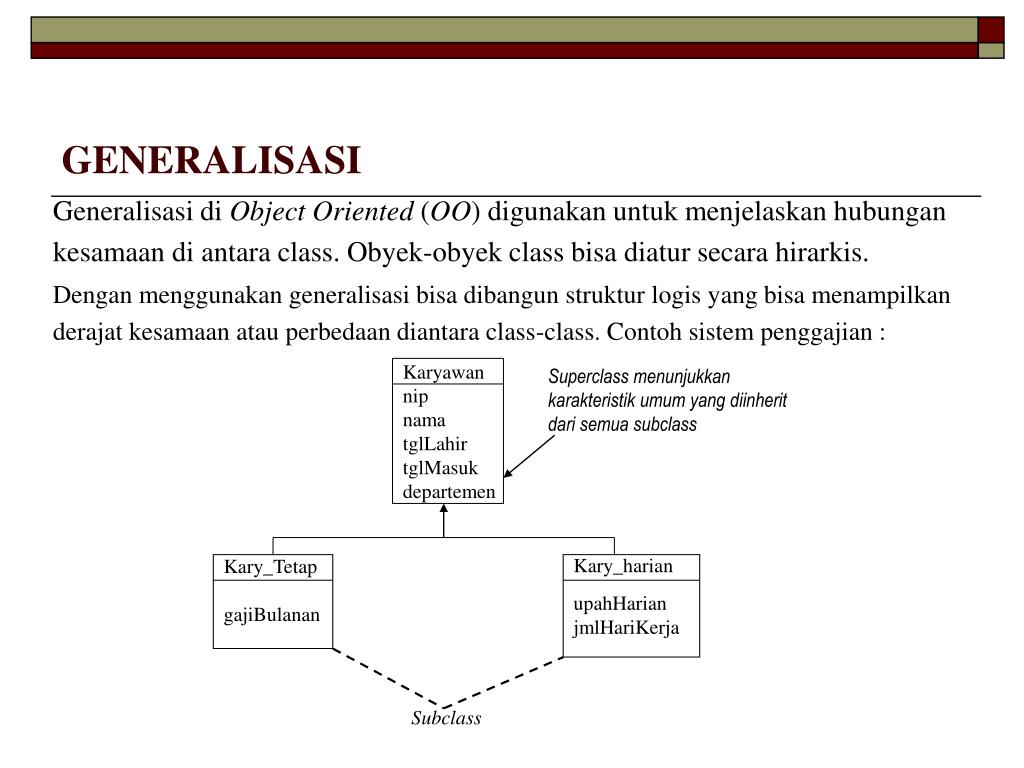

  6. GENERALISASI Generalisasi di Object Oriented (OO) digunakan untuk menjelaskan hubungan kesamaan di antara class. Obyek-obyek class bisa diatur secara hirarkis. Dengan menggunakan generalisasi bisa dibangun struktur logis yang bisa menampilkan derajat kesamaan atau perbedaan diantara class-class. Contoh sistem penggajian : Karyawan nip nama tglLahir tglMasuk departemen Superclass menunjukkan karakteristik umum yang diinherit dari semua subclass Kary_Tetap gajiBulanan Kary_harian upahHarian jmlHariKerja Subclass

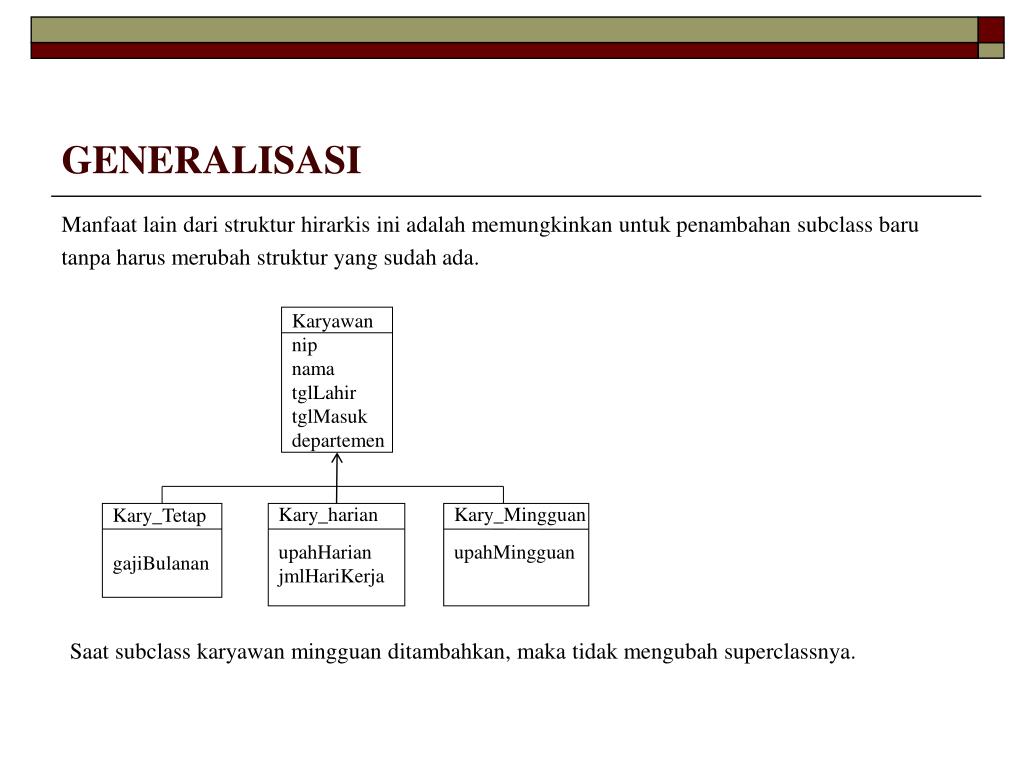

  7. GENERALISASI Manfaat lain dari struktur hirarkis ini adalah memungkinkan untuk penambahan subclass baru tanpa harus merubah struktur yang sudah ada. Karyawan nip nama tglLahir tglMasuk departemen Kary_Tetap gajiBulanan Kary_harian upahHarian jmlHariKerja Kary_Mingguan upahMingguan Saat subclass karyawanmingguanditambahkan, makatidakmengubahsuperclassnya.

  8. INHERITANCE Inheritance adalah sebuah mekanisme pengimplementasian generalisasi dan spesialisasi. Ketika dua buah class dihubungkan dengan mekanisme inheritance maka class yang lebih umum disebut superclass dan yang lebih spesifik disebut subclass. Aturan Inheritance secara umum  Subclass selalu mewarisi semua sifat dari superclass-nya Inheritance sangat dekat asosiasinya dengan generalisasi. Generalisasi menjelaskan hubungan logis antar elemen-elemen yang mempunyai karakteristik yang sama. Sedangkan inheritance menerangkan mekanisme agar sharing bisa terjadi.

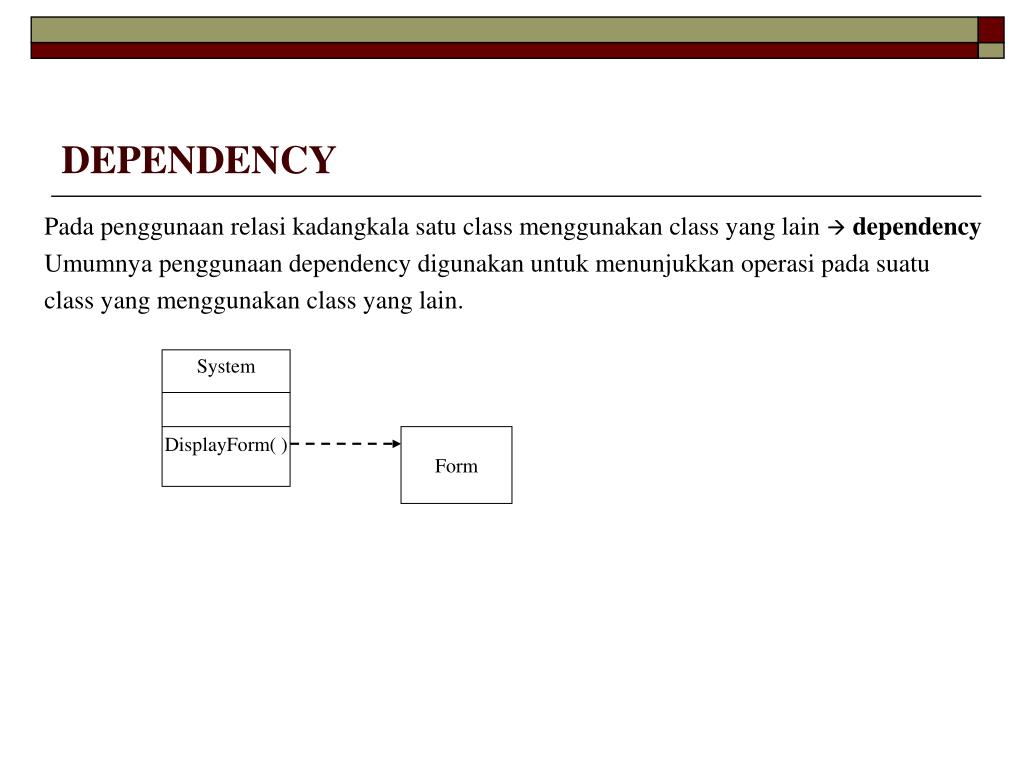

  9. DEPENDENCY Pada penggunaan relasi kadangkala satu class menggunakan class yang lain dependency Umumnya penggunaan dependency digunakan untuk menunjukkan operasi pada suatu class yang menggunakan class yang lain. System DisplayForm( ) Form
