  1. Přehled PLC Software splňující normu IEC61131-3

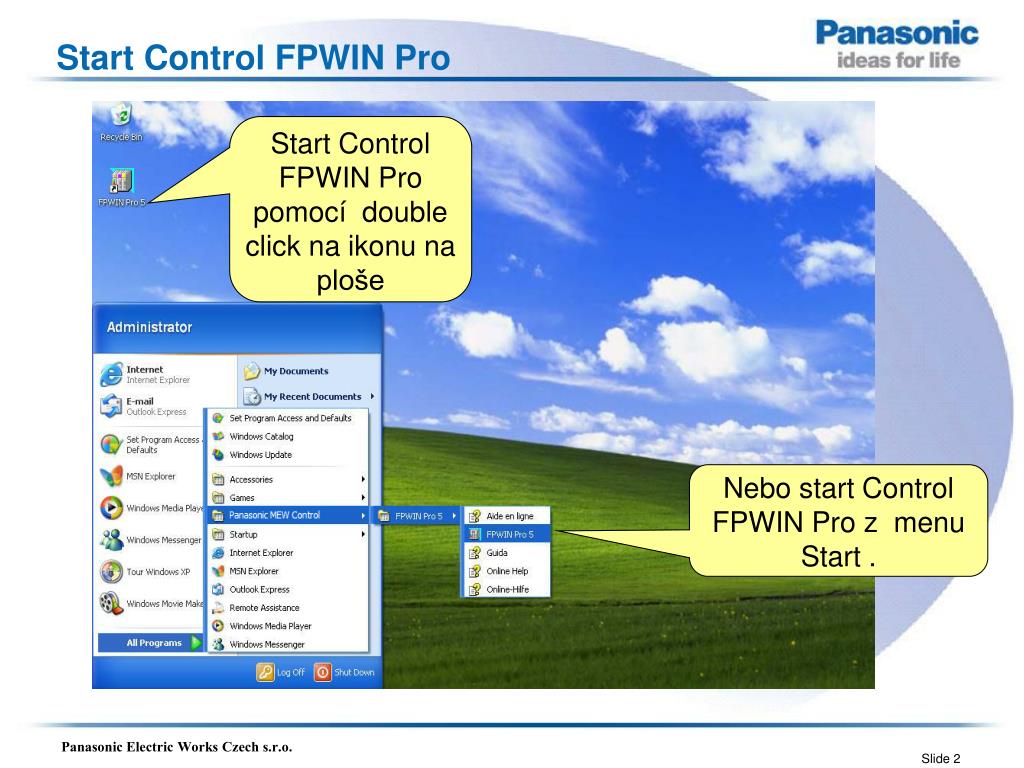

  2. Start Control FPWIN Pro Start Control FPWIN Pro pomocí double click na ikonu na ploše Nebo start Control FPWIN Pro z menu Start .

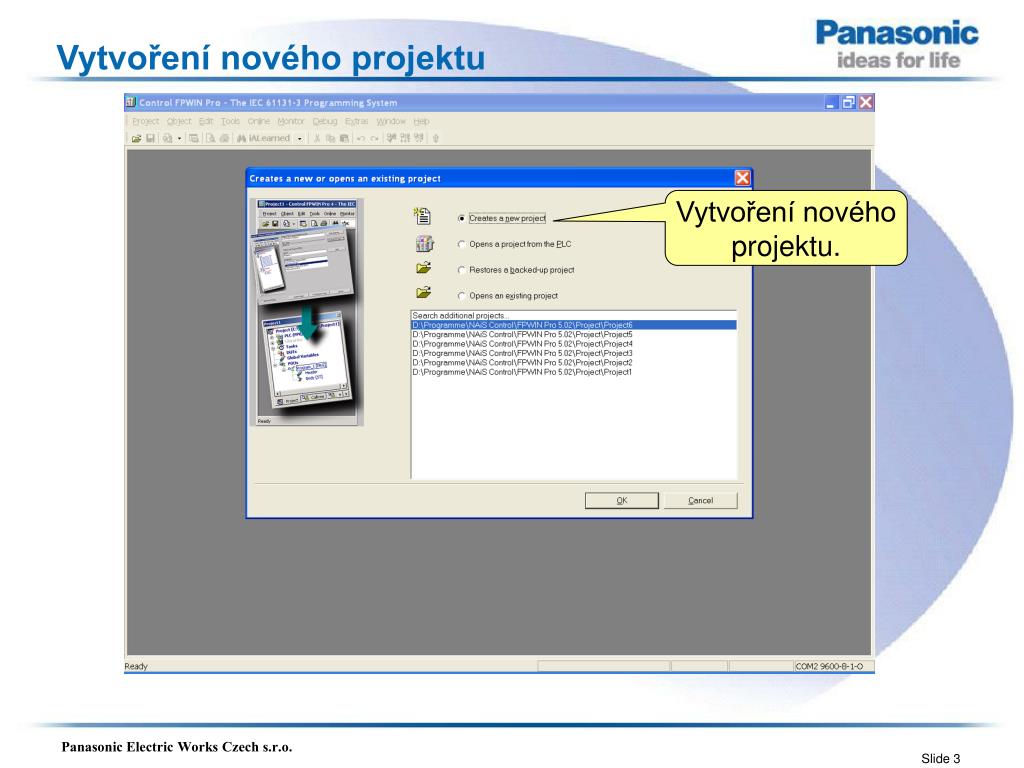

  3. Vytvoření nového projektu Vytvoření nového projektu.

  4. Vytvoření nového projektu Nastavení cesty Výběr typu PLC . Výběr druhu prog.jazyka. Vytvořeníprojektu s vybraným nastavením.

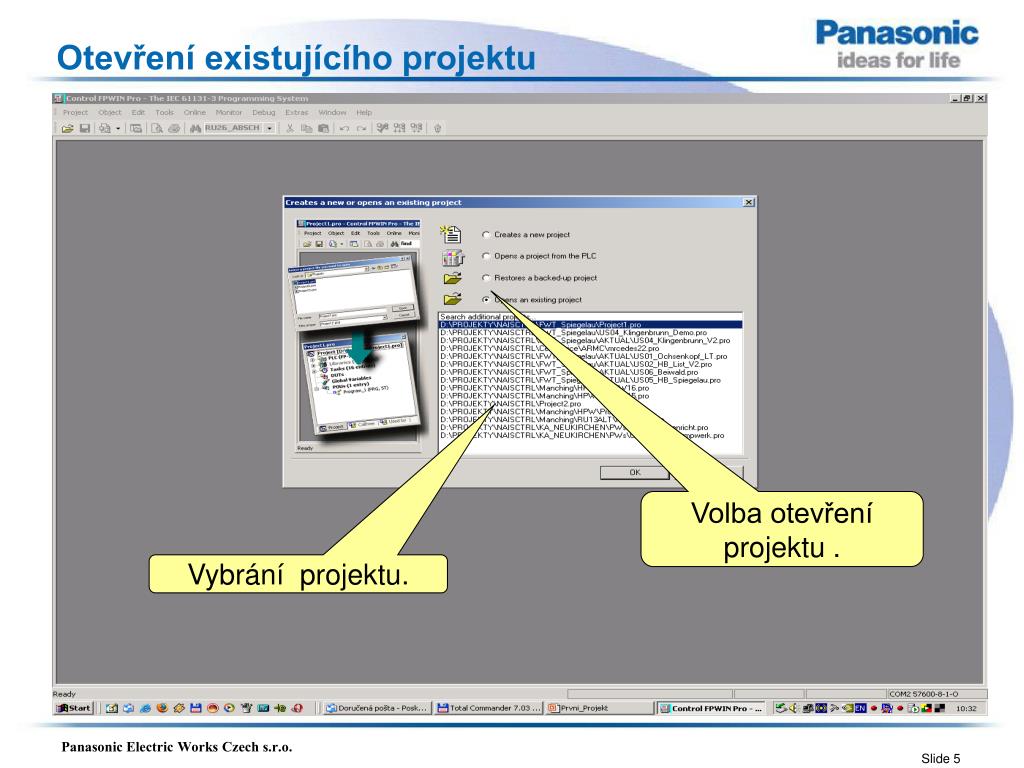

  5. Otevření existujícího projektu Volba otevření projektu. Vybrání projektu.

  6. Otevření existujícího projektu Volba otevření projektu. Vybrání projektu.

  7. Vytvoření nového projektu Nyní je systém připraven k programování!

  8. Progromovací editor Editor je rozdělěn do dvou částí : The declaration part (header) and the programming part (body). Header Body

  9. The Header Přiřazení jména proměnné Nastavení počáteční hodnoty proměnné Přiřazení komentáře proměnné Vybrání typu proměnné Vybrání třídy proměnné

  10. Globalní /Lokálníproměnné

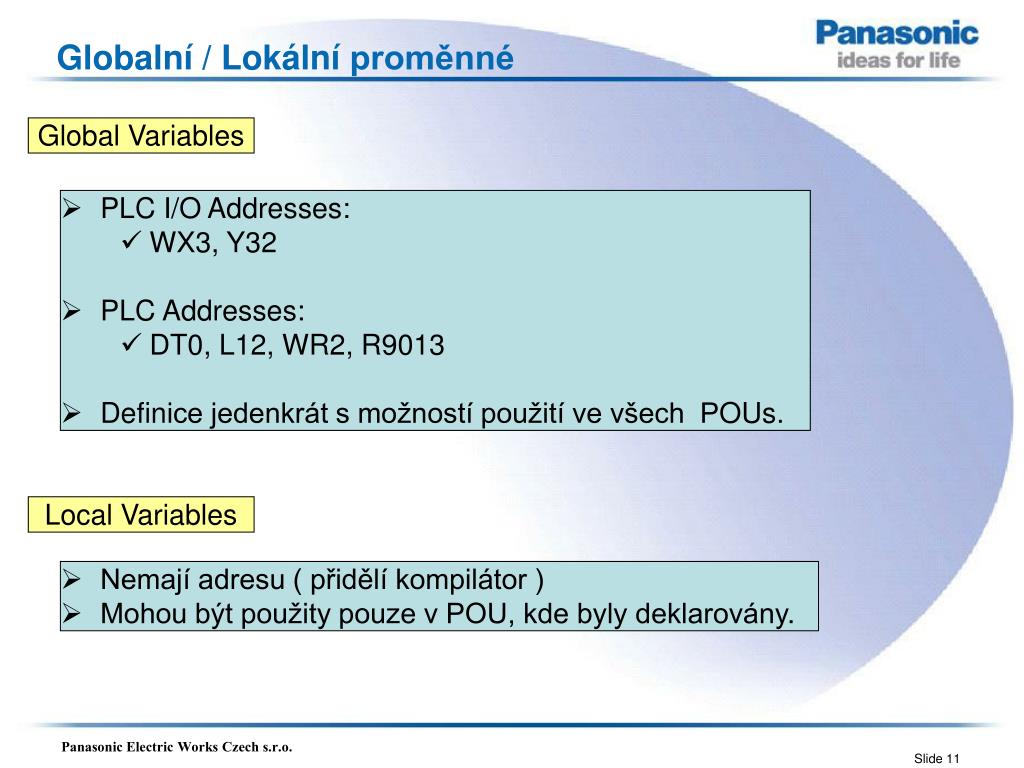

  11. Globalní /Lokálníproměnné Global Variables • PLC I/O Addresses: • WX3, Y32 • PLC Addresses: • DT0, L12, WR2, R9013 • Definice jedenkrát s možností použití ve všech POUs. Local Variables • Nemají adresu ( přidělí kompilátor ) • Mohou být použity pouze v POU, kde byly deklarovány.

  12. The Body The ladder diagram elements

  13. LADDER dva druhy modu Přepínač mezi modem ‘Draw Line’ a ‘Placement Mode’. Kreslení propojování mezi elementy. Výběr elementupro move/delete/copy … Note: Přepnutí modu ‘Draw Line Mode’ a ‘Placement Mode’ je možné pomocí double-click unitř programmovacího editoru.

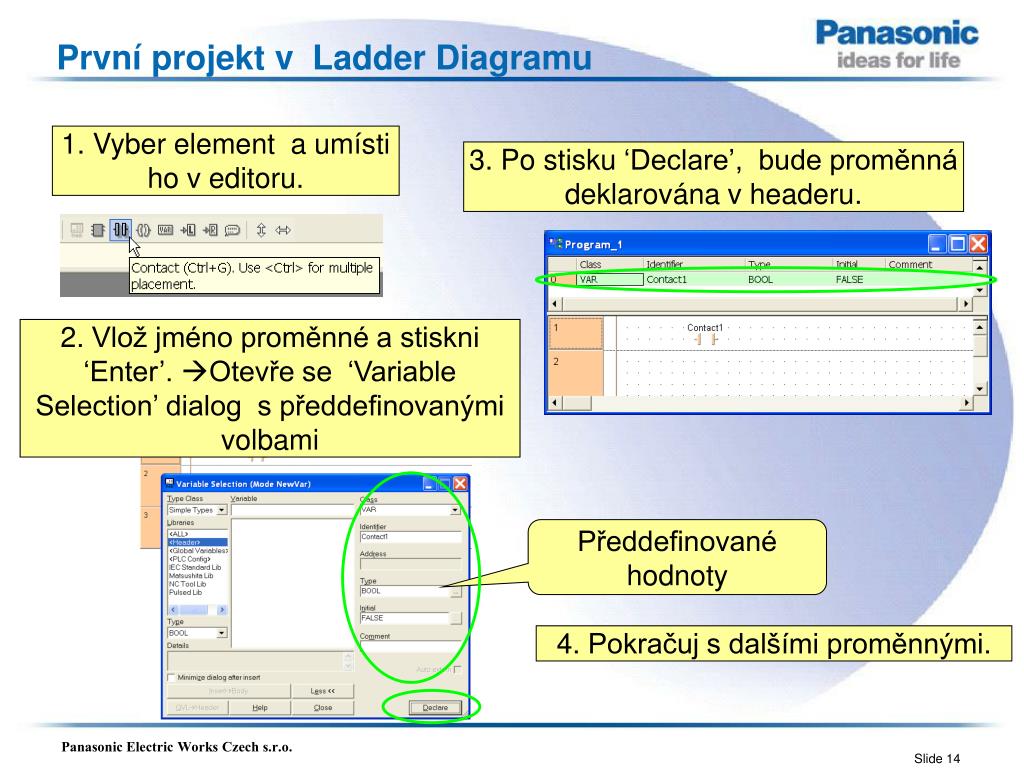

  14. První projekt v Ladder Diagramu 1. Vyber element a umísti ho v editoru. 3. Po stisku ‘Declare’, bude proměnnádeklarována v headeru. 2. Vlož jméno proměnné a stiskni ‘Enter’. Otevře se ‘Variable Selection’ dialog s předdefinovanými volbami Předdefinovanéhodnoty 4. Pokračuj s dalšímiproměnnými.

  15. První projekt v Ladder Diagramu První malý projekt. Nezapomeň psát komentáře!

  16. Přeložení projketu - compile Případná chyba nalezená kompilátorem bude ukázána v okně. Kompilace projektu.

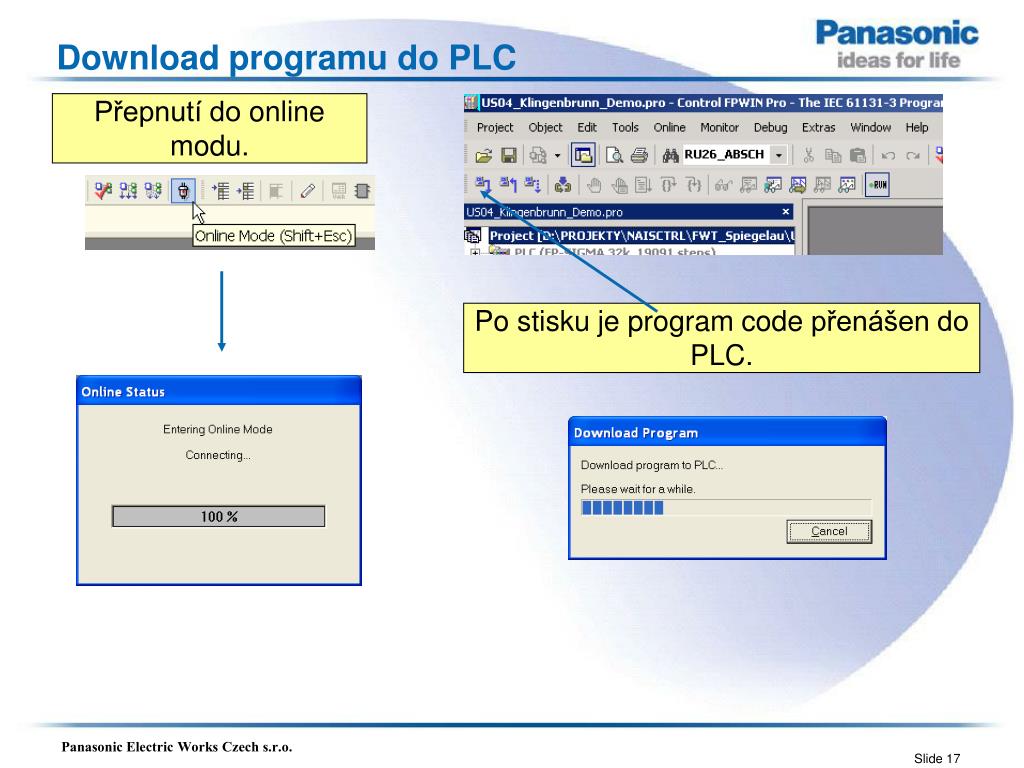

  17. Download programu do PLC Přepnutí do online modu. Po stisku je program code přenášen do PLC.

  18. Monitoring Monitoring startuje automaticky FALSE TRUE Note: Můžete nastavit hodnoty proměnných pomocí double-click na proměnnou.

  19. Monitoring The program can be tested now. Note: Monitoring can be switched off and on again

  20. Možnosti konfigurace signálu Double-click na proměnnou umožní změnit typ signálu. Kontakt Cívka Set/Reset only is allowed for Coils. Set/Reset je možný pouze pro cívky.

  21. Exercise • Cvičení: • Vytvořte projekt se třemivstupy (Contact1, Contact2, Contact3) a jedním výstupem (Result). • Result je TRUE, jestliže 2 vstupyjsou TRUE. Jinak je Result FALSE. • Odzkoušejte program Online v PLC.

  22. Exercise

  23. Děkuji za pozornost.
