La Mecánica del Plano

1. En esta presentación miraremos una primera aplicación de los gráficos de ligaduras múltiples: la mecánica delplano. Se notará que modelos mecánicos compuestos de gráficos de ligaduras múltiples crece rápidamente y pronto se hace ilegible. Por esa razón es importante envasar modelos de gráficos de ligaduras múltiples representando elementos de sistemas mecánicos en otro paradigma más apropiado para la descripción de sistemas mecánicos. La Mecánica del Plano

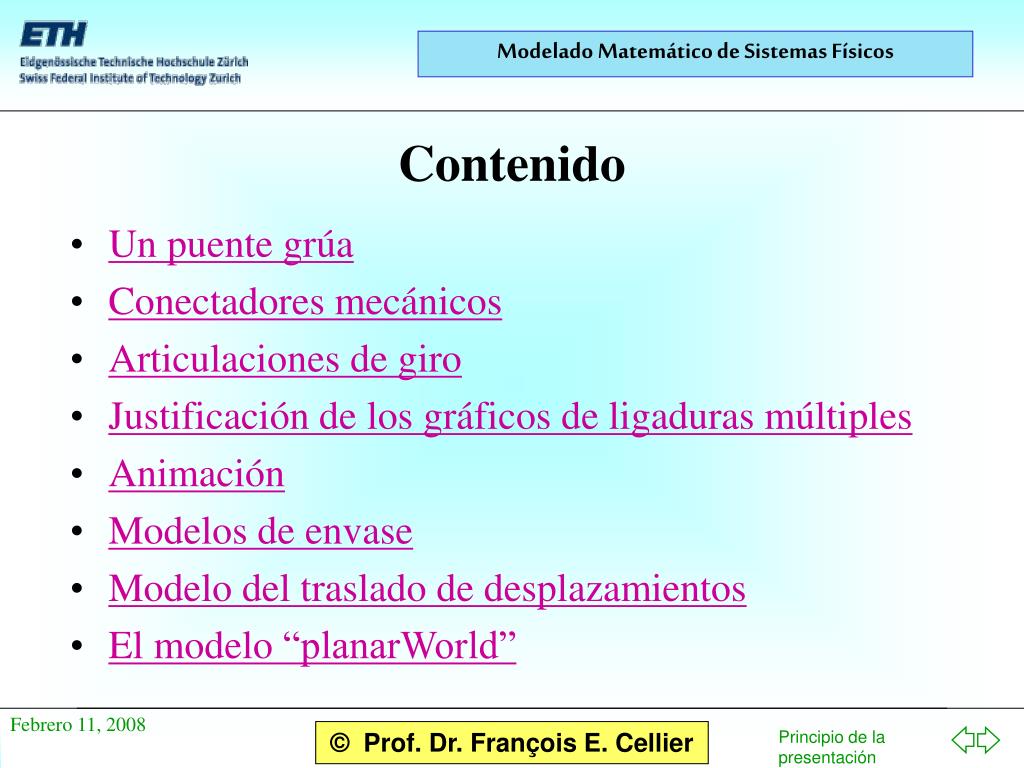

2. Un puente grúa Conectadores mecánicos Articulaciones de giro Justificación de los gráficos de ligaduras múltiples Animación Modelos de envase Modelo del traslado de desplazamientos El modelo “planarWorld” Contenido

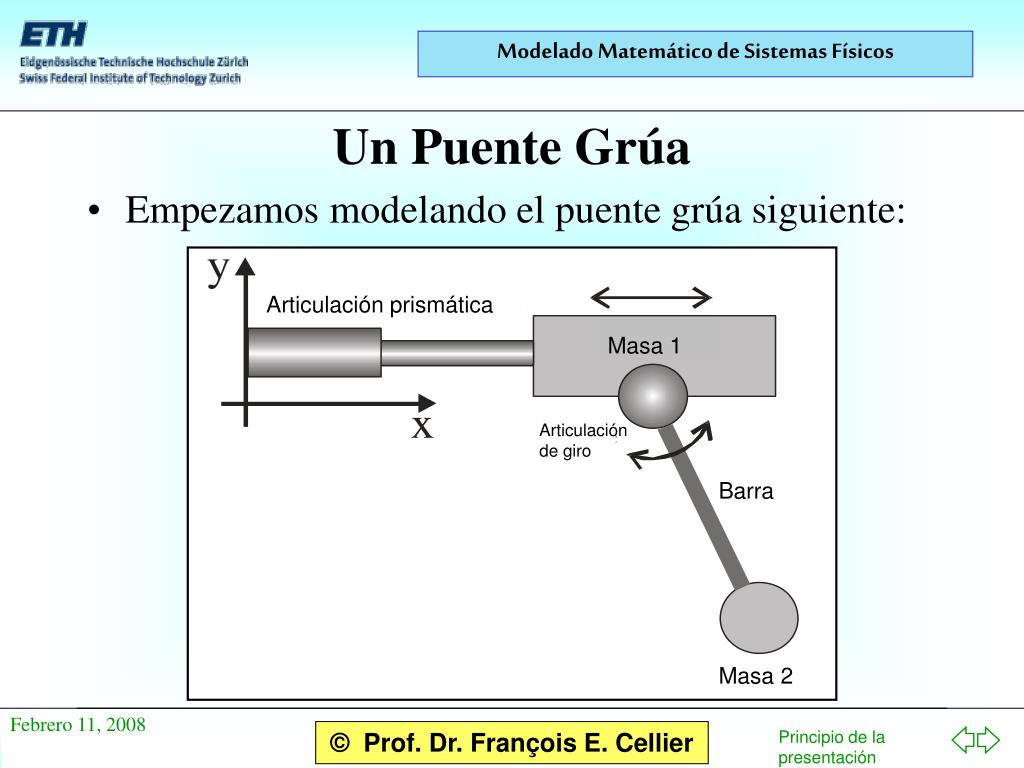

3. Empezamos modelando el puente grúa siguiente: Articulación prismática Masa 1 Articulación de giro Barra Masa 2 Un Puente Grúa

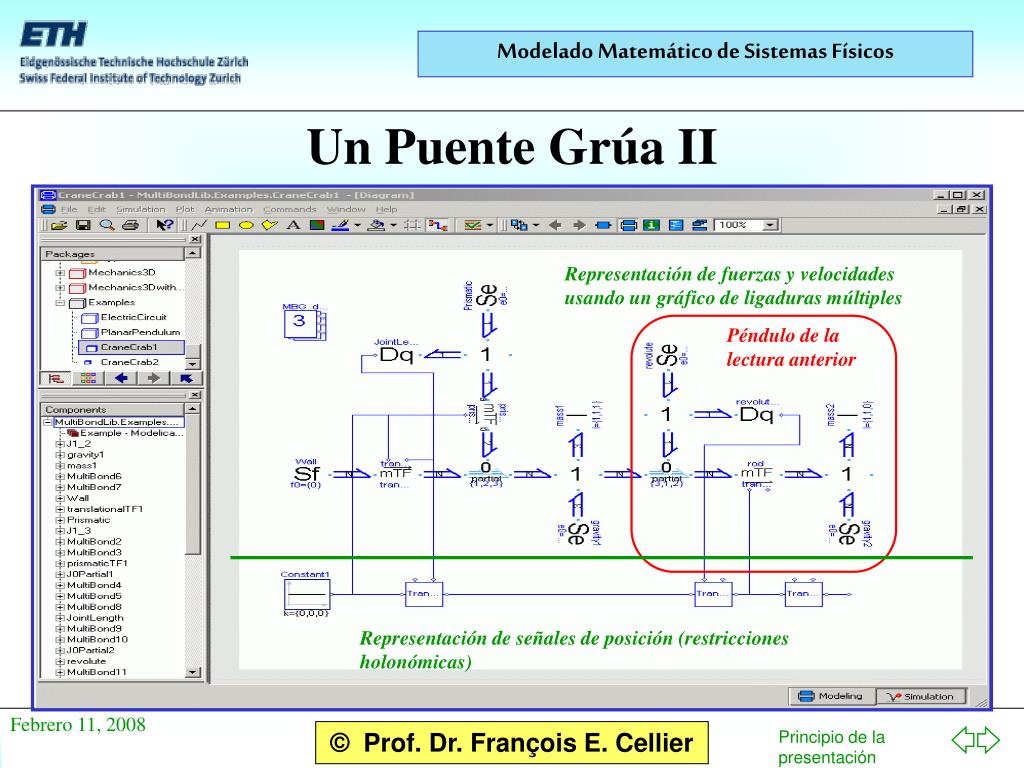

4. Representación de fuerzas y velocidades usando un gráfico de ligaduras múltiples Péndulo de la lectura anterior Representación de señales de posición (restricciones holonómicas) Un Puente Grúa II

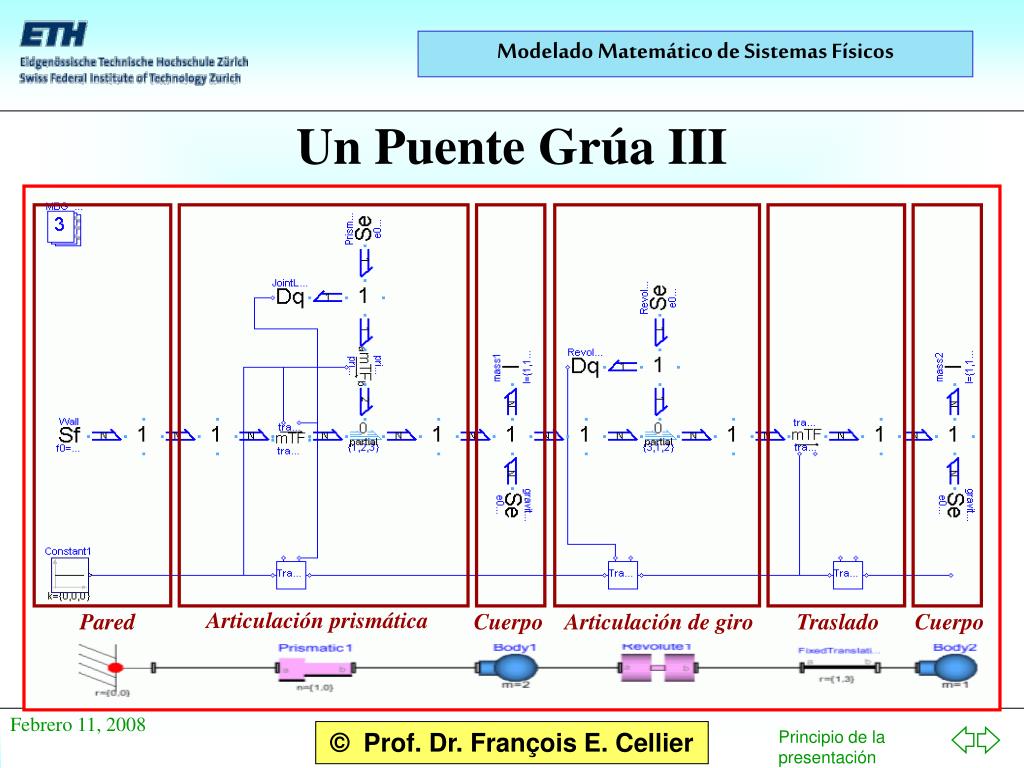

5. Un Puente Grúa III Pared Cuerpo Articulación de giro Traslado Cuerpo Articulación prismática

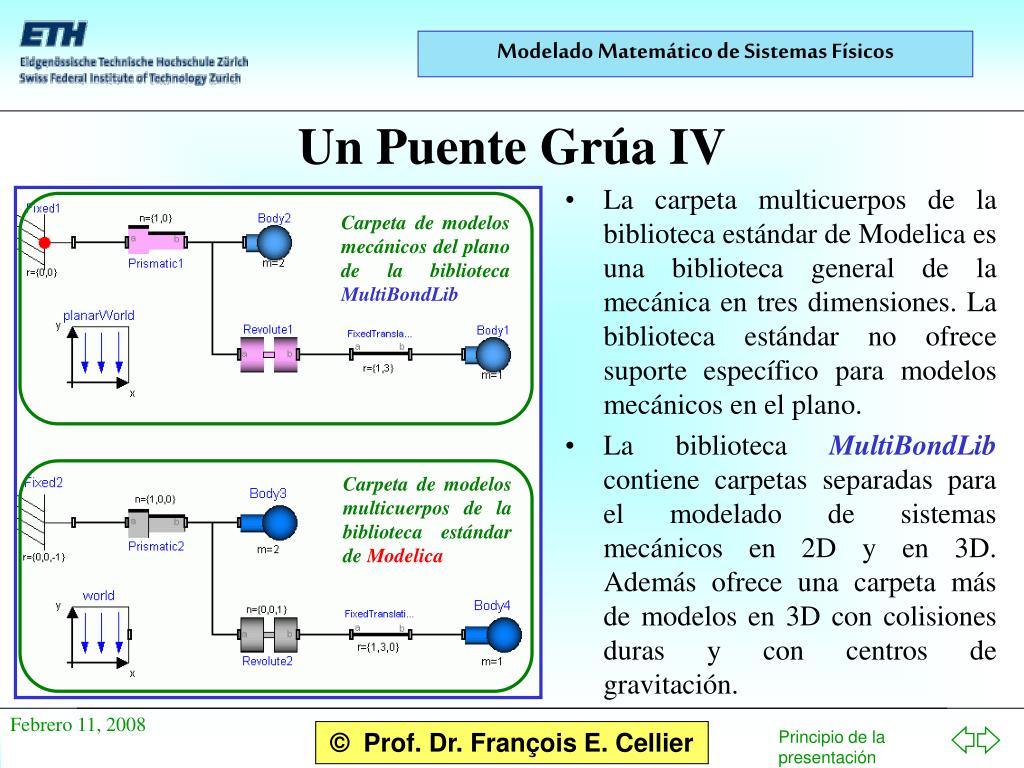

6. Un Puente Grúa IV • La carpeta multicuerpos de la biblioteca estándar de Modelica es una biblioteca general de la mecánica en tres dimensiones. La biblioteca estándar no ofrece suporte específico para modelos mecánicos en el plano. • La biblioteca MultiBondLib contiene carpetas separadas para el modelado de sistemas mecánicos en 2D y en 3D. Además ofrece una carpeta más de modelos en 3D con colisiones duras y con centros de gravitación. Carpeta de modelos mecánicos del plano de la biblioteca MultiBondLib Carpeta de modelos multicuerpos de la biblioteca estándar de Modelica

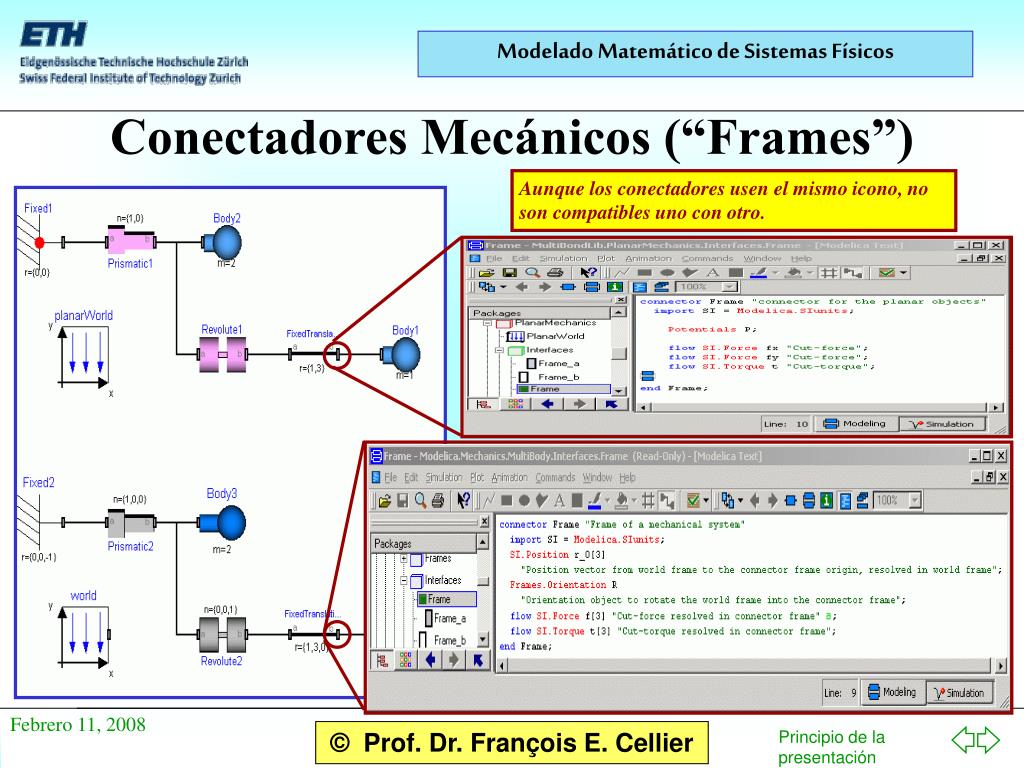

7. Aunque los conectadores usen el mismo icono, no son compatibles uno con otro. Conectadores Mecánicos (“Frames”)

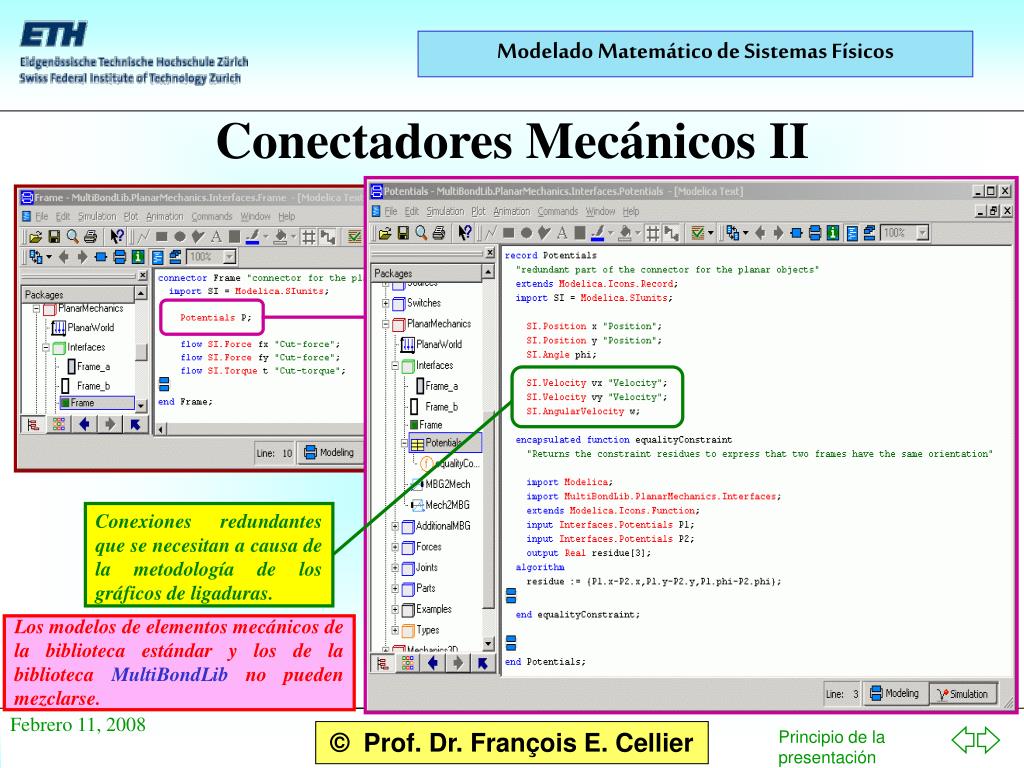

8. Conexiones redundantes que se necesitan a causa de la metodología de los gráficos de ligaduras. Los modelos de elementos mecánicos de la biblioteca estándar y los de la biblioteca MultiBondLib no pueden mezclarse. Conectadores Mecánicos II

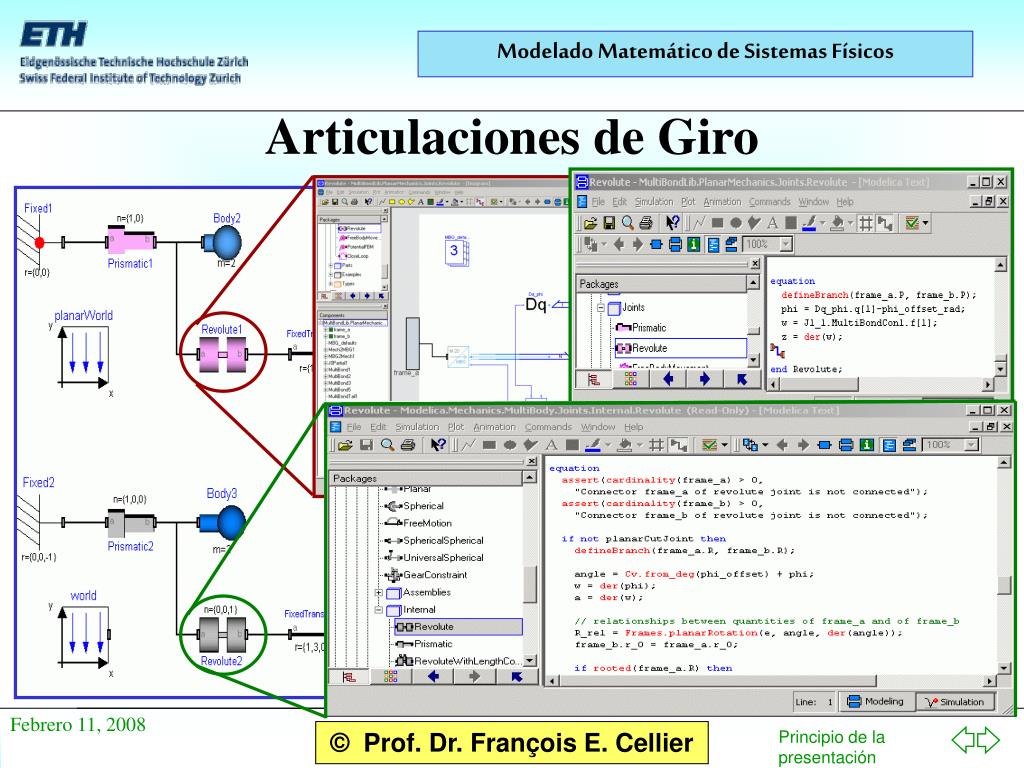

9. Articulaciones de Giro

10. Usando la biblioteca MultiBondLib se programó casi el modelo entero de la articulación de giro de forma gráfica. Se quedan muy pocas ecuaciones programadas en la ventanilla de las ecuaciones. (Todavía se queda bastante código alfanumérico, porque el objeto es animado y Dymola aún no ofrece suporte gráfico suficiente para la programación de los modelos de animación.) Usando la carpeta multicuerpos de la biblioteca estándar de Modelica, el modelo entero de la articulación de giro se programó usando ecuaciones, de tal manera que el modelo resultando no puede leerse, entenderse y mantenerse fácilmente. Articulaciones de Giro II

11. Es importante minimizar la distancia semántica entre la capa gráfica más primitiva y la capa de las ecuaciones, de tal manera que el número de ecuaciones que tienen que mantenerse en forma alfanumérica se queda tan pequeña que sea posible. Los gráficos de ligaduras y los gráficos de ligaduras múltiples representan la interfaz gráfica más primitiva que todavía se queda totalmente orientada a objetos. Entonces insertando una capa de gráficos de ligaduras, la distancia entre la capa gráfica más primitiva y la de las ecuaciones se minimiza. Justificación de los Gráficos de Ligaduras Múltiples

12. Sin embargo es cierto que los gráficos de ligaduras no ofrecen una interfaz óptima para el usuario en el caso de los sistemas mecánicos. Son demasiado primitivos. Envasando gráficos de ligaduras permite al usuario de transformar cualquier paradigma gráfico del modelado orientado a objetos a un nivel gráfico más primitivo, basado en la metodología de los gráficos de ligaduras, que simplifica el mantenimiento de las bibliotecas que resultan. Justificación de los Gráficos de Ligaduras Múltiples II

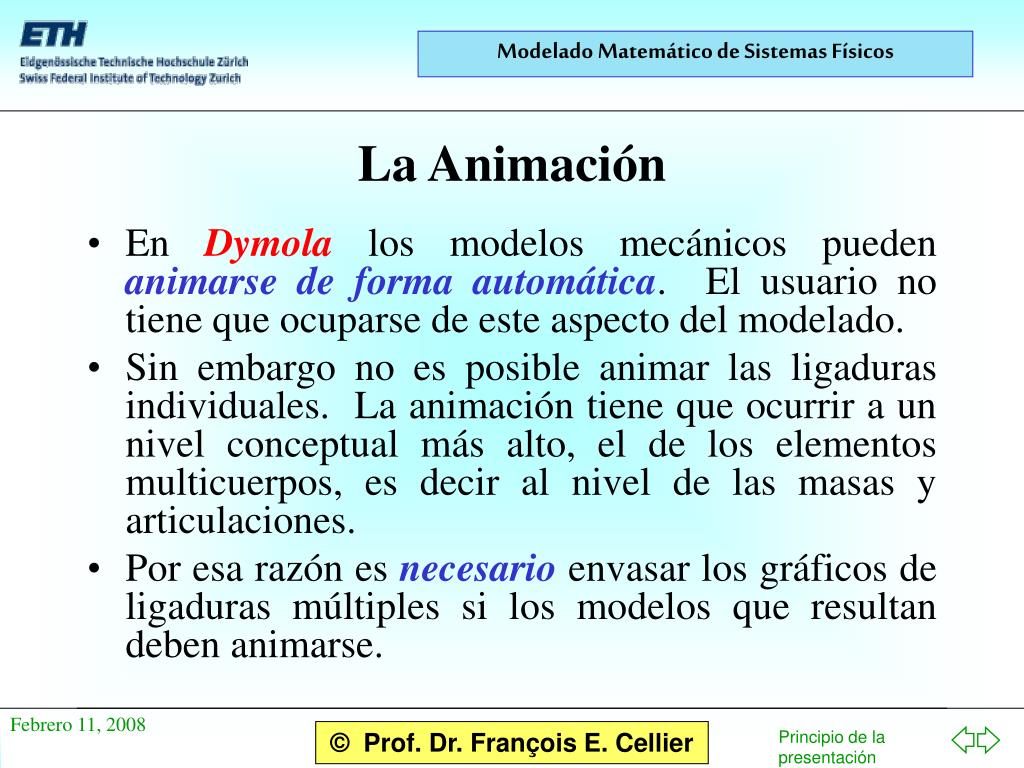

13. En Dymola los modelosmecánicos pueden animarsede formaautomática. El usuario no tiene que ocuparse de este aspecto del modelado. Sin embargo no es posible animar las ligaduras individuales. La animación tiene que ocurrir a un nivel conceptual más alto, el de los elementos multicuerpos, es decir al nivel de las masas y articulaciones. Por esa razón es necesario envasar los gráficos de ligaduras múltiples si los modelos que resultan deben animarse. La Animación

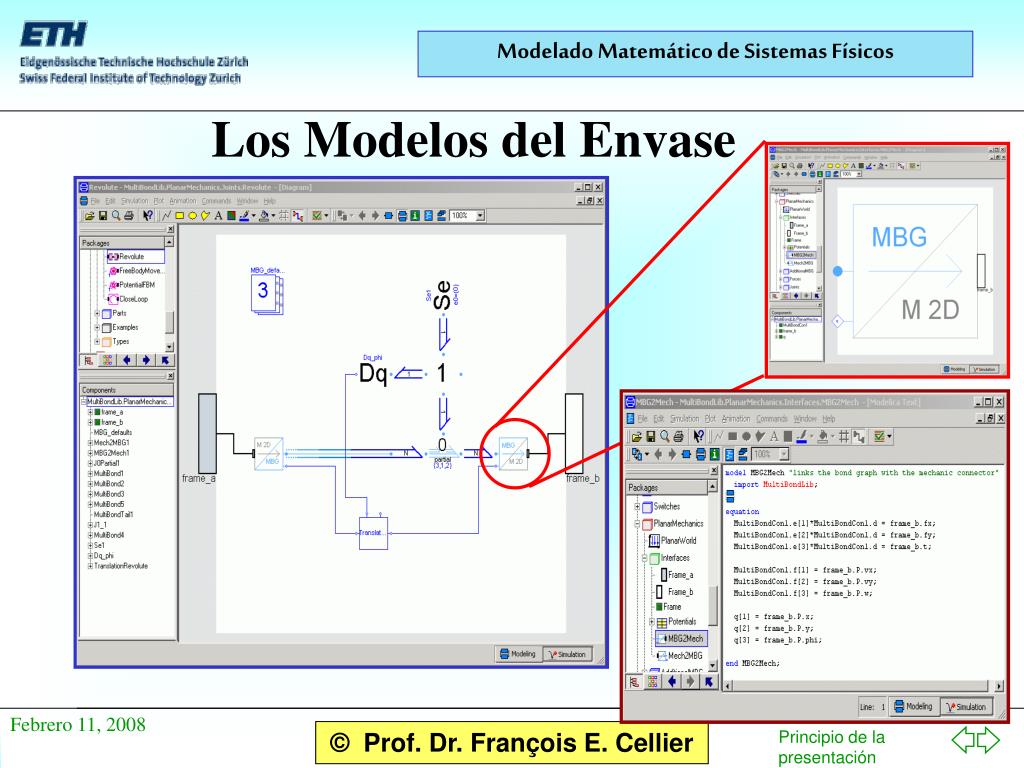

14. Los Modelos del Envase

15. El Modelo del Traslado de Desplazamientos

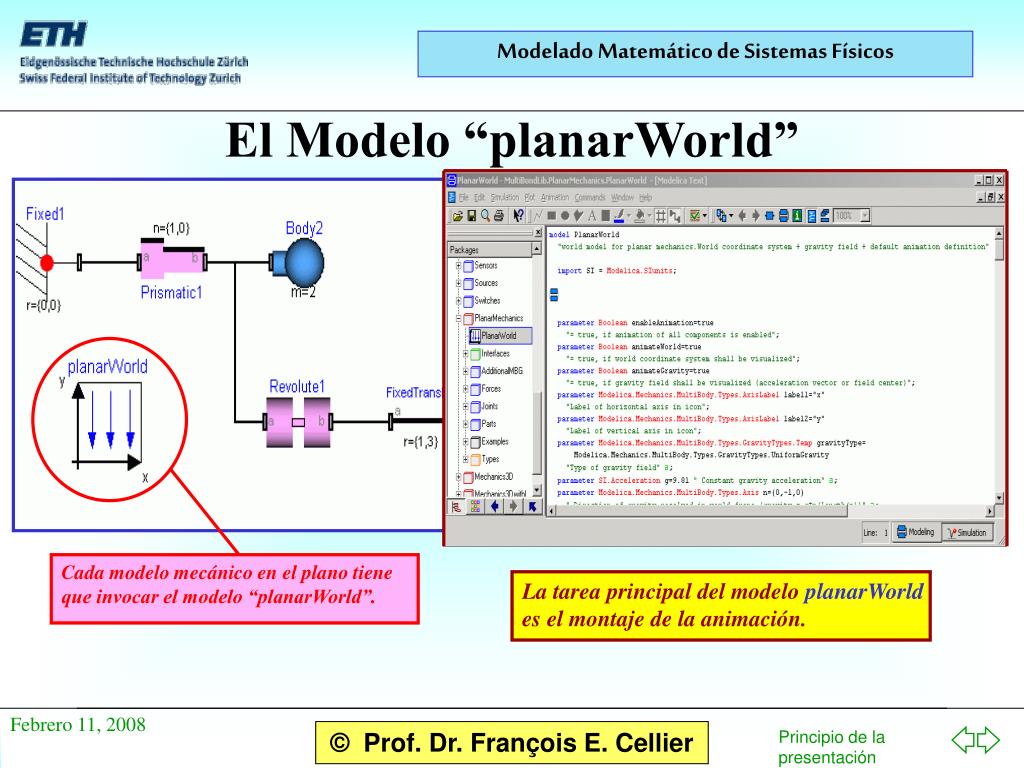

16. Cada modelo mecánico en el plano tiene que invocar el modelo “planarWorld”. La tarea principal del modelo planarWorld es el montaje de la animación. El Modelo “planarWorld”

17. Resultados de la Simulación del Modelo del Puente Grúa

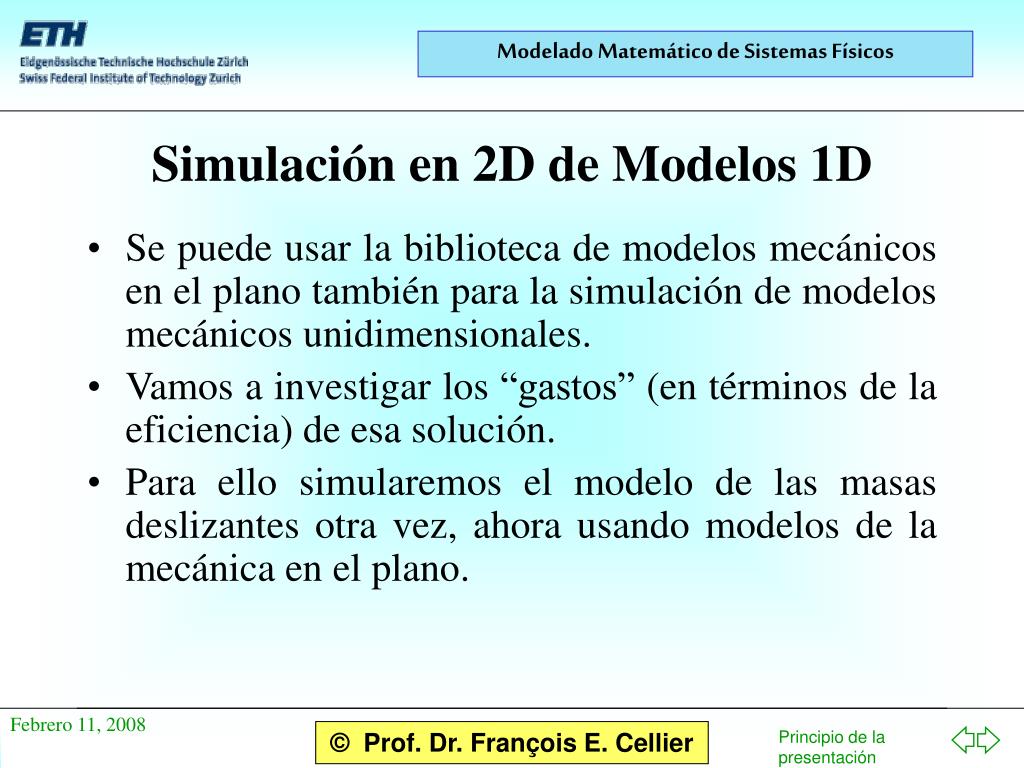

18. Se puede usar la biblioteca de modelos mecánicos en el plano también para la simulación de modelos mecánicos unidimensionales. Vamos a investigar los “gastos” (en términos de la eficiencia) de esa solución. Para ello simularemos el modelo de las masas deslizantes otra vez, ahora usando modelos de la mecánica en el plano. Simulación en 2D de Modelos 1D

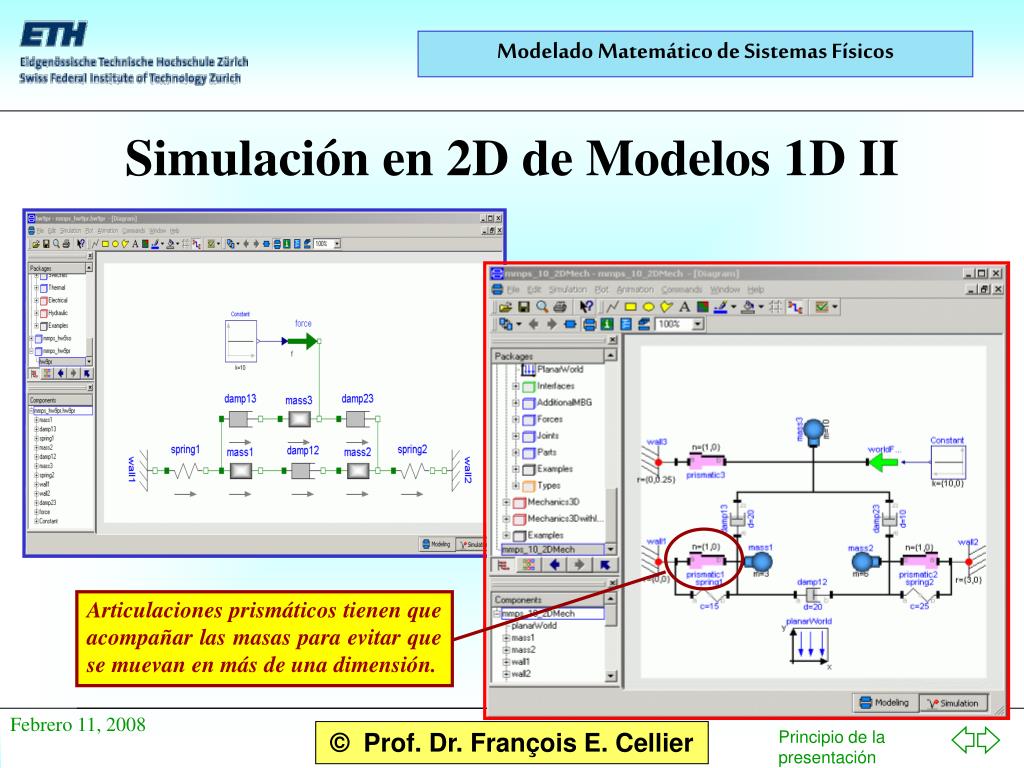

19. Articulaciones prismáticos tienen que acompañar las masas para evitar que se muevan en más de una dimensión. Simulación en 2D de Modelos 1D II

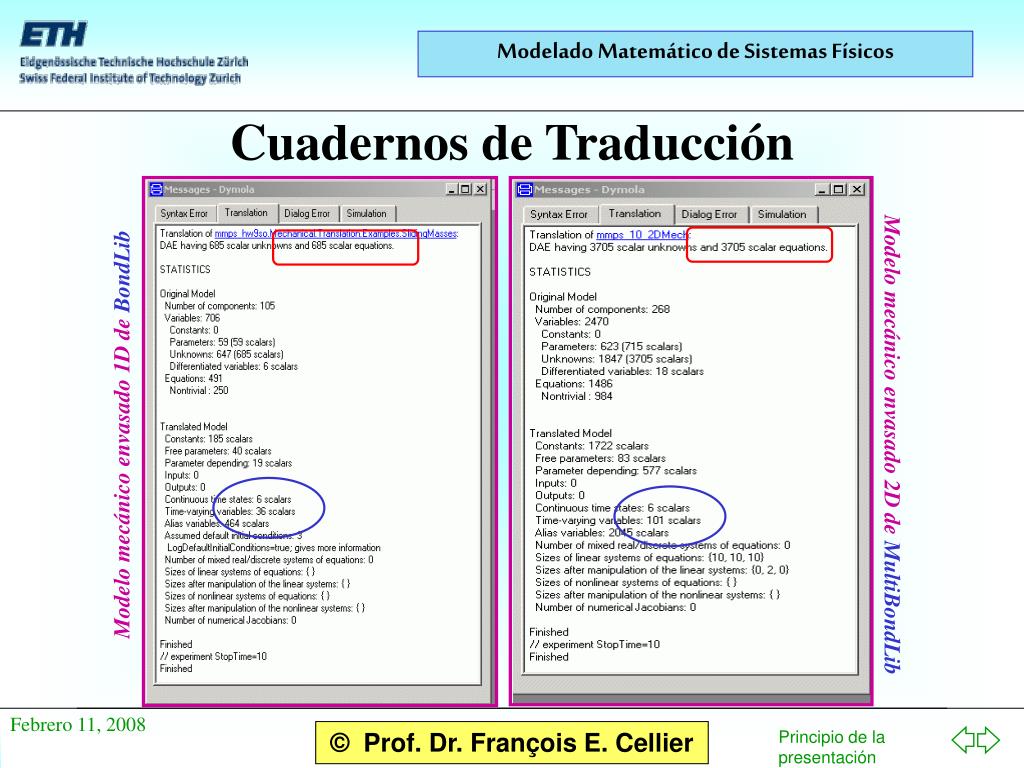

20. Cuadernos de Traducción Modelo mecánico envasado 1D de BondLib Modelo mecánico envasado 2D de MultiBondLib

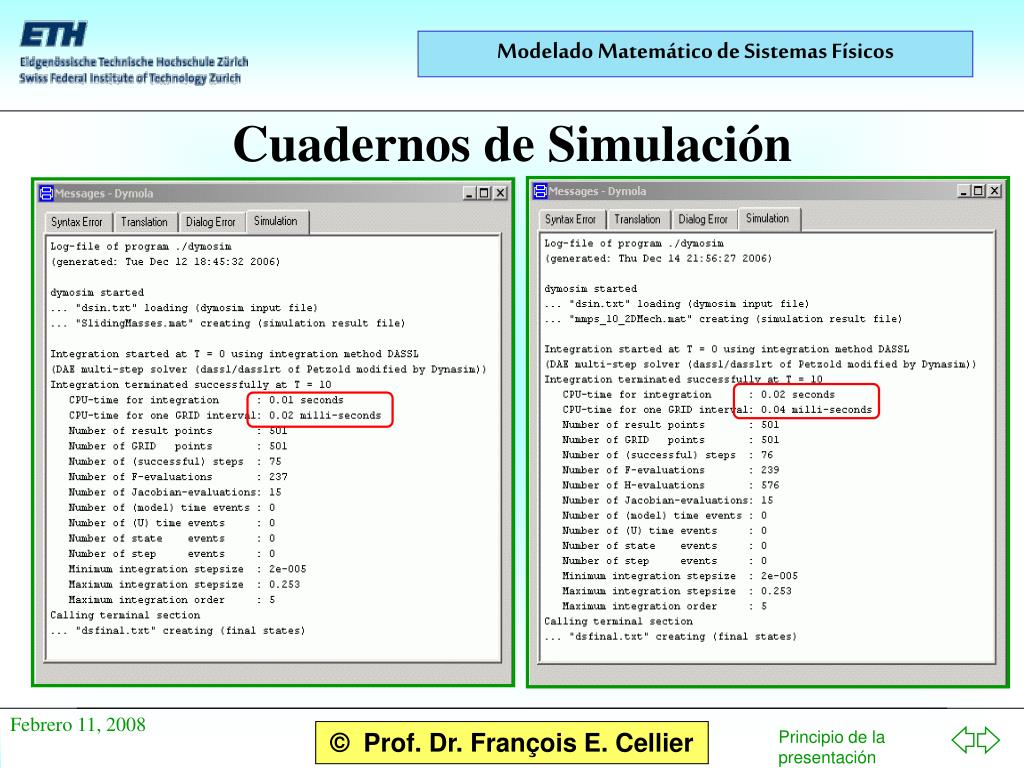

21. Cuadernos de Simulación

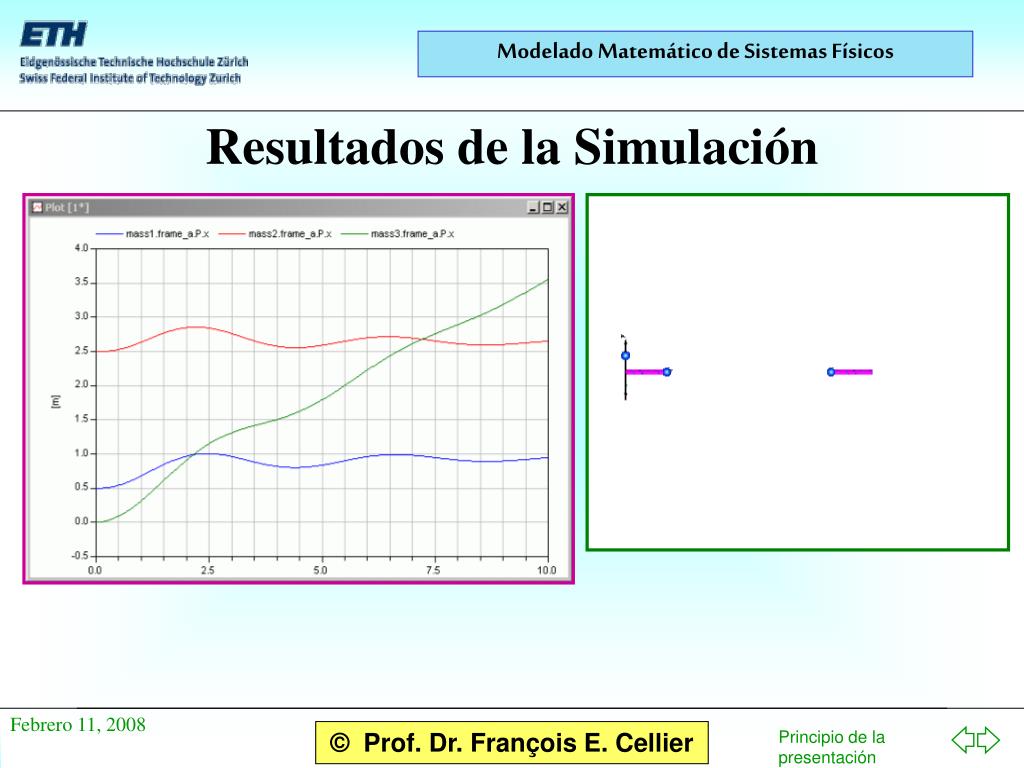

22. Resultados de la Simulación

23. Zimmer, D. (2006),A Modelica Library for MultiBond Graphs and its Application in 3D-Mechanics, MS Thesis, Dept. of Computer Science, ETH Zurich. Zimmer, D. and F.E. Cellier (2006), “The Modelica Multi-bond Graph Library,” Proc. 5th Intl. Modelica Conference, Vienna, Austria, Vol.2, pp. 559-568. Referencias I

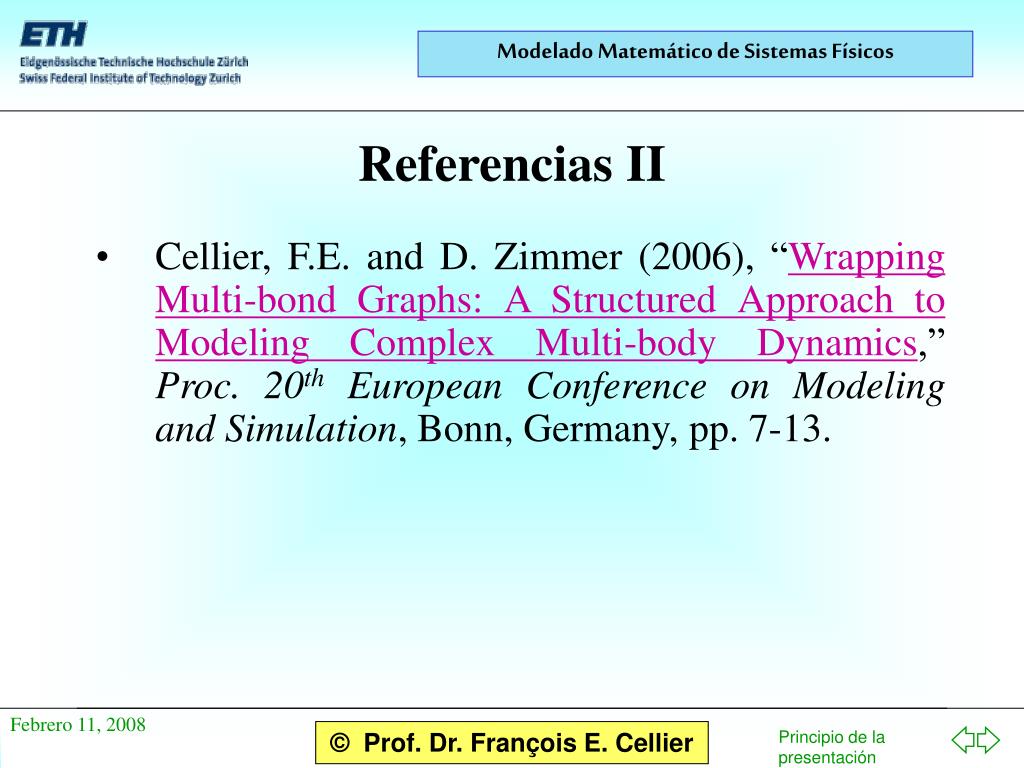

24. Cellier, F.E. and D. Zimmer (2006), “Wrapping Multi-bond Graphs: A Structured Approach to Modeling Complex Multi-body Dynamics,” Proc. 20th European Conference on Modeling and Simulation, Bonn, Germany, pp. 7-13. Referencias II
