  1. CHD—6机芯原理与维修 主讲:向永龙

  2. CHD-6机芯是长虹2006年新开发的一款数字高清彩电,所生产的机型有,:CHD32366 (F29), CHD32300( F29), CHD29300( F29), CHD29366( F29), CHD32600( F29)。这款机型主板电路与CHD-2\CHD-3等机芯相差不大,不同的是数字板,电源厚膜块采用了STR-W6756,视放集成块用的是LM 2422TE , 下面就简单的介绍一下其原理与维修: • 。

  3. 一.电源

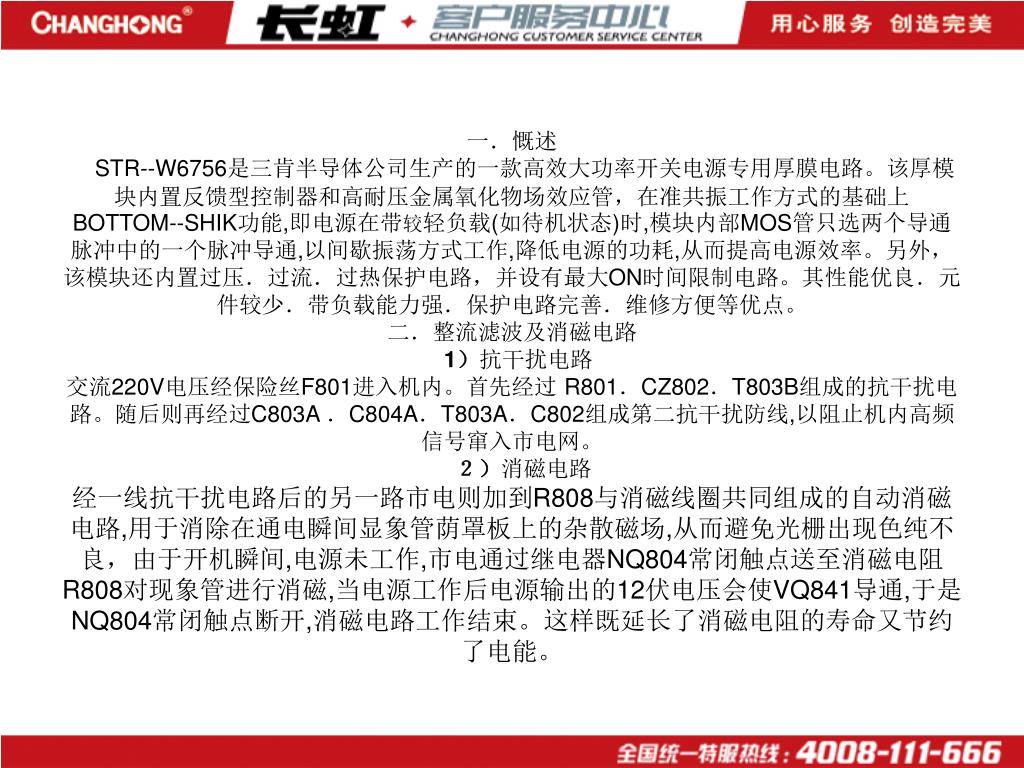

  4. 一.慨述STR--W6756是三肯半导体公司生产的一款高效大功率开关电源专用厚膜电路。该厚模块内置反馈型控制器和高耐压金属氧化物场效应管,在准共振工作方式的基础上BOTTOM--SHIK功能,即电源在带较轻负载(如待机状态)时,模块内部MOS管只选两个导通脉冲中的一个脉冲导通,以间歇振荡方式工作,降低电源的功耗,从而提高电源效率。另外,该模块还内置过压.过流.过热保护电路,并设有最大ON时间限制电路。其性能优良.元件较少.带负载能力强.保护电路完善.维修方便等优点。二.整流滤波及消磁电路1)抗干扰电路交流220V电压经保险丝F801进入机内。首先经过 R801.CZ802.T803B组成的抗干扰电路。随后则再经过C803A .C804A.T803A.C802组成第二抗干扰防线,以阻止机内高频信号窜入市电网。2)消磁电路经一线抗干扰电路后的另一路市电则加到R808与消磁线圈共同组成的自动消磁电路,用于消除在通电瞬间显象管荫罩板上的杂散磁场,从而避免光栅出现色纯不良,由于开机瞬间,电源未工作,市电通过继电器NQ804常闭触点送至消磁电阻R808对现象管进行消磁,当电源工作后电源输出的12伏电压会使VQ841导通,于是NQ804常闭触点断开,消磁电路工作结束。这样既延长了消磁电阻的寿命又节约了电能。

  5. 3)整流滤波电路 经抗干扰电路后市电经过R807限流送到由VD801—VD804组成桥式整流电路,该电路将送入的220V交流市电进行整流,电容C810滤波,得到约300V左右的脉动直流电压。C805.C806.C807.C872为浪涌吸收电容,以保护VD801—VD804不被浪涌电流所击穿而损坏。三.启动振荡电路  市电AC220V经整流滤波后获得的300V左右的直流电压经开关变压器T862(1—4)绕组加至厚膜块N801(STR--W6756)1脚(开关管漏极)另外市电压经R815降压,VD803半波整流,向C821充电,当C821上充得的电压大于等于16.3V时,(即N801(3)脚电压),于是N801内部启动电路开始工作,振荡器开始振荡,经驱动电路送至大功率场效应开关管控制栅极此时将工作于开关状态 ,电源被启动。开关电源被启动后T862(6--7)绕组的感应电压经过限流电阻R810后,再经VD805整流,C821滤波后获得约18V左右的直流电压,向N801提供持续的工作电压,此时启动电阻R815不再为N801提供电压。N801内部的MOS管导通时,T862的各极处于储能状态;MOS管关断时,T862的次极各绕组通过各自的续流二极管和滤波电容释放能量,给后极各负载供电。四.稳压电路  图中R861.R862.R863.R865.R866构成分压取样电路,取样电压送至精密比较器V806(TL431)(1)脚,当某种原因引起+B电压升高时,经分压取样电路送至V806(1)脚的取样电压升高,V806(2)(3)脚间导通电阻变小,流过光耦器NQ838(PC817)中发光二极管电流增大,NQ838内部光敏三极管导通程度增强,N801(5)脚电压下降,内部脉宽调制电路输出的脉冲宽度变窄,开关管导通时间缩短,+B电压下降 ,反之亦然 。

  6. 五.开待机控制电路电视机正常工作时,由数字板输出的4.27V电压,送到XP803第6脚然后加到VQ832 (b)极VQ832导通,5V电压将送到VQ833 (b)极VQ833 也饱和导通,那么VQ822 (b)极无电压因此处于截止状态,V806就不受上述电路影响,开关电源处于正常工作状态。当数字板上的CPU接到关机指令时将输出5V电压,加到VQ832 (b)极使得VQ832截止,VQ833也随之截止,则5V电压通过R854、R833加到VQ822(b)极VQ822因此而导通VD836正端接地而被反向击穿,NQ838(2)脚电压下降一半,NQ838内光敏三极管导通程度增加,N801(5)脚电流迅速上升,N801内开关管导通时间缩短,次级各绕组电压均下降一半,整机处于待机状态。在待机状态下, T862(6--7)绕组输出的感应电压也要下降,N801(3)脚电压随之下降,即由原来的18V降至10.5V,但仍能满足N801内部相关电路的工作,(该膜块最低工作电压9.8V)。六.保护电路(1)过压保护当输入的市电压过高时,N801(3)脚电压也升高,当该脚电压达到上限值(27.7V)时N801内部过压保护电路启动,振荡器停止工作,MOS管被关断,开关电源无输出,N801(3)脚电压开始下降,当下降到9.8V以下时,N801进入锁定状态,此时N801(4)脚电压在9.7V—18.2V之间变化。 (2)过流保护当负载出现短路或严重漏电而使电源输出过流时,开关变压器各绕组输出电压均下降,当T862(6—7)脚外接VD806、VD807整流后的电压(即N801第6脚电压)下降至0.54V时,N801内部振荡器停止工作,从而实现过流保护。

  7. (3)过热保护温度过热检测保护电路设置于N801内部,若因电路过载使N801内部基板温度达到150*C并持续80us以上时,内部过热保护电路动作,振荡器停止振荡,电源无输出,从而实现过热保护。七.电源软启动 电源启动时,N801第4脚(软启动设定端)输出的电流给C809充电,当达到软启动(SOFT START)的门槛电压(1.2V)时,电源启动。电路这样设计,可抑制待机期间开关变压器发出的噪音。如果在5脚接一45到55千欧的电阻,即可取消此功能。

  8. 二.系统控制 1:CHD-6机芯主控制系统由CPU(T5BB7-6H99)和FLASH(闪程SST39VF040)IC组成,高清数字处理块SVP-CX12从属主控程序控制。CPU工作过程介绍:主板送来的5V-1电压经过Q11和D33组成的简单稳压电路得到3.3VSB给CPU的18;64脚供电,同时3.3SB经U7延迟CPU 23脚得到低电平内部电路复位,CPU晶振得电振荡,CPU同时输出PS(片选),OE(使能),和WR读指令去FLASH块.如果数据传输通道及程序控制正常,CPU将按程序指令执行一切功能。如果CPU与FLASH块之间的19位地址信号(A0-A18)和8位数据流控制信号(AD0-AD7)及3路指令信号(PS;WE;RD)有一路出错,系统将不能正常工作,表现为无法进行二次开机动作,测CPU输出I2C总线没有波形,CPU(28)-(35)脚无数据流信号波形,CPU的PS;WE;RD无波形。CPU28---35脚为AD0-AD78位数据流信号,与U6的2—9脚相连还与SVP-CX12的76-83相连,还与U5(FLASH)的13—21脚相连。U5的5—12脚与U6的12—19脚相连,CPU的36—46脚与U5的1-4;23;25-30相连。 如果CPU与程序块间数据及指令传输没有问题,CPU工作正常,执行二次开机。指示灯将闪烁,开机正常。如果控制系统与SVP-CX12间的12条程序及指令通道有一路出现问题,虽然执行了二次开机动作,但SVP-CX12不会正常工作,行扫描电路不会工作,总线没有波形,表现为CPU(25)输往SVP-CX12(86)的 RST-H信号不停的跳变,直至故障排除,(正常为待机为3.2V,二次开机后跳变到低电平,)如果复位成功,CPU才输出波形,TB1307才工作。 2:待机电路由Q12;Q13和CPU的第7脚组成。待机时,CPU7脚发出高电平,使Q13饱和导通,Q12截止,5V-1通过R285去控制电源板待机电路。反之。

  9. • 3:总线系统:此板总线有两路,一路是CPU(U4)的14 ;15脚与存储器5 ;6脚经电阻R68; R66相连,再通过座子JN01 31;33与主板XS901插座相连作升级用,标识为SCLE;SDAE,此路总线电压为3.84V。另一路是CPU的 57;58脚又分两路,一路与SVP-CX12的57;58脚相连,另一路与U20的2;5脚相连,电压为3.23V,(U20为总线隔离,)从U20的3;6脚输出与TB1307的26;27相连,然后经JN01的12;14脚与主板NJW1168和高频头;插座XS901相连(工厂调试用),标识为SCL,SDA,电压为4.91V。此机芯如果总线正常,即使行不工作也应该有声音。 • 4:其它控制:伴音制式控制:由CPU47;48脚完成,D/K时;SYS1:3.2V;SYS2:0V;I制:SYS1:0V;SYS2:3.2V;B/G:SYS1:3.2V;SYS2:3.0V;M:SYS1:0V;SYS2:0V。 • 5:49脚:换台静音 • 6:56脚:手动消磁 • 7:59脚:遥控信号输入 • 8:60,61脚:键控信号输入 • 9:62脚:“S”识别

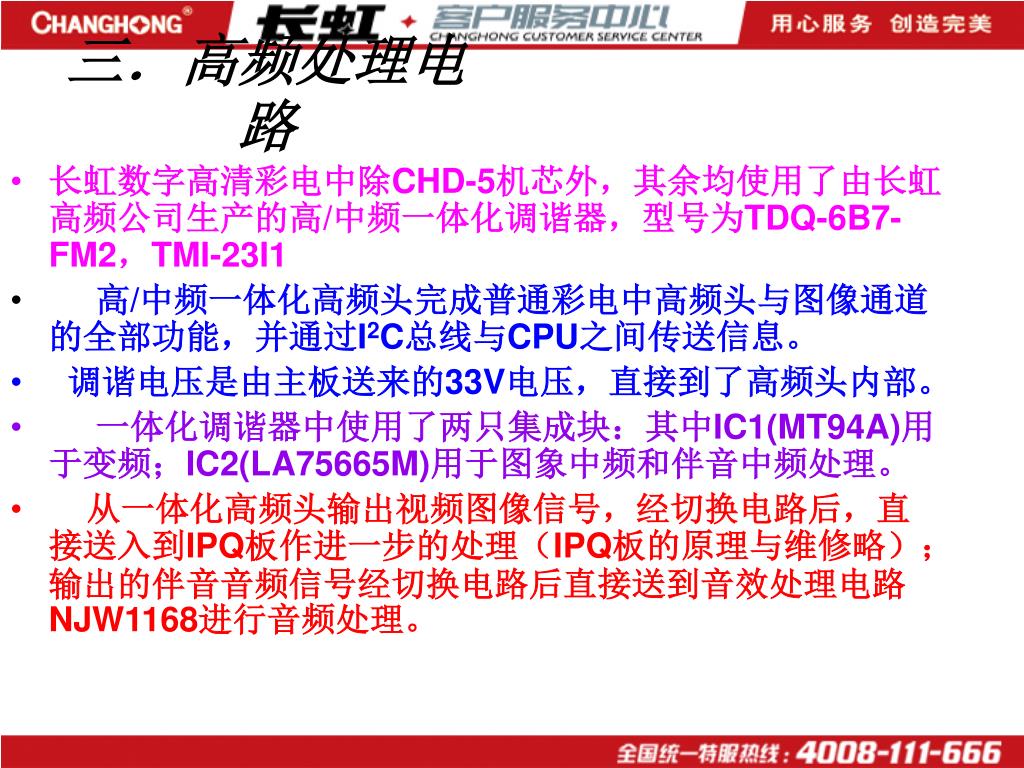

  10. 三.高频处理电路 • 长虹数字高清彩电中除CHD-5机芯外,其余均使用了由长虹高频公司生产的高/中频一体化调谐器,型号为TDQ-6B7-FM2,TMI-23I1 • 高/中频一体化高频头完成普通彩电中高频头与图像通道的全部功能,并通过I2C总线与CPU之间传送信息。 • 调谐电压是由主板送来的33V电压,直接到了高频头内部。 • 一体化调谐器中使用了两只集成块:其中IC1(MT94A)用于变频;IC2(LA75665M)用于图象中频和伴音中频处理。 • 从一体化高频头输出视频图像信号,经切换电路后,直接送入到IPQ板作进一步的处理(IPQ板的原理与维修略);输出的伴音音频信号经切换电路后直接送到音效处理电路NJW1168进行音频处理。

  11. 频率合成式高频调谐电路

  12. +25V C138 D107 D106 C147 C140 R119 L IN C153 1 1 2 3 4 5 6 8 9 10 11 12 7 R121 L OUT D108 C145 R120 C148 C149 D109 R113 C162 R OUT R IN R122 C152 R114 C143 C137 28 N102 TA8256H C135 C134 R108 W IN 29 W OUT C151 静音控制 选择 C133 R107 R124 MUTE SW MUTE C150 C139 MUTE OFF 四.伴音功放电路
