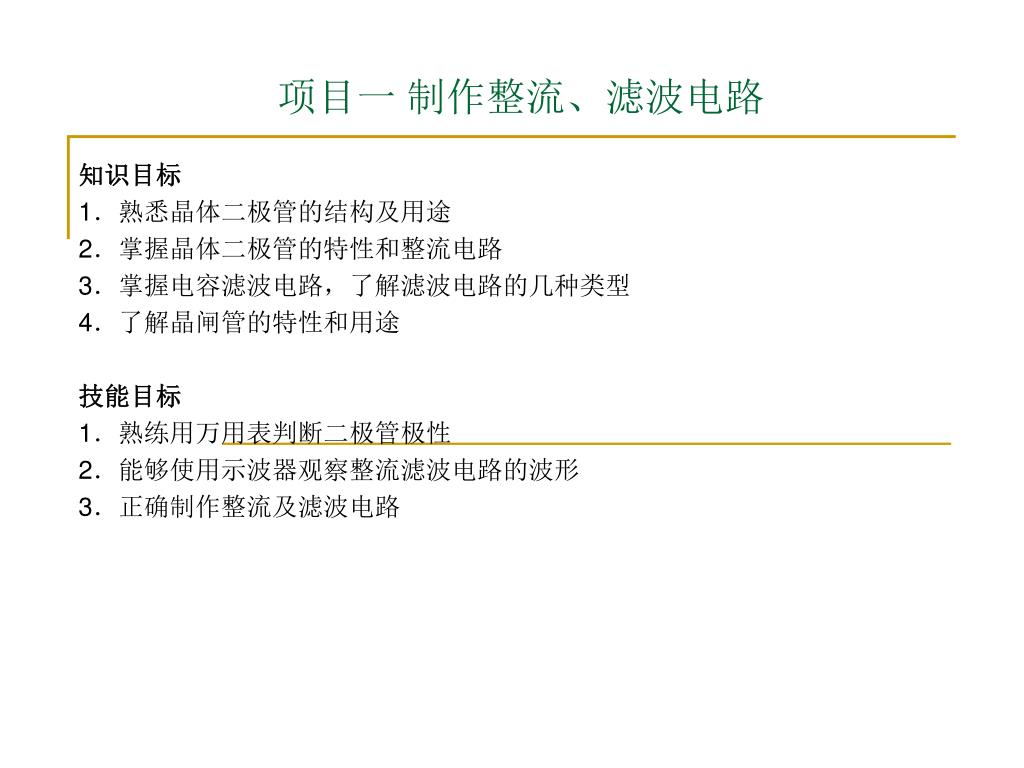

  1. 项目一 制作整流、滤波电路 知识目标 1.熟悉晶体二极管的结构及用途 2.掌握晶体二极管的特性和整流电路 3.掌握电容滤波电路,了解滤波电路的几种类型 4.了解晶闸管的特性和用途 技能目标 1.熟练用万用表判断二极管极性 2.能够使用示波器观察整流滤波电路的波形 3.正确制作整流及滤波电路

  2. 任务一 利用二极管整流 任务分析: 整流滤波电路是电子技术课程中很重要的内容。由于工业发电和生产生活用电都是以交流电为标准的,而许多电器设备却需要直流电,这样就需要用整流滤波电路将交流电转化为直流电。因二极管有单向导电的特性,在把交流变为直流过程中使用二极管进行整流。通过本任务的学习,能够识读和制作整流电路。

  3. 图1-4 半波整流电路及波形 任务一 利用二极管整流 二极管整流电路 整流是将交流电变换为单方向的脉动直流电的过程。它主要是利用具有单向导电性的半导体器件(如晶体二极管)来实现的。根据输出电压的波形,整流可分为半波整流和全波整流。其电路和波形图如图1-4、1-5所示。

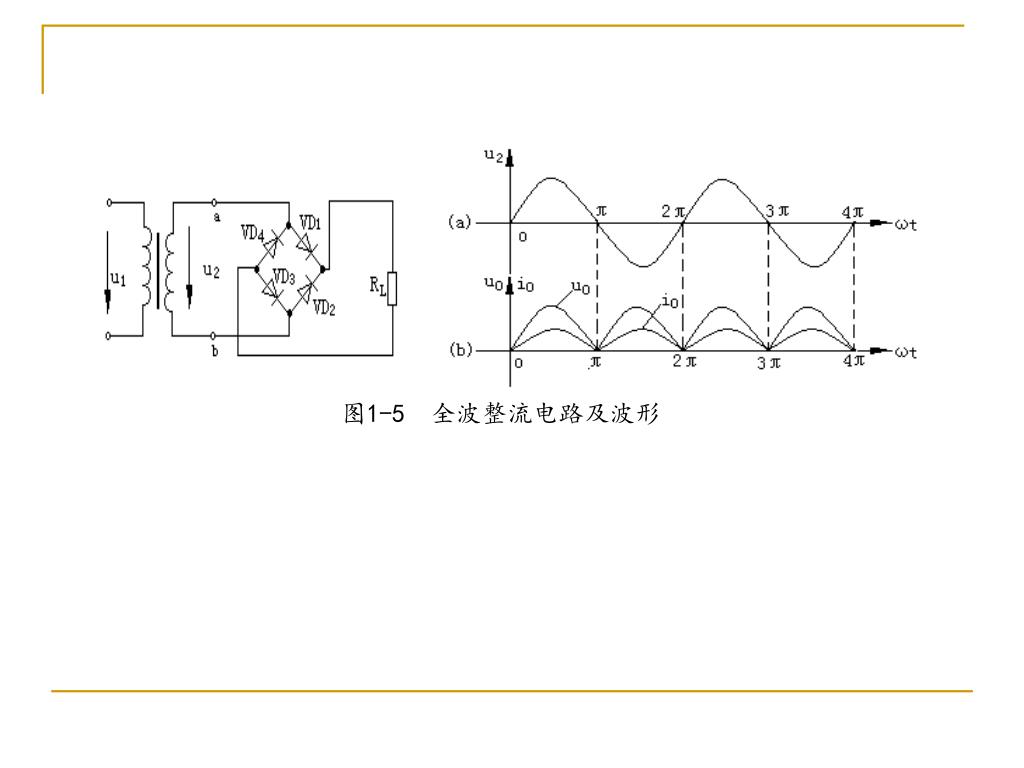

  4. 图1-5 全波整流电路及波形

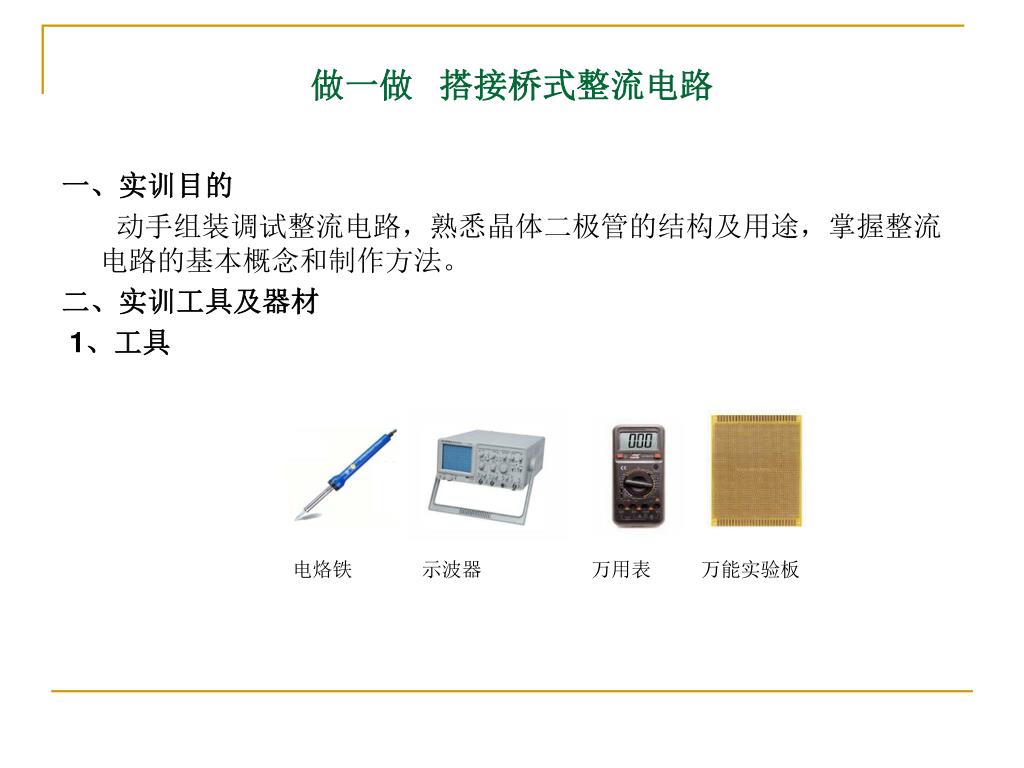

  5. 电烙铁 示波器 万用表 万能实验板 做一做 搭接桥式整流电路 一、实训目的 动手组装调试整流电路,熟悉晶体二极管的结构及用途,掌握整流电路的基本概念和制作方法。 二、实训工具及器材 1、工具

  6. 2、器材 本实训项目所需的器材见表

  7. 三、组装调试 按照图1-7在万能实验板上将实验器材连接起来。 图1-7 桥式整理电路图 这时,我们在接通电源之后,用示波器观察交流电通过桥式整流电路后在两端的波形。

  8. 任务二 利用电容、电感滤波 任务分析 整流后的直流属于脉动直流,对于电子设备和自动控制装置来说还不够,它们需要的是平滑的直流电,因此必须将脉动直流电中的交流成分滤去,而保留其直流成分。这需要滤波电路来完成。

  9. 电容滤波电路 电容滤波电路是用一个大容量的电容(电解电容)与负载并联组成电容滤波电路。如图1-10所示。 图1-10 电容滤波电路图

  10. 做一做 制作电容滤波电路 一、 实训目的 掌握滤波电路的制作和对滤波电路的基本概念理解。 二、实训工具和器材 1.工具:同任务一 2.器材:电解电容2200µF/35V一只,其他同任务一 三、组装测试 1.利用任务一制作的整流电路,再按照图1-10在万能实验板上把滤波电路组装上,检查元件的连接正确后,接通电源,通过示波器观察滤波后的波形。 2. 使用万用表测量经过滤波电路以后输出电压的大小数值。

  11. *任务三 安装调光台灯 任务分析 晶闸管调光电路是以晶闸管为核心制作而成的,其特点是结构简单、制作简捷、控制方便。晶闸管调光电路可广泛应用于白炽灯的连续调光,还可应用于控制电风扇的调速和电熨斗的调温等,其调压范围为0-220v的交流电压。通过本任务的学习,可以了解晶闸管的用途和使用方法。

  12. 一般晶闸管及其应用 1.晶闸管的结构 晶闸管又称可控硅,是一种硅材料可控整流器件的简称。它是PNPN四层半导体结构,有阳极A、阴极K、门极G三个极。外形与封装如图1-14所示,结构和电路符号如图1-15所示。 图1-14 晶闸管外形与封装 图1-15 晶闸管的结构和电路符号

  13. 2.晶闸管的工作条件 晶闸管具有硅整流器件的特性,能在高电压、大电流条件下工作,且其工作过程可以控制,被广泛应用于可控整流、交流调压、无触点电子开关、电机调速、控温等电子电路中。 晶闸管在工作过程中,它的阳极A和阴极K与电源和负载连接,组成晶闸管的主电路,晶闸管的门极G和阴极K与控制晶闸管的装置连接,组成晶闸管的控制电路。 若在晶闸管的阳极加上正向电压,同时在门极也加上适当的正向电压,晶闸管就导通;若在阳极上加上反向电压,或暂时去掉阳极电压,晶闸管就关断。

  14. 做一做 组装家用调光台灯 一、实训目的 了解双向晶闸管的调压原理 二、实训工具和器材 本实训项目所需的工具和器材见表1-4

  15. 三、组装与调试 1.组装 依据图1-17所示的晶闸管调光电路原理图,在万能实验板上组装。 图1-17 晶闸管调光电路原理图 2.调试 ①电路接上灯泡,通电。 ②将万用表置于交流250V挡,红、黑表笔接灯泡两端,由大到小缓慢调整RP阻值,万用表指针指示电压应由小变大,此时灯泡由暗变亮;反之,灯泡应由亮变暗。 满足上述1、2点,说明晶闸管调光电路制作成功。
