  1. 6 장 디지털 데이터 전송 : 인터페이스와 모뎀 6.1 디지털 데이터 전송 6.2 DTE-DCE 인터페이스 6.3 그 밖의 인터페이스 표준 6.4 모뎀(MODEM) 6.5 요약

  2. 6.1 디지털 데이터 전송 • 하나의 장치에서 선으로 연결된 다른 장치까지 데이터 전송 방법

  3. 디지털 데이터 전송(계속) • 병렬 전송 • 한 비트가 아닌 그룹으로 n비트 데이터 전송 • n개의 통신 채널 필요 • 장점 : 속도(speed) • 단점 : 고가(expansive) • 전송거리(short distance): 최대 25 feets

  4. 디지털 데이터 전송(계속) • 병렬 전송

  5. 디지털 데이터 전송(계속) • 직렬 전송 • 한 비트씩 전송 • 하나의 채널 필요 • 장점 : 단일 채널, 저가 • 단점 : 인터페이스 변환기 요구

  6. 디지털 데이터 전송(계속) • 직렬 전송

  7. 디지털 데이터 전송(계속) • 비동기 전송(Asynchronous Transmission) • 각 바이트의 시작과 끝부분에 하나의 시작 비트(0)와 하나 또는 그 이상의 종료 비트(1) 전송

  8. 디지털 데이터 전송(계속) • 동기전송(synchronous transmission) • 시작/종료 비트 또는 갭없이 전송 • 장점 : 속도(speed)

  9. 6.2 DTE-DCE 인터페이스 • DTE(Data Terminal equipment) : 데이터 단말장치 • DCE(Data Circuit-terminating Equipment) : 데이터 처리 종단 장치

  10. DTE-DCE 인터페이스(계속) • DTE(Data Terminal Equipment) • 2진 디지털 데이터의 발신지 또는 목적지인 장치 • terminal • microcomputer • computer • printer • fax machine 등

  11. DTE-DCE 인터페이스(계속) • DCE(Data Circuit-Terminating Equipment) • 망을 통하여 아날로그 또는 디지털 신호 형태로 데이터를 전송/수신하는 장치 • 변복조 장치(Modulator/demodulator)

  12. DTE-DCE 인터페이스(계속) • 표준안(Standards) • DTE와 DCE간의 연결 정의

  13. DTE-DCE 인터페이스(계속) • 표준 • EIA • EIA-232 • EIA-442 • EIA-449 • ITU-T • V series (전화망에 관한 데이터 통신) • X series (데이터 통신망에 대한 데이터통신)

  14. DTE-DCE 인터페이스(계속) • EIA-232(RS-232) • 기계적, 전자적, 기능적 특성을 정의 • 기계적인 면(mechanical) • 암/수 DB-25핀 컨넥터를 가진 25-wire 선으로 인터페이스 정의 • 15m(50 feet)이상 관리할 수 없다 • 전자적인 면(electrical specification) • 전압 레벨과 신호 유형 정의(예 : NRZ-L)

  15. DTE-DCE 인터페이스(계속) • 데이터 송신 • 데이터를 인식하기 위해서, 신호의 진폭은 3과 15볼트, 또는 –3과 –15볼트 사이여야 한다

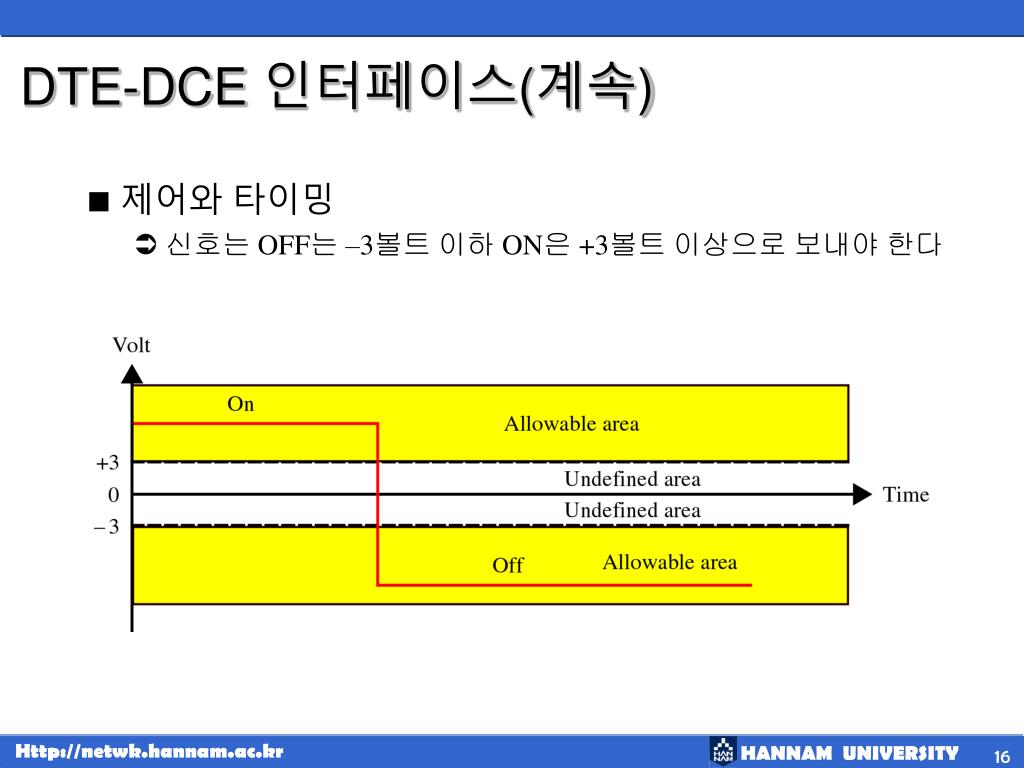

  16. DTE-DCE 인터페이스(계속) • 제어와 타이밍 • 신호는 OFF는 –3볼트 이하 ON은 +3볼트 이상으로 보내야 한다

  17. DTE-DCE 인터페이스(계속) • 기능 적인 면(Functional Specification)

  18. DTE-DCE 인터페이스(계속) • 예: 동기 전이중 전송

  19. DTE-DCE 인터페이스(계속) • 공 모뎀 • 호환되는 두개의 장치를 직접 연결하기 위해 모뎀이 필요 없다 • 데이터 교환을 다룰(준비, 전송, 종료 등) 인터페이스만 필요 • DCE가 있을 때와 없을 때 정규 데이터 핀 연결

  20. DTE-DCE 인터페이스(계속) • 교차 연결 • 공 모뎀 핀 연결

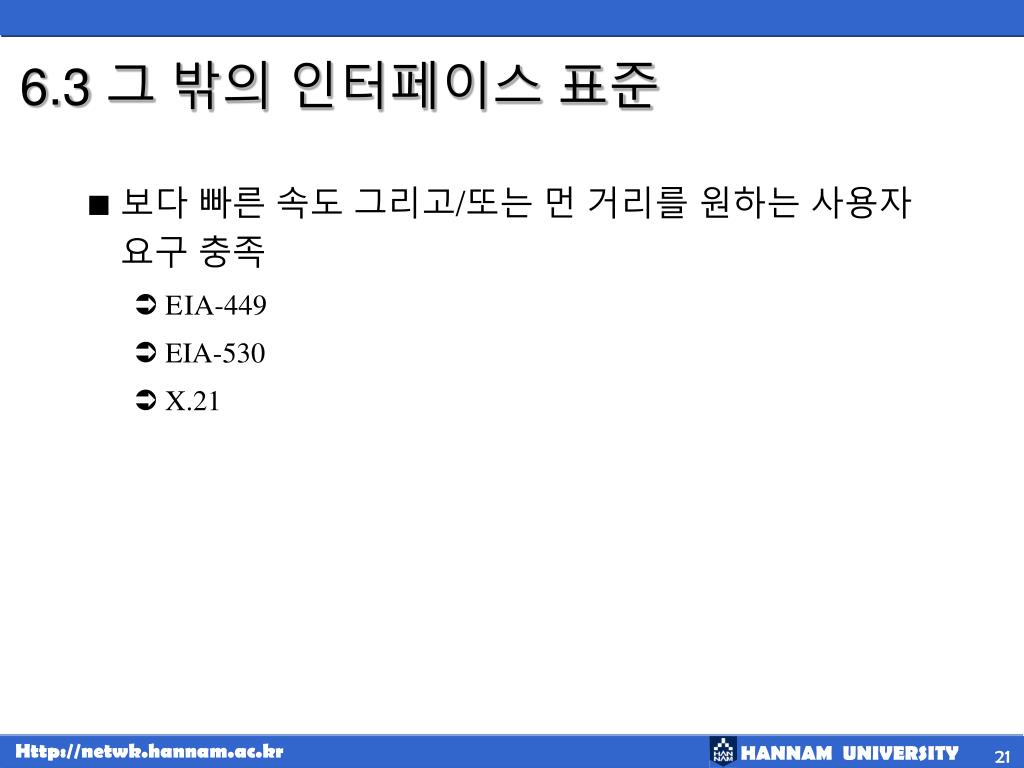

  21. 6.3 그 밖의 인터페이스 표준 • 보다 빠른 속도 그리고/또는 먼 거리를 원하는 사용자 요구 충족 • E IA-449 • EIA-530 • X.21

  22. 그 밖의 인터페이스 표준(계속) • EIA-449 • DB-37 pin • DB-9 pin • DB-37 과 DB-9 connections

  23. 그 밖의 인터페이스 표준(계속) • Pin 기능 • 범주 I pins • EIA-232와 호환 • 범주 II pins • EIA-232에는 없거나 재 정의된 새로운 핀

  24. 그 밖의 인터페이스 표준(계속) • DB-37 pins Pin Functions Category Pin Functions Category 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 Shield Signal rate indicator Unassigned Send data Send timing Receive data Request to send Receive timing Clear to send Local loopback Data mode Terminal ready Receive ready Remote loopback Incoming call Select frequency Terminal timing Test mode Signal ground I I I I I I II I I I II II I II Receive Common Unassigned Send data Send timing Receive data Request to send Receive timing Clear to send Terminal in service Data mode Terminal ready Receive ready Select ready Signal quality New signal Terminal timing Standby indicator Send common II I I I I I I I II I I I II II I II II

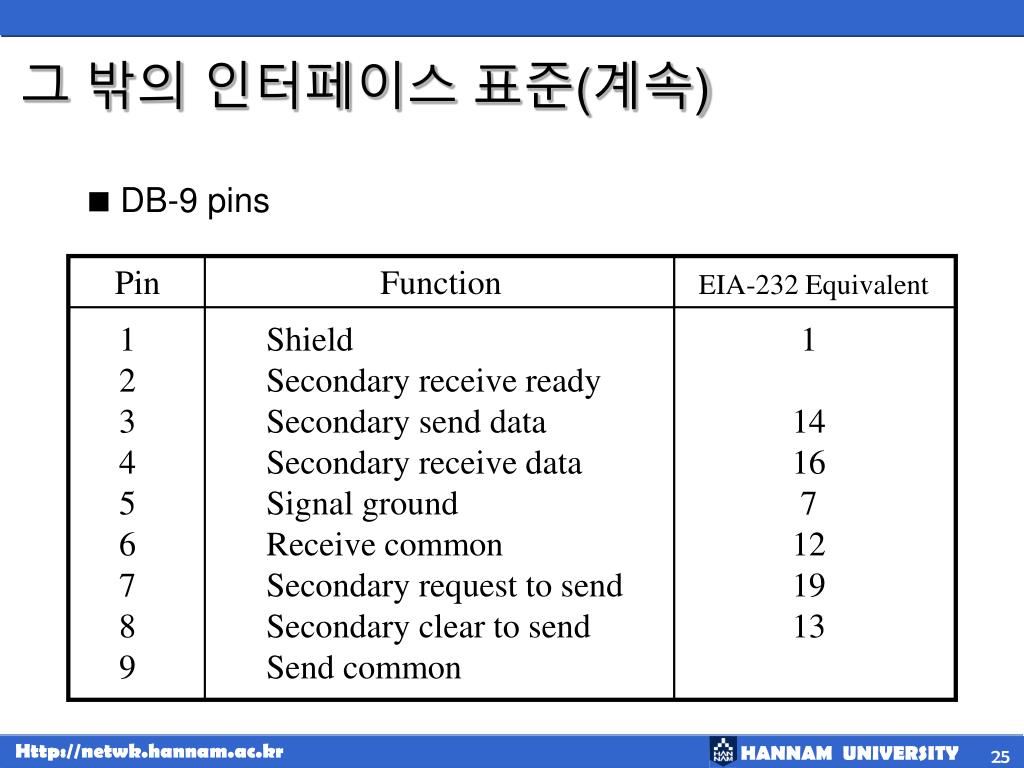

  25. 그 밖의 인터페이스 표준(계속) • DB-9 pins Pin Function EIA-232 Equivalent 1 2 3 4 5 6 7 8 9 Shield Secondary receive ready Secondary send data Secondary receive data Signal ground Receive common Secondary request to send Secondary clear to send Send common 1 14 16 7 12 19 13

  26. 그 밖의 인터페이스 표준(계속) • 전자적인 규격 : RS-423 과 RS-422 • EIA-449는 전자적인 규격을 규정하기 위해 2개의 표준을 사용 • RS-423 (unbalanced circuits) • RS-422 (balanced circuits)

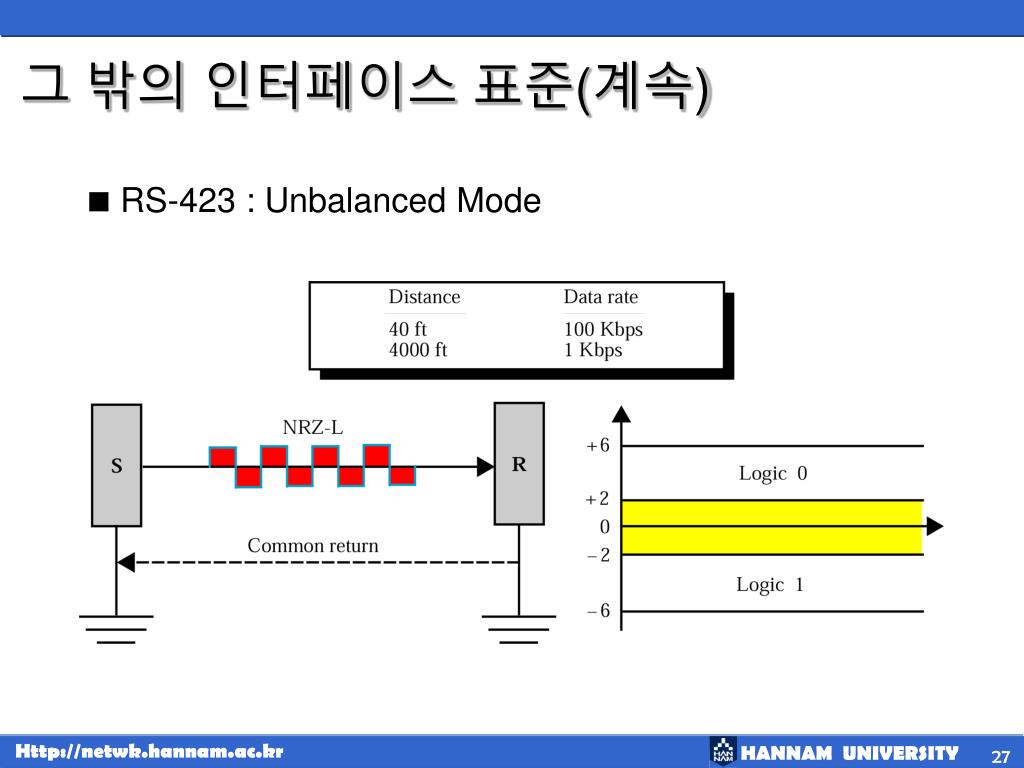

  27. 그 밖의 인터페이스 표준(계속) • RS-423 : Unbalanced Mode

  28. 그 밖의 인터페이스 표준(계속) • RS-422 : Balanced Mode

  29. 그 밖의 인터페이스 표준(계속) • 균형모드를 이용한 잡음 제거

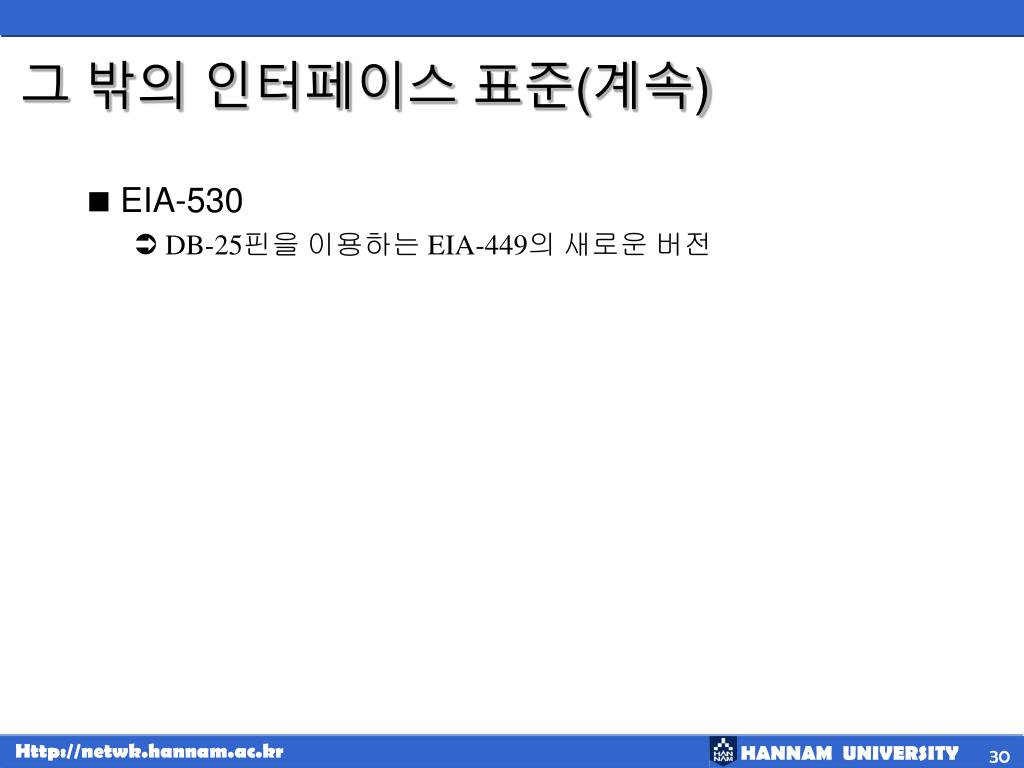

  30. 그 밖의 인터페이스 표준(계속) • EIA-530 • DB-25핀을 이용하는 EIA-449의 새로운 버전

  31. 그 밖의 인터페이스 표준(계속) • X.21 • ITU-7에 의해 설계된 인터페이스 • DB-15 connector

  32. 그 밖의 인터페이스 표준(계속) • DB-15 pins Pin Function Pin Function Transmit data or control Control Receive data or control Indication Signal element timing Byte timing Reserved 1 2 3 4 5 6 7 8 Shield Transmit data or control Control Receive data or control Indication Signal element timing Bye timing Signal ground 9 10 11 12 13 14 15

  33. 6.4 모뎀 • DCE의 가장 일반적인 유형

  34. 모뎀(계속) • 모뎀 • 변복조 장치 • 변조기 : 디지털 신호를 아날로그 신호로 변환 • 복조기 : 아날로그 신호를 디지털 신호로 변환

  35. 모뎀(계속) • 전송 • 대역폭 • 각 회선은 전송되는 신호 주파수의 상한선과 하한선을 갖는다. 이 제한된 범위를 대역폭이라 한다

  36. 모뎀(계속) • 전화선 대역폭

  37. 모뎀(계속) • 모뎀 속도 • ASK(Amplitude Shift Keying) • 반이중 ASK의 보오율

  38. 모뎀(계속) • 전이중 ASK의 보오율 • ASK는 좋은 비트 전송율을 가지지만, 잡음 때문에 오늘날에는 사용하지 않음

  39. 모뎀(계속) • FSK(Frequency Shift Keying) • 반 이중 FSK의 보오율

  40. 모뎀(계속) • 전이중 FSK의 보오율

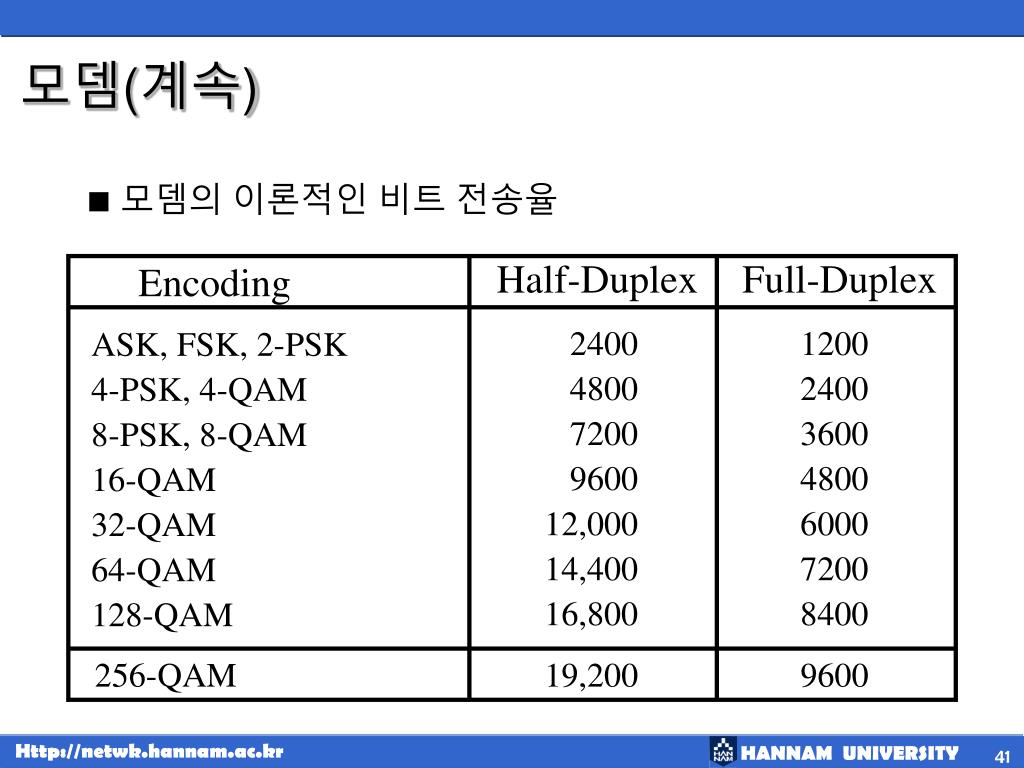

  41. 모뎀(계속) • 모뎀의 이론적인 비트 전송율 Half-Duplex Full-Duplex Encoding 2400 4800 7200 9600 12,000 14,400 16,800 1200 2400 3600 4800 6000 7200 8400 ASK, FSK, 2-PSK 4-PSK, 4-QAM 8-PSK, 8-QAM 16-QAM 32-QAM 64-QAM 128-QAM 256-QAM 19,200 9600

  42. 모뎀(계속) • 모뎀 표준 • Bell 모뎀 • ITU-T 모뎀

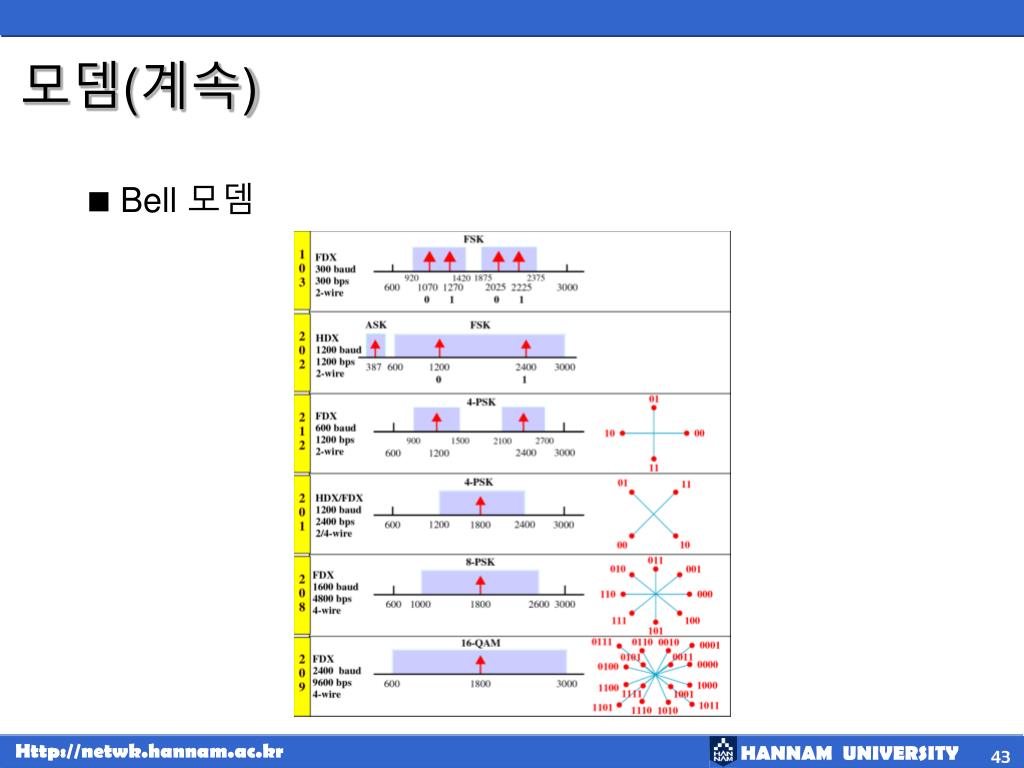

  43. 모뎀(계속) • Bell 모뎀

  44. 모뎀(계속) • ITU-T 모뎀 표준

  45. 모뎀(계속) • ITU-T/Bell Compatibility ITU-T Bell Baud Rate Bit Rate Modulation V.21 V.22 V.23 V.26 V.27 V.29 103 212 202 201 208 209 300 600 1200 1200 1600 2400 300 1200 1200 2400 4800 9600 FSK 4-PSK FSK 4-PSK 8-PSK 16-QAM

  46. 모뎀(계속) • 지능형 모뎀 • 자동응답과 다이얼링과 같은 여러 가지 부가적인 기능을 지원하는 소프트웨어 포함 • AT Command[parameter] command[parameter] … • EX) ATDT4088648902

  47. 모뎀(계속) • AT 명령 Command Meaning Parameters The number to dial 0 or 1 0 or 1 n A B D E H L P T Put modem in answer mode Use V.22bis at 1200 bps Dial the number Enable/disable echo printing Put modem on/off hook Adjust speaker volume Use pulse dialing Use tone dialing

  48. 6.5 요약
