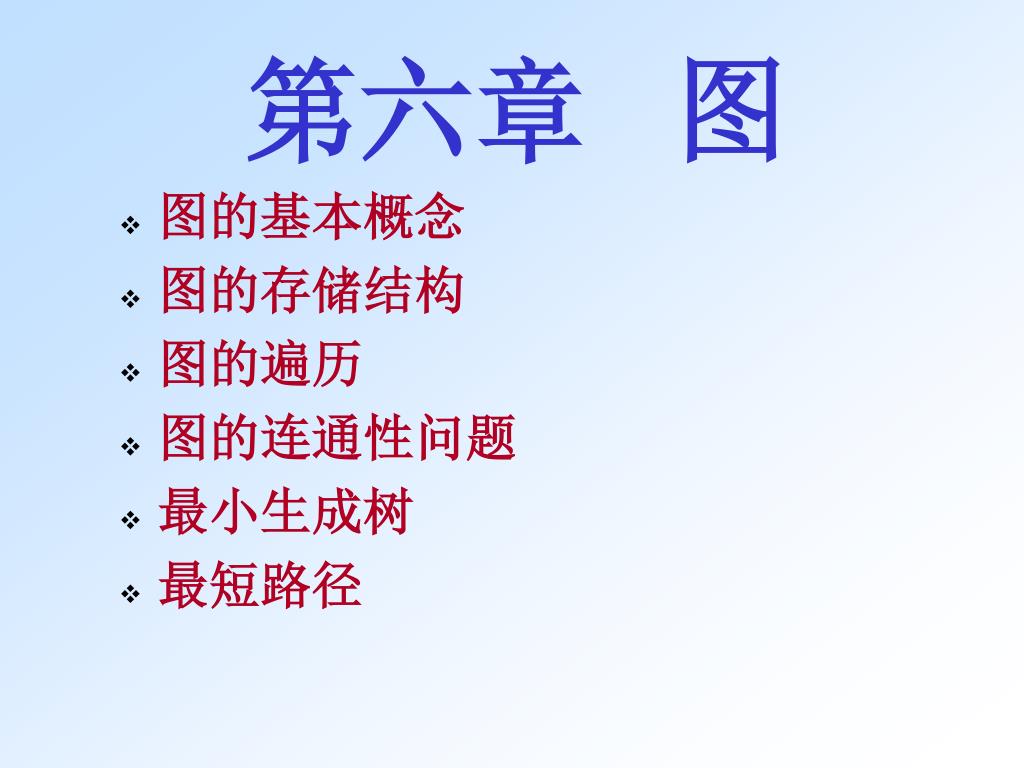

第六章图 • 图的基本概念 • 图的存储结构 • 图的遍历 • 图的连通性问题 • 最小生成树 • 最短路径

6.1 图的基本概念 • 定义：图是由非空的顶点集合(vertex)及顶点间的关系集合组成的一种数据结构： Graph＝( V, E ) 其中 V = { x | x 某个数据对象} 是顶点的有穷非空集合； E1 = {(x, y) | x, y  V } 或 E2 = {<x, y> | x, y  V && Path (x, y)} 其中， E1表示从 x 到 y 的边(edge)的集合，此时的图称为无向图。 E2 表示从 x 到 y 的一条弧，且称x为弧尾，y为弧头，这样的图称为有向图。

有向图与无向图在有向图中，顶点对 <x, y> 是有序的，即顶点间的连线有方向。在无向图中，顶点对(x, y)是无序的，即顶点间的连线无方向。 • 完全图若有 n 个顶点的无向图有 n(n-1)/2条边, 则此图为无向完全图。有 n 个顶点的有向图有n(n-1)条边, 则此图为有向完全图。 0 0 0 0 1 1 2 1 2 1 3 3 4 5 6 2 2

0 0 0 0 子图 1 2 1 1 2 2 3 3 3 3 • 邻接顶点如果 (u, v) 是 E(G) 中的一条边，则称 u 与 v 互为邻接顶点。 • 子图设有两个图 G＝(V, E) 和 G’＝(V’, E’)。若 V’ V 且 E’E, 则称图G’ 是图G 的子图。 • 权某些图的边具有与它相关的数据, 称之为权。这种带权图叫做网或者网络。

顶点的度一个顶点v的度是与它相关联的边的条数。记作TD(v)。在有向图中, 顶点的度等于该顶点的入度与出度之和。 • 顶点 v 的入度是以 v 为终点的有向边的条数, 记作 ID(v); 顶点 v 的出度是以 v 为始点的有向边的条数, 记作 OD(v)。 • 路径在图 G＝(V, E) 中, 若从顶点 vi 出发, 沿一些边经过一些顶点 vp1, vp2, …, vpm，到达顶点vj。则称顶点序列 (vi vp1 vp2 ... vpm vj) 为从顶点vi到顶点 vj的路径。它经过的边(vi, vp1)、(vp1, vp2)、...、(vpm, vj) 应是属于E的边。

A B E C F 有向图顶点的出度: 以顶点v 为弧尾的弧的数目; 顶点的入度: 以顶点v为弧头的弧的数目。例如: 顶点的度(TD)=出度(OD)+入度(ID) TD(B) =OD(B)+ID(B) = 3

路径长度非带权图的路径长度是指此路径上边的条数。带权图的路径长度是指路径上各边的权之和。路径长度非带权图的路径长度是指此路径上边的条数。带权图的路径长度是指路径上各边的权之和。 • 简单路径若路径上各顶点 v1,v2,...,vm 均不互相重复, 则称这样的路径为简单路径。 • 回路若路径上第一个顶点 v1 与最后一个顶点vm 重合, 则称这样的路径为回路或环。 0 0 0 1 2 1 2 1 2 3 3 3

A B E C F 如:从A到F长度为 3 的路径{A,B,C,F}

连通图与连通分量在无向图中, 若从顶点v1到顶点v2有路径, 则称顶点v1与v2是连通的。如果图中任意一对顶点都是连通的, 则称此图是连通图。非连通图的极大连通子图叫做连通分量。 • 强连通图与强连通分量在有向图中, 若对于每一对顶点vi和vj, 都存在一条从vi到vj和从vj到vi的路径, 则称此图是强连通图。非强连通图的极大强连通子图叫做强连通分量。

C B D A E F 无向图,若图中任意两个顶点之间都有路径相通，则称此图为连通图; C B D A 若无向图为非连通图，则图中各个极大连通子图称作此图的连通分量。 E F

A B E C F 有向图,若任意两个顶点之间都存在一条有向路径，则称此有向图为强连通图。否则，其各个强连通子图称作它的强连通分量。 A B E C F

C B D A E F 生成树:假设一个连通图有n个顶点和e 条边，其中n-1条边和n个顶点构成一个极小连通子图，称该极小连通子图为此连通图的生成树。在极小连通子图中增加一条边，则一定有环。在极小连通子图中去掉一条边，则成为非连通图。 C B D A E F

A D C B A F B C E D F E 有n个顶点，n-1条边的图必定是生成树吗？对非连通图，则称由各个连通分量的生成树的集合为此非连通图的生成森林。

6.2 图的存储结构 • 一、邻接矩阵 (Adjacency Matrix) • 在图的邻接矩阵表示中，有一个记录各个顶点信息的顶点表，还有一个表示各个顶点之间关系的邻接矩阵。 • 设图 A = (V, E)是一个有 n 个顶点的图, 图的邻接矩阵是一个二维数组 A.edge[n][n]，定义：

0 1 2 3 • 无向图的邻接矩阵是对称的; • 有向图的邻接矩阵可能是不对称的。 0 1 2

在有向图中, 统计第 i 行 1 的个数可得顶点 i 的出度，统计第 j 列 1 的个数可得顶点 j 的入度。 • 在无向图中, 统计第 i 行 (列) 1 的个数可得顶点i 的度。

8 2 3 6 9 3 2 5 4 0 1 1 网的邻接矩阵

adjvex nextarc info data firstarc 二、邻接表 (Adjacency List) • 邻接表:是图的一种链式存储结构。 • 弧的结点结构 adjvex; // 该弧所指向的顶点的位置 nextarc;// 指向下一条弧指针 info; // 该弧相关信息的指针 • 顶点的结点结构 data; // 顶点信息 firstarc; //指向第一条依附该顶点的弧

data adj dest link dest link  A A B C D 0 1 2 3 1 3  0 2 B C  1 D  0 无向图的邻接表同一个顶点发出的边链接在同一个边链表中，每一个链结点代表一条边(边结点), 结点中有另一顶点的下标 dest 和指针 link。

data adj dest link A  A B C 1 0 1 2 dest link 有向图的邻接表和逆邻接表  B 0 2  邻接表 (出边表) C data adj dest link  A B C 1 0 1 2  0  1 逆邻接表 (入边表)

6 A D data adj dest cost link 9  5 2 A B C D 0 1 2 3 15 36 网 (带权图) 的邻接表  28 B C 8  32  19 (顶点表) (出边表)

带权图的边结点中保存该边上的权值 cost。 • 顶点 i 的边链表的表头指针 adj 在顶点表的下标为 i 的顶点记录中，该记录还保存了该顶点的其它信息。 • 在邻接表的边链表中，各个边结点的链入顺序任意，视边结点输入次序而定。 • 设图中有 n 个顶点，e 条边，则用邻接表表示无向图时，需要 n 个顶点结点，2e 个边结点；用邻接表表示有向图时，若不考虑逆邻接表，只需 n 个顶点结点，e 个边结点。

6.3 图的遍历 • 从图中某一顶点出发访遍图中所有的顶点，且使每个顶点仅被访问一次，这一过程就叫做图的遍历 (Traversing Graph)。 • 图中可能存在回路，且图的任一顶点都可能与其它顶点相通，在访问完某个顶点之后可能会沿着某些边又回到了曾经访问过的顶点。 • 为了避免重复访问，可设置一个标志顶点是否被访问过的辅助数组 visited [ ]。

辅助数组 visited [ ] 的初始状态为 0, 在图的遍历过程中, 一旦某一个顶点 i被访问, 就立即让 visited [i] 为 1, 防止它被多次访问。 • 两种图的遍历方法: • 深度优先搜索 DFS (Depth First Search) • 广度优先搜索 BFS (Breadth First Search)

1 2 1 2 3 3 A B A B E E 7 5 4 5 4 G G D C D C 6 H I H I F F 8 9 8 9 深度优先搜索DFS ( Depth First Search ) • 深度优先搜索过程 7 6 前进回退深度优先生成树

DFS 在访问图中某一起始顶点 v 后, 由 v 出发, 访问它的任一邻接顶点 w1; 再从 w1 出发,访问与 w1邻接但还没有访问过的顶点 w2; 然后再从 w2 出发, 进行类似的访问, … 如此进行下去, 直至到达所有的邻接顶点都被访问过的顶点 u 为止。接着, 退回一步, 退到前一次刚访问过的顶点, 看是否还有其它没有被访问的邻接顶点。如果有, 则访问此顶点, 之后再从此顶点出发, 进行与前述类似的访问; 如果没有, 就再退回一步进行搜索。重复上述过程, 直到连通图中所有顶点都被访问过为止。

广度优先搜索BFS ( Breadth First Search ) 1 2 1 2 5 5 • 广度优先搜索过程 A B A B E E 4 3 7 4 3 G G D C 7 D C 6 6 H I H F I F 8 9 8 9 广度优先生成树

BFS在访问了起始顶点 v 之后, 由 v 出发, 依次访问 v 的各个未被访问过的邻接顶点 w1, w2, …, wt, 然后再顺序访问 w1, w2, …, wt 的所有还未被访问过的邻接顶点。再从这些访问过的顶点出发，再访问它们的所有还未被访问过的邻接顶点，… 如此做下去，直到图中所有顶点都被访问到为止。 • 广度优先搜索是一种分层的搜索过程, 每向前走一步可能访问一批顶点, 不像深度优先搜索那样有往回退的情况。因此, 广度优先搜索不是一个递归的过程。

为了实现逐层访问, 算法中使用了一个队列,以记忆正在访问的这一层和下一层的顶点,以便于向下一层访问。 • 为避免重复访问, 需要一个辅助数组 visited [ ]，给被访问过的顶点加标记。

图的连通性问题 连通分量 (Connected component) • 当无向图为非连通图时, 从图中某一顶点出发, 利用深度优先搜索算法或广度优先搜索算法不可能遍历到图中的所有顶点, 只能访问到该顶点所在的最大连通子图(连通分量)的所有顶点。 • 若从无向图的每一个连通分量中的一个顶点出发进行遍历, 可求得无向图的所有连通分量。

求连通分量的算法需要对图的每一个顶点进行检测：若已被访问过，则该顶点一定是落在图中已求得的连通分量上；若还未被访问，则从该顶点出发遍历图，可求得图的另一个连通分量。求连通分量的算法需要对图的每一个顶点进行检测：若已被访问过，则该顶点一定是落在图中已求得的连通分量上；若还未被访问，则从该顶点出发遍历图，可求得图的另一个连通分量。 • 对于非连通的无向图，所有连通分量的生成树组成了非连通图的生成森林。

A H K L M N B C D I E O F G J 非连通无向图的三个连通分量 A H K L M N B C D I E O F G J 非连通图的连通分量的极小连通子图

A I J A I B H B H C D F H B E G F C D G E D F 连通图和它的连通分量

6.4 图的应用 • 最小生成树 • 最短路径 • 拓扑排序

一、最小生成树 ( minimum cost spanning tree ) • 使用不同的遍历图的方法，可以得到不同的生成树；从不同的顶点出发，也可能得到不同的生成树。 • 按照生成树的定义，n 个顶点的连通网的生成树有 n 个顶点、n-1 条边。生成树的代价：设G=（V，E）是一个无向连通网，生成树上各边的权值之和称为该生成树的代价。最小生成树：在图G所有生成树中，代价最小的生成树称为最小生成树。

最小生成树的概念可以应用到许多实际问题中。最小生成树的概念可以应用到许多实际问题中。例如：在n个城市之间建造通信网络，至少要架设n-1条通信线路，而每两个城市之间架设通信线路的造价是不一样的，那么如何设计才能使得总造价最小？ • 构造最小生成树的准则： • 必须使用且仅使用该网络中的n-1 条边来联结网中的 n 个顶点； • 不能使用产生回路的边； • 各边上的权值的总和达到最小。

普里姆(Prim)算法 • 普里姆算法的基本思想：从连通网 N = { V, E }中的某一顶点 u0 出发, 选择与它关联的具有最小权值的边 ( u0, v ), 将其顶点加入到生成树顶点集合U中。以后每一步从一个顶点在 U 中,而另一个顶点不在 U 中的各条边中选择权值最小的边(u, v), 把它的顶点加入到集合 U 中。如此继续下去, 直到网络中的所有顶点都加入到生成树顶点集合 U 中为止。 • 采用邻接矩阵作为图的存储表示。

28 0 1 0 1 0 1 10 10 10 14 16 5 6 2 5 6 2 5 6 2 18 24 12 25 25 4 3 4 3 4 3 22 原图 (a) (b) 0 1 0 1 0 1 10 10 10 14 16 5 6 2 5 6 2 5 6 2 25 25 12 25 12 4 3 4 3 4 3 22 22 22 (c) (d) (e) (f)

在构造过程中，还设置了两个辅助数组： • lowcost[ ] 存放生成树顶点集合内顶点到生成树外各顶点的各边上的当前最小权值； • nearvex[ ] 记录生成树顶点集合外各顶点距离集合内哪个顶点最近(即权值最小)。例： 28 0 1 10 14 16 5 6 2 18 24 12 25 4 3 22

0 1 2 3 4 5 6 0 28    10  lowcost • 若选择从顶点0出发，即u0 = 0，则两个辅助数组的初始状态为： • 然后反复做以下工作： • 在 lowcost [ ]中选择 nearvex[i] -1 && lowcost[i]最小的边, 用 v 标记它。则选中的权值最小的边为(nearvex[v], v), 相应的权值为 lowcost[v]。 nearvex -1 0 0 0 0 0 0

将 nearvex[v] 改为-1, 表示它已加入生成树顶点集合。 • 将边 (nearvex[v], v, lowcost[v] ) 加入生成树的边集合。 • 取 lowcost[i] = min{ lowcost[i], Edge[v][i] }，即用生成树顶点集合外各顶点 i 到刚加入该集合的新顶点 v 的距离 Edge[v][i] 与原来它们到生成树顶点集合中顶点的最短距离lowcost[i] 做比较, 取距离近的作为这些集合外顶点到生成树顶点集合内顶点的最短距离。

如果生成树顶点集合外顶点 i 到刚加入该集合的新顶点 v 的距离比原来它到生成树顶点集合中顶点的最短距离还要近，则修改nearvex[i] : nearvex[i] = v。表示生成树外顶点i到生成树内顶点v当前距离最近。 0 1 2 3 4 5 6 0 28    10  lowcost nearvex -1 0 0 0 0 0 0 选 v=5 选边 (0,5)

顶点v=5加入生成树顶点集合： 0 1 2 3 4 5 6 0 28   2510  lowcost nearvex -1 0 0 0 5-1 0 选 v=4 选边 (5,4) 28 0 1 0 1 10 10 14 16 5 6 2 5 6 2 18 24 12 25 25 4 3 4 3 22 原图边 (0,5,10)加入生成树

顶点v=4加入生成树顶点集合： 0 1 2 3 4 5 6 0 28  22251024 lowcost nearvex -1 0 04-1-14 选 v=3 选边 (4,3) 28 0 1 0 1 10 10 14 16 5 6 2 5 6 2 18 24 12 25 25 4 3 4 3 22 22 原图边 (5,4,25)加入生成树

顶点v=3加入生成树顶点集合： 0 1 2 3 4 5 6 0 28 1222251018 lowcost nearvex -1 0 3-1-1-13 选 v=2 选边 (3,2) 28 0 1 0 1 10 10 14 16 5 6 2 5 6 2 18 24 12 12 25 25 4 3 4 3 22 22 原图边 (4,3,22)加入生成树

顶点v=2加入生成树顶点集合： 0 1 2 3 4 5 6 01612222510 18 lowcost nearvex -12-1-1-1-1 3 选 v=1 选边 (2,1) 28 0 1 0 1 10 10 14 16 16 5 6 2 5 2 18 24 12 12 25 25 4 3 4 3 22 22 原图边 (3,2,12)加入生成树

顶点v=1加入生成树顶点集合： 0 1 2 3 4 5 6 0161222251014 lowcost nearvex -1-1-1-1-1-11 选 v=6 选边 (1,6) 28 0 1 0 1 10 10 14 16 14 16 5 6 2 5 6 2 18 24 12 12 25 25 4 3 4 3 22 22 原图边 (2,1,16)加入生成树

顶点v=6加入生成树顶点集合： 0 1 2 3 4 5 6 0161222251014 lowcost nearvex -1-1-1-1-1-1-1 28 0 1 0 1 10 10 14 16 14 16 5 6 2 5 6 2 24 18 12 12 25 25 4 3 4 3 22 22 原图边 (1,6,14)加入生成树

最后生成树中边集合里存入得各条边为： (0, 5, 10), (5, 4, 25), (4, 3, 22), (3, 2, 12), (2, 1, 16), (1, 6, 14) • 注意：当各边有相同权值时，由于选择的随意性，产生的生成树可能不唯一。当各边的权值不相同时，产生的生成树是唯一的。

2. 克鲁斯卡尔 (Kruskal) 算法 克鲁斯卡尔算法的基本思想：设有一个有 n 个顶点的连通网 N = { V, E }, 最初先构造一个只有 n 个顶点而没有边的非连通图 T = { V,  }, 图中每个顶点自成一个连通分量。在 E 中选择一条具有最小权值的边, 若该边的两个顶点落在不同的连通分量上，则将此边加入到 T 中；否则将此边舍去，重新选择一条权值最小的边。如此重复下去，直到所有顶点在同一个连通分量上为止。
