Presentation Transcript

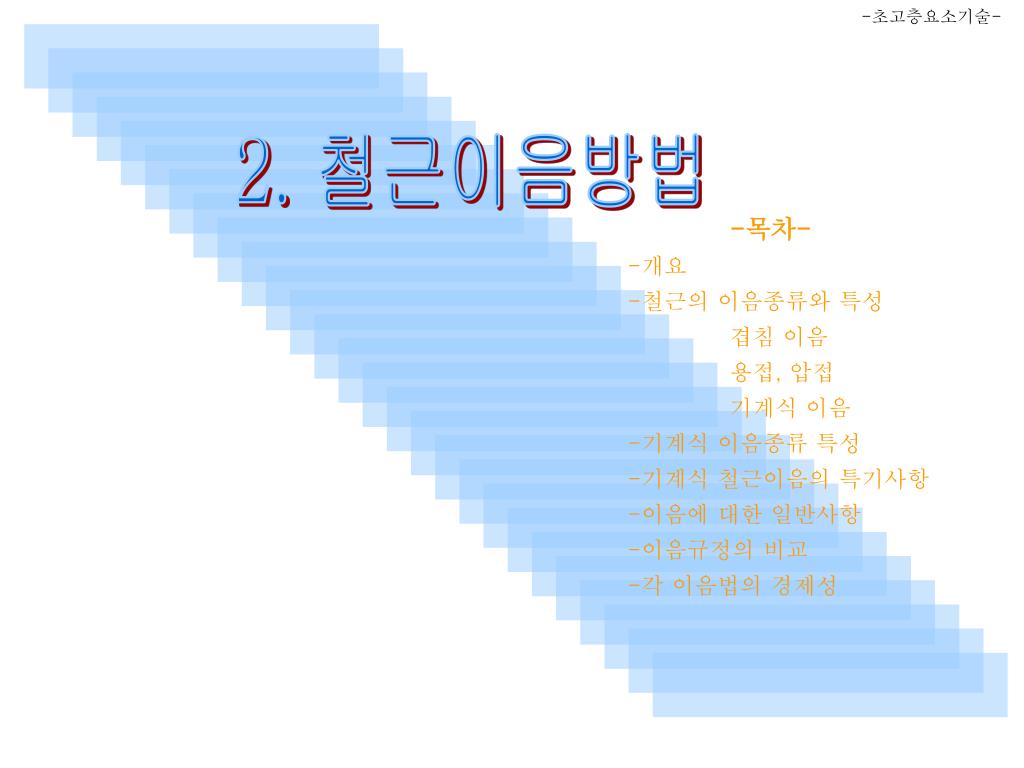

  1. -초고층요소기술- 2. 철근이음방법 -목차- -개요 -철근의 이음종류와 특성 겹침 이음 용접, 압접 기계식 이음 -기계식 이음종류 특성 -기계식 철근이음의 특기사항 -이음에 대한 일반사항 -이음규정의 비교 -각 이음법의 경제성

  2. 2. 철근이음방법 초고층요소기술_채희대 1.개요 철근의 이음은 보편적으로 겹침이음.........그러나, 철근이 굵어지면 순간격확보가 어렵고 겹침이음길이의 증가 겹침이음부위가 한곳에 몰리는 구조적인 문제점의 발생 구조물의 대형화 및 고층화(고강도 장스팬 건물의 수요증대) 코어선행공법에 따른주철근의구조적 일체화 문제 해결필요 고강도 철근의 사용성 증가 효율적이며 시공하기 간편한 철근의 정착 및 이음법 고려 철근물량의감소에 의한 경제성 확보 흙막이 가설공사에서 이음길이 확보 곤란시 작업성 조밀한 철근 배근 방지에 의한 콘크리트 충진성 향상 구조적 일체화 및 이음 정착 기준 만족

  3. -초고층요소기술- 이음법의 종류와 특성 2.철근의 이음 갈고리 정착 겹침 이음 시공이 가장 간단, 타이음에 비해 경제적 소형 부재의 이음에 효과적이며 전문 기능공 필요없음 보-기둥접합부에서의 정착길이 확보의 어려움 철근의 이음길이확보의 어려움 갈고리 길이, 겹침이음 길이를 위한 철근손실

  4. -초고층요소기술- 자동용접인경우 품질 균일, 피로강도에 강함(내진) 순간격확보에 기계적 이음보다 유리 시공이 어렵고 시공시간이 길다. 시공비용이 높고 용접상태의 확인점검이 어렵다. 고강도 철근은 용접주변의 철근강도가 저하한다. 작업이 까다로워 숙련공이 필요하다. 용접, 압접 작업과정`

  5. -초고층요소기술- 접합시 신축길이가 없고, 숙련된 기능공 불필요 CONC 타설시 품질관리용이, 탑다운공사등의 이음에 유리 철근을 공장에서 가공해야 한다. 철근단부의 나사부분의 단면적이 감소하여 고강도철근의 내력이 크게 저감 철근의 가공 정밀도가높아야 함 기계식 이음 편체 사용식 나사 가공식 볼트 체결식 강관 압착식 그라우팅 식 박스 매입식` 작업과정`

  6. -초고층요소기술- 3.기계식이음종류 철근압착설비 유압잭 유압펌프 고압슬리브

  7. -초고층요소기술- 기계식 이음법의 장점

  8. -초고층요소기술- 기계적 철근이음 특기사항 STATIC TENSILE TEST : CSA G40 시험도 4.품질 인증 시험후 파단은 이음부위를 피한다. 재료 규격품 사용 인장강도 및 연신율 시공 불순물확실제거 커플러완전고정 배근도와 비교 검사 형상,규격,성능 타설전 검사 20EA마다 1EA

  9. -초고층요소기술- 이음에 대한 일반 사항 콘크리트 구조설계 기준 (1)D35를 초과 철근 겹침이음 불가. (2)다발철근의 겹침이음 ①다발 내의개개 철근에 대한 겹침이음길이를 기본으로 결정함. ②단, 한다발 내에서 각 철근의 이음은 한 곳에서 중복 불가. ③두 다발 철근 겹침이음 불가. (3)휨부재에서 서로 직접 접촉되지 않게 겹침이음된 철근은 횡방향으로 소요 겹침이음길이의 1/5또는 15Cm 중 작은 값 이상 떨어지지 않아야 한다. (4)용접이음과 기계적 연결 ①용접이음은 철근의 설계기준항복강도 fy의 125%이상을 발휘할 수 있는 완전 용접이어야 한다. ②기계적 연결은 철근의 설계기준항복강도 fy의 125%이상을 발휘할 수 있는 완전 기계적 연결이어야 한다. ③ ①또는 ②의 요구조건을 만족하지 않는 용접이음이나 기계적 연결은 D16 이하의 철근에만 허용한다. 5.이음기준 기계이음의 설치규정 ① 콘크리트 표준시방서-건교부 ② ACI-318 기계이음의 성능규정 ① 콘크리트 표준시방서-건교부 ② ACI-318

  10. -초고층요소기술- 이음규정의 비교

  11. -초고층요소기술- D25 A급 이음 - 8M철근 (SD40) D29 A급 이음 - 8M철근 (SD40) D32 A급 이음 - 8M철근 (SD40) 사용시의 경제성 비교-어느 중소기업의 평가값을 따옴 고려한 사항들 단위 : 원

  12. -초고층요소기술- THE END THE END THE END THE END

  13. -초고층요소기술-

  14. -초고층요소기술- 각 이음법의 단점 요약

  15. -초고층요소기술- 철근이음에 대한 일반사항 * 철근의 이음은 설계도 또는 시방서에 규정되어 있거나 책임기술자가 승인한곳 이 외에는 이음을 해서는 안된다. * D29 이상의 철근을 겹침이음을 할 경우 책임감리원의 승인을 받아야 한다. * 기계적 이음 및 용접이음은 책임감리원의 승인시 사용할 수 있다. * 휨부재에서 직접 접촉되지 않게 겹침이음된 철근의 간격은 이음길이의 1/5 이하, 15cm 이하로 한다. * 압축을 받는 부재에서 서로 다른 철근은 겹침이음을 할 때의 이음길이는 굵은 철근의 정착길이, 가는 철근의이음길이 중 큰것으로 한다. * 상부철근 : 이음길이 아래 30cm를초과되게 굳지않은 콘크리트를 친 수평철근 * 위 이음길이는 도막되지 않은 철근, 일반콘크리트를 기준으로 작성되었음. * 피복두께나 철근의 순간격이 규정보다 적을경우는 표의 인장철근 이음길이의1.5배로 하여야한다.
