  1. Microprocesador

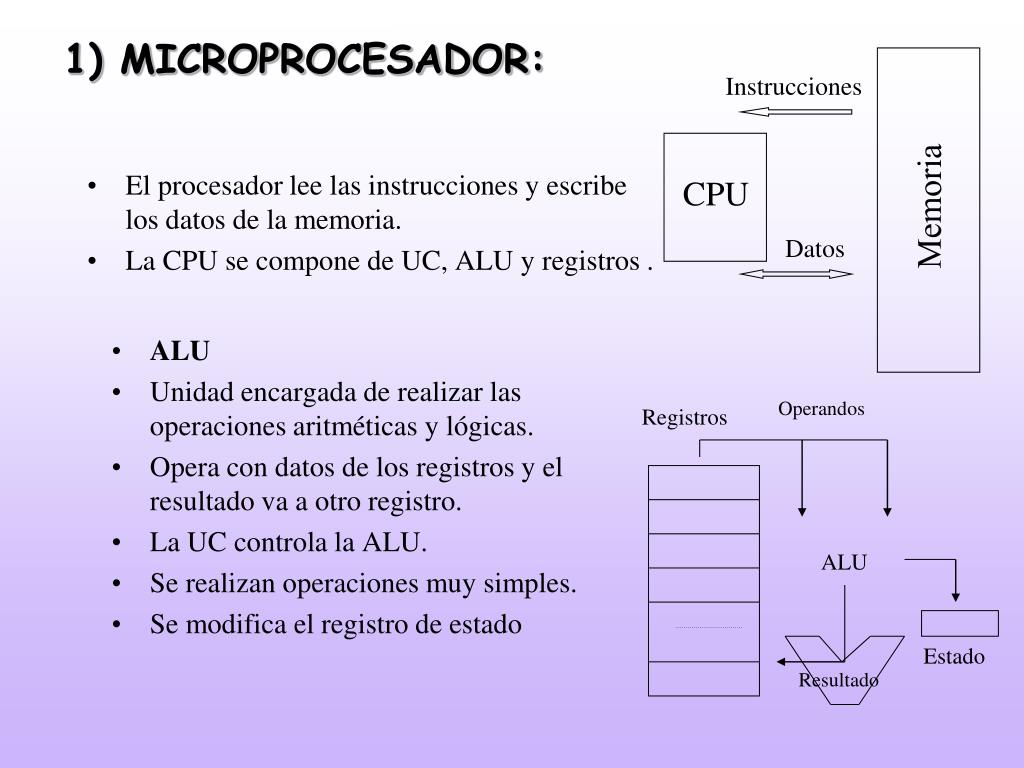

  2. Operandos Registros Instrucciones CPU ALU Memoria Datos Estado Resultado 1) MICROPROCESADOR: • El procesador lee las instrucciones y escribe los datos de la memoria. • La CPU se compone de UC, ALU y registros . • ALU • Unidad encargada de realizar las operaciones aritméticas y lógicas. • Opera con datos de los registros y el resultado va a otro registro. • La UC controla la ALU. • Se realizan operaciones muy simples. • Se modifica el registro de estado

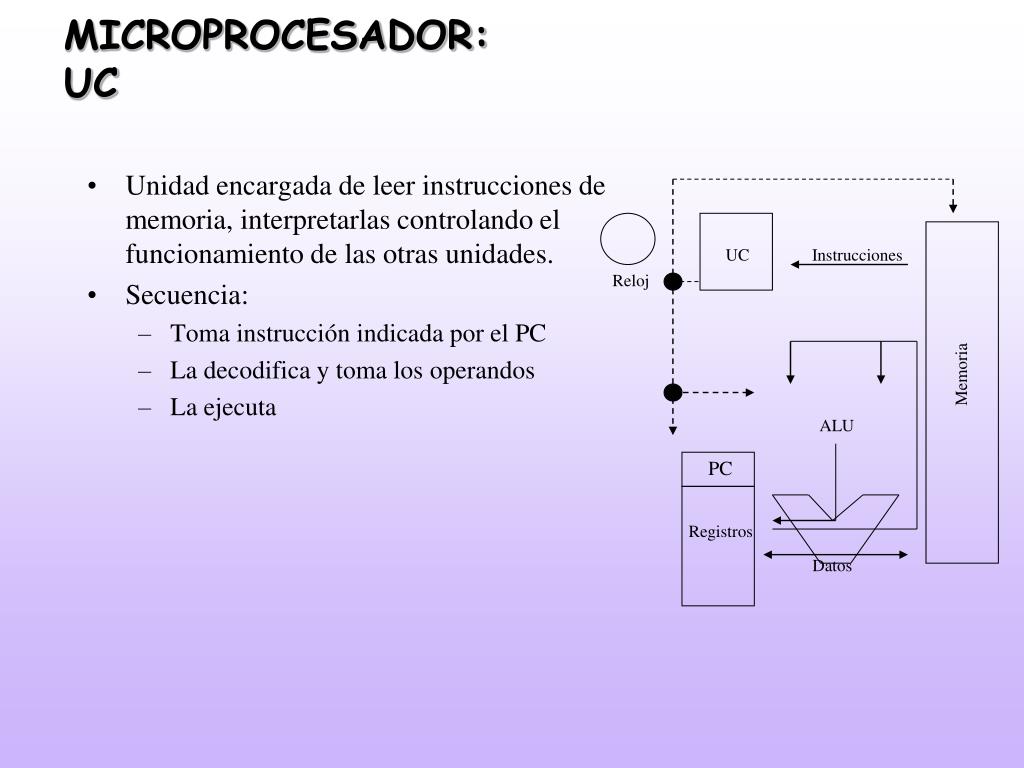

  3. UC Instrucciones Reloj Memoria ALU PC Registros Datos MICROPROCESADOR: UC • Unidad encargada de leer instrucciones de memoria, interpretarlas controlando el funcionamiento de las otras unidades. • Secuencia: • Toma instrucción indicada por el PC • La decodifica y toma los operandos • La ejecuta

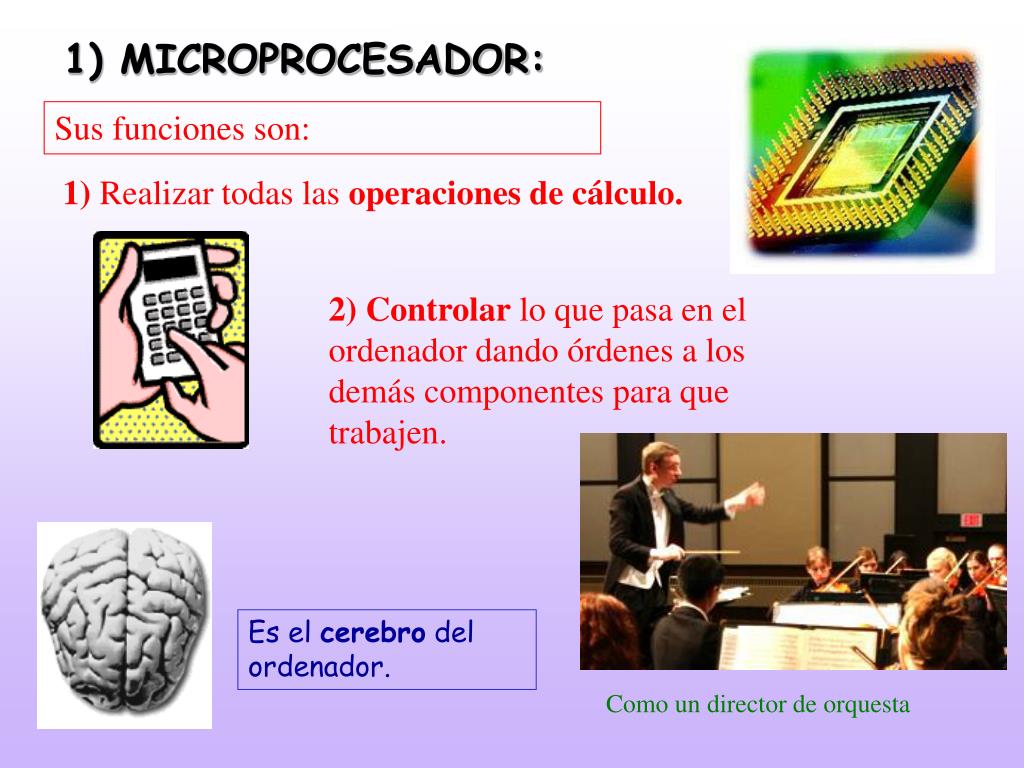

  4. 1) MICROPROCESADOR: 1) Realizar todas las operaciones de cálculo. 2) Controlar lo que pasa en el ordenador dando órdenes a los demás componentes para que trabajen. Es el cerebro del ordenador. Como un director de orquesta Sus funciones son:

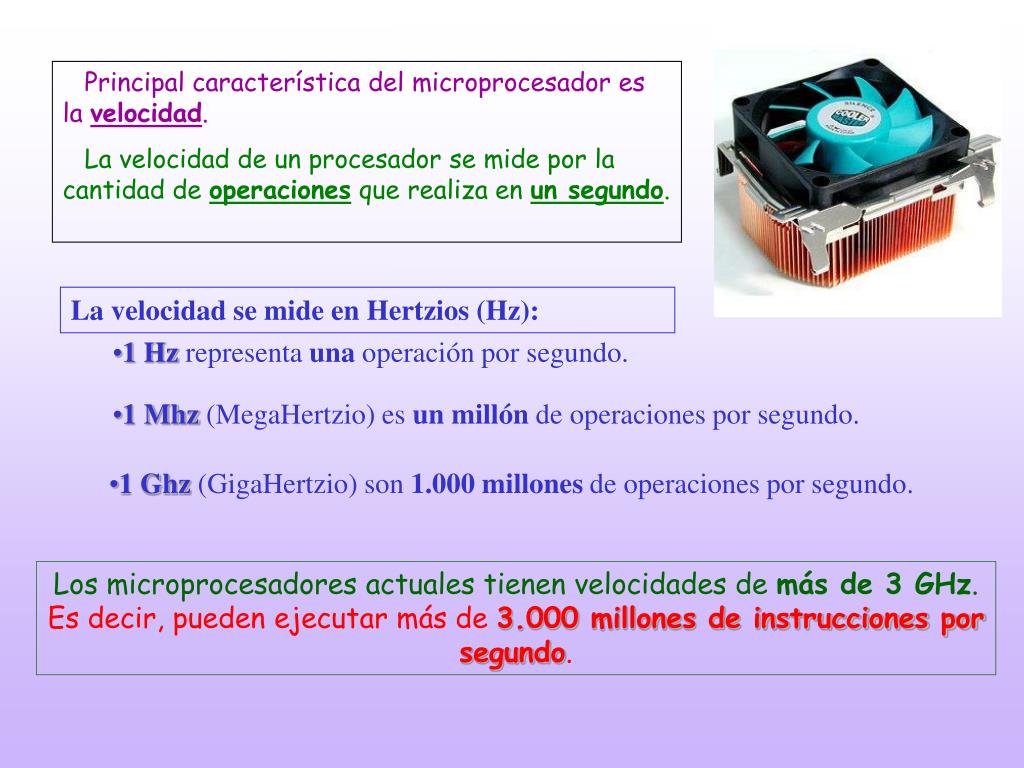

  5. Principal característica del microprocesador es la velocidad. La velocidad de un procesador se mide porla cantidad de operaciones que realiza en un segundo. La velocidad se mide en Hertzios (Hz): • 1 Hz representa una operación por segundo. • 1 Mhz (MegaHertzio) es un millón de operaciones por segundo. • 1 Ghz (GigaHertzio) son 1.000 millones de operaciones por segundo. Los microprocesadores actuales tienen velocidades de más de 3 GHz.Es decir, pueden ejecutar más de 3.000 millones de instrucciones por segundo.

  6. EL PROCESADOR - EFICIENCIA • La eficiencia de micro código significa la cantidad de pulsos de reloj de microprocesador requeridos para ejecutar una instrucción particular. • La instrucción se divide en 5 pasos: • FETCH: obtiene una instrucción de la memoria RAM o cache. • DECODE: se refiere a la interpretación de la instrucción. • GET: se efectúa la carga de datos para ser utilizados junto a las instrucciones, estos datos se denominan “operandos” • EXECUTE: es la ejecución de la instrucción. • WRITE BACK: el resultado de la ejecución se almacena en los registros internos de la computadora.

  7. Las empresas INTEL y AMD fabrican la mayor parte de microprocesadores del mercado. Microprocesadores del mercado:

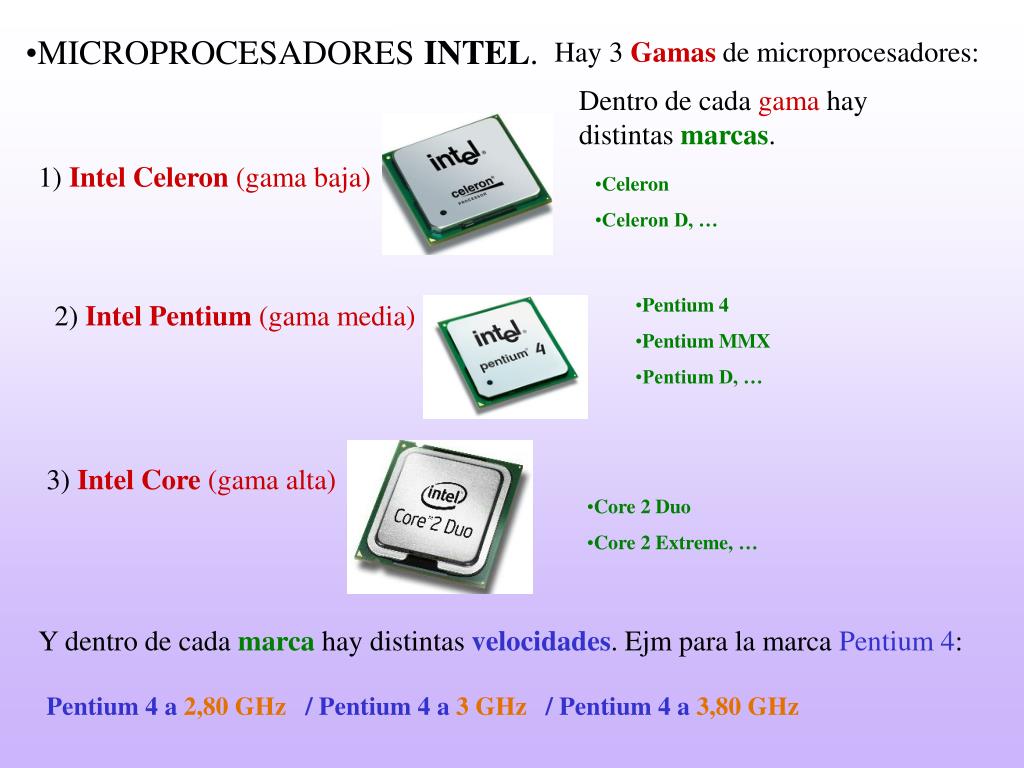

  8. 1) Intel Celeron(gama baja) 2) Intel Pentium(gama media) 3) Intel Core(gama alta) • MICROPROCESADORES INTEL. Hay 3 Gamas de microprocesadores: Dentro de cada gama hay distintas marcas. • Celeron • Celeron D, … • Pentium 4 • Pentium MMX • Pentium D, … • Core 2 Duo • Core 2 Extreme, … Y dentro de cada marca hay distintas velocidades. Ejm para la marca Pentium 4: Pentium 4 a 2,80 GHz / Pentium 4 a 3 GHz / Pentium 4 a 3,80 GHz

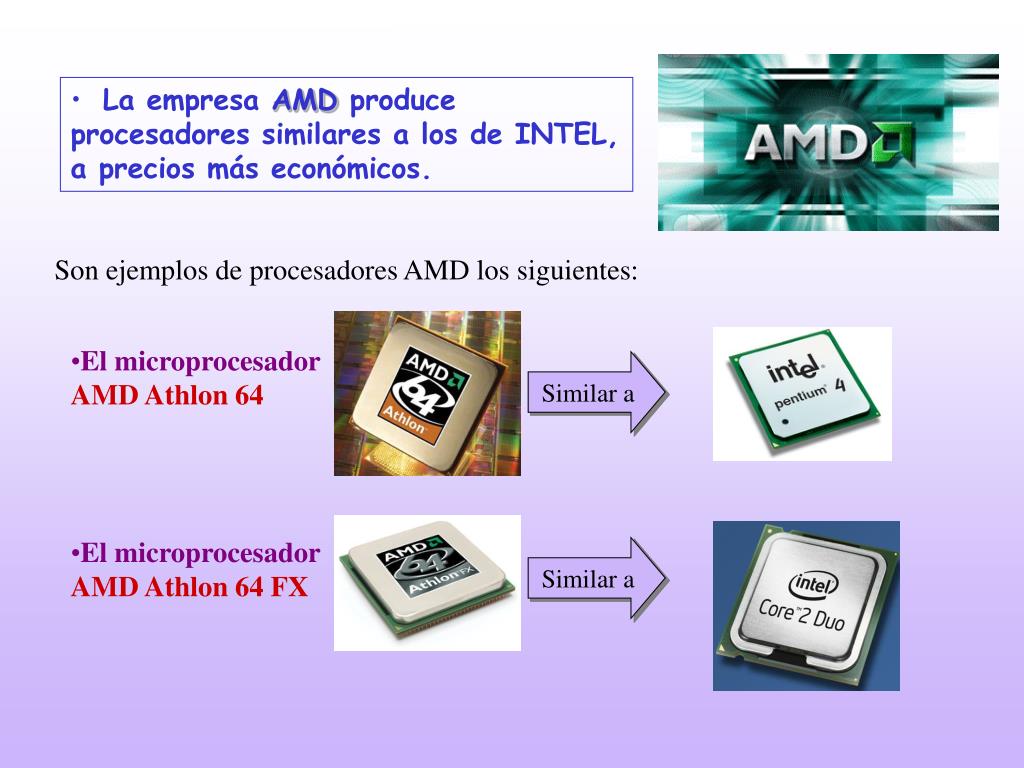

  9. La empresa AMD produce procesadores similares a los de INTEL, a precios más económicos. • El microprocesador AMD Athlon 64 Similar a • El microprocesador AMD Athlon 64 FX Similar a Son ejemplos de procesadores AMD los siguientes:

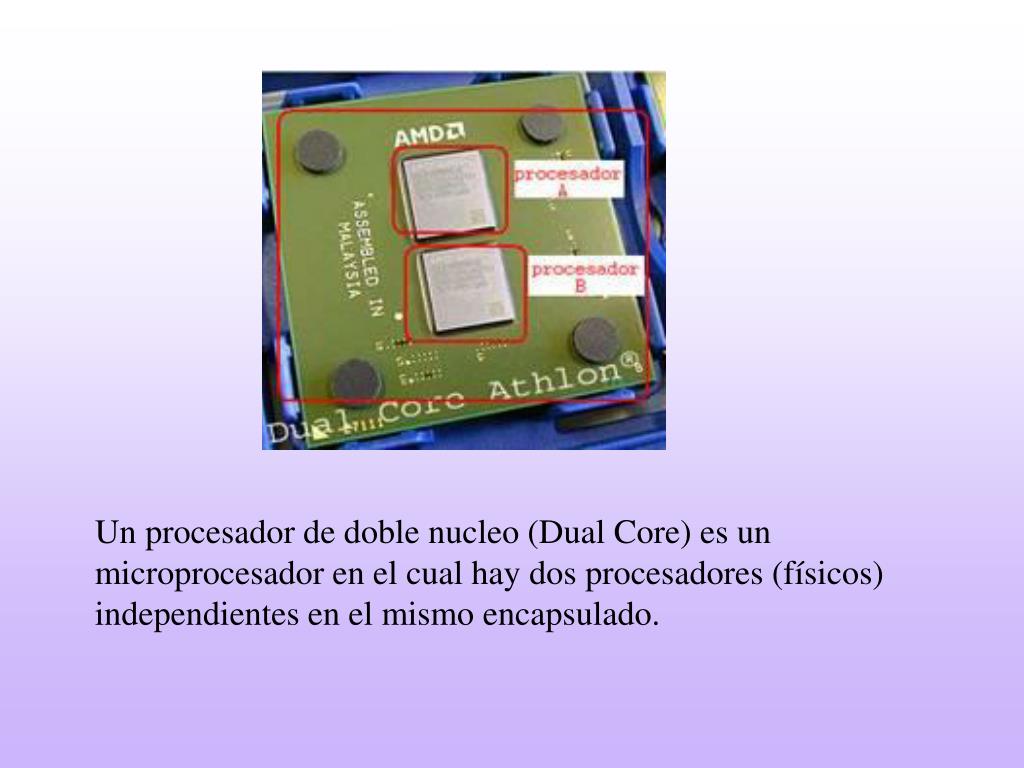

  10. Un procesador de doble nucleo (Dual Core) es un microprocesador en el cual hay dos procesadores (físicos) independientes en el mismo encapsulado.

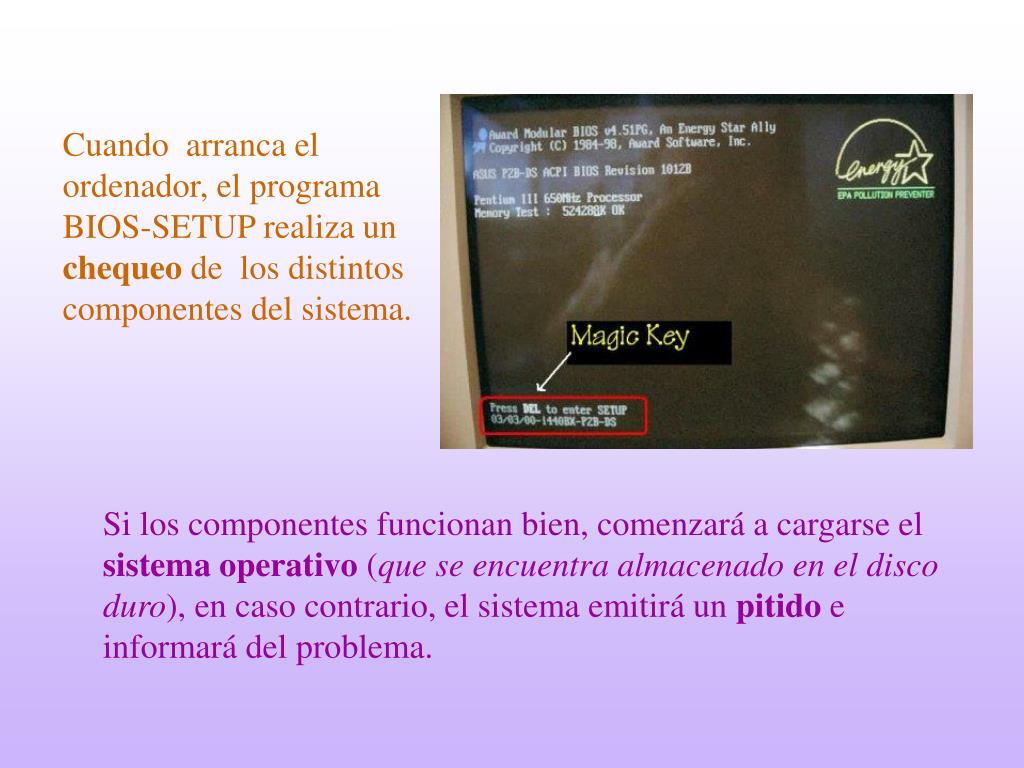

  11. Cuando arranca el ordenador, el programa BIOS-SETUP realiza un chequeo de los distintos componentes del sistema. Si los componentes funcionan bien, comenzará a cargarse el sistema operativo (que se encuentra almacenado en el disco duro), en caso contrario, el sistema emitirá un pitido e informará del problema.

  12. Y ahora.... A practicar lo que has aprendido. Estudia para mañana. ¡Suerte!
