  1. 第四节 光的折射

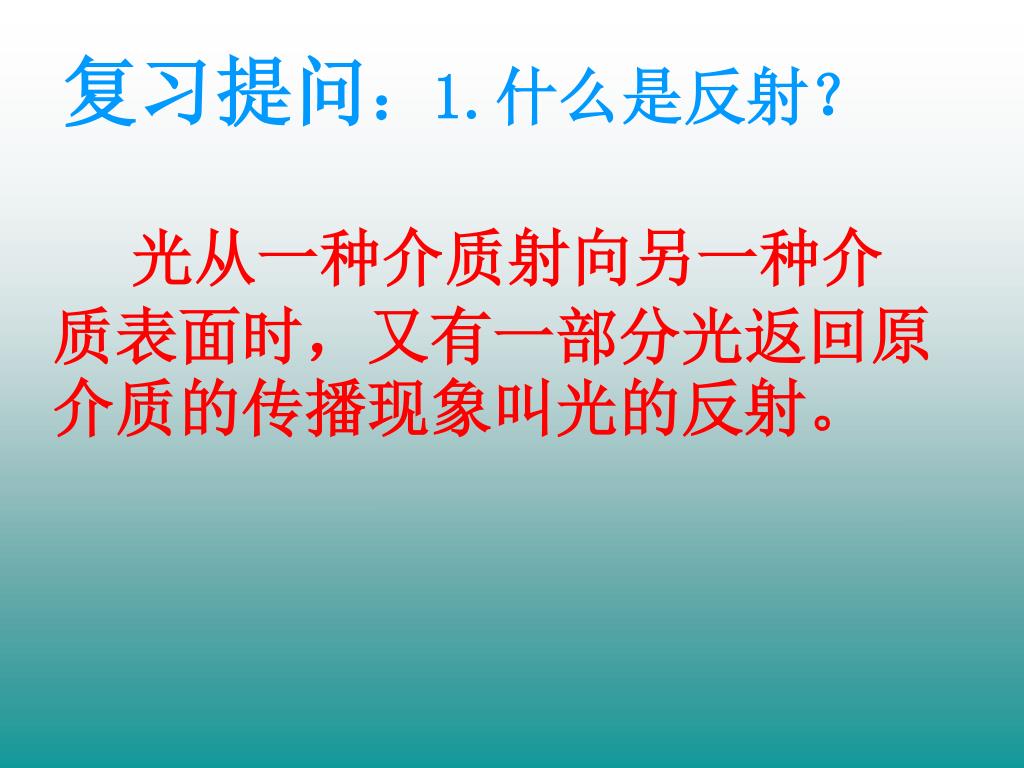

  2. 复习提问：1.什么是反射？ 光从一种介质射向另一种介质表面时，又有一部分光返回原介质的传播现象叫光的反射。

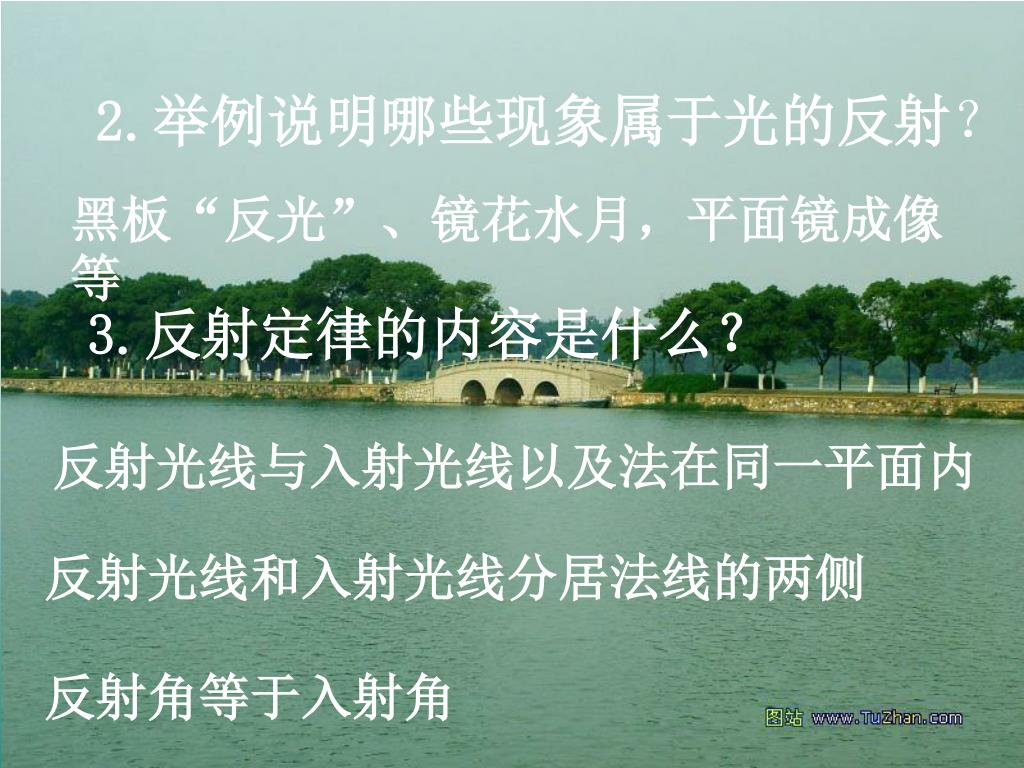

  3. 2.举例说明哪些现象属于光的反射？ 黑板“反光”、镜花水月，平面镜成像等 3.反射定律的内容是什么？ 反射光线与入射光线以及法在同一平面内 反射光线和入射光线分居法线的两侧 反射角等于入射角

  4. 观察思考：插入水中的筷子看上去是弯折的，这是不是因为来自筷子的光在通过水和空气的过程中发生了某种变化？请仔细观察演示实验。观察思考：插入水中的筷子看上去是弯折的，这是不是因为来自筷子的光在通过水和空气的过程中发生了某种变化？请仔细观察演示实验。 无水 加水

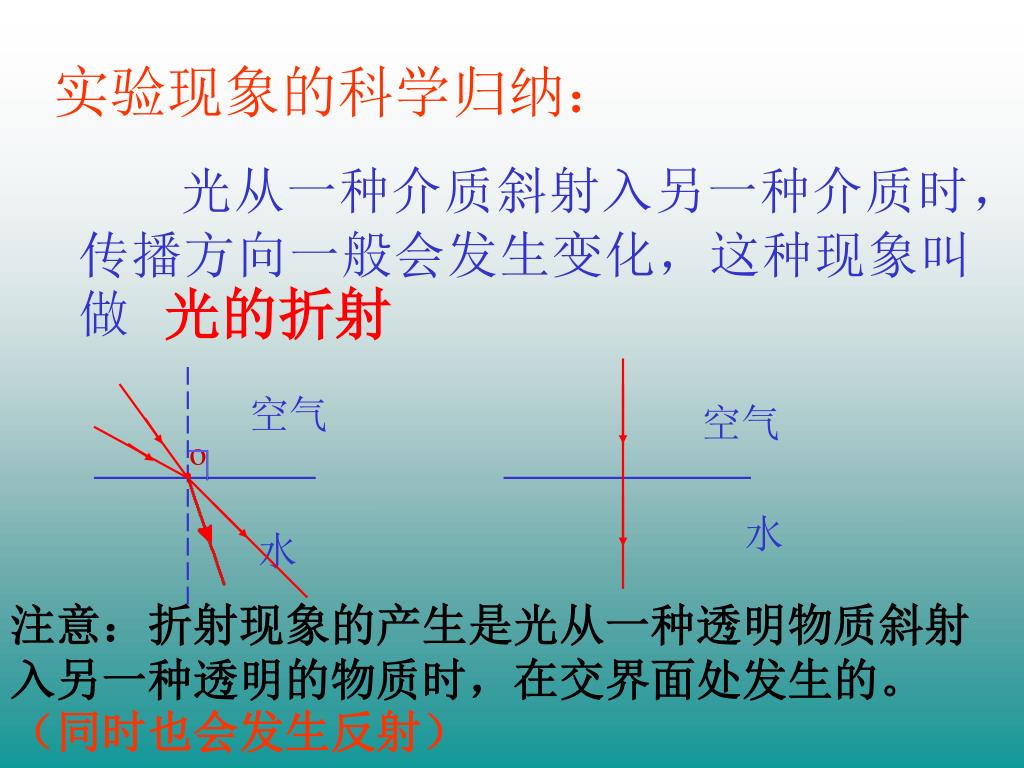

  5. 实验现象的科学归纳： 光从一种介质斜射入另一种介质时，传播方向一般会发生变化，这种现象叫做 光的折射 空气 空气 . o 水 水 注意：折射现象的产生是光从一种透明物质斜射入另一种透明的物质时，在交界面处发生的。（同时也会发生反射）

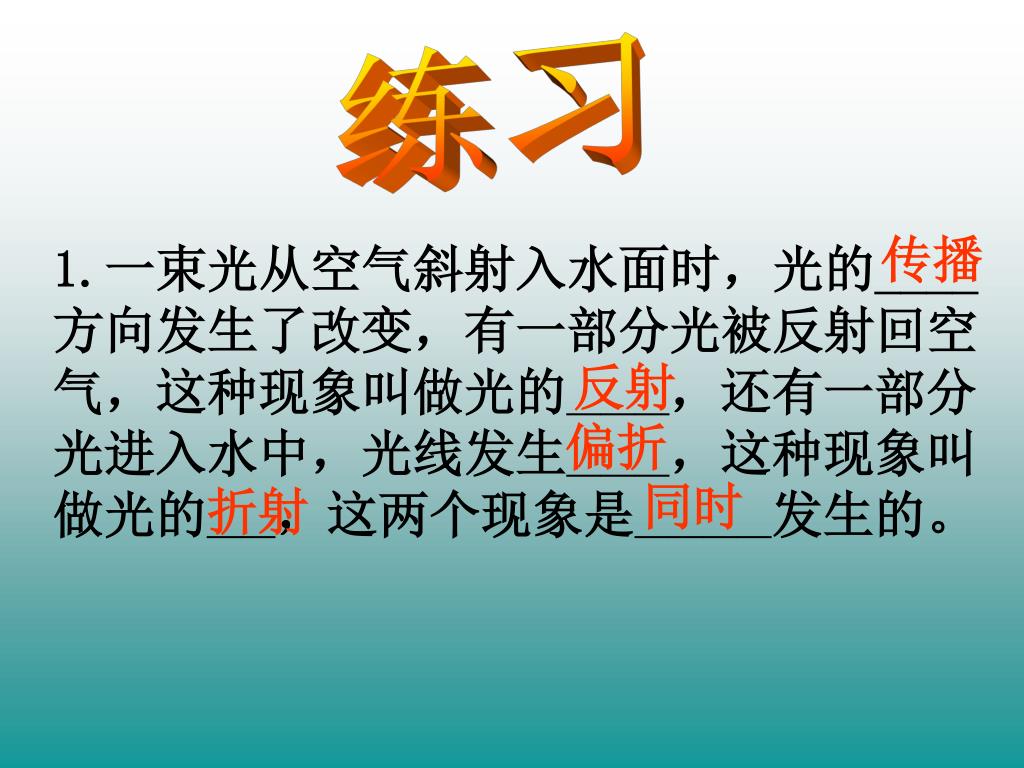

  6. 练习 传播 1.一束光从空气斜射入水面时，光的____方向发生了改变，有一部分光被反射回空气，这种现象叫做光的———，还有一部分光进入水中，光线发生———，这种现象叫做光的——，这两个现象是————发生的。 反射 偏折 同时 折射

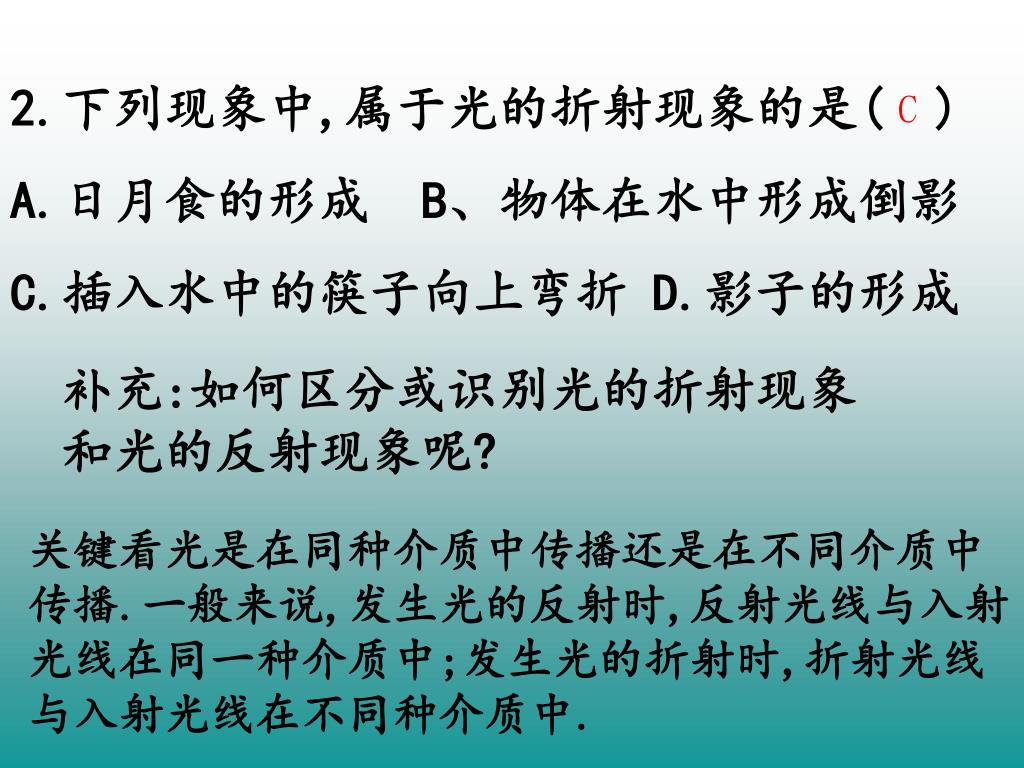

  7. 2.下列现象中,属于光的折射现象的是( ) A.日月食的形成 B、物体在水中形成倒影 C.插入水中的筷子向上弯折 D.影子的形成 C 补充:如何区分或识别光的折射现象和光的反射现象呢? 关键看光是在同种介质中传播还是在不同介质中传播.一般来说,发生光的反射时,反射光线与入射光线在同一种介质中;发生光的折射时,折射光线与入射光线在不同种介质中.

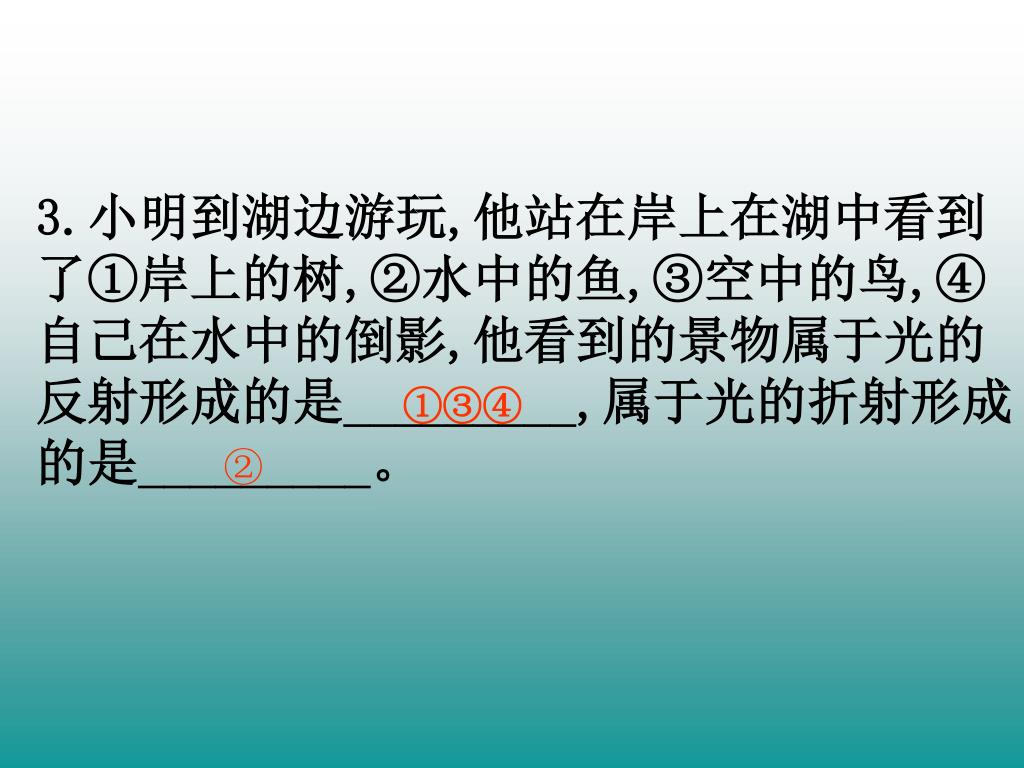

  8. 3.小明到湖边游玩,他站在岸上在湖中看到了①岸上的树,②水中的鱼,③空中的鸟,④自己在水中的倒影,他看到的景物属于光的反射形成的是_________,属于光的折射形成的是_________。3.小明到湖边游玩,他站在岸上在湖中看到了①岸上的树,②水中的鱼,③空中的鸟,④自己在水中的倒影,他看到的景物属于光的反射形成的是_________,属于光的折射形成的是_________。 ①③④ ②

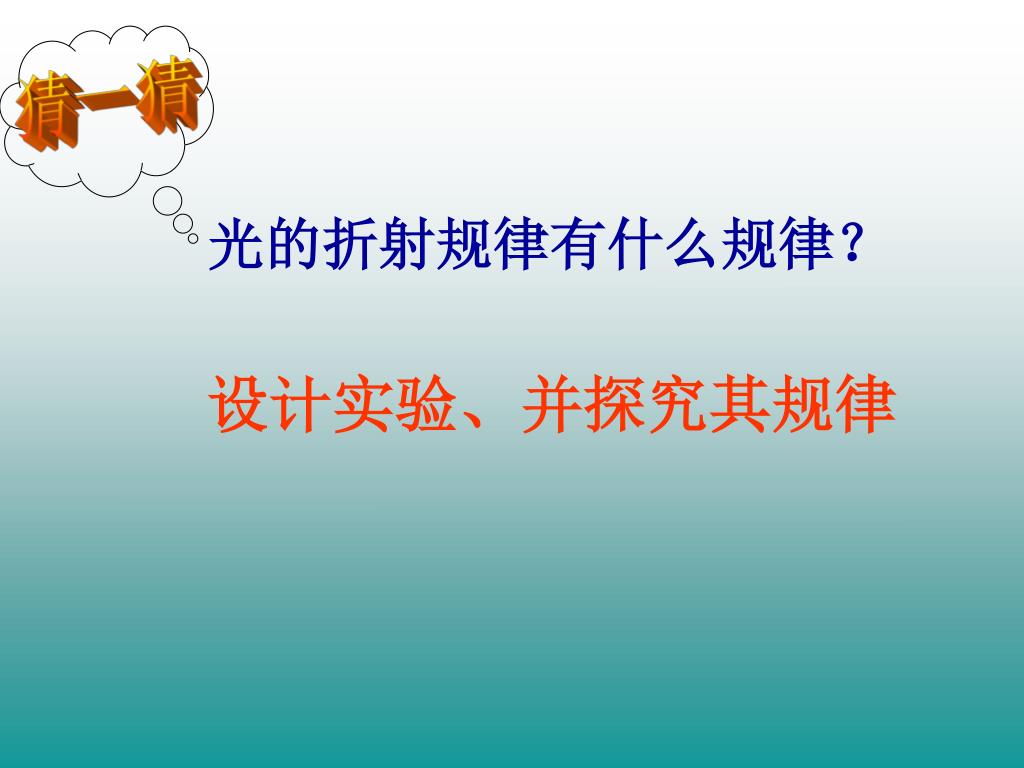

  9. 猜一猜 光的折射规律有什么规律？ 设计实验、并探究其规律

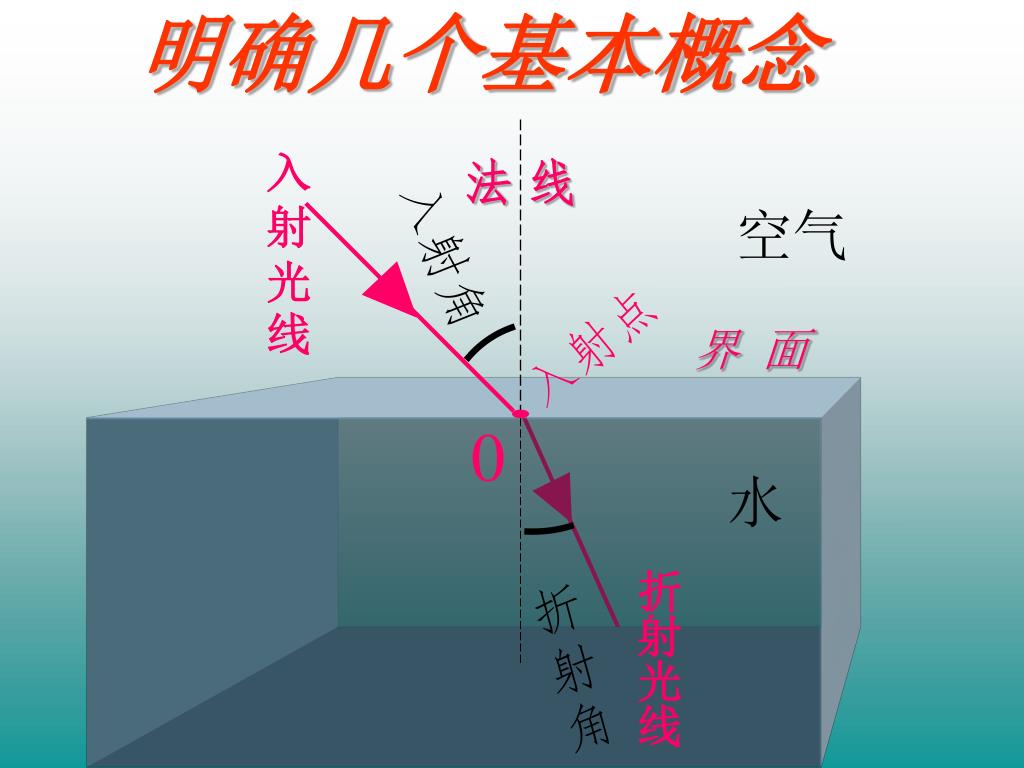

  10. 明确几个基本概念 入射光线 法 线 入射角 空气 入射点 界 面 0 水 折射光线 折射角

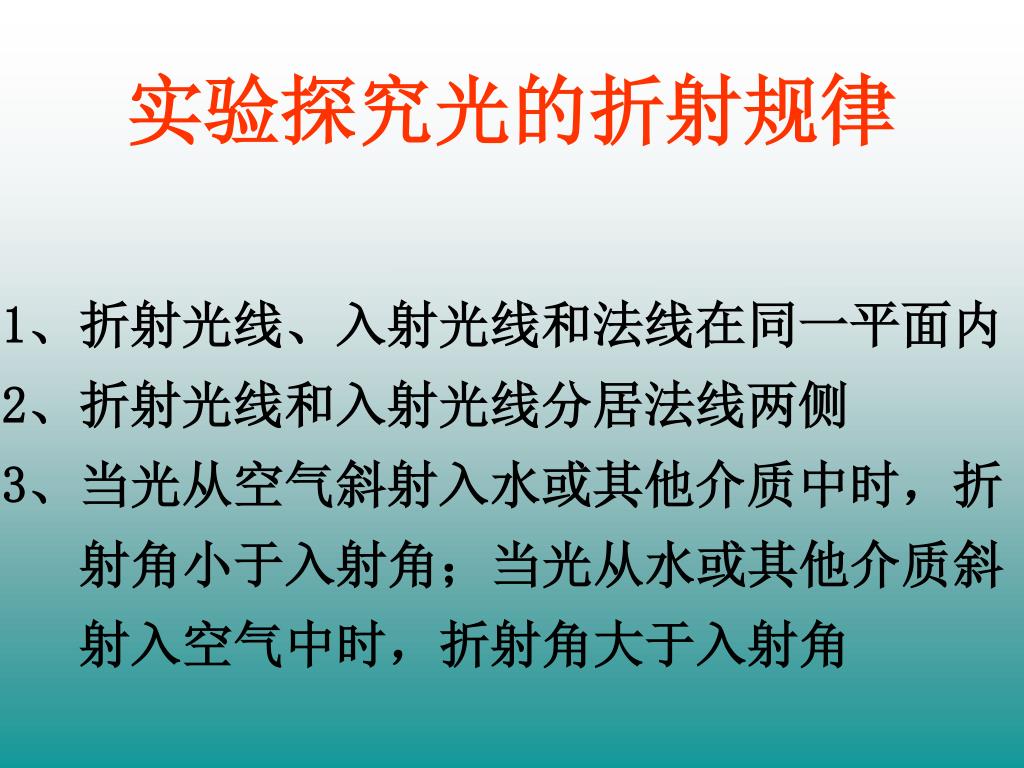

  11. 实验探究光的折射规律 1、折射光线、入射光线和法线在同一平面内 2、折射光线和入射光线分居法线两侧 3、当光从空气斜射入水或其他介质中时，折 射角小于入射角；当光从水或其他介质斜 射入空气中时，折射角大于入射角

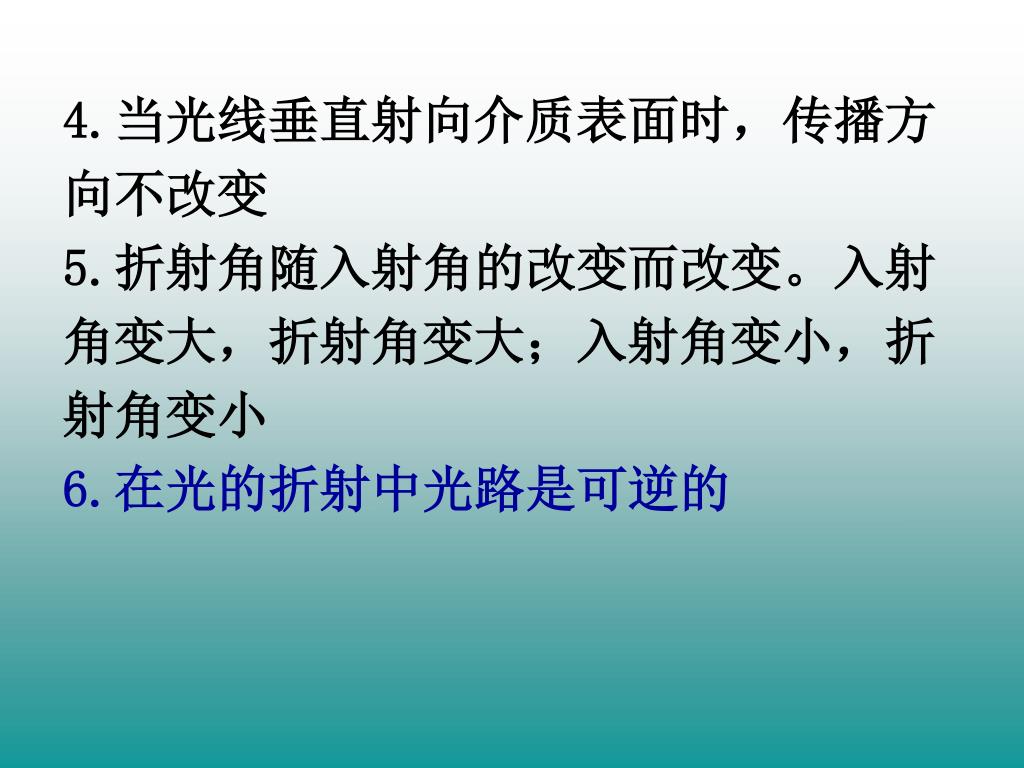

  12. 4.当光线垂直射向介质表面时，传播方向不改变4.当光线垂直射向介质表面时，传播方向不改变 5.折射角随入射角的改变而改变。入射角变大，折射角变大；入射角变小，折射角变小 6.在光的折射中光路是可逆的

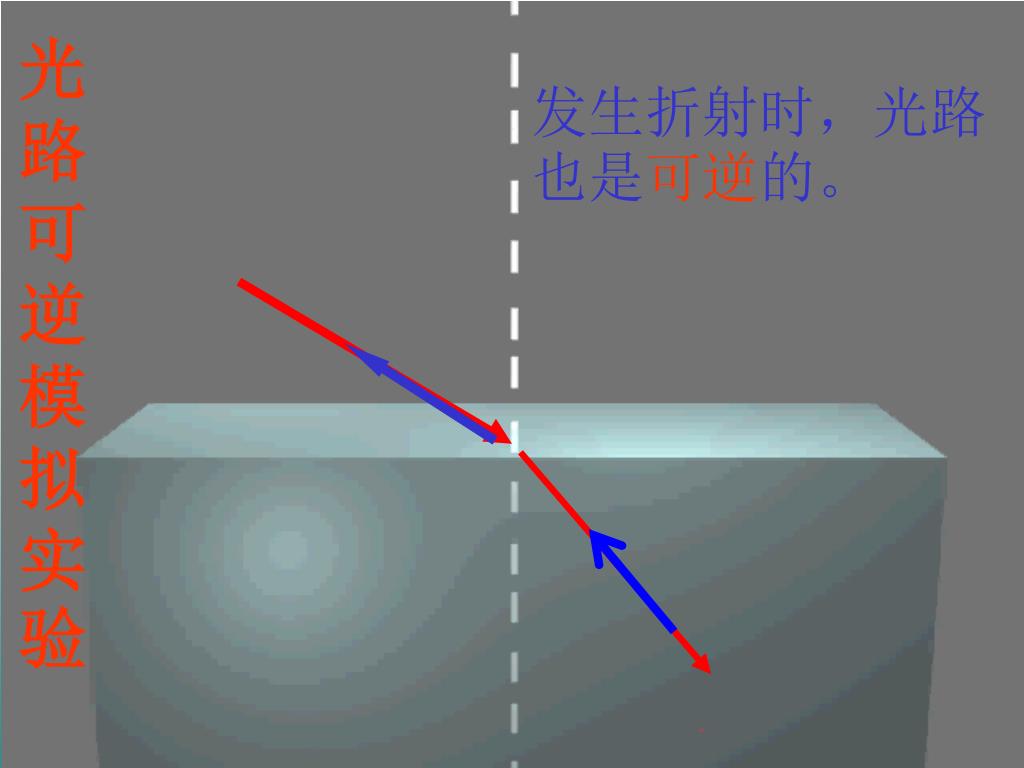

  13. 光路可逆模拟实验 发生折射时，光路 也是可逆的。

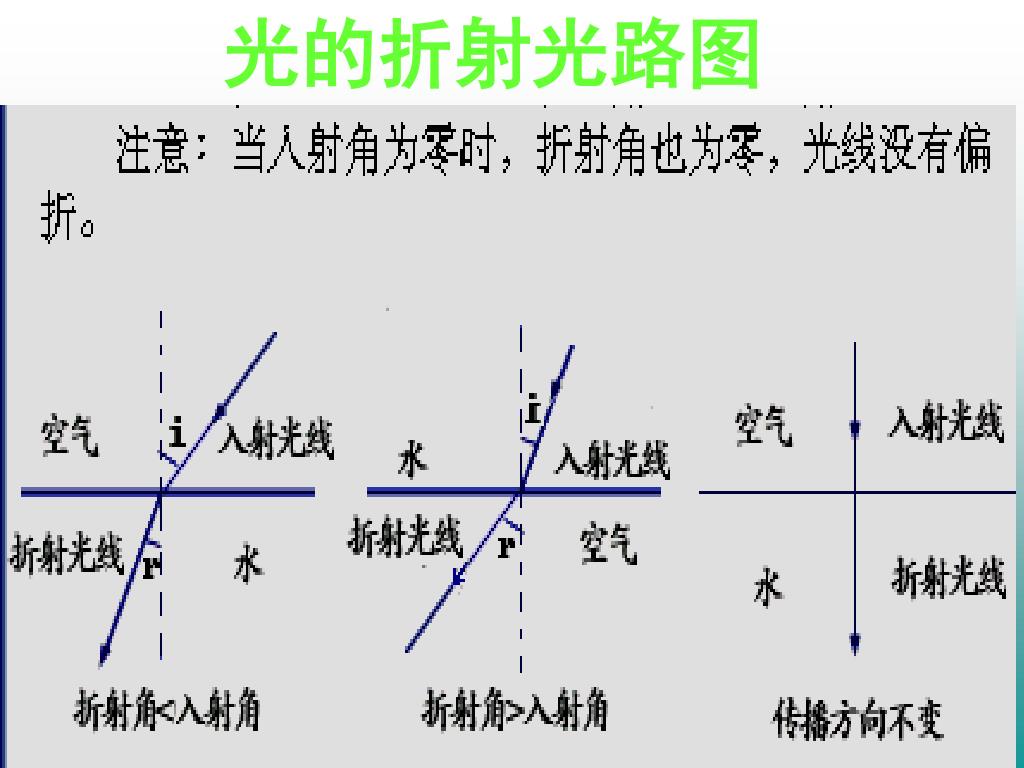

  14. 光的折射光路图

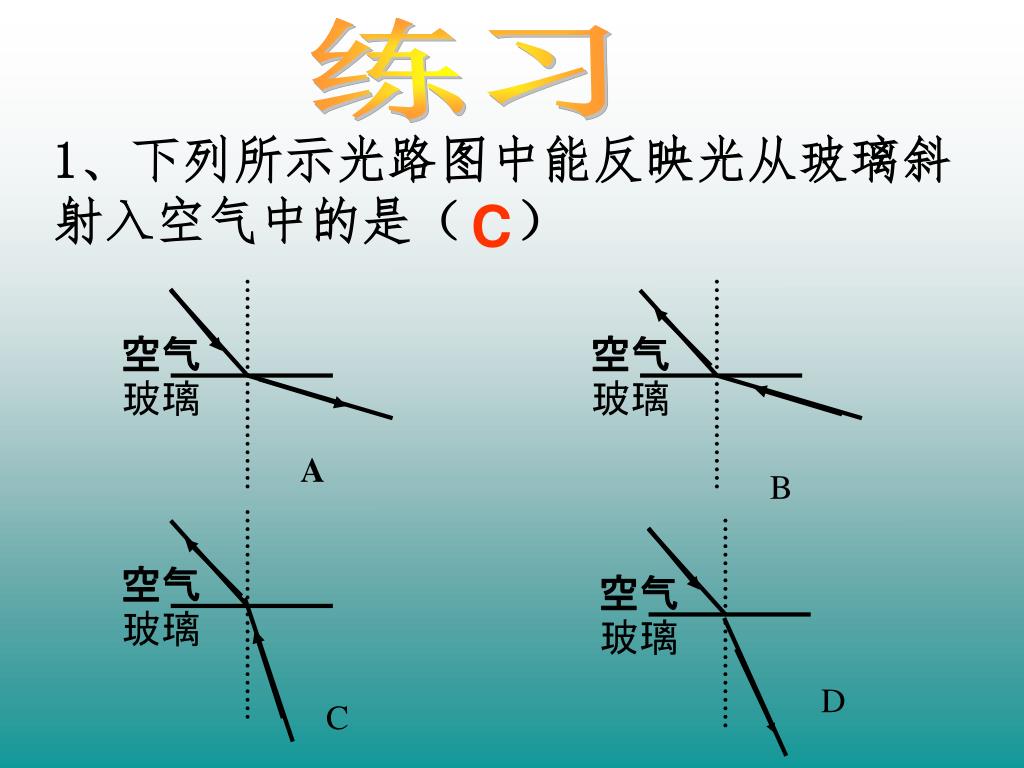

  15. 空气 玻璃 空气 玻璃 A B 空气 空气 玻璃 玻璃 D C 练习 1、下列所示光路图中能反映光从玻璃斜射入空气中的是（ ） C

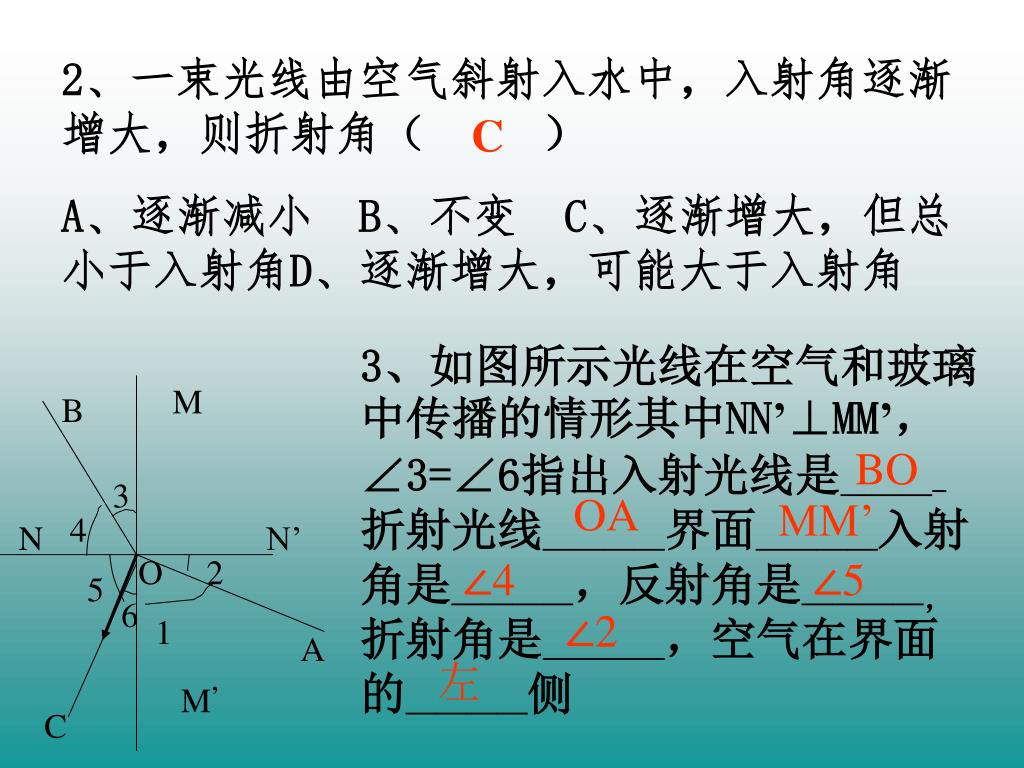

  16. M B 3 4 N N’ O 2 5 6 1 A M’ C 2、一束光线由空气斜射入水中，入射角逐渐增大，则折射角（ ） A、逐渐减小 B、不变 C、逐渐增大，但总小于入射角D、逐渐增大，可能大于入射角 C 3、如图所示光线在空气和玻璃中传播的情形其中NN’⊥MM’，∠3=∠6指出入射光线是———-折射光线————界面————入射角是————，反射角是————，折射角是————，空气在界面的————侧 BO OA MM’ ∠4 ∠5 ∠2 左

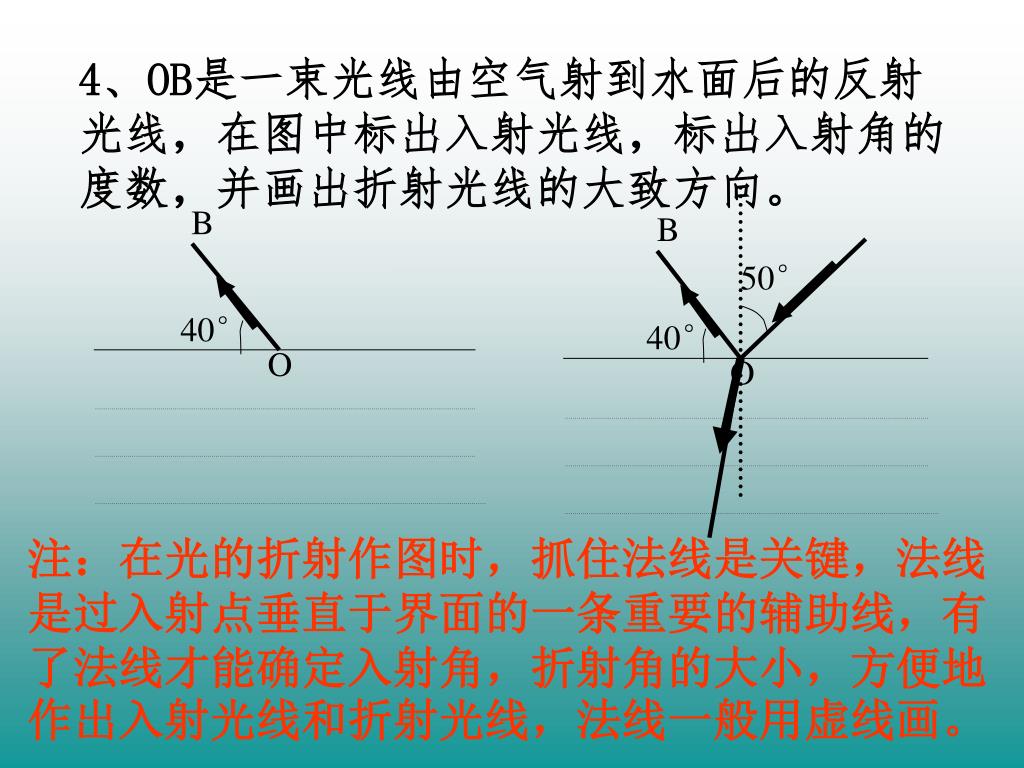

  17. B B 50° 40° 40° O O 4、OB是一束光线由空气射到水面后的反射光线，在图中标出入射光线，标出入射角的度数，并画出折射光线的大致方向。 注：在光的折射作图时，抓住法线是关键，法线是过入射点垂直于界面的一条重要的辅助线，有了法线才能确定入射角，折射角的大小，方便地作出入射光线和折射光线，法线一般用虚线画。

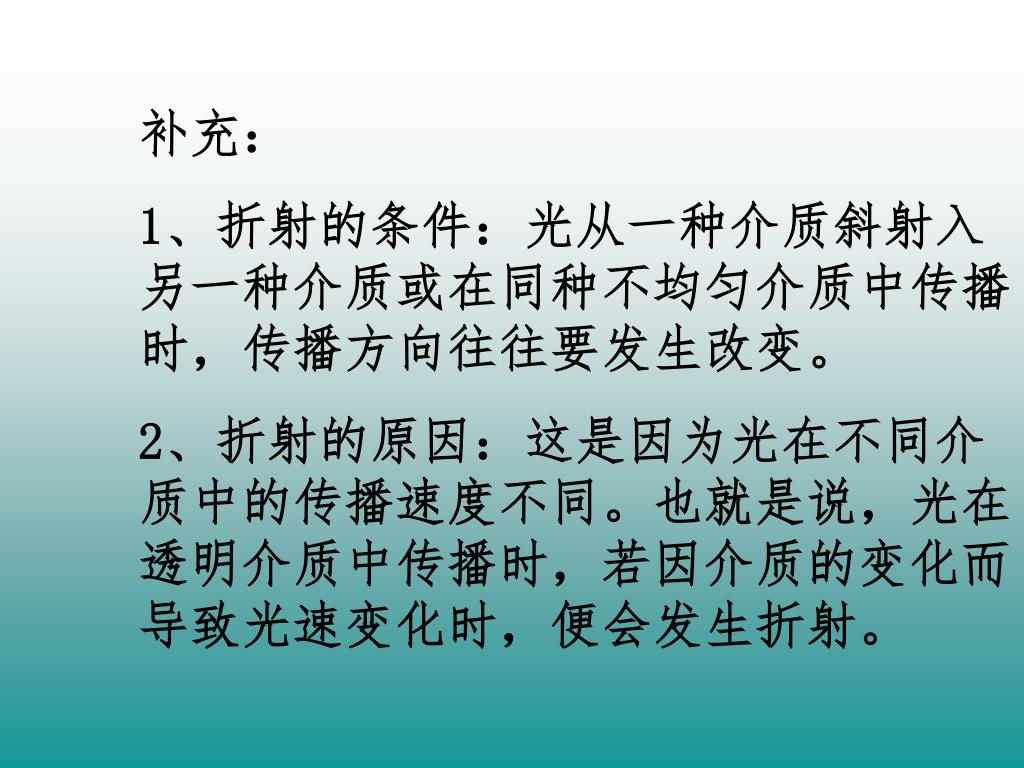

  18. 补充： 1、折射的条件：光从一种介质斜射入另一种介质或在同种不均匀介质中传播时，传播方向往往要发生改变。 2、折射的原因：这是因为光在不同介质中的传播速度不同。也就是说，光在透明介质中传播时，若因介质的变化而导致光速变化时，便会发生折射。

  19. 光的折射现象

  20. 光的折射现象

  21. 海市蜃楼 光的折射现象

  22. 钓鱼湾 储光羲 日暮待情人 垂钓绿湾春 维舟绿杨岸 荷动知鱼散 潭清疑水浅 春深杏花乱

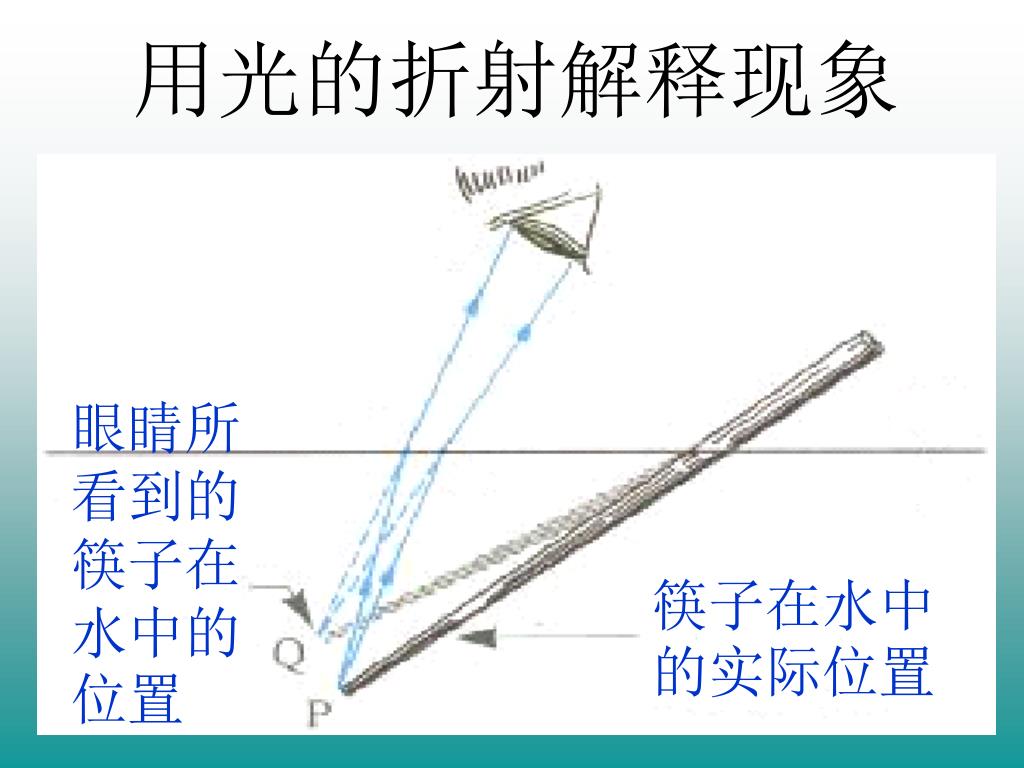

  23. 用光的折射解释现象 眼睛所看到的筷子在水中的位置 水 筷子在水中的实际位置

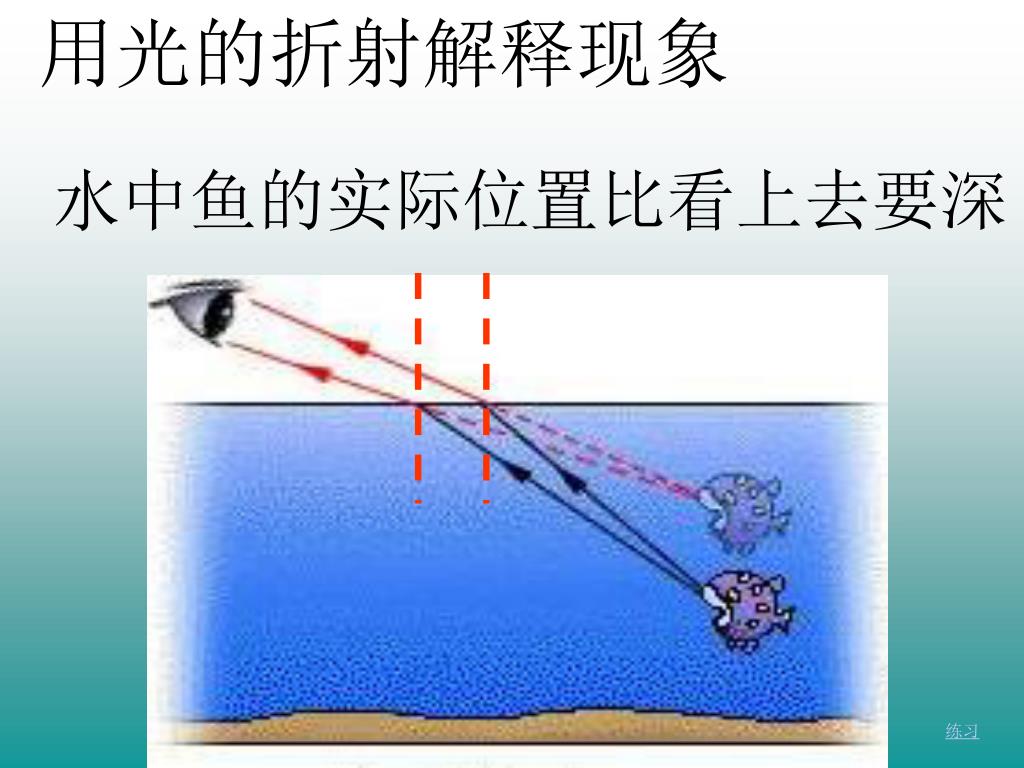

  24. 用光的折射解释现象 水中鱼的实际位置比看上去要深 练习

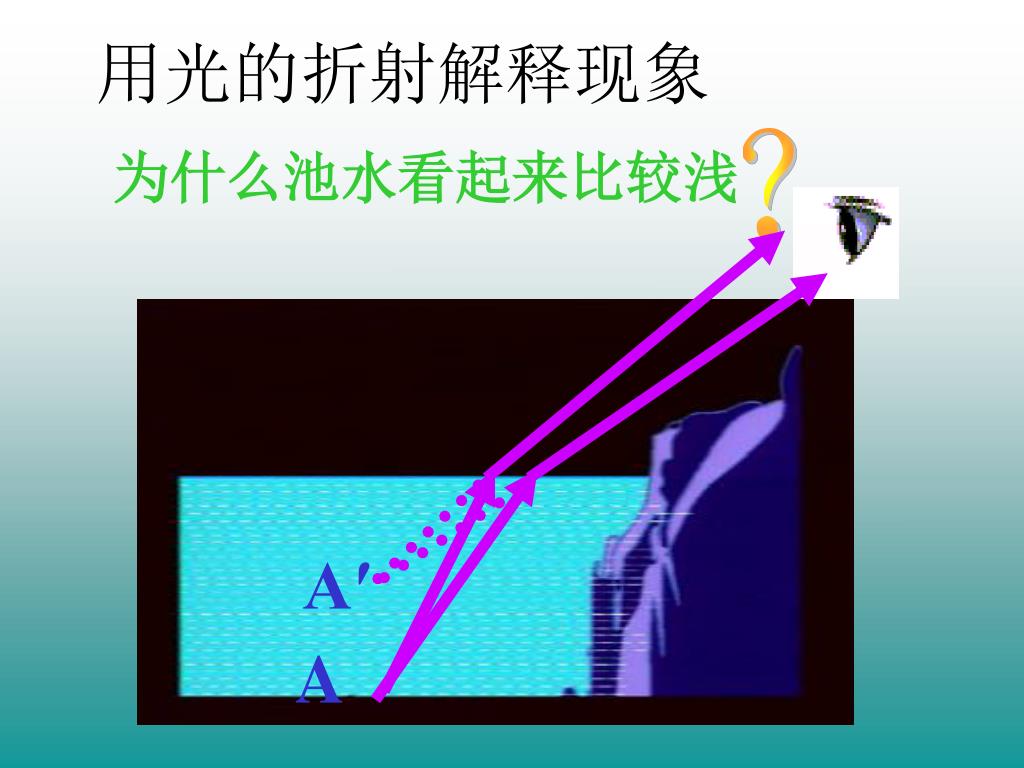

  25. 用光的折射解释现象 ？ 为什么池水看起来比较浅 A′ A

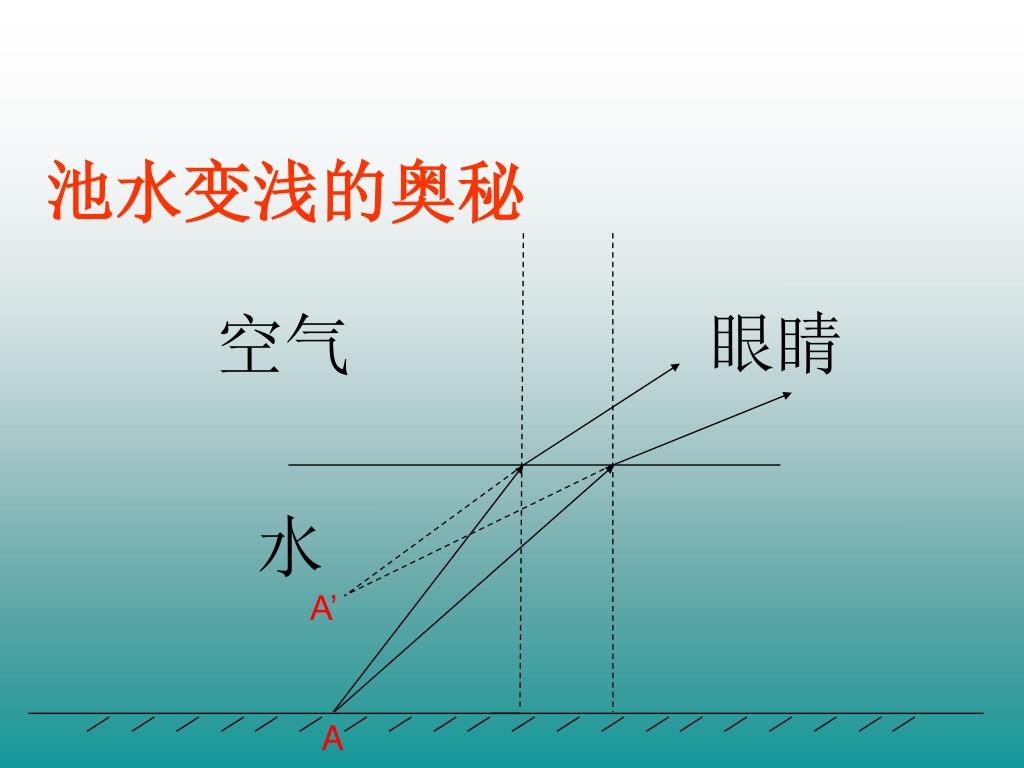

  26. 池水变浅的奥秘 空气 眼睛 水 A’ A

  27. 危险 看起来不过齐腰深的池水，不会游泳的人可千万不可冒失下去

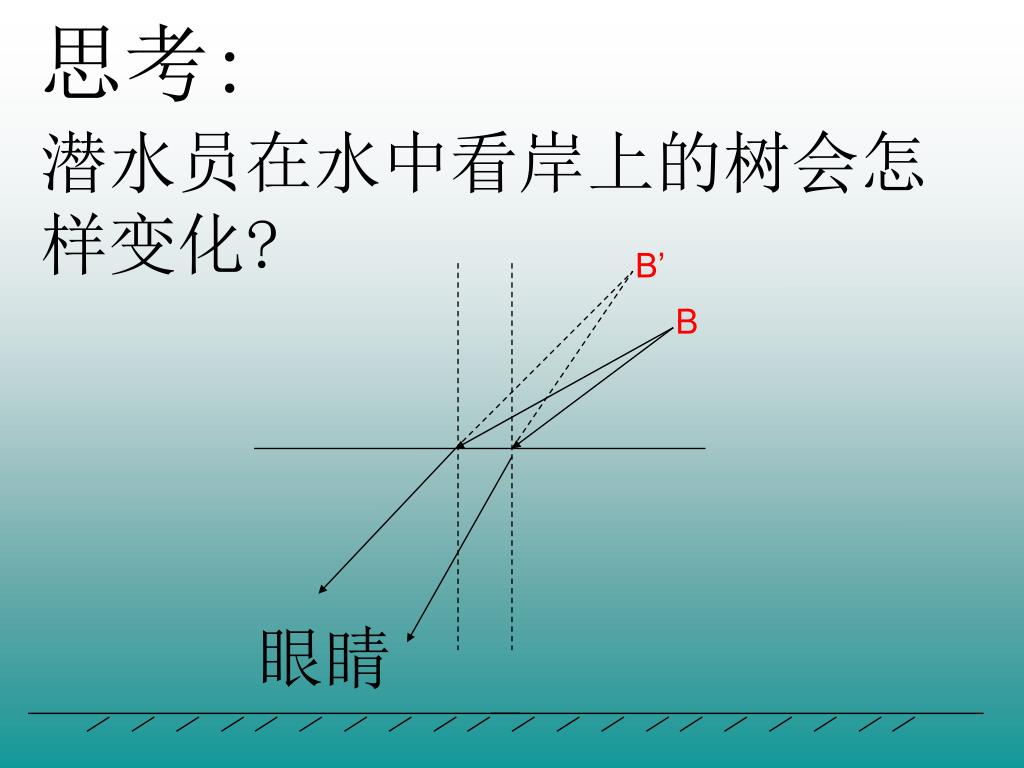

  28. 思考: 潜水员在水中看岸上的树会怎样变化? B’ B 眼睛

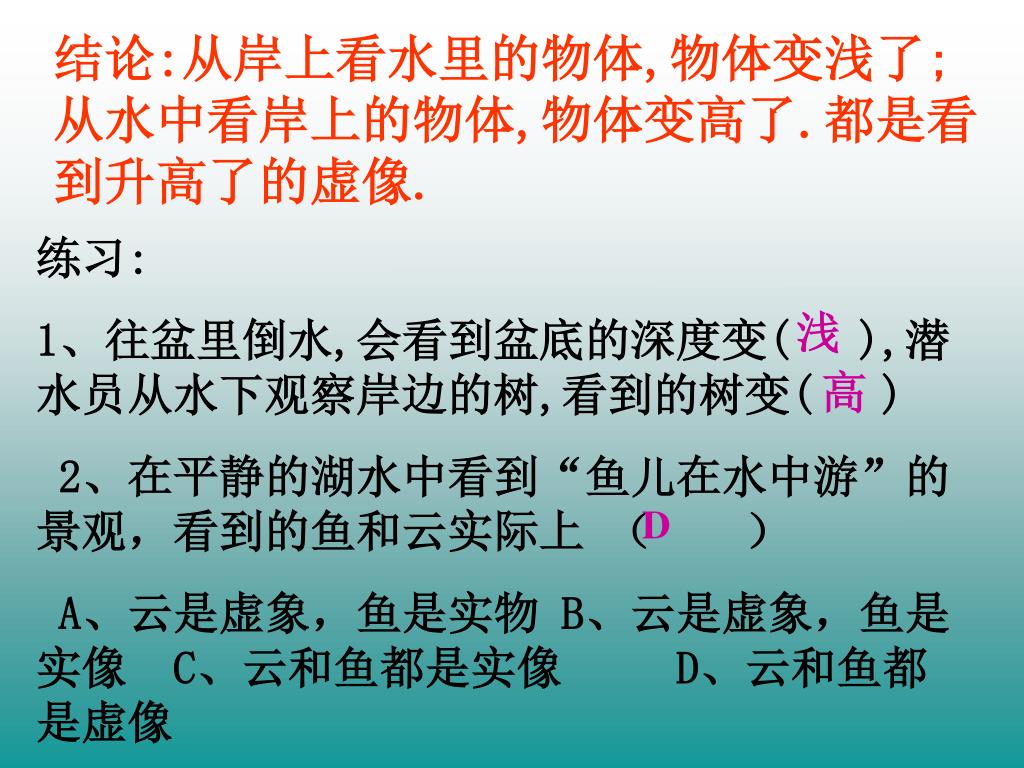

  29. 结论:从岸上看水里的物体,物体变浅了;从水中看岸上的物体,物体变高了.都是看到升高了的虚像.结论:从岸上看水里的物体,物体变浅了;从水中看岸上的物体,物体变高了.都是看到升高了的虚像. 练习: 1、往盆里倒水,会看到盆底的深度变( ),潜水员从水下观察岸边的树,看到的树变( ) 2、在平静的湖水中看到“鱼儿在水中游”的景观，看到的鱼和云实际上 （ ） A、云是虚象，鱼是实物 B、云是虚象，鱼是实像 C、云和鱼都是实像 D、云和鱼都是虚像 浅 高 D

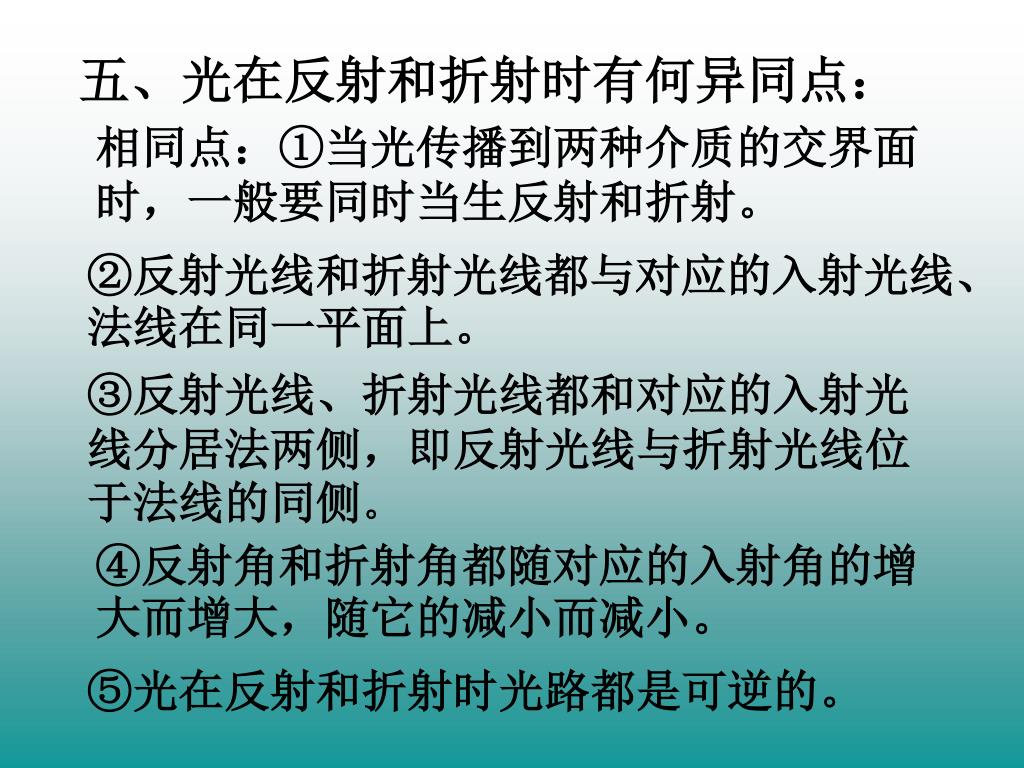

  30. 五、光在反射和折射时有何异同点： 相同点：①当光传播到两种介质的交界面时，一般要同时当生反射和折射。 ②反射光线和折射光线都与对应的入射光线、法线在同一平面上。 ③反射光线、折射光线都和对应的入射光线分居法两侧，即反射光线与折射光线位于法线的同侧。 ④反射角和折射角都随对应的入射角的增大而增大，随它的减小而减小。 ⑤光在反射和折射时光路都是可逆的。

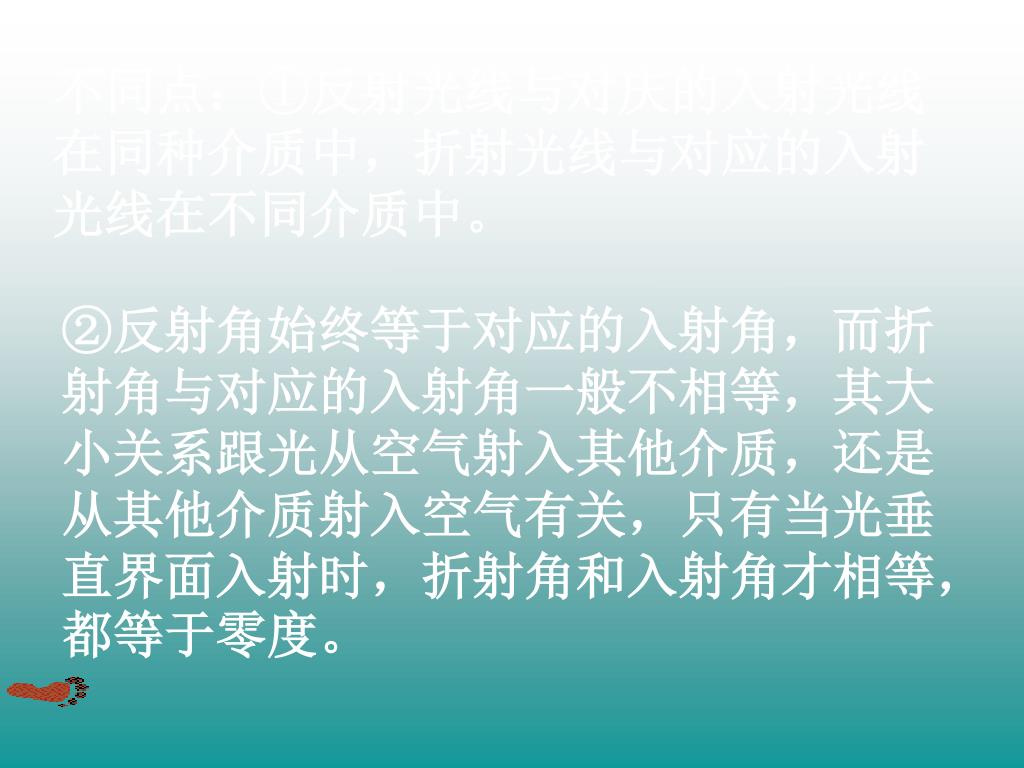

  31. 不同点：①反射光线与对庆的入射光线在同种介质中，折射光线与对应的入射光线在不同介质中。不同点：①反射光线与对庆的入射光线在同种介质中，折射光线与对应的入射光线在不同介质中。 ②反射角始终等于对应的入射角，而折射角与对应的入射角一般不相等，其大小关系跟光从空气射入其他介质，还是从其他介质射入空气有关，只有当光垂直界面入射时，折射角和入射角才相等，都等于零度。

  32. 光的折射小结 1、折射定义 2、折射规律 3、反射和折射的异同点
