Presentation Transcript

  1. 空間構成部材 図解「建築の構造と構法」 １５０～１５５ページ 必携「建築資料」 ５６～６５ページ

  2. 和室と洋室の内部空間

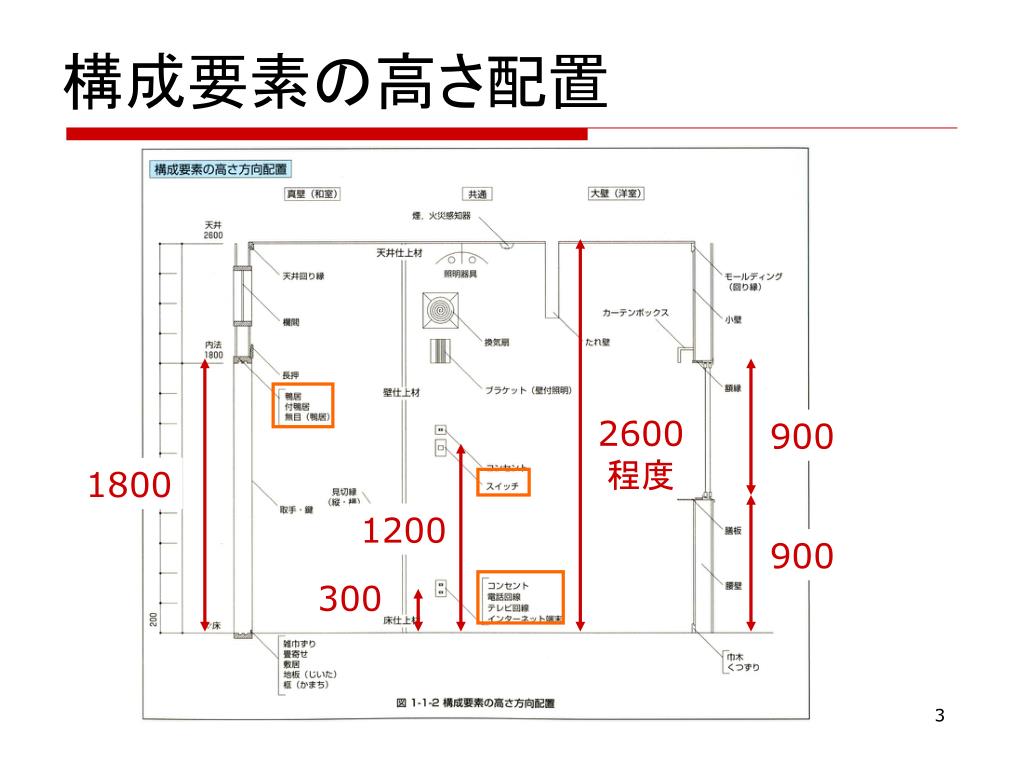

  3. 構成要素の高さ配置 2600 程度 900 1800 1200 900 300

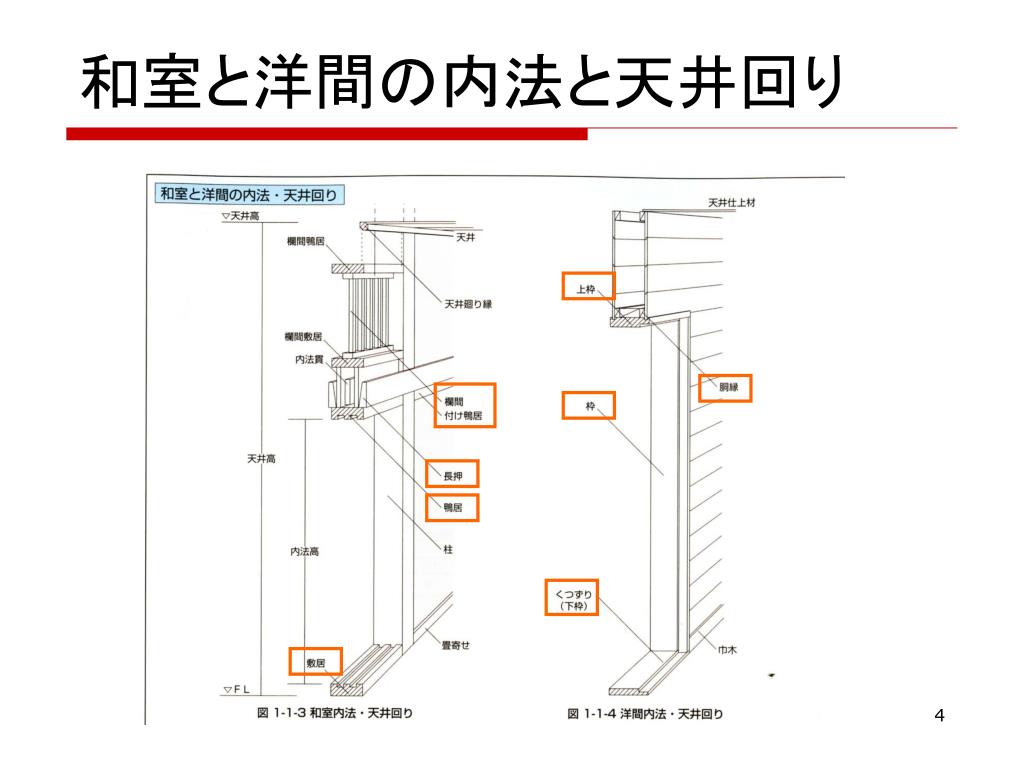

  4. 和室と洋間の内法と天井回り

  5. 和室と洋間の内法と天井回り

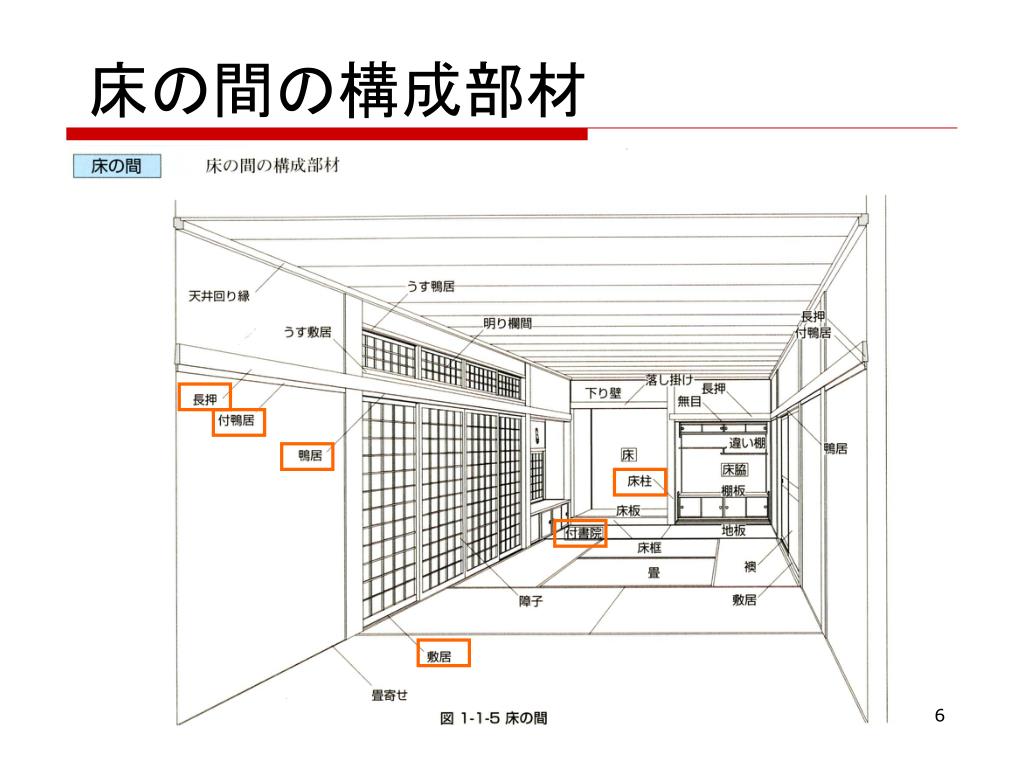

  6. 床の間の構成部材

  7. 床の間の種類（本床） うるし塗

  8. 床の間の種類 床板のみ

  9. 長押と鴨居・付鴨居・無目 むめ 溝が無い ちり 壁際の柱の出

  10. 床柱と長押の納まり

  11. 床の間と違い棚

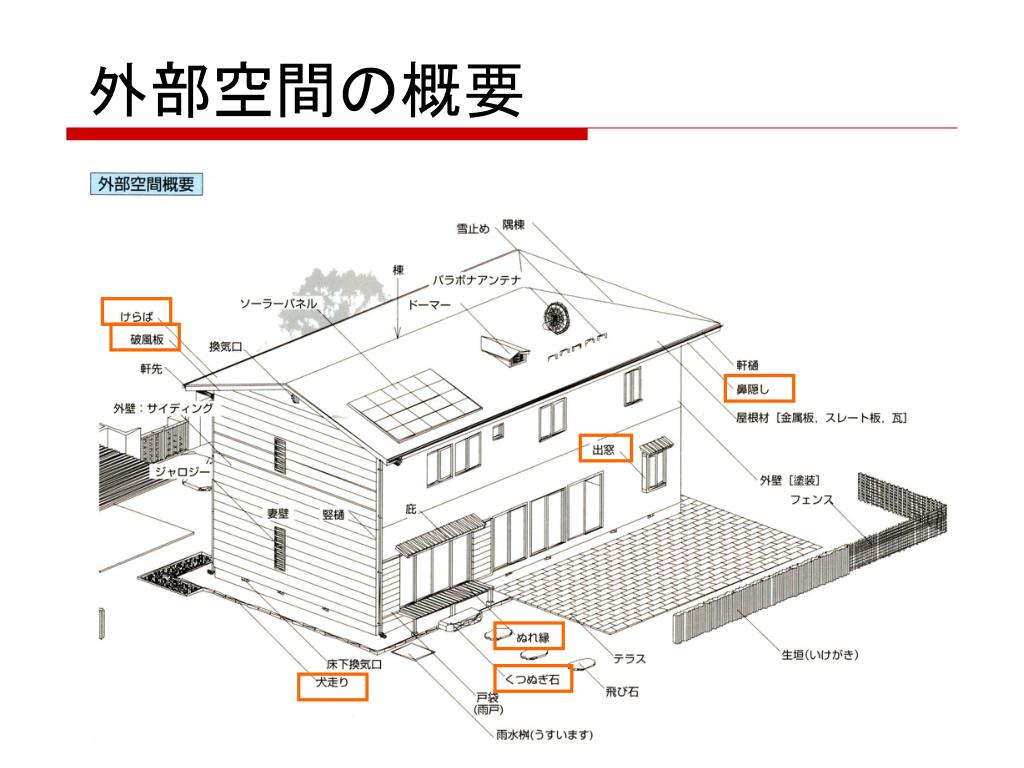

  12. 外部空間の概要

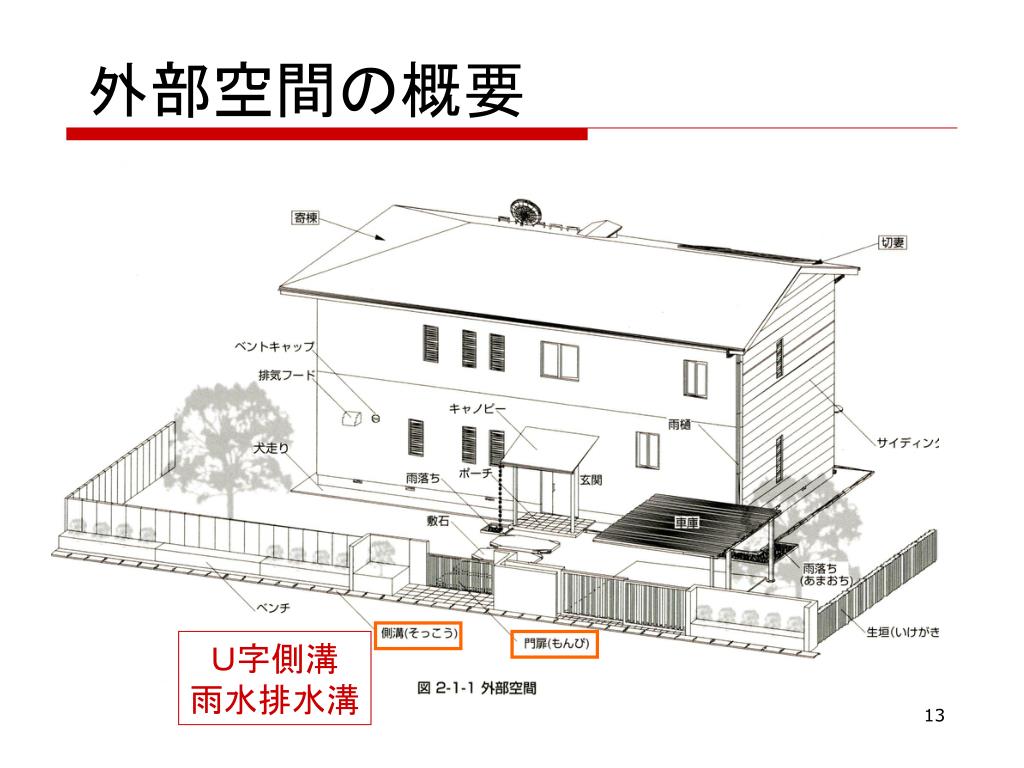

  13. 外部空間の概要 Ｕ字側溝 雨水排水溝

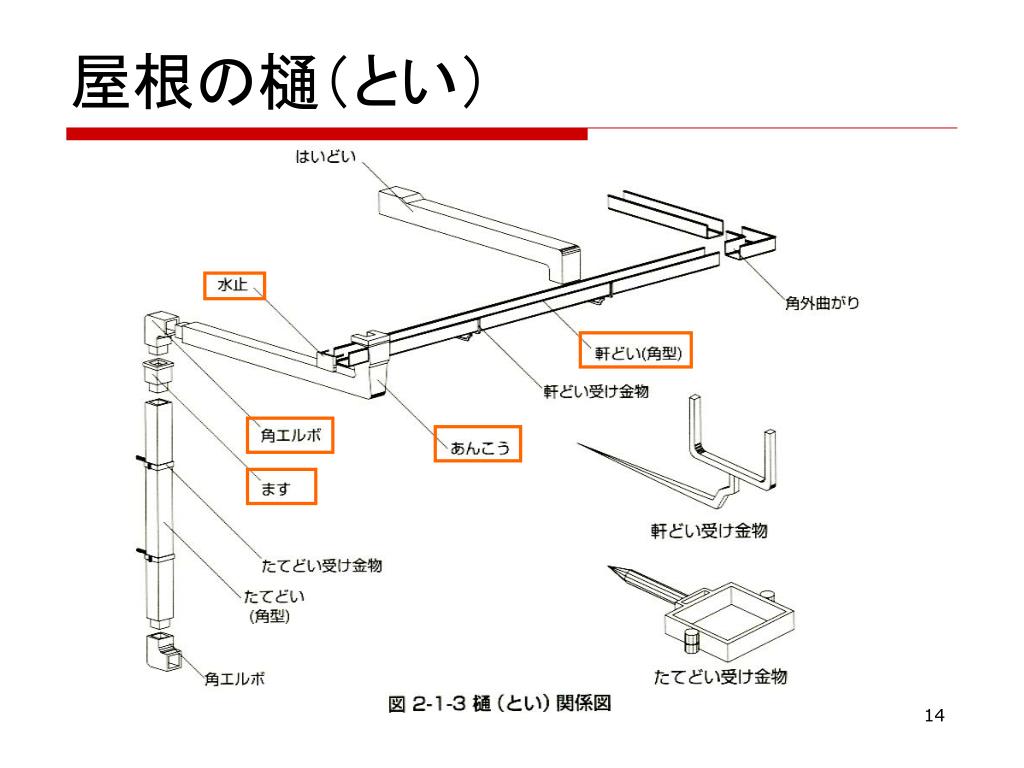

  14. 屋根の樋（とい）

  15. 屋根の雨水の排出

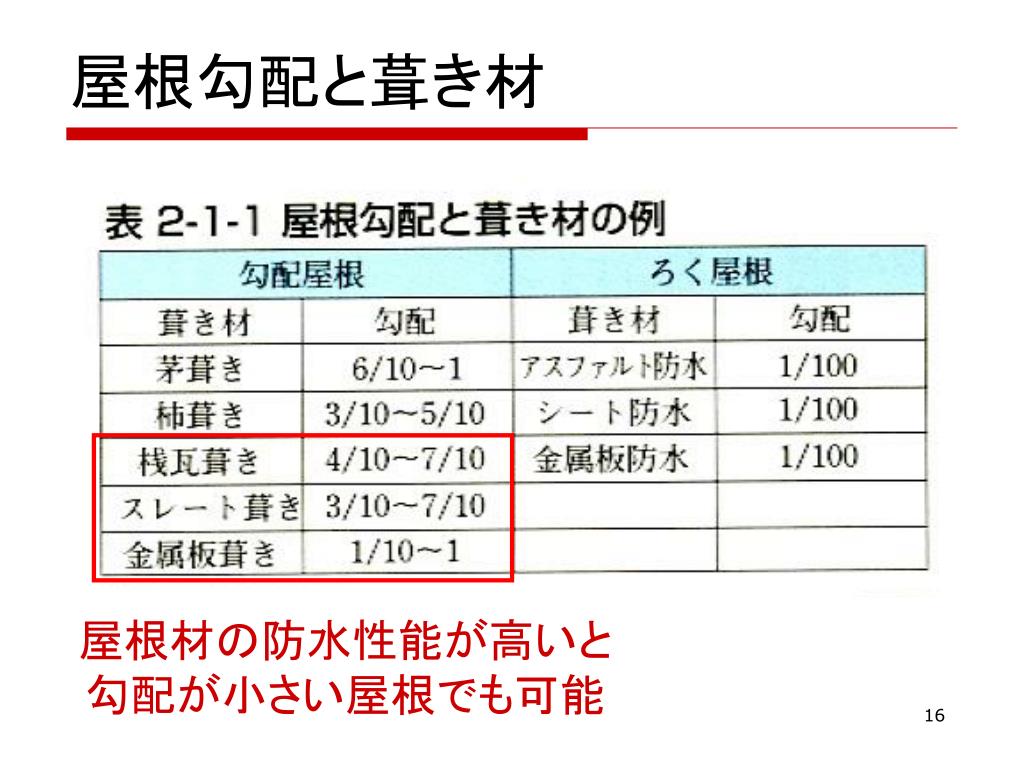

  16. 屋根勾配と葺き材 屋根材の防水性能が高いと 勾配が小さい屋根でも可能

  17. 桟瓦葺きの屋根 はふいた

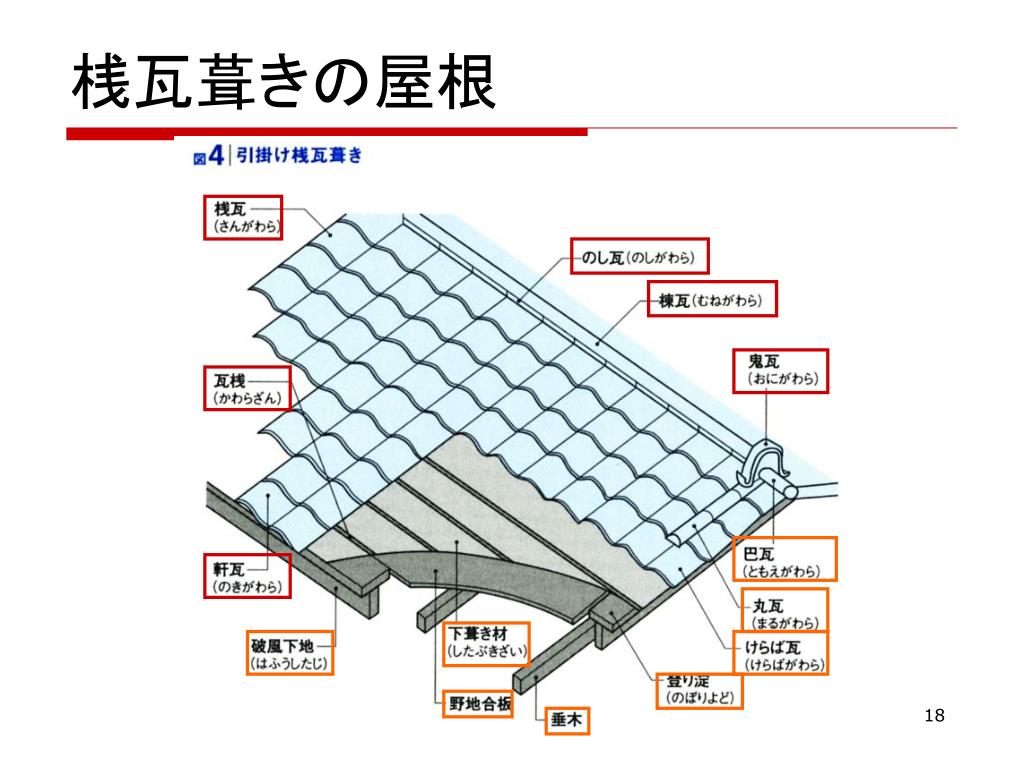

  18. 桟瓦葺きの屋根

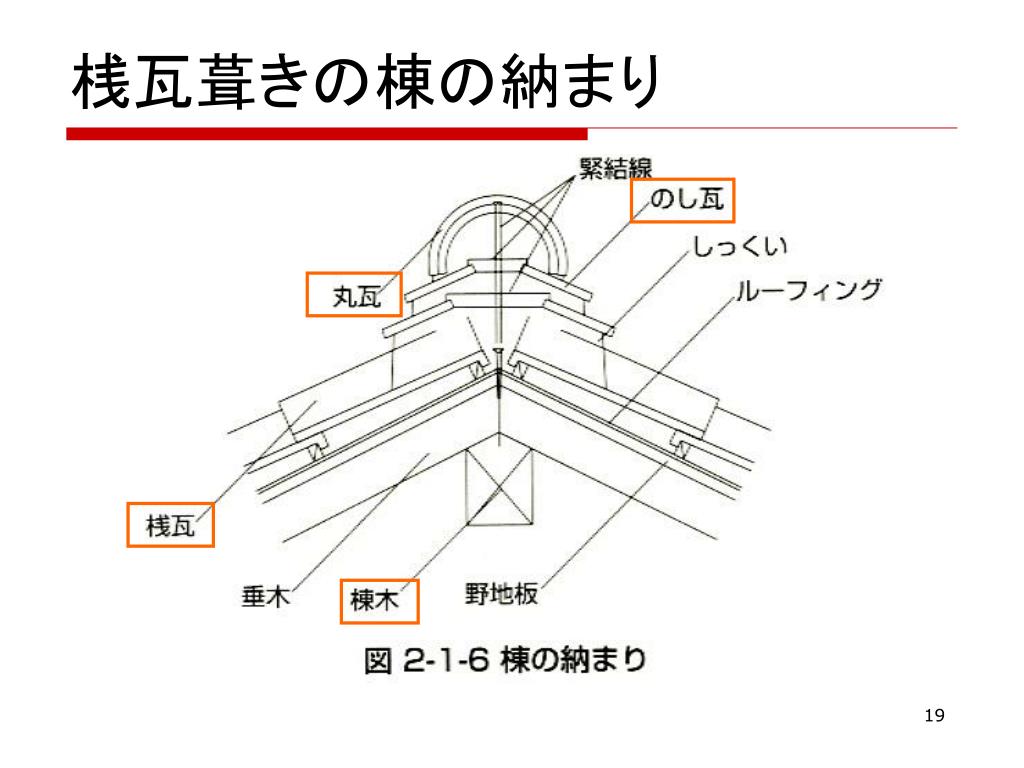

  19. 桟瓦葺きの棟の納まり

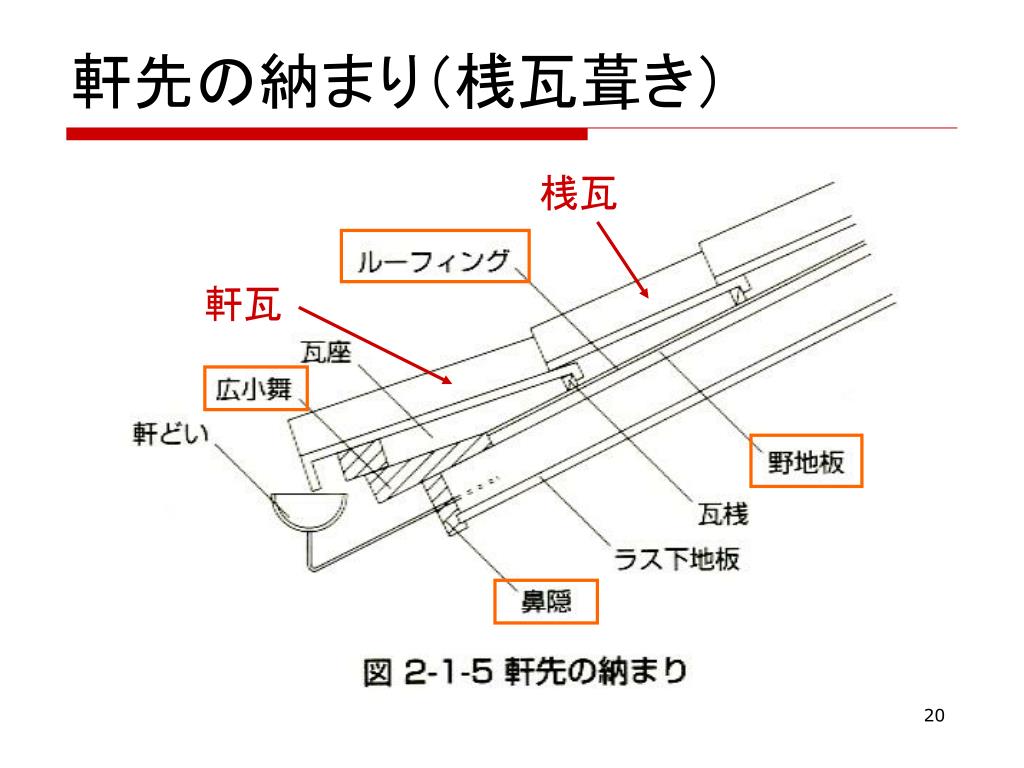

  20. 軒先の納まり（桟瓦葺き） 桟瓦 軒瓦

  21. スレート葺きの屋根 棟覆い金属板

  22. スレート葺きの棟の納まり

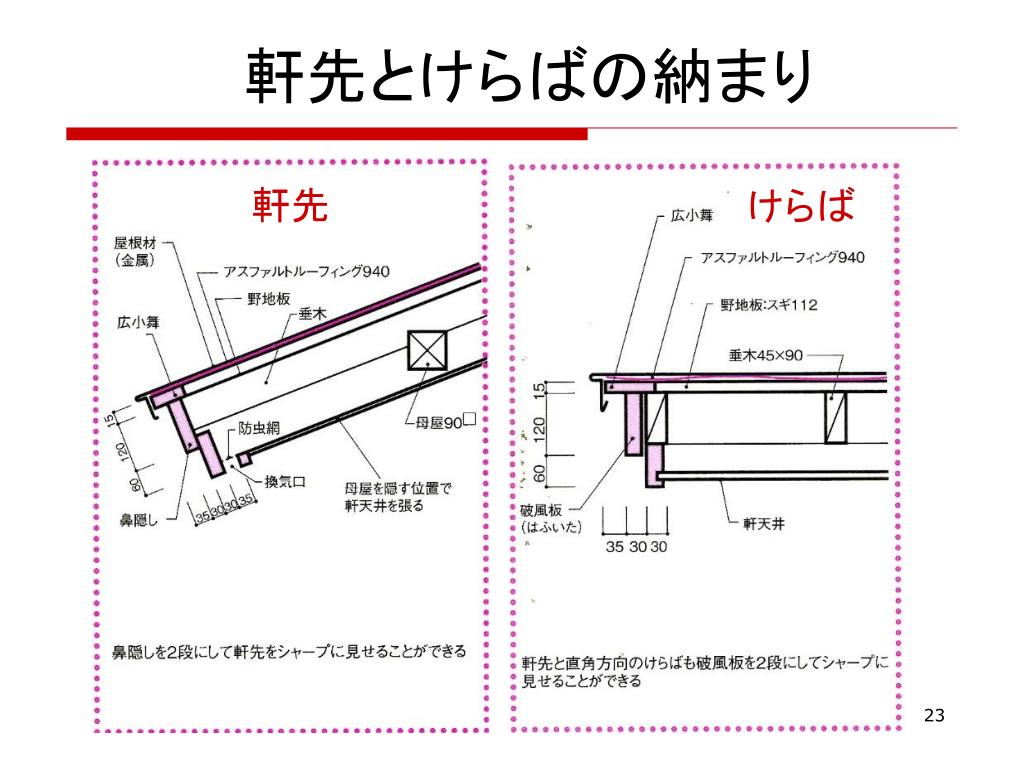

  23. 軒先とけらばの納まり 軒先 けらば

  24. スレート葺きの屋根の例

  25. 金属葺きの屋根の例
