D 102 / T 102. Obsluha automatického hradla (AH). Automatické hradlo. obojsmerné traťové zab. zar. s oddielovými návestidlami činnosť odd. návestidiel je automatická hradlá nie sú obsadené obsluhujúcimi bez oddielových návestidiel koľajové obvody v celom medzistanič. úseku
E N D
D 102 / T 102 Obsluha automatického hradla (AH)

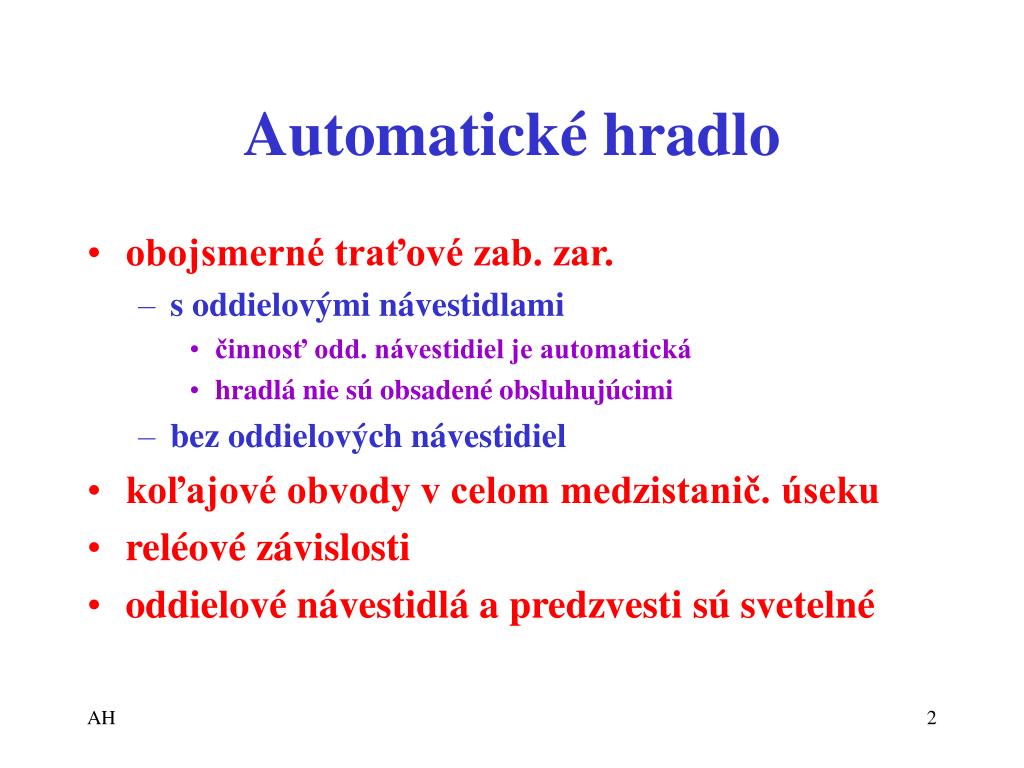

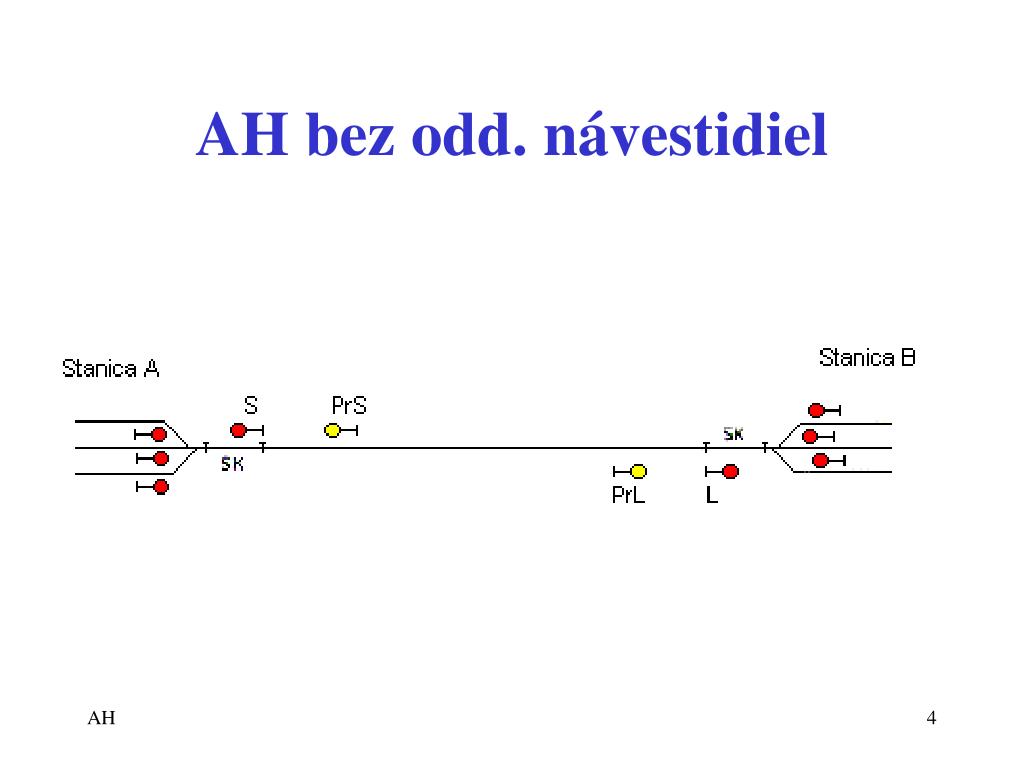

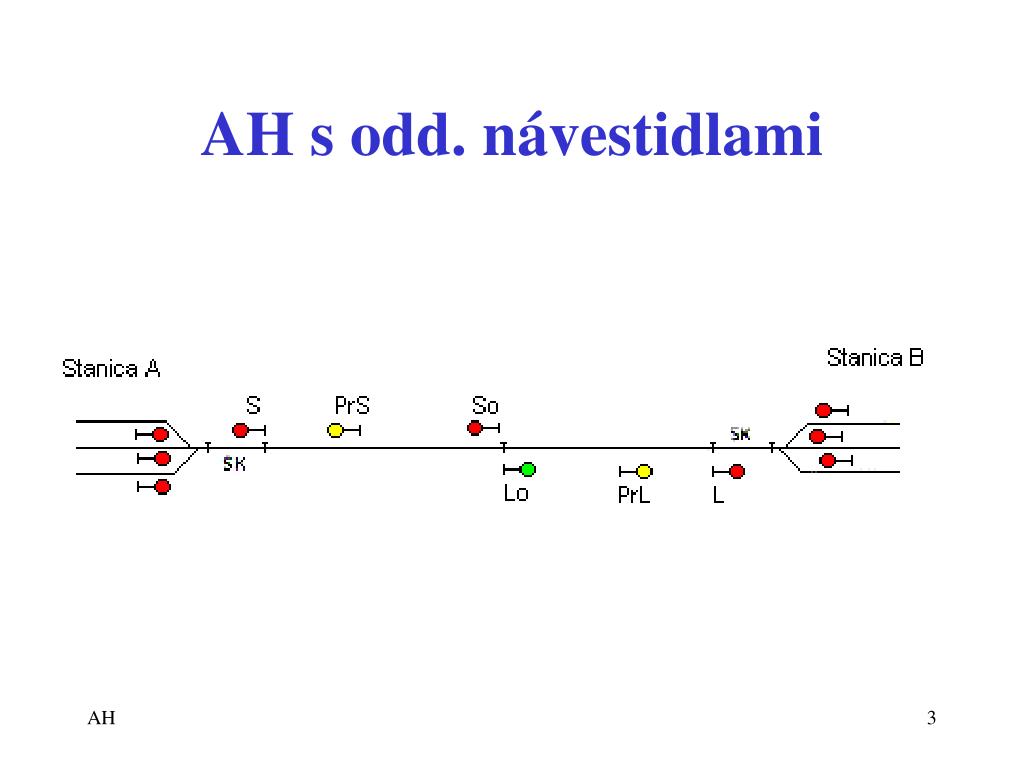

Automatické hradlo • obojsmerné traťové zab. zar. • s oddielovými návestidlami • činnosť odd. návestidiel je automatická • hradlá nie sú obsadené obsluhujúcimi • bez oddielových návestidiel • koľajové obvody v celom medzistanič. úseku • reléové závislosti • oddielové návestidlá a predzvesti sú svetelné

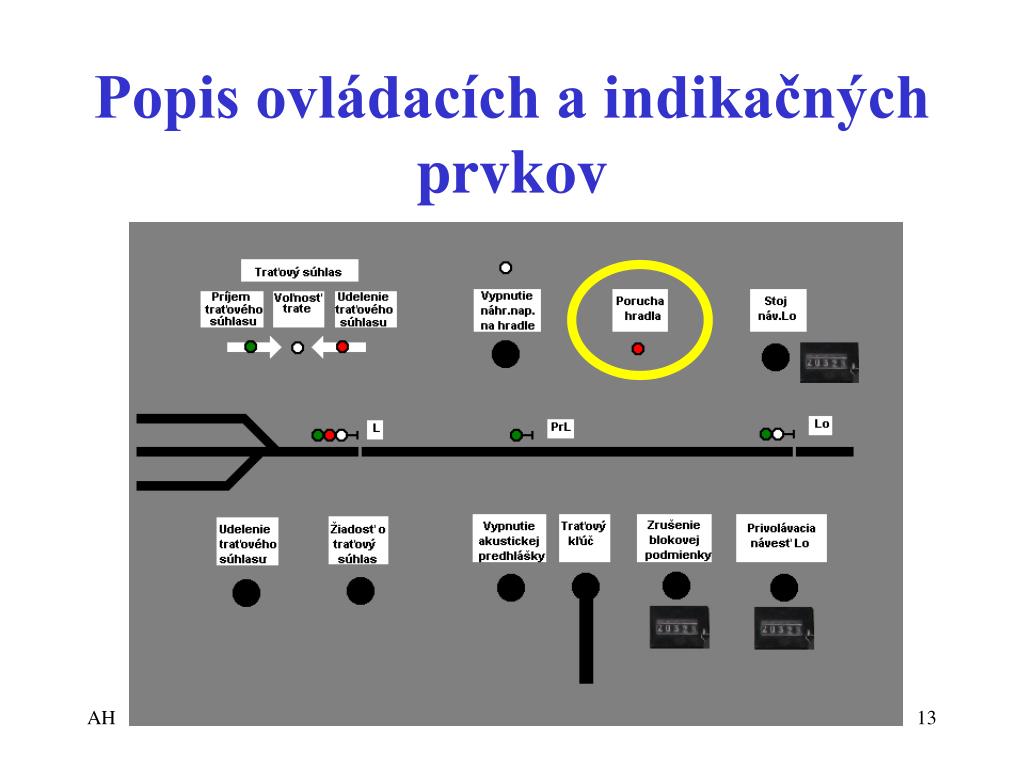

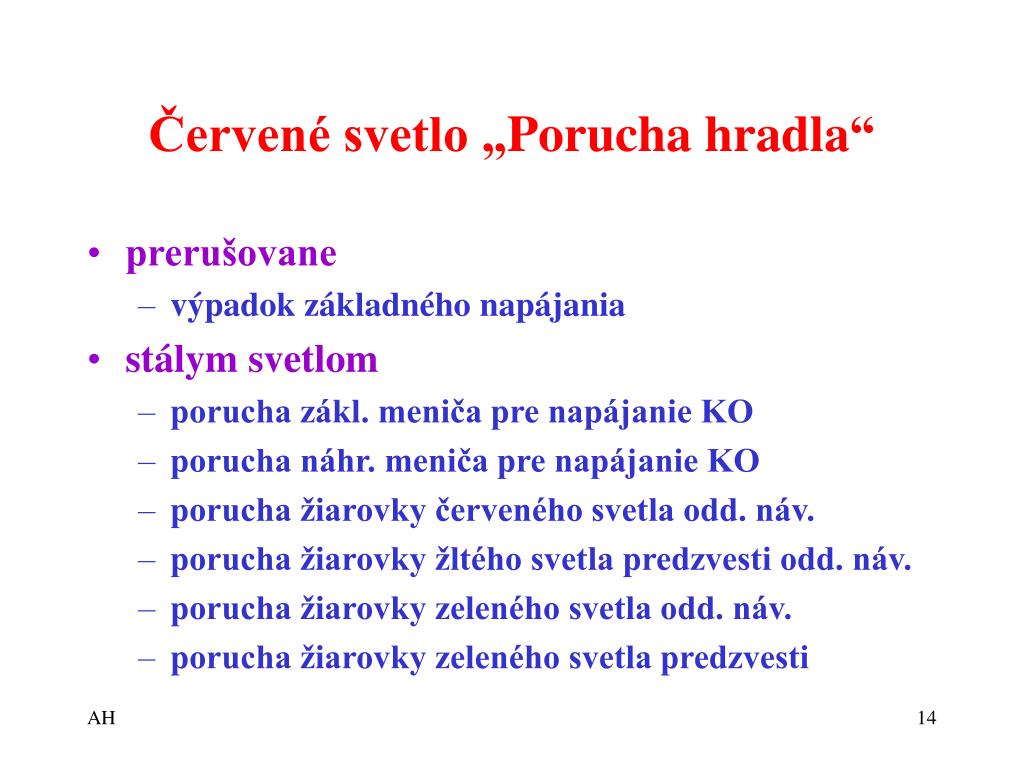

Červené svetlo „Porucha hradla“ • prerušovane • výpadok základného napájania • stálym svetlom • porucha zákl. meniča pre napájanie KO • porucha náhr. meniča pre napájanie KO • porucha žiarovky červeného svetla odd. náv. • porucha žiarovky žltého svetla predzvesti odd. náv. • porucha žiarovky zeleného svetla odd. náv. • porucha žiarovky zeleného svetla predzvesti

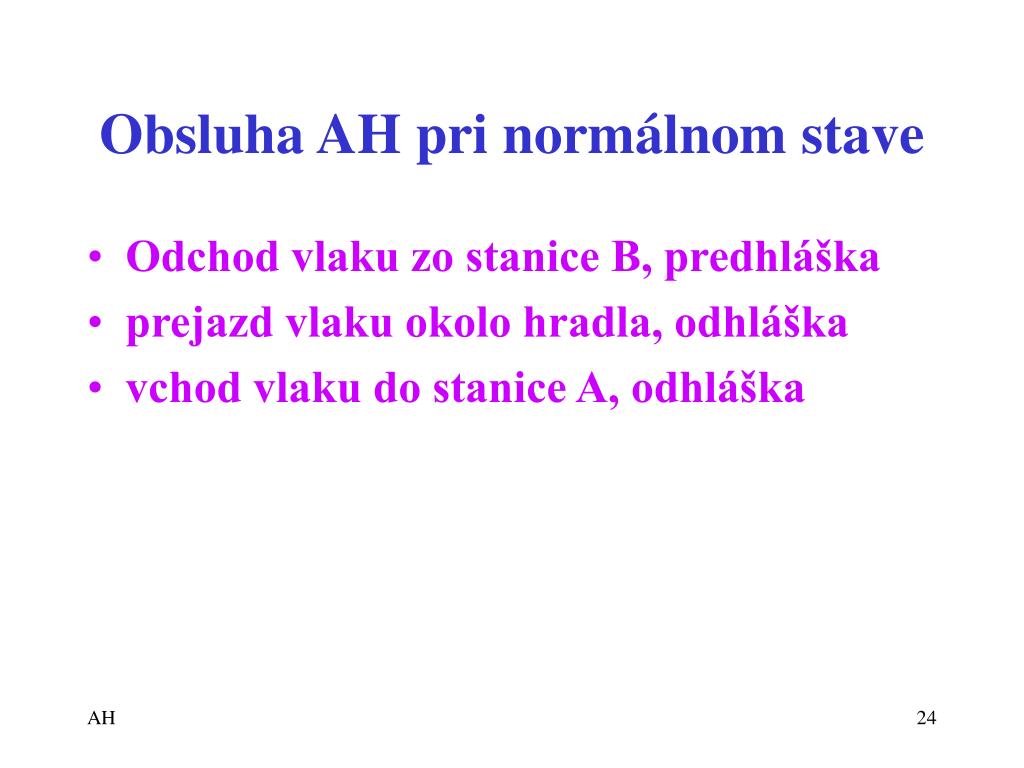

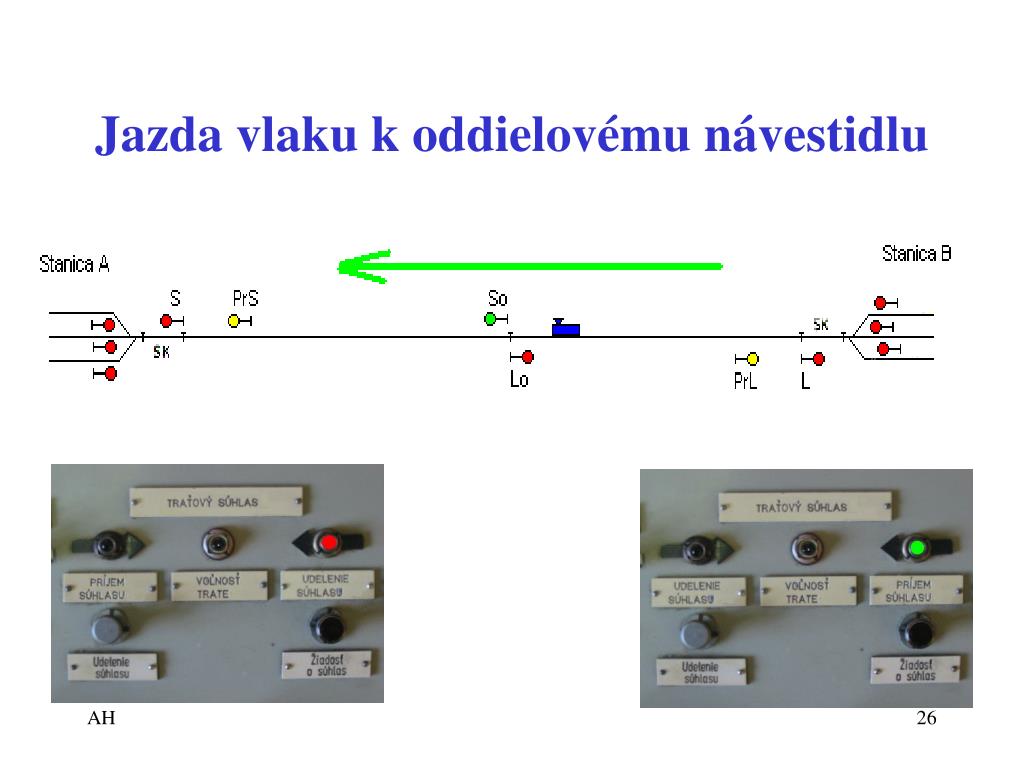

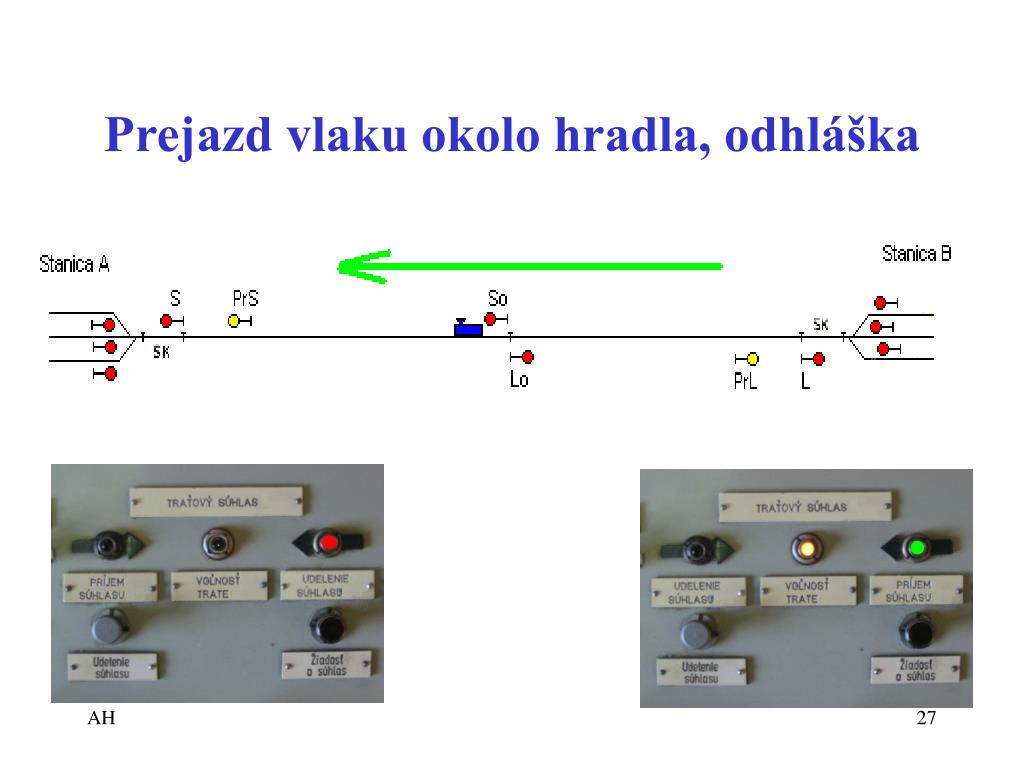

Obsluha AH pri normálnom stave • Odchod vlaku zo stanice B, predhláška • prejazd vlaku okolo hradla, odhláška • vchod vlaku do stanice A, odhláška
Jazda prac.vlaku alebo vleč.vlaku • Najprv vybrať traťový kľúč • potom obslúžiť SZZ • ak sa postup nedodrží tl. ZrBP • pri návrate okolo odd.návestidla AH • na privolávaciu návesť • použitie tl. PN zapísať do Dopravného denníka do poznámky

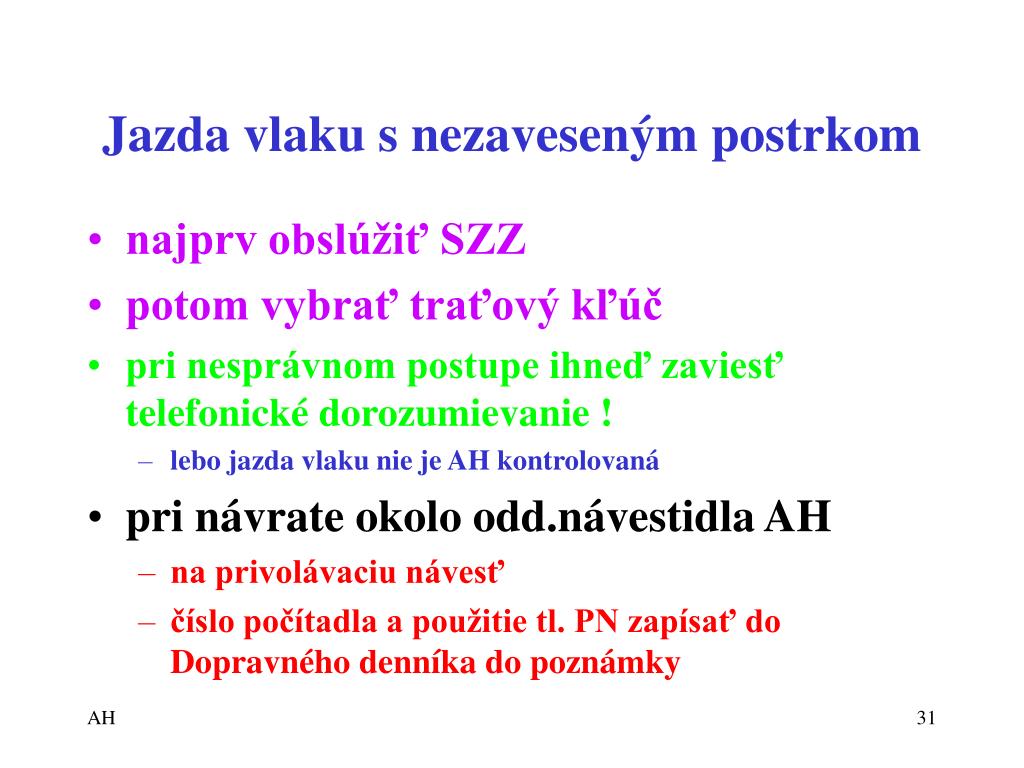

Jazda vlaku s nezaveseným postrkom • najprv obslúžiť SZZ • potom vybrať traťový kľúč • pri nesprávnom postupe ihneď zaviesť telefonické dorozumievanie ! • lebo jazda vlaku nie je AH kontrolovaná • pri návrate okolo odd.návestidla AH • na privolávaciu návesť • číslo počítadla a použitie tl. PN zapísať do Dopravného denníka do poznámky

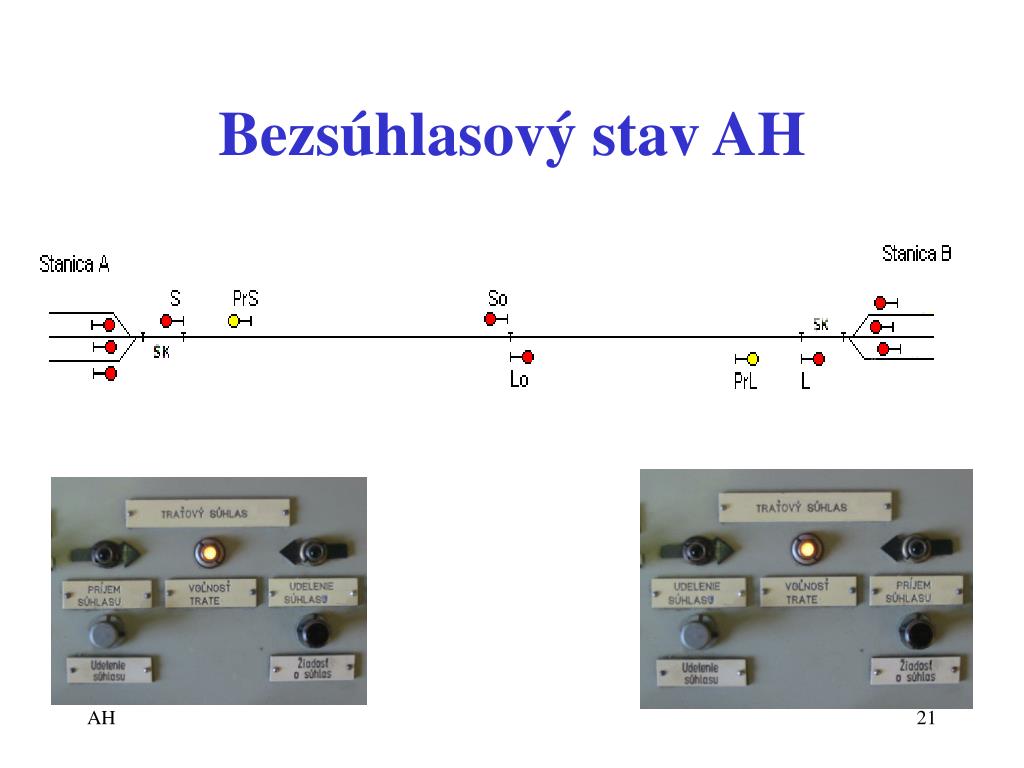

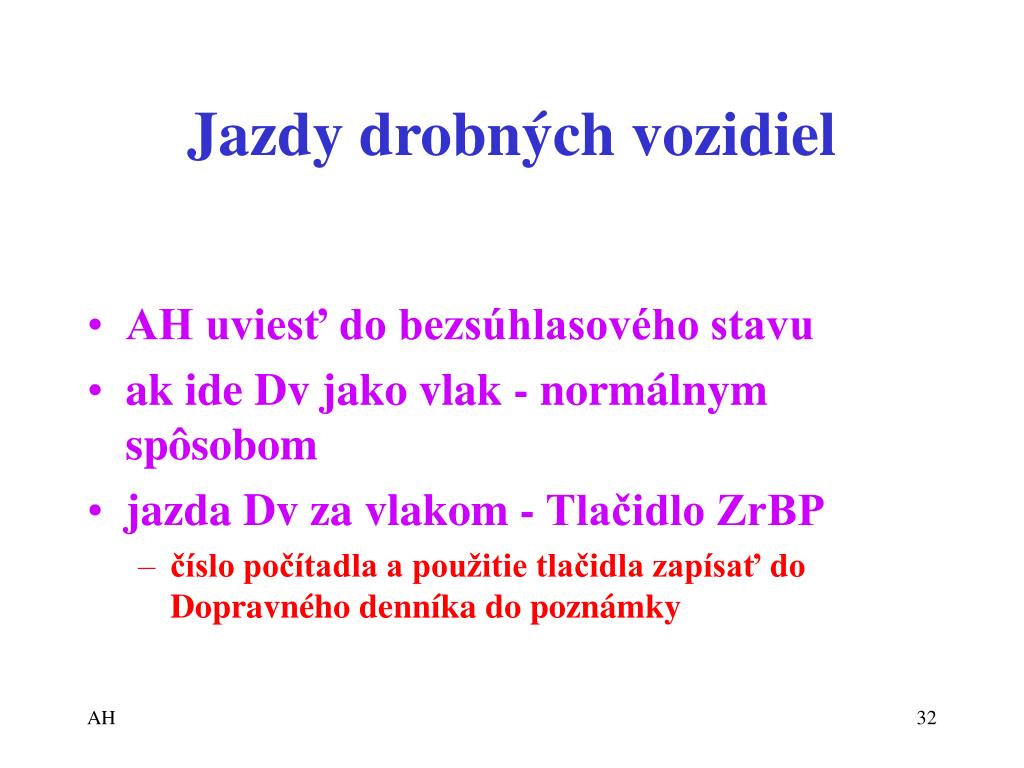

Jazdy drobných vozidiel • AH uviesť do bezsúhlasového stavu • ak ide Dv jako vlak - normálnym spôsobom • jazda Dv za vlakom - Tlačidlo ZrBP • číslo počítadla a použitie tlačidla zapísať do Dopravného denníka do poznámky

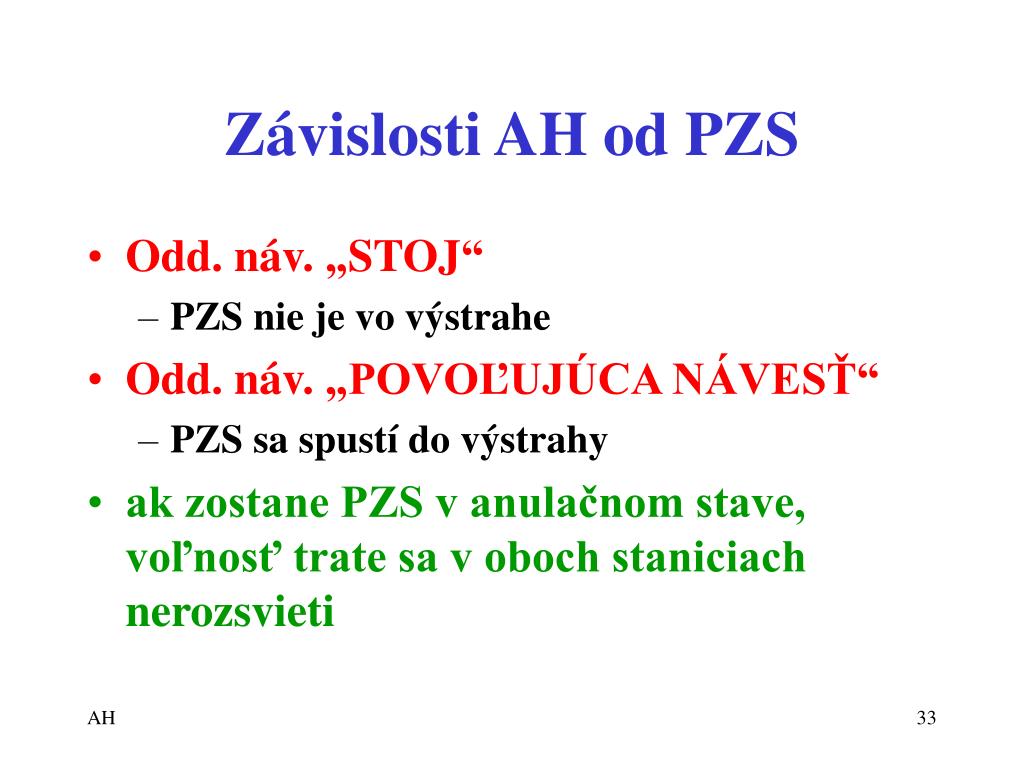

Závislosti AH od PZS • Odd. náv. „STOJ“ • PZS nie je vo výstrahe • Odd. náv. „POVOĽUJÚCA NÁVESŤ“ • PZS sa spustí do výstrahy • ak zostane PZS v anulačnom stave, voľnosť trate sa v oboch staniciach nerozsvieti
Obsluha AH pri mimoriadnych stavoch • Obsluha PN oddielového návestidla • zrušenie blokovej podmienky • núdzové rozsvietenie STOJ na odd.náv. • Vypnutie náhr.napájania hradla • poruchy dôvodu nesprávnej funkcie KO • poruchy hlavných návestidiel • odvolanie vlakových ciest • návrat vlaku z trate • prejdenie hl.náv. s návesťou STOJ • ostatné poruchy AH

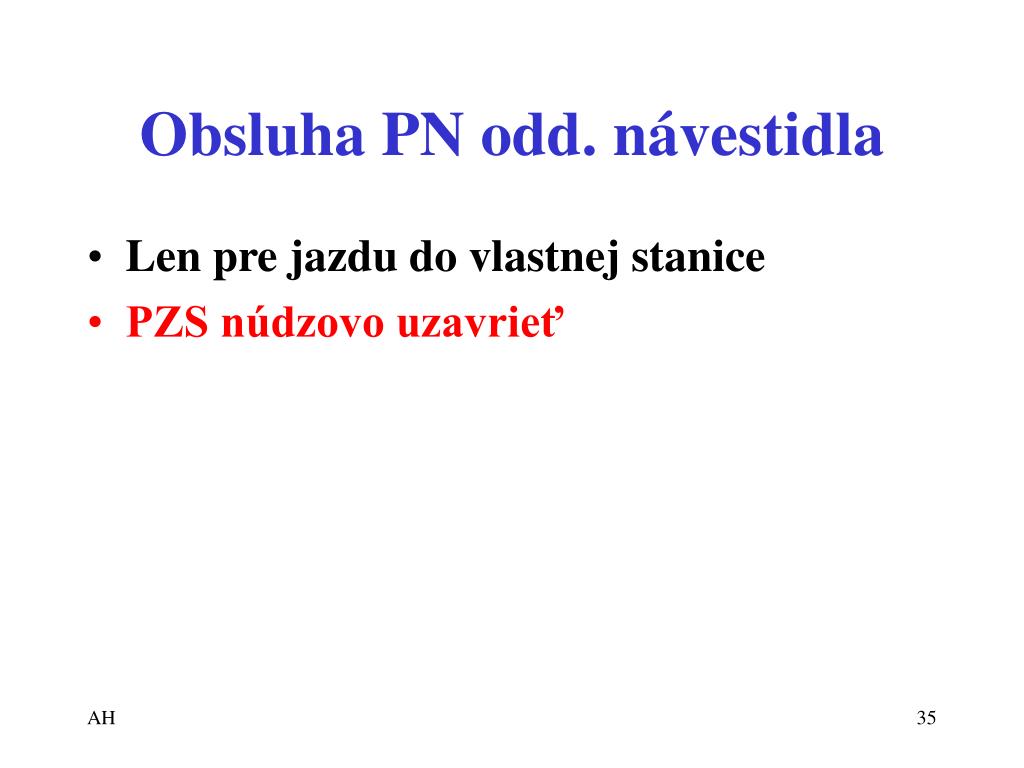

Obsluha PN odd. návestidla • Len pre jazdu do vlastnej stanice • PZS núdzovo uzavrieť

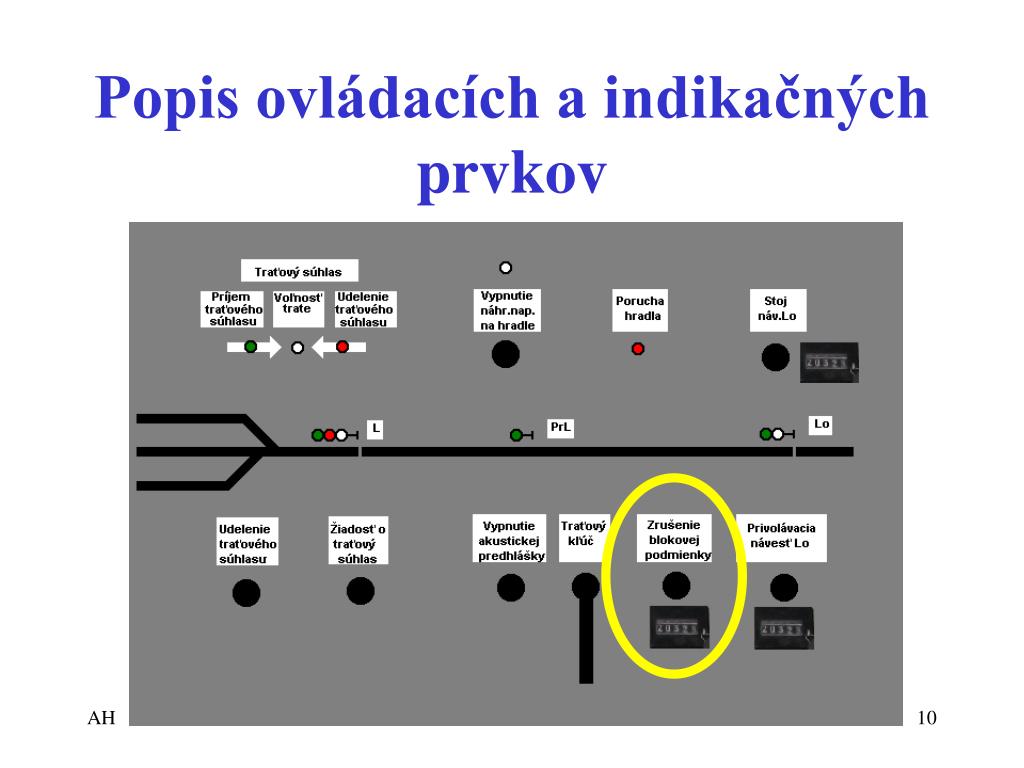

Zrušenie blokovej podmienky AH • Uvedie AH do zákl. stavu • vždy sa presvedčiť o voľnosti medzistaničného úseku (telef. Odhl.)

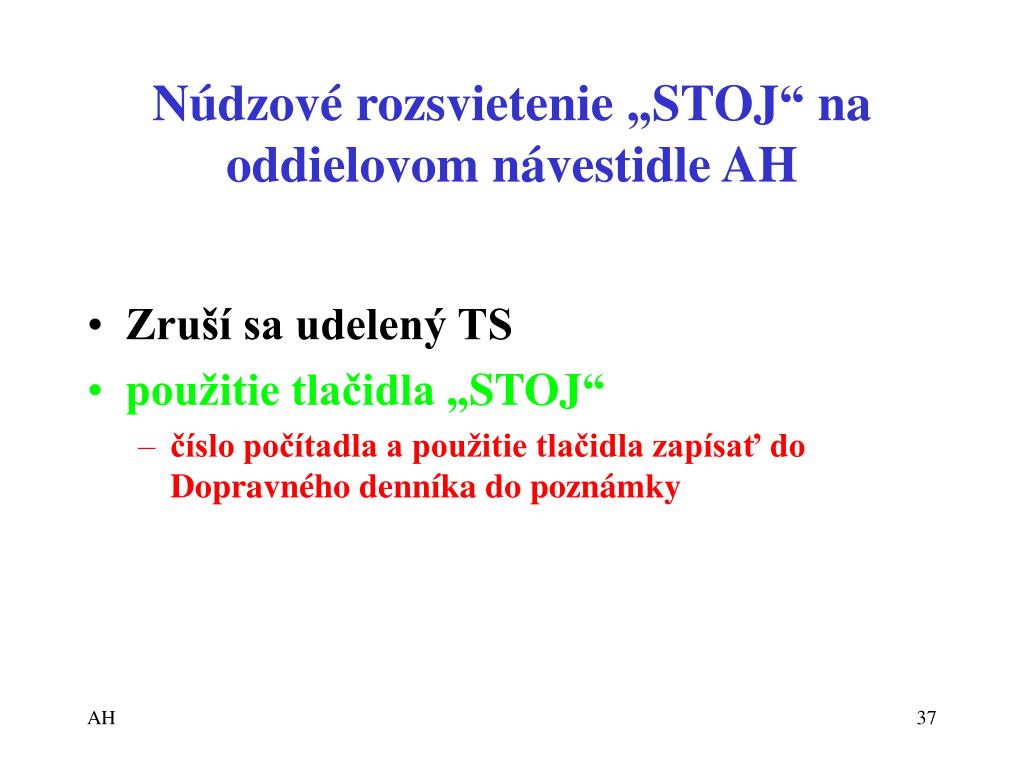

Núdzové rozsvietenie „STOJ“ na oddielovom návestidle AH • Zruší sa udelený TS • použitie tlačidla „STOJ“ • číslo počítadla a použitie tlačidla zapísať do Dopravného denníka do poznámky

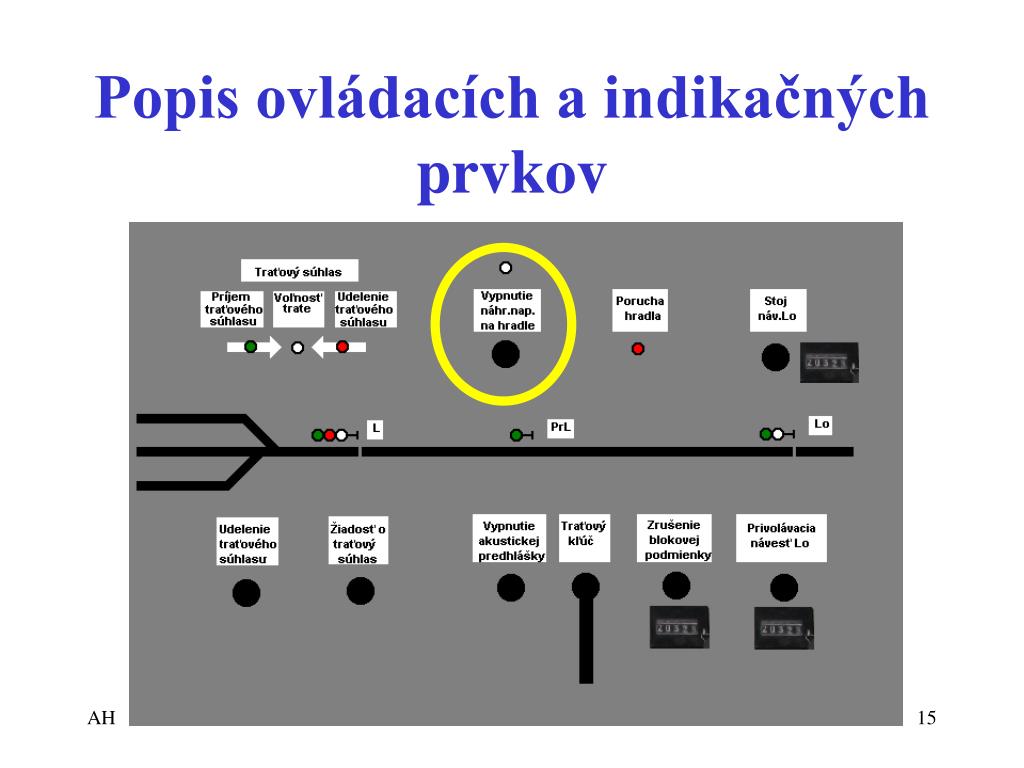

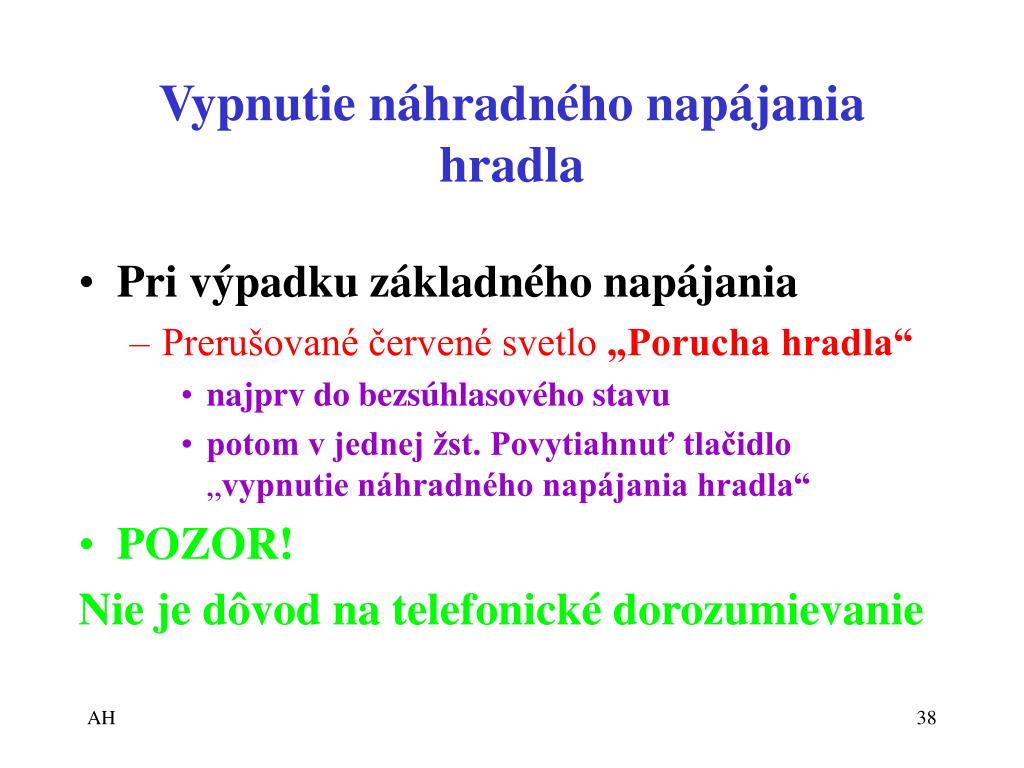

Vypnutie náhradného napájania hradla • Pri výpadku základného napájania • Prerušované červené svetlo „Porucha hradla“ • najprv do bezsúhlasového stavu • potom v jednej žst. Povytiahnuť tlačidlo „vypnutie náhradného napájania hradla“ • POZOR! Nie je dôvod na telefonické dorozumievanie
Poruchy z dôvodu nesprávnej funkcie koľajového obvodu • Nemožno meniť smer TS • musí sa zaviesť telefonické dorozumievanie • porucha sa musí zapísať a oznámiť podľa predpisu T 100
Poruchy hlavných návestidiel • Nemožno postaviť vchod. návestidlo • na PN normálna funkcia • na ručnú PN alebo V-rozkaz nedôjde automatická odhláška ZrBP • porucha sa musí zapísať a oznámiť podľa predpisu T 100

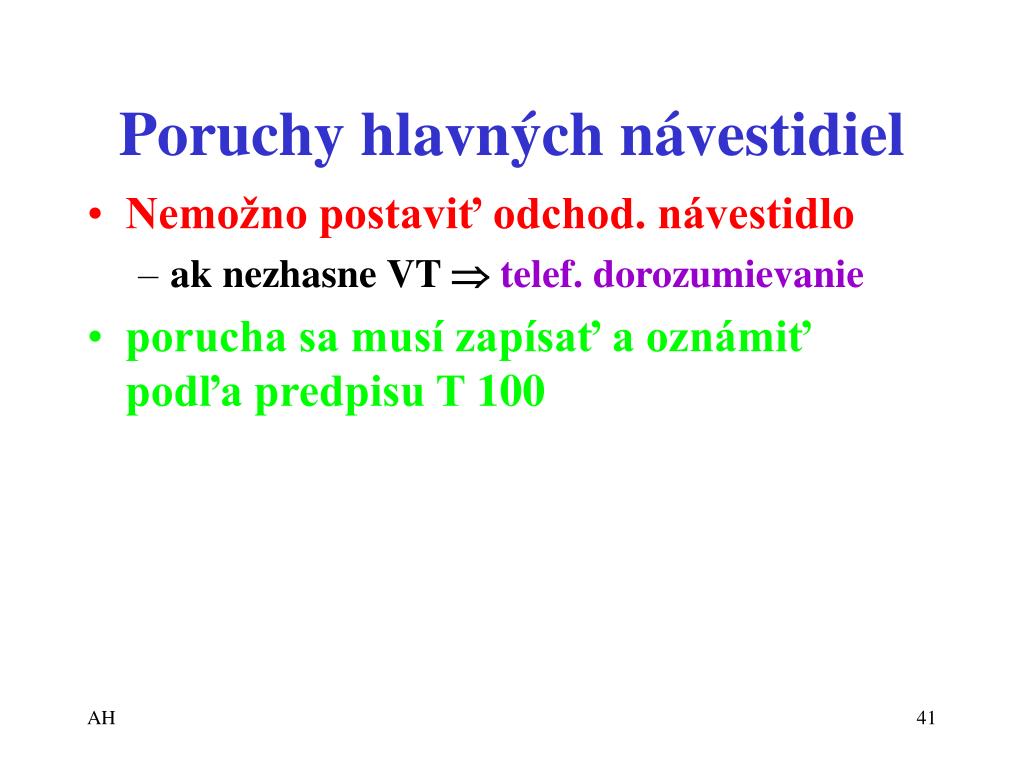

Poruchy hlavných návestidiel • Nemožno postaviť odchod. návestidlo • ak nezhasne VT telef. dorozumievanie • porucha sa musí zapísať a oznámiť podľa predpisu T 100

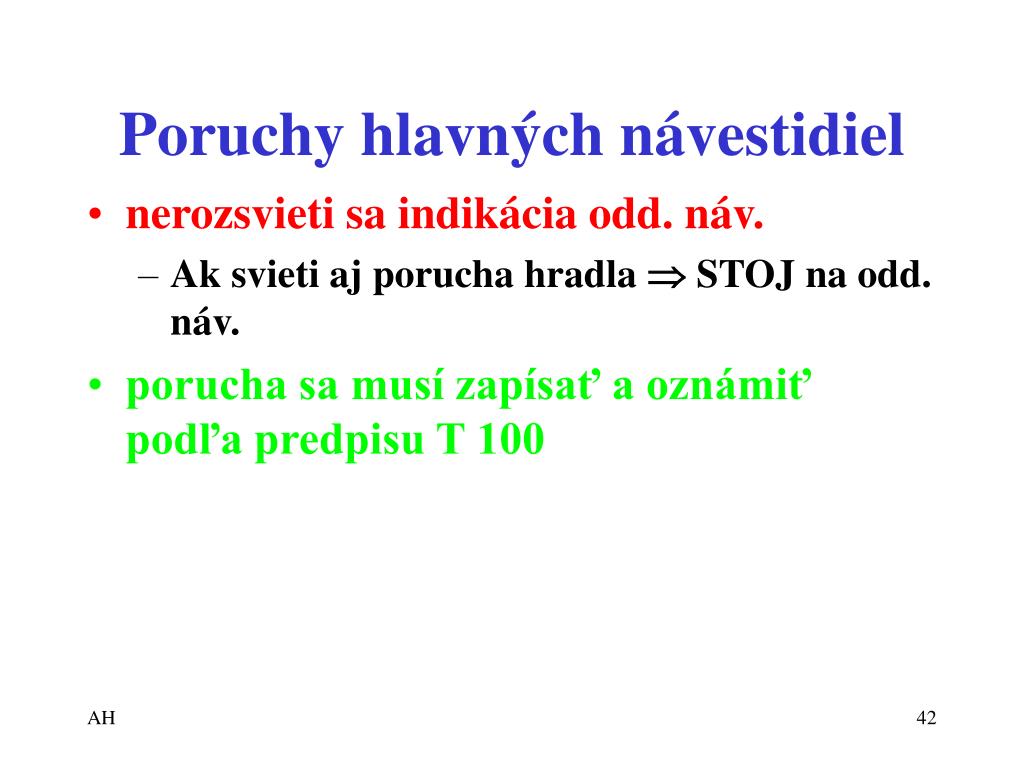

Poruchy hlavných návestidiel • nerozsvieti sa indikácia odd. náv. • Ak svieti aj porucha hradla STOJ na odd. náv. • porucha sa musí zapísať a oznámiť podľa predpisu T 100

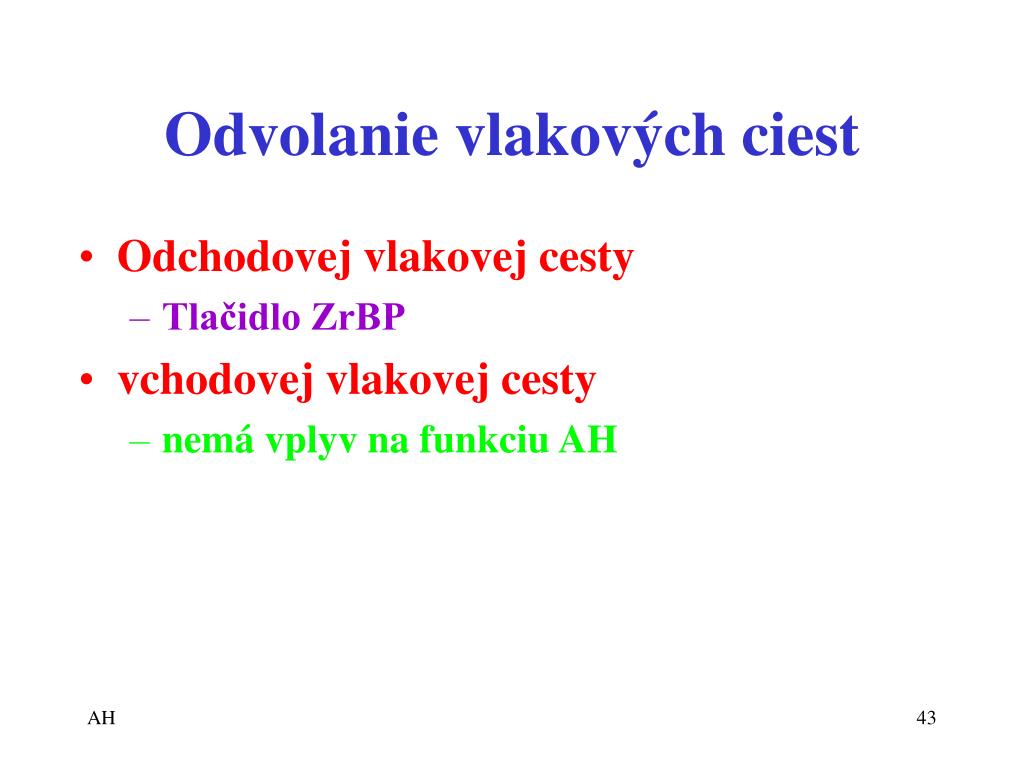

Odvolanie vlakových ciest • Odchodovej vlakovej cesty • Tlačidlo ZrBP • vchodovej vlakovej cesty • nemá vplyv na funkciu AH

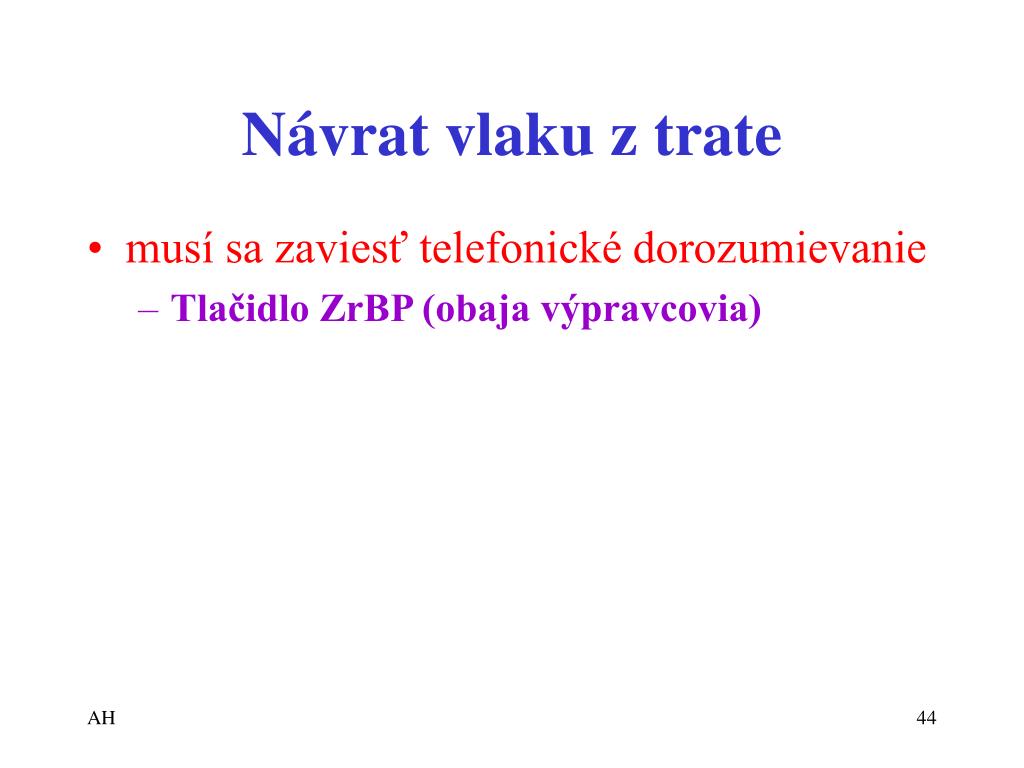

Návrat vlaku z trate • musí sa zaviesť telefonické dorozumievanie • Tlačidlo ZrBP (obaja výpravcovia)

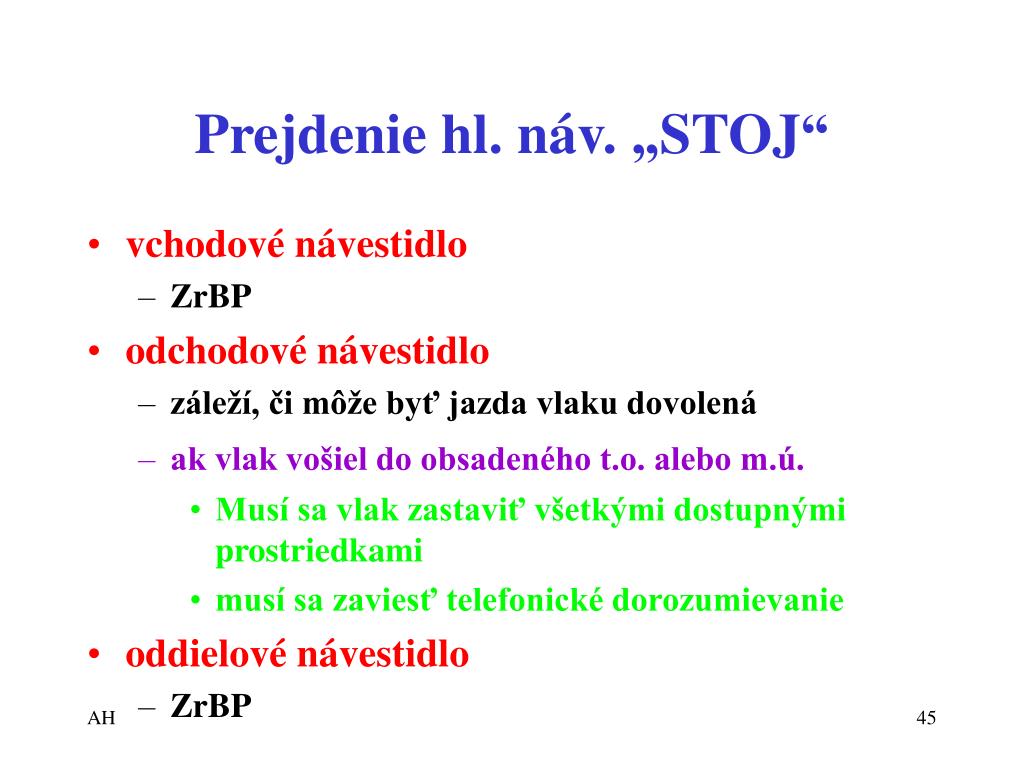

Prejdenie hl. náv. „STOJ“ • vchodové návestidlo • ZrBP • odchodové návestidlo • záleží, či môže byť jazda vlaku dovolená • ak vlak vošiel do obsadeného t.o. alebo m.ú. • Musí sa vlak zastaviť všetkými dostupnými prostriedkami • musí sa zaviesť telefonické dorozumievanie • oddielové návestidlo • ZrBP
Ostatné poruchy AH • Súčasné zatlačenie tl. udelenie TS • na trati s hradlom • v jednej žst. zatlačiť tl. „žiadosť o TS“ • na trati bez hradla • v jednej žst. zatlačiť tl. „ žiadosť o TS“ a • ešte v obidvoch žst. zatlačiť tl. „ZrBP“

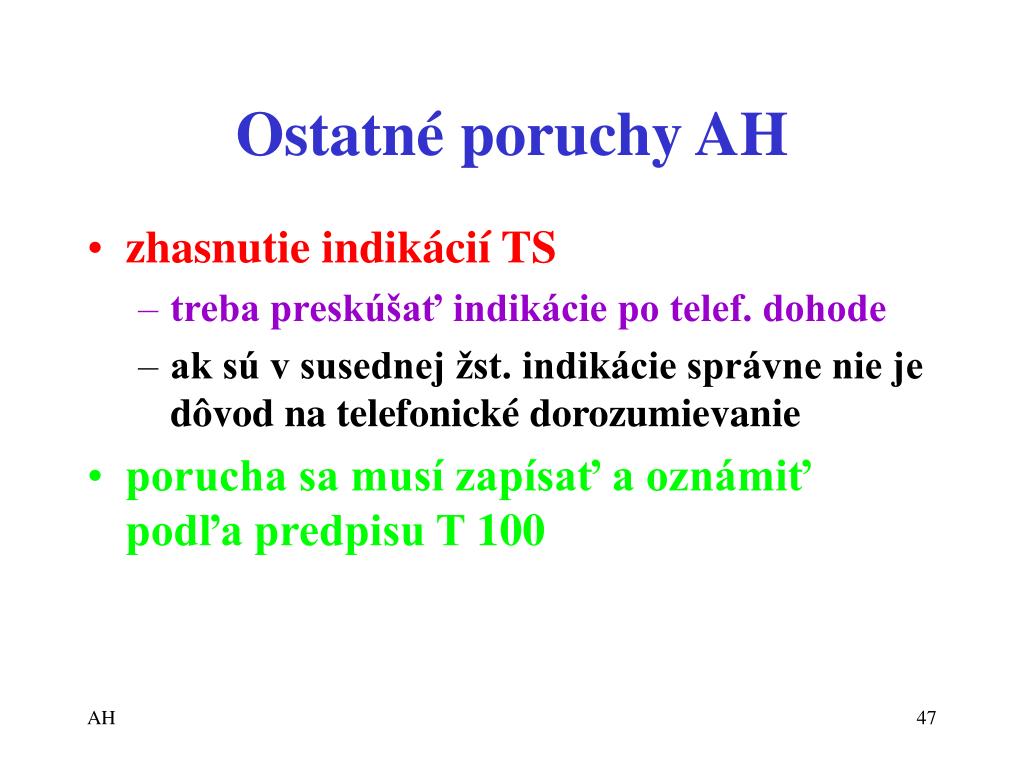

Ostatné poruchy AH • zhasnutie indikácií TS • treba preskúšať indikácie po telef. dohode • ak sú v susednej žst. indikácie správne nie je dôvod na telefonické dorozumievanie • porucha sa musí zapísať a oznámiť podľa predpisu T 100

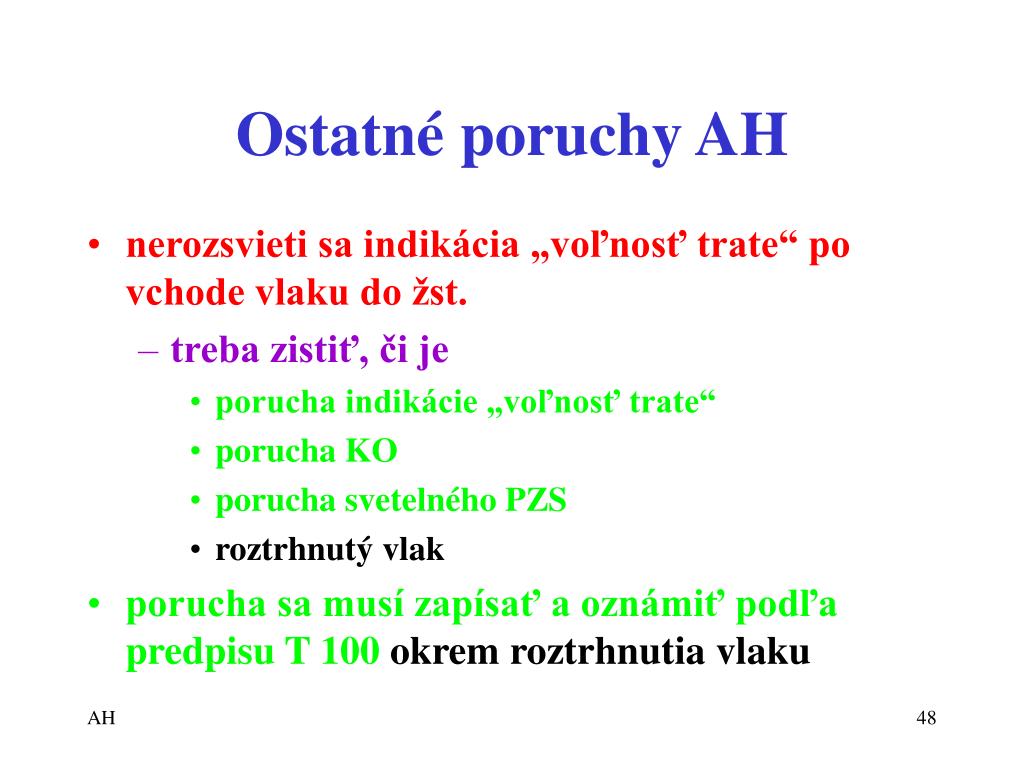

Ostatné poruchy AH • nerozsvieti sa indikácia „voľnosť trate“ po vchode vlaku do žst. • treba zistiť, či je • porucha indikácie „voľnosť trate“ • porucha KO • porucha svetelného PZS • roztrhnutý vlak • porucha sa musí zapísať a oznámiť podľa predpisu T 100 okrem roztrhnutia vlaku
Ostatné poruchy AH • nerozsvieti sa kontrolné zelené svetlo oddielového návestidla a celý m.ú. by mal byť voľný • treba predpokladať • porucha KO • porucha svetelného PZS • roztrhnutý vlak
