  1. Системы управленияAFSот Case IH Роздорожный Артур Старший специалист по вопросам точного земледелия

  2. Варианты управления от Case IH AFS • Ручное • Сервопривод • Интегрированное

  3. Case IH AFS – Ручное управление (курсоуказатель)

  4. Case IH дисплей EZ Guide 250

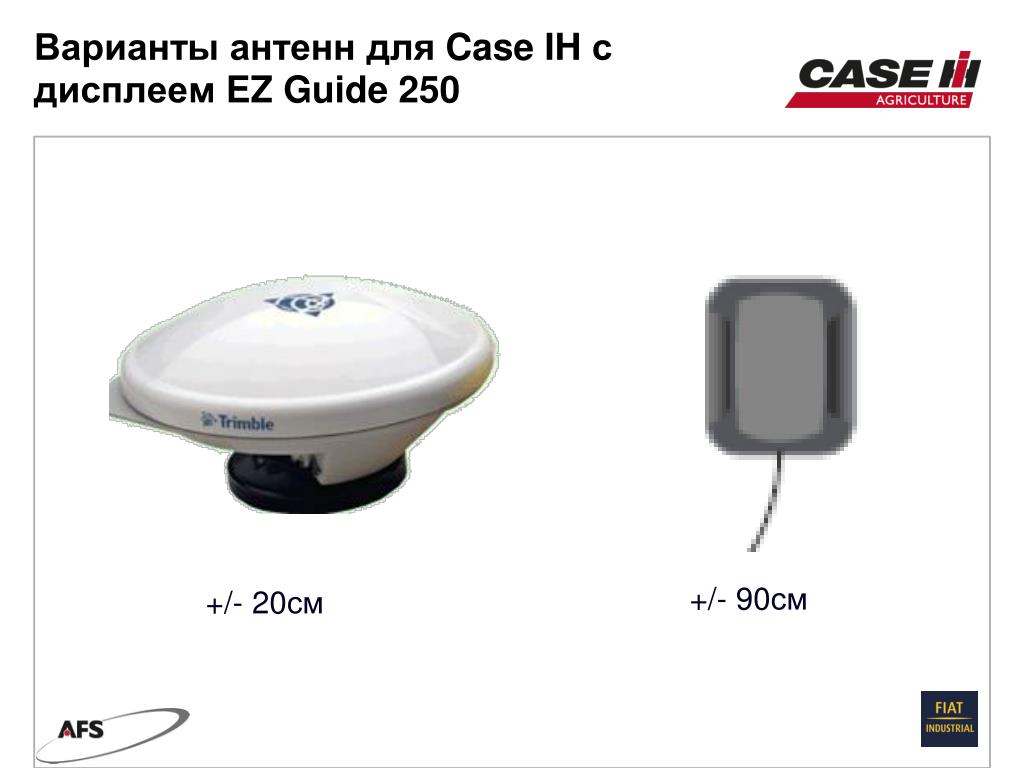

  5. Варианты антенн для Case IH с дисплеем EZ Guide 250 +/- 90см +/- 20см

  6. Case IH дисплей FM 750

  7. Case IH дисплей EZGuide 250 варианты управления • Вручную • Совместно с EZ Steer* + * Необходимо приобрести комплект EZ Steer

  8. Case IH дисплей FM 750варианты управления • Вручную • Совместно с EZ Steer* • Совместно с EZ Pilot** ИЛИ Необходимо приобрести комплектEZ Steer* Необходимо приобрести комплект EZ Pilot**

  9. Case IHAFS –управление с помощью сервопривода

  10. Case IH – сервопривод (EZ Steer)

  11. T2™ Technology • Технология T2™ используется гироскопы и акселлерометры Устройство требует калибровку

  12. Совместимость EZ Steer • EZ Guide 250 – Да • FM 750 – Да • AFS дисплей – Нет • Автономный сигнал – Да • Поправки Омнистар – Да • Поправки РТХ/РТК – Да

  13. Case IH AFS – Электромотор (EZ Pilot)

  14. Технология T3™ • Технология T3™ использует гироскопы и акселерометры для измерения отклонения от заданного направления движения • Требуется калибровка

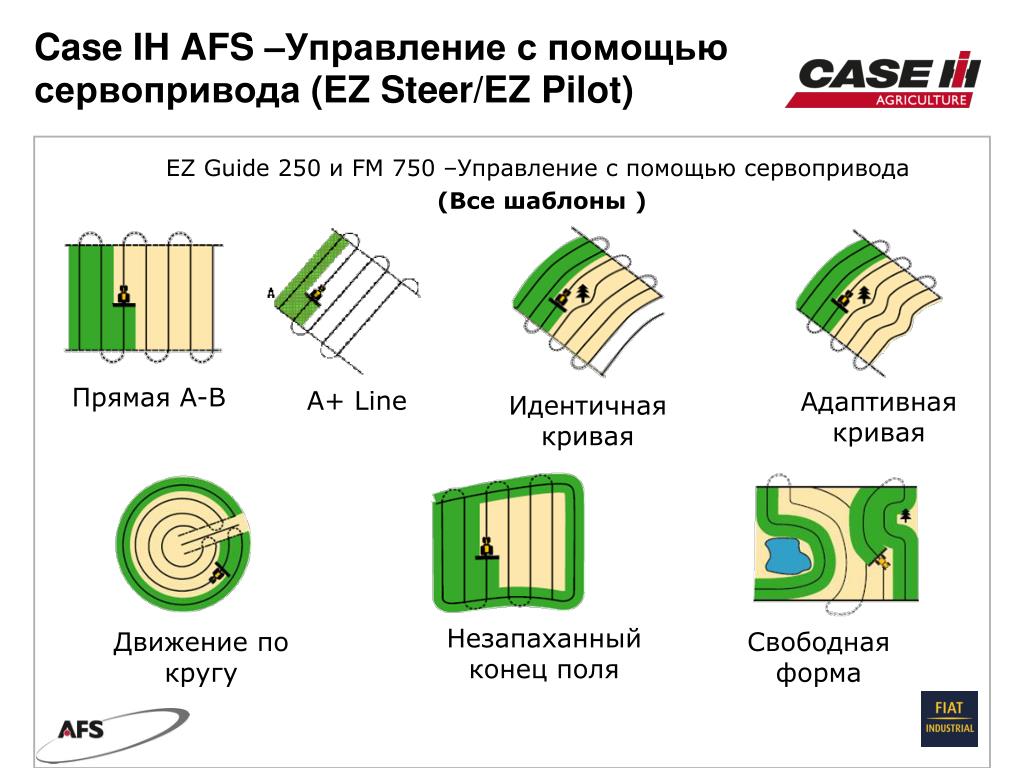

  15. Case IH AFS –Управление с помощью сервопривода (EZ Steer/EZ Pilot) EZ Guide 250 и FM 750 –Управление с помощью сервопривода (Все шаблоны ) Прямая A-B A+ Line Адаптивная кривая Идентичная кривая Незапаханный конец поля Движение по кругу Свободная форма

  16. Совместимость EZ Pilot • EZ Guide 250 – Нет • FM 750 – Да • Дисплей AFS – Нет • Автономный сигнал – Да • Поправки Омнистар – Да • Поправки РТХ/РТК – Да

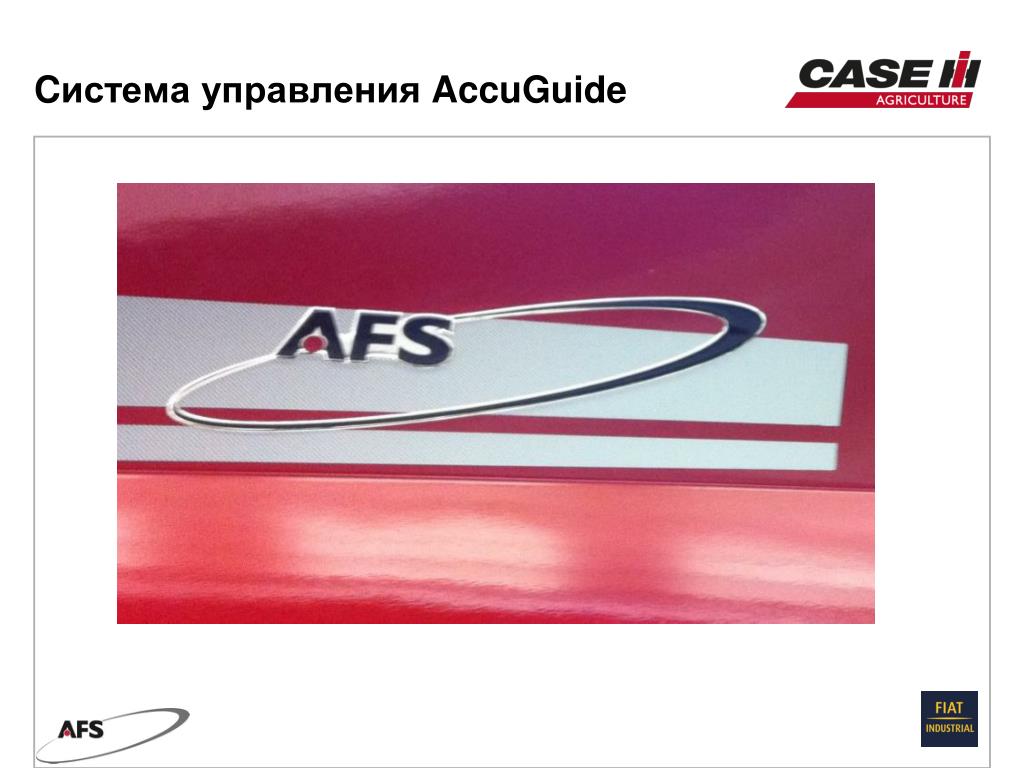

  17. Cистемауправления AccuGuide

  18. Дисплей AFS PRO 300 от Case IH Номер для заказа 84240406

  19. Дисплей AFS PRO 700 от Case IH Номер для заказа 84546676

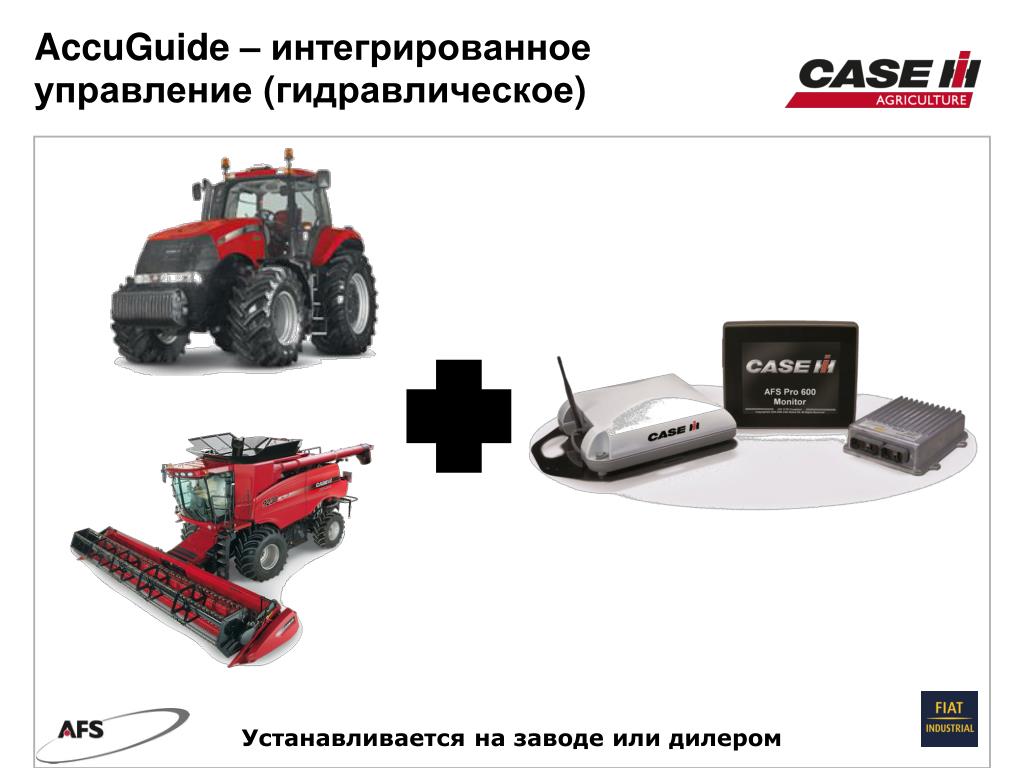

  20. AccuGuide – интегрированное управление (гидравлическое) Устанавливается на заводе или дилером

  21. Case IH - AccuGuide • AccuGuideзаводская система управления Case IH • Все компоненты AccuGuideможно заказать при заказе машин на заводе • Подобна системам: New Holland - ‘IntelliSteer’, Trimble - ‘Auto Pilot’ John Deere - ‘Auto Trac’ Существует 3 варианта: • AGC – Auto Guidance Complete – Полностью установленная на заводе система AccuGuide • AGR – Auto Guidance Ready – Подготовка машины под установку системы AccuGuide, при этом необходимо дозаказать антенну, котроллер и дисплей (если дисплей не входит в стандартную комплектацию) • УстановкаAccuGuide дилером после поставки техники – В машине не установлены компоненты системы AccuGuide, у дилера это займет минимум 2 дня

  22. Компоненты установлены на заводе при заказе в опции– AccuGuide Ready Крепление для дисплея Крепление для антенны Датчик угла поворота Гидроблок Manual Override Sensor

  23. Комплектация AFS AccuGuide Ready AGR - Auto Guidance Ready ВНИМАНИЕ:Установка компонентов системы AccuGuideможет занять у дилера больше, чем 2 дня

  24. AccuGuide Complete также включает Приемник/антенна AFS 372 AFS Pro 300 AFS Pro 600 AFS Pro 700 Навигационный контроллер сПО CNH

  25. Комплектация AFS AccuGuide Complete AGC - Auto Guidance Complete ВНИМАНИЕ:Установка компонентов системы AccuGuideможет занять у дилера больше, чем 2 дня

  26. Навигационный контроллер

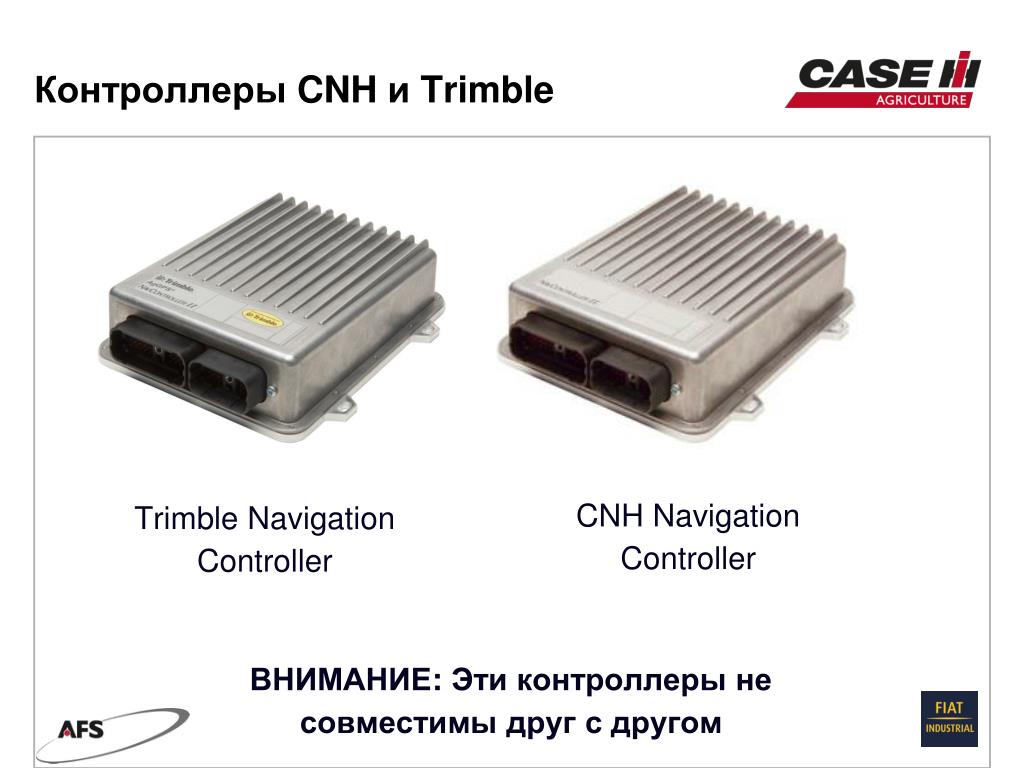

  27. Контроллеры CNH и Trimble CNH Navigation Controller Trimble Navigation Controller ВНИМАНИЕ: Эти контроллеры не совместимыдруг с другом

  28. 372 AFS Антенна / Ресивер

  29. AFS 372 Receiver • Преимущества: • Разблокировка OmniStarв базовой версии!!!! • Разблокировка ГЛОНАСС в базовой версии!!!!

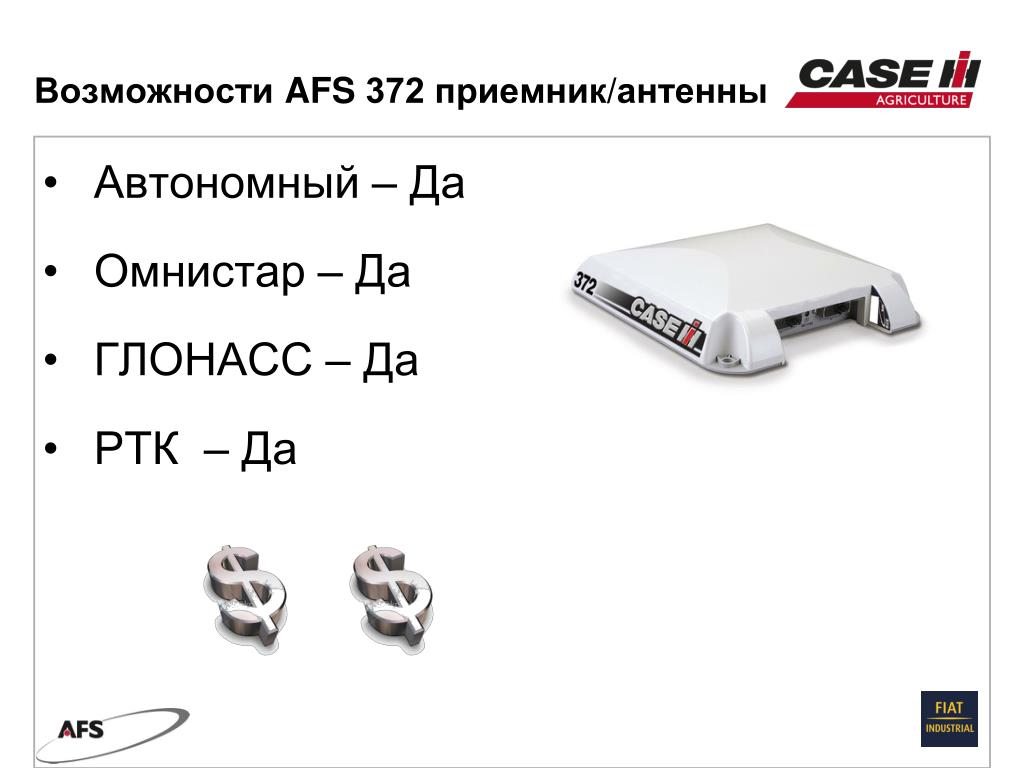

  30. Возможности AFS 372 приемник/антенны • Автономный – Да • Омнистар – Да • ГЛОНАСС – Да • РТК – Да

  31. Применение *EZ Steer/EZ Pilot stated accuracy using RTK is 4-5cm

  32. Summary
