  1. Лекція 4 Класи в UML та C#

  2. У комірці імені розміщується ім'я класу, в стилі UpperCamelCase(без спеціальних знаків) + public - private # protected за замовчуванням = 1 • Сигнатура операції включає: • ім'я; • список параметрів (типивсіхпараметрів); • тип результату. • Сигнатура кожноїопераціїабо методу класумає бути унікальною. Типованотація класу UML

  3. UML C# public class MyShape { public Double height; public Double width; private Point origin; protected String[2] description; public void Draw(); public double getArea(); } Приклад класуUML та С#

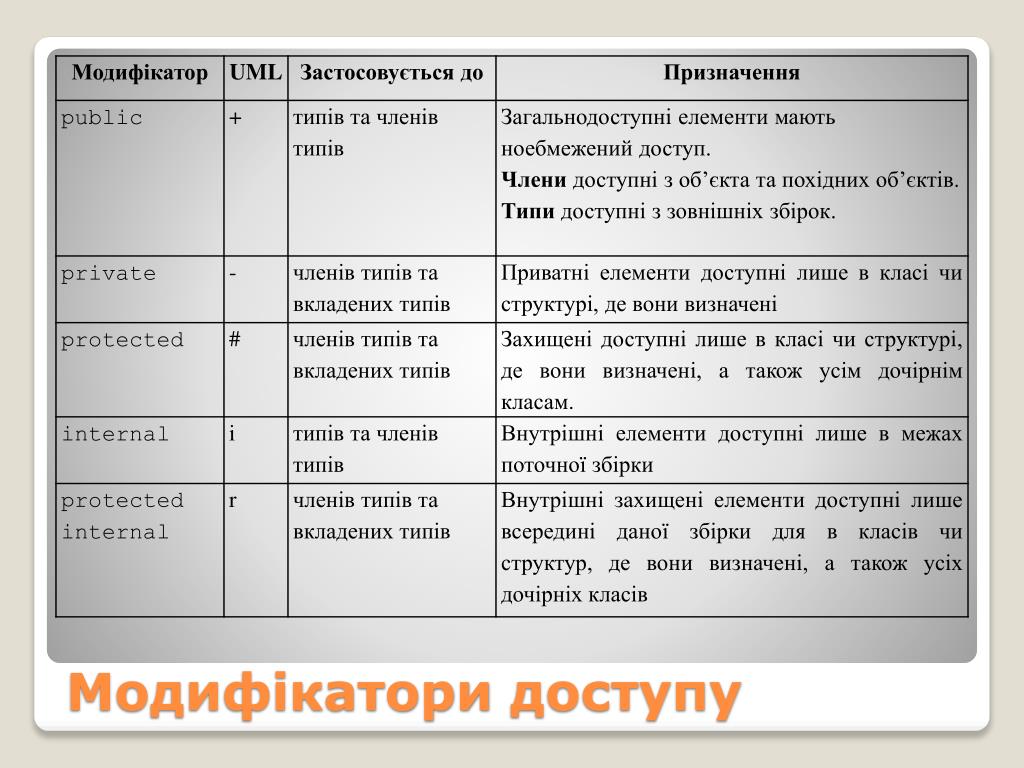

  4. Модифікатори доступу

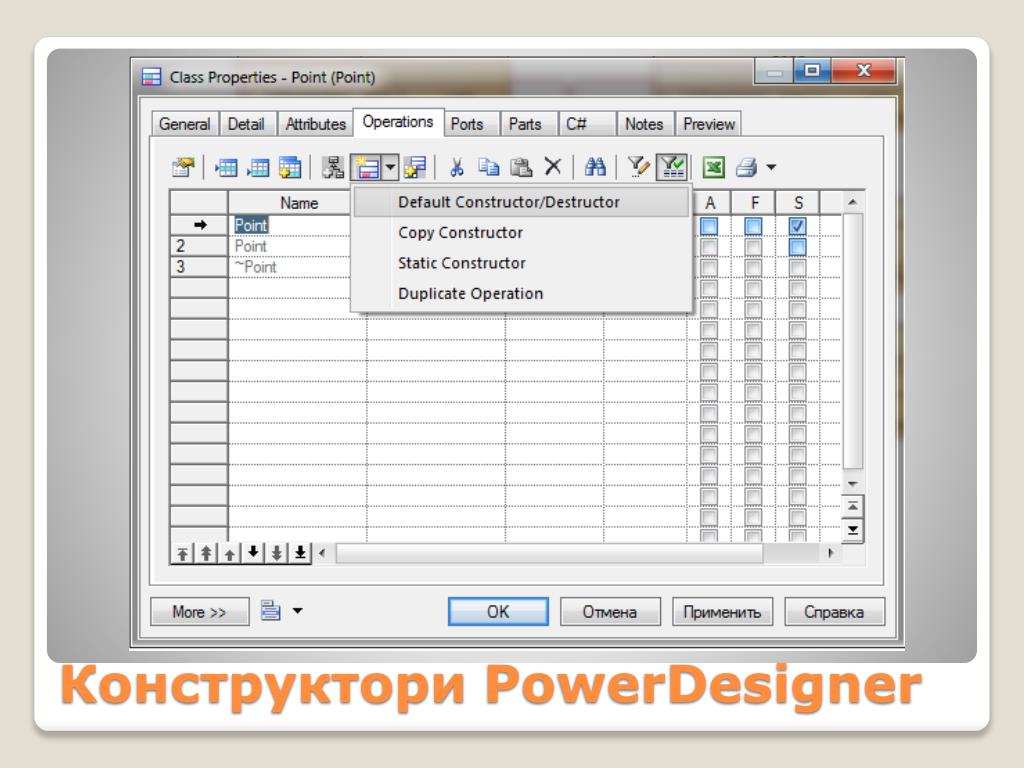

  5. Конструктори PowerDesigner

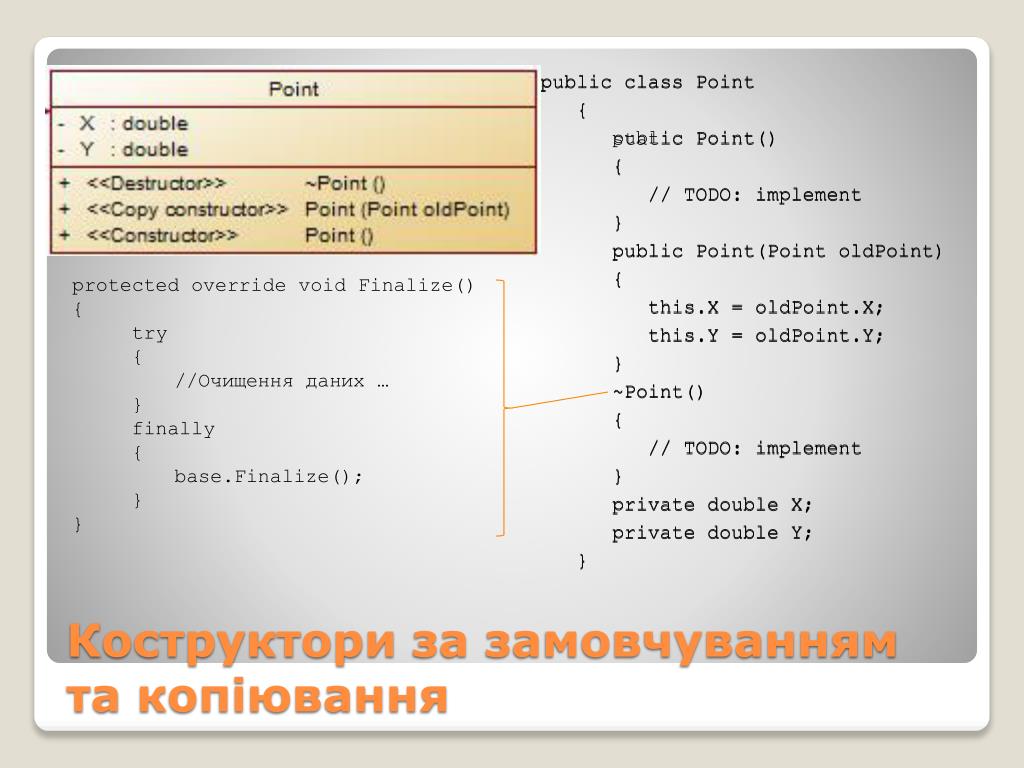

  6. public class Point { public Point() { // TODO: implement } public Point(Point oldPoint) { this.X = oldPoint.X; this.Y = oldPoint.Y; } ~Point() { // TODO: implement } private double X; private double Y; } public class Point { static Point() { // TODO: implement } public Point(Point oldPoint) { this.X = oldPoint.X; this.Y = oldPoint.Y; } ~Point() { // TODO: implement } private double X; private double Y; } protectedoverridevoidFinalize() { try { //Очищенняданих … } finally { base.Finalize(); } } Коструктори за замовчуванням та копіювання

  7. Перевизначення параметрів конструктора за замовчуванням

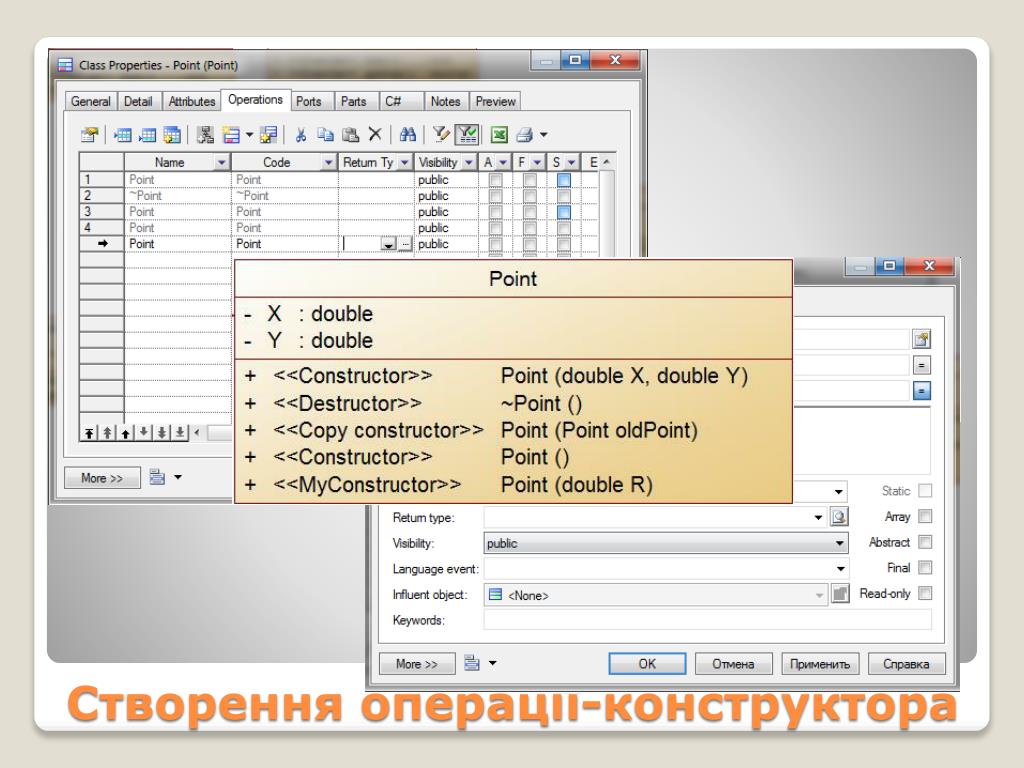

  8. Створення операції-конструктора

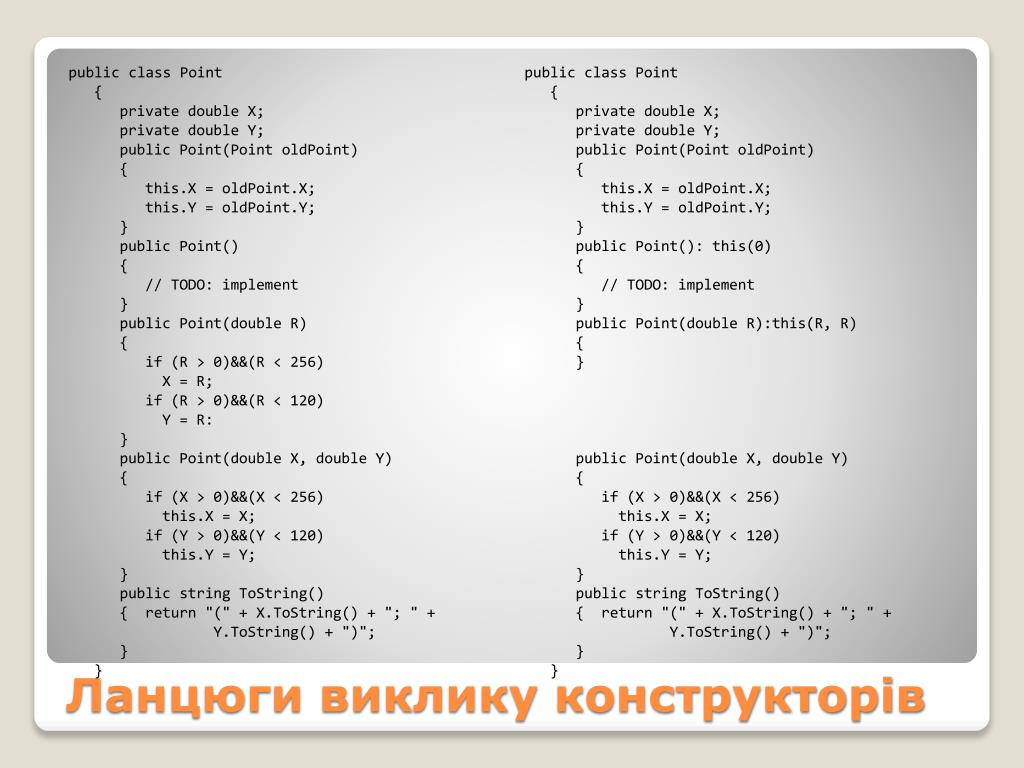

  9. public class Point { private double X; private double Y; public Point(Point oldPoint) { this.X = oldPoint.X; this.Y = oldPoint.Y; } public Point() { // TODO: implement } public Point(double R) { if (R > 0)&&(R < 256) X = R; if (R > 0)&&(R < 120) Y = R: } public Point(double X, double Y) { if (X > 0)&&(X < 256) this.X = X; if (Y > 0)&&(Y < 120) this.Y = Y; } public string ToString() { return "(" + X.ToString() + "; " + Y.ToString() + ")"; } } public class Point { private double X; private double Y; public Point(Point oldPoint) { this.X = oldPoint.X; this.Y = oldPoint.Y; } public Point(): this(0) { // TODO: implement } public Point(double R):this(R, R) { } public Point(double X, double Y) { if (X > 0)&&(X < 256) this.X = X; if (Y > 0)&&(Y < 120) this.Y = Y; } public string ToString() { return "(" + X.ToString() + "; " + Y.ToString() + ")"; } } Ланцюги виклику конструкторів

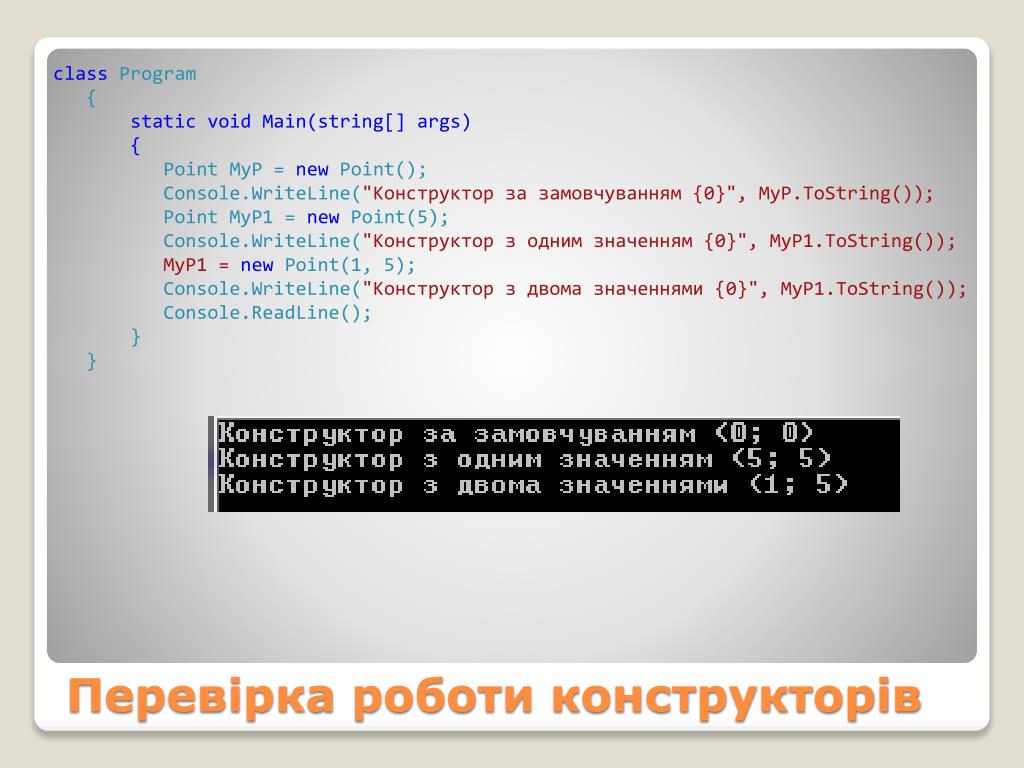

  10. class Program { static void Main(string[] args) { Point MyP = new Point(); Console.WriteLine("Конструктор за замовчуванням {0}", MyP.ToString()); Point MyP1 = new Point(5); Console.WriteLine("Конструктор з одним значенням {0}", MyP1.ToString()); MyP1 = new Point(1, 5); Console.WriteLine("Конструктор здвомазначеннями {0}", MyP1.ToString()); Console.ReadLine(); } } Перевірка роботи конструкторів

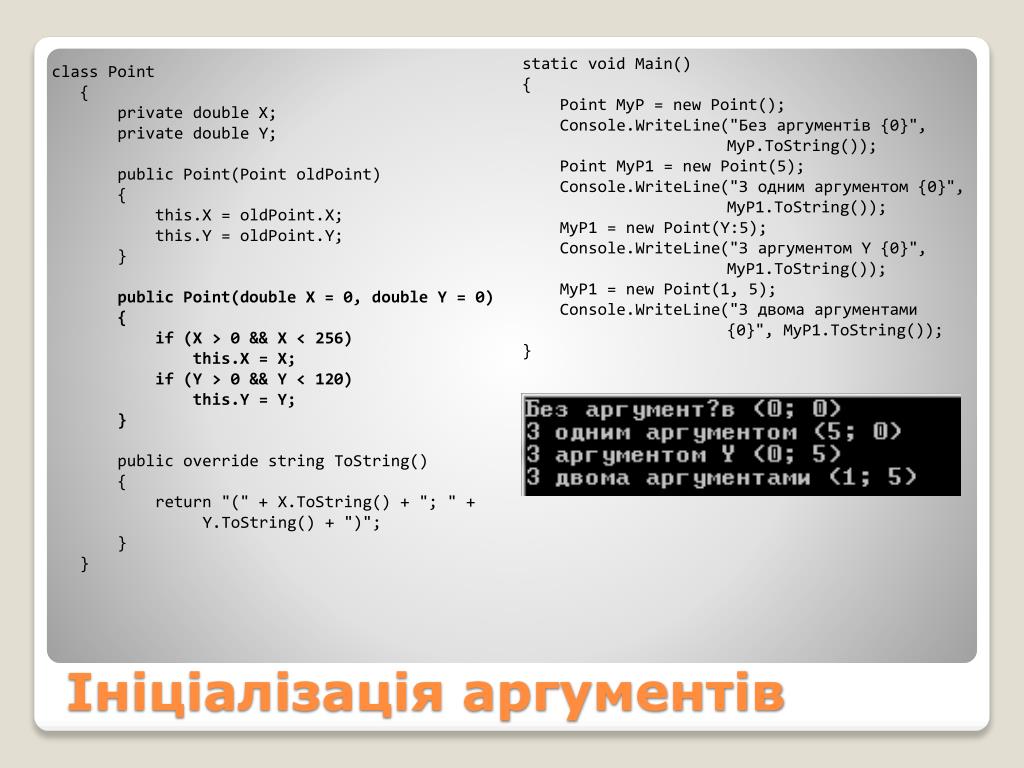

  11. static void Main() { Point MyP = new Point(); Console.WriteLine("Без аргументів {0}", MyP.ToString()); Point MyP1 = new Point(5); Console.WriteLine("З одним аргументом {0}", MyP1.ToString()); MyP1 = new Point(Y:5); Console.WriteLine("З аргументом Y {0}", MyP1.ToString()); MyP1 = new Point(1, 5); Console.WriteLine("З двома аргументами {0}", MyP1.ToString()); } class Point { private double X; private double Y; public Point(Point oldPoint) { this.X = oldPoint.X; this.Y = oldPoint.Y; } public Point(double X = 0, double Y = 0) { if (X > 0 && X < 256) this.X = X; if (Y > 0 && Y < 120) this.Y = Y; } publicoverride string ToString() { return "(" + X.ToString() + "; " + Y.ToString() + ")"; } } Ініціалізація аргументів

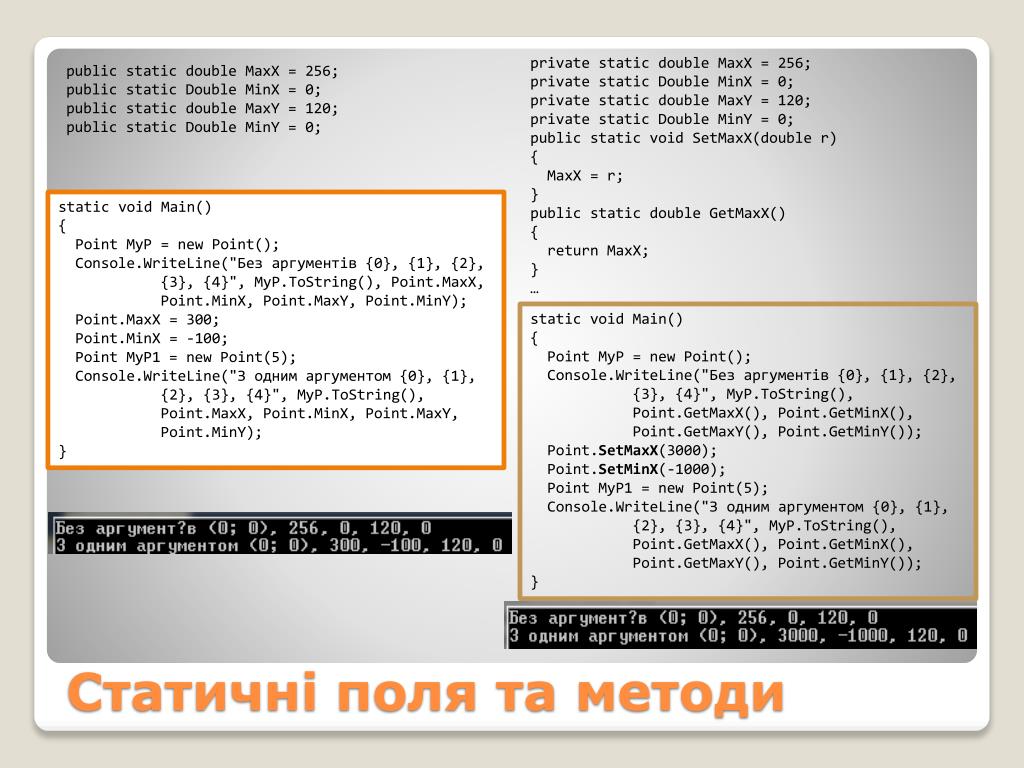

  12. private static double MaxX = 256; private static Double MinX = 0; private static double MaxY = 120; private static Double MinY = 0; public static void SetMaxX(double r) { MaxX = r; } public static double GetMaxX() { return MaxX; } … public static double MaxX = 256; public static Double MinX = 0; public static double MaxY = 120; public static Double MinY = 0; static void Main() { Point MyP = new Point(); Console.WriteLine("Без аргументів {0}, {1}, {2}, {3}, {4}", MyP.ToString(), Point.MaxX, Point.MinX, Point.MaxY, Point.MinY); Point.MaxX = 300; Point.MinX = -100; Point MyP1 = new Point(5); Console.WriteLine("З одним аргументом {0}, {1}, {2}, {3}, {4}", MyP.ToString(), Point.MaxX, Point.MinX, Point.MaxY, Point.MinY); } static void Main() { Point MyP = new Point(); Console.WriteLine("Без аргументів {0}, {1}, {2}, {3}, {4}", MyP.ToString(), Point.GetMaxX(), Point.GetMinX(), Point.GetMaxY(), Point.GetMinY()); Point.SetMaxX(3000); Point.SetMinX(-1000); Point MyP1 = new Point(5); Console.WriteLine("З одним аргументом {0}, {1}, {2}, {3}, {4}", MyP.ToString(), Point.GetMaxX(), Point.GetMinX(), Point.GetMaxY(), Point.GetMinY()); } Статичні поля та методи

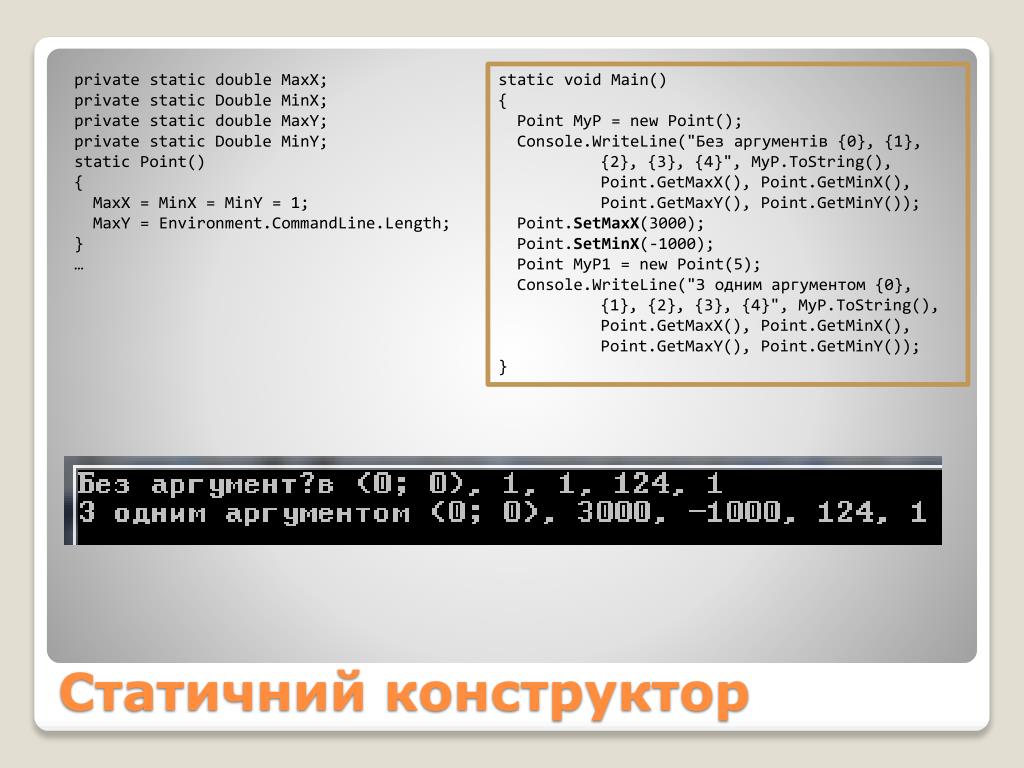

  13. private static double MaxX; private static Double MinX; private static double MaxY; private static Double MinY; static Point() { MaxX = MinX = MinY = 1; MaxY = Environment.CommandLine.Length; } … static void Main() { Point MyP = new Point(); Console.WriteLine("Без аргументів {0}, {1}, {2}, {3}, {4}", MyP.ToString(), Point.GetMaxX(), Point.GetMinX(), Point.GetMaxY(), Point.GetMinY()); Point.SetMaxX(3000); Point.SetMinX(-1000); Point MyP1 = new Point(5); Console.WriteLine("З одним аргументом {0}, {1}, {2}, {3}, {4}", MyP.ToString(), Point.GetMaxX(), Point.GetMinX(), Point.GetMaxY(), Point.GetMinY()); } Статичний конструктор

  14. class Point { private static double maxX; private static Double minX; private static double maxY; private static Double minY; public static Double MaxX { get { return maxX; } set { maxX = value; } } public static Double MinX { get { return minX; } set { minX = value; } } public static Double MaxY { get { return maxY; } set { maxY = value; } } public static Double MinY { get { return minY; } set { minY = value; } } … static void Main() { Point MyP = new Point(); Console.WriteLine("Без аргументів {0}, {1}, {2}, {3}, {4}", MyP.ToString(), Point.MaxX, Point.MinX, Point.MaxY, Point.MinY); Point.MaxX = 300; Point.MinX = -100; Point MyP1 = new Point(5); Console.WriteLine("З одним аргументом {0}, {1}, {2}, {3}, {4}", MyP.ToString(), Point.MaxX, Point.MinX, Point.MaxY, Point.MinY); } Інкапсуляція статичних полів

  15. private double x; private double y; public Double X { get { return x; } set { if (value > MaxX) x = MaxX; else if (value < MinX) x = MinX; else x = value; } } public Double Y { get { return y; } set { if (value > MaxY) y = MaxY; else if (value < MinY) y = MinY; else y = value; } } public Point(Point oldPoint) { this.X = oldPoint.X; this.Y = oldPoint.Y; } public Point(double X = 0, double Y = 0) { this.X = X; this.Y = Y; } public override string ToString() { return "(" + X.ToString() + "; " + Y.ToString() + ")"; } static void Main() { Console.WriteLine("Обмеження: maxx = {0}, minx = {1}, maxy = {2}, miny = {3}", Point.MaxX, Point.MinX, Point.MaxY, Point.MinY); Point MyP = new Point(); Console.WriteLine("За замовчуванням {0}", MyP.ToString()); MyP.X = 30000; Console.WriteLine("ПісляX = 30000: {0}", MyP.ToString()); Point MyP1 = new Point(Y:3000); Console.WriteLine("Конструктор зперевищенимY {0}", MyP1.ToString()); } Інкапсуляція через властивості

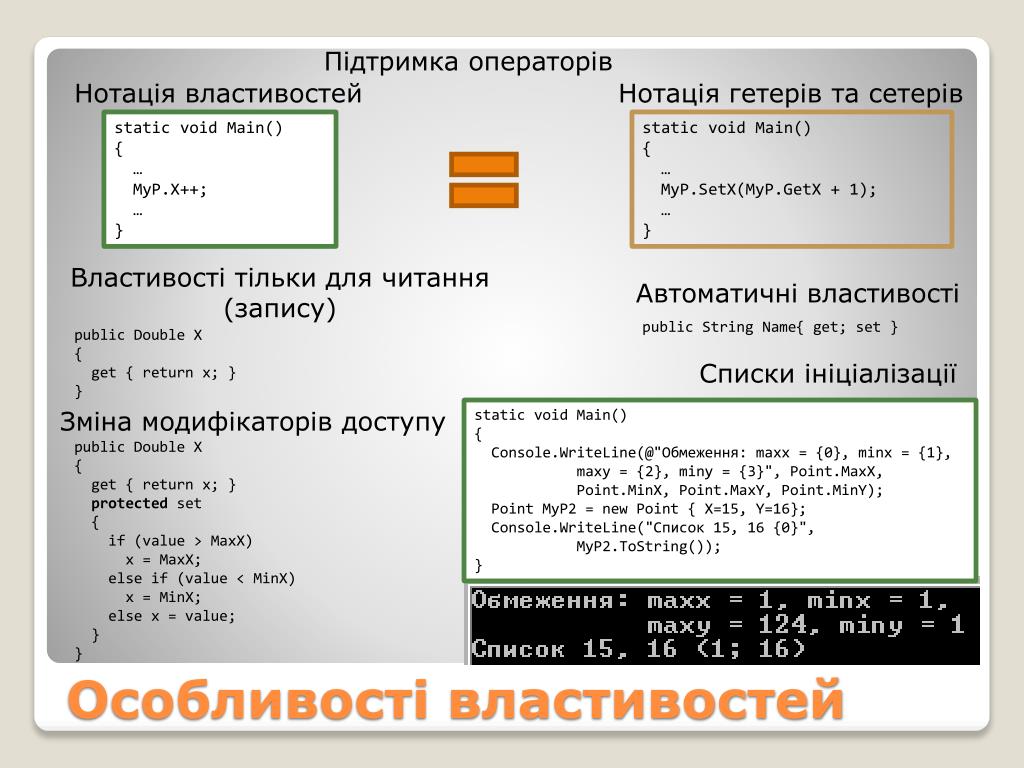

  16. Підтримкаоператорів Нотаціявластивостей Нотаціягетерів та сетерів static void Main() { … MyP.X++; … } static void Main() { … MyP.SetX(MyP.GetX + 1); … } Властивостітільки для читання (запису) Автоматичнівластивості • public String Name{ get; set } • public Double X • { • get { return x; } • } Списки ініціалізації Змінамодифікаторів доступу static void Main() { Console.WriteLine(@"Обмеження: maxx = {0}, minx = {1}, maxy = {2}, miny = {3}", Point.MaxX, Point.MinX, Point.MaxY, Point.MinY); Point MyP2 = new Point { X=15, Y=16}; Console.WriteLine("Список 15, 16 {0}", MyP2.ToString()); } • public Double X • { • get { return x; } • protected set • { • if (value > MaxX) • x = MaxX; • else if (value < MinX) • x = MinX; • else x = value; • } • } Особливості властивостей

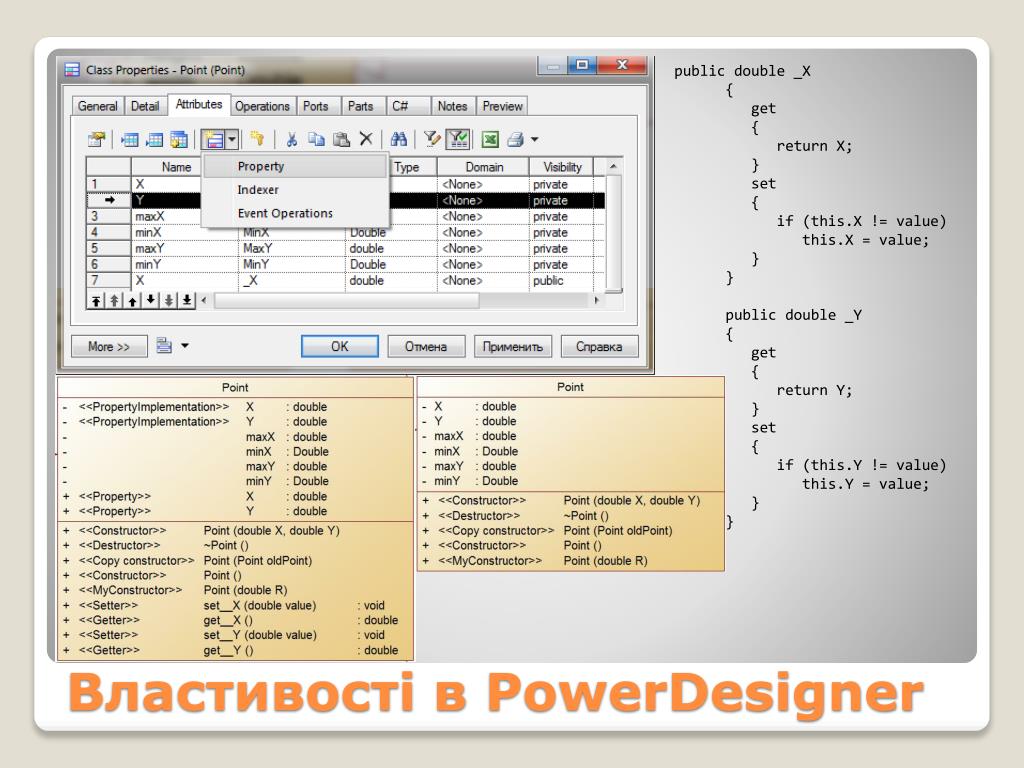

  17. public double _X { get { return X; } set { if (this.X != value) this.X = value; } } public double _Y { get { return Y; } set { if (this.Y != value) this.Y = value; } } Властивості в PowerDesigner

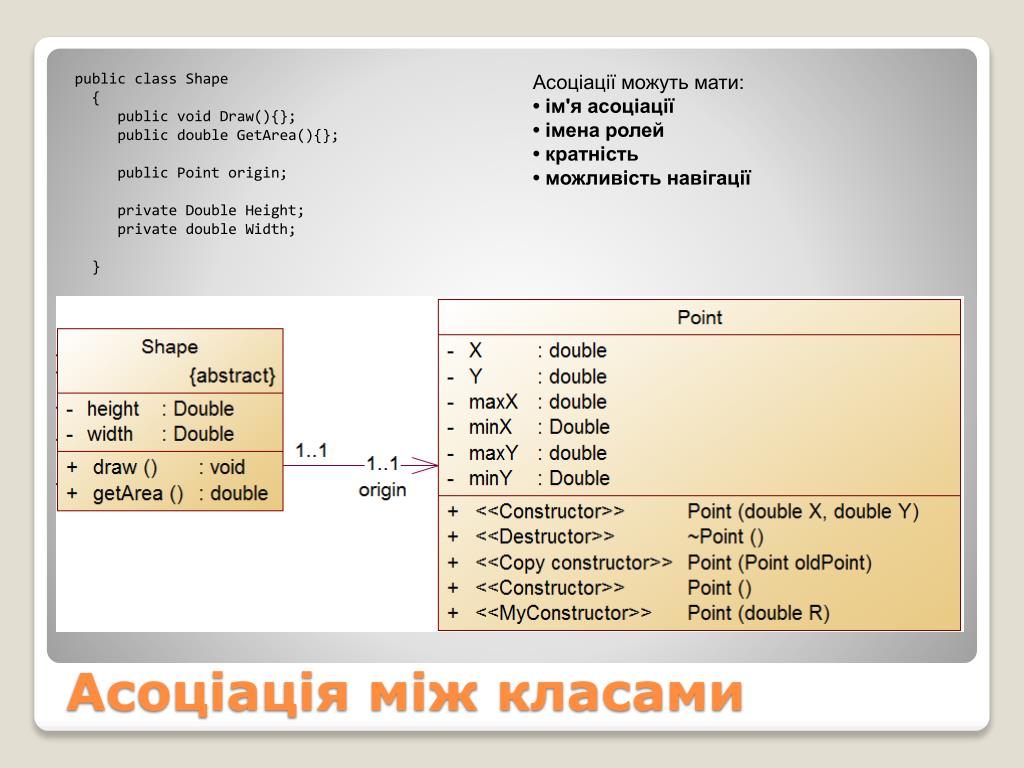

  18. public class Shape { public void Draw(){}; public double GetArea(){}; public Point origin; private Double Height; private double Width; } Асоціації можуть мати: • ім'яасоціації • імена ролей • кратність • можливістьнавігації Асоціація між класами

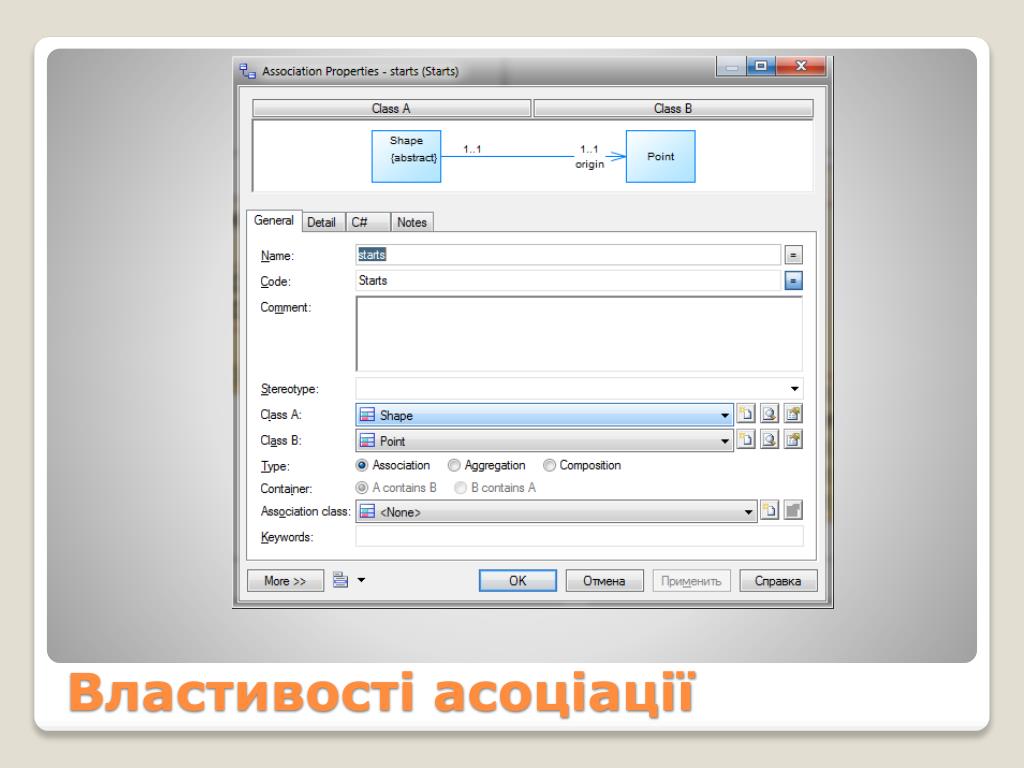

  19. Властивості асоціації

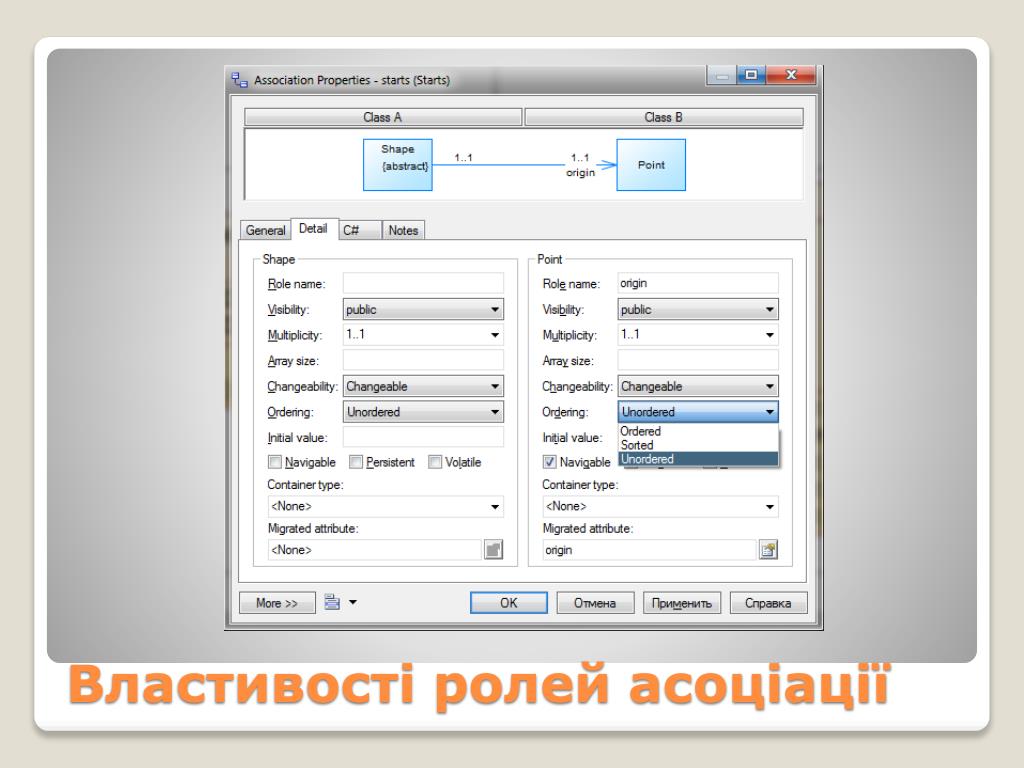

  20. Властивості ролей асоціації

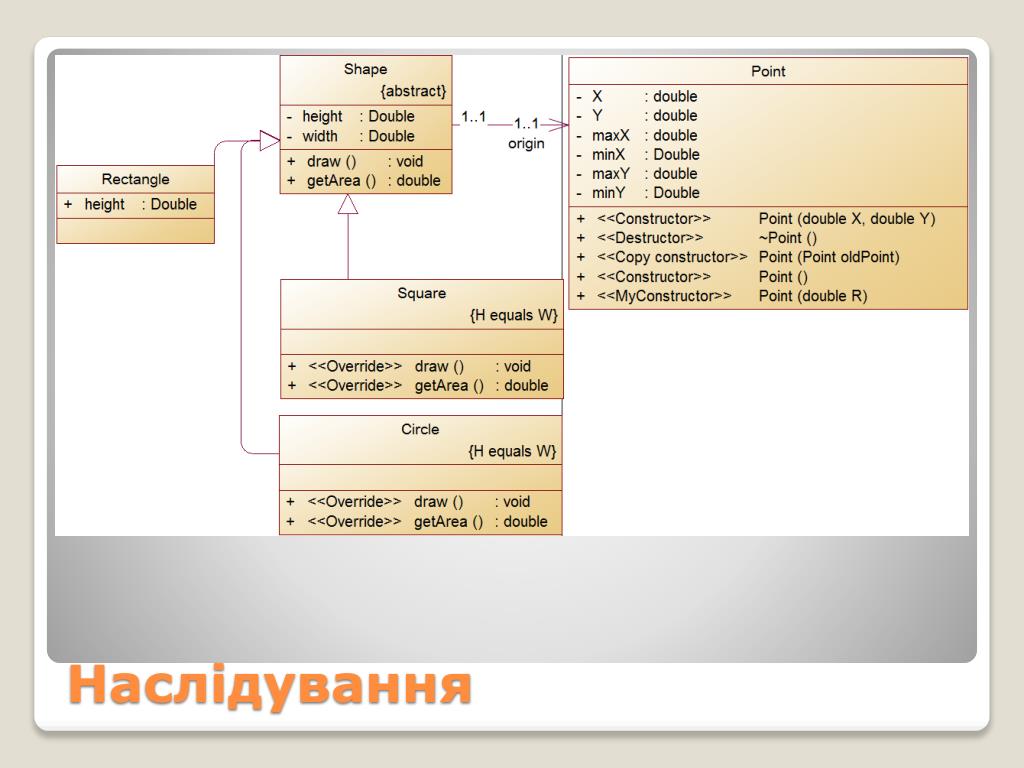

  21. Наслідування

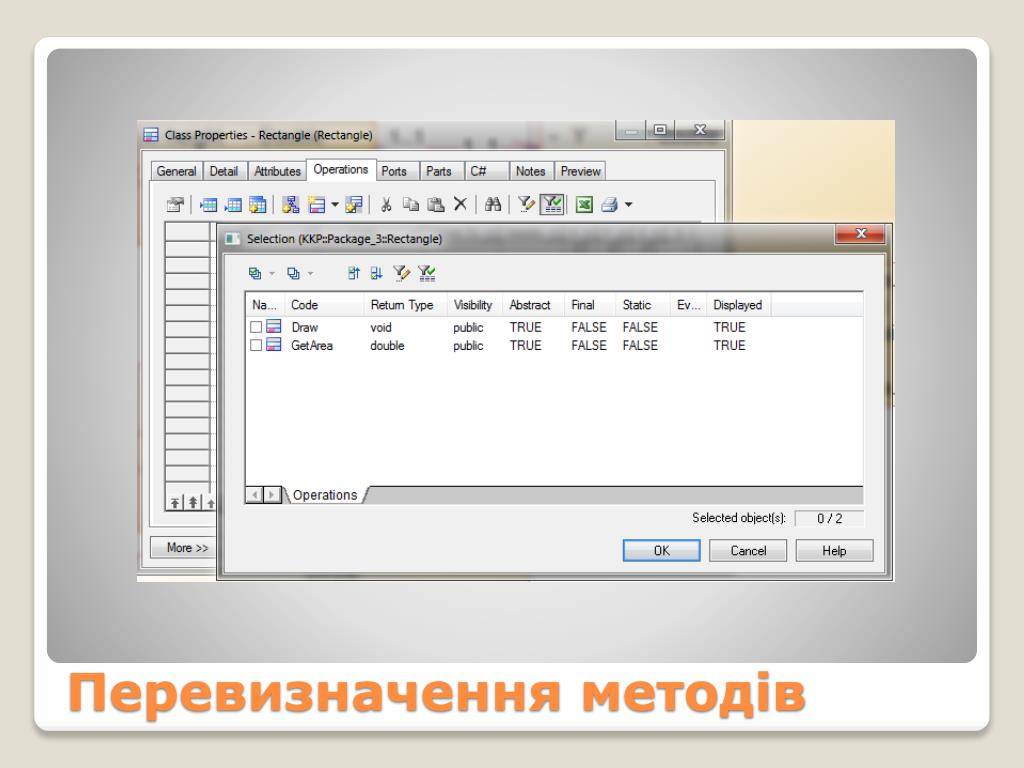

  22. Перевизначення методів

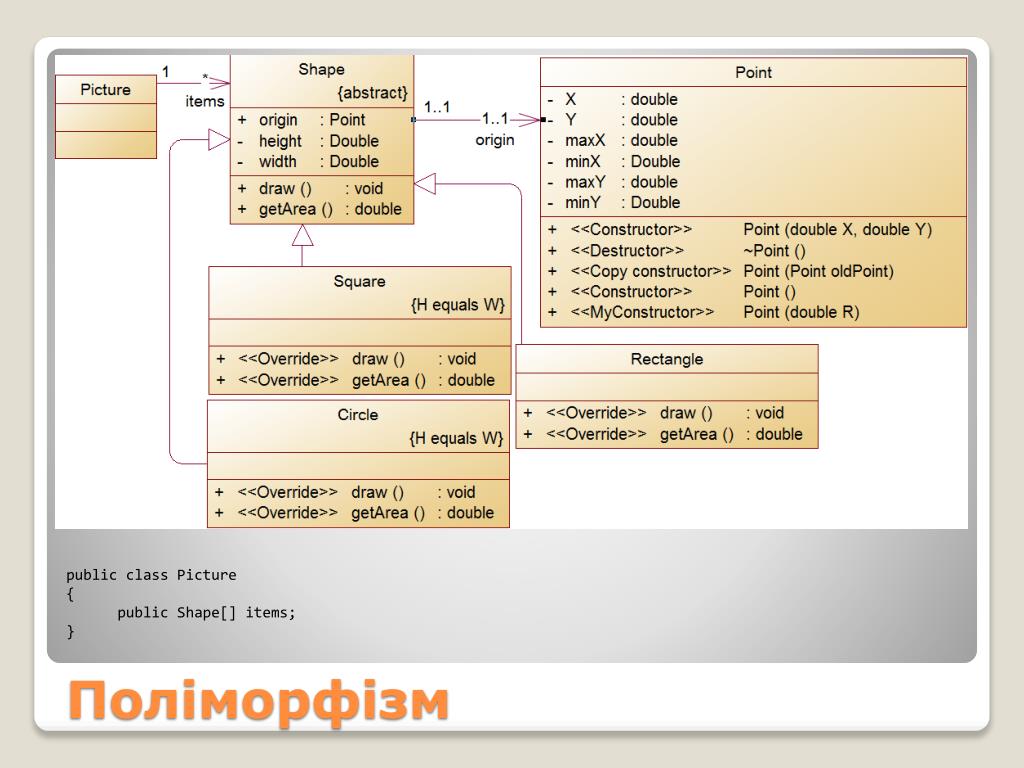

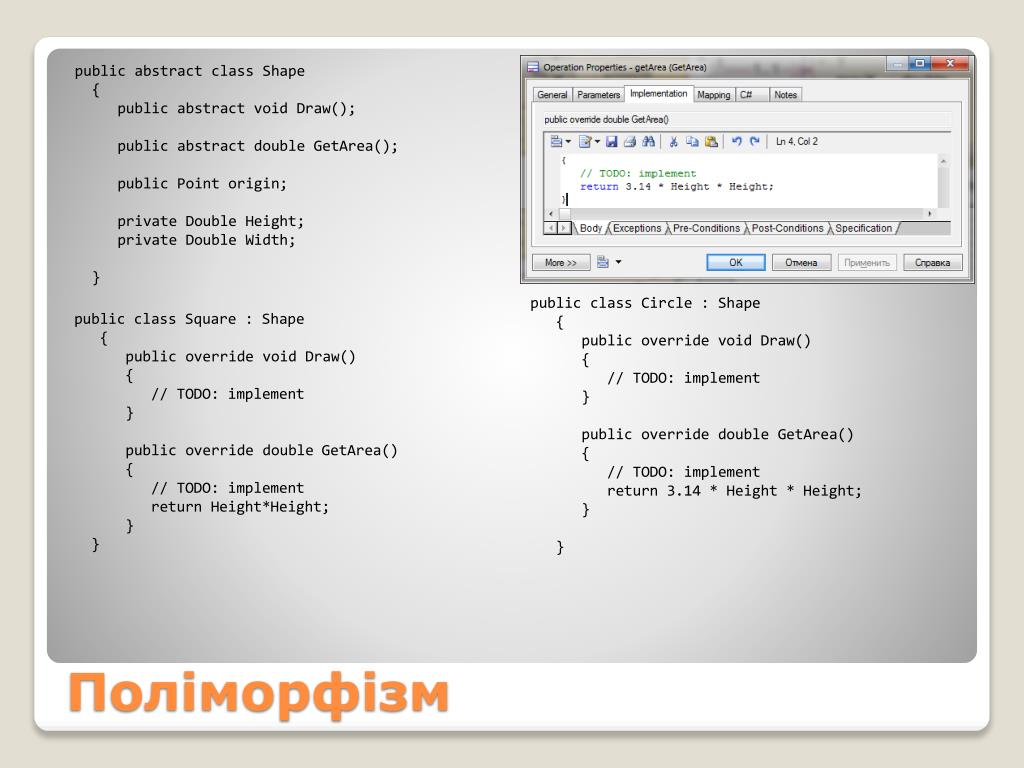

  23. public abstract class Shape { public abstract void Draw(); public abstract double GetArea(); public Point origin; private Double Height; private Double Width; } public class Circle : Shape { public override void Draw() { // TODO: implement } public override double GetArea() { // TODO: implement return 3.14 * Height * Height; } } public class Square : Shape { public override void Draw() { // TODO: implement } public override double GetArea() { // TODO: implement return Height*Height; } } Поліморфізм

  24. Поліморфізм public class Picture { public Shape[] items; }

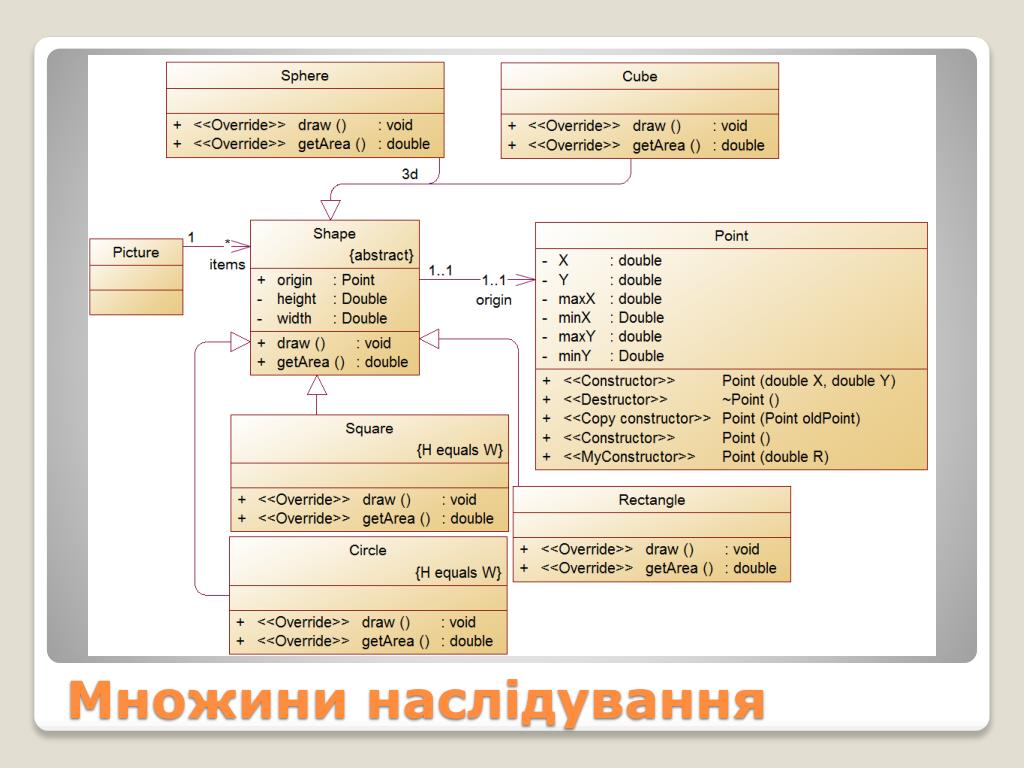

  25. Множини наслідування

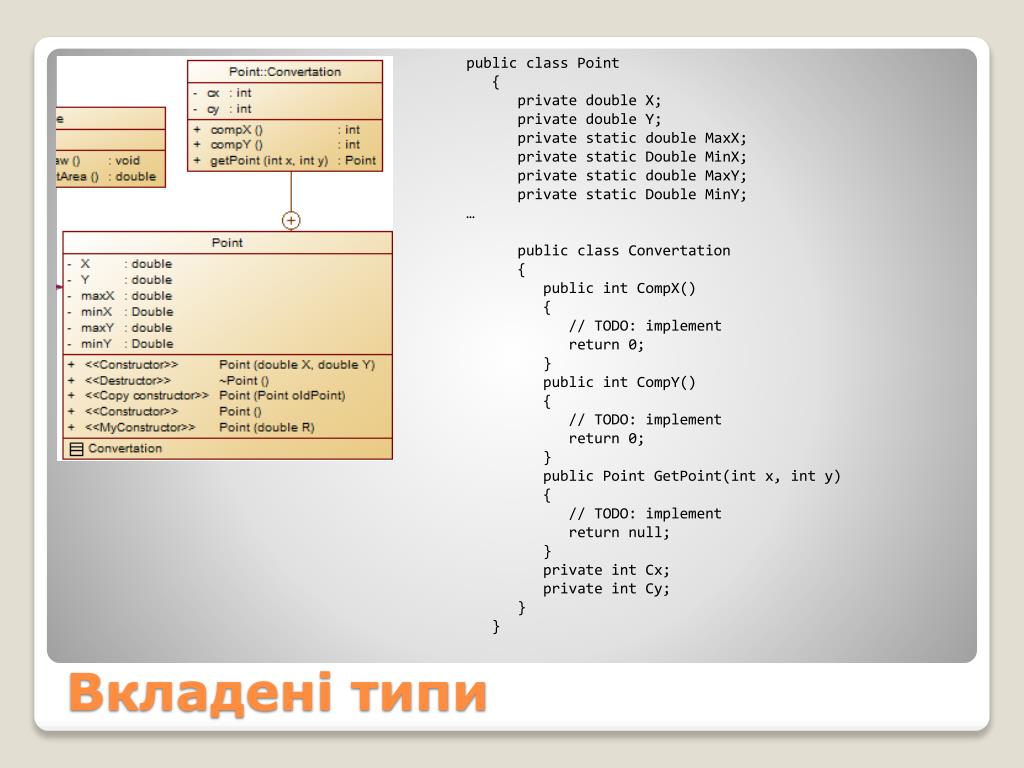

  26. public class Point { private double X; private double Y; private static double MaxX; private static Double MinX; private static double MaxY; private static Double MinY; … public class Convertation { public intCompX() { // TODO: implement return 0; } public intCompY() { // TODO: implement return 0; } public Point GetPoint(int x, int y) { // TODO: implement return null; } private intCx; private int Cy; } } Вкладені типи

  27. Елементи діаграми класів PowerDesigner
