  1. Zone Routing Protocol Rafael de Moraes S. Fernandes

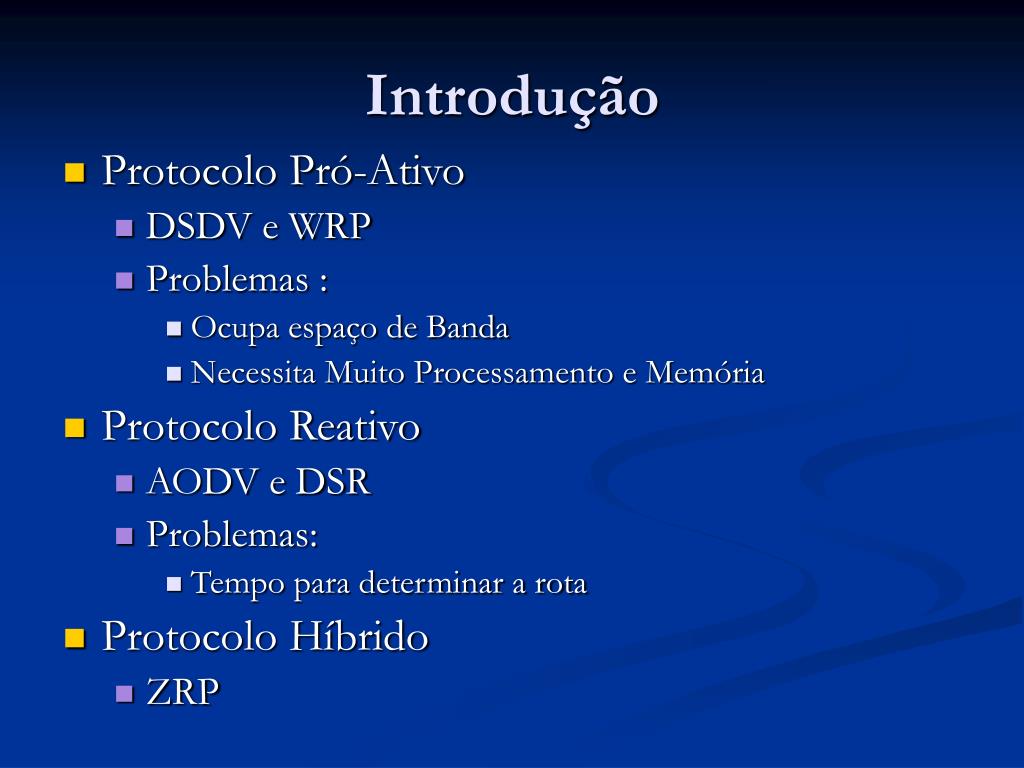

  2. Introdução • Protocolo Pró-Ativo • DSDV e WRP • Problemas : • Ocupa espaço de Banda • Necessita Muito Processamento e Memória • Protocolo Reativo • AODV e DSR • Problemas: • Tempo para determinar a rota • Protocolo Híbrido • ZRP

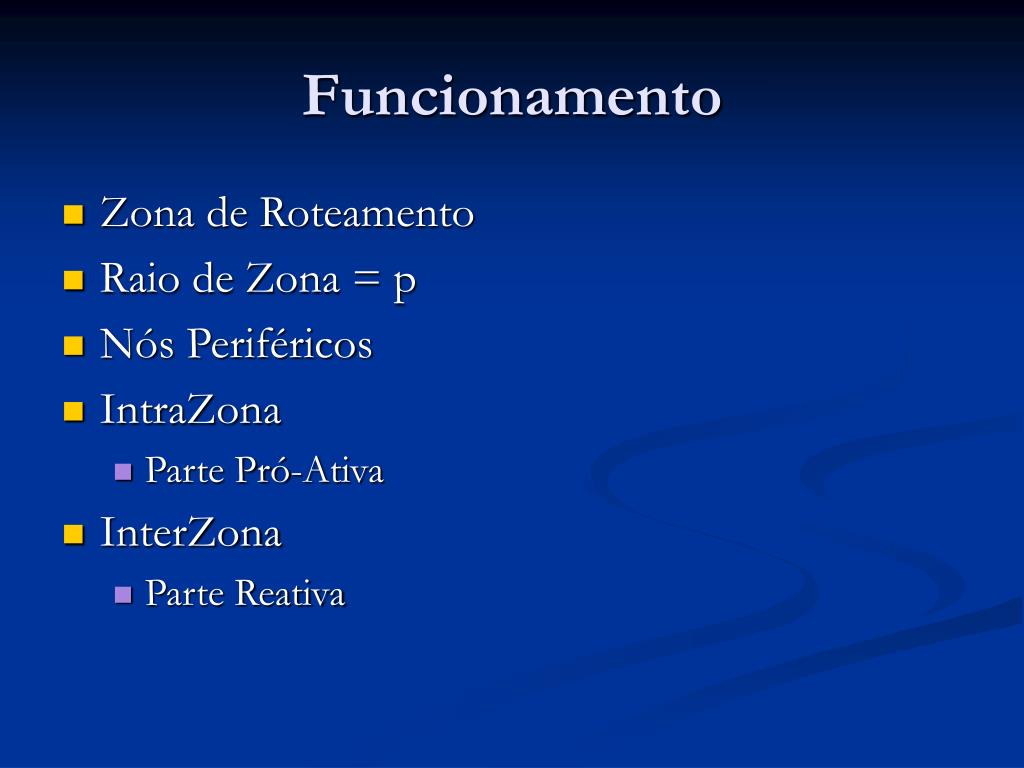

  3. Funcionamento • Zona de Roteamento • Raio de Zona = p • Nós Periféricos • IntraZona • Parte Pró-Ativa • InterZona • Parte Reativa

  4. Protocolo de Roteamento IntraZona(IARP) • Executado dentro da Zona de Roteamento • Tabela de Roteamento depende do Protocolo • Necessita descoberta de Vizinhos • Protocolos de MAC – polling • Neighbor Discovery Protocol – MSG “HELLO”

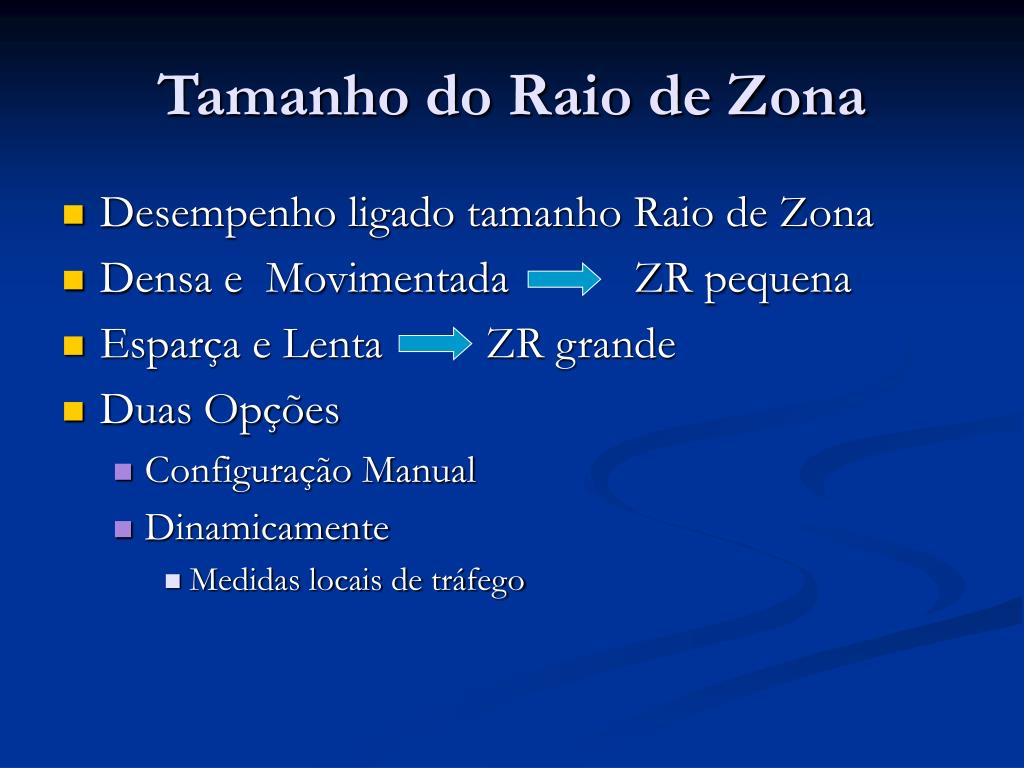

  5. Tamanho do Raio de Zona • Desempenho ligado tamanho Raio de Zona • Densa e Movimentada ZR pequena • Esparça e Lenta ZR grande • Duas Opções • Configuração Manual • Dinamicamente • Medidas locais de tráfego

  6. Protocolo InterZona(IERP) • Definido pelo ZRP • Inundação Melhorada • Previne LOOPS • Número de Seqüência

  7. Protocolo InterZona(IERP) • Algoritimo: 1 – S pede rota para X aos Nós Periféricos 2 – Se já recebi pedido com este número de seqüência da mesma origem então descarto. 3 – Se um dos nós periféricos (Y) possuir rota para X em sua tabela de roteamento então Y informa S que a rota para X passa por ele e FIM. 4 – Senão, os nós periféricos fazem pedido para seus nós periféricos e volta para 2

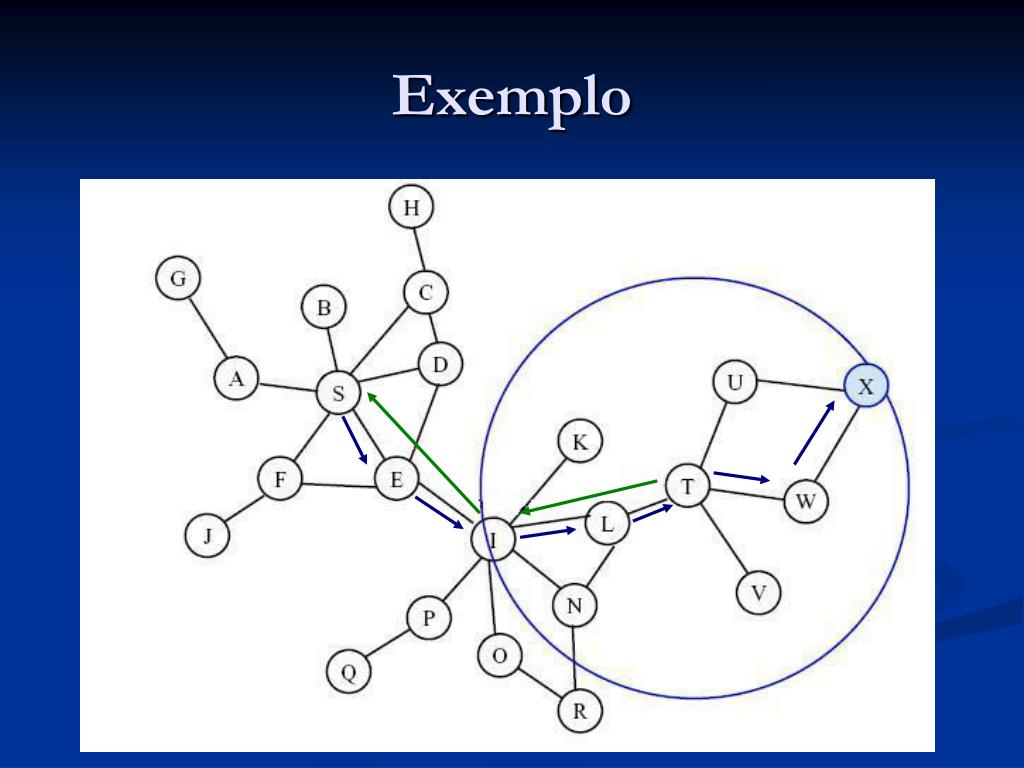

  8. Exemplo

  9. Exemplo Raio de Zona = 2

  10. Exemplo

  11. Exemplo

  12. Exemplo

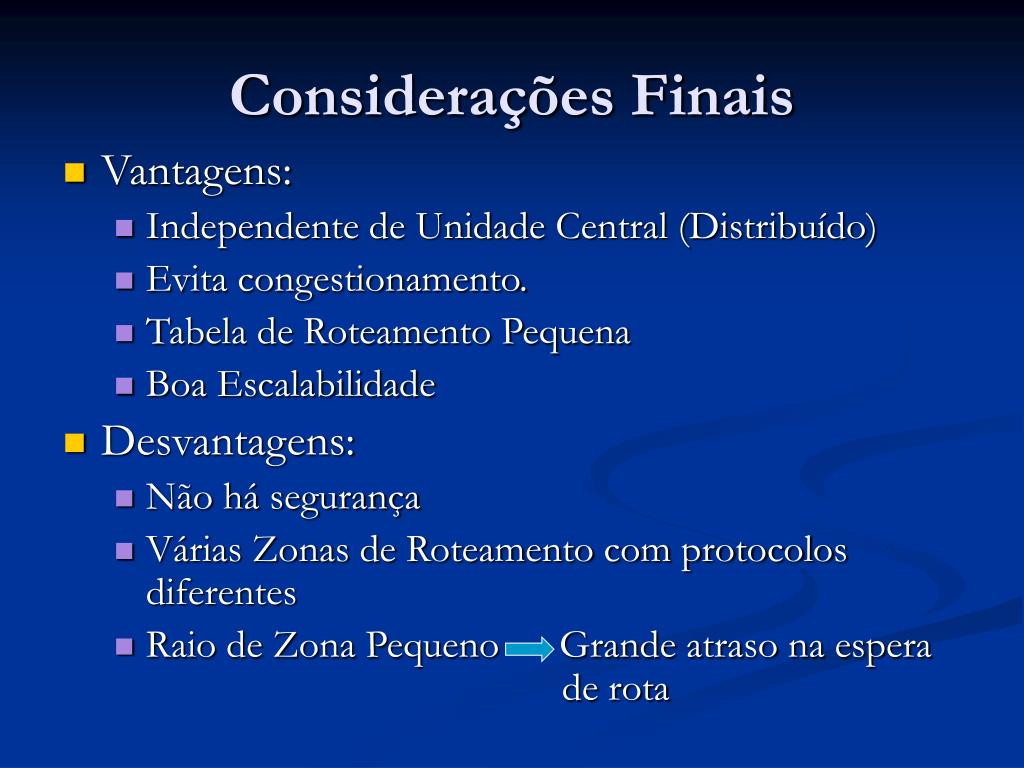

  13. Considerações Finais • Vantagens: • Independente de Unidade Central (Distribuído) • Evita congestionamento. • Tabela de Roteamento Pequena • Boa Escalabilidade • Desvantagens: • Não há segurança • Várias Zonas de Roteamento com protocolos diferentes • Raio de Zona Pequeno Grande atraso na espera de rota
