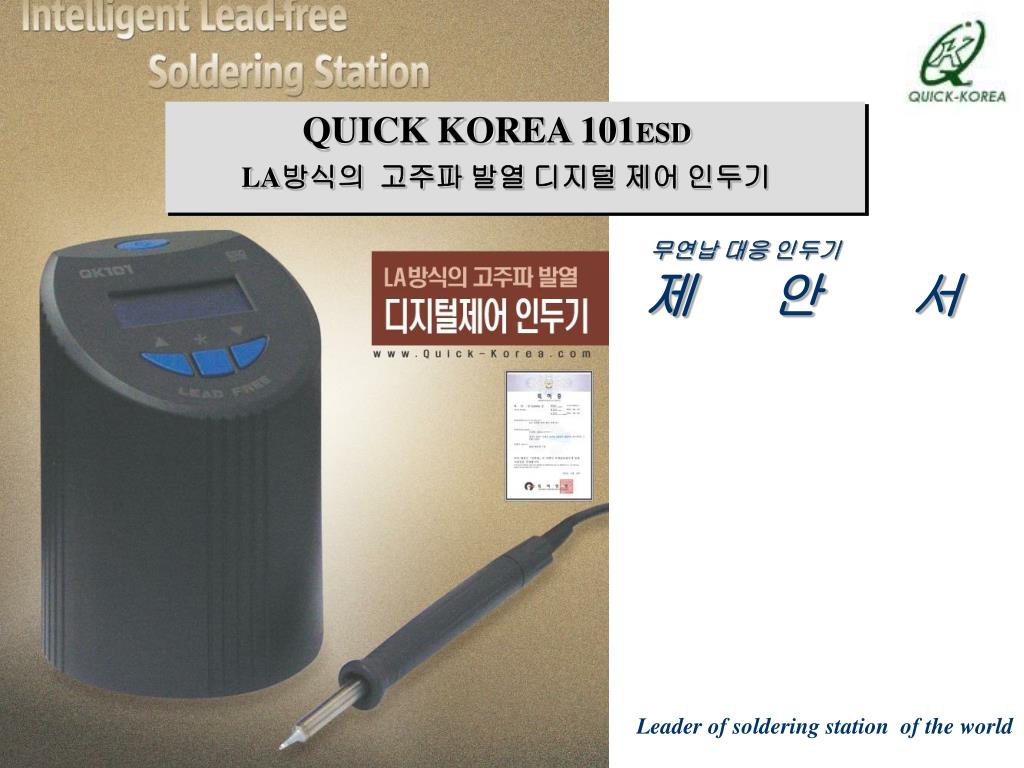

  1. QUICK KOREA 101ESD LA방식의 고주파 발열 디지털 제어 인두기 무연납 대응 인두기 제 안 서 Leader of soldering station of the world

  2. 인 증 현 황 발명특허 의장특허 전기용품안전인증 ESD시험성적서 * 특허 및 실용신안획득

  3. 인 증 현 황 기술특허 의장특허 전기용품안전인증 ESD시험성적서 * 의장 특허 :고주파 납땜 인두기 전원용 변압기 부분

  4. 인 증 현 황 기술특허 의장특허 전기용품안전인증 ESD시험성적서 * 전기용품 안전 인증

  5. 인 증 현 황 기술특허 의장특허 전기용품안전인증 ESD시험성적서 * 퀵 코리아 고주파 인두기 ESD 시험 성적서

  6. QK 101 소개 무연납 대응에 최적의 조건을 갖춘 QK 101 은 발열방식에 최신의 기술인 고주파 유도 가열 방식을 채택 하였으며, 온도 감지 센서의 위치를 기존 팁의 내부에서, 팁의 표면에 장착, 인두 팁의 실제 온도를 감지, 조절 하여 Double Temperature Display 를 통해 인두기의 설정온도와 실제 인두 팁의 온도를 표시,명실 상부한 무연납 대응에 최적의 조건을 마련하였습니다. 또한 인두 팁과 고주파 유도가열 히팅엘레먼트를 하나의 카트리지 타입으로 만들어 인두기의 성능을 극대화 하였습니다. 기존 수 납땜 공정의 작업 관리는 상당한 어려움을 가지고 있습니다. 더구나 무연납의 작업 환경에서는 더 많은 관리를 요구합니다. QK 101 (Intelligent Lead free Soldering station) 은 이러한 작업관리의 어려움을 완전히 해결 QK 101의 Soldering Program 이용 컴퓨터를 통한 최대 64대의 인두기를 동시에 관리 할 수 있는 최신의 인두기 입니다.

  7. 제품 특징(1)

  8. 제품 특징(2)

  9. 제품 특징(3)

  10. 제품 특징(4)

  11. 제품 특징(5)

  12. Specifications Soldering station Soldering Iron

  13. QK 101 Soldering Cartridges

  14. 퀵 코리아 고주파 인두 납땜 시험(1) 무연납 대응 인두기 성능 시험. • 대상: QK 고주파 인두기, 외산 고주파 인두기, 무연납 대응 세라믹 인두기 • 공통 TEST CONDITIONS • Soldering Point: 4mm • TIP: 2.4D • Pb free Solder: 3% Ag • 인두기 설정 온도: 370도(QK 고주파 인두기, 무연납 대응 세라믹 인두기) 375도(외산 고주파 인두기)온도 가변 불가 • 시험 1 • 목적: 인두기 설정 온도와 실제 PCB 동판 위의 인두 팁의 온도 시험 PCB 동판에 의한 인두 팁 온도 손실 측정. • 실제 인두 팁 온도까지의 도달 시간 측정. 실제 인두 팁 온도란= 설정온도 – PCB 동판에 의한 온도 손실 • 시간:2분 • 내용: 인두기의 전원이 꺼진 상태에서 전원을 인가 후 설정온도와 실제 인두 팁의 온도의 차이를 1분 30초간 점검.실제 인두 팁 온도까지의 도달 시간 측정. • 1분 30초 후 인두기의 전원 차단,30초 동안 인두기의 하강 온도 점검. • 시험 조건: Pcb 동판에 1mm 크기의 구멍을 뚫어 온도 감지 센서를 고정 부착 • 인두 팁 중앙에 센서를 위치. • PCB 온도 18도

  15. 퀵 코리아 고주파 인두 납땜 시험(1) 시험 결과. QK101 온도 Profile 외산 고주파 인두 온도 Profile 무연납 대응 세라믹 인두 온도 Profile

  16. 퀵 코리아 고주파 인두 납땜 시험(1) 시험 1 종합 온도 Profile

  17. 퀵 코리아 고주파 인두 납땜 시험(2) 시험 2 목적: 인두기의 열량 전달 및 온도 보상 능력 시험. 시간: 55초 내용: PCB 동판 위 4mm soldering 1 point 에 7초간 납땜,7초간 휴식을 반복 4회에 걸친 납땜 작업 시험. 시험 조건: PCB 동판에 1mm 크기의 구멍을 뚫어 온도 감지 센서를 PCB 하단에 고정 부착 후 , 센서를 중심에 두고 4mm크기의 soldering Point를 만듬. PCB 온도 18도 시험 결과.

  18. 퀵 코리아 고주파 인두 납땜 시험(2) 시험 2 온도 Profile QK101 온도 Profile 외산 고주파 인두 온도 Profile 무연납 대응 세라믹 인두 온도 Profile

  19. 퀵 코리아 고주파 인두 납땜 시험(2) 시험 2 종합 온도 Profile

  20. 퀵 코리아 고주파 인두 납땜 시험(3) • 시험 3 • 목적: 인두기의 열량 전달 및 온도 보상 능력 시험. • 시간: 30초 • 내용: PCB 동판 위 4mm soldering 3 point 에 7초간 납땜,3초간 휴식을 반복 3회에 걸친 납땜 작업 시험. • 시험 조건: PCB 동판에 1mm 크기의 구멍을 뚫어 온도 감지 센서를 PCB 하단에 고정 부착 후 , 센서를 중심에 두고 4mm크기의 soldering Point를 만듬. • PCB 온도 35도18도에서 외산고주파인두, 무연납 대응세라믹 인두는 정상 시험이 안됨. 시험 결과.

  21. 퀵 코리아 고주파 인두 납땜 시험(3) 시험 3 온도 Profile QK101 온도 Profile 외산 고주파 인두 온도 Profile 무연납 대응 세라믹 인두 온도 Profile

  22. 퀵 코리아 고주파 인두 납땜 시험(3) 시험 3 종합 온도 Profile

  23. 퀵 코리아에서 제조. 판매하고 있는 퀵 코리아 제품이 원 부 자재, 구조 및 제조공정의 원인으로 품질상의 하자가 발생할 때 경제 기획원 고시 소비자 피해보상 기준에 준하여 보상하고 있습니다. 퀵 코리아의 모든 제품의 품질 보증 기간은 1년이며,고객의 과실로 인한 충격,침수,파손 등의 제품 불량은 유상 처리가 됩니다. 보상 기준 표 보상 기준 현금환불보상 퀵 코리아 제품 구입 후 7일 이내의 미 개봉 제품 제품교환보상 퀵 코리아 제품 구입 후 30일 이내의 제품.(단 고객의 사용상 과실이 없는 제품) 무상 수리 퀵 코리아 제품 구입 후 1년 이내의 제품.(단 고객의 사용상 과실이 없는 제품) 보상처리 예외 (소비자보호법 및 동시행령, 소비자 피해보상규정에 의함) 용도 외 사용 또는 사용상 부주의,수리, 재생, 클레임 처리된 제품 구입 일로부터 1년 이상인 제품.상표 명이 없는 제품 퀵 코리아 고주파 인두 보증 : 본체 5년,인두 핸들 1년

  24. QUICK KOREA는 2000년 중국의 WUjin High-Tech CO.LTD 사와 기술제휴 및 soldering 과desoldering 분야의 OEM 생산으로 국내에 전자공구를 공급하기 시작하였습니다.LOW PRICE , HIGH QUALITY의 취지 아래 국내 환경에 적합한 제품을 연구,생산하여2002년에는 2006년 납 사용규제에 대응하기위해 ,고주파 발열 디지털 제어 인두를 개발 출시하게 되었습니다.고주파 발열 디지털 제어 인두는(QUICK KOREA 704D) 국내에 발명 특허를 획득 명실 상부한 soldering 전문 회사로 발전하게 되었고, 고주파 인두 팁의 품질 향상을 위해 일본의 나까지마사와 연계하여 고주파 인두 팁의 생산을 시작하게 되었습니다.2004년 QUICK KOREA 990D(BGA/SMD 수리 장비)가 전국 삼성전자써비스센타 보드 전문 수리 장비로 채택됨으로써 국내 기초 보드수리 환경에 초석을 제공하게 되었습니다.현재 QUICK KOREA 제품은 전세계 18개국에 수출,국내에는 삼성,LG 등 500여 회사에 사용이 되며, 또한 QUICK KOREA 쇼핑몰을(WWW.QUICK-KOREA.COM) 통하여,고객과의 직접적인 만남을 통해 제품 개발과 생산에 적극 반영하고 있습니다.현재 QUICK KOREA 인두기는 월 400~ 500대 가량의 판매가 이루어지고 있으며차년도의 인두기 시장에 우위를 점하기 위해 물심양면 노력하고 있습니다.보쉬 사장의 경영 이념처럼 고객의 신용을 잃기보다는 돈을 잃겠다는 마음으로 QUICK KOREA 임직원 모두 최선을 다하겠습니다.

  25. 2006년 2002년 2004년 2002.12 2004.08 2006.03 고주파 인두기 특허 및 의장 특허 출원 삼성전자 서비스(주) 전국 서비스센터 QUICK KOREA 990D휴대폰 전문 수리장비로 채택삼성전자 서비스(주)협력업체등록 LG전자 기술원 LA방식의 고주파 인두 QK101 납품 2006.02 LA방식의 고주파 인두 관련 실용신안 등록 2002.10 G2B(조달청) 전자업체 공급자등록 2005년 2004.06 아이마켓코리아 등록 2002.05 전자공구 쇼핑몰 OPEN http://www.quick-Korea.com 2003년 2005.12 (주)델파이 BGA REWORK SYSTEM QK IR2005협력 업체 체결 2005.12 무연납 대응 고주파 인두기 발명 특허 획득 2003.12 고주파 인두기 특허 획득 2001년 2005.11 LA방식의 고주파 인두 개발 완료 2003.10 BGA/REWORK STATION(QUICK KOREA 990D)의장특허 획득 2001.11 ALOA CDMA(러시아)와 장비 판매에 대한 전력적 업무 협정체결 2005.10 BGA REWORK SYSTEM QK IR 2005개발 완료 2003.04 전국 QUICK KOREA 대리점 5개소 구축 2005.06 LG전자 MMC 사업부 무연납 대응 고주파 인두기 QK7040납품 2003.03 QUICK KOREA 1023 인두기 개발 완료 2001.11 SUNKKO EQUIPMENT FACTORY와 국내 독점 에이전트계약 체결 2005.05 servenoe 무연납 대응 고주파 인두 제품 등록 2003.01 BGA/REWORK STATION(QUICK KOREA 990D)의장특허 획득 출원 2001.10 Mobile Tech Co.,Ltd(mobile-tech.net)와 동남아시아권 단말기 서비스 장비 부분 전략적 업무협정 체결 2005.05 한국 태양유전 무연납 대응 soldering 관련 협력 업체 체결 2005.01 WAHLUEN ELECTOONIC CO.LTD 전자공구 분야 업무 제휴 2001.09 제조, 무역업 등록 2000년 2000,05 Wujuin High-Tech CO.,Ltd와 soldering, desoldering부야 OEM계약 2000.03 이삭통신 설립
