  1. CH3 圖徵的分類

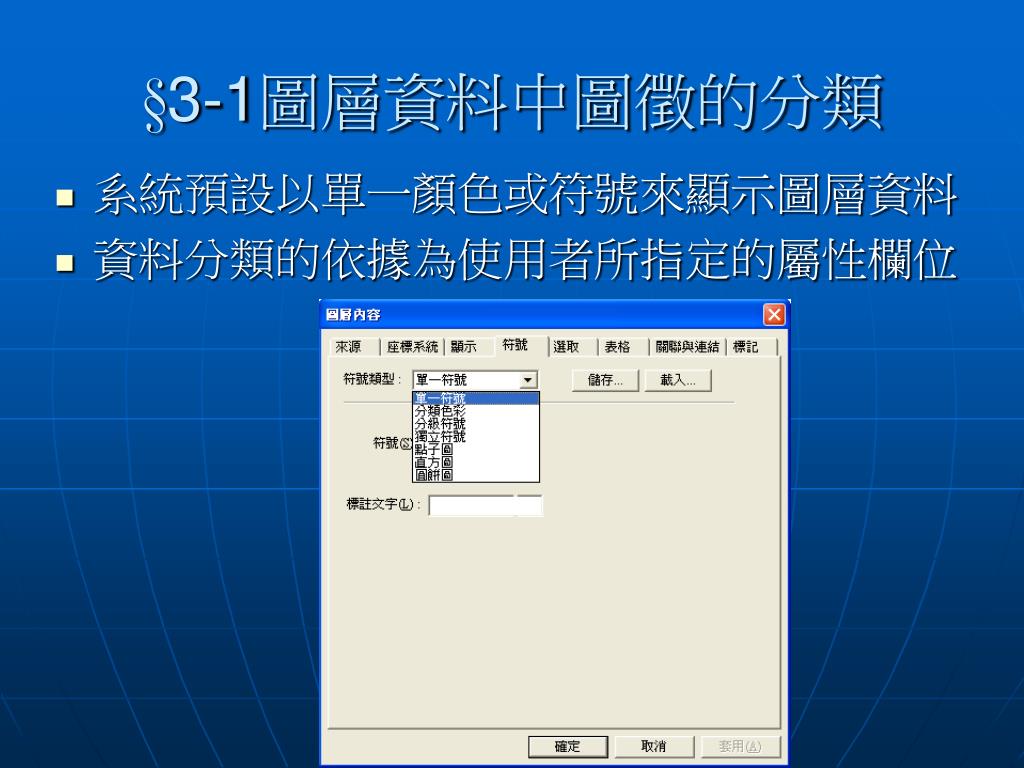

  2. §3-1圖層資料中圖徵的分類 • 系統預設以單一顏色或符號來顯示圖層資料 • 資料分類的依據為使用者所指定的屬性欄位

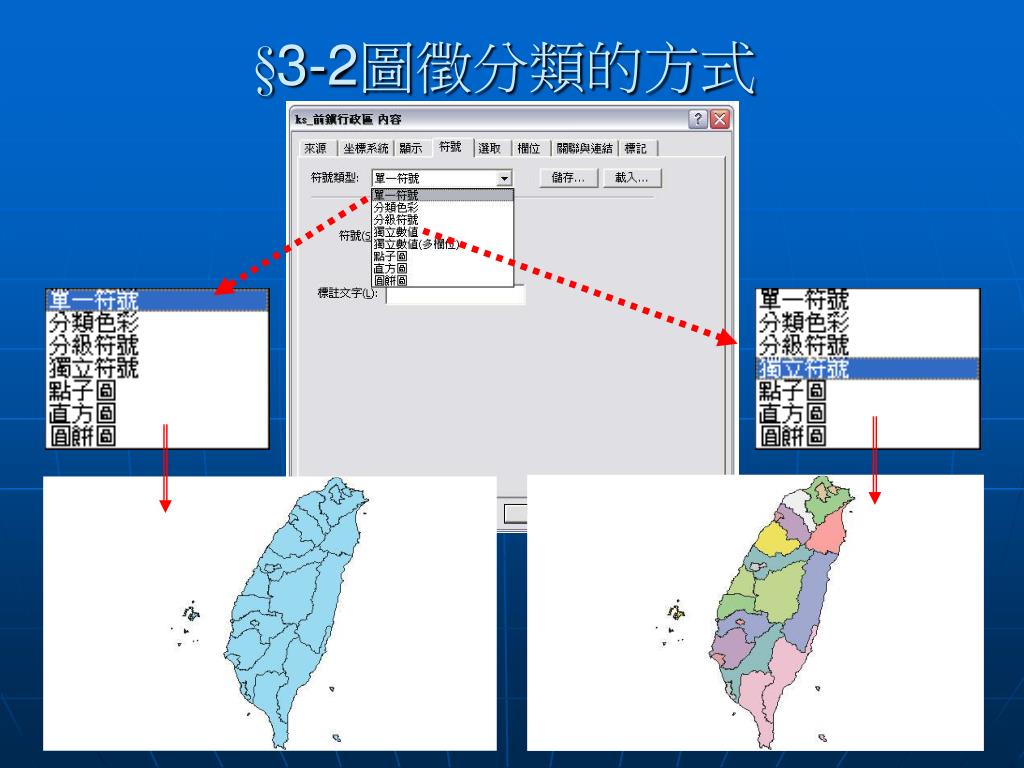

  3. §3-2圖徵分類的方式

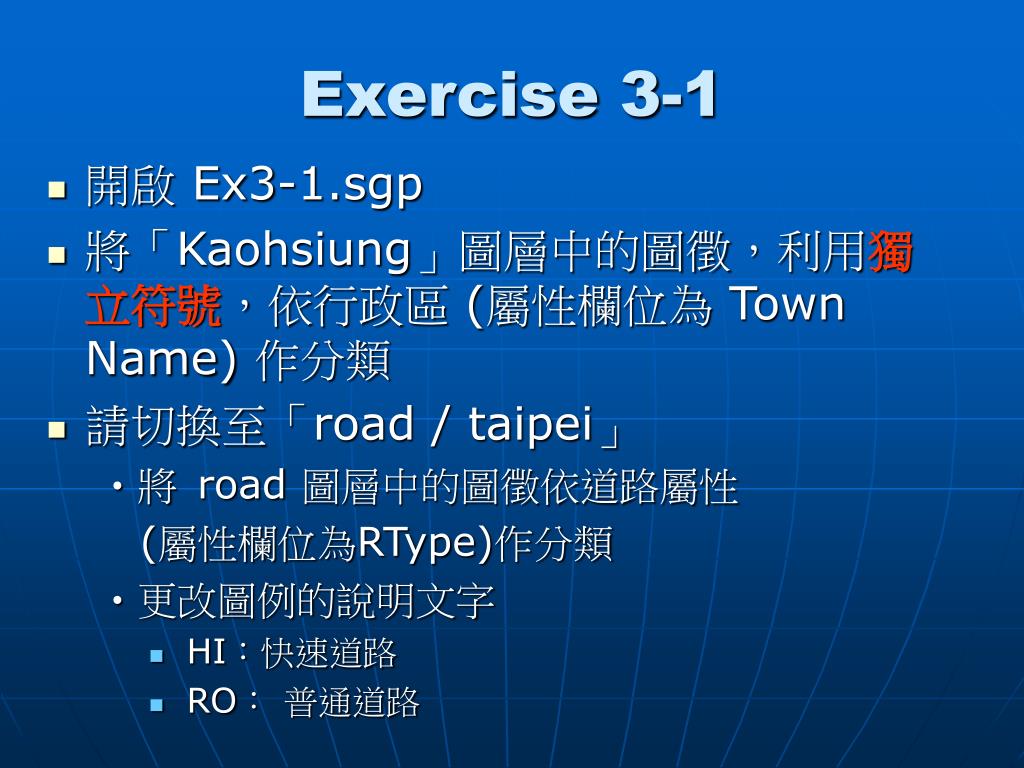

  4. Exercise 3-1 • 開啟 Ex3-1.sgp • 將「Kaohsiung」圖層中的圖徵，利用獨立符號，依行政區 (屬性欄位為 Town Name) 作分類 • 請切換至「road / taipei」 • 將 road 圖層中的圖徵依道路屬性 (屬性欄位為RType)作分類 • 更改圖例的說明文字 • HI：快速道路 • RO： 普通道路

  5. Exercise 3-2 • 開啟 Ex3-2.sgp • 利用『分類色彩』的方式展現工業區分佈圖的區別（屬性欄位為INDU_AREA） • 以等量方式分為三類 • 將圖例說明文字更改為：小型工業區、中型工業區，大型工業區 • 利用『點子圖』的方式展現國家公園預估參觀人數的多寡（屬性欄位為Est_Pop） • 一個點代表100000

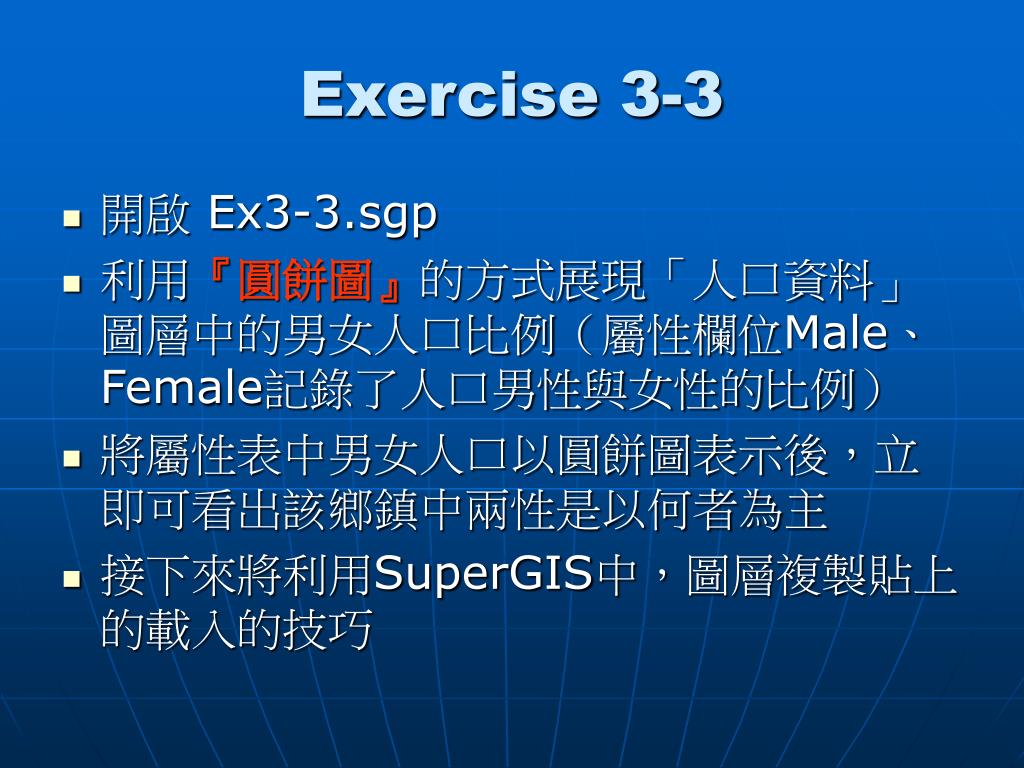

  6. Exercise 3-3 • 開啟 Ex3-3.sgp • 利用『圓餅圖』的方式展現「人口資料」圖層中的男女人口比例（屬性欄位Male、Female記錄了人口男性與女性的比例） • 將屬性表中男女人口以圓餅圖表示後，立即可看出該鄉鎮中兩性是以何者為主 • 接下來將利用SuperGIS中，圖層複製貼上的載入的技巧

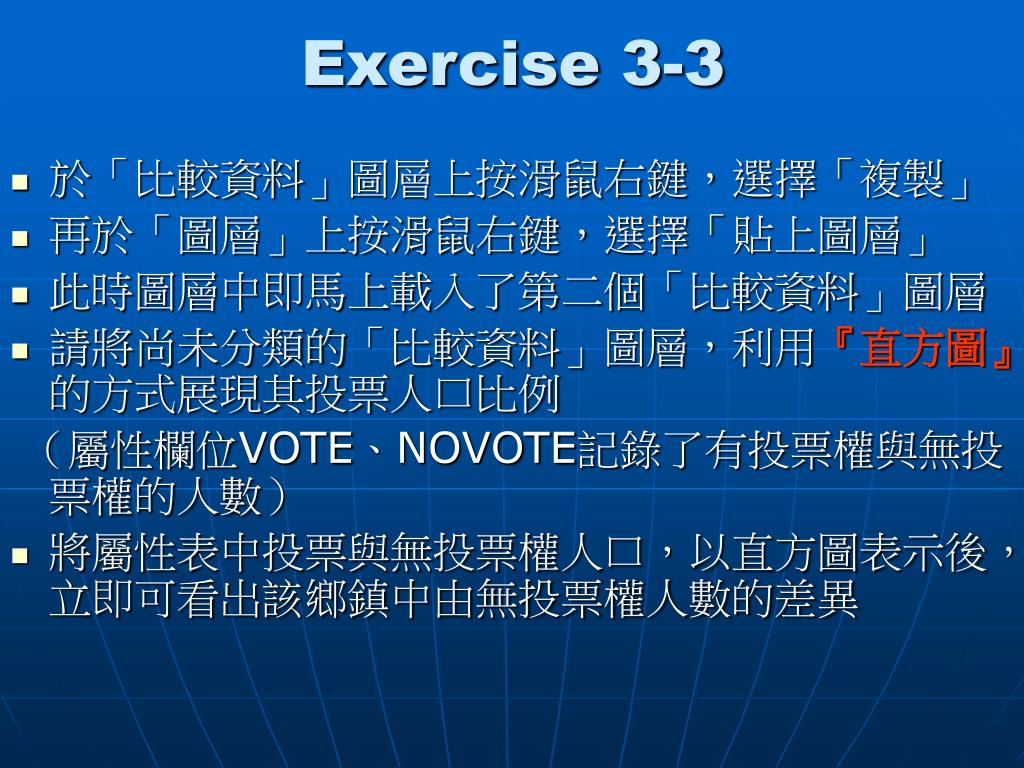

  7. Exercise 3-3 • 於「比較資料」圖層上按滑鼠右鍵，選擇「複製」 • 再於「圖層」上按滑鼠右鍵，選擇「貼上圖層」 • 此時圖層中即馬上載入了第二個「比較資料」圖層 • 請將尚未分類的「比較資料」圖層，利用『直方圖』的方式展現其投票人口比例 （屬性欄位VOTE、NOVOTE記錄了有投票權與無投票權的人數） • 將屬性表中投票與無投票權人口，以直方圖表示後，立即可看出該鄉鎮中由無投票權人數的差異

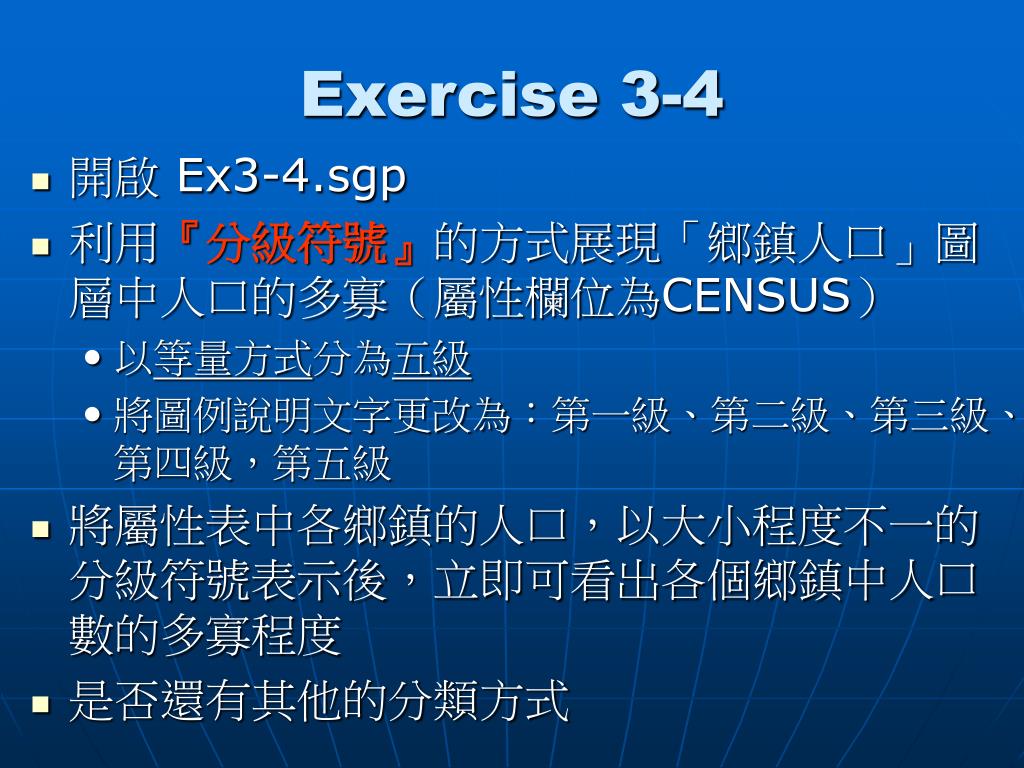

  8. Exercise 3-4 • 開啟 Ex3-4.sgp • 利用『分級符號』的方式展現「鄉鎮人口」圖層中人口的多寡（屬性欄位為CENSUS） • 以等量方式分為五級 • 將圖例說明文字更改為：第一級、第二級、第三級、第四級，第五級 • 將屬性表中各鄉鎮的人口，以大小程度不一的分級符號表示後，立即可看出各個鄉鎮中人口數的多寡程度 • 是否還有其他的分類方式
