  1. Урок №7Устройство компьютера

  2. Содержание • Схема компьютера • Процессор • Оперативная память • Устройства ввода • Клавиатура • Компьютерная мышь • Графический планшет • Сканер • Цифровая камера • Микрофон • Устройства вывода • Долговременная память • Современные компьютерные устройства • Технологии будущего • Список литературы

  3. Принципиальная схема компьютера Процессор Оперативная память >>> Магистраль >>> Устройства ввода Долговременная память Устройства вывода

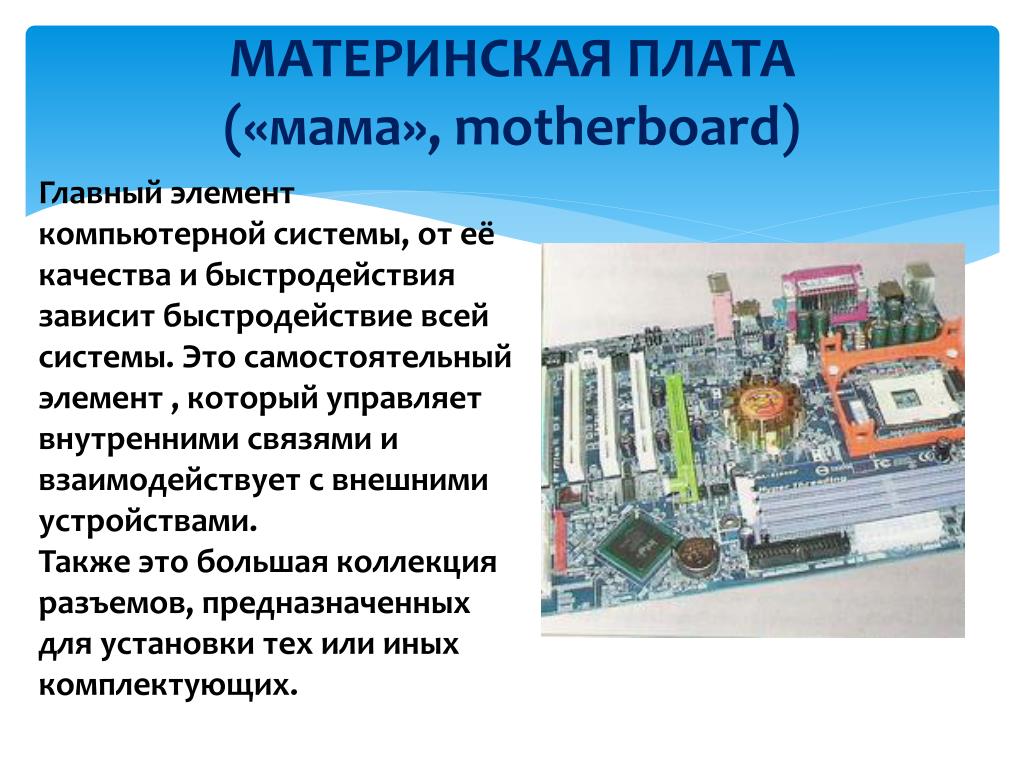

  4. МАТЕРИНСКАЯ ПЛАТА («мама», motherboard) Главный элемент компьютерной системы, от её качества и быстродействия зависит быстродействие всей системы. Это самостоятельный элемент , который управляет внутренними связями и взаимодействует с внешними устройствами. Также это большая коллекция разъемов, предназначенных для установки тех или иных комплектующих.

  5. МАТЕРИНСКАЯ ПЛАТА («мама», motherboard)

  6. ЭЛЕМЕНТЫ МАТЕРИНСКОЙ ПЛАТЫ: 1. Центральный процессор (ЦПУ, CPU) — установлен в спец. разъем и охлаждается радиатором и вентилятором. 2. Оперативная память (также оперативное запоминающее устройство, ОЗУ) 3. Набор системной логики (англ. chipset) — набор микросхем, обеспечивающих подключение ЦПУ к ОЗУ и контроллерам периферийных устройств. 4. Загрузочное ПЗУ — хранит ПО, которое исполняется сразу после включения питания (микросхема памяти с программой BIOS, тест. ПК, загрузки ОС, драйверы устройств, нач. установки. 5. Разъёмы для подключения дополнительных устройств (слоты)  PCI / ISA / AGP/ PCI-E,  разъемы для подключения накопителя на ГМД и ЖД. Все компоненты материнской платы связаны между собой системой проводников (линий), по которым происходит обмен информацией. Эти линии называют информационной шиной(Bus).

  7. ХАРАКТЕРИСТИКИ МАМЫ: Поколение процессора под который предназначена материнская плата. Устанавливать процессор одного поколения в материнскую плату другого нельзя. (Pentium, PII, PIII, PIV, Athlon).Диапазон поддерживаемых процессором тактовых частот в рамках одного поколения. Обычно чем дороже плата, тем больше диапазон процессорных частот она поддерживает. Если плата поддерживает частоты 1700-1800 МГч, то процессор с частотой 2,1 ГГц не вставить.Частота системной шины напрямую связана с частотой и скоростью работы процессора.Базовый набор микросхем (chipset). Фирма-производитель ABIT, ACORP, ASUSTEK, GIGABITE, INTEL, ELITEGROUPФорм-фактор – способ расположения основных микросхем и слотов Baby AT, AT, ATX и ATX-2.1, WTX

  8. Процессор (CPU) ХАРАКТЕРИСТИКИ ПРОЦЕССОРА: наименование процессора, его тактовая частота, количество ядер, объём внутренней памяти и др. Процессор Pentium Extreme Edition содержит 376 000 000 элементов, обладает быстродействием 3,7 миллиарда операций в секунду.

  9. Оперативная память (ОЗУ) ХАРАКТЕРИСТИКИ ОПЕРАТИВНОЙ ПАМЯТИ: Наименование, объём, тип, тактовая частота, время доступа и др. Модули оперативной памяти могут быть различных типов: DIMM, DDR, DDR2, DDR3,другие типы для разных устройств.

  10. ВИДЕОКАРТА ХАРАКТЕРИСТИКИ ВИДЕОКАРТЫ Наименование (производитель), объём памяти, тип (разъём), производительность, частота и макс. разрешение др. Видеокарта(видеоадаптер, графическая плата, графический адаптер, графическая карта) – важная и очень сложная составная часть компьютера. Современная видеокарта является своего рода специализированным компьютером, состоящим из собственного процессора, оперативной памяти, BIOS и прочих компонентов, по своей структуре и организации взаимодействия приспособленных для максимально эффективного решения одной задачи – обработки и формирования графических данных, а также их вывода на монитор.

  11. ЖЁСТКИЙ ДИСК

  12. ХАРАКТЕРИСТИКИ ЖЁСТКИХ ДИСКОВ 1. Интерфейс (interface): ATA (он же IDE), SATA, SCSI, SAS, FireWire, USB. 2. Ёмкость (capacity) - количество данных, которые могут храниться накопителем. Ёмкость современных устройств достигает 6000 ГБ (6 ТБ) и выше 3. Физический размер (форм-фактор) (dimension). Почти все современные накопители для персональных компьютеров и серверов имеют ширину либо 3,5, либо 2,5 дюйма - под размер стандартных креплений для них соответственно в настольных компьютерах и ноутбуках. 4. Скорость вращения шпинделя (англ. spindlespeed) - количество оборотов шпинделя в минуту. От этого параметра в значительной степени зависят время доступа и средняя скорость передачи данных. В настоящее время выпускаются винчестеры со следующими стандартными скоростями вращения: 4200, 5400 и 7200 (ноутбуки), 5400, 7200 и 10 000 (персональные компьютеры), 10 000 и 15 000 об/мин (серверы и высокопроизводительные рабочие станции). 5. Надёжность (reliability) - среднее время наработки на отказ (до отказа). 6. Скорость передачи данных (TransferRate) 7. Количество операций ввода-вывода в секунду - у современных дисков это около 50 оп./с при произвольном доступе к накопителю и около 100 оп./сек при последовательном доступе. 8. Потребление энергии - важный фактор для мобильных устройств. 9. Уровень шума - шум, который производит механика работе (в децибелах). 10. Сопротивляемость ударам (G-shockrating) - сопротивляемость резким скачкам давления или ударам во включенном и выключенном состоянии.

  13. Устройства ввода • Клавиатура • Мышь • Графический планшет • Сканер • Цифровая камера • Микрофон

  14. Клавиатура Автором раскладки QWERTY является Кристофер Шолес (150 лет назад в США). В Екатеринбурге установлен памятник клавиатуре. На английской клавиатуре самое длинное слово, которое можно напечатать правой рукой - lollipop; из слов, набираемых левой, длиннейшим является stewardess. Самая распространенная ошибка тех, кто забыл переключить раскладку клавиатуры - ghbdtn вместо "привет". Самой часто нажимаемой гласной в английском языке по праву признана  E, а согласной - T .  Luxeed-Pixel-LED-Keyboard-0508 Клавиатура GEMBIRD KB-9835L-UR мультимедийная, сподсветкой

  15. Компьютерная мышь Мало кому известно имя Дугласа Карла Энгельбарта, однако это не мешает практически 1 миллиарду человек ежедневно пользоваться его изобретениями, самое популярное из которых – компьютерная мышь. ... кто бы думал, что в мире компьютерных мышей есть такие вот красавицы? Penclic Mouse -мышка для очень творческих людей.

  16. Графический планшет Graphire 2: новый графическийпланшет от Wacom. Wacom Cintiq 21Ux (DTZ-2100) монитор-планшет. Широкоформатный графическийпланшет Genius G-Pen M609

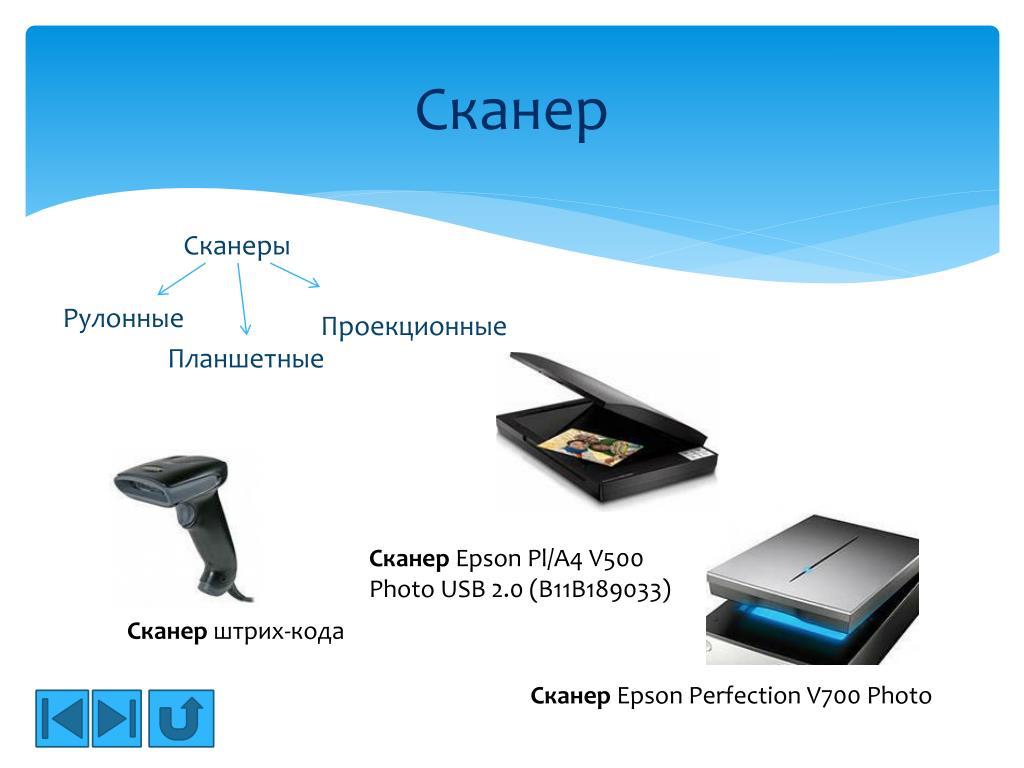

  17. Сканер Сканеры Рулонные Проекционные Планшетные Сканер Epson Pl/A4 V500 Photo USB 2.0 (B11B189033) Сканер штрих-кода СканерEpson Perfection V700 Photo

  18. Цифровая камера Canon eos eos-rt  camera body. Цифровая фотокамера Pentax Optio W90.

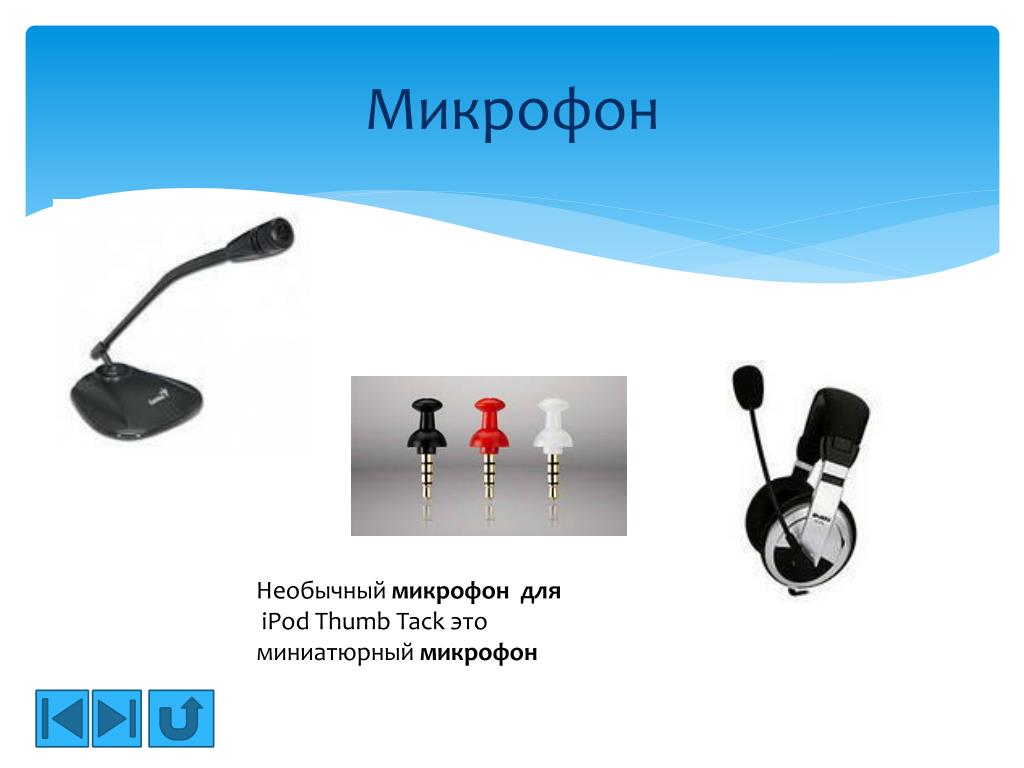

  19. Микрофон Необычный микрофондля iPod Thumb Tack это миниатюрный микрофон

  20. Устройства вывода Монитор Принтер Колонки

  21. Монитор • Монитор как зеркало персонального компьютера Тип монитора, его качество и функциональные возможности не только влияют на эффективность использования компьютера, но и определяют уровень используемого программного обеспечения. • Параметры кинескопа: • Размер экрана • Эффективное разрешение • Схема создания изображения • Расстояние между точками и разрешение

  22. Принтер Значительная часть современных цветных принтеров печатает на каждом листе бумаги свой серийный номер, а также дату и время печати в закодированном виде жёлтыми точками, едва видимыми невооружённым глазом. Из крупнейших производителей только принтеры Samsung не печатают жёлтые точки.

  23. Колонки "Фонофон", увеличивает громкость айфона в 4 раза Колонки-поросята Прозрачные колонки

  24. Долговременная память

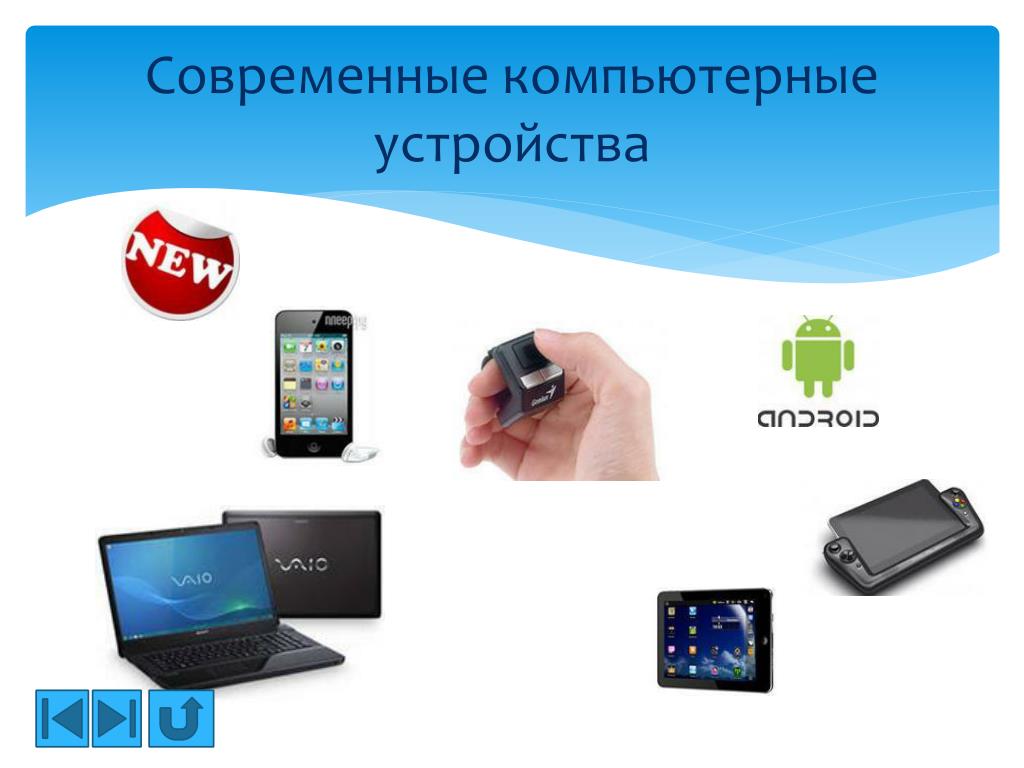

  25. Современные компьютерные устройства

  26. Технологии будущего Современные технологии не стоят на месте. Так и компьютерная техника с каждым годом всё больше совершенствуется. Возможно, в будущем автором очередного новшества можете стать и вы.

  27. Список литературы • http://images.yandex.ru • http://intensiv.ru • http://di-via.ru • http://i-fakt.ru • http://bt-test.ru • http://muzey-factov.ru • http://www.bugaga.ru • Информатика и ИКТ 10 класс (Н.Д.Угринович)
