  1. EDA技术实用教程 第10章 设计优化和设计方法

  2. 10.1 面积优化 FPGA/CPLD资源的优化具有实用意义: (1)通过优化,可以使用规模更小的可编程逻辑芯片,从而降低系统成本。 (2)对于许多可编程逻辑器件(例如某些公司的CPLD器件),由于布线资源有限,耗用资源过多而严重影响电路性能。 (3)为以后的技术升级,留下更多的可编程资源,方便添加产品的功能。 (4)对于多数可编程逻辑器件,资源耗用太多会使器件功耗显著上升。 10.1.1 资源共享

  3. 10.1.1 资源共享 【例10-1】 LIBRARY ieee; USE ieee.std_logic_1164.all; USE ieee.std_logic_unsigned.all; USE ieee.std_logic_arith.all; ENTITY multmux IS PORT (A0, A1,B : IN std_logic_vector(3 downto 0); sel : IN std_logic; Result : OUT std_logic_vector(7 downto 0)); END multmux; ARCHITECTURE rtl OF multmux IS BEGIN process(A0,A1,B,sel) begin if(sel = '0') then Result <= A0 * B; else Result <= A1 * B; end if; end process; END rtl;

  4. 图10-1 先乘后选择的设计方法RTL结构 图10-2 先选择后乘设计方法RTL结构

  5. 【例10-2】 ARCHITECTURE rtl OF muxmult IS signal temp : std_logic_vector(3 downto 0); BEGIN process(A0,A1,B,sel) begin if(sel = '0') then temp <= A0; else temp <= A1; end if; result <= temp * B; end process; END rtl; 图10-3 资源共享反例

  6. 10.1.2 逻辑优化 在此构建了一个两输入的乘法器: mc <= ta * tb; 【例10-3】 LIBRARY ieee; USE ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; use ieee.std_logic_arith.all; ENTITY mult1 IS PORT(clk : in std_logic; ma : In std_logic_vector(11 downto 0); mc : out std_logic_vector(23 downto 0)); END mult1; ARCHITECTURE rtl OF mult1 IS signal ta,tb : std_logic_vector(11 downto 0); BEGIN process(clk) begin if(clk'event and clk = '1') then ta <= ma; tb <= "100110111001"; mc <= ta * tb; end if; end process; END rtl;

  7. 【例10-4】 LIBRARY ieee; USE ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; use ieee.std_logic_arith.all; ENTITY mult2 IS PORT(clk : in std_logic; ma : In std_logic_vector(11 downto 0); mc : out std_logic_vector(23 downto 0)); END mult2; ARCHITECTURE rtl OF mult2 IS signal ta : std_logic_vector(11 downto 0); constant tb : std_logic_vector(11 downto 0) := "100110111001"; BEGIN process(clk) begin if(clk'event and clk = '1') then ta<=ma; mc<=ta * tb; end if; end process; END rtl;

  8. 10.1.3 串行化 对8个16位数据进行乘法和加法运算,即 yout = a0 × b0 + a1 × b1 + a2 × b2 + a3 × b3 【例10-5】 LIBRARY ieee; USE ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; use ieee.std_logic_arith.all; ENTITY pmultadd IS PORT(clk : in std_logic; a0,a1,a2,a3 : in std_logic_vector(7 downto 0); b0,b1,b2,b3 : in std_logic_vector(7 downto 0); yout : out std_logic_vector(15 downto 0)); END pmultadd; ARCHITECTURE p_arch OF pmultadd IS BEGIN process(clk) begin if(clk'event and clk = '1') then yout <= ((a0*b0)+(a1*b1))+((a2*b2)+(a3*b3)); end if; end process; END p_arch;

  9. 图10-4 并行并行乘法RTL结构

  10. 【例10-6】 LIBRARY ieee; USE ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; use ieee.std_logic_arith.all; ENTITY smultadd IS PORT(clk, start : in std_logic; a0,a1,a2,a3 : In std_logic_vector(7 downto 0); b0,b1,b2,b3 : In std_logic_vector(7 downto 0); yout : out std_logic_vector(15 downto 0)); END smultadd; ARCHITECTURE s_arch OF smultadd IS signal cnt : std_logic_vector(2 downto 0); signal tmpa,tmpb : std_logic_vector(7 downto 0); signal tmp, ytmp : std_logic_vector(15 downto 0); BEGIN tmpa <= a0 when cnt = 0 else a1 when cnt = 1 else a2 when cnt = 2 else a3 when cnt = 3 else a0; 接下页

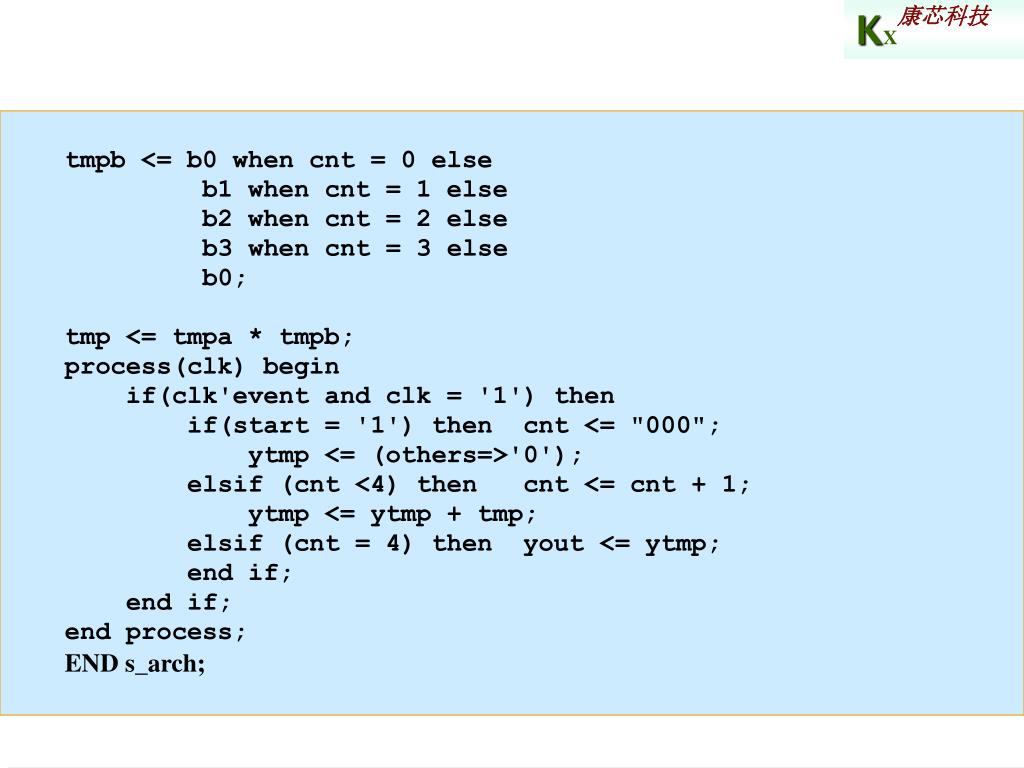

  11. tmpb <= b0 when cnt = 0 else b1 when cnt = 1 else b2 when cnt = 2 else b3 when cnt = 3 else b0; tmp <= tmpa * tmpb; process(clk) begin if(clk'event and clk = '1') then if(start = '1') then cnt <= "000"; ytmp <= (others=>'0'); elsif (cnt <4) then cnt <= cnt + 1; ytmp <= ytmp + tmp; elsif (cnt = 4) then yout <= ytmp; end if; end if; end process; END s_arch;

  12. 图10-5 串行化结构

  13. 10.2 速度优化 10.2.1 流水线设计 显然该设计从输入到输出需经过的时间至少为Ta,就是说,时钟信号clk周期不能小于Ta。

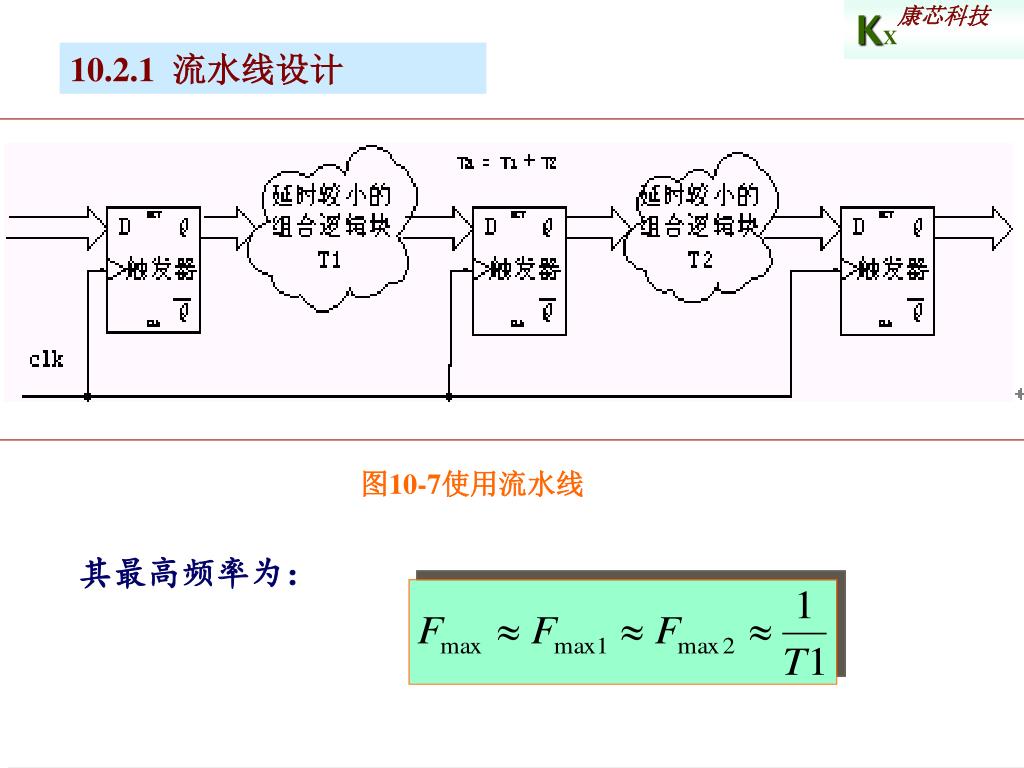

  14. 10.2.1 流水线设计 图10-7使用流水线 其最高频率为:

  15. 图10-8 流水线工作图示 【例10-7】 LIBRARY ieee; USE ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; use ieee.std_logic_arith.all; ENTITY adder4 IS PORT(clk : in std_logic; a0,a1,a2,a3 : in std_logic_vector(7 downto 0); yout : out std_logic_vector(9 downto 0)); END adder4; 接下页

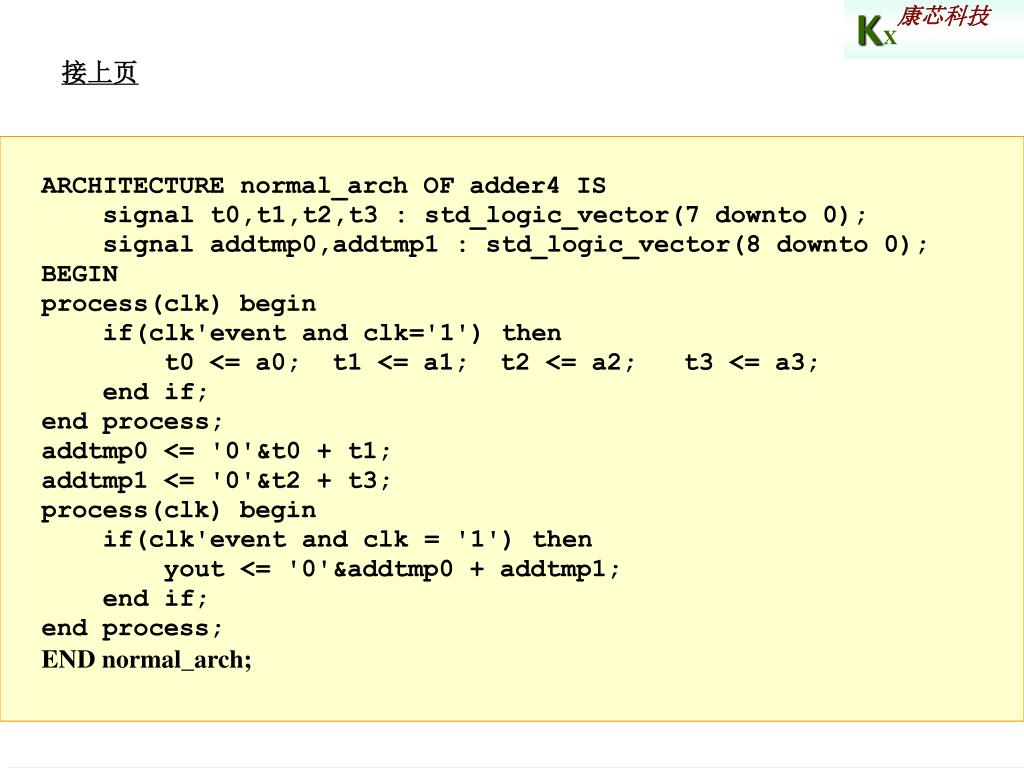

  16. 接上页 ARCHITECTURE normal_arch OF adder4 IS signal t0,t1,t2,t3 : std_logic_vector(7 downto 0); signal addtmp0,addtmp1 : std_logic_vector(8 downto 0); BEGIN process(clk) begin if(clk'event and clk='1') then t0 <= a0; t1 <= a1; t2 <= a2; t3 <= a3; end if; end process; addtmp0 <= '0'&t0 + t1; addtmp1 <= '0'&t2 + t3; process(clk) begin if(clk'event and clk = '1') then yout <= '0'&addtmp0 + addtmp1; end if; end process; END normal_arch;

  17. 【例10-8】 LIBRARY ieee; USE ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; use ieee.std_logic_arith.all; ENTITY pipeadd IS PORT(clk : in std_logic; a0,a1,a2,a3 : in std_logic_vector(7 downto 0); yout : out std_logic_vector(9 downto 0)); END pipeadd; ARCHITECTURE pipelining_arch OF pipeadd IS signal t0,t1,t2,t3 : std_logic_vector(7 downto 0); signal addtmp0,addtmp1 : std_logic_vector(8 downto 0); BEGIN process(clk) begin if(clk'event and clk='1') then t0 <= a0; t1 <= a1; t2 <= a2; t3 <= a3; end if; end process; process(clk) begin if(clk'event and clk = '1') then addtmp0 <= '0'&t0 + t1; addtmp1 <= '0'&t2 + t3; yout <= '0'&addtmp0 + addtmp1; end if; end process; END pipelining_arch;

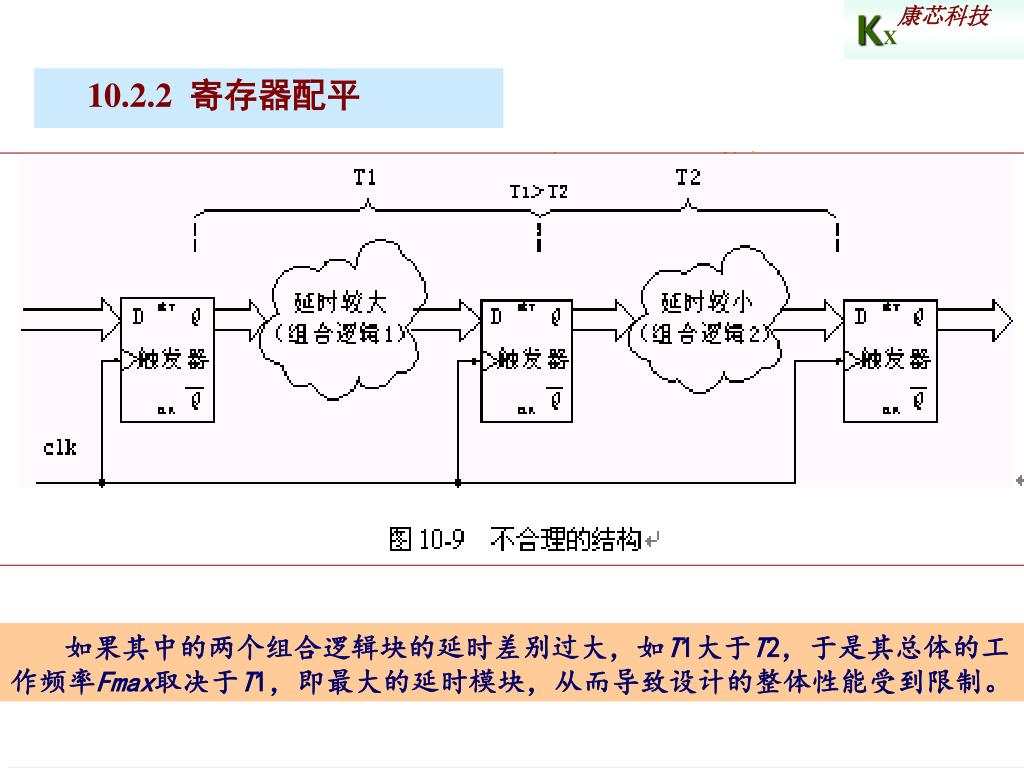

  18. 10.2.2 寄存器配平 如果其中的两个组合逻辑块的延时差别过大,如T1大于T2,于是其总体的工作频率Fmax取决于T1,即最大的延时模块,从而导致设计的整体性能受到限制。

  19. 10.2.2 寄存器配平 图10-10设计的Fmax将由t1决定,由于t1<T1,显然设计的速度得到了提高。

  20. 10.2.3 关键路径法

  21. 10.3 使用MAX+plusII优化设计 10.3.1 全局逻辑综合选项

  22. 10.3.1 全局逻辑综合选项 1. 普通类型(Normal)

  23. 10.3.1 全局逻辑综合选项 2. 快速类型(Fast) 3. 所见即所得类型(WYSIWYG) MAX+plusII中对应于综合类型各设有4种器件系列(Device Family): (1)MAX5000系列。 (2)MAX3000/MAX7000/MAX9000系列。 (3)CLASSIC系列。 (4)FLEX/ACEX系列。

  24. 10.3.2 时间需求选项 寄存器的时序参数 组合电路的路径延时 建立时间Tsu 输出时间Tco 时钟最大频率Fmax 保持时间Thold 恢复时间Tov

  25. 图10-14 部分寄存器时序参数 图10-15 部分寄存器参数时序图

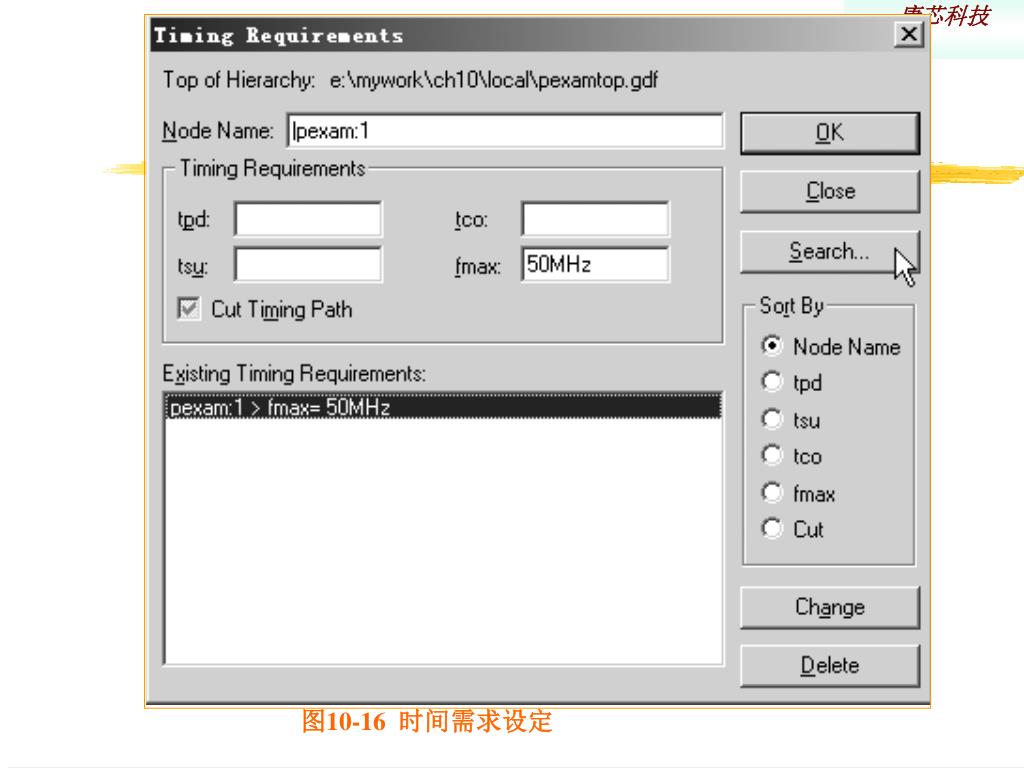

  26. 图10-16 时间需求设定

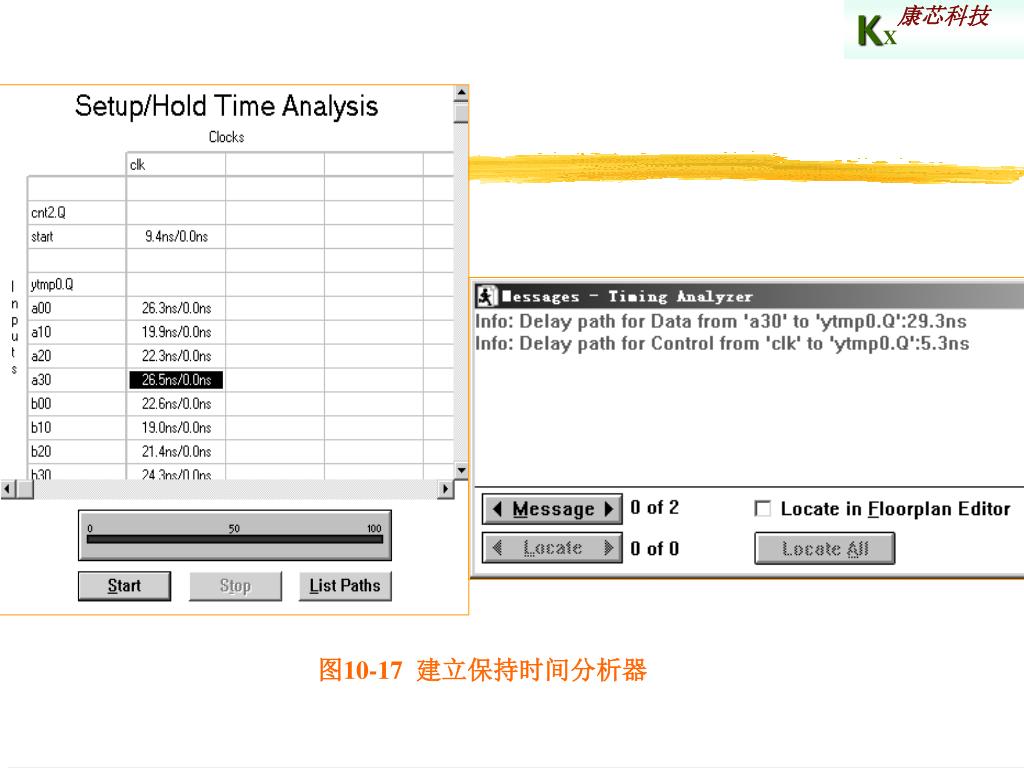

  27. 图10-17 建立保持时间分析器

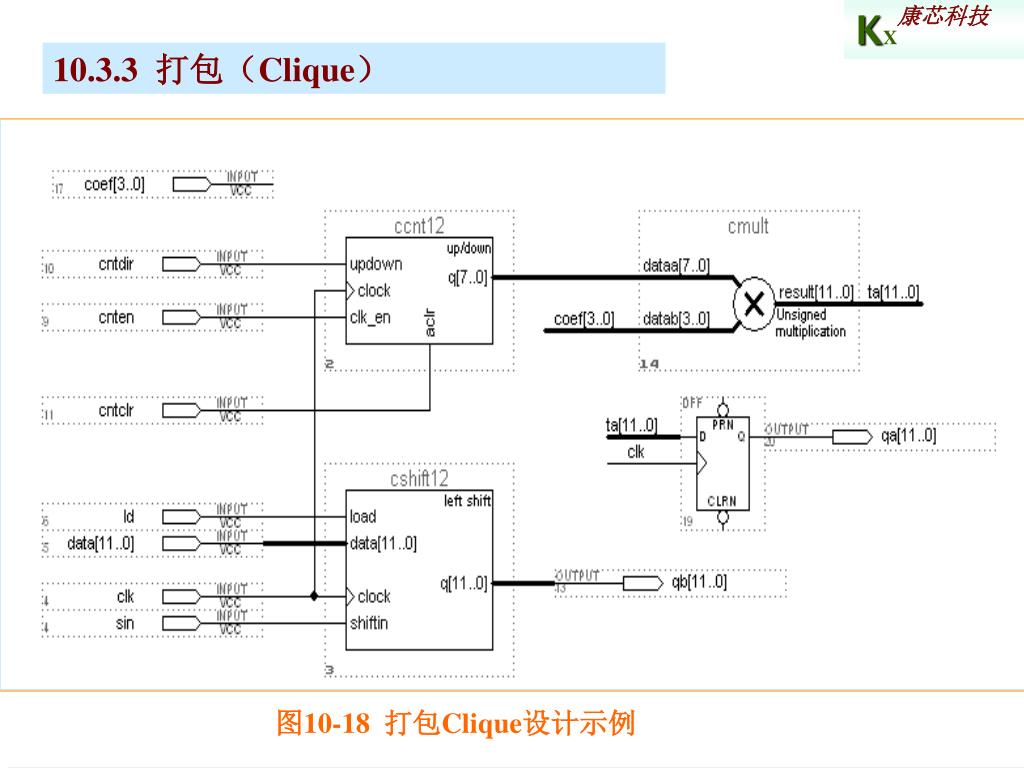

  28. 10.3.3 打包(Clique) 图10-18 打包Clique设计示例

  29. 图10-19 图10-18设计适配后的Floorplan

  30. 图10-20 使用Clique

  31. 10.3.3 打包(Clique) 图10-21 Clique对话框

  32. 10.3.3 打包(Clique) 图10-22 Clique后的Floorplan

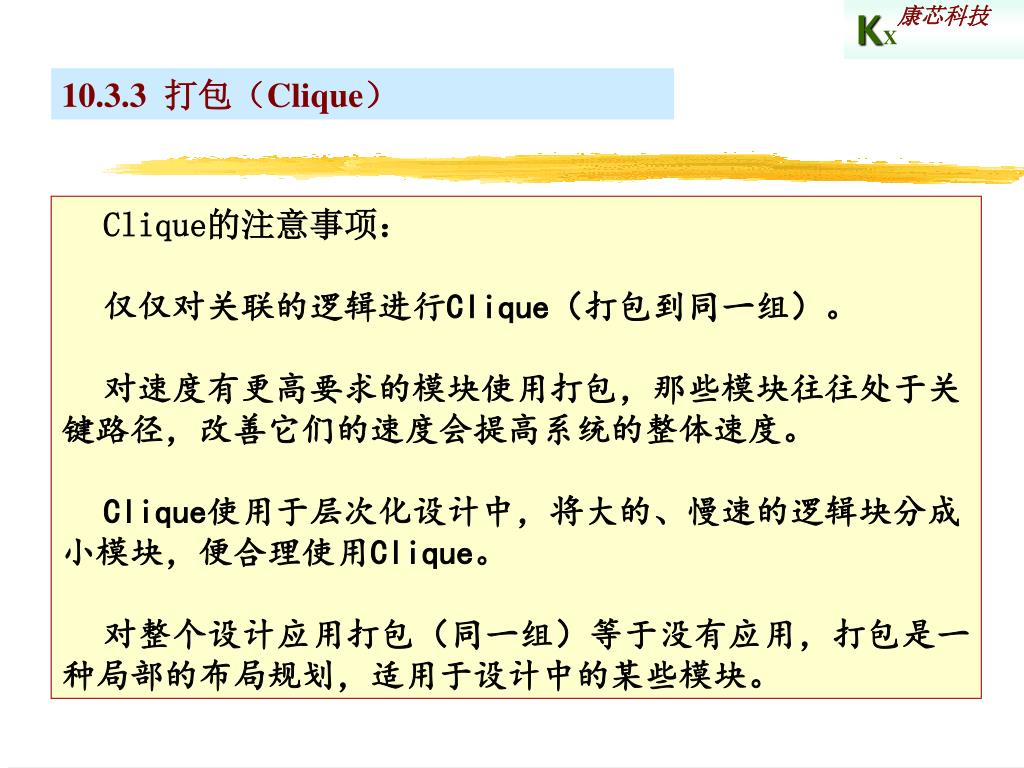

  33. 10.3.3 打包(Clique) Clique的注意事项: 仅仅对关联的逻辑进行Clique(打包到同一组)。 对速度有更高要求的模块使用打包,那些模块往往处于关键路径,改善它们的速度会提高系统的整体速度。 Clique使用于层次化设计中,将大的、慢速的逻辑块分成小模块,便合理使用Clique。 对整个设计应用打包(同一组)等于没有应用,打包是一种局部的布局规划,适用于设计中的某些模块。

  34. 10.3.4 局部逻辑综合选项 图10-23 使用局部逻辑选项

  35. 10.3.4 局部逻辑综合选项

  36. 图10-25 分立逻辑选项

  37. 10.3.4 局部逻辑综合选项 图10-26 清除工程选项设置

  38. 10.3.5 Probe的使用 图10-27是一个简单的设计(图形方式),假如需要观察节点1(Q端)的波形。 图10-27 未加Probe的设计

  39. 10.3.5 Probe的使用 图10-28 右键菜单

  40. 10.3.5 Probe的使用 图10-29 加入探针后

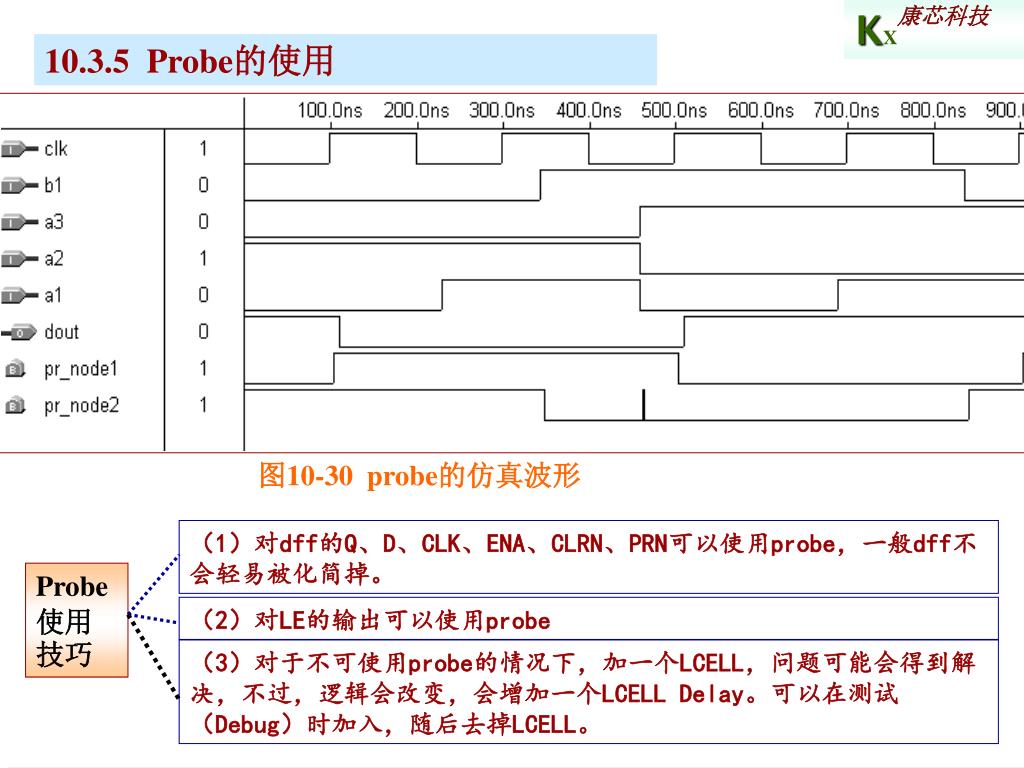

  41. 10.3.5 Probe的使用 图10-30 probe的仿真波形 (1)对dff的Q、D、CLK、ENA、CLRN、PRN可以使用probe,一般dff不会轻易被化简掉。 Probe 使用技巧 (2)对LE的输出可以使用probe (3)对于不可使用probe的情况下,加一个LCELL,问题可能会得到解决,不过,逻辑会改变,会增加一个LCELL Delay。可以在测试(Debug)时加入,随后去掉LCELL。

  42. 10.4 其他设置 10.4.1 Slow Slew Rate设置 图10-31 Slow Slew Rate选择

  43. 10.4 其他设置 10.4.2 EPC系列配置器件设置与编程 图10-32 EPC2的编程文件产生设置

  44. 图10-33 EPC2下载 图10-34 SuperPro L+编程器的器件选择

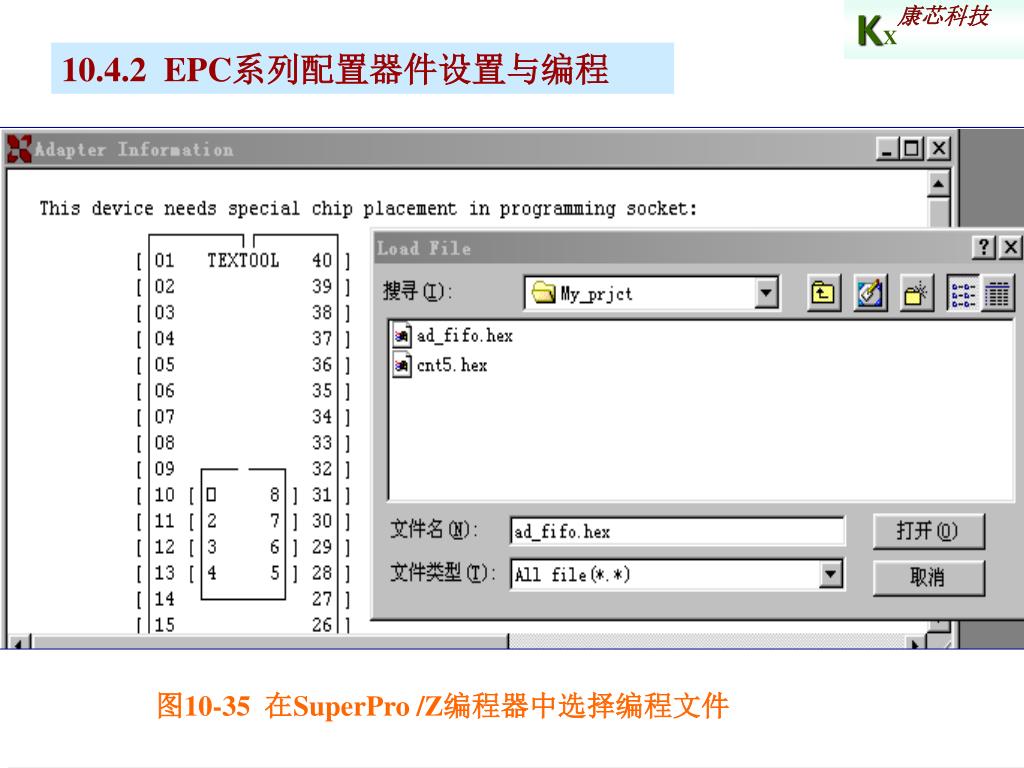

  45. 10.4.2 EPC系列配置器件设置与编程 图10-35 在SuperPro /Z编程器中选择编程文件

  46. 10.4 其他设置 10.4.3 编程文件转换 在MAX+plusII环境下可产生的编程、配置文件有下列几种: SRAM目标文件 SRAM Object File (.sof),用于Altera的FPGA器件(如FLEX10K系列)等,对于该类器件MAX+plusII默认产生。 编程器目标文件Programmer Object File (.pof),用于Altera的CPLD器件(如MAX7000S系列)和专用配置器件(如EPC2系列),默认产生。 Intel HEX格式文件Hexadecimal (Intel-Format) File (.hex)。用于第三方编程器对Altera的配置器件编程等用途。 表格文件Tabular Text File (.ttf),用于单片机配置FPGA器件等用途。 JTAG链文件JTAG Chain File (.jcf)。 FLEX Chain File (.fcf)。 Jam编程文件 Jam Byte-Code File (.jbc)、Jam File (.jam)。 其他格式编程文件 Raw Binary File (.rbf)、Serial Bitstream File (.sbf)、JEDEC File (.jed)、Serial Vector Format File (.svf)。

  47. 10.4.3 编程文件转换 图10-36 编程文件转换

  48. 10.4 其他设置 10.4.4 MAX+plusII在Windows 2000上的安装设置 具体安装步骤如下: (1)首先安装MAX+plusII; (2)选择(“开始”→“设置”→“控制面板”); (3)双击“游戏选项”,然后选择“添加”→“添加其他”→“从磁盘安装”命令,再单击“浏览”浏览驱动所在目录:MAX+plusII的安装目录\drivers\win2000; (4)选择 win2000.inf ,单击确定; (5)在“数字签名未找到”对话框中,选择是; (6)在“选择一个设备驱动程序”窗口中,选择Altera ByteBlaster,并单击“下一步”; (7)在接下去的“数字签名未找到”对话框中,仍选择“是”; (8)安装完成,依提示,重新启动计算机

  49. 实 验 实验10-1 采用流水线技术设计高速数字相关器 (1)实验目的:设计一个在数字通信系统中常见的数字相关器,并利用流水线技术提高其工作速度,对其进行仿真和硬件测试。 (2)实验原理:数字相关器用于检测等长度的两个数字序列间相等的位数,实现序列间的相关运算。 一位相关器即是异或门,异或的结果可以表示两个1位数据的相关程度。异或为0表示数据位相同;异或为1表示数据位不同。多位数字相关器可以由多个一位相关器构成,如N位的数字相关器由N个异或门和N个1位相关结果统计电路构成。

  50. 实 验 实验10-1 采用流水线技术设计高速数字相关器 (3)实验内容1:根据上述原理设计一个并行4位数字相关器(例10-10是样例程序)。提示:利用CASE语句完成4个1位相关结果的统计。 【例10-10】 stemp <= a XOR b; PROCESS(stemp) BEGIN CASE stemp IS WHEN "0000" => c <= "100"; --4 WHEN "0001"|"0010"|"0100"|"1000" => c <= "011"; --3 WHEN "0011"|"0101"|"1001"|"0110"|"1010"|"1100" => c <= "010";--2 WHEN "0111"|"1011"|"1101"|"1110" => c <= "001"; --1 WHEN "1111" => c <= "000"; -- 0; WHEN OTHERS => c <= "000"; END CASE; END PROCESS;
