Presentation Transcript

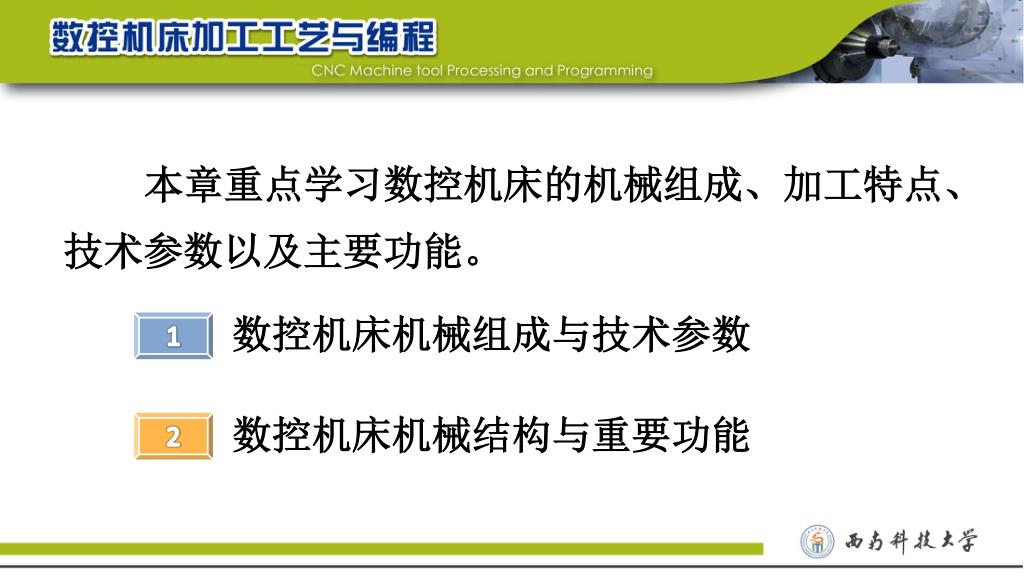

  1. 本章重点学习数控机床的机械组成、加工特点、技术参数以及主要功能。 数控机床机械组成与技术参数 1 数控机床机械结构与重要功能 2

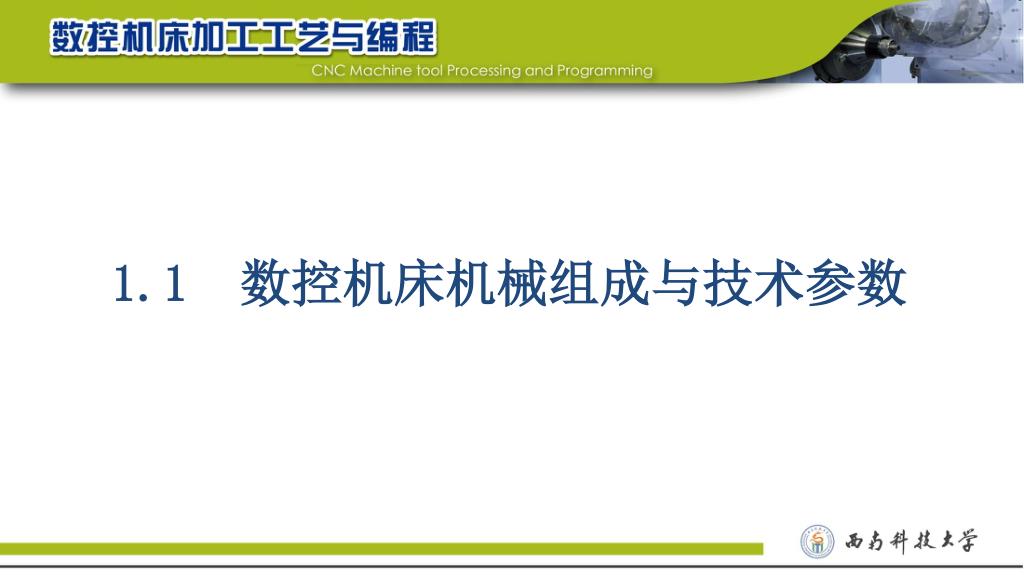

  2. 1.1 数控机床机械组成与技术参数

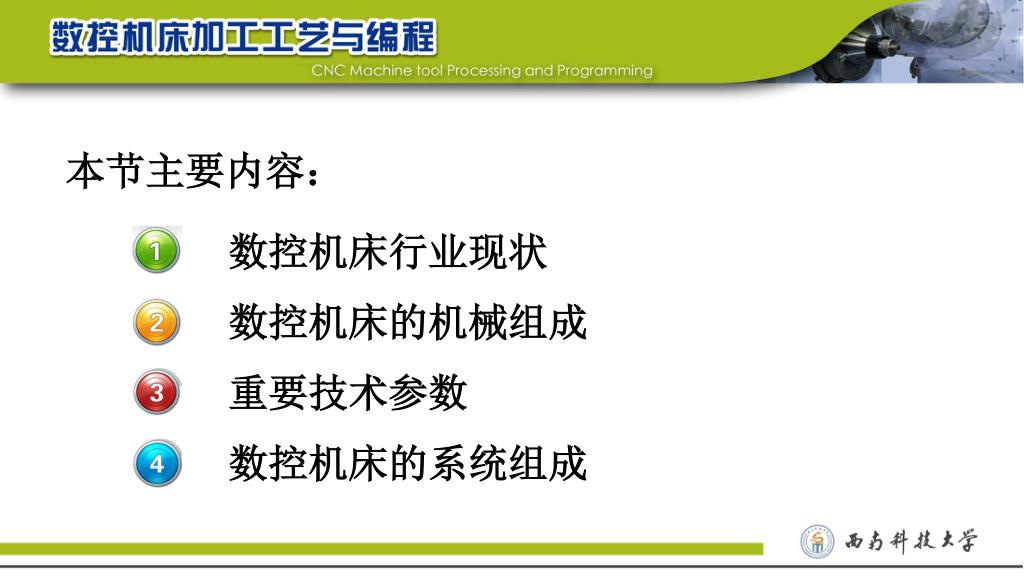

  3. 本节主要内容： 数控机床行业现状 数控机床的机械组成 重要技术参数 数控机床的系统组成

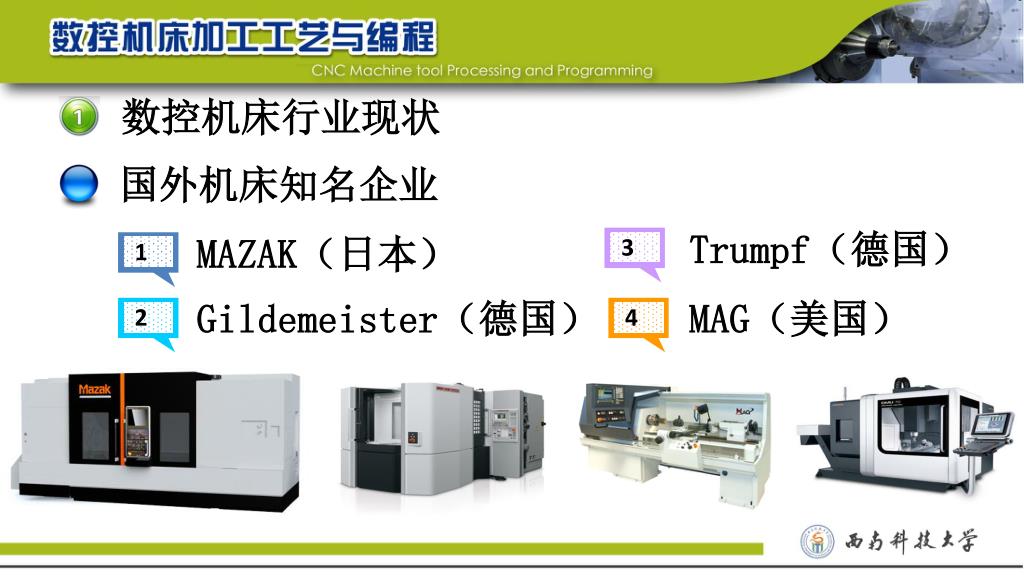

  4. 数控机床行业现状 国外机床知名企业 Trumpf（德国） MAZAK（日本） Gildemeister（德国） MAG（美国） 1 2 3 4

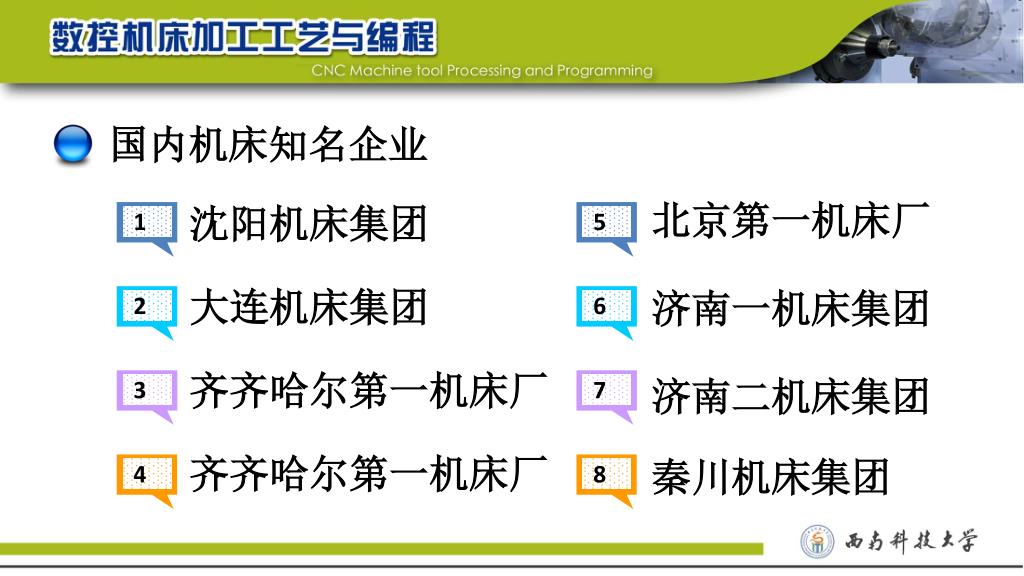

  5. 国内机床知名企业 北京第一机床厂 沈阳机床集团 大连机床集团 济南一机床集团 1 5 齐齐哈尔第一机床厂 济南二机床集团 2 6 齐齐哈尔第一机床厂 秦川机床集团 3 7 4 8

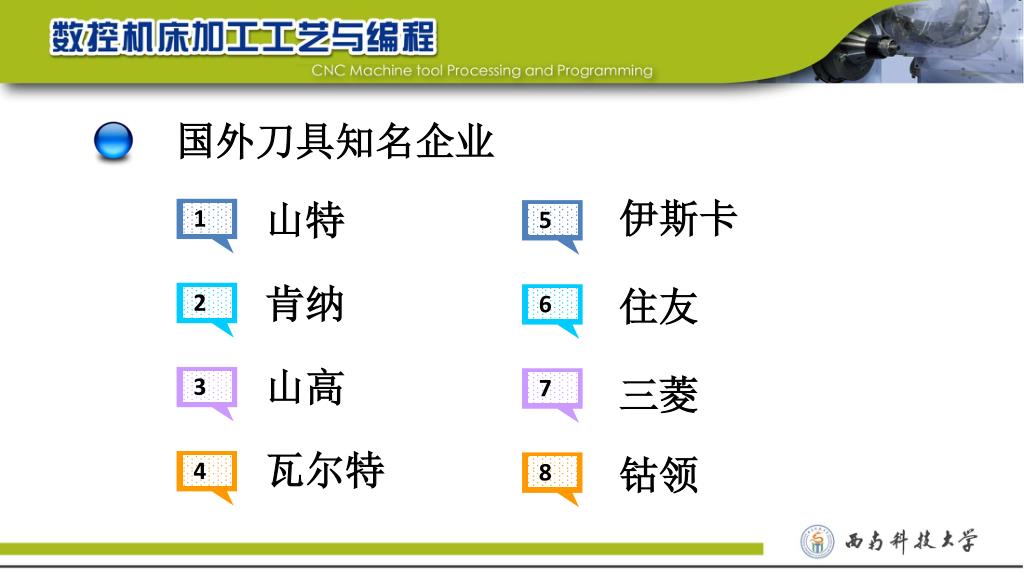

  6. 国外刀具知名企业 伊斯卡 山特 肯纳 住友 1 5 山高 三菱 2 6 瓦尔特 钴领 3 7 4 8

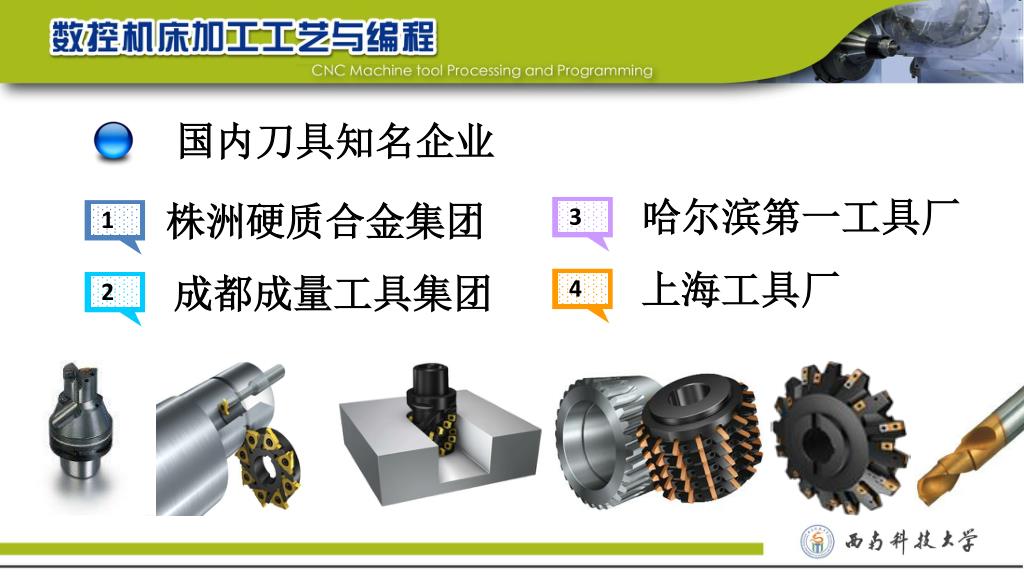

  7. 国内刀具知名企业 哈尔滨第一工具厂 株洲硬质合金集团 上海工具厂 成都成量工具集团 1 2 3 4

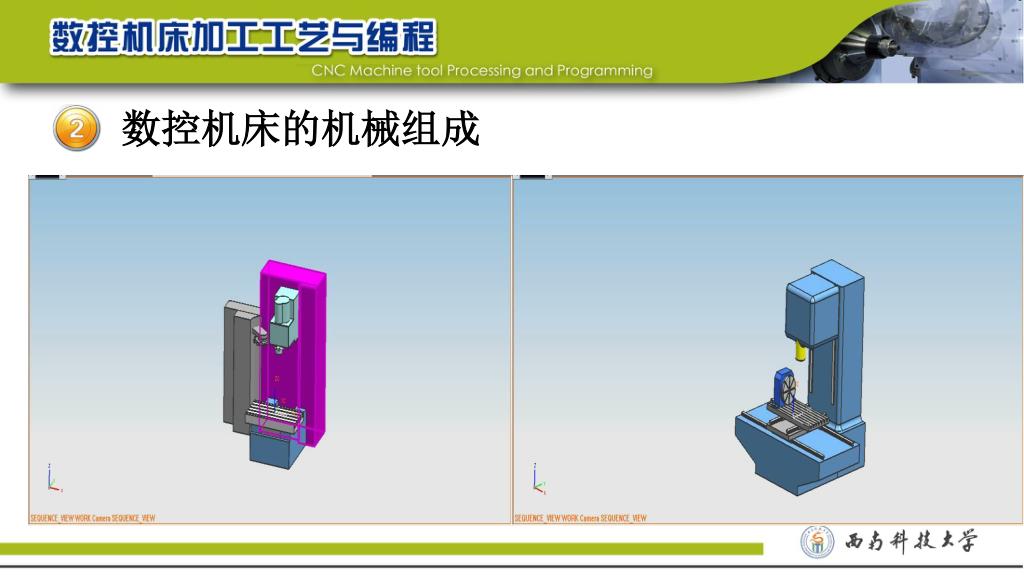

  8. 数控机床的机械组成

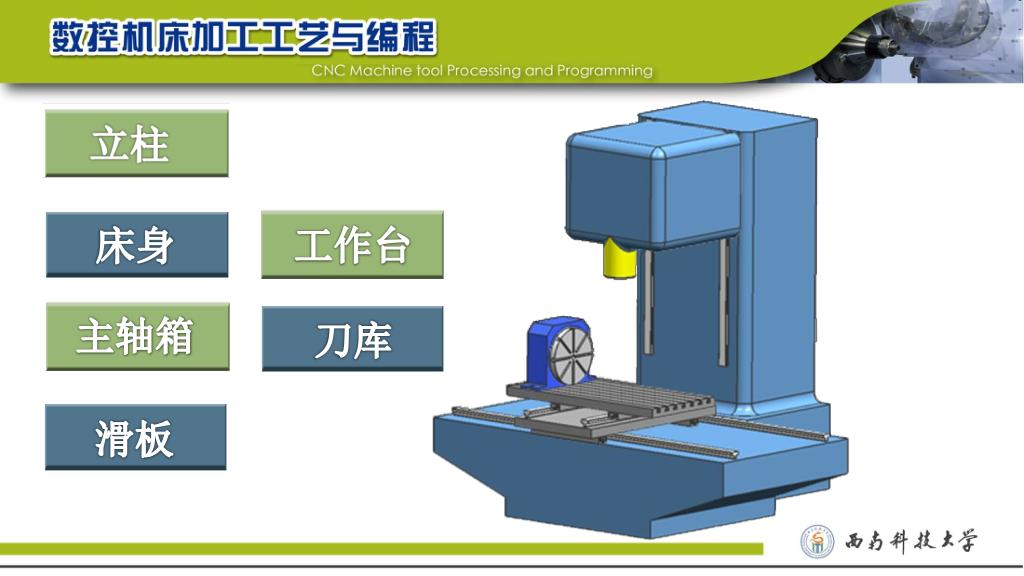

  9. 工作台 工作台 床身 刀库 主轴箱 滑板

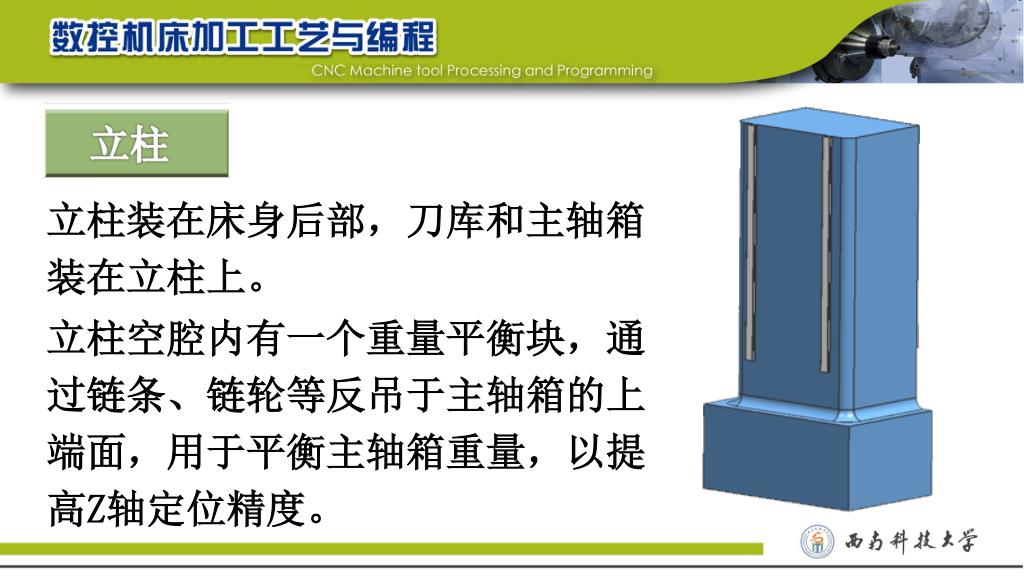

  10. 立柱装在床身后部，刀库和主轴箱装在立柱上。立柱装在床身后部，刀库和主轴箱装在立柱上。 立柱空腔内有一个重量平衡块，通过链条、链轮等反吊于主轴箱的上端面，用于平衡主轴箱重量，以提高Z轴定位精度。

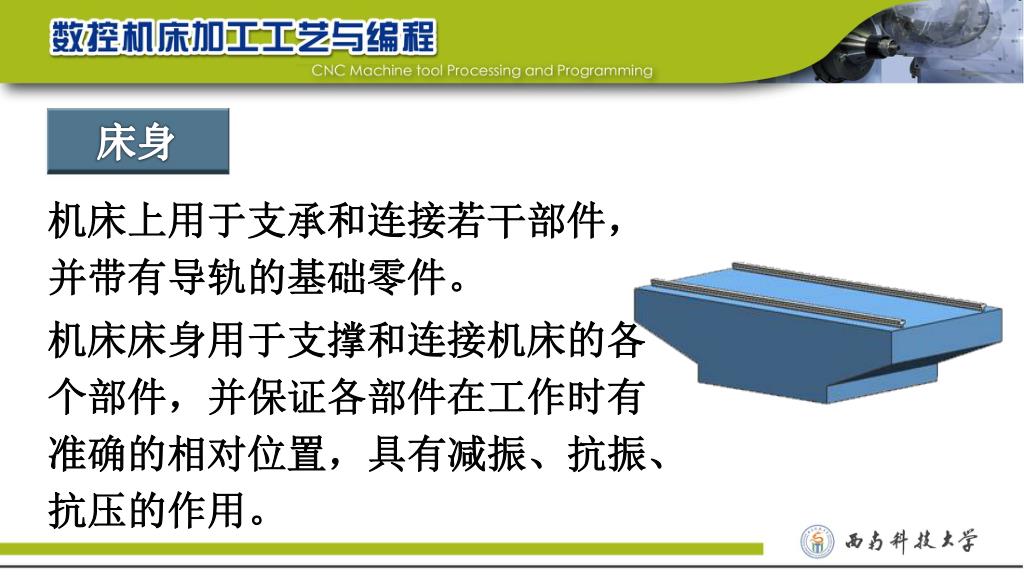

  11. 机床上用于支承和连接若干部件，并带有导轨的基础零件。机床上用于支承和连接若干部件，并带有导轨的基础零件。 床身 机床床身用于支撑和连接机床的各个部件，并保证各部件在工作时有准确的相对位置，具有减振、抗振、抗压的作用。

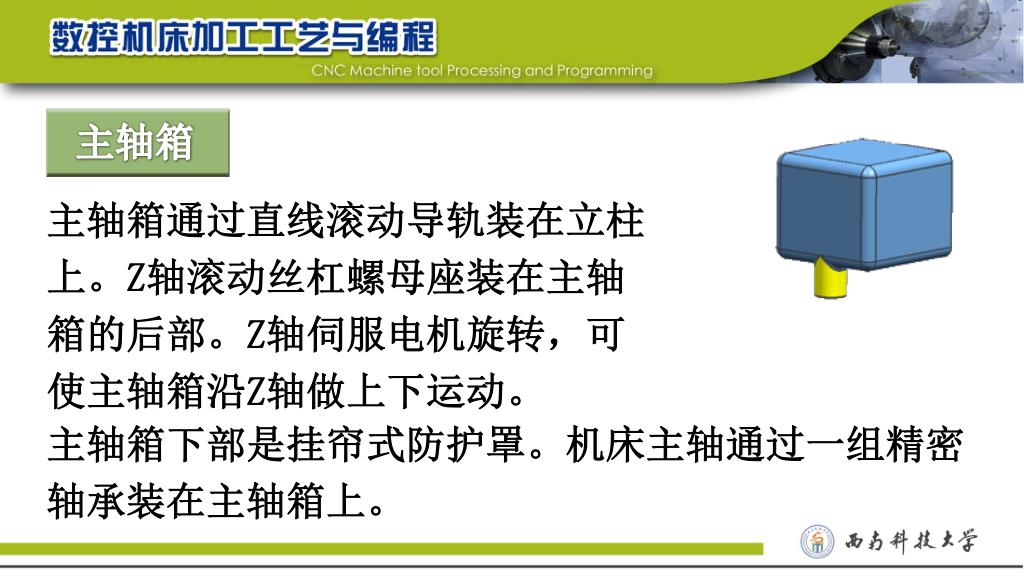

  12. 主轴箱通过直线滚动导轨装在立柱上。Z轴滚动丝杠螺母座装在主轴箱的后部。Z轴伺服电机旋转，可使主轴箱沿Z轴做上下运动。主轴箱通过直线滚动导轨装在立柱上。Z轴滚动丝杠螺母座装在主轴箱的后部。Z轴伺服电机旋转，可使主轴箱沿Z轴做上下运动。 主轴箱 主轴箱下部是挂帘式防护罩。机床主轴通过一组精密轴承装在主轴箱上。

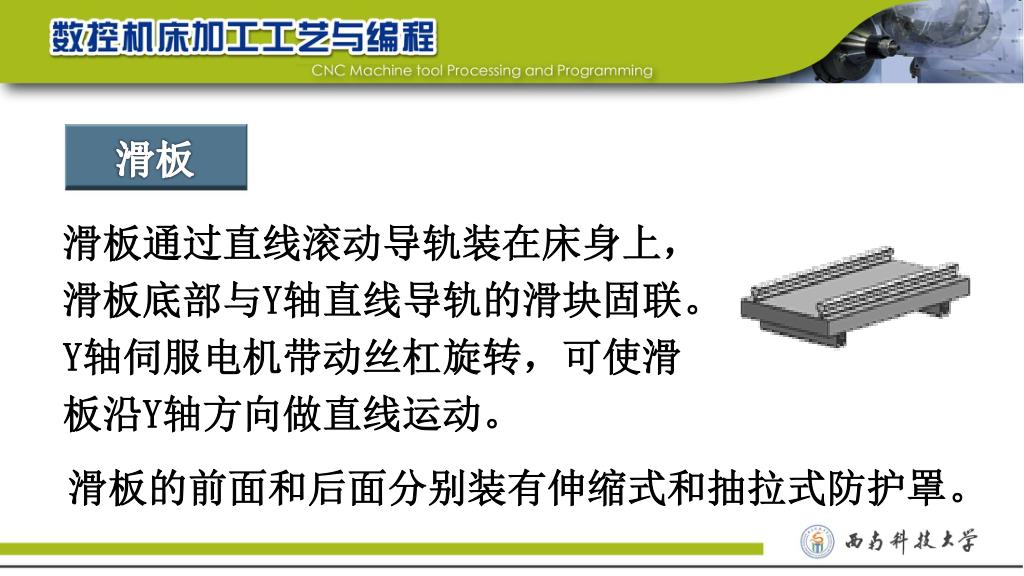

  13. 滑板通过直线滚动导轨装在床身上，滑板底部与Y轴直线导轨的滑块固联。Y轴伺服电机带动丝杠旋转，可使滑板沿Y轴方向做直线运动。滑板通过直线滚动导轨装在床身上，滑板底部与Y轴直线导轨的滑块固联。Y轴伺服电机带动丝杠旋转，可使滑板沿Y轴方向做直线运动。 滑板 滑板的前面和后面分别装有伸缩式和抽拉式防护罩。

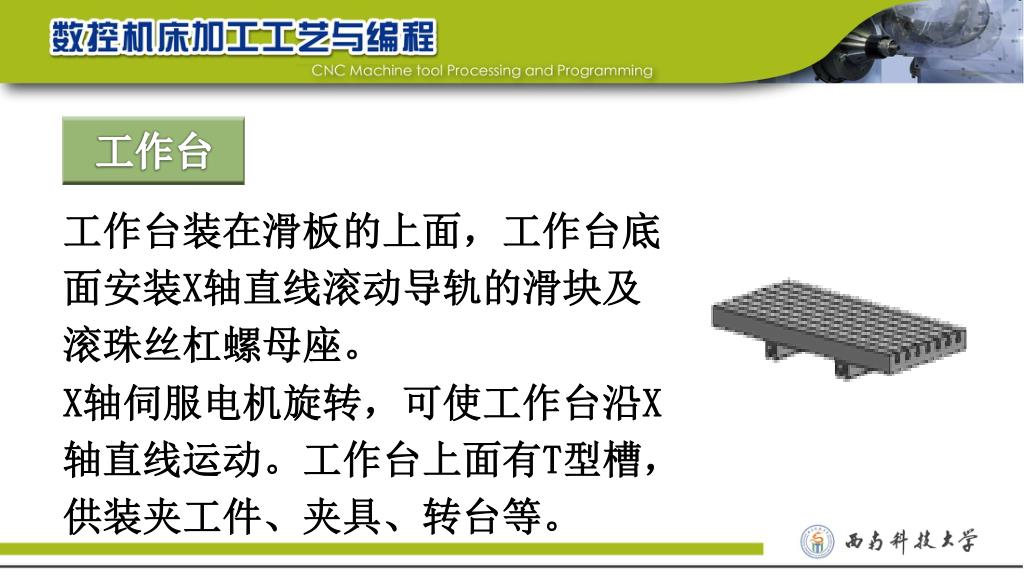

  14. 工作台 工作台 工作台装在滑板的上面，工作台底面安装X轴直线滚动导轨的滑块及滚珠丝杠螺母座。 X轴伺服电机旋转，可使工作台沿X轴直线运动。工作台上面有T型槽，供装夹工件、夹具、转台等。

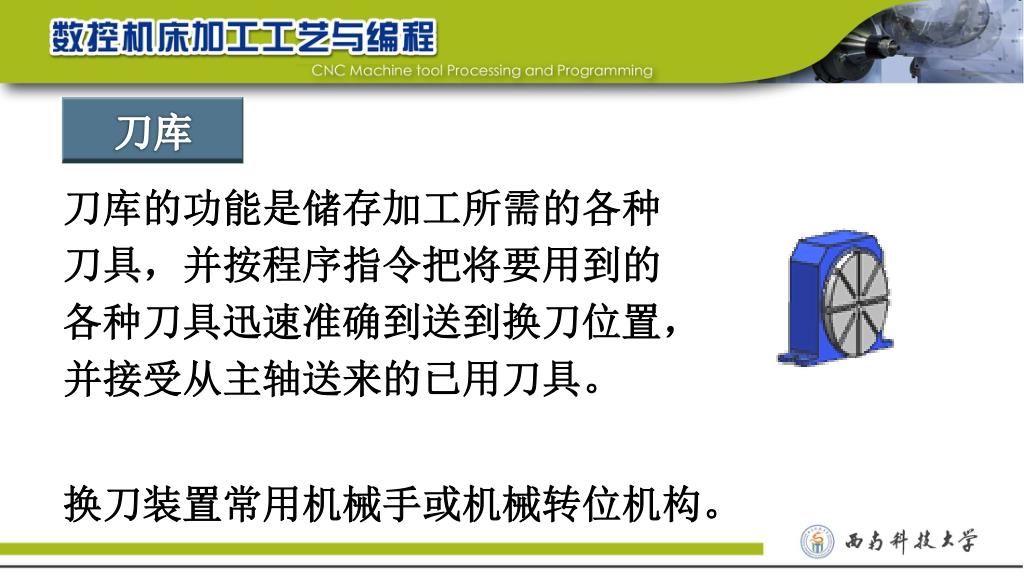

  15. 刀库的功能是储存加工所需的各种刀具，并按程序指令把将要用到的各种刀具迅速准确到送到换刀位置，并接受从主轴送来的已用刀具。刀库的功能是储存加工所需的各种刀具，并按程序指令把将要用到的各种刀具迅速准确到送到换刀位置，并接受从主轴送来的已用刀具。 刀库 换刀装置常用机械手或机械转位机构。

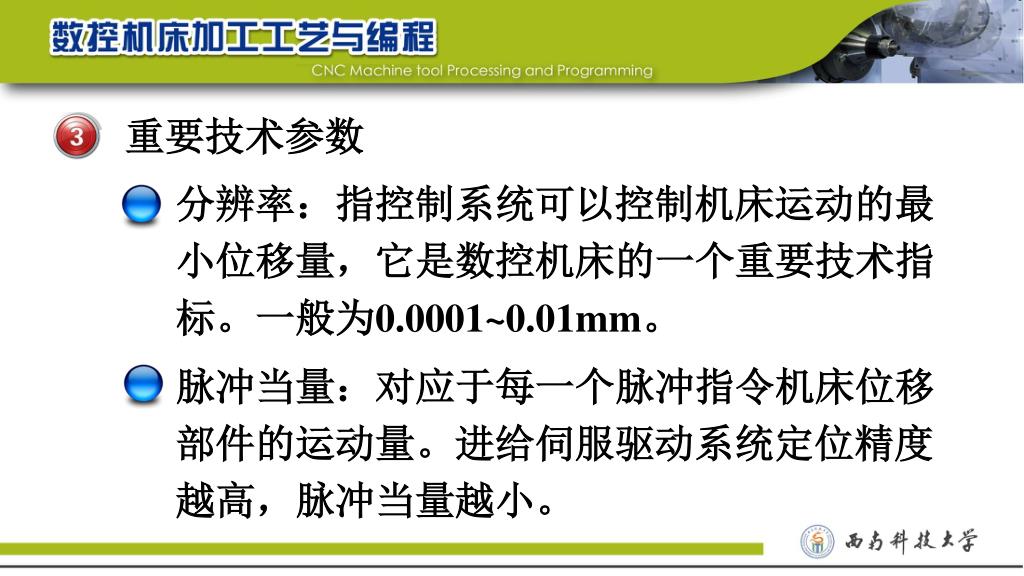

  16. 重要技术参数 分辨率：指控制系统可以控制机床运动的最小位移量，它是数控机床的一个重要技术指标。一般为0.0001~0.01mm。 脉冲当量：对应于每一个脉冲指令机床位移部件的运动量。进给伺服驱动系统定位精度越高，脉冲当量越小。

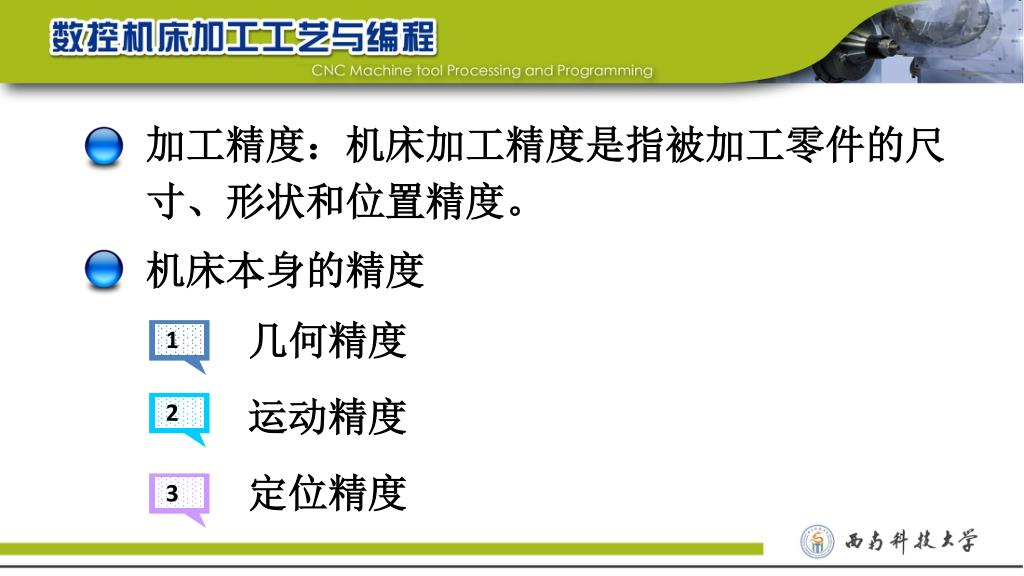

  17. 加工精度：机床加工精度是指被加工零件的尺寸、形状和位置精度。加工精度：机床加工精度是指被加工零件的尺寸、形状和位置精度。 机床本身的精度 1 几何精度 2 运动精度 定位精度 3

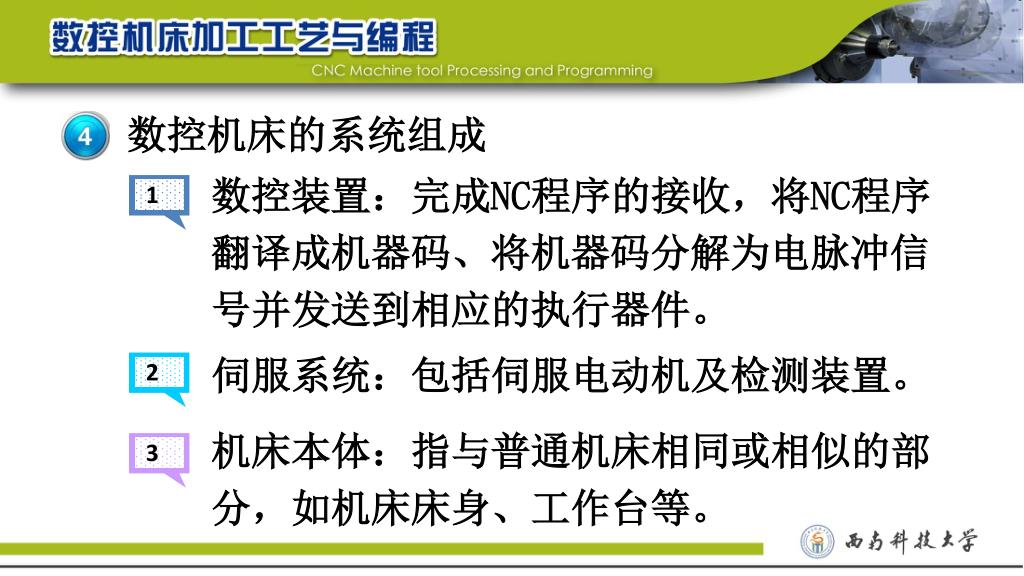

  18. 数控机床的系统组成 数控装置：完成NC程序的接收，将NC程序翻译成机器码、将机器码分解为电脉冲信号并发送到相应的执行器件。 1 伺服系统：包括伺服电动机及检测装置。 2 机床本体：指与普通机床相同或相似的部分，如机床床身、工作台等。 3
