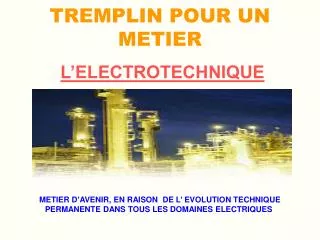

TREMPLIN POUR UN METIER. L’ELECTROTECHNIQUE. METIER D’AVENIR, EN RAISON DE L’ EVOLUTION TECHNIQUE PERMANENTE DANS TOUS LES DOMAINES ELECTRIQUES. L’ELECTROTECHNIQUE. BEAUCOUP D'ACTIVITES.

gaye
Télécharger la présentation

TREMPLIN POUR UN METIER

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. TREMPLIN POUR UN METIER L’ELECTROTECHNIQUE METIER D’AVENIR, EN RAISON DE L’ EVOLUTION TECHNIQUE PERMANENTE DANS TOUS LES DOMAINES ELECTRIQUES

  2. L’ELECTROTECHNIQUE • BEAUCOUP D'ACTIVITES. Energie, Eclairage, Confort thermique, Sécurité, Gestion Technique du Bâtiment, Automatismes, Communication sont les domaines d’activités des électriciens. Courants Forts et Courants Faibles. Ils conçoivent, fabriquent, installent les matériels et assurent la maintenance d’équipements et de systèmes composés de plusieurs technologies. L’électricité est en relation avec la mécanique, l’électronique, l’informatique et les télécommunications. Sans être spécialistes de chacune de ces technologies, les électriciens doivent avoir des compétences et des connaissances dans tous ces domaines.

  3. DIVERSITES DES METIERS • Agent de maintenance (bâtiment, industrie) • Technicien Eclairagiste (éclairage public – signalisation) • Domoticien (technicien en contrôle et régulation bâtiment) • Electricien du Bâtiment • Ascensoriste • Monteur de Réseaux Electriques • Agent de Sécurité Incendie – Contrôle d’Accès • Automaticien GRAND CHOIX DE METIERS AU SEIN DE L’ ELECTROTECHNIQUE ET POUR TOUS LES NIVEAUX D’ ETUDES DU CAP au BAC PRO, BTS, DUT, INGENIEUR .

  4. PRODUCTION TRANSPORT ENERGIE SCHEMA DE PRINCIPE

  5. PRODUCTION ENERGIE • PLUSIEURS TYPES DE PRODUCTION Il existe de nombreuses façons de produire de l’ électricité. Centrales nucléaires – thermiques – Barrages hydro-électrique – Eoliennes- Photovoltaïques – Onduleurs – Groupes électrogènes ……

  6. TRANSPORT ENERGIE QUELQUES EXEMPLES DE TRANSPORT TRANSFORMATEUR CELLULES H.T SALLE DE COMMANDES CONCEPTION CENTRE DE DISTRIBUTION H.T. CONCEPTION DE LIGNES H.T. & B.T. CONSTRUCTION RESEAU B.T. POUR HABITATION

  7. Monteur de Réseaux

  8. MAINTENANCE DES EQUIPEMENTS • Une bonne maintenance est nécessaire afin d’éviter les arrêts de production et prolonger la vie du matériel. Une bonne maintenance permet surtout de diminuer les coups de fonctionnement donc à ne pas négliger

  9. MAINTENANCE DES EQUIPEMENTS • ONDULEURS • CONTINUITE DE SERVICE : INFORMATIQUE • SECURITE :éclairage , issues de secours. Exemples d’onduleurs de moyenne puissance, sachant qu’un jeu de batteries pour un onduleur de forte puissance peut occuper à lui seul une pièce de grand volume ( salle de classe de 30 élèves ).

  10. MAINTENANCE DES EQUIPEMENTS • DIVERS CONTROLES • UTILISATION APPAREILS DE MESURES Oscilloscope moderne Multimètre : qui veut dire plusieurs fonctions- voltmètre ampèremètre wattmètre.....

  11. DESSINATEUR PROJETEUR • CAO – DAO : CONCEPTION ETMODIFICATION DE SCHEMAS ELECTRIQUES La schématique est pratiquement un métier et de plus un outil important pour les bureaux d’études et les installateurs.

  12. AUTOMATISME • ETUDES • PROGRAMMES • MISE AU POINT - REGLAGES • ESSAIS – MISE EN SERVICE

  13. AUTOMATISME • ETUDES - PROGRAMMES Conception de programmes suivant cahier des charges et besoins du client

  14. AUTOMATISME • MISE AU POINT - REGLAGES Réglages de capteurs – sondes – temporisations et autres.

  15. AUTOMATISME • ESSAIS – MISE EN SERVICE Etape finale très importante pour la bonne marche du système sans faille au moment d’un début de production ou autres

  16. EQUIPEMENTS • MONTAGE – CABLAGE • EQUIPEMENT DOMOTIQUE • EQUIPEMENT TERTIAIRE • EQUIPEMENT INDUSTRIEL

  17. EQUIPEMENTS • MONTAGE – CABLAGE Importance d’un bon câblage pour parfaire un dépannage rapide afin de diminuer le temps d’arrêt de l’équipement et de pouvoir faire une maintenance en sécurité.

  18. EQUIPEMENTS • Plusieurs types de câblage Câblage sur petit coffret Câblage sur armoire industrielle

  19. Electrotechnique • DOMOTIQUE • Maisons individuelles - Immeubles d’habitations - Boutiques Appareillage commande confort économie chauffage Appareillage commande par détection Un seul appareil pour commander alarme volets roulants …… Actuellement même dans la domotique nous employons de la haute technologie. C’est devenu un métier très intéressant .

  20. ELECTROTECHNIQUE DOMESTIQUE

  21. ELECTROTECHNIQUE ASCENSORISTE Depuis la rentrée 2006, il existe une "mention complémentaire technicien ascensoriste" pour les bacs professionnels.

  22. ELECTROTECHNIQUE ELECTRICIEN AUTOMOBILE

  23. EQUIPEMENTS • TERTIAIRE • HÔTELS • GRANDS MAGASINS • CINEMAS • GRANDS BUREAUX • ECOLES – COLLEGES – LYCEES Le tertiaire comporte une multitude de fonctions : Sécurité: Détection incendie, issues de secours Sûreté : Contrôle accès. GTC : Gestion Technique Centralisée

  24. EQUIPEMENTS • INDUSTRIEL • USINES DE PRODUCTION • PORTS ET GARES DE TRIAGES • CHAINES DE MONTAGE

  25. EQUIPEMENTS • APPLICATIONS INDUSTRIELLES Production de papier Distribution de fluide

  26. EQUIPEMENTS • APPLICATIONS INDUSTRIELLES Tableau de distribution de forte puissance Installations câblage et équipements pour raffineries.

  27. LES COURANTS FAIBLES • DETECTION INCENDIE • CONTRÔLE D’ ACCES • GTC SUPERVISION • TELEPHONIE • SONORISATION • CÂBLAGE RESEAU INFORMATIQUE

  28. LES COURANTS FAIBLES • DETECTION INCENDIE. La détection incendie permet de retrouver de l’automatisme, sur une alarme se déclenche plusieurs systèmes : ouverture des issues de secours – fermeture des portes coupe-feux – mise en marche de sirènes – mise en arrêt des ventilations – mise en marche de désenfumage…….

  29. LES COURANTS FAIBLES • CONTRÔLE D’ ACCES Dans le contrôle d’ accès, il faut inclure aussi la vidéo surveillance. Ce domaine demande un peu de programmation informatique. Cela permet d’ autoriser ou non l’ accès à un site sensible ou protégé.

  30. LES COURANTS FAIBLES • GTC SUPERVISION Une G.T.C. veut dire Gestion Technique Centralisée qui permet de surveiller, analyser, télécommander, et effectuer des télémesures. Domaine qui demande une fois de plus la programmation d’ automates.

  31. LES COURANTS FAIBLES • CÂBLAGE RESEAU INFORMATIQUE Aujourd’hui la FIBRE OPTIQUE prend une grande place dans le réseau informatique. Le raccordement des fibres demande une attention minutieuse, on ne branche pas une fibre comme un fil de cuivre, certaines règles s’imposent..

  32. LES COURANTS FAIBLES • TELEPHONIE Autocom Numérique. Autocom analogique Même en présence du téléphone portable, le téléphone fixe de bureaux reste un outil important dans la communication au sein des PME & Grandes entreprises. Le câblage se fait également en fibre optique et demande également quelques connaissances en informatique.

  33. LES COURANTS FAIBLES • SONORISATION Beaucoup d’applications pour ce domaine : - Grandes surfaces – halls de gares et aéroports – Grands bureaux – Cinémas – Salles de spectacles ………..

  34. INSTALLER – CONSTRUIRE Description des Métiers de l’électrotechnique Dans le cadre de la construction de maisons individuelles et de locaux tertiaires ou industriels, l'installateur électro-technicien met en place le réseau de câbles qui distribue le courant et raccorde les différents appareillages : tableaux électriques, dispositifs de sécurité… Il assure également la réparation et la maintenance des équipements existants. Il prend aussi en charge, de plus en plus, l’installation de matériels complexes : automates industriels, réseaux domotiques gérants de nombreuses fonctions (gestion du chauffage, de l’éclairage, de la ventilation, alarmes incendie et intrusion…). Il participe enfin à la mise en place d’appareillages de communication, de surveillance, de signalisation…

  35. Les Métiers de L’ELECTROTECHNIQUE • EN RESUME Fonction :Il analyse, organise, installe et s’occupe de la maintenance des équipements électriques. Il peut exercer son métier dans de nombreux secteurs comme la mécanique, le bâtiment, la robotique... il peut travailler en atelier ou en extérieur comme être amené à se déplacer dans les entreprises.
