§2-4 平面的投影

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

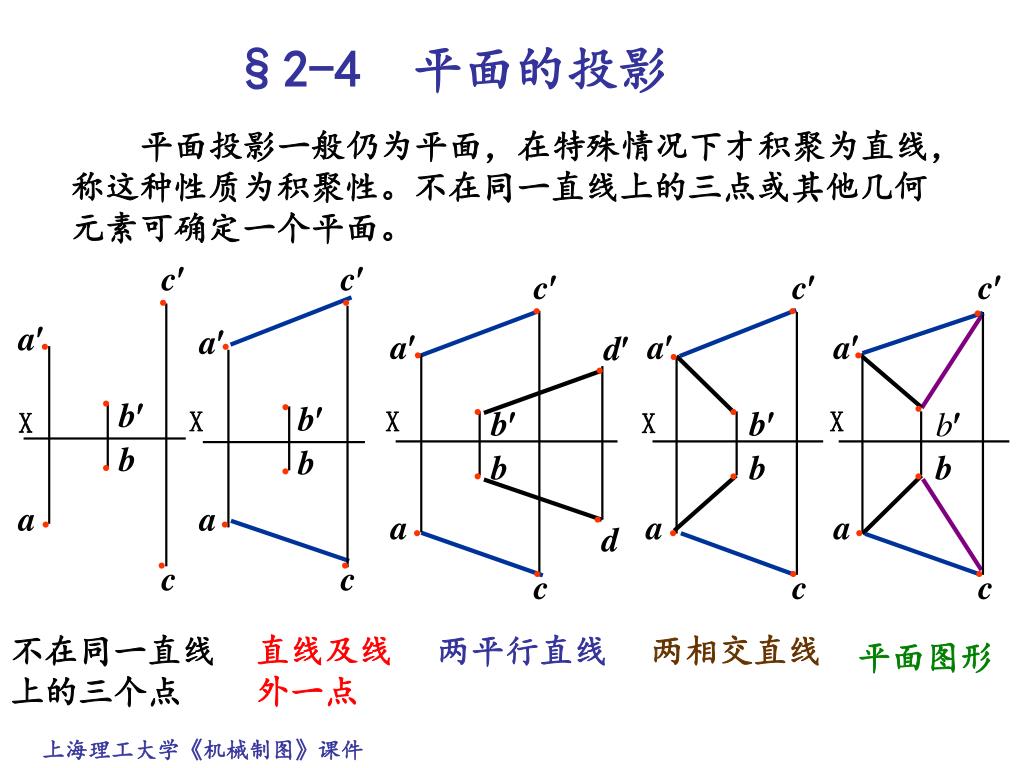

  1. c c c c ● c d a ● ● ● ● ● a ● a a a ● ● ● ● ● b ● b ● b ● b ● b b ● b b b b ● ● ● a ● ● d ● a a a a ● ● ● ● ● c ● c ● ● c c ● c §2-4 平面的投影 平面投影一般仍为平面，在特殊情况下才积聚为直线，称这种性质为积聚性。不在同一直线上的三点或其他几何元素可确定一个平面。 X X X X X 直线及线外一点 两平行直线 两相交直线 不在同一直线上的三个点 平面图形

  2. 一、各种位置平面的投影特性 平面相对于投影面的位置可分为三种：投影面垂直面、投影面平行面、一般位置平面；前两类称为特殊位置平面。 1. 投影面垂直面 垂直于一个投影面而倾斜于另两个投影面的平面称为投影面垂直面。又可分为： 铅垂面----垂直于H面，倾斜于V、W面的平面； 正垂面----垂直于V面，倾斜于H、W面的平面； 侧垂面----垂直于W面，倾斜于V、H面的平面。

  3. V c c P a a B W b b A a a C  b PH c H c  b (1) 铅垂面 投影特性： 1. abc积聚成一直线； 2. abc、abc为ABC的类似形； 3 . abc与OX、 OY的夹角，反映对V、W面的倾角、。

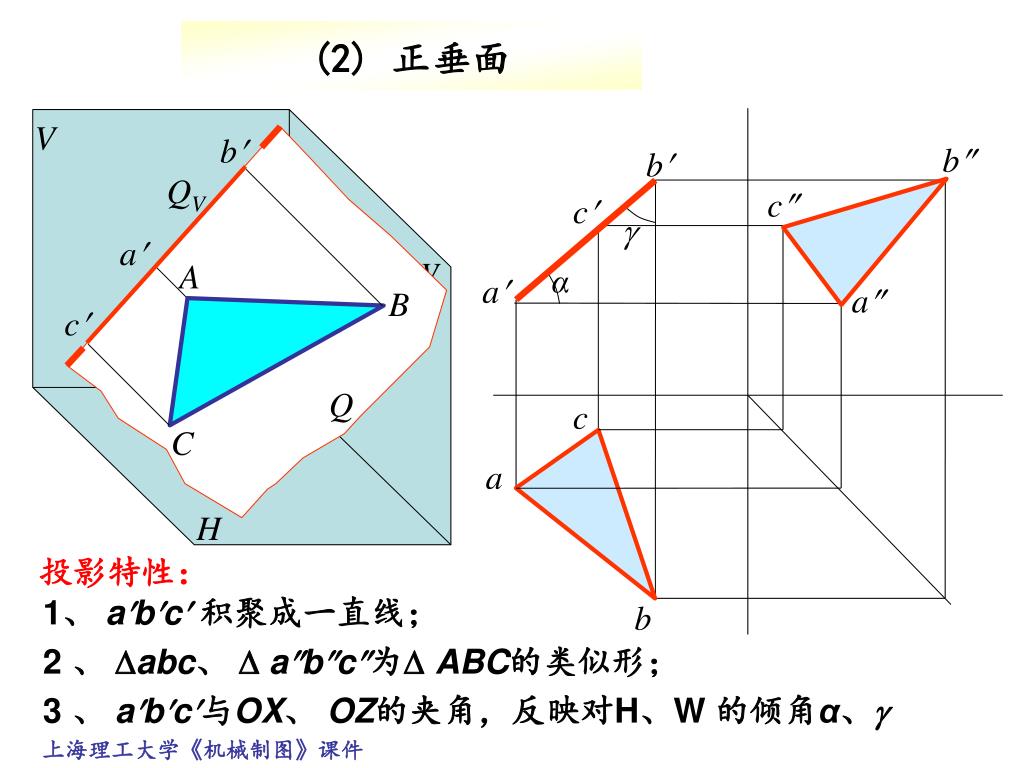

  4. V b b b QV c c  a W A α a a B c Q c C a H b (2) 正垂面 投影特性： 1、 abc 积聚成一直线； 2 、 abc、 abc为 ABC的类似形； 3 、 abc与OX、 OZ的夹角，反映对H、W的倾角α、

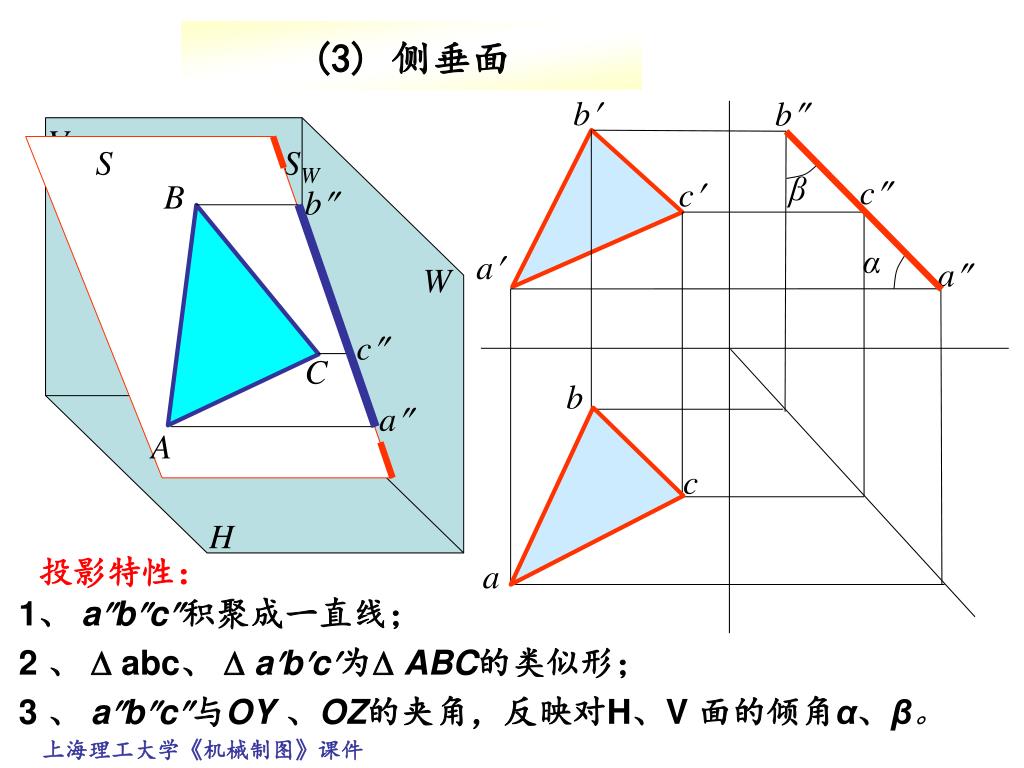

  5. V b b S SW β c c B b W α a a c C b a A c H a (3) 侧垂面 投影特性： 1、 abc积聚成一直线； 2 、 abc、 abc为ABC的类似形； 3 、 abc与OY、OZ的夹角，反映对H、V面的倾角α、β。

  6. 2. 投影面平行面 平行于一个投影面而垂直于另两个投影面的平面称为投影面平行面。又可分为： 水平面----平行于H面，垂直于V、W面的平面； 正平面----平行于V面，垂直于H、W面的平面； 侧平面----平行于W面，垂直于V、H面的平面。

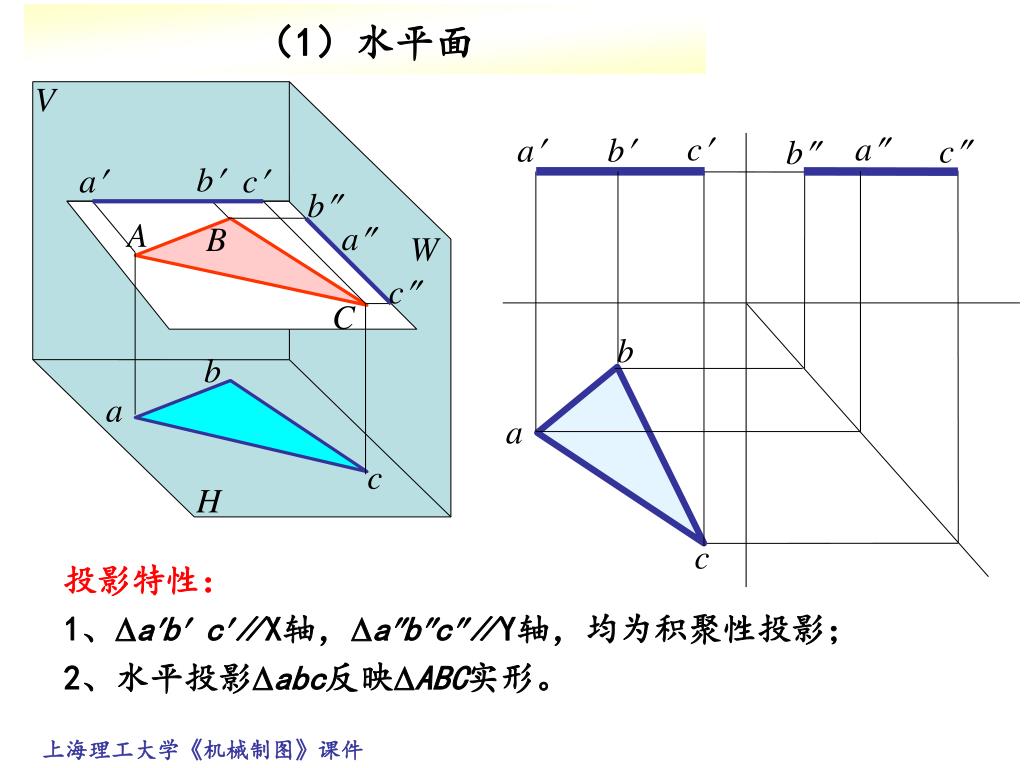

  7. V c a a b c b b a c b A a B W c C b b a a c H c （1）水平面 投影特性： 1、ab c∥X轴，abc∥Y轴，均为积聚性投影； 2、水平投影abc反映ABC实形。

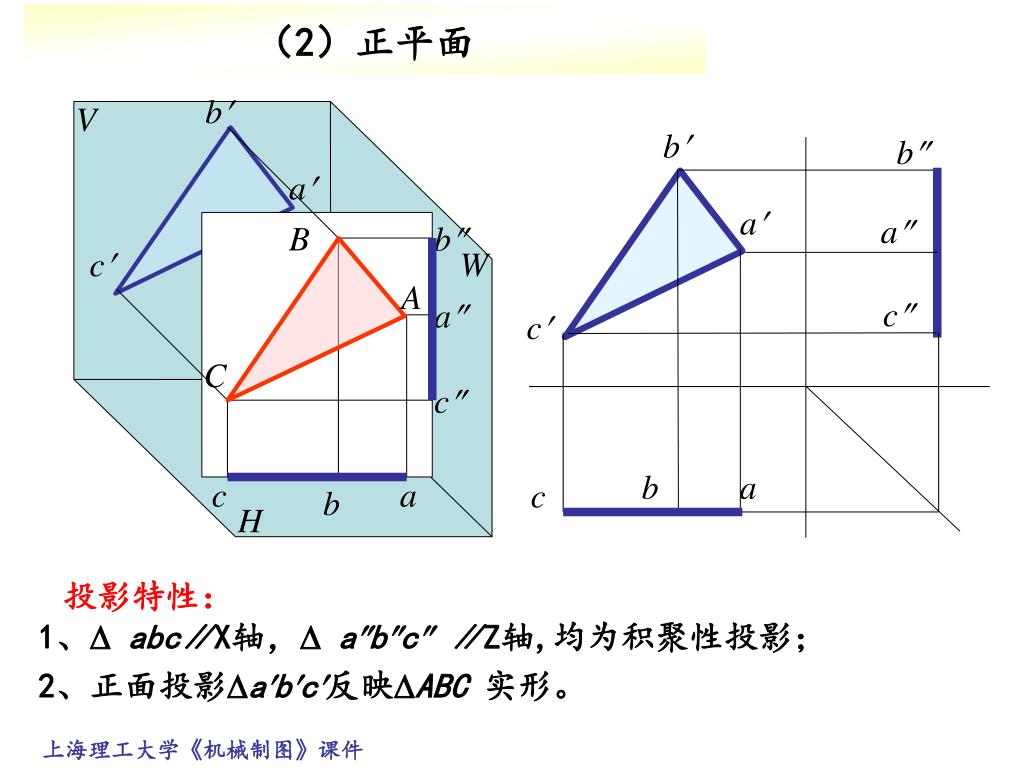

  8. b V b b a B b a a c W A a c c C c c a b b a c H （2）正平面 投影特性： 1、abc∥X轴，abc ∥Z轴,均为积聚性投影； 2、正面投影abc反映ABC 实形。

  9. V c b b B b a b a W a A c a c a C c a b b H c c （3）侧平面 投影特性： 1、abc ∥Y轴 ，abc ∥Z轴,均为积聚性投影； 2、侧面投影abc反映ABC实形。

  10. b b b a B b a a c c a A c b C b a c c a 3、一般位置平面 投影特性： 1 、对三个投影面均倾斜的平面，三个投影都为类似形； 2 、不反映对H、V、W面的倾角、、 。

  11. b f e d c B F E a D c a C f d e A b 二、平面上的点和直线 1．点和直线在平面上的几何条件 ①直线在平面上的几何条件是：直线必通过平面上的两点；或直线通过平面上的一点，且平行于平面上的另一条直线。

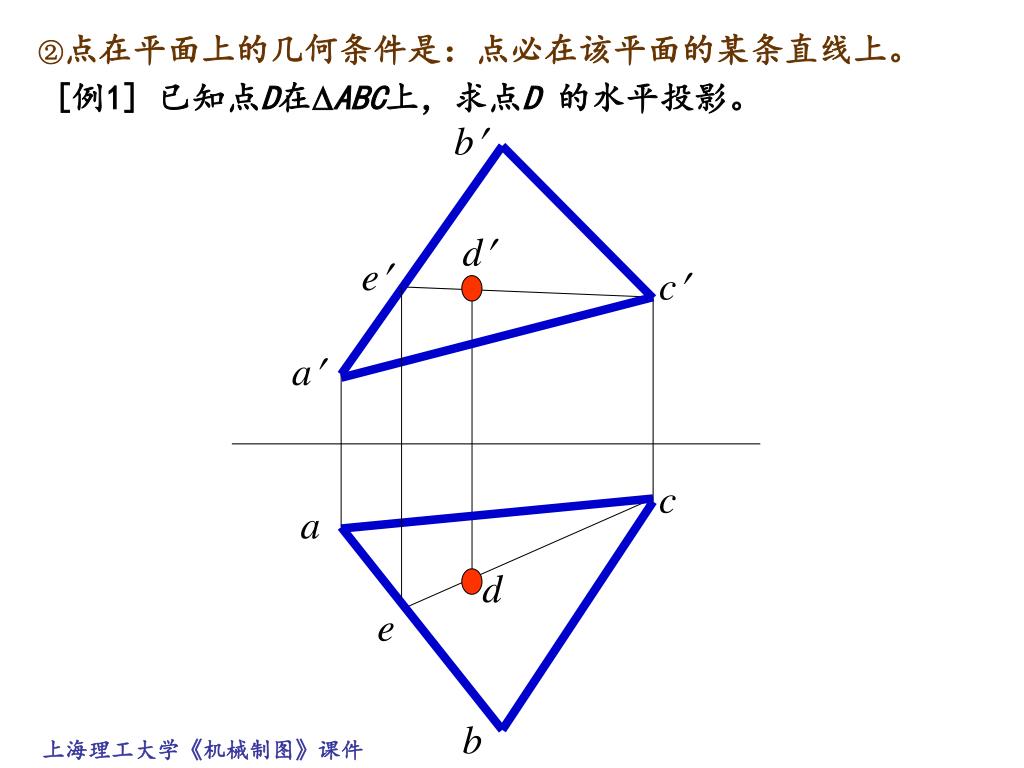

  12. b d c a c a b ②点在平面上的几何条件是：点必在该平面的某条直线上。 [例1]已知点D在ABC上，求点D 的水平投影。 e d e

  13. [例2]已知多边形ABCDE的V面投影及H面的部分投影，补全该平面的H投影。 b' a' d' c' e' X b d a c e

  14. [例3]完成四边形ABCD上缺口EFGH的水平投影。

  15. 解法二

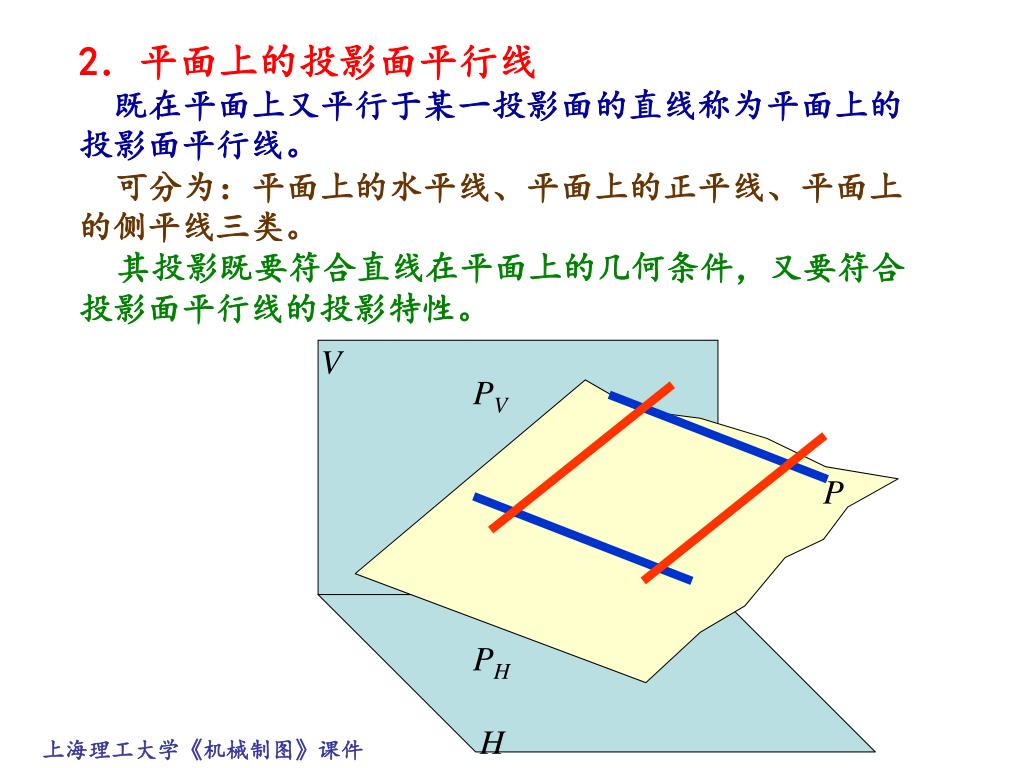

  16. V P H 2．平面上的投影面平行线 既在平面上又平行于某一投影面的直线称为平面上的投影面平行线。 可分为：平面上的水平线、平面上的正平线、平面上的侧平线三类。 其投影既要符合直线在平面上的几何条件，又要符合投影面平行线的投影特性。 PV PH

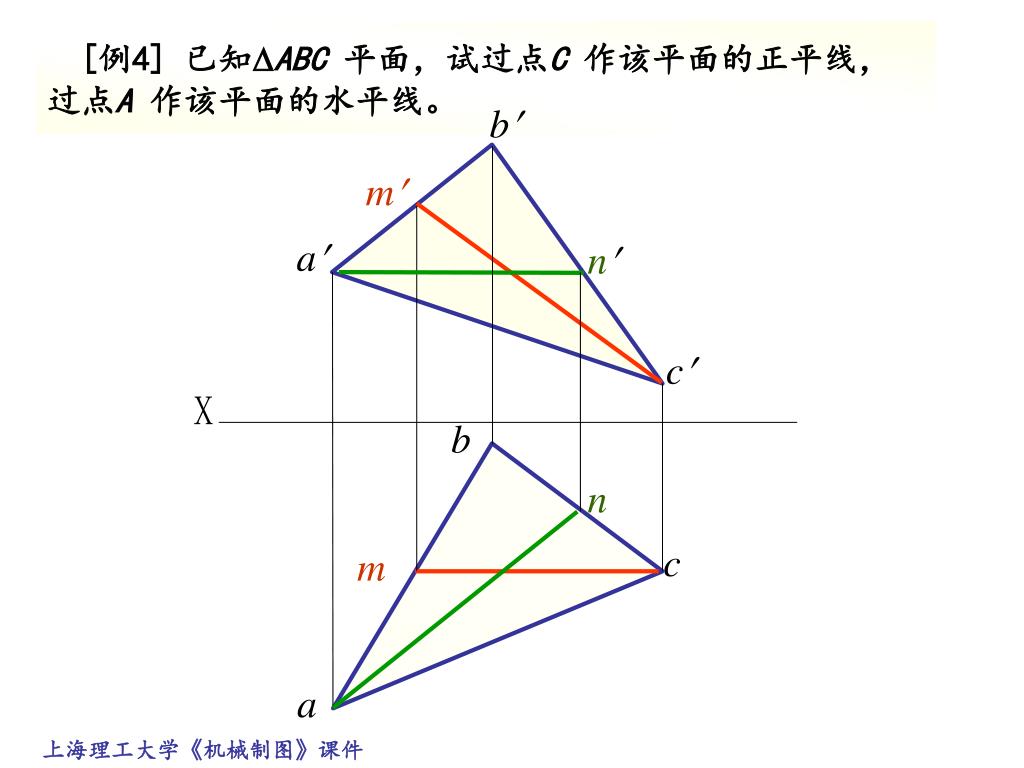

  17. b a c b c a [例4]已知ABC 平面，试过点C 作该平面的正平线，过点A 作该平面的水平线。 m n X n m

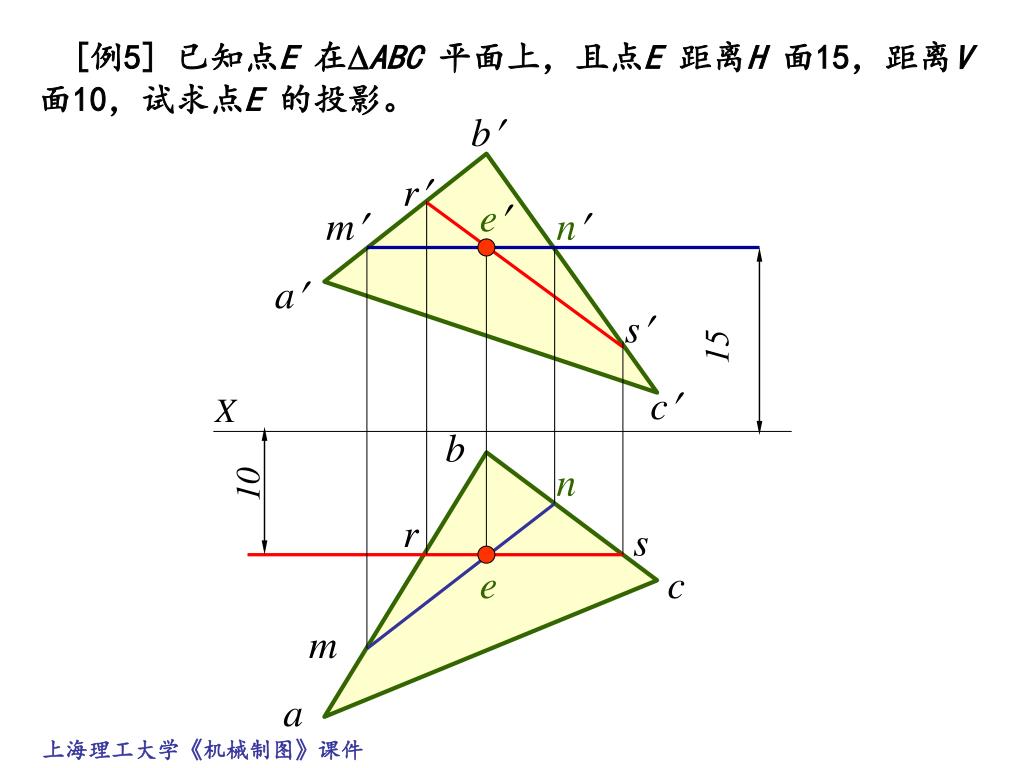

  18. b r e m n a s 15 c X b 10 n r s e c m a [例5] 已知点E在ABC 平面上，且点E 距离H 面15，距离V 面10，试求点E 的投影。

  19. [例6] 已知CD为水平线，完成平面ABCD的正面投影。
