  1. SCH-X359介绍 移动通信部研发三组 三星电子

  2. 一般信息 如何装配 SCH-X359 框图 电路图 测试信息 故障检修指南 PCB电路图和原理图 第6,7章请参考维修手册. 目录

  3. (1) 主要规格 - LCD : 65K 彩色, STN - 电话 : CDMA 1X 单一模式 - 内存 : 128 Mbit ROM +32Mbit RAM 1. 一般信息(1)

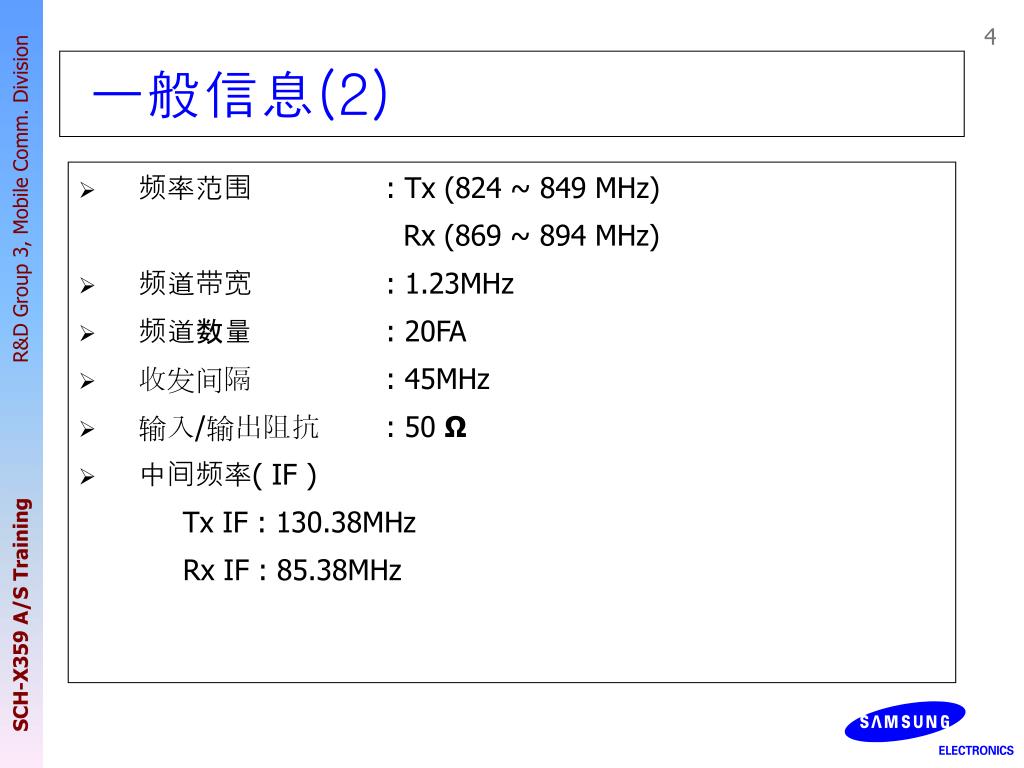

  4. 频率范围 : Tx (824 ~ 849 MHz) Rx (869 ~ 894 MHz) 频道带宽 : 1.23MHz 频道数量 : 20FA 收发间隔 : 45MHz 输入/输出阻抗 : 50 Ω 中间频率( IF ) Tx IF : 130.38MHz Rx IF : 85.38MHz 一般信息(2)

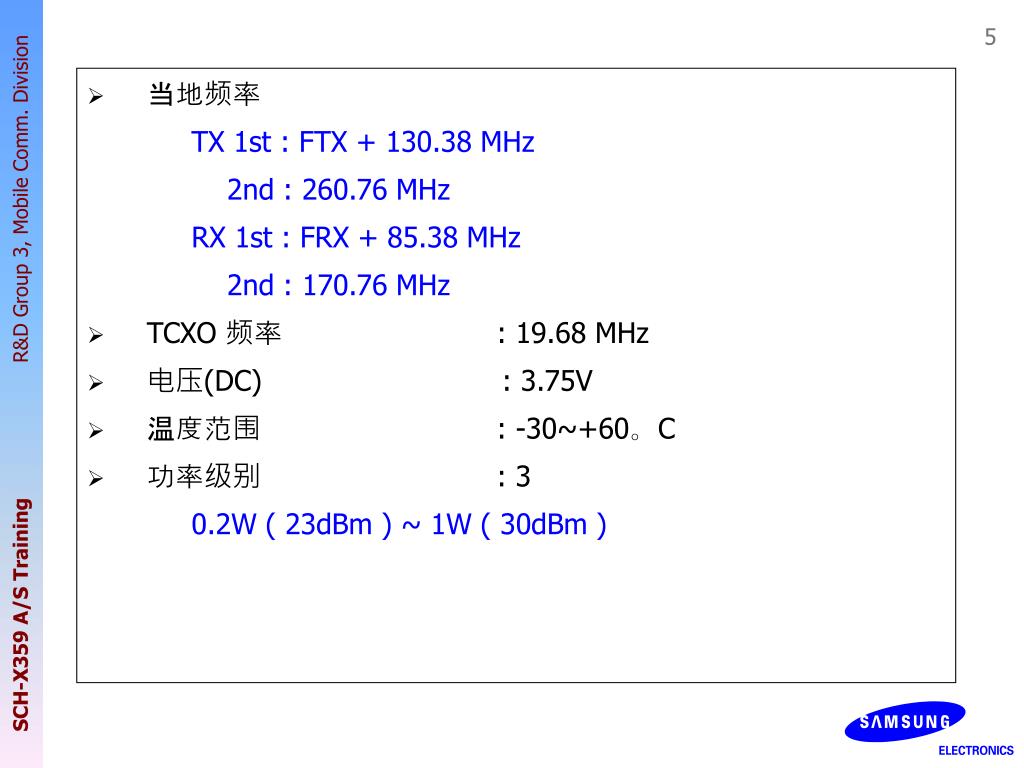

  5. 当地频率 TX 1st : FTX + 130.38 MHz 2nd : 260.76 MHz RX 1st : FRX + 85.38 MHz 2nd : 170.76 MHz TCXO 频率 : 19.68 MHz 电压(DC) : 3.75V 温度范围 : -30~+60。C 功率级别 : 3 0.2W ( 23dBm ) ~ 1W ( 30dBm )

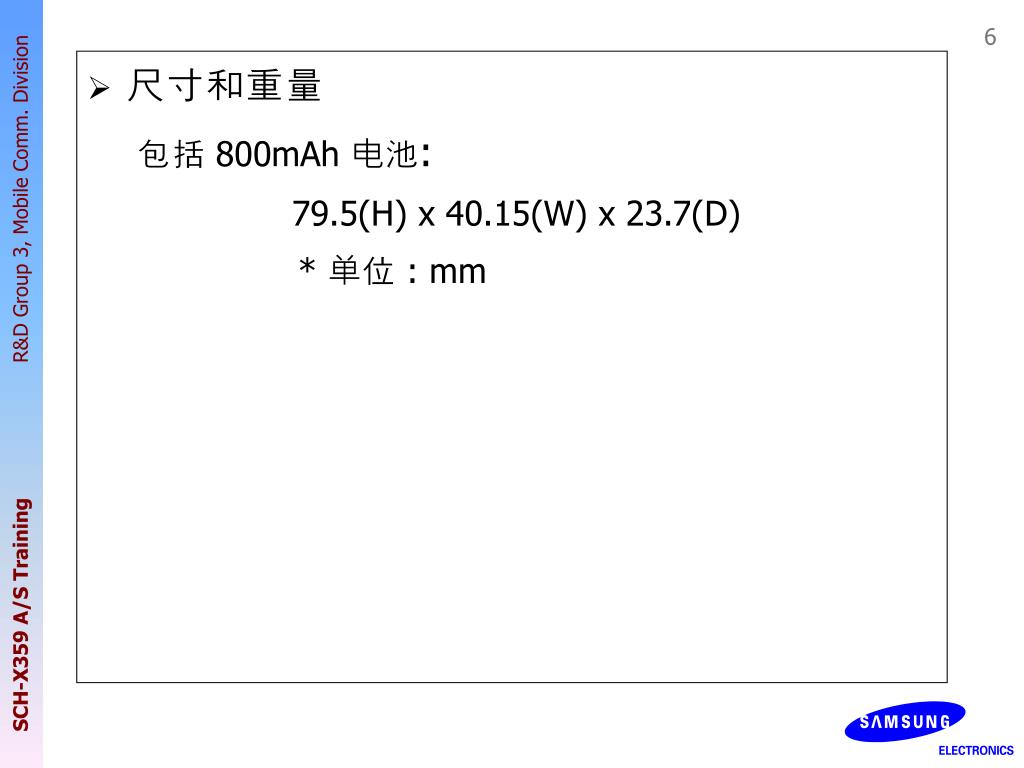

  6. 尺寸和重量 包括 800mAh 电池: 79.5(H) x 40.15(W) x 23.7(D) * 单位 : mm

  7. CDMA 规格 • 波形质量: 0.944 或 更多 • 时间参数 : ±1us 或 更少 • RX 灵敏度和动态范围 : -104dBm → FER = 0.5% 或 更少 - 25dBm → FER = 0.5% 或 更少 • Tx 频率偏差 : ±300Hz 或 更少 • 最大 RF 输出功率 : 23dBm – 30dBm • 最小 RF 输出功率 : 小于 -50dBm • 占用带宽 : 1.25 MHz

  8. 导电乱真发射 : 900 MHz: -42dBc/30KHz 以下 1.98 MHz: -54dBc/30KHz 以下 • 非闭路功率控制 : - 25 dBm ( -57.5 ∼ -38.5 dBm ) - 65 dBm ( -17.5 ∼ +1.5 dBm ) - 93 dBm ( +10.5 ∼ +29.5 dBm ) • 备用输出功率 : 小于 -61dBm • 闭路功率控制范围 : ± 24 dB

  9. 频道分配 表 CDMA频道数量与CDMA频率分配对应关系 发射站 CDMA频道数量 CDMA频率分配 MHz 移动站 基站 在最大输出功率状态下的有效辐射功率 表 移动站级别 ERP在最大输出功率下应该超过 ERP在最大输出功率下不该超过

  10. CDMA频道数量和相应频率 发射站频率分配(MHz) 移动基站 Channel Assinment 系统 有效CDMA 频率分配 模拟频道数 CDMA频 道数量 在 阴影区域下的频率不是有效的CDMA频率分配

  11. 移动站发射 基站发射 波段控制频道

  12. 移动站从它的平均输入功率估算它的非闭路平均输出功率。这种估算被定义为移动站从它的平均输入功率估算它的非闭路平均输出功率。这种估算被定义为 平均输出功率(dBm) =- 平均输入电源(dBm) + 偏移功率 + 干扰校正 + NOM_PWR - 16NOM_PWR_EXT + INIT_PWR. 出现偏移功率处被概述如下: 波段0 : -73 dBm ( CDMA ) 波段1 : -76 dBm ( PCS ) 非闭路功率控制

  13. 2. 装配SCH-X359

  14. 3. 框图

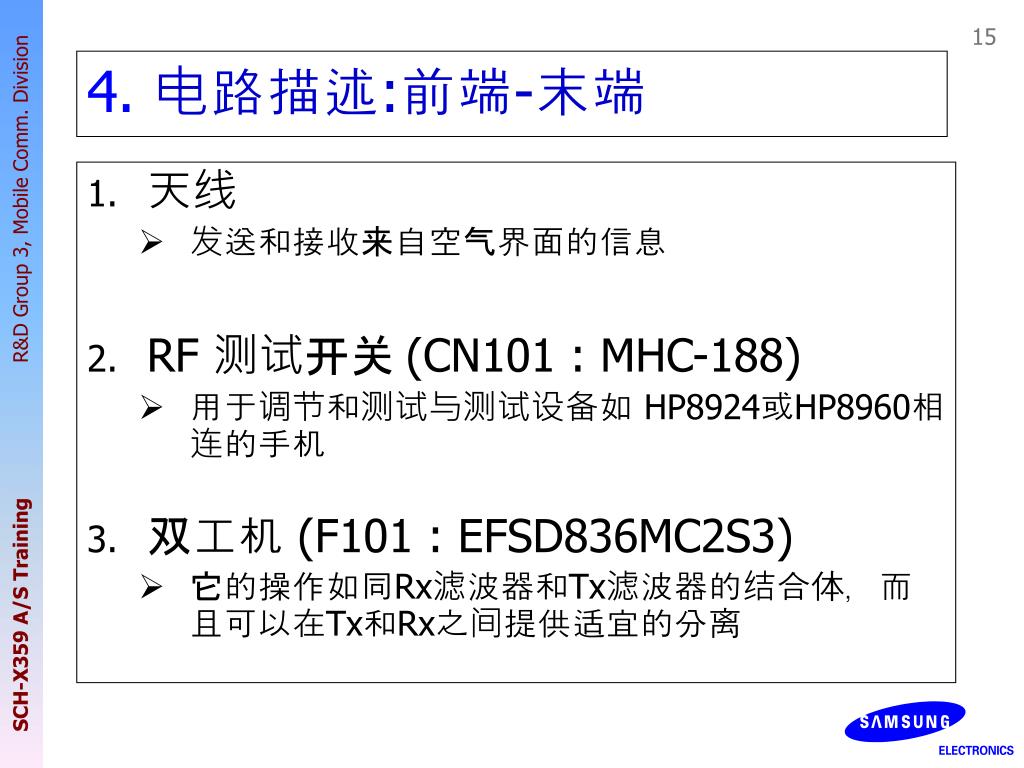

  15. 天线 发送和接收来自空气界面的信息 RF 测试开关(CN101 : MHC-188) 用于调节和测试与测试设备如HP8924或HP8960相连的手机 双工机(F101 : EFSD836MC2S3) 它的操作如同Rx滤波器和Tx滤波器的结合体,而且可以在Tx和Rx之间提供适宜的分离 4. 电路描述:前端-末端

  16. 低噪声放大器(LAN)和混频器(U106:RF2870) 低噪声放大器和混频器有1.5dB 噪声指数,15.5dB增益放大来自基地的较弱信号,获得适宜的信号电平。 第一个本地信号用于LNA和混频器,混频器将来自LNA的信号转换成85.38MHz IF信号,85.38MHz IF信号是由第一个本地信号966.87±12.5 MHz RF信号减去881.49±12.5 MHz的结果. Rx

  17. 2. RF SAW滤波器(F102:FAR-F5CP-881M50-D204) RF SAW 滤波器只通过一个来自移动电话站的特别的频率(881.49±12.5 MHz) ,带宽为25 MHz。 3. IF SAW滤波器(F101 : TMX P337) IF SAW 滤波器用于带有1.23MHz带宽的CDMA系统。此滤波器也可消除由混频器产生的图像.

  18. 4. S1M8662 (U107) Rx IF自动增益控制放大器 85.38MHz IF 信号应用于S1M8662中的IF AGC放大器,AGC输出应用于S1M8662中的下一阶段。 通过控制增益,AGC放大器保持此信号在一恒定电平。动态范围90 dB,控制电压变化范围为0.2V~2.5V。 Rx I/Q解调器 当把IF信号发送到基地时,Rx I/Q解调器产生同步(I)和积分(Q)信号成分。

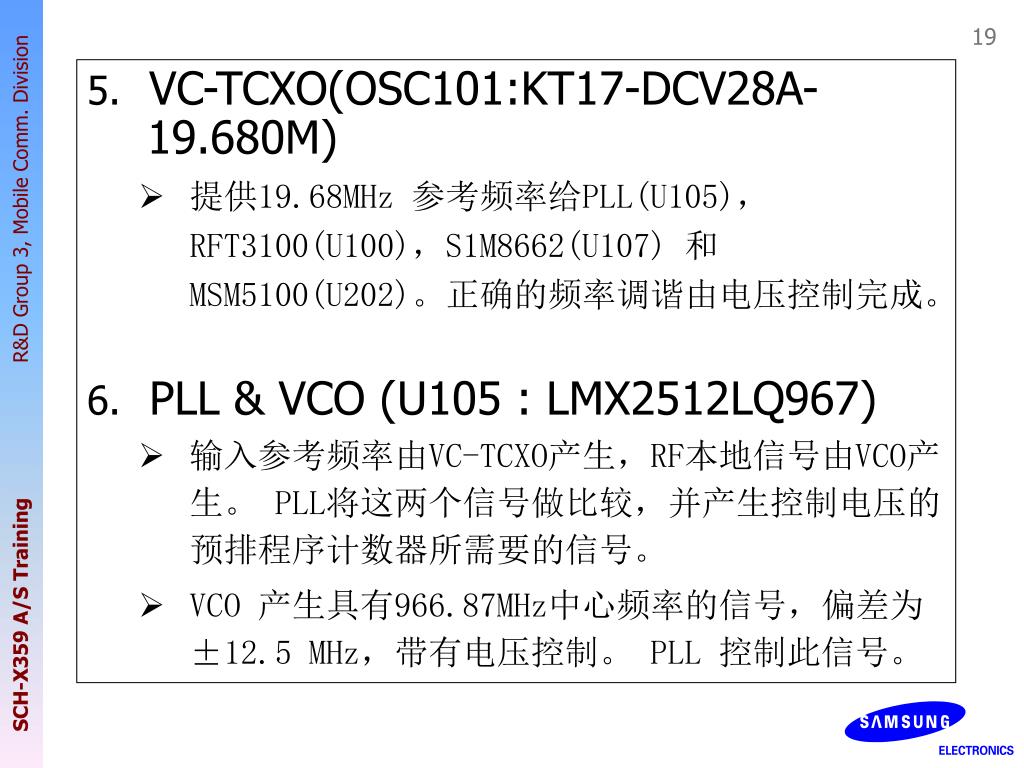

  19. 5. VC-TCXO(OSC101:KT17-DCV28A-19.680M) 提供19.68MHz 参考频率给PLL(U105),RFT3100(U100),S1M8662(U107) 和MSM5100(U202)。正确的频率调谐由电压控制完成。 6. PLL & VCO (U105 : LMX2512LQ967) 输入参考频率由VC-TCXO产生,RF本地信号由VCO产生。PLL将这两个信号做比较,并产生控制电压的预排程序计数器所需要的信号。 VCO 产生具有966.87MHz中心频率的信号,偏差为±12.5 MHz,带有电压控制。PLL 控制此信号。

  20. RFT3100 (U100) TX IF自动增益控制放大器 在RFT3100中的TX IF 自动增益控制放大器控制AGC的增益,达到驱动放大器所需的发送功率电平。动态范围为85dB,控制电压变化范围为0.2V ~ 3V。 上变频器 RFT3100中的上变频器接受第一个本地信号产生836.49 ±12.5MHz的信号,此信号是通过966.87 ±12.5MHz第一个本地信号减去130.38MHz IF 信号后,由混频器输出。 Tx

  21. TX RF SAW滤波器 (F104:FAR-F5CP-836M50-D203) The RF SAW滤波器仅接收特定的频率(836.49 ±12.5MHz)并将它发送到功率放大器模块(U104) 功率放大器模块(U101 : CX77105) PAM (CX77105)放大信号,并通过天线送到基地。 热敏电阻 (TH201 : NTCCM10054DH103HC) 热敏电阻检测温度。它用于补偿由于温度差异引起的灵敏元件特性。

  22. 打开电源 装上电池,按下PWR键,打开电源,减弱V_BAT和ON_SW信号,使Q307(DTC144EM)工作并驱动Q503(SI3443) 门引脚,直到加在必需的调整器上的电压(V_IN) 显示为低(LOW)。调整器输出2.8V 和2.8VA是MSM的主要电源。通过加电压在MSM上, 产生重新启动信号(U300) ,将CPU从关闭状态唤醒。然后,此信号使CPU发送PS_HOLD(高),为了在电源键PWR释放后仍可使Q503保持开启状态。 Logic

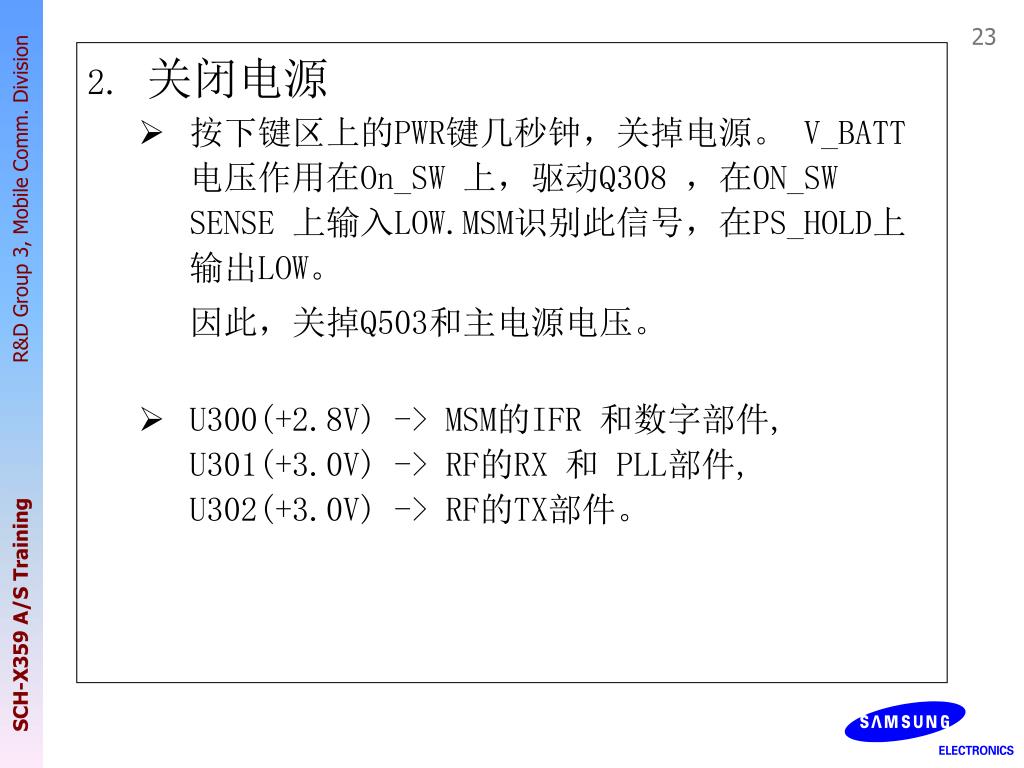

  23. 关闭电源 按下键区上的PWR键几秒钟,关掉电源。 V_BATT 电压作用在On_SW 上,驱动Q308 ,在ON_SW SENSE 上输入LOW.MSM识别此信号,在PS_HOLD上输出LOW。 因此,关掉Q503和主电源电压。 U300(+2.8V) -> MSM的IFR 和数字部件,U301(+3.0V) -> RF的RX 和PLL部件,U302(+3.0V) -> RF的TX部件。

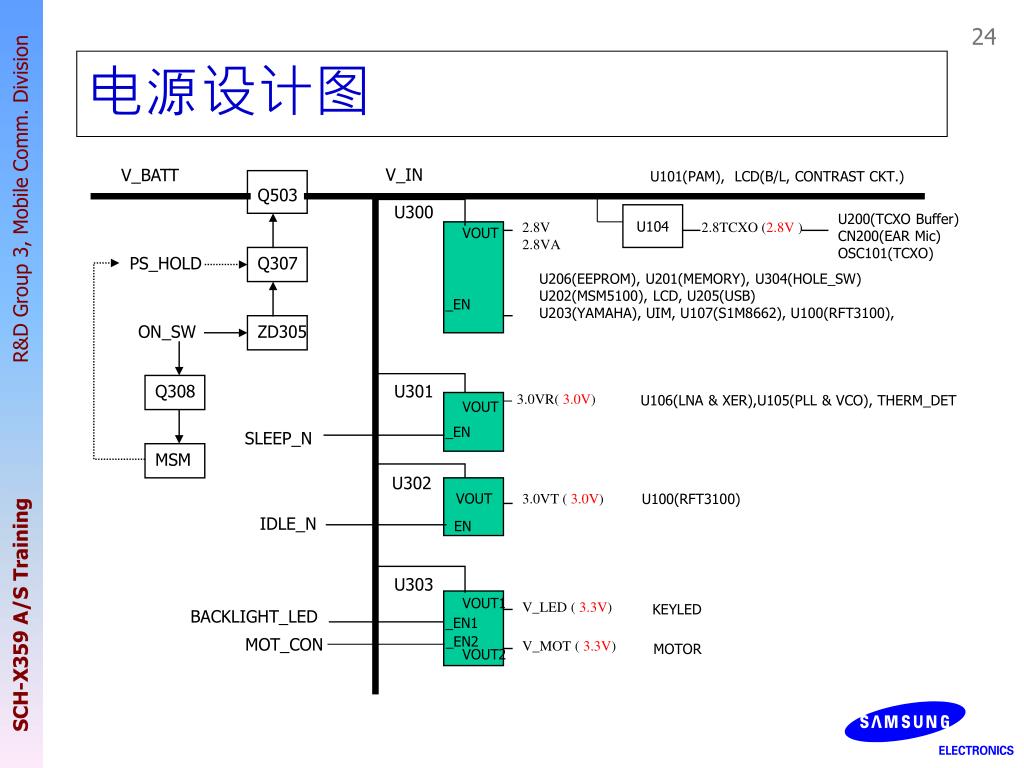

  24. 电源设计图 V_IN V_BATT U101(PAM), LCD(B/L, CONTRAST CKT.) Q503 U300 2.8V 2.8VA U104 U200(TCXO Buffer) CN200(EAR Mic) OSC101(TCXO) 2.8TCXO (2.8V ) VOUT PS_HOLD Q307 U206(EEPROM), U201(MEMORY), U304(HOLE_SW) U202(MSM5100), LCD, U205(USB) U203(YAMAHA), UIM, U107(S1M8662), U100(RFT3100), _EN ON_SW ZD305 Q308 U301 3.0VR( 3.0V) U106(LNA & XER),U105(PLL & VCO), THERM_DET VOUT _EN SLEEP_N MSM U302 VOUT 3.0VT ( 3.0V) U100(RFT3100) IDLE_N EN U303 VOUT1 V_LED ( 3.3V) KEYLED BACKLIGHT_LED _EN1 _EN2 MOT_CON V_MOT ( 3.3V) MOTOR VOUT2

  25. 移动系统调制解调器(U202:MSM5100) ARM7TDMI 微处理: 主处理器 32.768kHz X-tal振荡器: 睡眠时钟 48MHz X-tal振荡器 : USB时钟 19.68MHz 的TCXO 时钟被用作参考时钟。 通讯接口: UART1 和 USB, JTAG UART1支持HP 设备接口, 下载和数据服务及DM。USB支持下载和数据服务。 JTAG是用于排除软件故障和UIM卡接口。 接口电路: 重接电路,地址总线(A0-A21),数据总线(AD0-AD15),内存控制,GPIOs,声音合成机,多媒体数字信号解码器,ADC和通讯接口。

  26. 闪存(U201: AM50DL128BG) Flash ROM 128Mbit的闪存是用于存储应用程序的编码。使用下载软件,本应用程序在手机完全组装好之后也可以更新。 Yamaha 悦耳的音调数据, 摄影等。 SRAM 32Mbit SRAM(静态存储器)被用作存储临时数据的空间,它可以存储内部标记信息,呼叫过程数据和计时数据等。 EEPROM (U206 : AT24C256) 一个256Kbit EEPROM(U103)(可擦写只读存储器)用于存储调整的RF 参数, 电话薄,SMS短消息以及其它重要的电话信息。

  27. 键区 键区属于主板。使用KEYSCAN0-5 信号和MSM5100.12 LEDs 的KEYSENS0-3 设置键矩阵,用来识别按键功能,并且在板里包含背景灯电路以便在暗处方便地操作。 LCD 模块 LCD 模块是65K彩色STN液晶显示器。 LCD包括一个显示信息控制器,所显示的是从MSM来的16位数据信息。 它也包括一个DC-DC转换器用来对比调整。 一个外部的背景灯电路用来在暗处使用,便于操作。

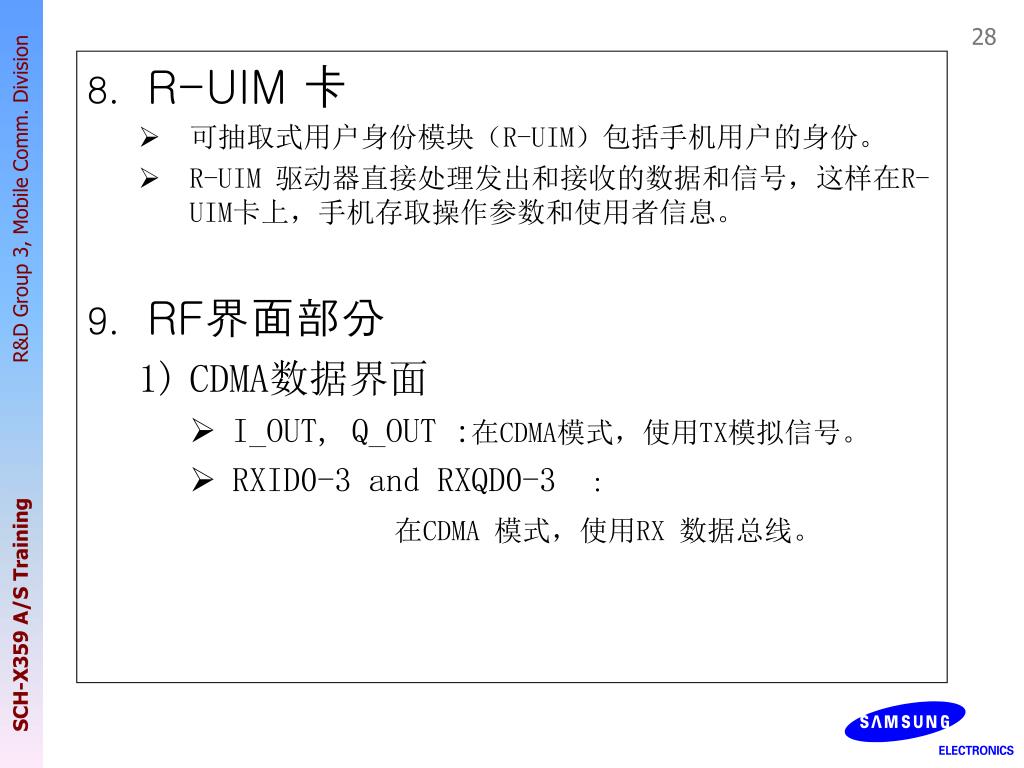

  28. R-UIM 卡 可抽取式用户身份模块(R-UIM)包括手机用户的身份。 R-UIM 驱动器直接处理发出和接收的数据和信号,这样在R-UIM卡上,手机存取操作参数和使用者信息。 RF界面部分 CDMA数据界面 I_OUT, Q_OUT :在CDMA模式,使用TX模拟信号。 RXID0-3 and RXQD0-3 : 在CDMA 模式,使用RX 数据总线。

  29. 时钟 TCXO_CLK:参考时钟用于产生CHIPX8 和CPU的主时钟。 OSC200 : 32.768KHz休眠晶体。在节能模式中使用时钟。 ADC 界面 MSM 内置八个HK ADC。这些ADCs 用来读取电池电压,电池类型和温度。 RF 界面 TX : ADJ端口用来控制TX功率电平, PA_ON 信号用来控制功率放大器。 RX : RX_AGC_ADJ端口用来控制RX 增益,TRK_LO_ADJ用来补偿TCXO模块。

  30. 功率降低控制 当IDLE/ 信号变低,只有TX部分失去功能。 如果IDLE/ 和SLEEP/ 同时变低,除32.768KHz外,其它时钟均失去功能。

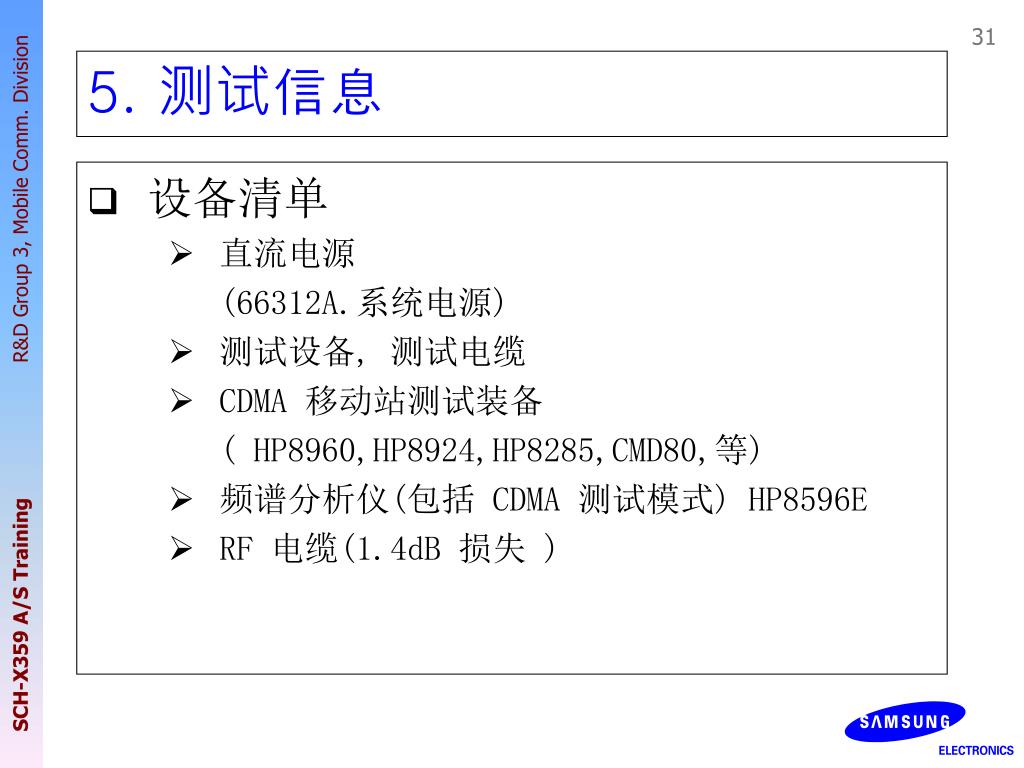

  31. 设备清单 直流电源 (66312A.系统电源) 测试设备, 测试电缆 CDMA 移动站测试装备 ( HP8960,HP8924,HP8285,CMD80,等) 频谱分析仪(包括CDMA 测试模式) HP8596E RF 电缆(1.4dB 损失) 5. 测试信息

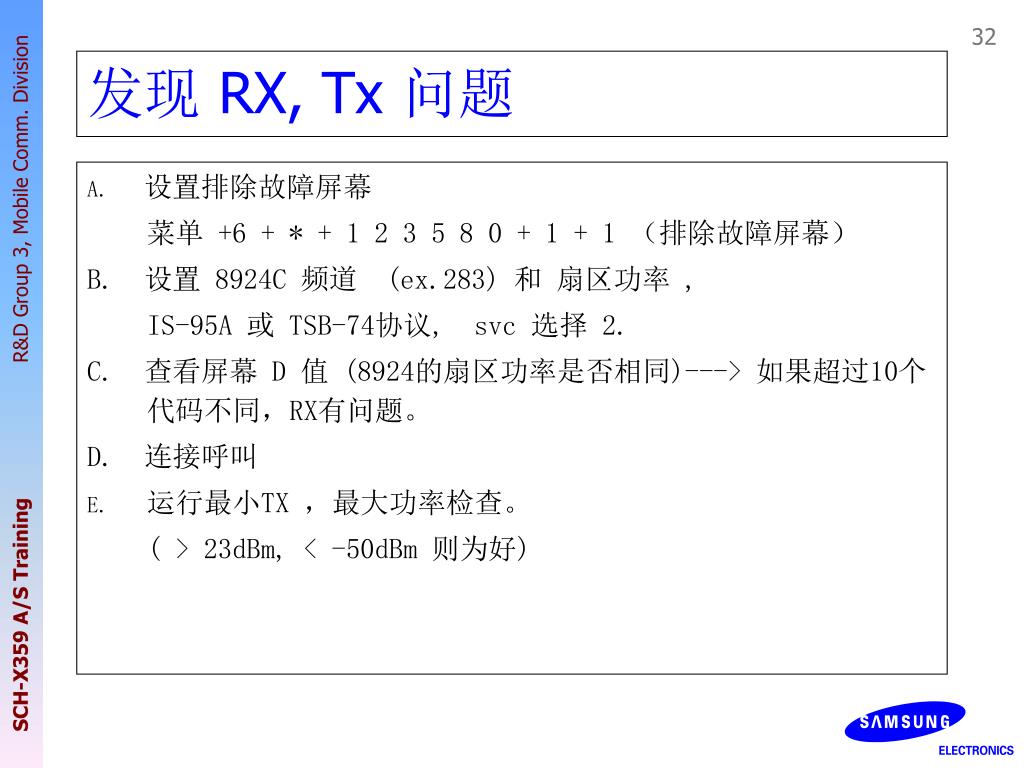

  32. A. 设置排除故障屏幕 菜单+6 + * + 1 2 3 5 8 0 + 1 + 1 (排除故障屏幕) B. 设置8924C 频道(ex.283) 和扇区功率, IS-95A 或TSB-74协议, svc 选择2. C. 查看屏幕 D 值(8924的扇区功率是否相同)---> 如果超过10个代码不同,RX有问题。 D. 连接呼叫 运行最小TX ,最大功率检查。 ( > 23dBm, < -50dBm 则为好) 发现RX, Tx 问题

  33. 从正常模式到测试模式改变电话状态,按以下键。从正常模式到测试模式改变电话状态,按以下键。 输入代码: *759#813580 ( AY ) 命令 “ 0 1” 暂停。 命令 “ 2 1 ” 是模式和频道转换。 例) “20283” 2--> CDMA 模式, 0283--> 频道 按OK键存储。 键入“02”完成测试模式。 改变测试模式

  34. 进入测试模式: *759#813580 ( AY ) “ 0 1 “ ` :暂停 C. “ 0 9 0 3 8 4 “ : 设置到“0384”频道 D. “ 0 7 “ : 载入 E. “ 3 4 “ : 扩展频谱到1.23MHz 带宽 F. “ 7 1 * * * “ :调整RF功率电平 * * * : AGC代码( 从 000 到511 ) G. 完成测试模式“0 2 “ * 若按错键,按“#”,然后键入新命令。 频道选择和TX 功率

  35. 进入测试模式 “0 1 “ : 暂停 “0 9 0363 “: 设置到“0363”频道 D. “ 0 7 “ : 载入 E. “ 7 8 “ : RX RAS 输入 G. 设置8924部分功率 -90.1dBm, -26.5dBm : 2 点 H. 存储数值,按“OK “键 手工调整(RX)

  36. 进入测试模式 “ 0 1 “ : 暂停 “ 0 7 “ : 载入 “ 3 4 “ : 扩展频谱1.23MHz 带宽 “ 0 9 0363 “: 设置 “0363” 频道 将功率电平调整到能被显示 (22.3dBm, -4.4dBm, -36.5dBm) : 3 点 使用[SEND]或[END] 键控制输出功率电平 存储数值,按“OK“键 Manual Adjust (TX)

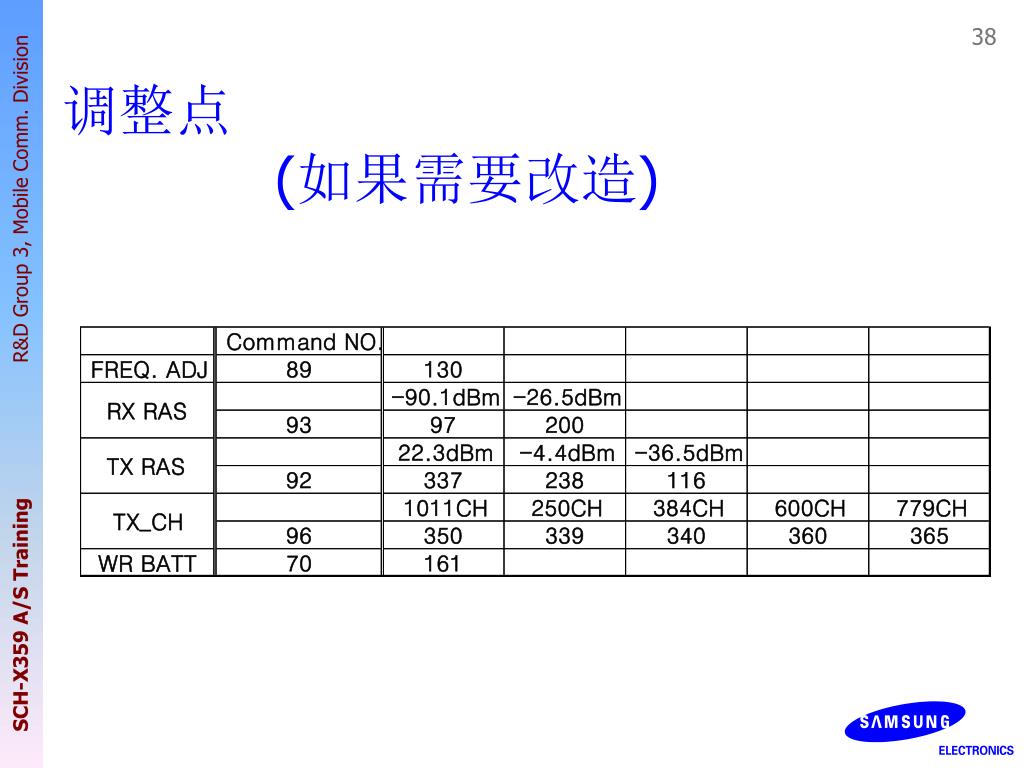

  37. 调整点(如果需要改造)

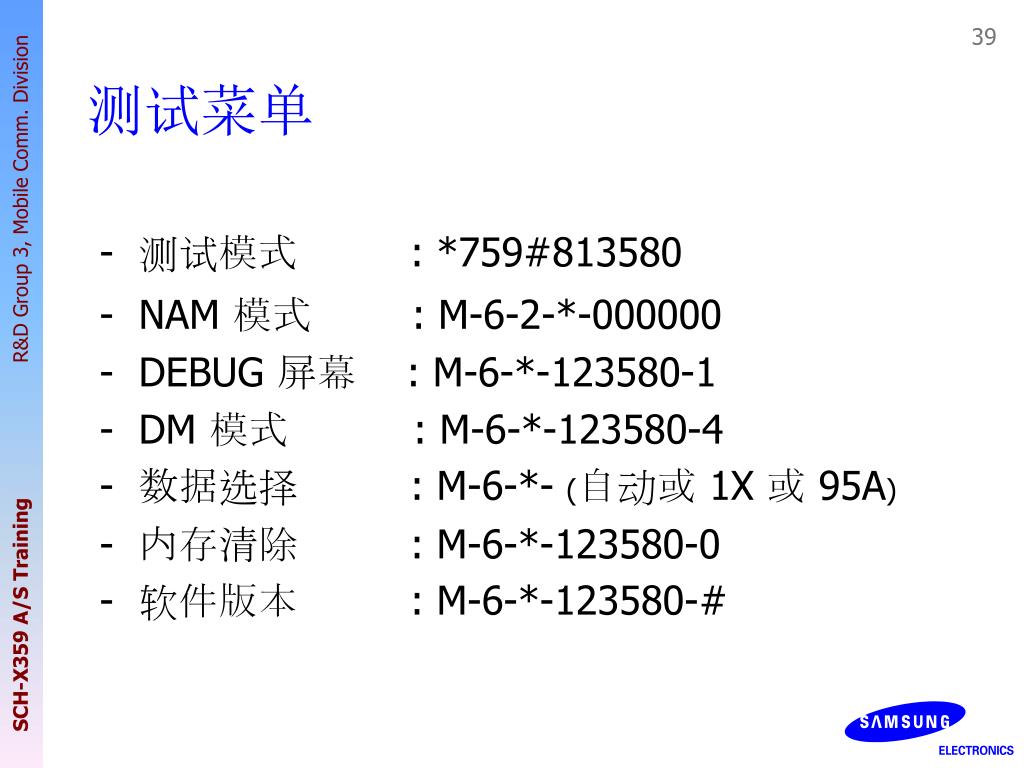

  38. - 测试模式: *759#813580 - NAM 模式: M-6-2-*-000000 - DEBUG 屏幕: M-6-*-123580-1 - DM 模式: M-6-*-123580-4 - 数据选择: M-6-*- (自动或1X 或95A) - 内存清除: M-6-*-123580-0 - 软件版本: M-6-*-123580-# 测试菜单
