網路安全期末報告 Arp Spoofing

網路安全期末報告 Arp Spoofing A0943303 謝靜芳指導教授︰梁明章教授

摘要 • Arp 簡介 • Arp Spoofing • 攻擊目的、特色 • 攻擊手法 • ISP業者為何難以察覺 • 如何防禦 • 結語

ARP簡介 • 僅能在區域網路內使用 • 專門用來詢問 MAC 位址 • 有目的地IP，便可用ARP問MAC位址 • 傳送封包前，都會使用此協定

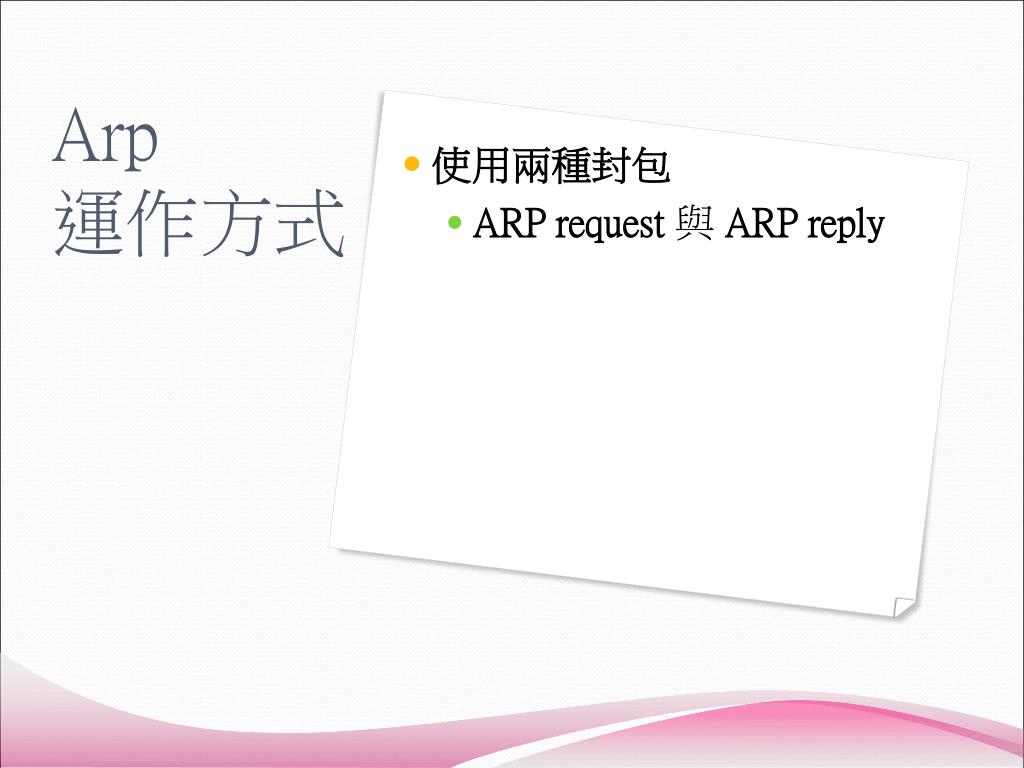

Arp 運作方式 • 使用兩種封包 • ARP request與 ARP reply

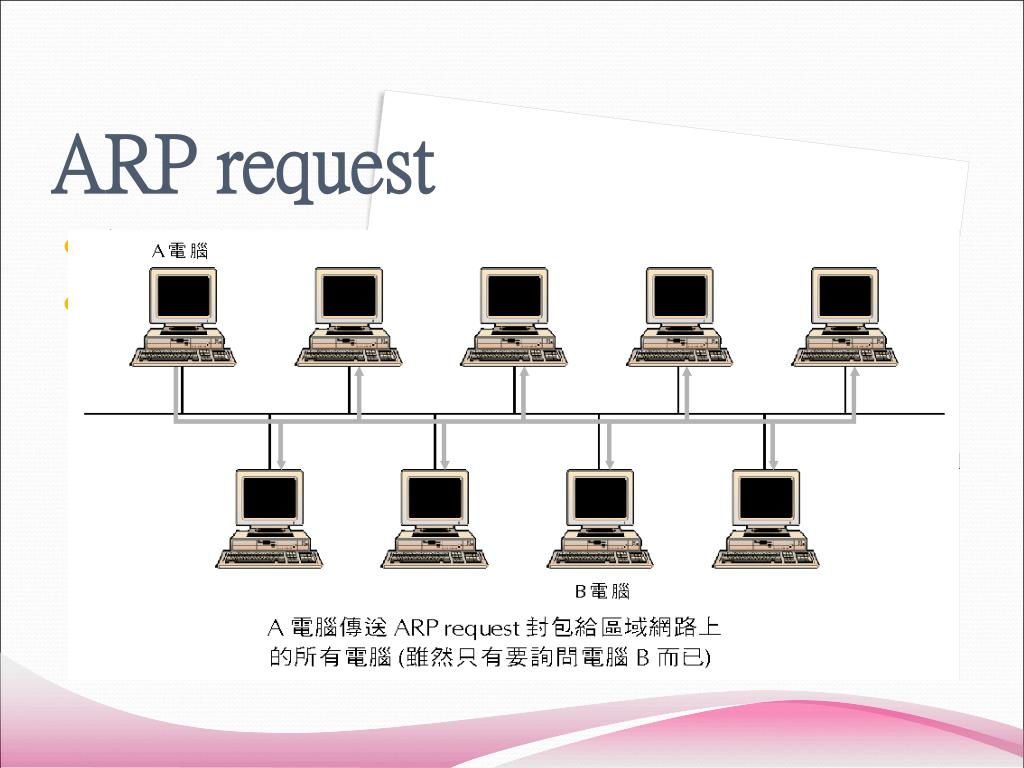

ARP request • 廣播封包 • 區域網路上的每一部電腦都會處理此一封包。

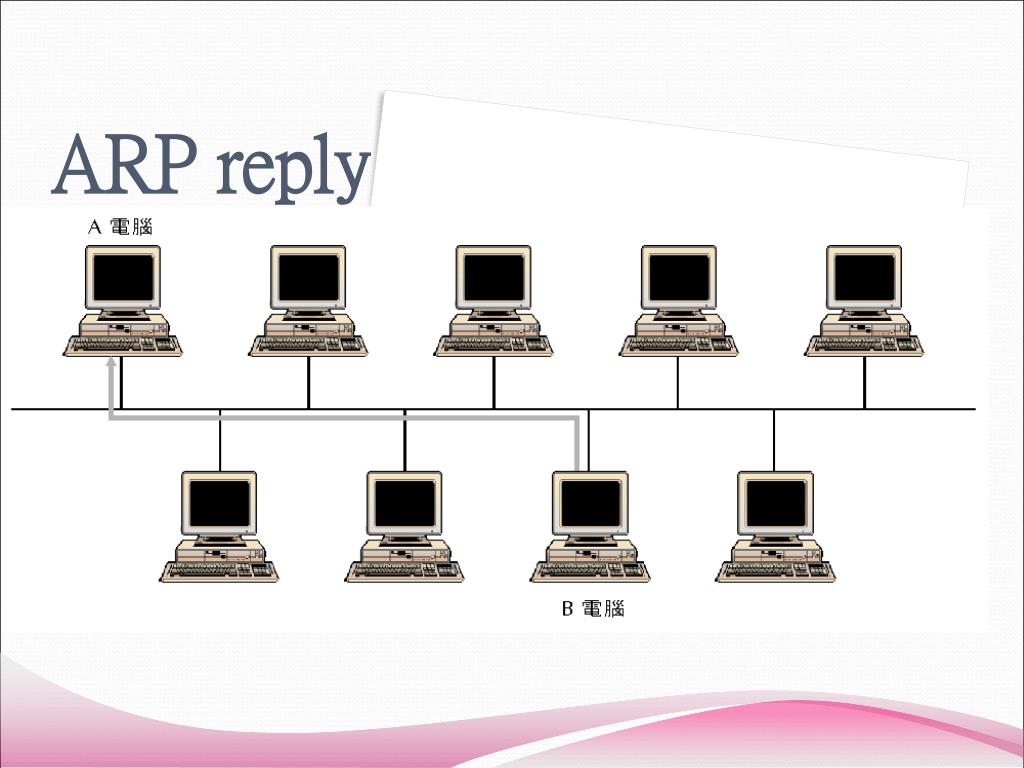

ARP reply • 區域網路內所有電腦都會處理 ARP request • 與本身的 IP 位址比對, 判斷是否為此 request 對象。 • 以上例而言, B 電腦為 ARP request 的解析對象, 因此只有 B 電腦會產生回應的 ARP reply 封包。

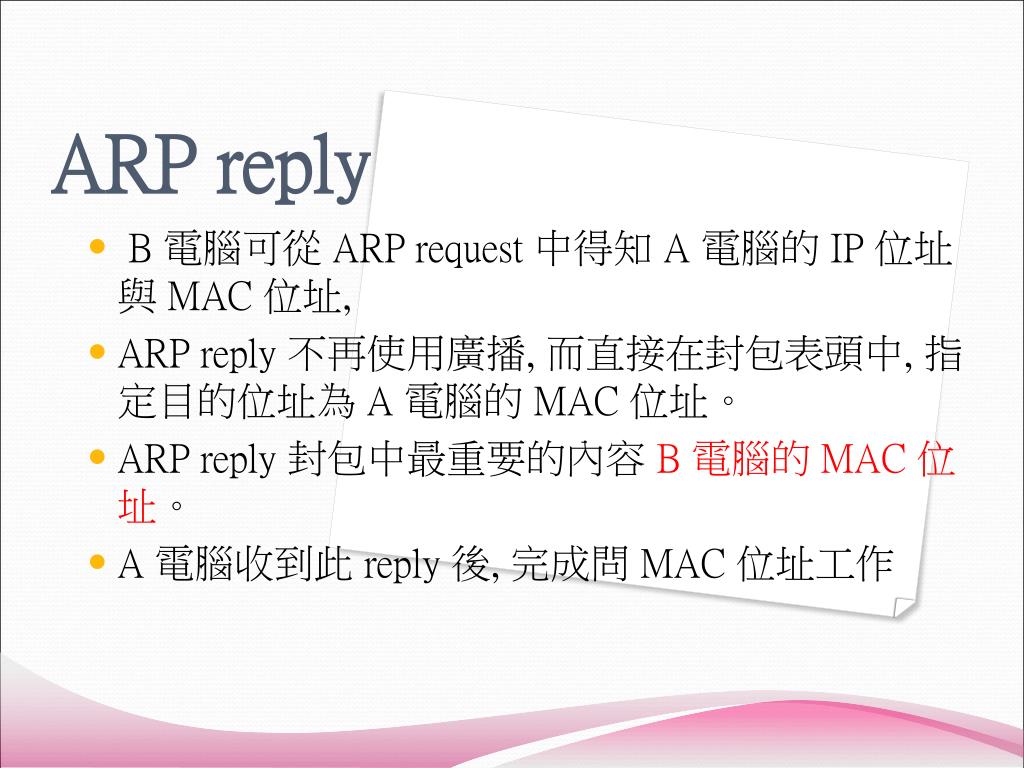

ARP reply • B 電腦可從 ARP request 中得知 A 電腦的 IP 位址與 MAC 位址, • ARP reply 不再使用廣播, 而直接在封包表頭中, 指定目的位址為 A 電腦的 MAC 位址。 • ARP reply 封包中最重要的內容 B 電腦的 MAC 位址。 • A 電腦收到此 reply 後, 完成問 MAC 位址工作

Arp Cache • ARP request 為廣播, 如果經常出現, 會造成區網負荷。 • 避免此項問題, 在實作 ARP 時, 會加入 Cache • ARP Cache 將 IP /MAC 記錄在記憶體。 • 系統每次要問 MAC 前, 先在 Cache 中查看是否有符合的紀錄。 • 有便直接使用，沒有則發出 ARP request 。

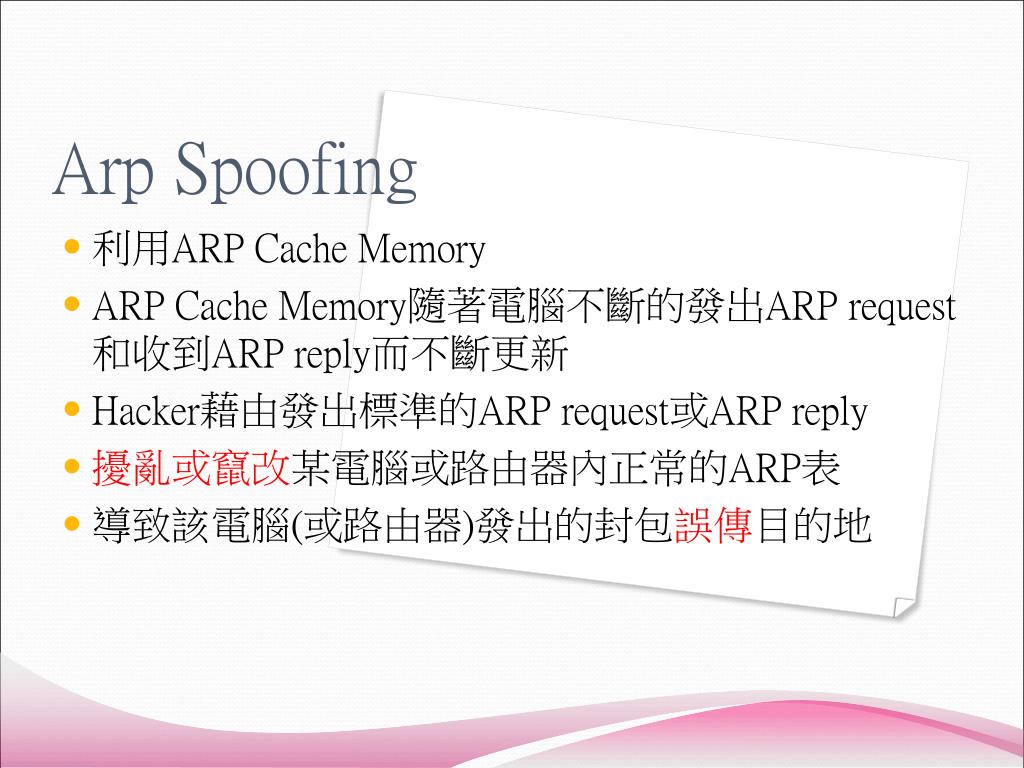

Arp Spoofing • 利用ARP Cache Memory • ARP Cache Memory隨著電腦不斷的發出ARP request 和收到ARP reply而不斷更新 • Hacker藉由發出標準的ARP request或ARP reply • 擾亂或竄改某電腦或路由器內正常的ARP表 • 導致該電腦(或路由器)發出的封包誤傳目的地

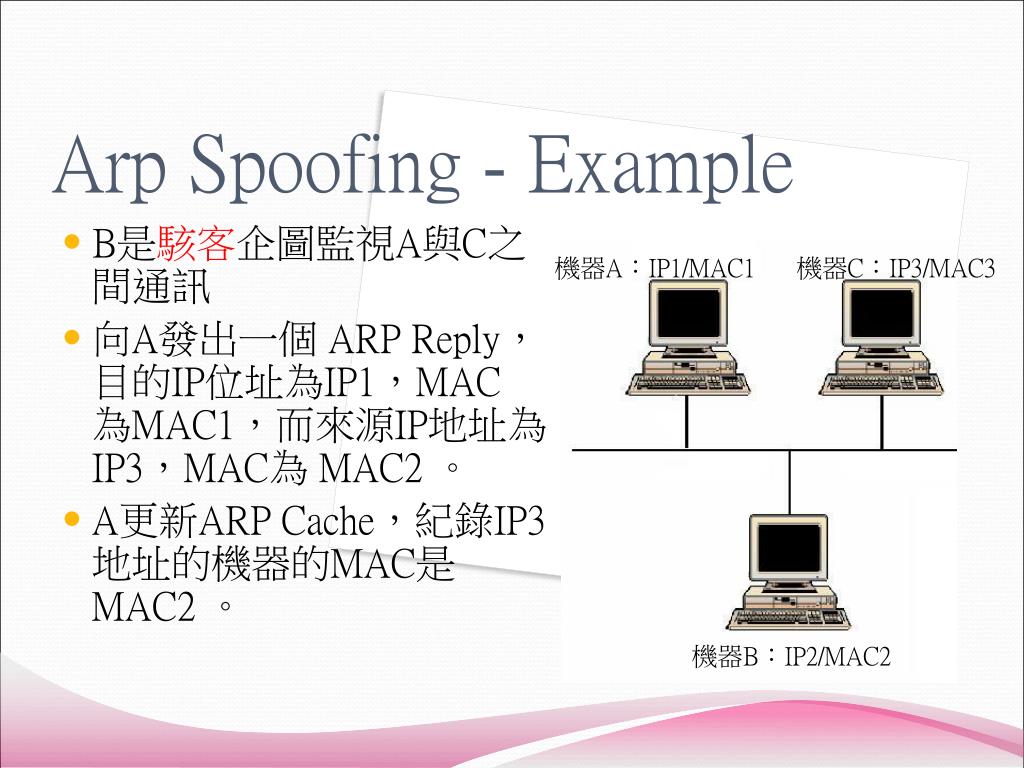

Arp Spoofing - Example • B是駭客企圖監視A與C之間通訊 • 向A發出一個 ARP Reply，目的IP位址為IP1，MAC 為MAC1，而來源IP地址為IP3，MAC為 MAC2 。 • A更新ARP Cache，紀錄IP3地址的機器的MAC是 MAC2 。機器A：IP1/MAC1 機器C：IP3/MAC3 機器B：IP2/MAC2

Arp Spoofing - Example • 當A發出一條FTP命令時---ftp IP3，封包被送到Switch • Switch查看封包中的目的地址，MAC為 MAC2 • 於是把封包送到B • 成功攻擊機器A • 現在如果不想影響A和C之間的通信 • 僅是監視兩者的通訊，可以同時欺騙他們雙方，採 man-in-middle攻擊

Arp Spoofing - Example • 電腦在傳送封包前，會查詢目的IP位址的MAC • 正常情況下，只有對應目的IP的主機會回應（48位元MAC位址） • 並且將該IP與MAC位址對應更新本機內ARP快取記憶體，以減少不必要的廣播封包 • 但Hacker會發佈虛假的ARP請求或回應通訊 • 欺騙其他電腦或路由器將所有通信都轉向自己 • 它就可扮演某些機器，對資料流程進行修改，影響正常的主機通信。

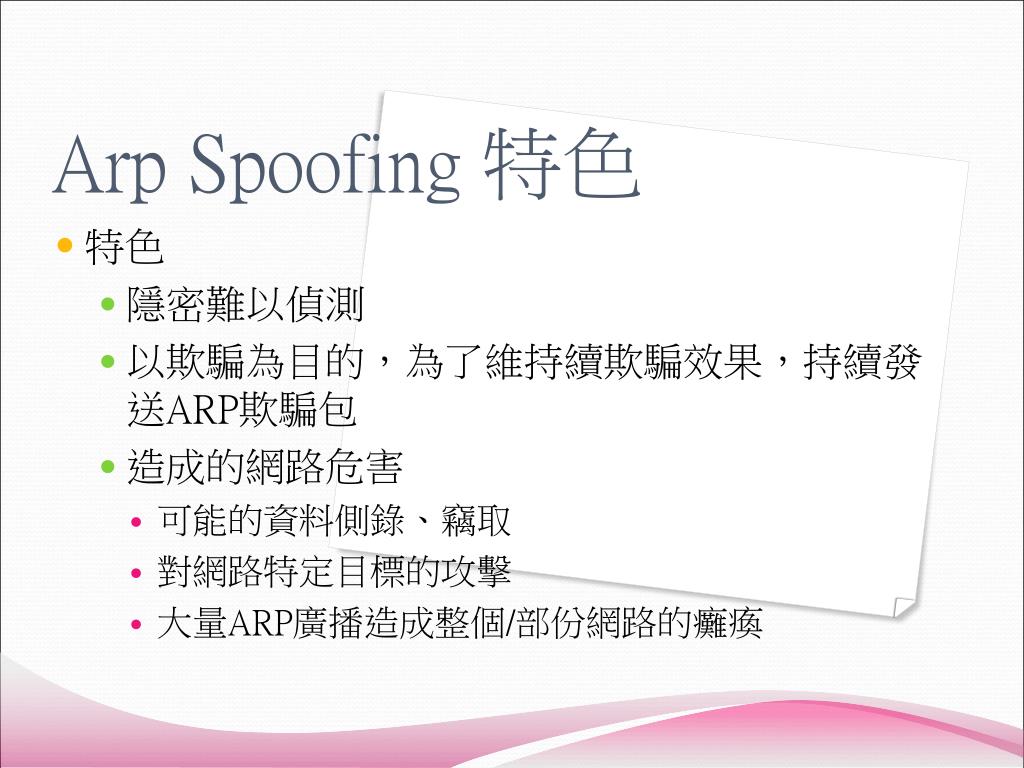

Arp Spoofing 特色 • 特色 • 隱密難以偵測 • 以欺騙為目的，為了維持續欺騙效果，持續發送ARP欺騙包 • 造成的網路危害 • 可能的資料側錄、竊取 • 對網路特定目標的攻擊 • 大量ARP廣播造成整個/部份網路的癱瘓

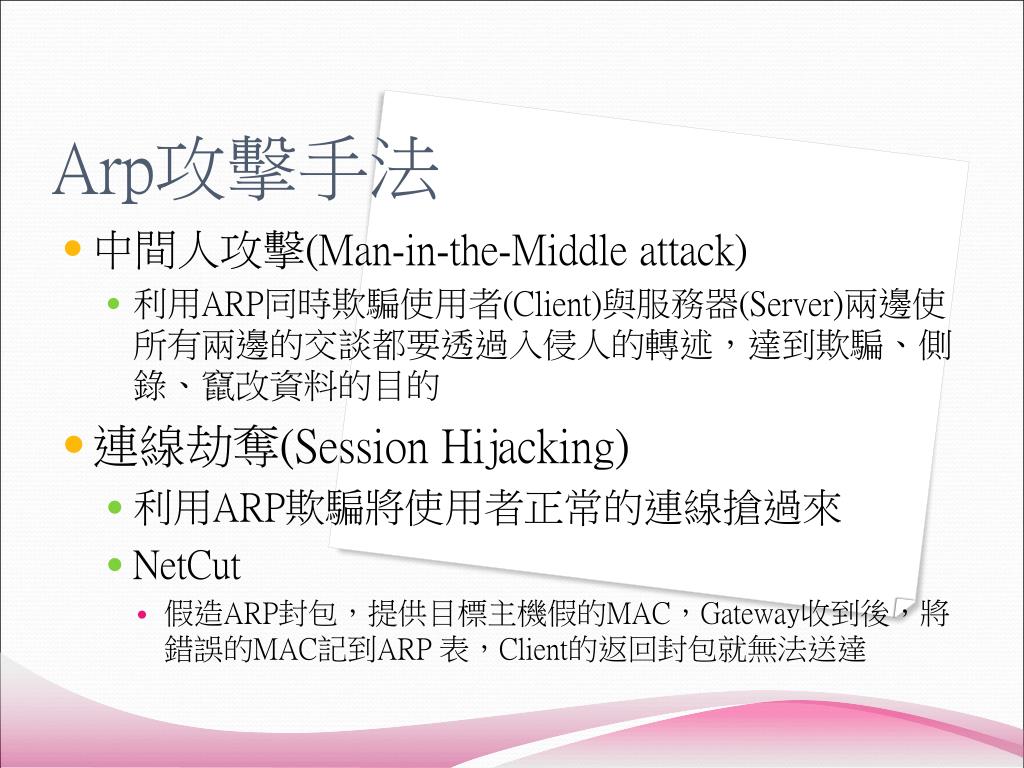

Arp攻擊手法 • 中間人攻擊(Man-in-the-Middle attack) • 利用ARP同時欺騙使用者(Client)與服務器(Server)兩邊使所有兩邊的交談都要透過入侵人的轉述，達到欺騙、側錄、竄改資料的目的 • 連線劫奪(Session Hijacking) • 利用ARP欺騙將使用者正常的連線搶過來 • NetCut • 假造ARP封包，提供目標主機假的MAC，Gateway收到後，將錯誤的MAC記到ARP 表，Client的返回封包就無法送達

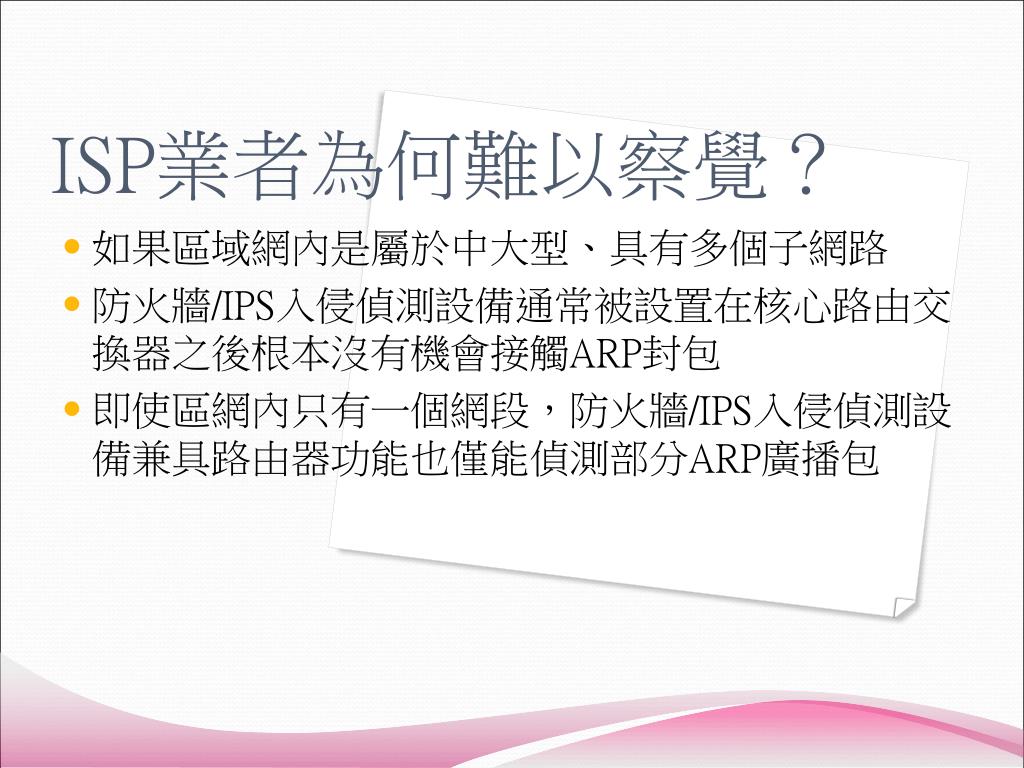

ISP業者為何難以察覺？ • 如果區域網內是屬於中大型、具有多個子網路 • 防火牆/IPS入侵偵測設備通常被設置在核心路由交換器之後根本沒有機會接觸ARP封包 • 即使區網內只有一個網段，防火牆/IPS入侵偵測設備兼具路由器功能也僅能偵測部分ARP廣播包

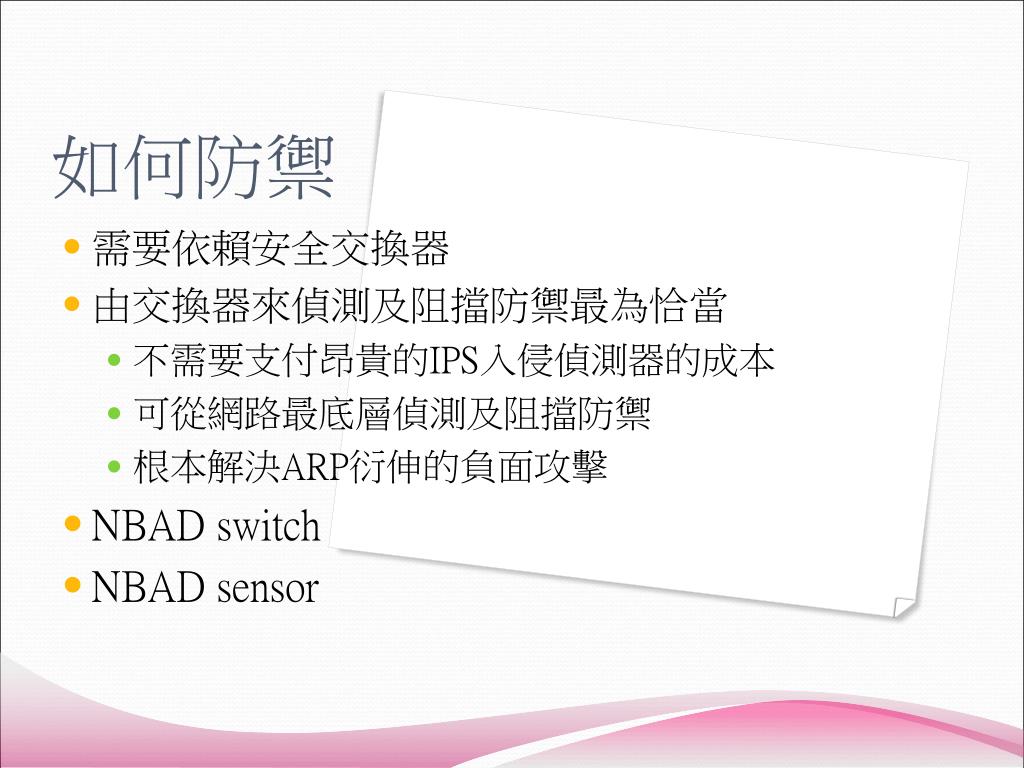

如何防禦 • 需要依賴安全交換器 • 由交換器來偵測及阻擋防禦最為恰當 • 不需要支付昂貴的IPS入侵偵測器的成本 • 可從網路最底層偵測及阻擋防禦 • 根本解決ARP衍伸的負面攻擊 • NBAD switch • NBAD sensor

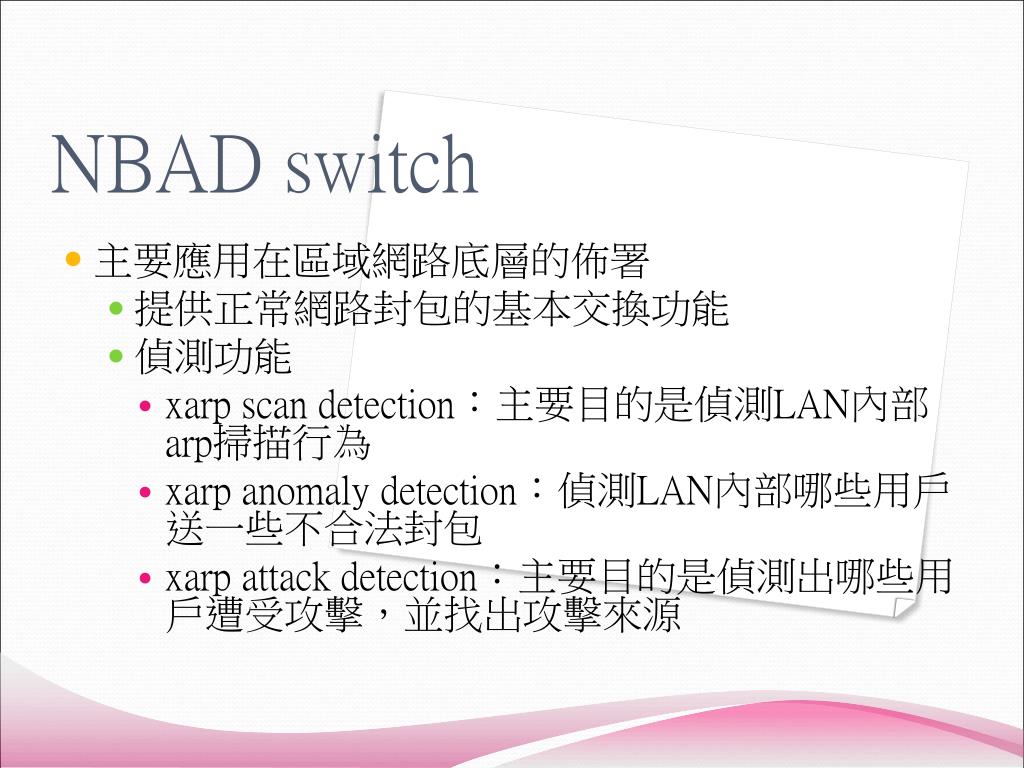

NBAD switch • 主要應用在區域網路底層的佈署 • 提供正常網路封包的基本交換功能 • 偵測功能 • xarp scan detection︰主要目的是偵測LAN內部arp掃描行為 • xarp anomaly detection︰偵測LAN內部哪些用戶送一些不合法封包 • xarp attack detection︰主要目的是偵測出哪些用戶遭受攻擊，並找出攻擊來源

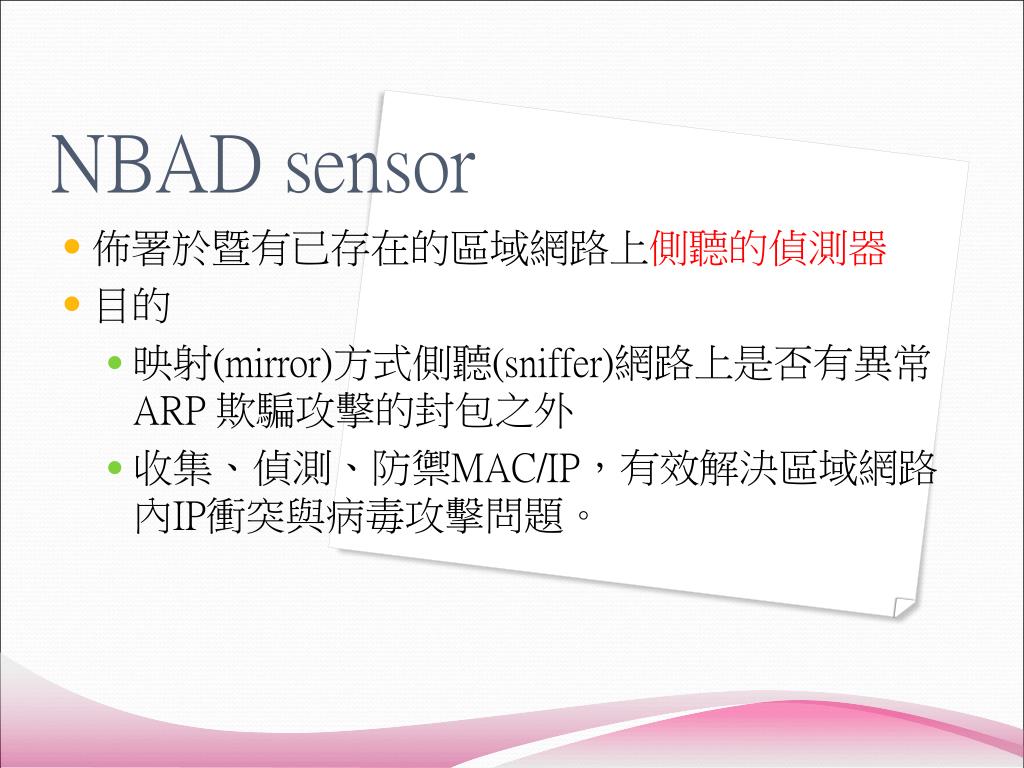

NBAD sensor • 佈署於暨有已存在的區域網路上側聽的偵測器 • 目的 • 映射(mirror)方式側聽(sniffer)網路上是否有異常ARP 欺騙攻擊的封包之外 • 收集、偵測、防禦MAC/IP，有效解決區域網路內IP衝突與病毒攻擊問題。

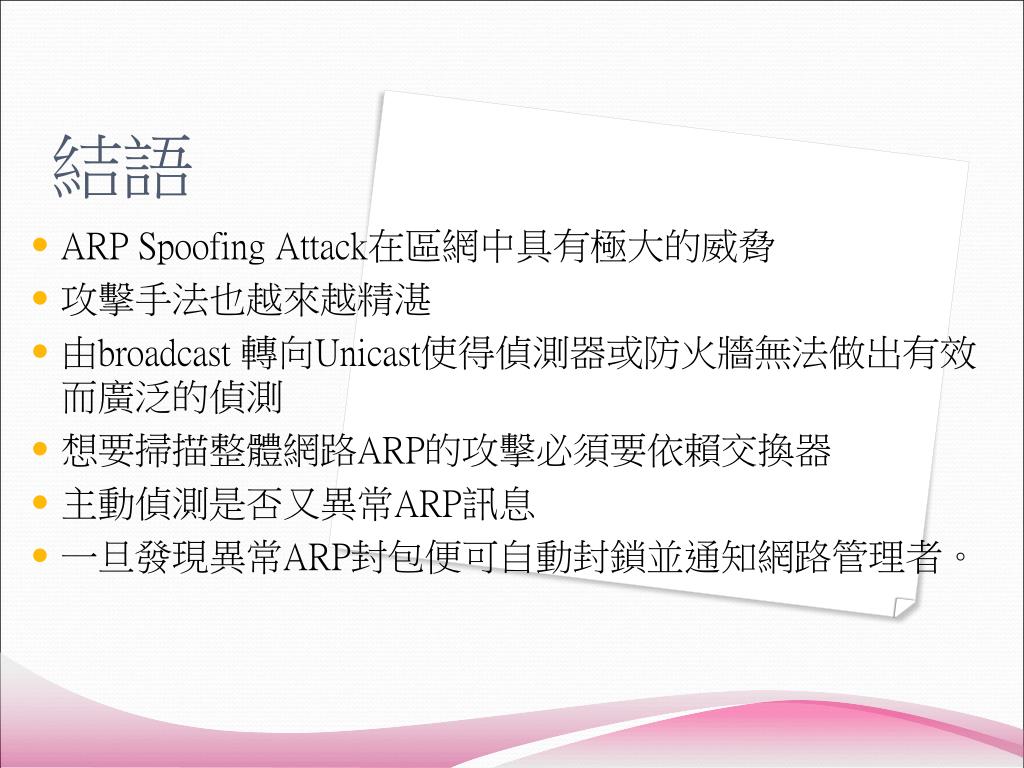

結語 • ARP Spoofing Attack在區網中具有極大的威脅 • 攻擊手法也越來越精湛 • 由broadcast 轉向Unicast使得偵測器或防火牆無法做出有效而廣泛的偵測 • 想要掃描整體網路ARP的攻擊必須要依賴交換器 • 主動偵測是否又異常ARP訊息 • 一旦發現異常ARP封包便可自動封鎖並通知網路管理者。

Thanks for your listening.
