BOS Studio 开发指南

BOS Studio开发指南 ------随需应变金蝶软件（中国）有限公司

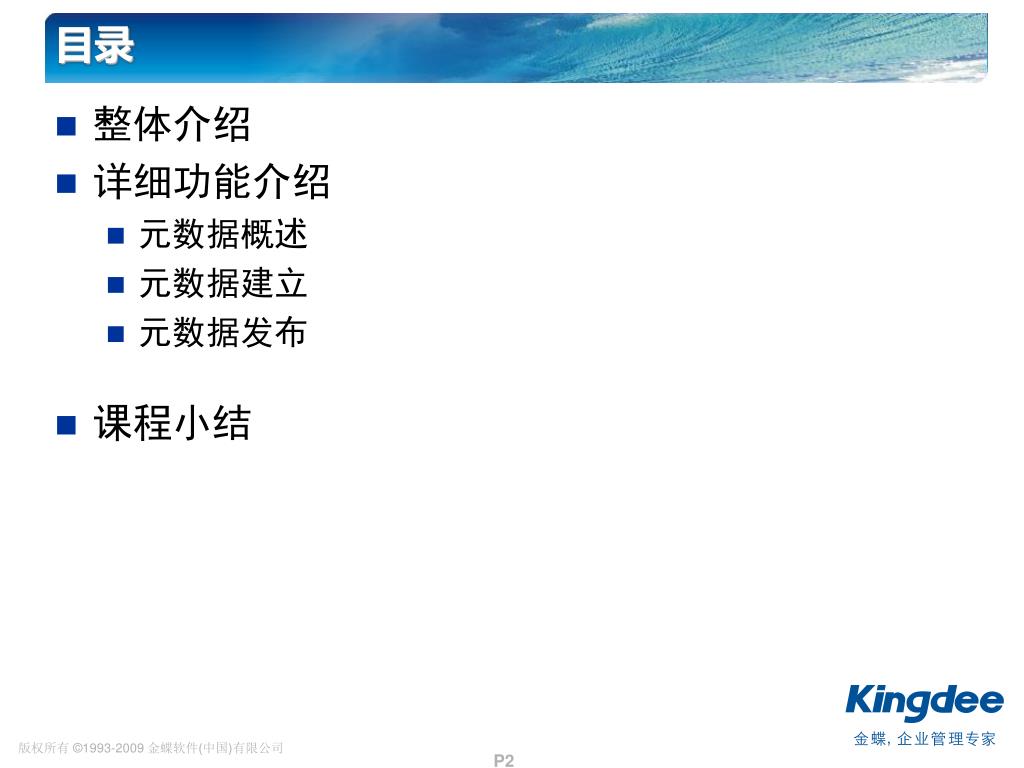

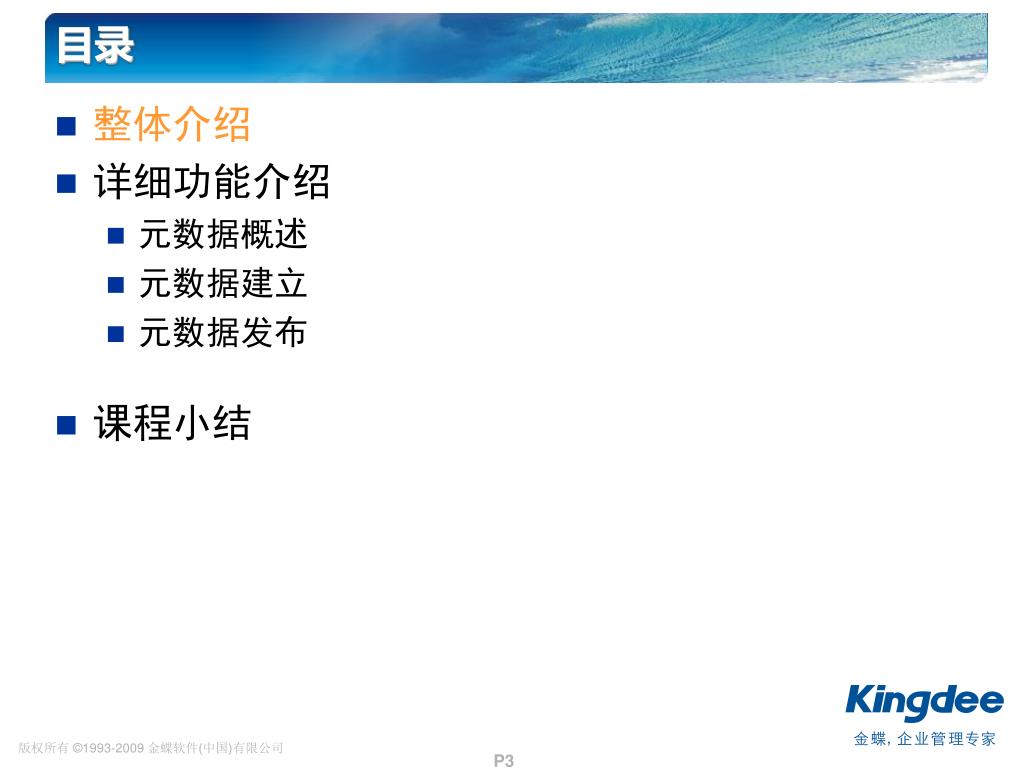

目录 • 整体介绍 • 详细功能介绍 • 元数据概述 • 元数据建立 • 元数据发布 • 课程小结

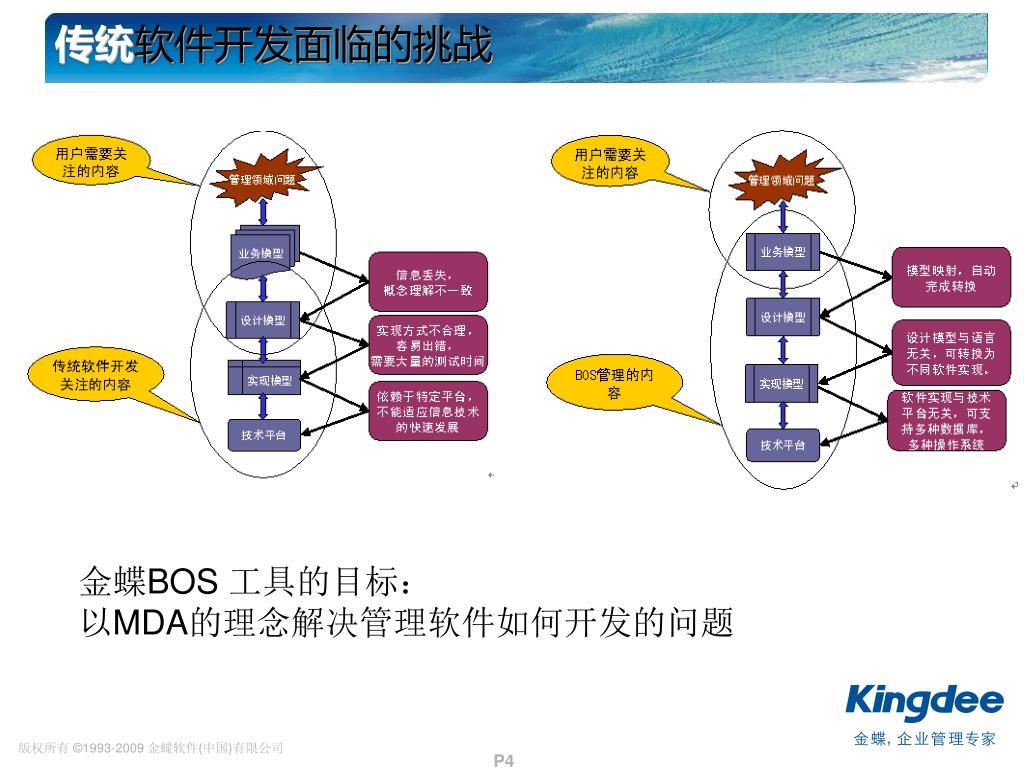

传统软件开发面临的挑战 金蝶BOS 工具的目标：以MDA的理念解决管理软件如何开发的问题

BOS Studio是什么 • 面向行业开发专家 • 如总部EAS开发、高级实施人员 • 设计期建模工具 • 用于元数据模型的建立与转换 • 是业务建模工具的基础 • 业务建模工具与Studio采用一个模型，两种视图 • 对业务建模结果的精细调整，如数据库表字段的类型 • 实现技术基于Eclipse平台 • 与业务建模工具、工作流建模工具、JDT有效集成 BOS Studio被称为: 设计开发工具

BOS Studio的核心功能 元数据模型建立各项元数据的定义。元数据模型校验元数据的校验元数据模型变换元数据发布实体导成表元数据的导入、导出

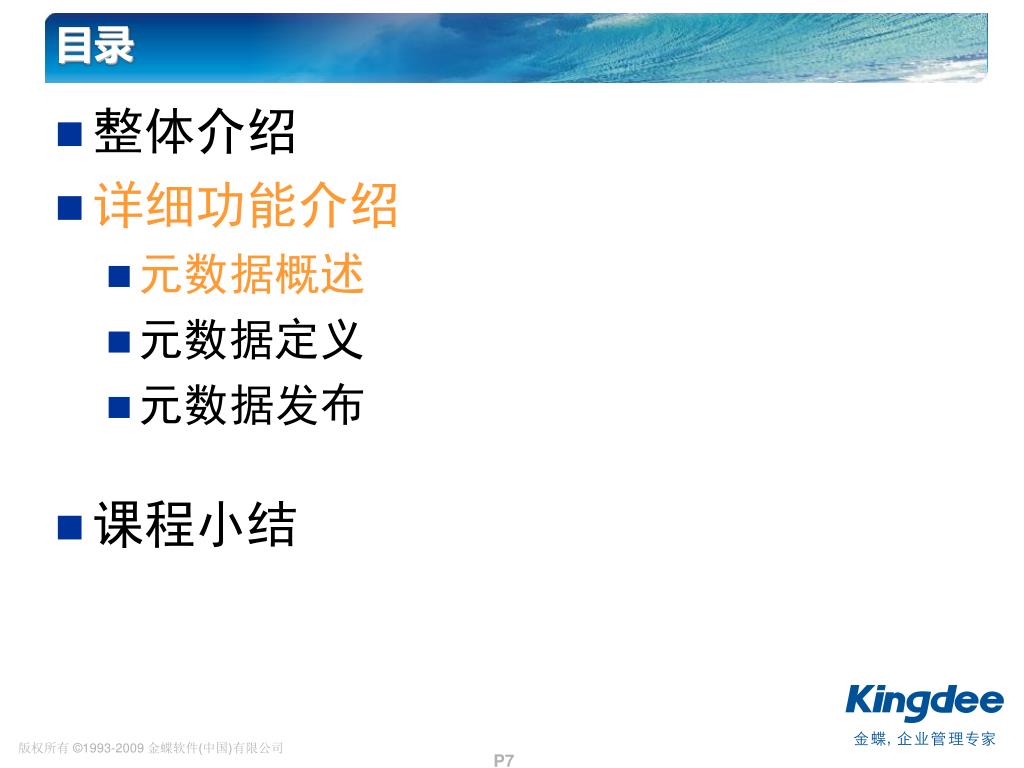

目录 • 整体介绍 • 详细功能介绍 • 元数据概述 • 元数据定义 • 元数据发布 • 课程小结

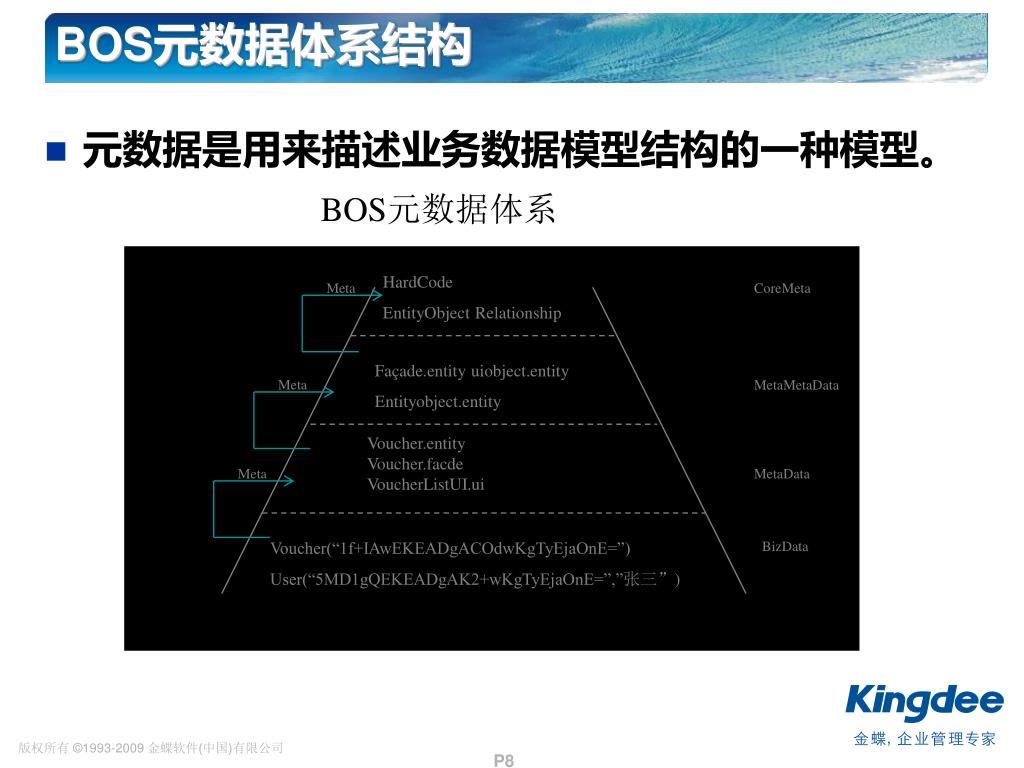

Meta Meta Meta BOS元数据体系结构 • 元数据是用来描述业务数据模型结构的一种模型。 BOS元数据体系 HardCode EntityObject Relationship CoreMeta Façade.entity uiobject.entity Entityobject.entity MetaMetaData Voucher.entity Voucher.facde VoucherListUI.ui MetaData Voucher(“1f+IAwEKEADgACOdwKgTyEjaOnE=”) User(“5MD1gQEKEADgAK2+wKgTyEjaOnE=”,”张三”) BizData

BOS元数据的分类 • 解决方案(Solution) • 包(Package) • 实体(Entity) • 关系 • 数据表(Table) • 查询(Query) • 用户界面(UI) • 功能(Façade) • 业务功能(Function) • 枚举(Enumeration) • 异常(Exception) • 权限(Permission) • 多语言资源(Resource) • 规则(Rule) • 业务数据类型(Data Type) • 日志(Log)

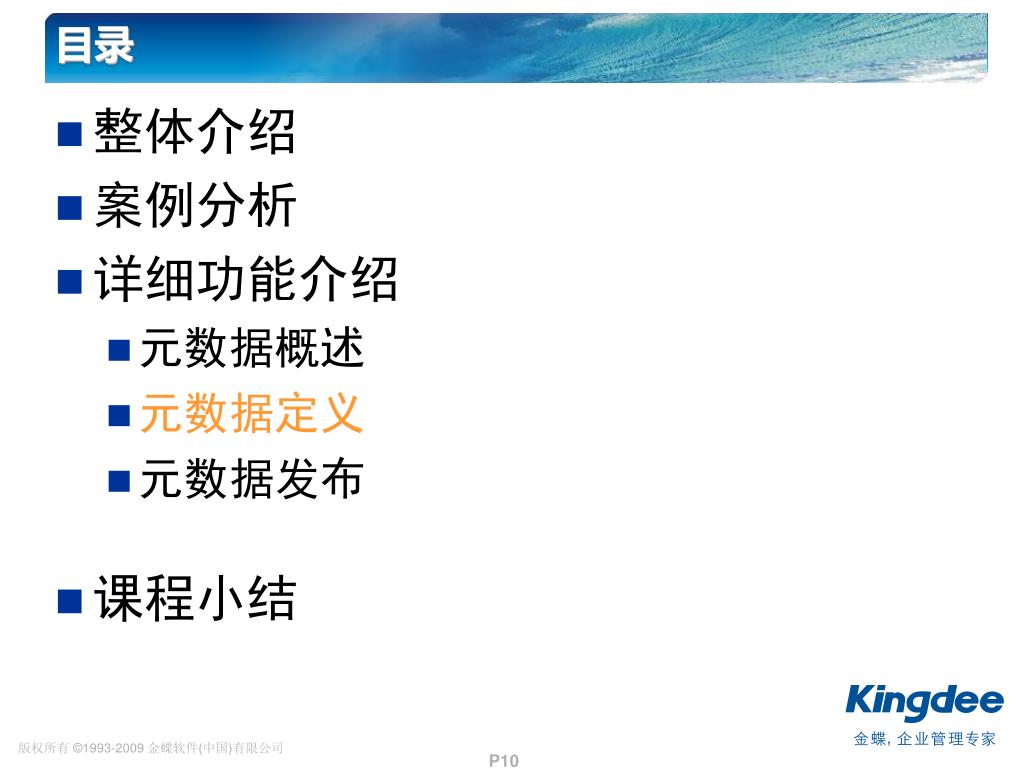

目录 • 整体介绍 • 案例分析 • 详细功能介绍 • 元数据概述 • 元数据定义 • 元数据发布 • 课程小结

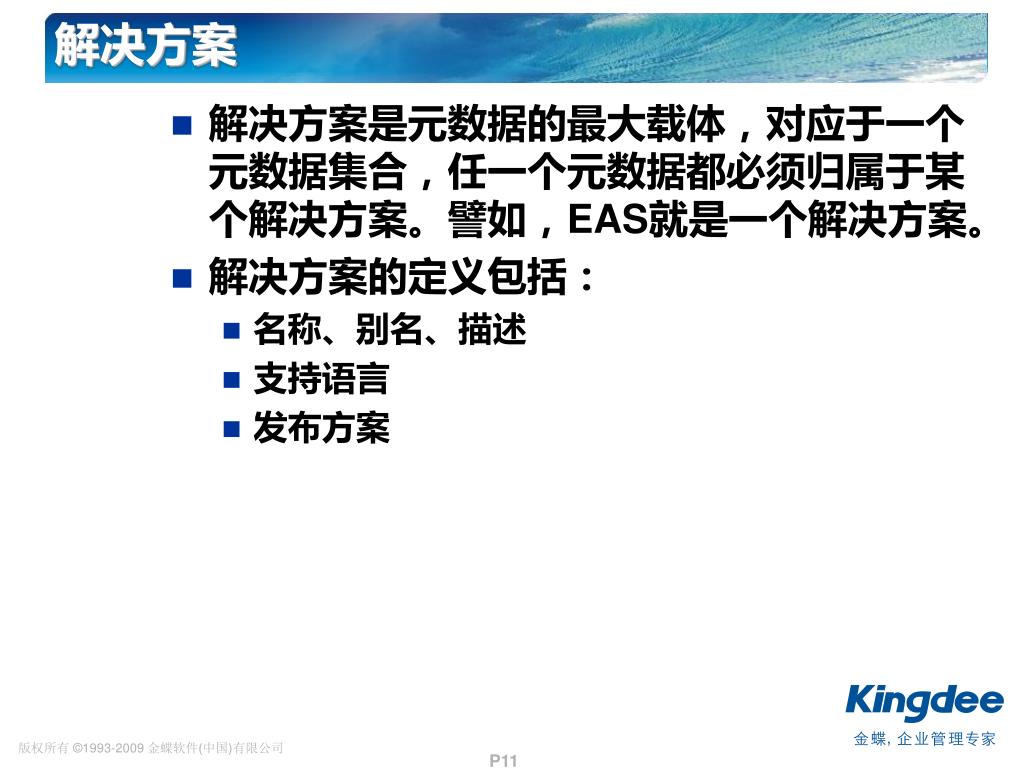

解决方案 解决方案是元数据的最大载体，对应于一个元数据集合，任一个元数据都必须归属于某个解决方案。譬如，EAS就是一个解决方案。解决方案的定义包括：名称、别名、描述支持语言发布方案

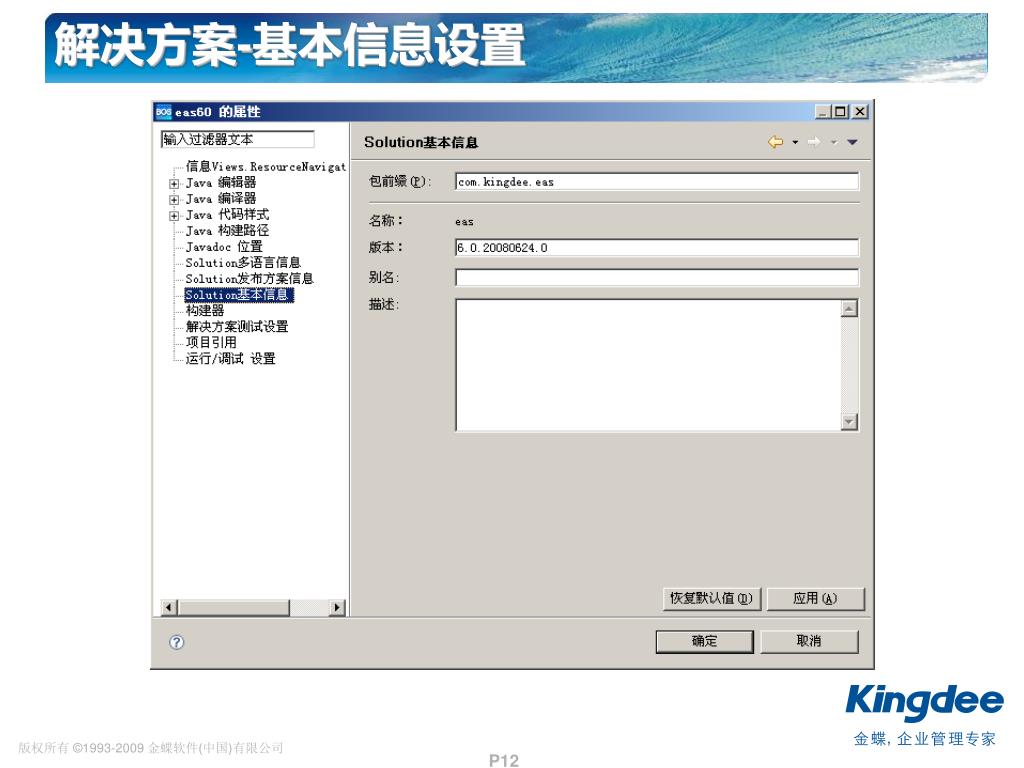

解决方案-基本信息设置

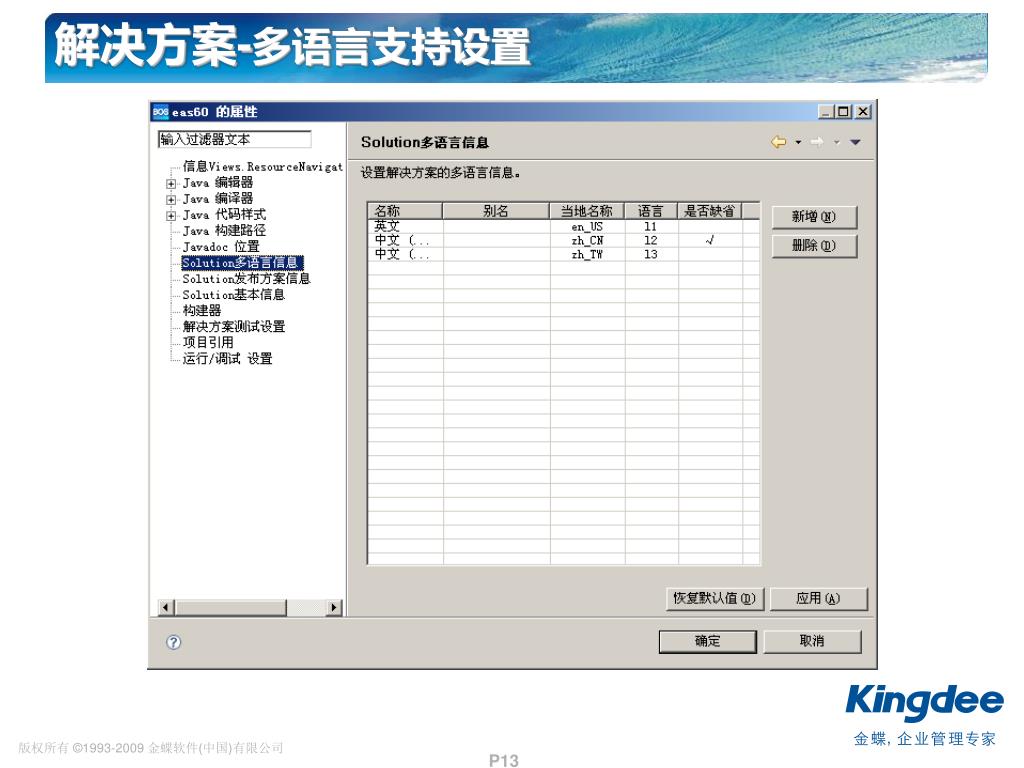

解决方案-多语言支持设置

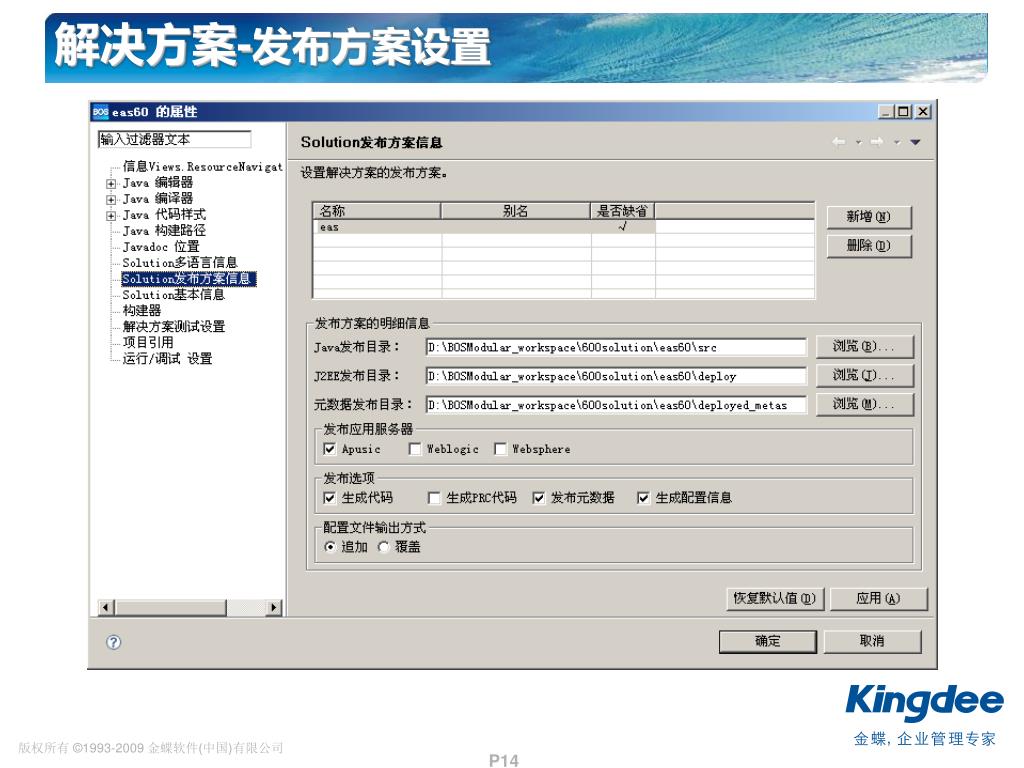

解决方案-发布方案设置

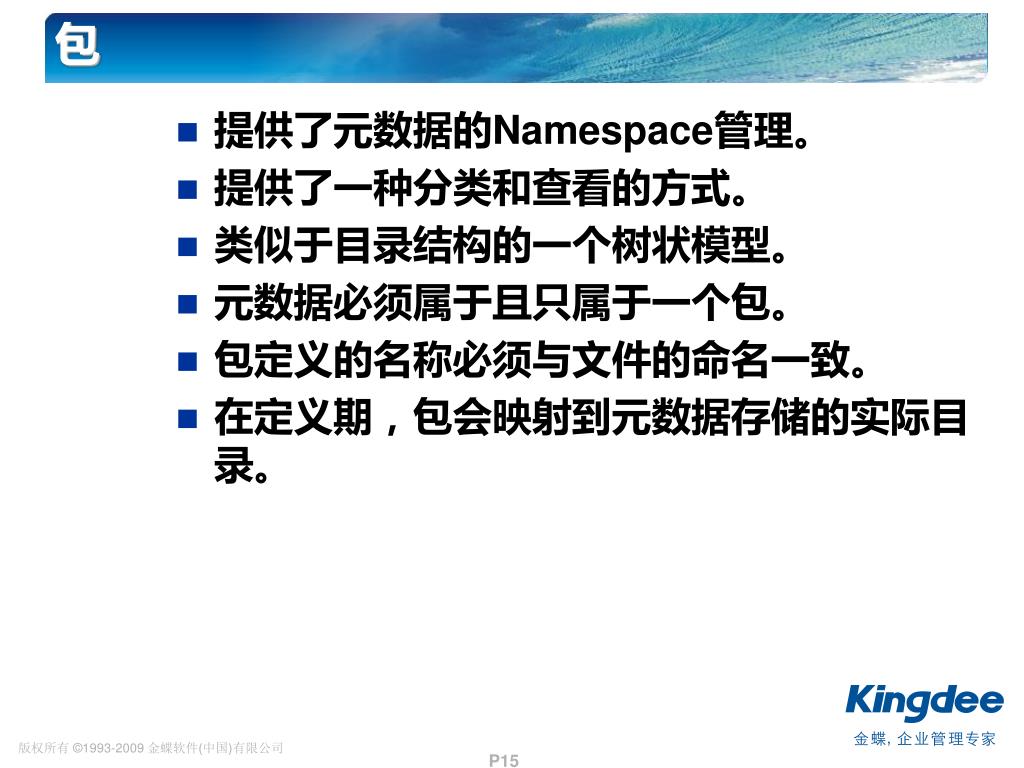

包 • 提供了元数据的Namespace管理。 • 提供了一种分类和查看的方式。 • 类似于目录结构的一个树状模型。 • 元数据必须属于且只属于一个包。 • 包定义的名称必须与文件的命名一致。 • 在定义期，包会映射到元数据存储的实际目录。

包-创建包

包-基础信息设置 • 注：包名称只能是英文，别名可以是中文

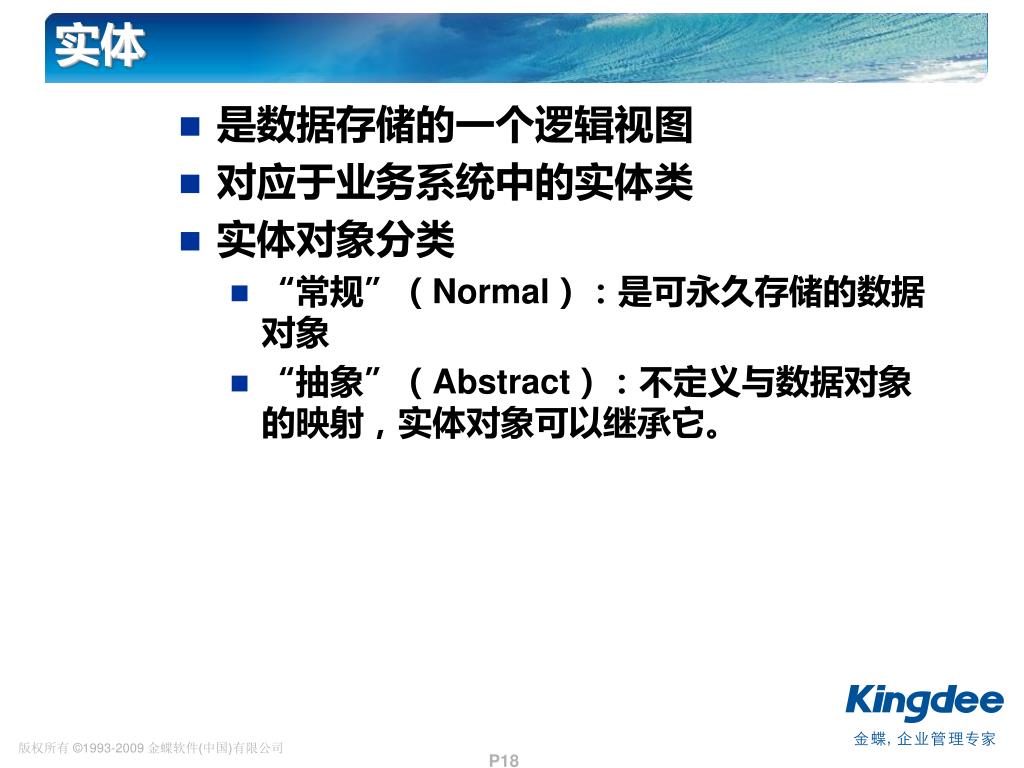

实体是数据存储的一个逻辑视图对应于业务系统中的实体类实体对象分类 “常规”（Normal）：是可永久存储的数据对象 “抽象”（Abstract）：不定义与数据对象的映射，实体对象可以继承它。

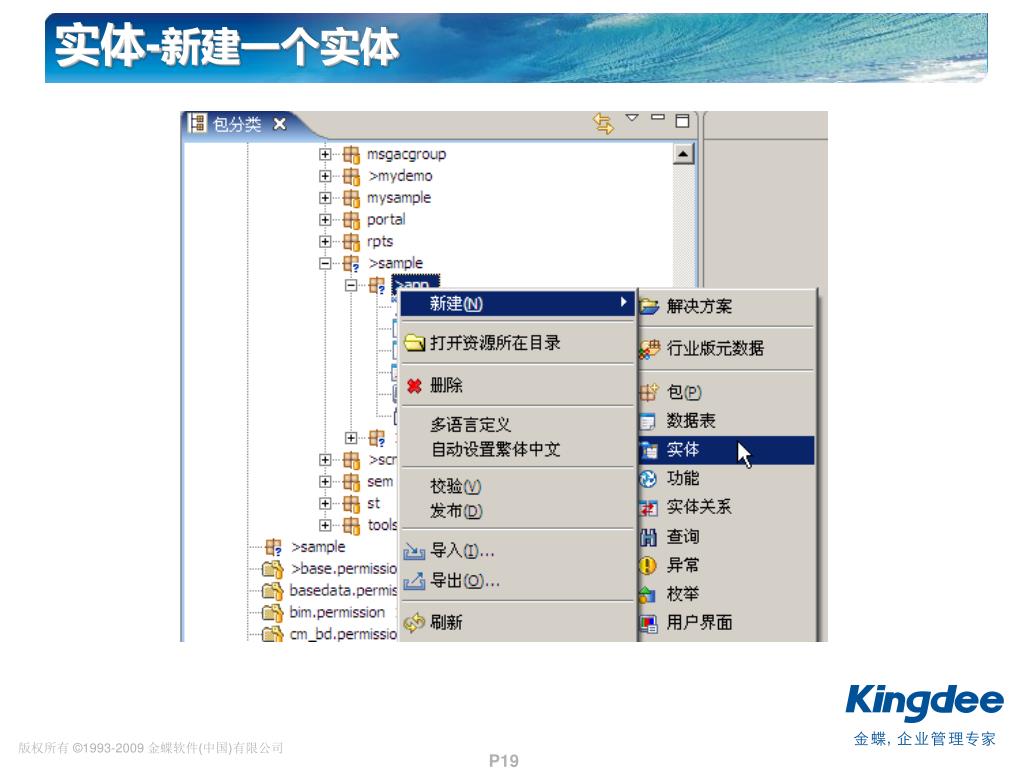

实体-新建一个实体

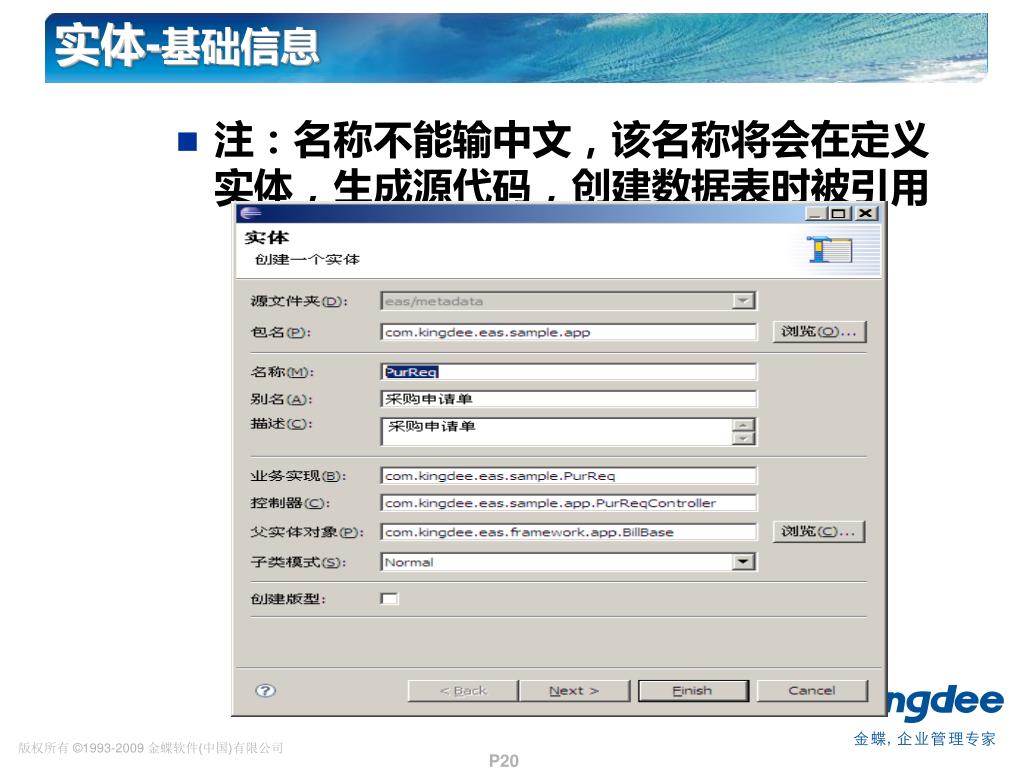

实体-基础信息 • 注：名称不能输中文，该名称将会在定义实体，生成源代码，创建数据表时被引用

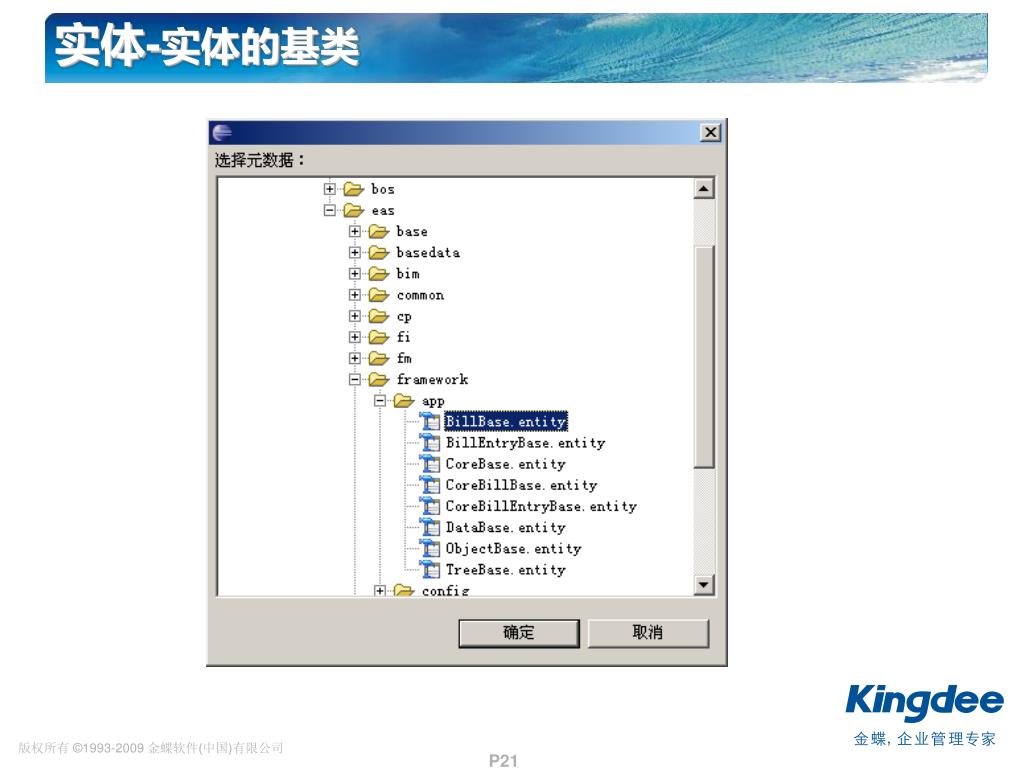

实体-实体的基类

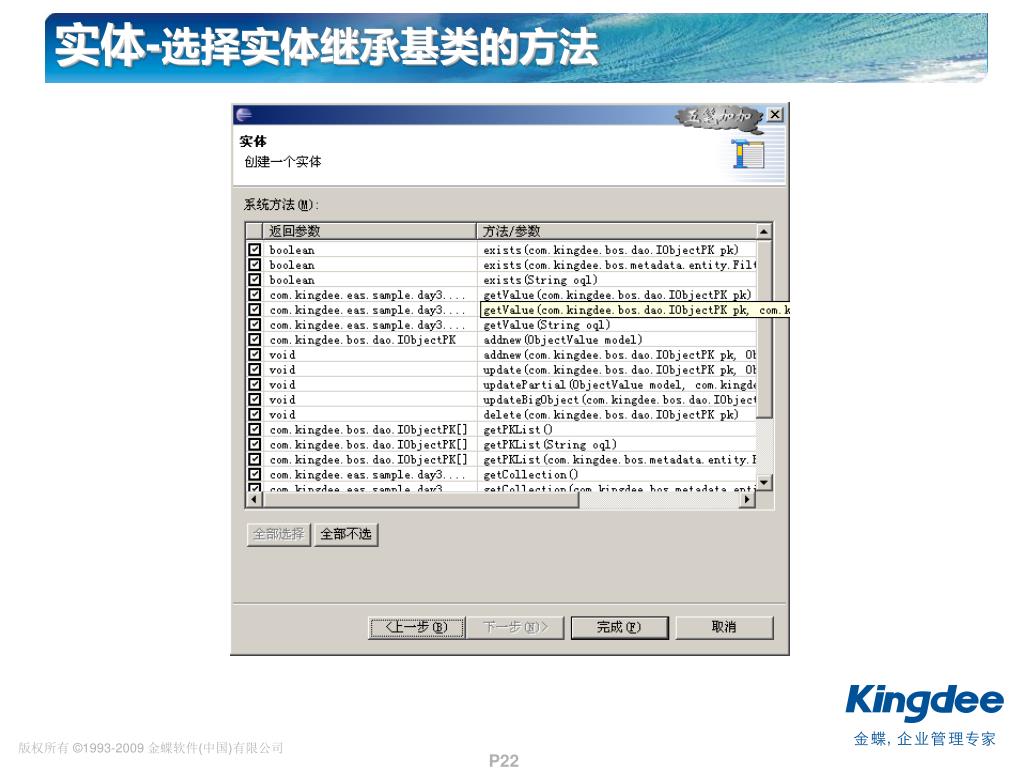

实体-选择实体继承基类的方法

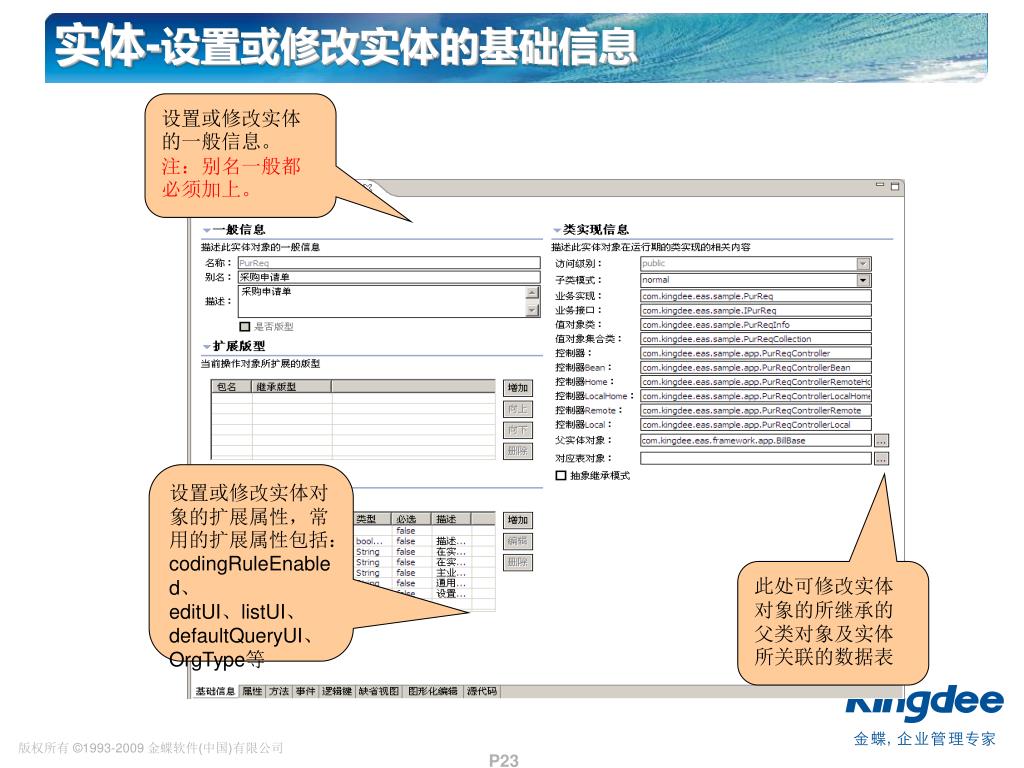

实体-设置或修改实体的基础信息 设置或修改实体的一般信息。注：别名一般都必须加上。设置或修改实体对象的扩展属性，常用的扩展属性包括： codingRuleEnabled、 editUI、listUI、defaultQueryUI、OrgType等此处可修改实体对象的所继承的父类对象及实体所关联的数据表

实体-定义实体的属性 设置字段的详细信息：数据类型、数据长度、默认值、映射的数据表字段等定义自有属性及关联属性增加及设置实体属性的扩展属性，常用扩展属性有： isForMapping、isForGrouping、isForWrittenBack、isInCode、isVisibleForKDTable等。些处设置实体属性所对应的数据表字段信息。

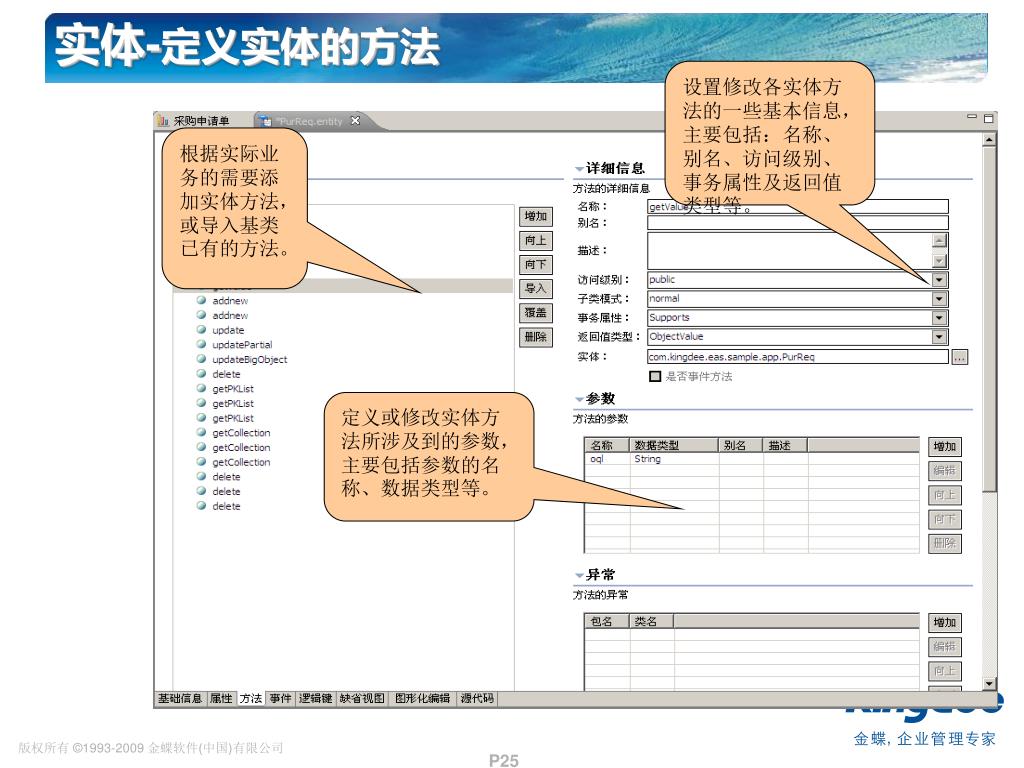

实体-定义实体的方法 设置修改各实体方法的一些基本信息，主要包括：名称、别名、访问级别、事务属性及返回值类型等。根据实际业务的需要添加实体方法，或导入基类已有的方法。定义或修改实体方法所涉及到的参数，主要包括参数的名称、数据类型等。

实体-实体的事件 此外定义事件的一些参数，这些参数会是工作流运行过程中赋值，并传递所引用的方法。添加实体的事件定义，此处定义主要为工作流所用。些处定义当相应事件发生时所调用的方法，并根据参数映射将事件参数传递给相应方法。此处建立方法参数与事件参数之间的映射关系。

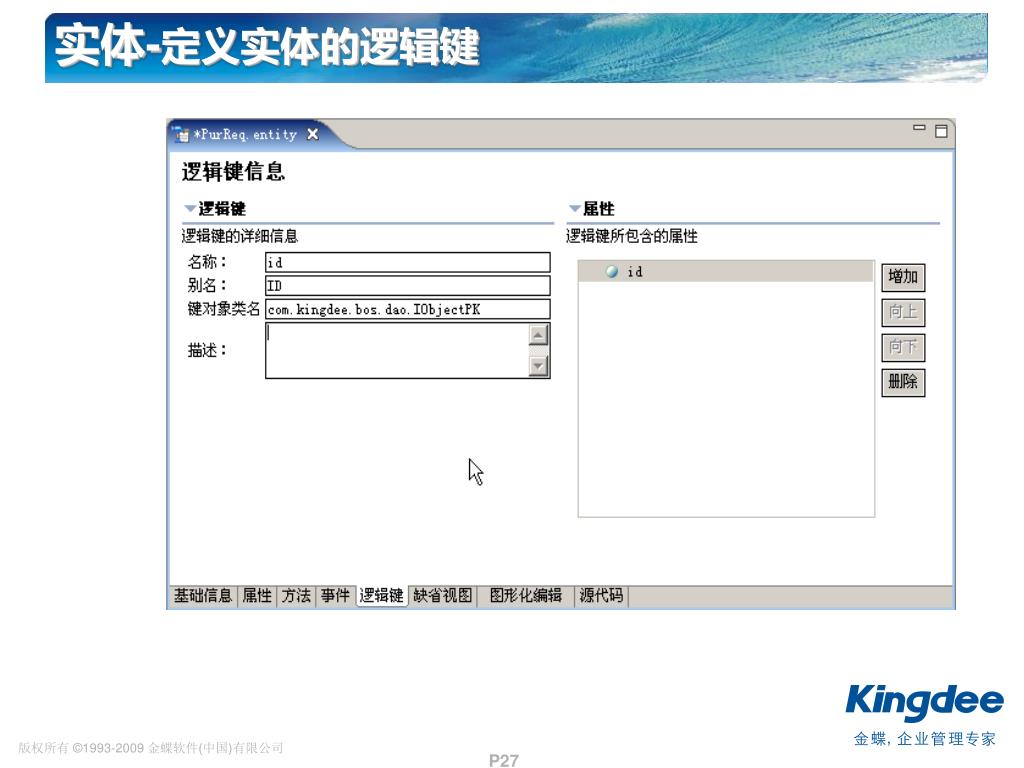

实体-定义实体的逻辑键

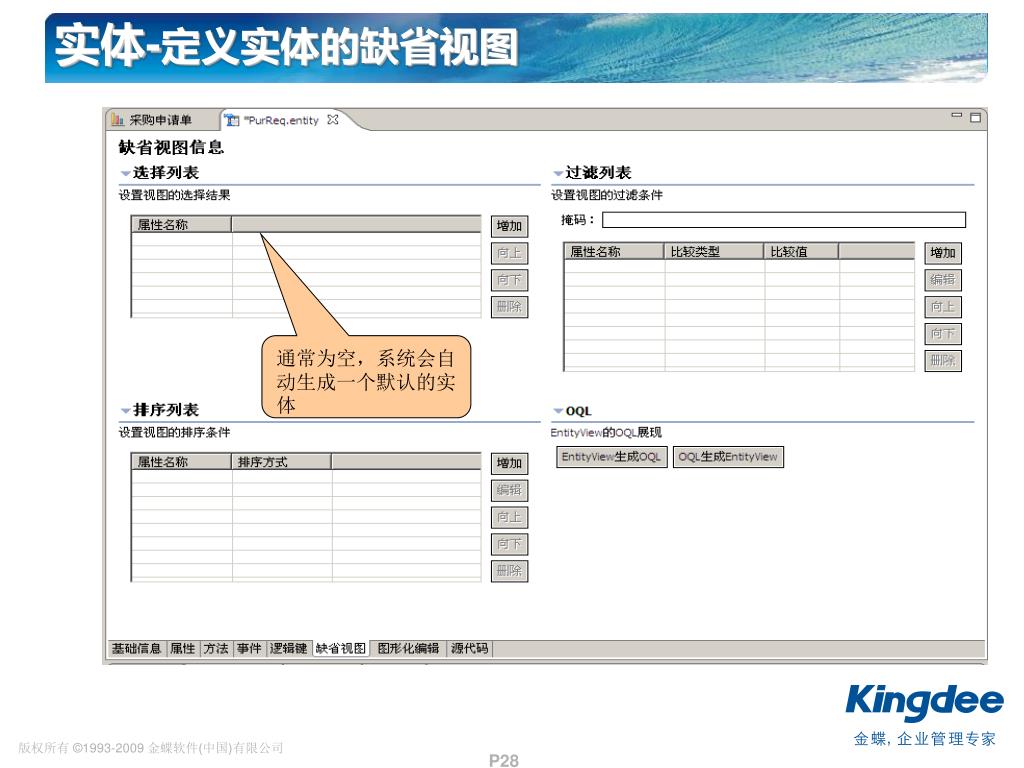

实体-定义实体的缺省视图 通常为空，系统会自动生成一个默认的实体

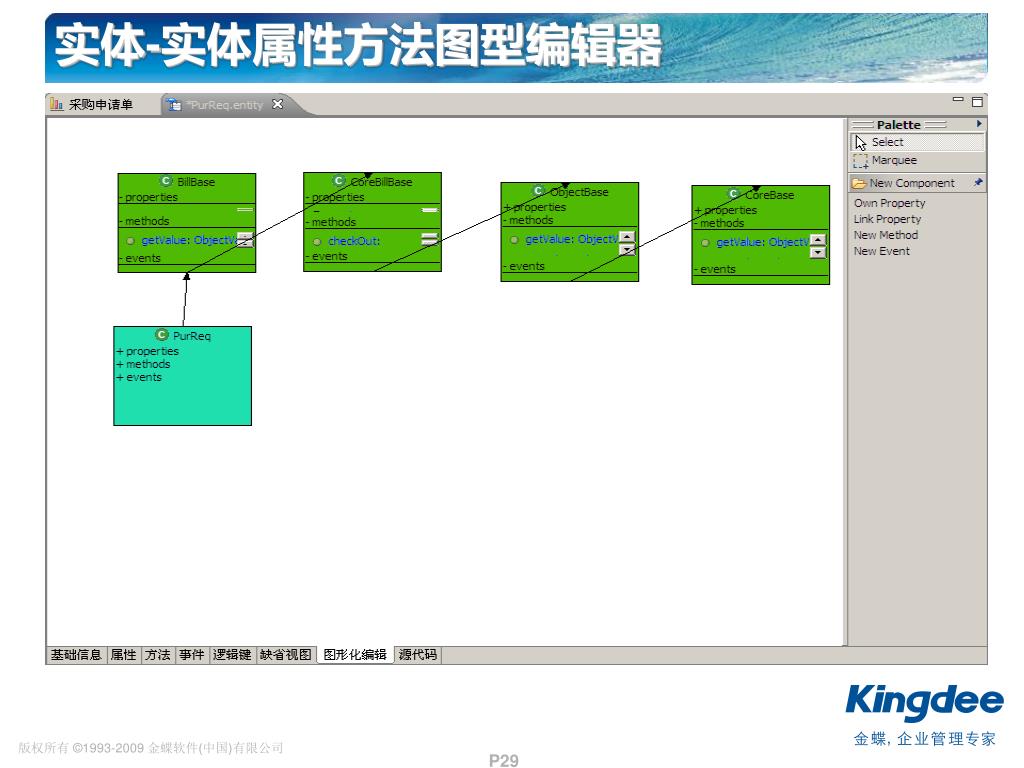

实体-实体属性方法图型编辑器

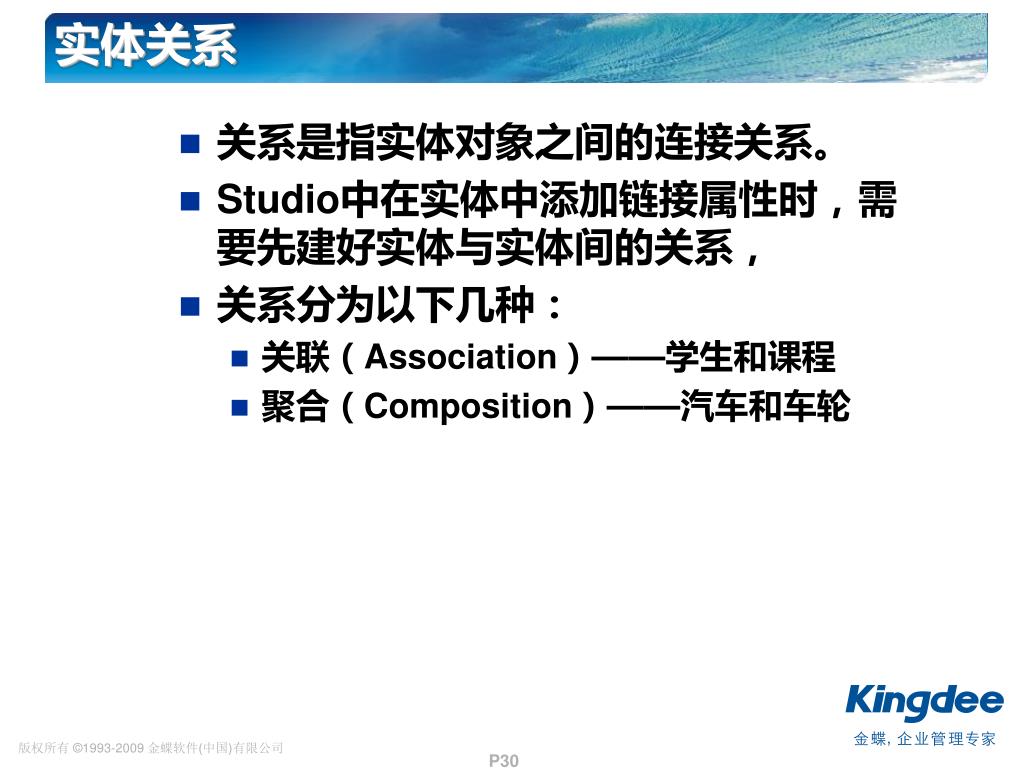

实体关系 • 关系是指实体对象之间的连接关系。 • Studio中在实体中添加链接属性时，需要先建好实体与实体间的关系， • 关系分为以下几种： • 关联（Association）——学生和课程 • 聚合（Composition）——汽车和车轮

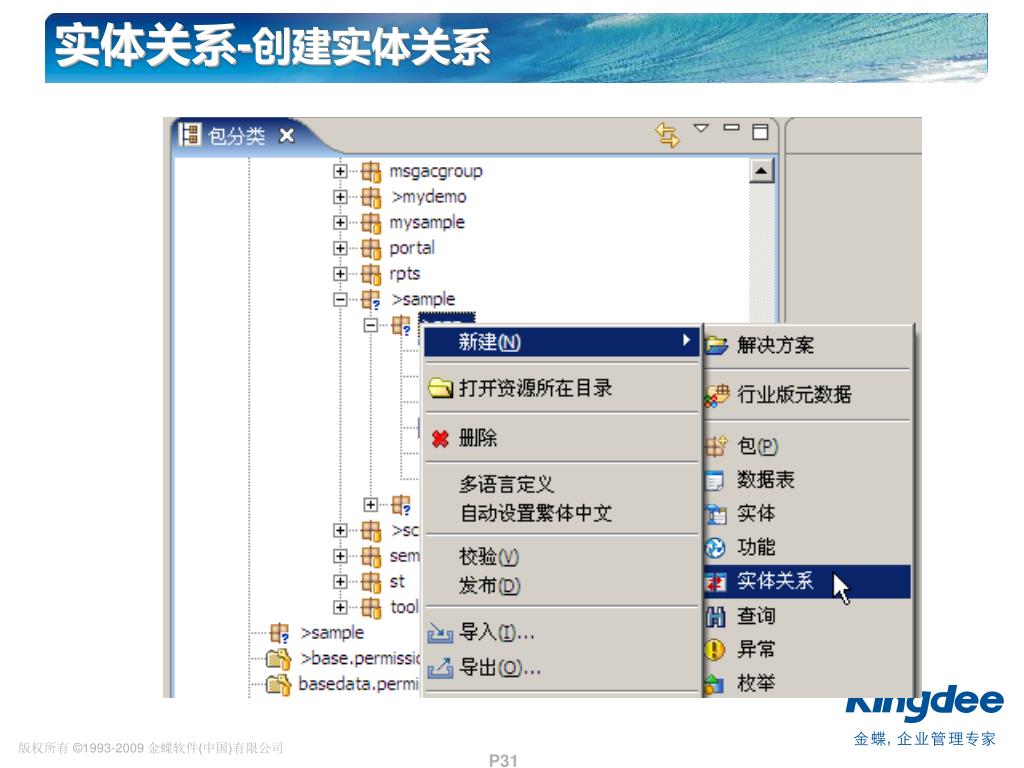

实体关系-创建实体关系

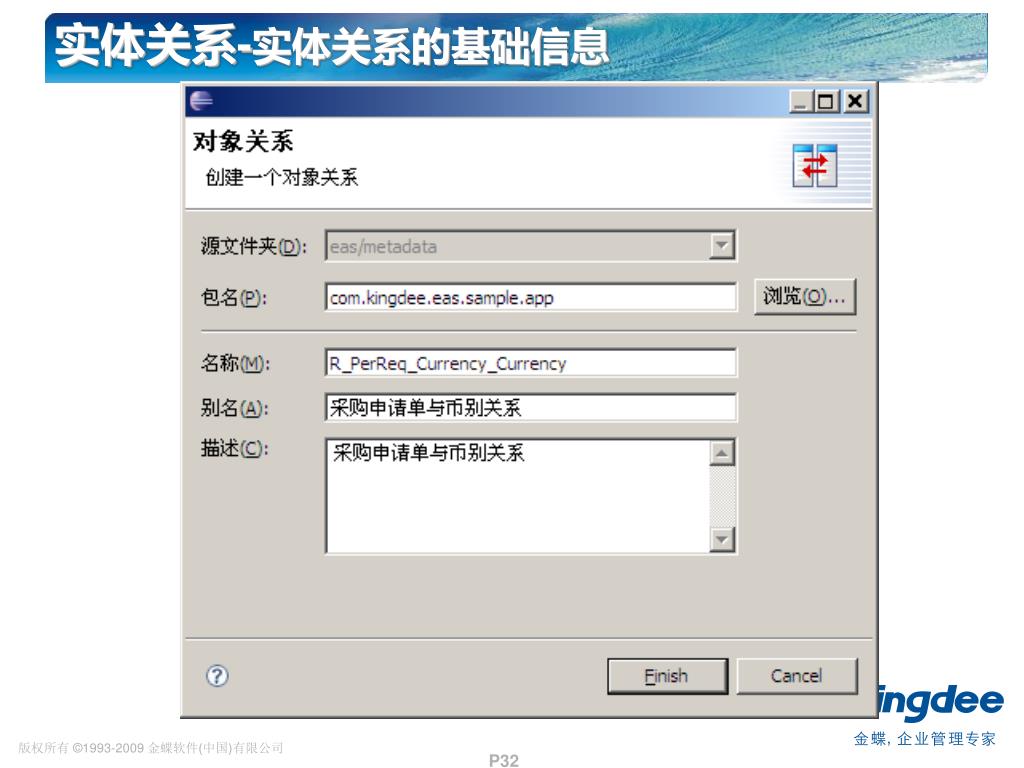

实体关系-实体关系的基础信息

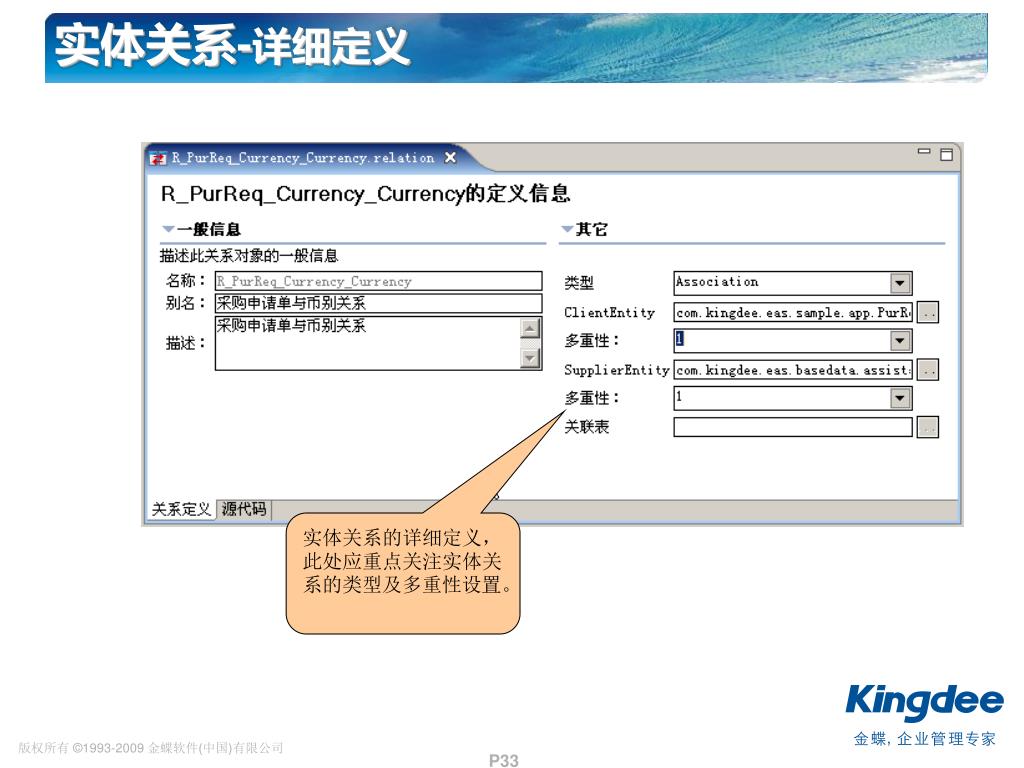

实体关系-详细定义 实体关系的详细定义，此处应重点关注实体关系的类型及多重性设置。

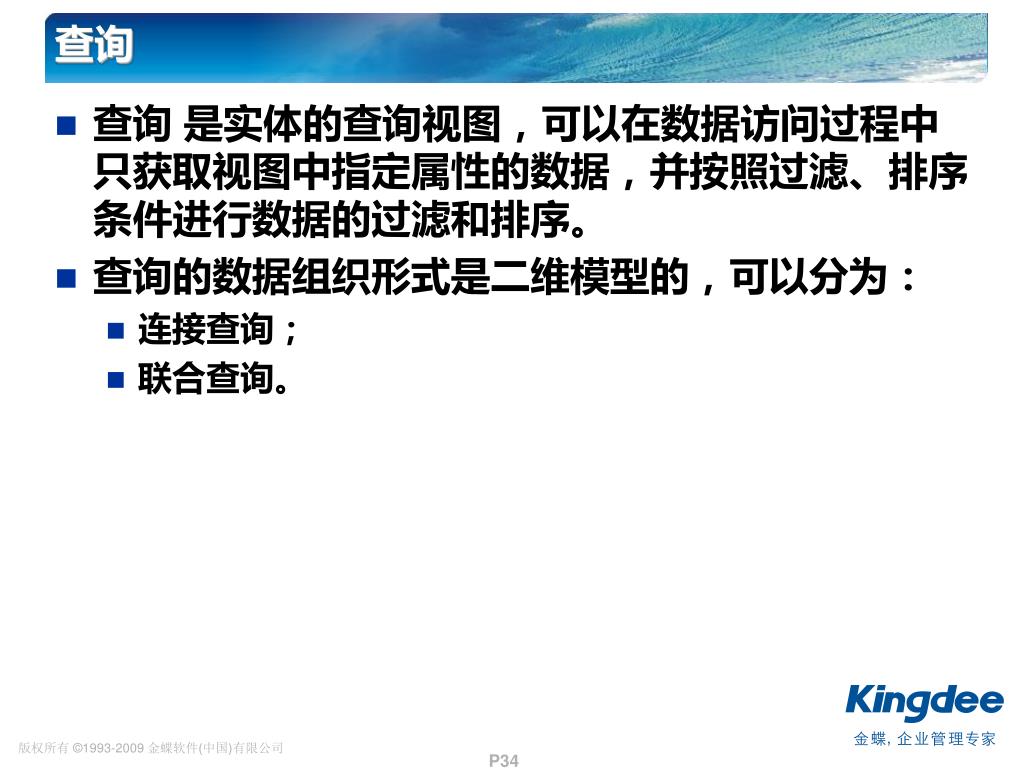

查询 • 查询是实体的查询视图，可以在数据访问过程中只获取视图中指定属性的数据，并按照过滤、排序条件进行数据的过滤和排序。 • 查询的数据组织形式是二维模型的，可以分为： • 连接查询； • 联合查询。

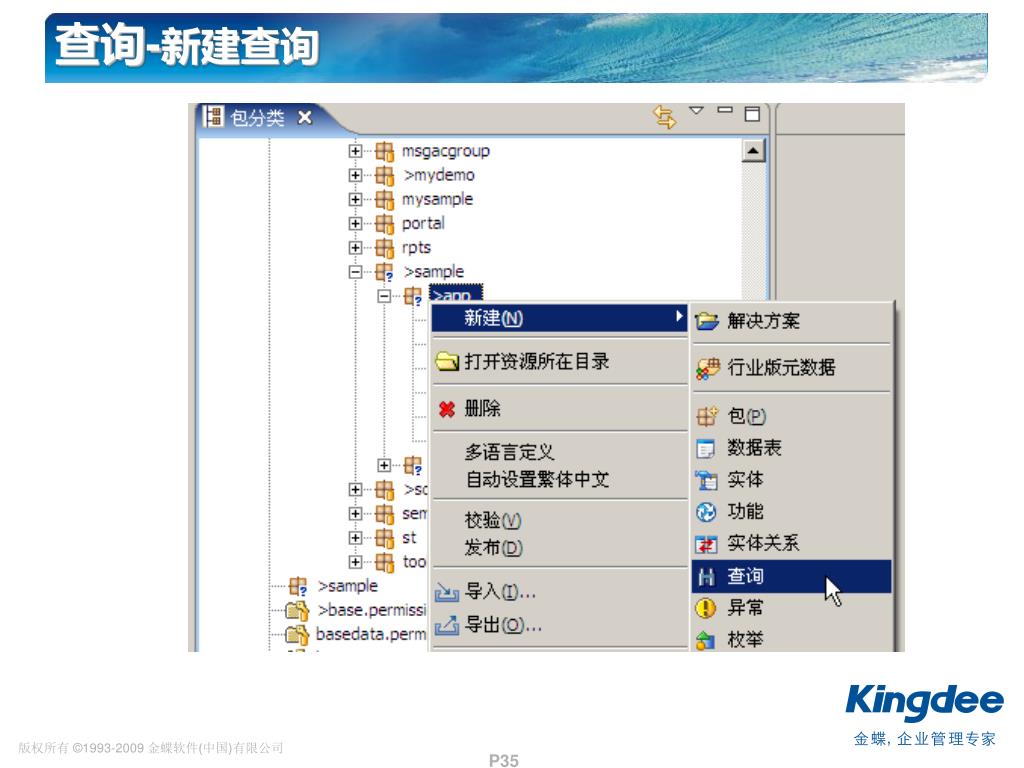

查询-新建查询

查询-查询的基本信息

查询-选择待查询的关联对象

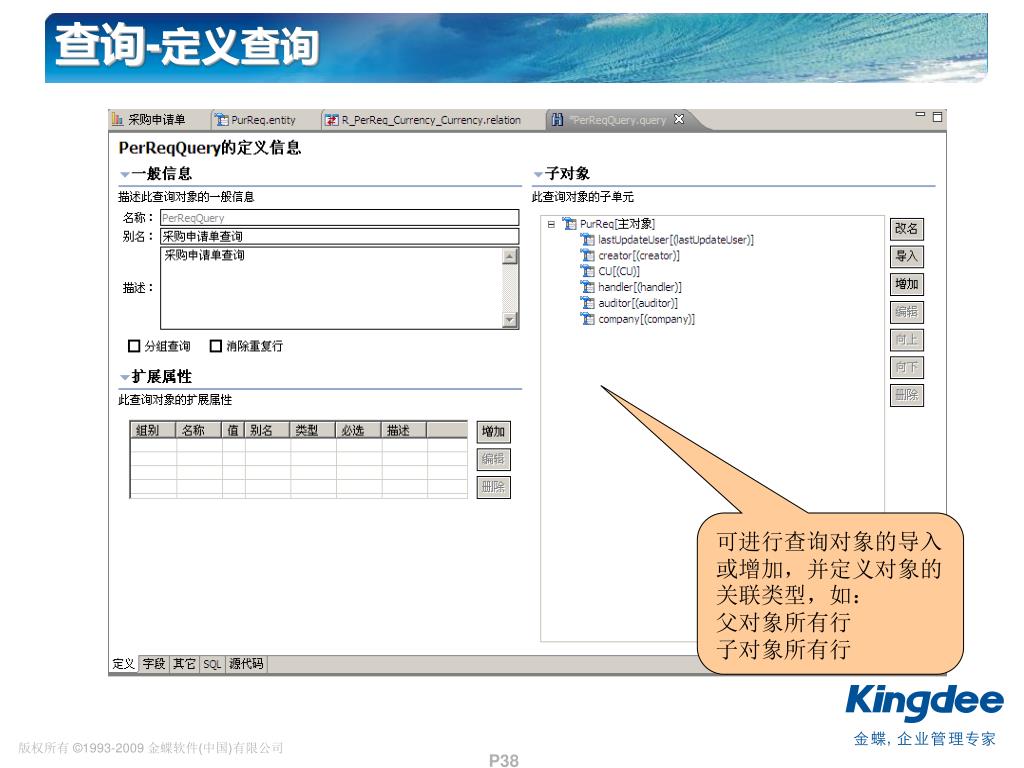

查询-定义查询 可进行查询对象的导入或增加，并定义对象的关联类型，如：父对象所有行子对象所有行

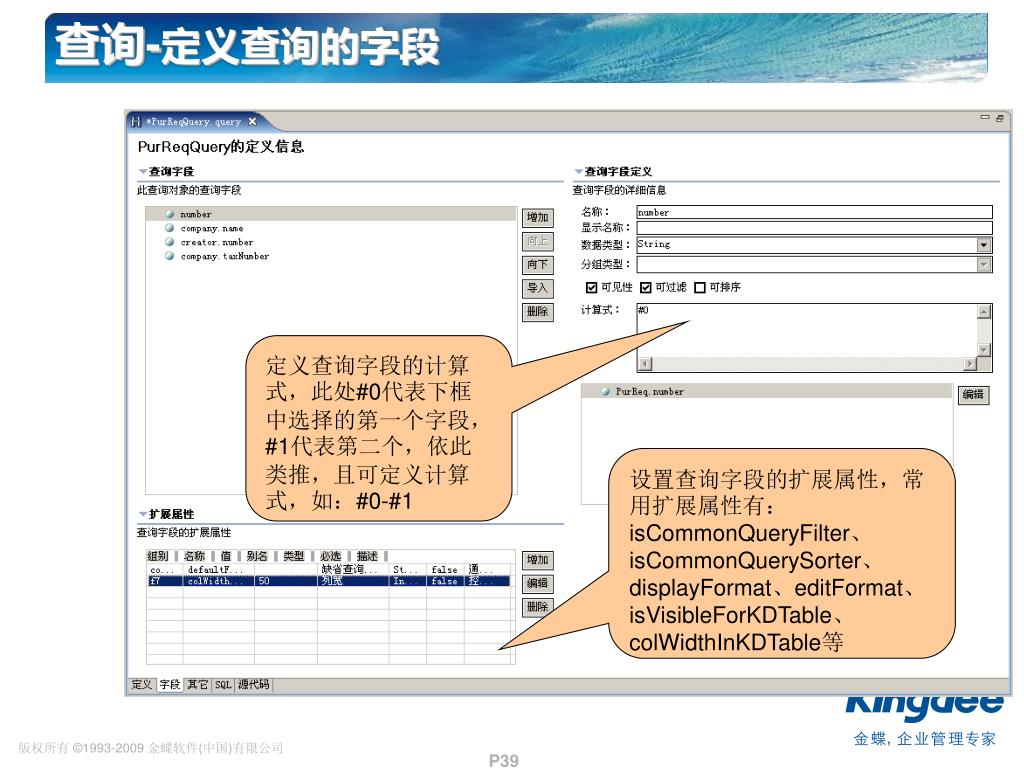

查询-定义查询的字段 定义查询字段的计算式，此处#0代表下框中选择的第一个字段，#1代表第二个，依此类推，且可定义计算式，如：#0-#1 设置查询字段的扩展属性，常用扩展属性有： isCommonQueryFilter、isCommonQuerySorter、displayFormat、editFormat、isVisibleForKDTable、colWidthInKDTable等

查询-查询其他设置

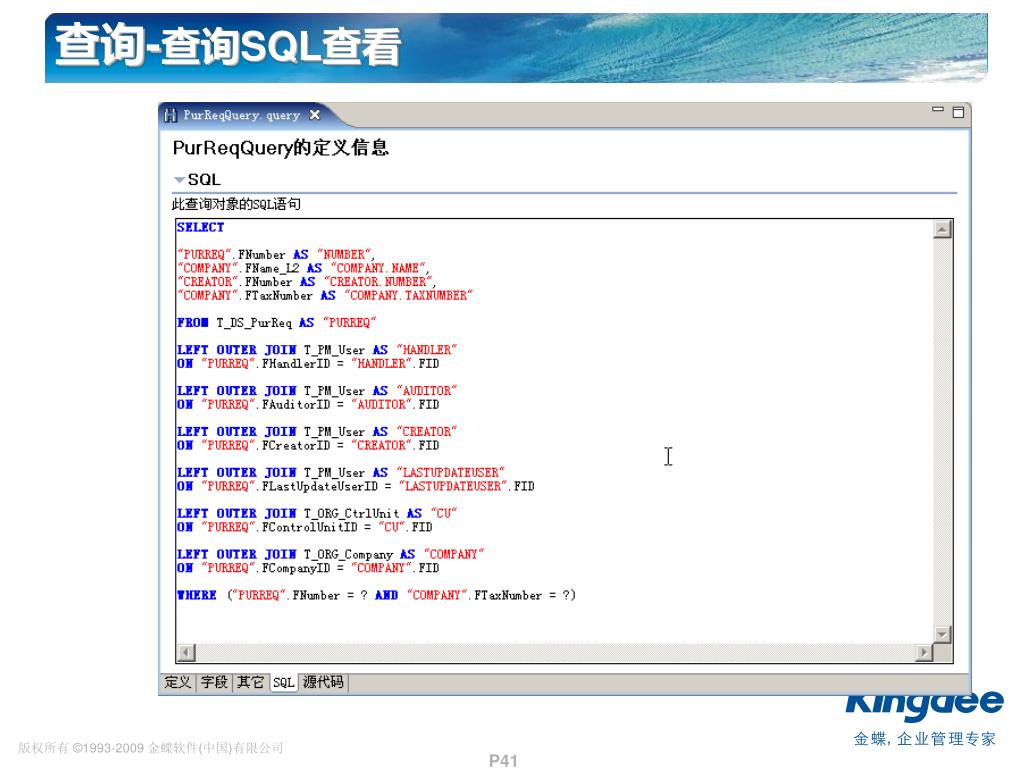

查询-查询SQL查看

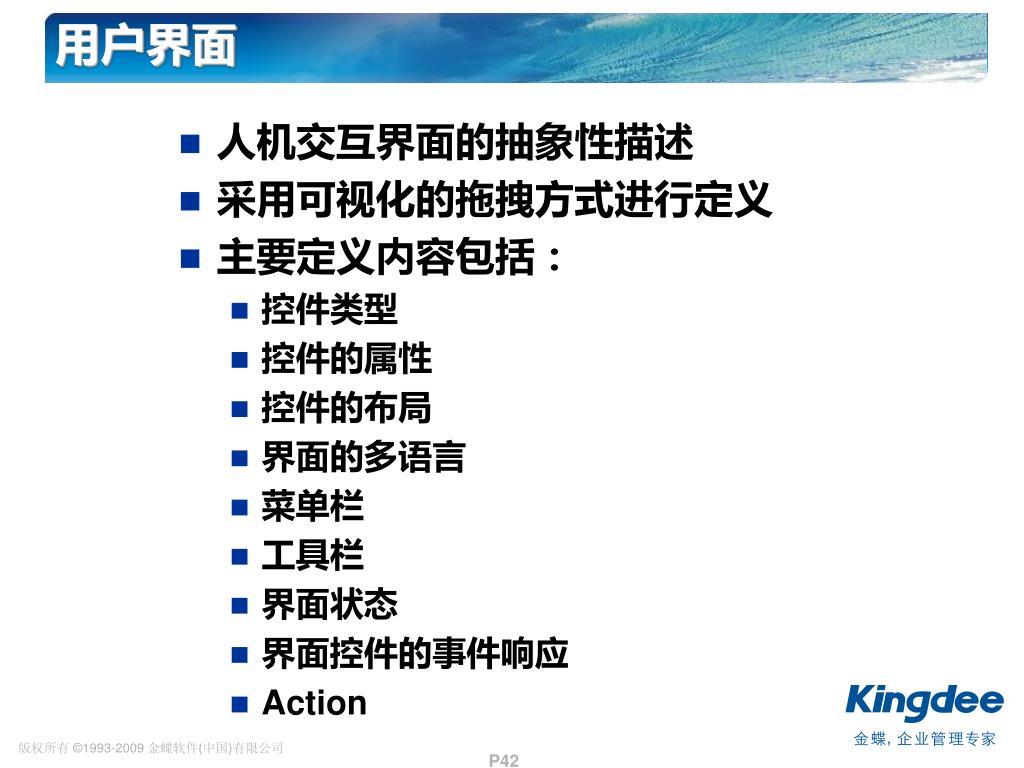

用户界面 • 人机交互界面的抽象性描述 • 采用可视化的拖拽方式进行定义 • 主要定义内容包括： • 控件类型 • 控件的属性 • 控件的布局 • 界面的多语言 • 菜单栏 • 工具栏 • 界面状态 • 界面控件的事件响应 • Action

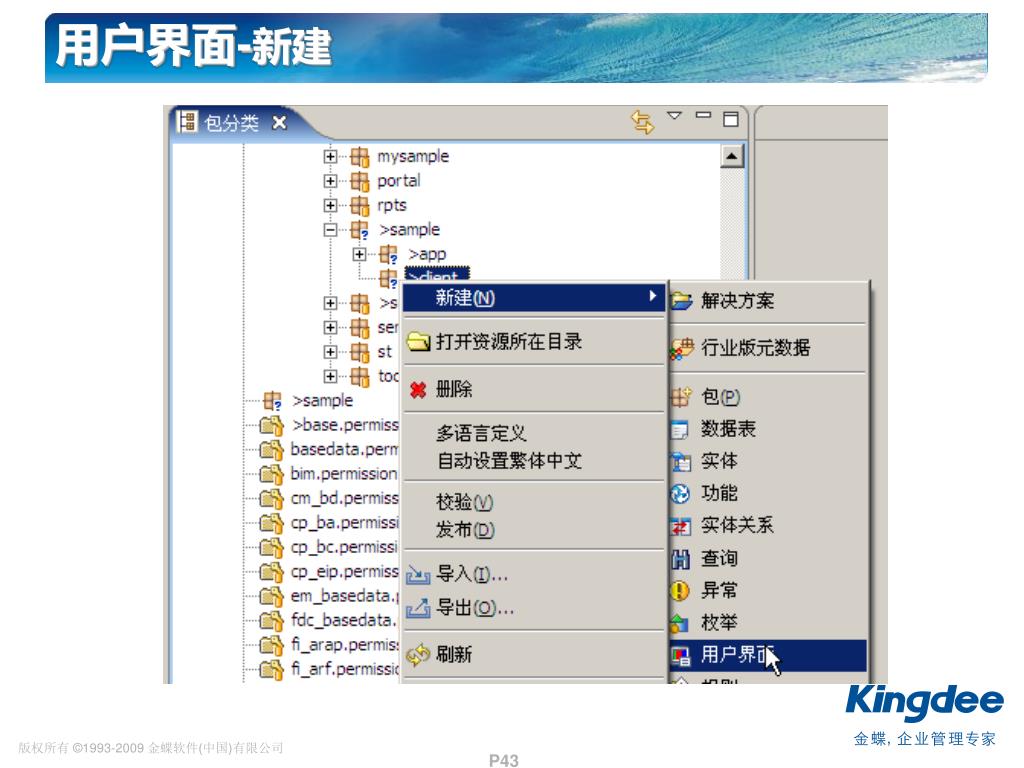

用户界面-新建

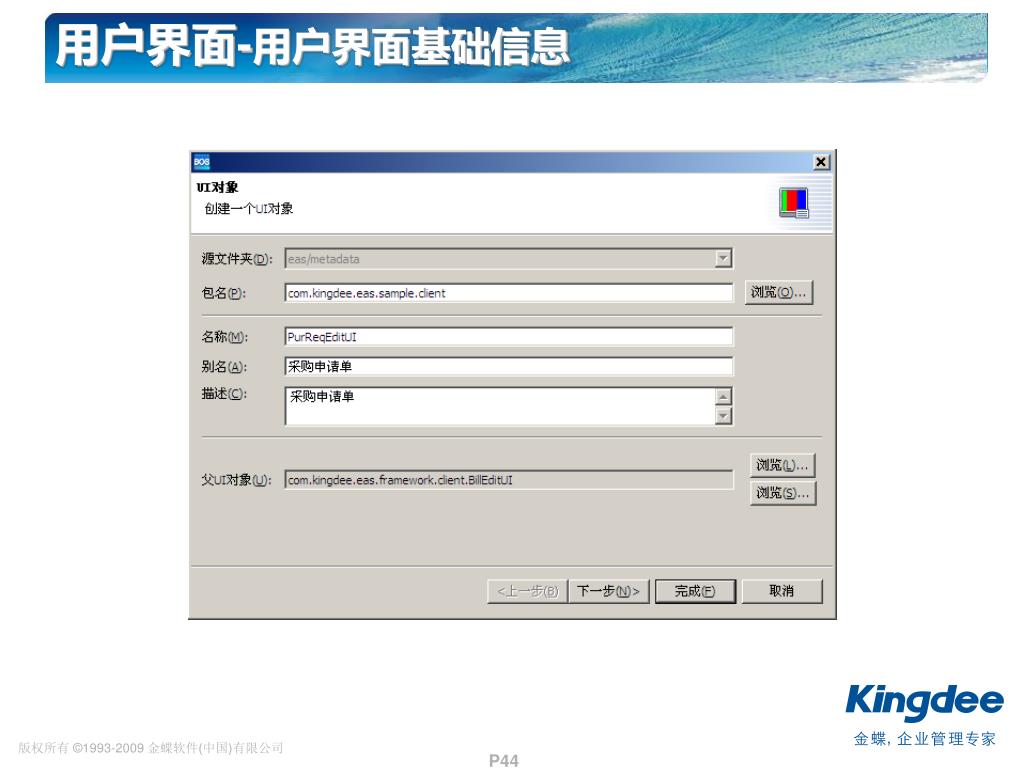

用户界面-用户界面基础信息

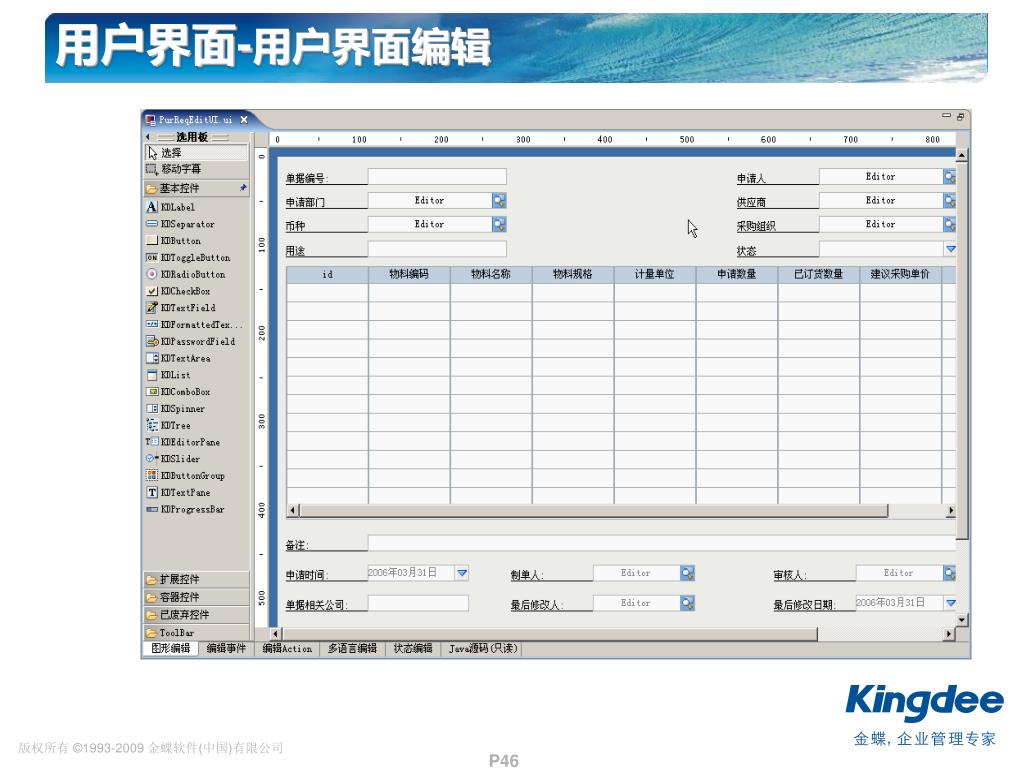

用户界面-用户界面编辑

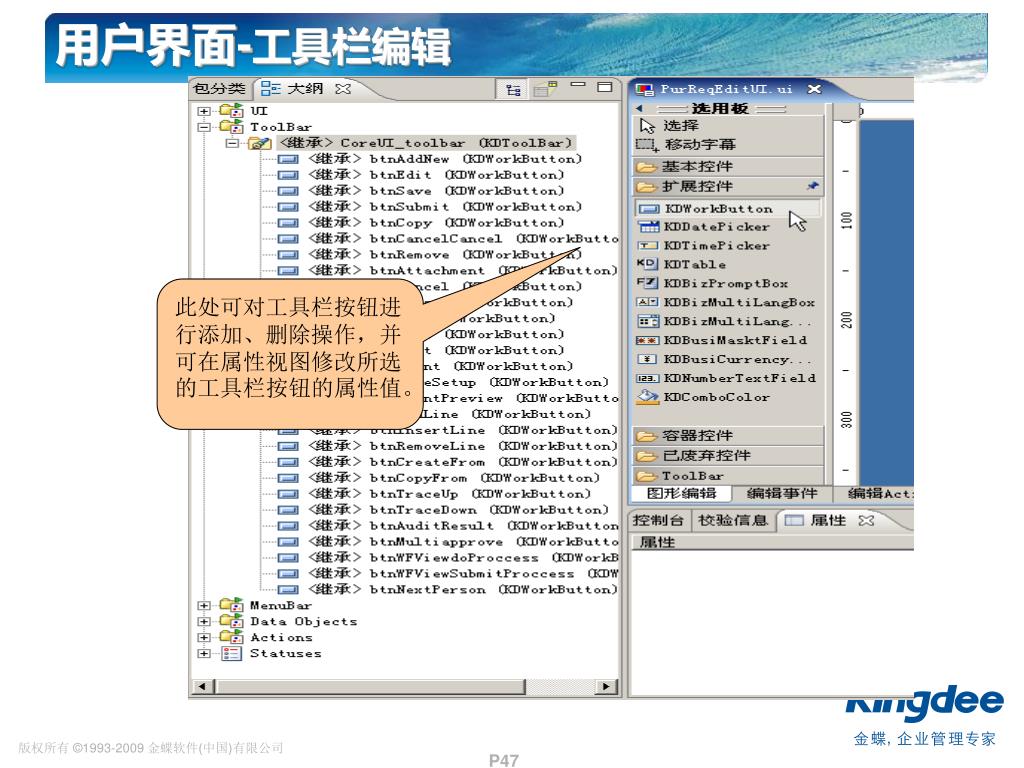

用户界面-工具栏编辑 此处可对工具栏按钮进行添加、删除操作，并可在属性视图修改所选的工具栏按钮的属性值。

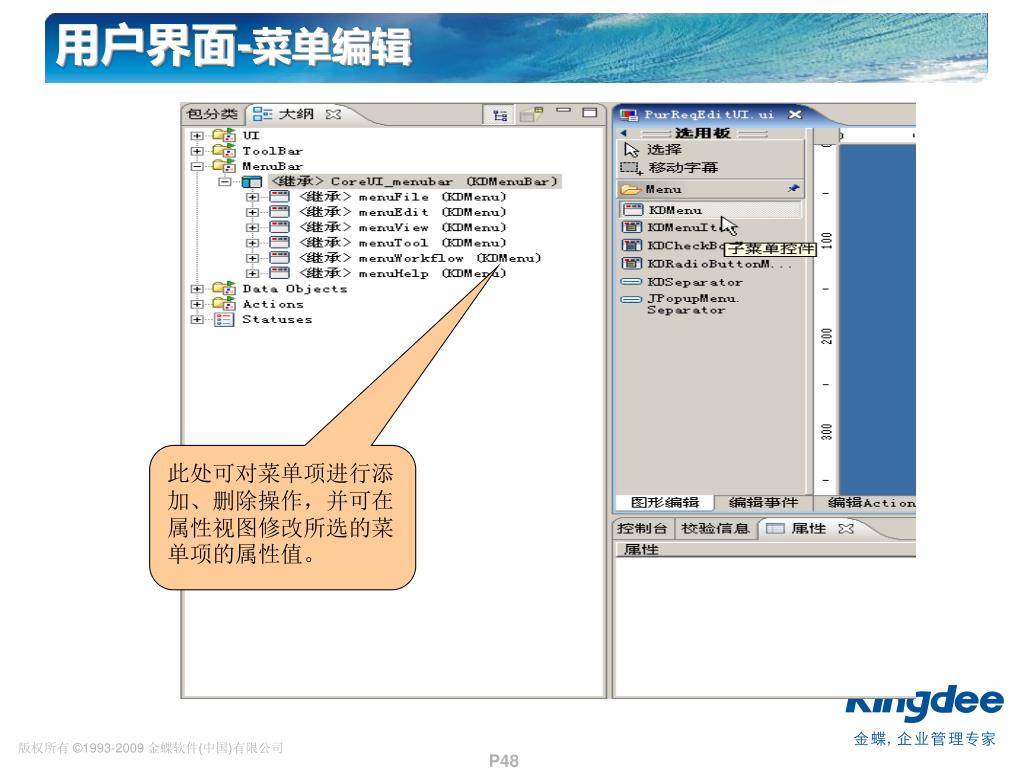

用户界面-菜单编辑 此处可对菜单项进行添加、删除操作，并可在属性视图修改所选的菜单项的属性值。

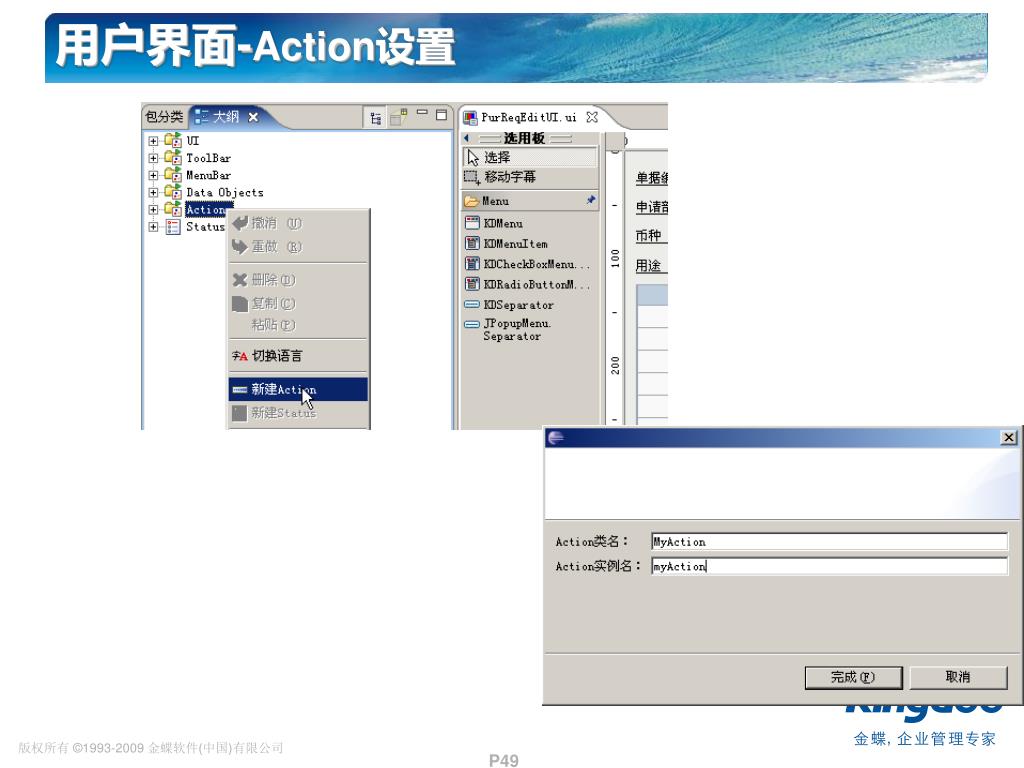

用户界面-Action设置

用户界面-界面状态设置 设置各类Status下界面的状态信息。

BOS Studio 开发指南
