  1. 超声微泡造影剂(白蛋白、表面活性剂、特别是高分子材料)超声微泡造影剂(白蛋白、表面活性剂、特别是高分子材料) 高倍镜下(×400倍)所见的白蛋白微泡造影剂,图中最小刻度为10μm 高分子材料-聚乳酸/羟基乙酸(PLGA)超声微泡造影剂,微泡大小均匀,直径1-2个微米 为进一步连接肿瘤抗体和包裹抗肿瘤基因等奠定了基础

  2. 将磷脂酰乙醇胺(PE)分子嵌入造影剂表面 含PE-NBD的表面活性剂类超声造影剂[磷脂酰乙醇胺(PE)]可以作为联接抗体的锚分子;荧光染料(NBD)发绿色荧光 为造影剂连接肿瘤抗体奠定了基础

  3. 将荧光素包裹入微泡造影剂内 包裹有荧光素的微泡造影剂在超声波的作用下发生破裂,通过荧光显微镜可见微泡破裂释放的荧光 为造影剂包裹基因或药物奠定了基础

  4. “UGT1025型超声基因转染治疗仪”和“DFY型超声图像定量分析诊断仪”,用于肿瘤治疗和随访“UGT1025型超声基因转染治疗仪”和“DFY型超声图像定量分析诊断仪”,用于肿瘤治疗和随访

  5. 第四节 心脏超声解剖及探测方法

  6. 一、心脏超声解剖

  7. 二、M型超声心动图

  8. (一)原理M型超声心动图为一维超声诊断法。加入慢扫描锯齿波,使组织某一点的反射光点,从左向右移动扫描。(一)原理M型超声心动图为一维超声诊断法。加入慢扫描锯齿波,使组织某一点的反射光点,从左向右移动扫描。

  9. 纵坐标为扫描的空间位置线,表示深度(距离);横坐标为光点扫描时间。此法常与B型超声合用,亦可单独使用。纵坐标为扫描的空间位置线,表示深度(距离);横坐标为光点扫描时间。此法常与B型超声合用,亦可单独使用。

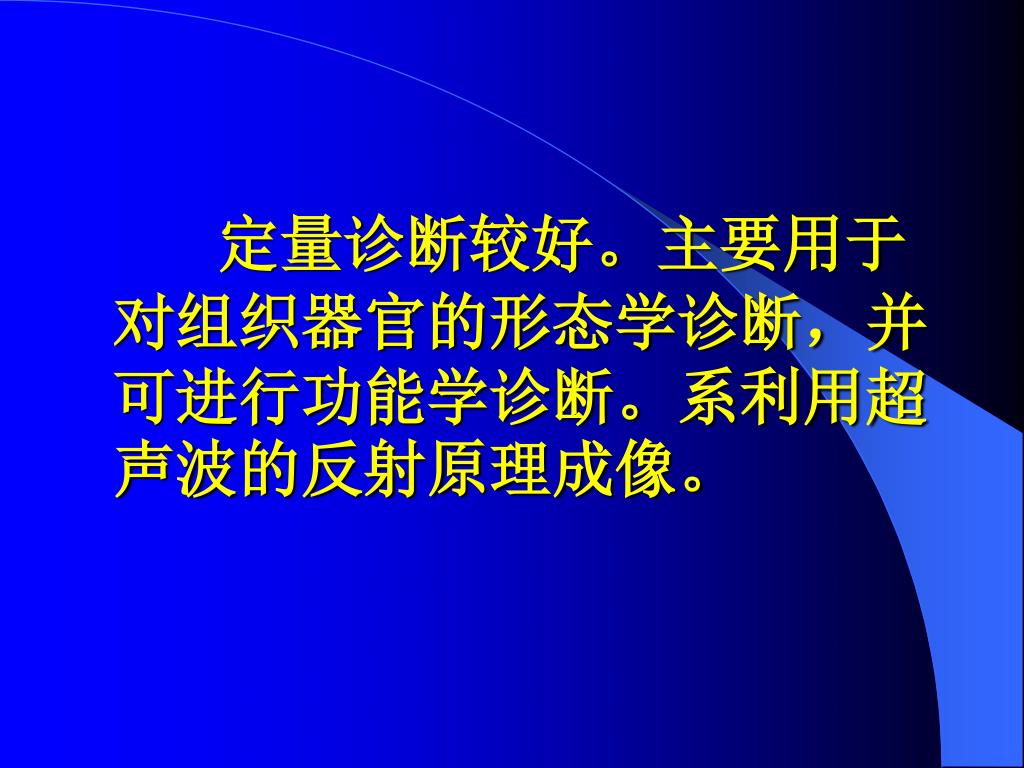

  10. 定量诊断较好。主要用于对组织器官的形态学诊断,并可进行功能学诊断。系利用超声波的反射原理成像。定量诊断较好。主要用于对组织器官的形态学诊断,并可进行功能学诊断。系利用超声波的反射原理成像。

  11. (二)检查方法1、探查区:胸骨旁区(胸骨左缘3-5肋间)、心尖区、剑突下区、胸骨上区。常用为胸骨旁区。(二)检查方法1、探查区:胸骨旁区(胸骨左缘3-5肋间)、心尖区、剑突下区、胸骨上区。常用为胸骨旁区。

  12. 2、胸骨旁区探查分区及心尖、二尖瓣、主动脉瓣波群 在胸骨左缘3-4肋间探测,可探测到1、2(2a及2b)、3、4区。

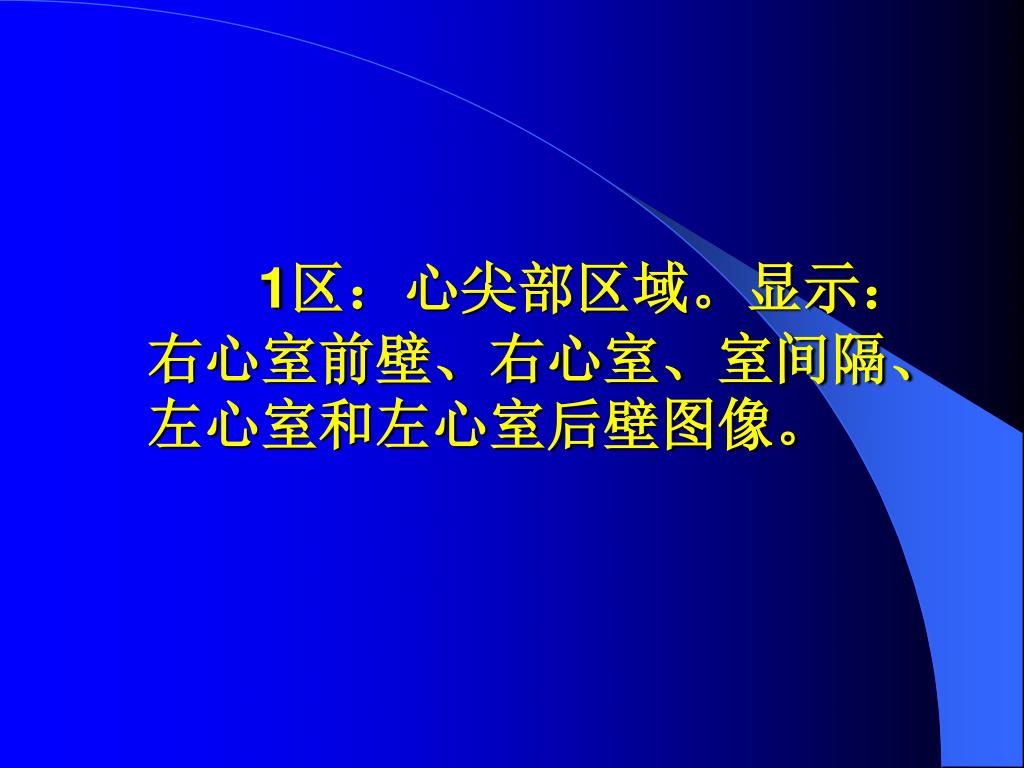

  13. 1区:心尖部区域。显示:右心室前壁、右心室、室间隔、左心室和左心室后壁图像。

  14. 2区:二尖瓣区域。显示:右心室前壁、右心室、室间隔(正常人室间隔活动曲线收缩期向后,厚度增加;舒张期向前,厚度减小。室间隔的活动方向与左室后壁呈逆向运动)、二尖瓣前后叶、左心室和左心室后壁图像。

  15. 正常二尖瓣呈双峰、镜相。E峰为左心室舒张早期,F点为左心室舒张中期,A峰为左心室舒张晚期(左心房收缩);正常二尖瓣呈双峰、镜相。E峰为左心室舒张早期,F点为左心室舒张中期,A峰为左心室舒张晚期(左心房收缩);

  16. AC段为左心室收缩,二尖瓣关闭,CD段为左心室收缩期(含收缩早、中、晚期),DE段为左心室舒张,二尖瓣开放。

  17. 3区:左心室流出道区域。显示:右心室前壁、右心室、室间隔、左心室流出道、二尖瓣前叶、左心房和左心房后壁图像。

  18. 4区:主动脉根部区域。显示右心室前壁、右心室流出道、主动脉根部前壁、主动脉右冠瓣和无冠瓣(六边形盒样,收缩期主动脉瓣开放,起始点为K点,位于心电图R波及第一心音之后,射血期开始;

  19. 心电图T波之后,心脏舒张,主动脉瓣关闭,射血期结束,闭合点称G点,恰当第二心音处)、主动脉根部后壁、左心房和左心房后壁图像。正常时,右心室流出道内径:主动脉根部内径:左心房内径大致为1:1:1。心电图T波之后,心脏舒张,主动脉瓣关闭,射血期结束,闭合点称G点,恰当第二心音处)、主动脉根部后壁、左心房和左心房后壁图像。正常时,右心室流出道内径:主动脉根部内径:左心房内径大致为1:1:1。

  20. 三、切面超声心动图 (一)原理为B型超声诊断法,也称二维超声心动图。辉度调制型。以不同光点表示界面反射信号强弱。反射强则亮,反之则暗。称为灰阶成像。可显示脏器二维切面的活动图像,为实时显像。

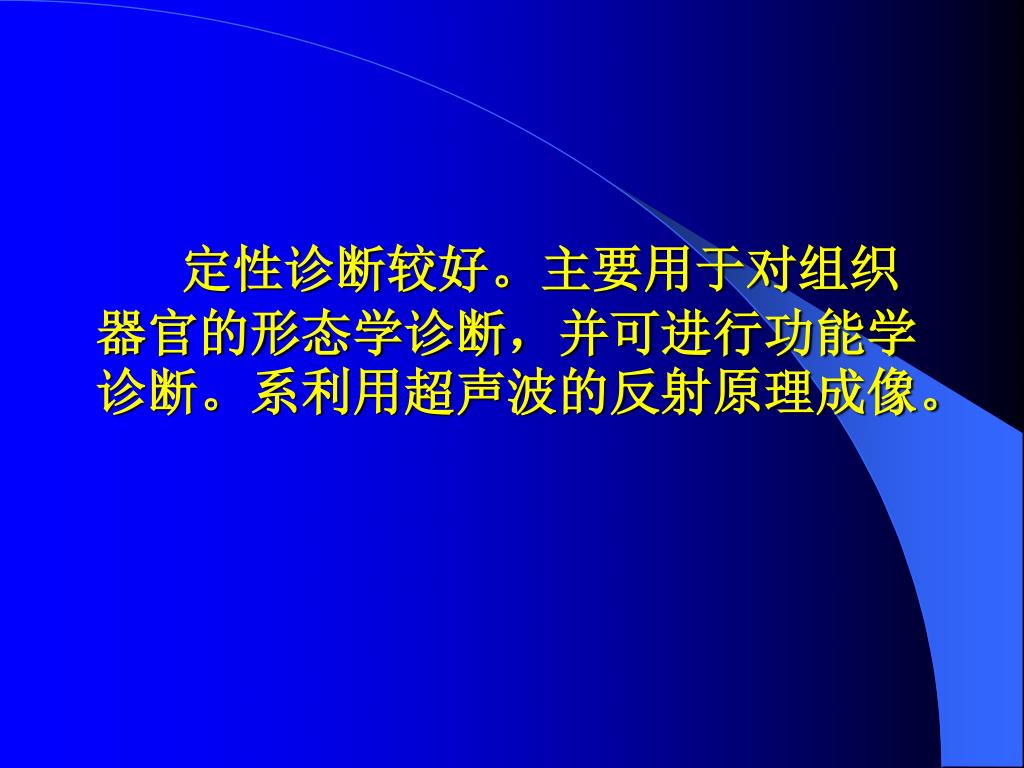

  21. 定性诊断较好。主要用于对组织器官的形态学诊断,并可进行功能学诊断。系利用超声波的反射原理成像。定性诊断较好。主要用于对组织器官的形态学诊断,并可进行功能学诊断。系利用超声波的反射原理成像。

  22. (二)探查区同M型超声诊断法。有胸骨旁区(胸骨左缘3-4肋间)、心尖区、剑突下区、胸骨上区。常用为胸骨旁区。(二)探查区同M型超声诊断法。有胸骨旁区(胸骨左缘3-4肋间)、心尖区、剑突下区、胸骨上区。常用为胸骨旁区。

  23. (三)心脏的长短轴与切面为便于理解,记住8个字:长短、前后、左右、上下。(三)心脏的长短轴与切面为便于理解,记住8个字:长短、前后、左右、上下。

  24. 长短:指心脏的长、短轴。长轴:二维超声检查时,二维声束由心底至心尖方向切探,与人体的长轴有30-45度的角度;短轴:二维声束由与长轴方向垂直的方向切探。长短:指心脏的长、短轴。长轴:二维超声检查时,二维声束由心底至心尖方向切探,与人体的长轴有30-45度的角度;短轴:二维声束由与长轴方向垂直的方向切探。

  25. 前后:指二维超声探查心脏时采用的冠状切面。前后:指二维超声探查心脏时采用的冠状切面。

  26. 左右:指二维超声探查心脏时采用的失状切面。左右:指二维超声探查心脏时采用的失状切面。

  27. 上下:指二维超声探查心脏时采用的横切面。

  28. (四)最常用的探查切面1、左室长轴观(左心室长轴失状切面)探头置于胸骨左缘3、4肋间,示标指向受检者头侧,探测方位与右胸锁关节至左乳头肌连线平行(探测平面与心脏长轴平行)。从前至后,从左至右可显示:(四)最常用的探查切面1、左室长轴观(左心室长轴失状切面)探头置于胸骨左缘3、4肋间,示标指向受检者头侧,探测方位与右胸锁关节至左乳头肌连线平行(探测平面与心脏长轴平行)。从前至后,从左至右可显示:

  29. 右心室前壁、右心室、室间隔、主动脉根部前壁(室间隔膜部与主动脉根部前壁相连)、左心室、左心室流出道、主动脉右冠瓣和无冠瓣、二尖瓣前后叶、主动脉根部后壁(与二尖瓣前叶相连)、左心房、左心房后壁(与二尖瓣后叶相连)。右心室前壁、右心室、室间隔、主动脉根部前壁(室间隔膜部与主动脉根部前壁相连)、左心室、左心室流出道、主动脉右冠瓣和无冠瓣、二尖瓣前后叶、主动脉根部后壁(与二尖瓣前叶相连)、左心房、左心房后壁(与二尖瓣后叶相连)。

  30. 胸骨旁左室长轴切面
