  1. 7．トランジスタ増幅の実際 1．基本増幅回路の問題と対策 2．定量的な取り扱い方 3．特性図を用いて動作を考える

  2. 練習問題1 つぎの文章のの中に適することばを入れ・文章を完成しなさい。 　図はトランジスタの基本増幅器ですが、この回路には、つぎのような問題点があります。 （1） 　　　　　特性が湾曲しているため、が発生します。 （2）　　　　　　特性の立ち上がりが急激であるため、が不安定になりがちです。 　そこで、一般にはこれを解決するために，エミッタに抵抗を挿入しています。 （3）エミッタに抵抗を挿入することによって、いろいろな利点が生じますが、 　　同時に欠点も生じてきます。 　　エミッタに抵抗を挿入することによって生じる最大の欠点は， が低下することです。

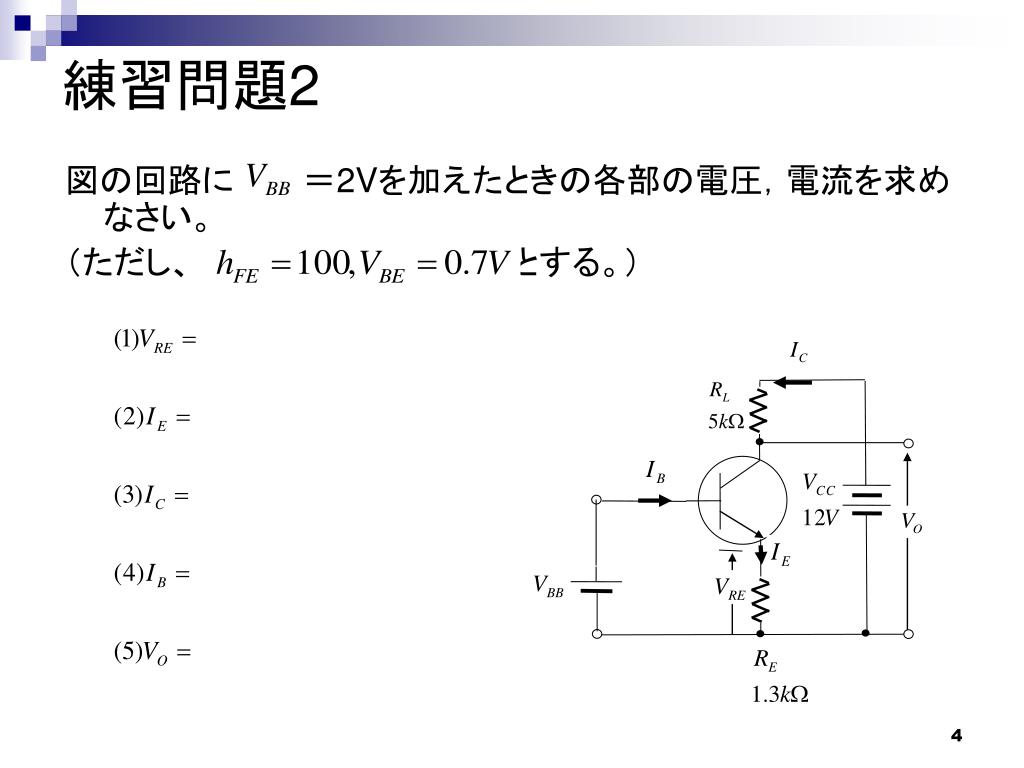

  3. 練習問題2 図の回路に　　　＝2Vを加えたときの各部の電圧，電流を求めなさい。 （ただし、　　　　　　　　　　　　　　とする。）

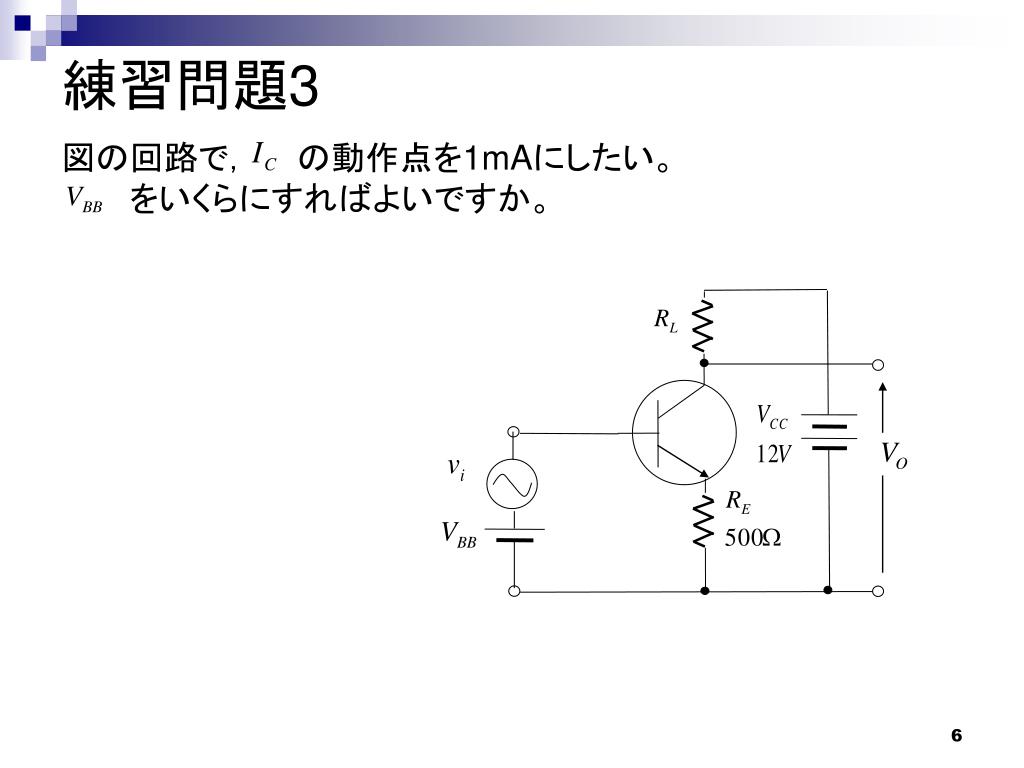

  4. 練習問題3 図の回路で，　　の動作点を1mAにしたい。 　　　をいくらにすればよいですか。

  5. 練習問題4 図の回路で， の動作点を1mAにしたい。 をいくらにすればよいですか。

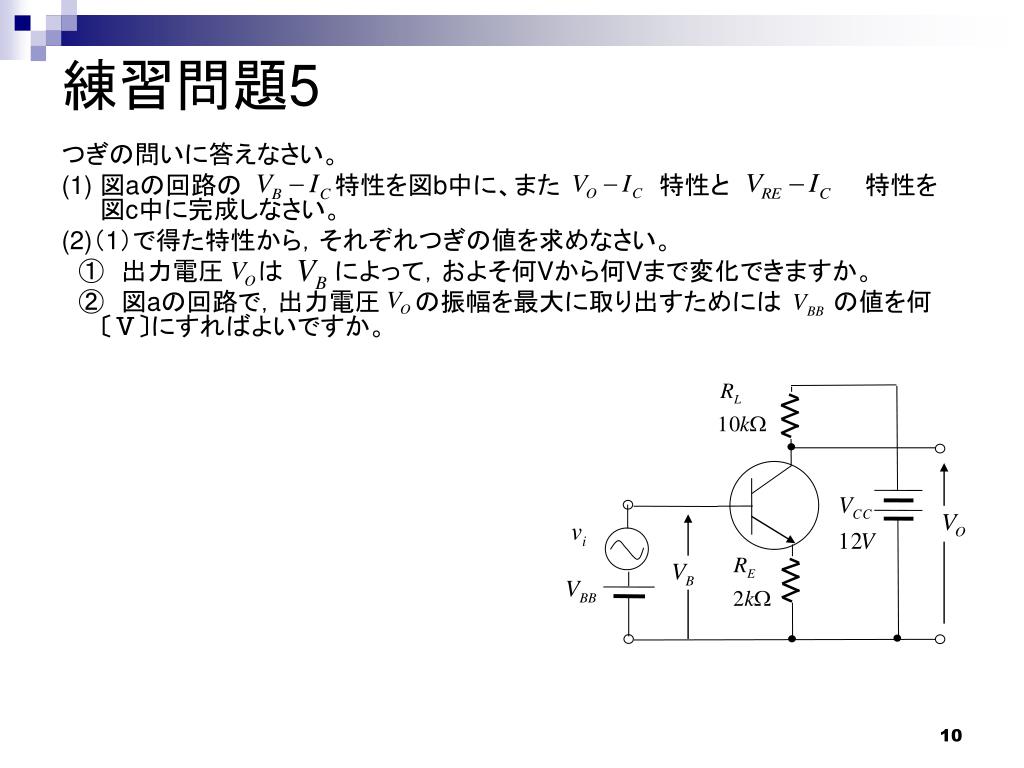

  6. 練習問題5 つぎの問いに答えなさい。 (1) 図aの回路の 特性を図b中に、また　　 特性と 特性を図c中に完成しなさい。 (2)（1）で得た特性から，それぞれつぎの値を求めなさい。 　①　出力電圧　　は　　　によって，およそ何Vから何Vまで変化できますか。 　②　図aの回路で，出力電圧　　の振幅を最大に取り出すためには　　　の値を何〔Ⅴ〕にすればよいですか。

  7. 1.2 1.0 1.0 0.8 0.8 0.6 0.6 0.4 0.4 0.2 0.2 5 10 0.7 2.0 3.0 1.0
