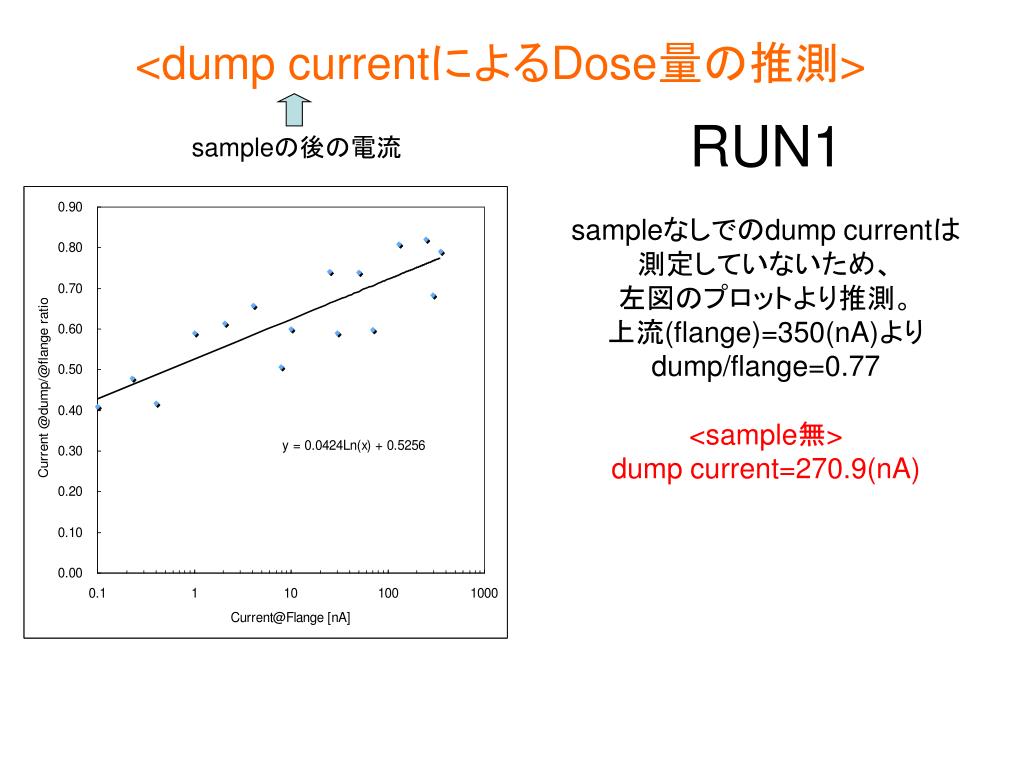

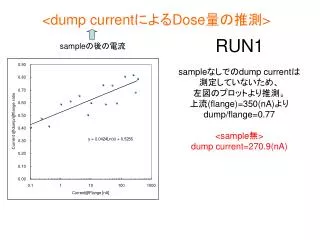

  1. <dump currentによるDose量の推測> RUN1 sampleの後の電流 sampleなしでのdump currentは 測定していないため、 左図のプロットより推測。 上流(flange)=350(nA)より dump/flange=0.77 <sample無> dump current=270.9(nA)

  2. RUN1 sample有りでのdump currentを 横軸：時間、 縦軸：dump current でプロットした。 これを近似直線でfitさせたところ、 初期値がaboutであったので 下図の最初の1サイクルの平均をとったものを 初期値Iiとする。 拡大 照射時間:28196(s) 初期値Ii=1.05*E-7(A) mean=1.04*E-7(A) <sample無しでの照射量> 4.77e16(p)/8.8(cm2)=5.42e15 p/cm2 Expected=7.01e15 p/cm2 0.77

  3. RUN2 sample無し sample有 <sample無> 平均電流Ino=2.901*E-7(A) <sample有> 照射時間:8056(s) 初期値Ii=1.11*E-7(A) mean=1.112*E-7(A) sample有の拡大 <sample無しでの照射量> 1.46e16(p)/8.8(cm2)=1.66e15 p/cm2 Expected=2.0e15 p/cm2 0.73

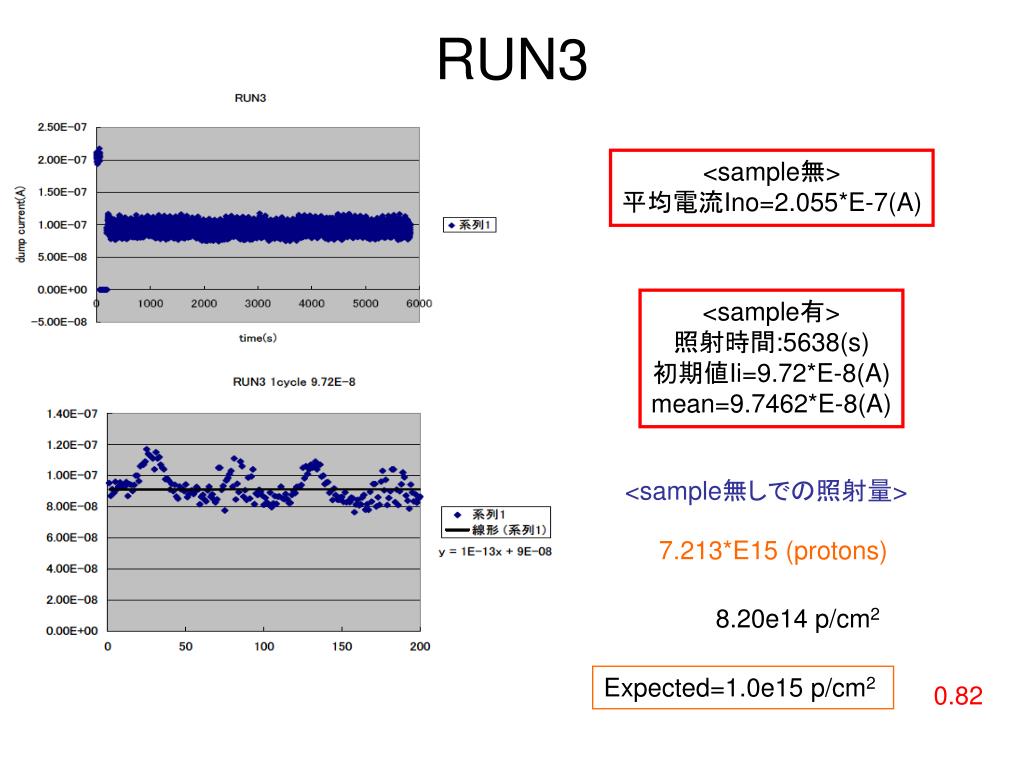

  4. RUN3 <sample無> 平均電流Ino=2.055*E-7(A) <sample有> 照射時間:5638(s) 初期値Ii=9.72*E-8(A) mean=9.7462*E-8(A) <sample無しでの照射量> 7.213*E15 (protons) 8.20e14 p/cm2 Expected=1.0e15 p/cm2 0.82

  5. RUN4 <sample無> 平均電流Ino=1.049*E-7(A) RUN4,5は電流値の変動が あまり見られなかったので、 初期値は近似直線のものを使った。 <sample有> 照射時間:5421(s) 初期値Ii=7*E-8(A) mean=6.976*E-8(A) <sample無しでの照射量> 3.56*E15 (protons) 4.05e14 p/cm2 Expected=5.0e14 p/cm2 0.81

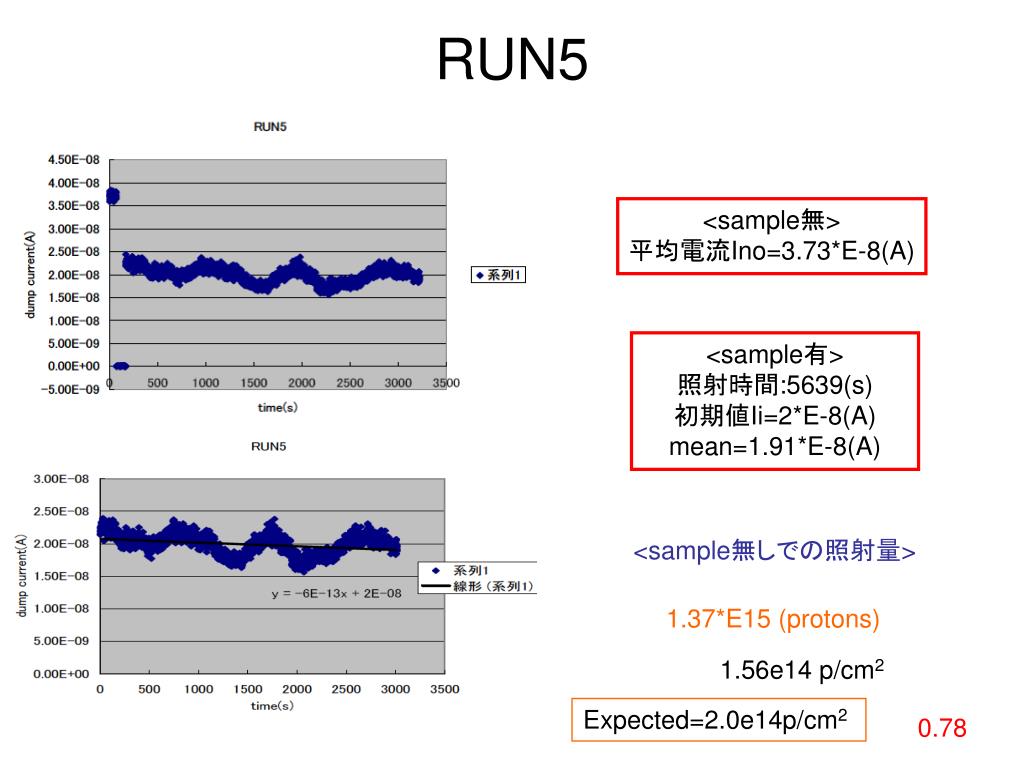

  6. RUN5 <sample無> 平均電流Ino=3.73*E-8(A) <sample有> 照射時間:5639(s) 初期値Ii=2*E-8(A) mean=1.91*E-8(A) <sample無しでの照射量> 1.37*E15 (protons) 1.56e14 p/cm2 Expected=2.0e14p/cm2 0.78

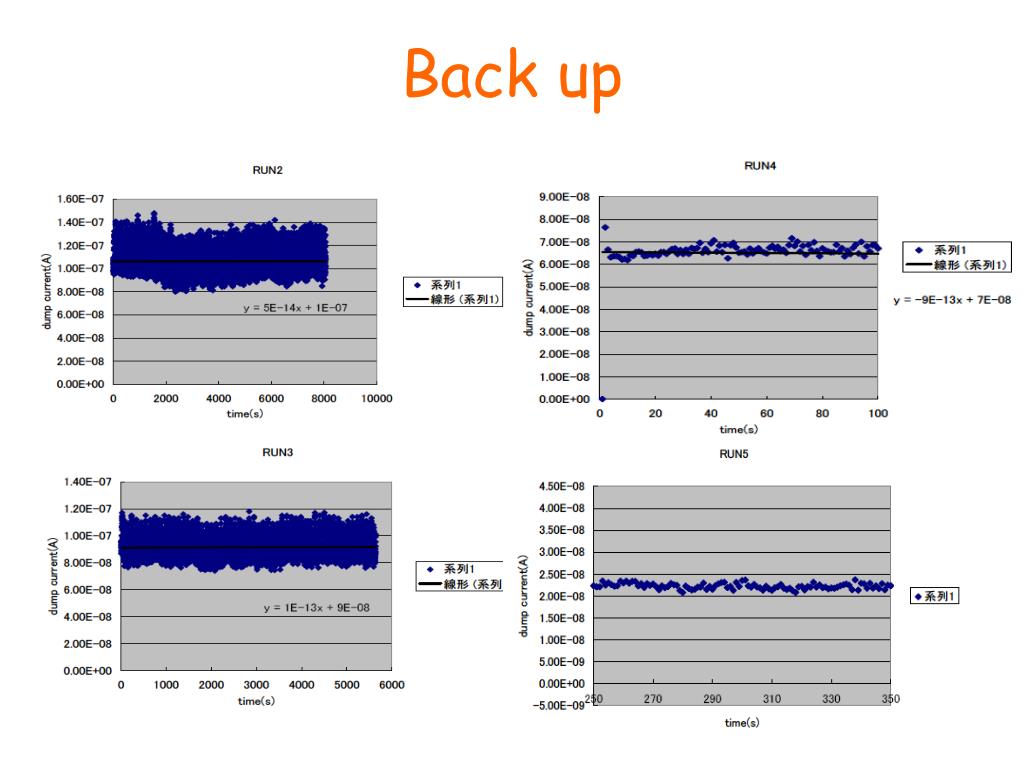

  7. Back up

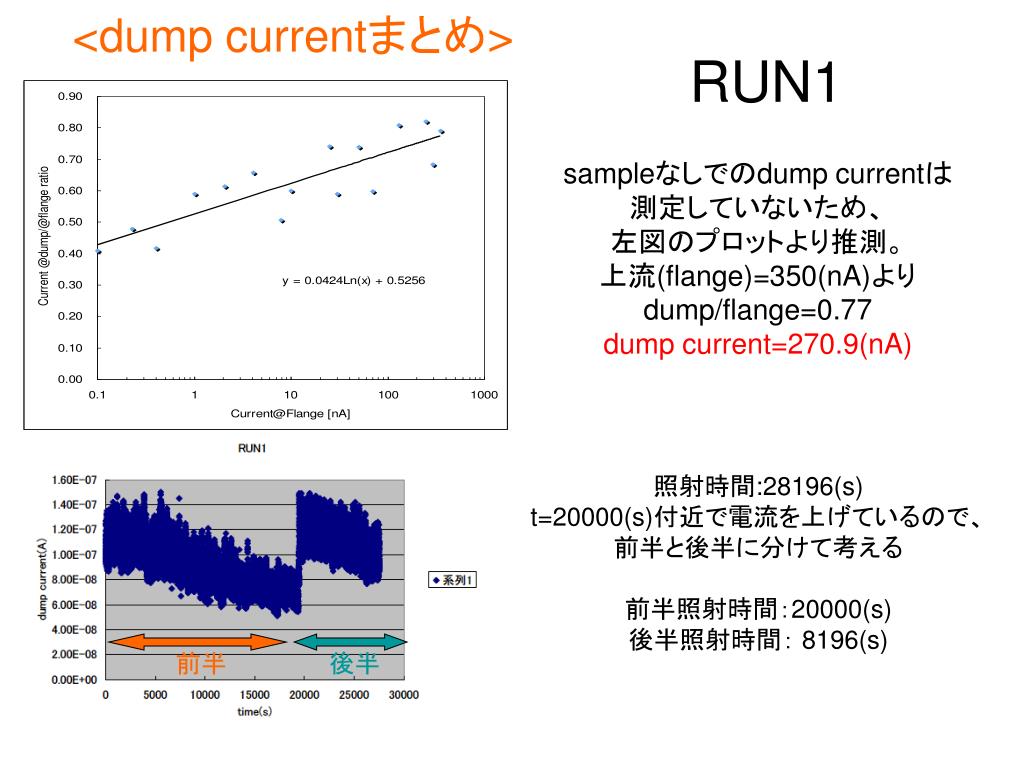

  8. <dump currentまとめ> RUN1 sampleなしでのdump currentは 測定していないため、 左図のプロットより推測。 上流(flange)=350(nA)より dump/flange=0.77 dump current=270.9(nA) 照射時間:28196(s) t=20000(s)付近で電流を上げているので、 前半と後半に分けて考える 前半照射時間：20000(s) 後半照射時間： 8196(s) 前半 後半

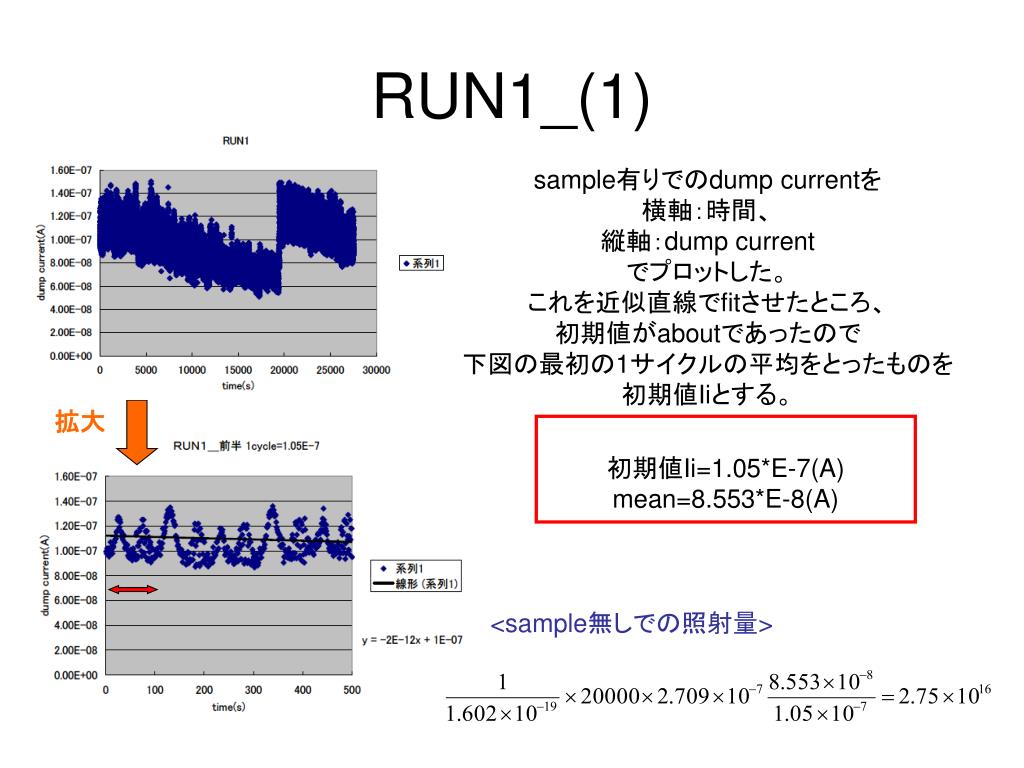

  9. RUN1_(1) sample有りでのdump currentを 横軸：時間、 縦軸：dump current でプロットした。 これを近似直線でfitさせたところ、 初期値がaboutであったので 下図の最初の1サイクルの平均をとったものを 初期値Iiとする。 拡大 初期値Ii=1.05*E-7(A) mean=8.553*E-8(A) <sample無しでの照射量>

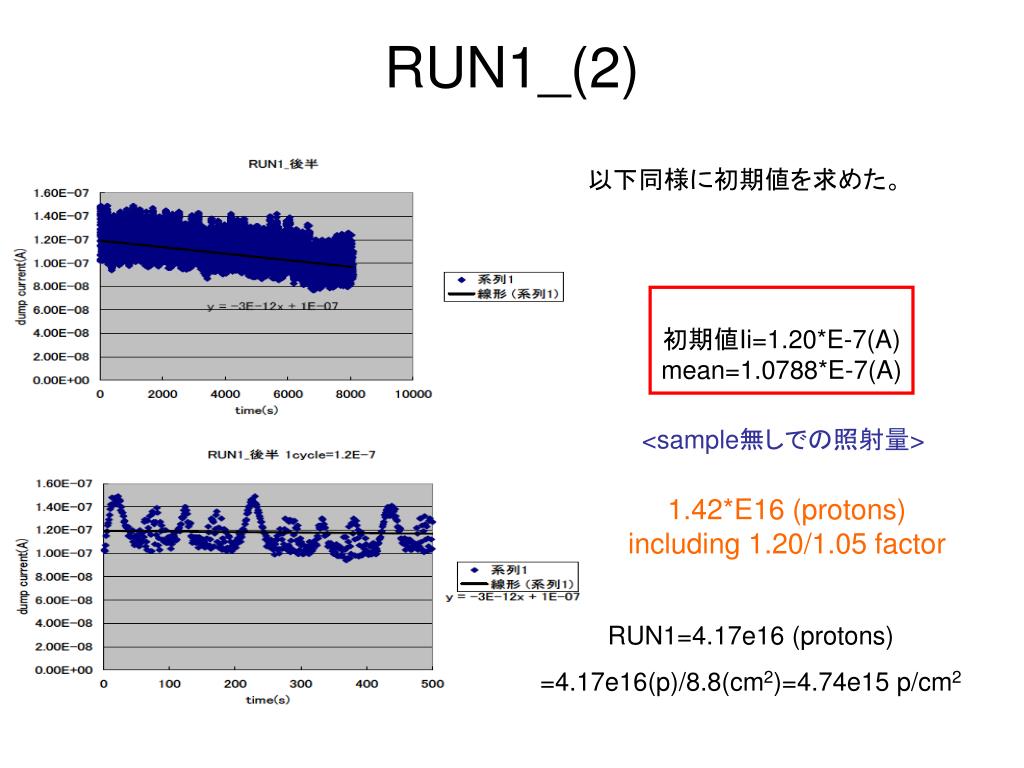

  10. RUN1_(2) 以下同様に初期値を求めた。 初期値Ii=1.20*E-7(A) mean=1.0788*E-7(A) <sample無しでの照射量> 1.42*E16 (protons) including 1.20/1.05 factor RUN1=4.17e16 (protons) =4.17e16(p)/8.8(cm2)=4.74e15 p/cm2
