วงจรแบ่งแรงดันไฟดีซี

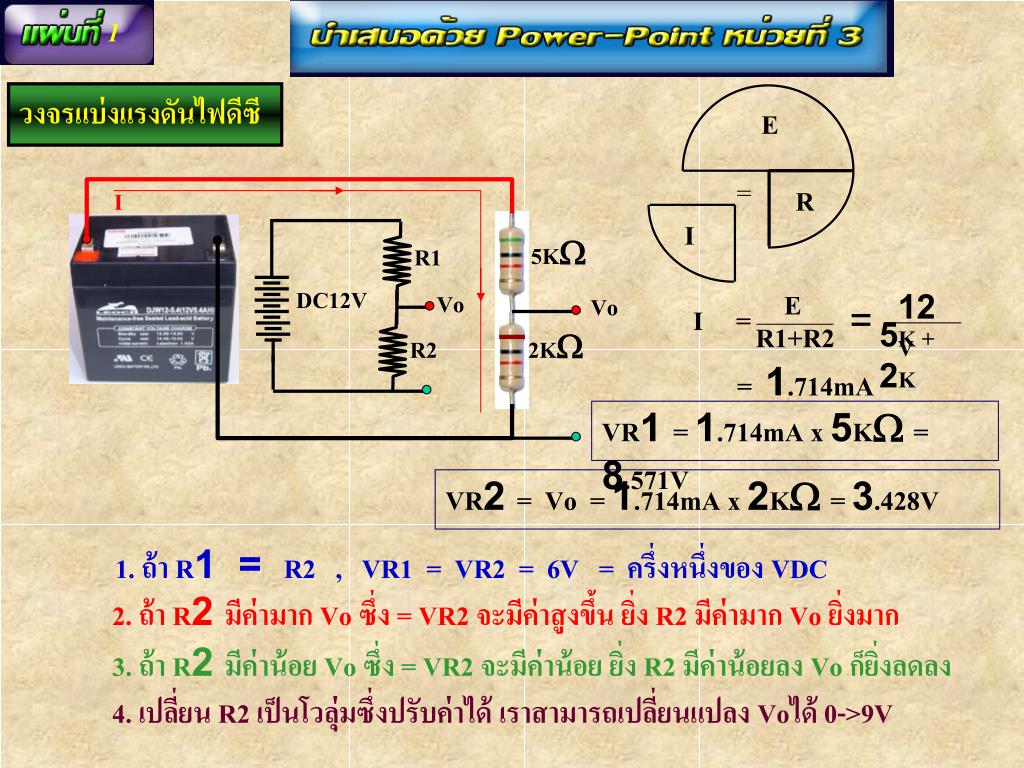

I. 5K W. R1. DC12V. E. Vo. Vo. 12V. I. E. I =. =. =. R1+R2. 5K + 2K. R. R2. 2K W. 1. วงจรแบ่งแรงดันไฟดีซี. = 1.714mA. VR1 = 1.714mA x 5K W = 8.571V. VR2 = Vo = 1.714mA x 2K W = 3.428V. 1. ถ้า R1 = R2 , VR1 = VR2 = 6V = ครึ่งหนึ่งของ VDC.

gitano
Télécharger la présentation

วงจรแบ่งแรงดันไฟดีซี

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. I 5KW R1 DC12V E Vo Vo 12V I E I = = = R1+R2 5K + 2K R R2 2KW 1 วงจรแบ่งแรงดันไฟดีซี = 1.714mA VR1 = 1.714mA x 5KW = 8.571V VR2 = Vo = 1.714mA x 2KW = 3.428V 1. ถ้า R1 = R2 , VR1 = VR2 = 6V = ครึ่งหนึ่งของ VDC 2. ถ้า R2 มีค่ามาก Vo ซึ่ง = VR2 จะมีค่าสูงขึ้น ยิ่ง R2 มีค่ามาก Vo ยิ่งมาก 3. ถ้า R2 มีค่าน้อย Vo ซึ่ง = VR2 จะมีค่าน้อย ยิ่ง R2 มีค่าน้อยลง Vo ก็ยิ่งลดลง 4. เปลี่ยน R2 เป็นโวลุ่มซึ่งปรับค่าได้ เราสามารถเปลี่ยนแปลง Voได้ 0->9V

  2. E 6V = 3W R = = 2A I 1MW Varicab P 12W I = = 2A = 6V E 0->12V DC12V 0.1uF RB หลอด 6V 12W R2 L Varicab 12V แบตเตอรี่แห้ง 2 2 กำลังวัตต์ R = I R = 2 A 3W = 4 x 3 = 12W เราเลือกR 20W 2 การประยุกต์ใช้งาน P = EI R 20W 3W กระแสในวงจร = 2A โวลท์ตกคล่อม R = 6V

  3. Iรวม I2 I1 1KW 3KW - - + + 12V 12V 12V 12V E E E E = = = = I2 = I1 = I1 = I2 = I รวม = I1 + I2 =12mA+4mA I รวม = I1 + I2 =3mA+6mA Iรวม R R R R 1KW 4KW 3KW 2KW I2 = 6mA = 3mA = 12mA = 4mA = 16mA = 9mA I1 4KW 2KW - + - + - + - + 3 I รวมแบ่งเป็นกระแส I1 &I2 แบ่ง I1 & I2 เท่าไรขึ้นกับค่า R1 & R2 วงจรแบ่งกระแสไฟดีซี

  4. 20V Rm = 2KW Voltเต็มสเกล=20V I เต็มสเกล = = 10mA 2KW โวลท์เต็มสเกลเปลี่ยนไป = 100V R1 ต้องแบ่งโวลท์ไว้ = 80V 20V + + E 80V = 8KW R1 = = I 10mA + R1 Rm = 2KW กระแสเต็มสเกล 20mA 100V 2 2 ขนาดR1 = (10mA) 8KW = 100mW ขนาดR1 = (80mA) 500W = 3.2W + + 20mA 2KW x 20mA 100mA Rm Ifs Rsh = = Ish 80mA Rsh + 4 การประยุกต์แบ่งโวลท์และกระแส(Voltage divider & Current divider ที่ใช้กับ ดีซีมิเตอร์ ในที่นี้เราเลือก Rขนาด 1/2W สเกลเปลี่ยนไปเป็น 100mA Rsh ต้องแบ่งกระแสไป 80mA Rm Ifs(เต็มสเกล) = Ish Rsh = 500W ในที่นี้เราเลือก Rขนาด 5W

  5. 1KW 2KW B A R3 R1 + VBB 0 1 1 2 2 บริดจ์บาลานซ์เมื่อ - R2 R4 R3 R1 = R4 R2 10KW 5KW เมื่อบริดจ์ไม่บาลานซ์ เมื่อบริดจ์บาลานซ์ VBB I ในวงจร = VBB R3 + R4 R4 R2 R2 I ในวงจร = VBB VBB VBB VA = = R3 R1 + R2 R1 R3 + R4 1 R1 + R2 R1 + R2 2 + + B A VBB 0 VBB 0 1 1 1 R4 2 2 2 VBB VB = - - R2 R3 + R4 VBB VBB R4 R4 R2 VA = VB = R1 + R2 R3 + R4 R3 R1 = เมื่อบริดจ์บาลานซ์ R4 R2 5 ดีซี วิตสโตนบริดจ์ กระแสมิเตอร์ชี้ตรง 0 เมื่อบริดจ์บาลานซ์ ถ่านดีซี 9 Volt การหาโวลท์ VA การหาโวลท์ VB VA = VB VA จะไม่เท่ากับ VB R2R3+R2R4 = R1R4 +R2R4 R2R3 = R1R4 ถ้า VA >VB เข็มเบนไป ขวามือ VB = I R4 VA = I R2 ถ้า VB >VA เข็มเบนไป ซ้ายมือ

  6. 6 การประยุกต์ใช้งาน ดีซีวิตสโตนบริดจ์
