  1. Menetmérés

  2. Menetek legfontosabb jellemzői • Külső (névleges) átmérő (d, D) • Középátmérő (d2, D2) • Magátmérő (d3,D1) • Menetemelkedés (P) • Szelvényszög (α)

  3. Menetprofilok élesmenet Wwhitworth Mmetrikus Tr trapéz S fűrész Rd zsinór

  4. A csavarmenetek méretmegadása • A menet jelének a felépítése a következő: • a menetszelvény betűjele (szabványosított jel, például M, Tr, G); • a jellemző méret, • a menetemelkedés (L); • a menetosztás (P); • a menetemelkedés iránya (LH, ha bal emelkedésű, indokolt esetben a jobb emelkedés jele RH); • a kiegészítő jelek: • - a tűrésosztály a vonatkozó nemzetközi szabvány szerint; • - a menet becsavarási hossza (S, L, N).

  5. A csavarmenetek méretmegadása M 200 x 6 (P2) LH Menetemelkedés iránya Menetosztás Menetemelkedés Névleges átmérő Metrikus menet

  6. A csavarmenetek méretmegadásaPéldák • M24 normál emelkedésű, egybekezdésű metrikus jobbmenet • M24x1 1mm emelkedésű, egybekezdésű metrikus jobbmenet (finommenet) • M12 LH normál emelkedésű, egybekezdésű metrikus balmenet • M36x3(P1,5) 3mm emelkedésű, kétbekezdésű metrikus jobbmenet

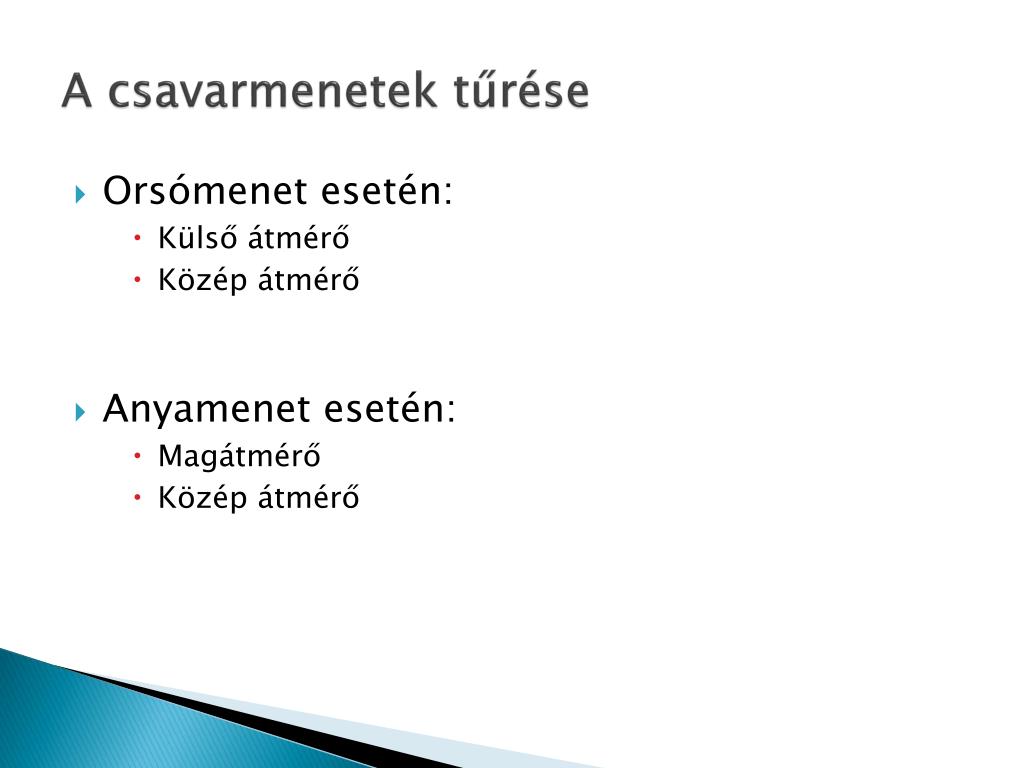

  7. A csavarmenetek tűrése • Orsómenet esetén: • Külső átmérő • Közép átmérő • Anyamenet esetén: • Magátmérő • Közép átmérő

  8. A csavarmenetek tűrése

  9. A csavarmenetek tűrése Megadás rajzon: Tr20x4 – 7g6g Az orsómenet külső átmérőjének tűrése Az orsómenet középátmérőjének tűrése

  10. A csavarmenetek tűrése Megadás rajzon: Tr20x4 – 5H6H Az anyamenet magátmérőjének tűrése Az anyamenet középátmérőjének tűrése

  11. Külső átmérő mérése • Tolómérővel • Mikrométerrel szűk tűrésmező esetén

  12. Középátmérő mérése • Menetmikrométerrel

  13. Középátmérő mérése • Mérőcsapokkal

  14. Magátmérő mérése • Menetmikrométerrel

  15. Menetemelkedés mérése • Menetfésűvel
