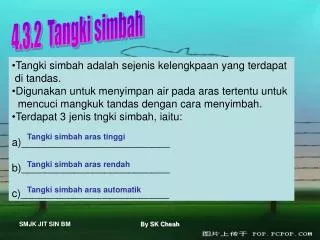

  1. 4.3.2 Tangki simbah • Tangki simbah adalah sejenis kelengkpaan yang terdapat • di tandas. • Digunakan untuk menyimpan air pada aras tertentu untuk • mencuci mangkuk tandas dengan cara menyimbah. • Terdapat 3 jenis tngki simbah, iaitu: • a)_________________________ • b)_________________________ • c)_________________________ Tangki simbah aras tinggi Tangki simbah aras rendah Tangki simbah aras automatik By SK Cheah

  2. By SK Cheah

  3. Terdapat pelbagai bentuk dan saiz tangki simbah. • Fungsi tangki simbah ialah menyimpan air dalam kadar tertentu dan kemudiannya disimbah keluar untuk membersihkan mangkuk tandas. • Biasanya tangki simbah aras tinggi digunakan bersama mangkuk tandas jenis cangkung dan tangki simbah aras rendah digunakan bersama mangkuk tandas jenis duduk. • Tangki simbah jenis automatik biasanya hanya terdapat di bilik air lelaki sahaja. Kini, tangki simbah ini juga terdapat dalam tandas jenis duduk. By SK Cheah

  4. Bahagian utama tangki simbah By SK Cheah

  5. Paip alur masuk mengalirkan bekalan air ke dalam tangki hingga ke paras tertentu. • Paip alur kelur dihubungkan terus ke mangkuk tandas. Paip ini dikenali sebagai paip simbah. • Pelampung akan mengapung di permukaan air. Apabila paras air turun, lengan pelampung turut menurun. Keadaan ini akan menyebabkan injap bebola terbuka. • Injap bebola berfungsi mengagwal aliran air ke dalam tangki simbah. Apabila injap bebola terbuka, ia akan membenarkan air mengalir ke dalam tangki simbah dan menutup muncung alur masuk apabila aras air dalam tangki mencukupi. • Injap gegendang berfungsi untuk menolak air masuk ke tiub sifon dan mengalirkan air keluar melalui paip simbah. By SK Cheah

  6. Fungsi bahagian tangki simbah By SK Cheah

  7. operasi tangki simbah By SK Cheah

  8. Pergerakan tuil akan menaikkan plat tertebuk dan injap gegendanng di bawah tiub sifon. • Air akan mengalir masuk ke ruang tiub sifon kerana tekanan dalam tiub sifon lebih rendah. • Air akan memenuhi tiub sifon dan seterusnya mengalir keluar melalui alur keluar dan paip simbah ke mangkuk tandas. • Paras air dalam tangki akan turun dan menyebabkan injap bebola terbuka untuk membenarkan air memasuki tangki. By SK Cheah

  9. Pengedalian Tangki Simbah By SK Cheah

  10. Jika berlaku limpahan pada tangki simbah, ini ungkin disebabkan oleh pelampung yang telag bocor atau pelarasan injap bebola yang tidak betul. • Pelampung yang bocor tidak berupaya terapung di permukaan air. Oleh itu, injap bebola membenarkan air masuk ke dalam tangki sehingga melimpah keluar. • Untuk mengelakkan air melimpah keluar daripada tangki simbah, pelampung yang bocor perlu ditukarkan. By SK Cheah

  11. By SK Cheah

  12. SEKIAN, TERIMA KASIH ! By SK Cheah
