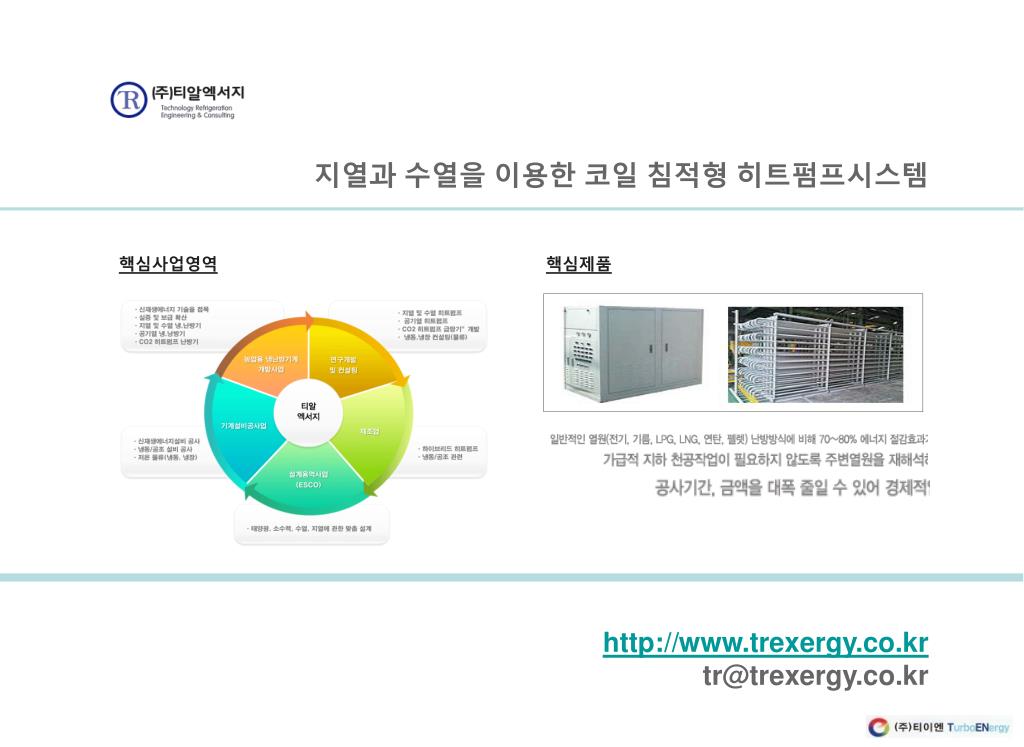

  1. 지열과 수열을 이용한 코일 침적형 히트펌프시스템 핵심사업영역 핵심제품 http://www.trexergy.co.krtr@trexergy.co.kr

  2. 1. 회사개요 2. 코일 침적형 히트펌프 시스템 3. 시스템의 설치 사례 4. 상담문의 및 약도

  3. 1. 회사개요 인사말

  4. 1. 회사개요 연혁

  5. 1. 회사개요 사업분야

  6. 1. 회사개요 핵심기술

  7. 1. 회사개요 핵심기술

  8. 2. 코일 침적형 히트펌프 시스템 코일 침적형 히트펌프 시스템의 원리 1.시스템의 주요장치는 ①압축기, ②응축기, ③과냉/과열, ④팽창변, ⑤증발기로 구성 2. 과냉, 과열시 응축된 냉매를 열원측의 열원을 이용하여 과냉,과열하므로 효율을 향상하는 효과가 있음. 3. 가급적 지하천공작업이 필요하지 않도록 주변 열원을 재해석하여 재생열원이 에너지 저장탱크(물탱크) 에 찾아오는 방식. 4. 공사기간, 공사금액을 기존방식에 비해 대폭 줄일 수 있어 경제적임. 5. 일반적인 열원방식인 열원(전기, 기름, LPG, LNG, 연탄) 난방방식에 비해 70~80% 에너지 절감효과 있고, 또한 공기열원 냉방방식보다도 평균 약 20~30% 에너지 절감효과가 있음. 6. 이 시스템은 지식경제부 제 0604호(2012년 04월 26일) 인증 신기술로 현재 국가기관인 농촌진흥청과 공동으로 실증 실험중으로 난방실험은 완료되었고, 냉방실험중에 있는 기술임> ㎡ ②응축기( ) ③과냉/과열 ① ⑤ 증발기 ④ 팽창변

  9. 2. 코일 침적형 히트펌프 시스템 히트펌프 시스템의 원리 및 특성 비교 3

  10. 2. 코일 침적형 히트펌프 시스템 코일 침적형 히트펌프 시스템의 적용성 공기열원 △T : 약48 ℃ 여름철 : 33 ℃ 겨울철 :-15 ℃ 지표면 지열원 △T : 10 ℃ 지중온도 : 10 ℃ ~ 20 ℃ 5m 냉난방 열원으로 재이용 집단 수처리수 집수정수 지중 순환수 20m 지하상가 빗물저류조 40m 지하철(경전철) 50m • 현장을 답사하여 다양한 열원을 찾아 냄으로써 경제적인 열원 순으로 시스템을 갖출 수 있음. • 버려지는 물을 지중 순환 배관으로 통과시켜 지열 에너지가 보충된 열원 이용 • 물의 순도(혼탁도)에 관게없이 열원으로 이용 할 수 있는 것이 특징 임. 4

  11. 2. 코일 침적형 히트펌프 시스템 실증 운전 모니터링 5

  12. 2. 코일 침적형 히트펌프 시스템 기존 시스템 대비 기술 및 적용성 비교(25RT) 6

  13. 2. 코일 침적형 히트펌프 시스템 지열 히트펌프 시스템의 설치비 비교 에너지원별 난방 연료비 비교 7

  14. 2. 코일 침적형 히트펌프 시스템 경제, 산업적인 파급효과 • 물의 재이용을 촉진하고, 효율적으로 활용 • ㅇ우수 또는 지하수를 버리지 않고 에너지원으로 활용 • ㅇ 하천수, 하수처리수 또는 처리되지 않은 하수로 부터 에너지를 회수하여 집단에너지로 활용 • 배수지, 빗물저류조 등 기존 시설의 다목적화 • ㅇ 종합운동장, 학교, 공공청사 등 지붕면적 1천m2 이상의 시설물에 의무적으로 설치하도록 되어있는 • 빗물저류조 시설을 에너지 설비 용도로 이용 • ㅇ 지하철, 지하상가또는 건축물의 집수정 시설을 에너지 설비 용도로 이용 • 상수도 공급 시설을 에너지 절감 시설 용도로 다변화 • ㅇ 기존의 배관 시설을 이용하여 상수도의 물을 각각의 건축물 에너지열원으로 공급 • ㅇ 지열/수열원을 취득하기 위한 부지확보를 할 필요가 없고, 투자 예산을 획기적으로 줄일 수 있음 • ㅇ 온실가스 – 에너지 절감, 신재생에너지 보급 일반화를 위한 대안으로 검토 할 필요가 있을 것으로 판단. • 수자원의 에너지 자원화 • ㅇ 하천 및 4대강의 수자원은 고유가 시대의 에너지 소비 절감을 위한 정책적 대안이 될 수 있을 것으로 • 판단. 8

  15. 3. 시스템의 설치 사례 농촌진흥청 부산원예시험장 (부산 강서구 강동동 20번지] 시험장 내 지열물탱크 설치 물탱크 내 침적형 코일 시험장 내 유니트 설치 하우스 내 배관 작업 냉매 배관작업 하우스 내 배관 작업 외부 보온 작업 외부 유니트 및 물탱크 시험 운전 가동 9

  16. 3. 시스템의 설치 사례 경남 밀양시 무안면 고라리 765번지 10

  17. 3. 시스템의 설치 사례 고추 비닐 하우스 연탄 갈기 연탄 보일러 열교환 물탱크 지중 설치 열교환용 코일 물탱크 열교환기 온수배관 및 물탱크 작물(고추) 성장 배경 기계실 11

  18. 3. 시스템의 설치 사례 운전일보 12

  19. 3. 시스템의 설치 사례 전기 사용료 ▶ 기간: 2011년 2월 ~ 5월 ▶ 당사 지열히트펌프 및 관련 유틸리티 설치로 월평균 8,500 Kw의 동력이 소요됨. ▶ 기간: 2011년 11월 ~ 12월 ▶ 기간: 2012년 1월 ~ 5월 13

  20. 4. 상담문의 및 약도
