サイクロトロンにおける空間電荷力による ”round beam” 生成のメカニズムについて

サイクロトロンにおける空間電荷力による ”round beam” 生成のメカニズムについて. ビーム物理研究会 2010 於 理研仁科加速器研究センター 2010 年 11 月 12 日. 理研仁科加速器研究センター 加速器研究基盤部 後藤　彰. 内容. 動機と目的 “Round beam” 生成メカニズム 1. サイクロトロンにおける空間電荷効果 2. “Round beam” 生成メカニズムの 定式化 まとめ. 動機と目的. PSI Injector II での例.

greg
Télécharger la présentation

サイクロトロンにおける空間電荷力による ”round beam” 生成のメカニズムについて

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

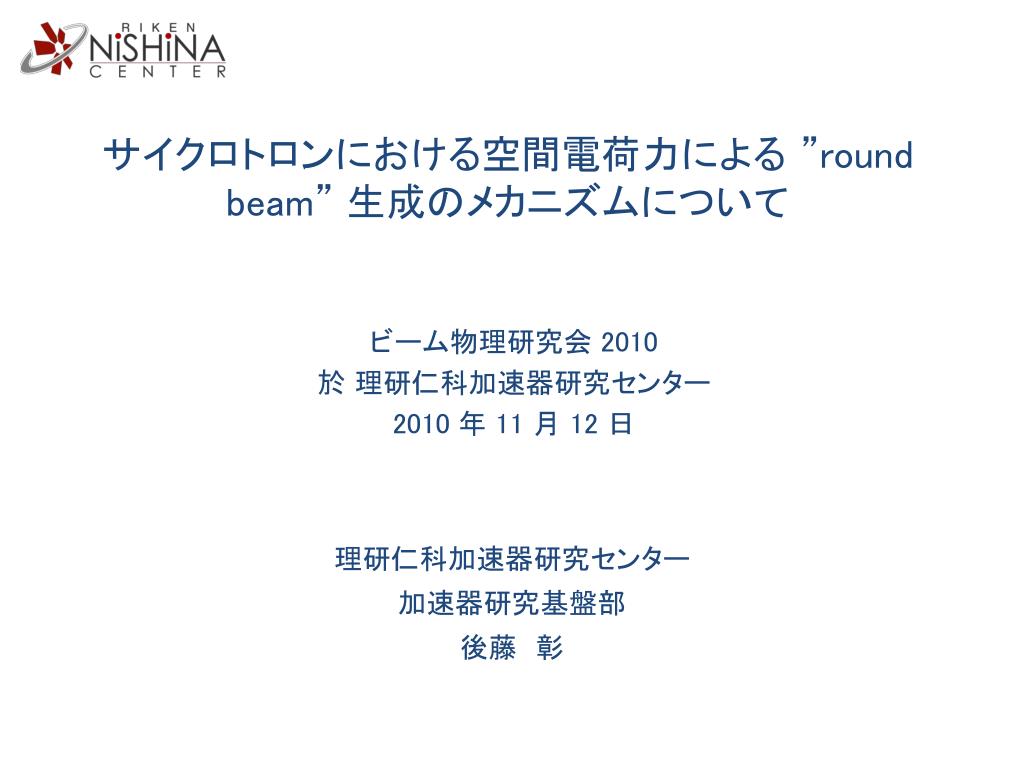

  1. サイクロトロンにおける空間電荷力による ”round beam” 生成のメカニズムについて ビーム物理研究会 2010 於理研仁科加速器研究センター2010 年 11 月 12 日 理研仁科加速器研究センター 加速器研究基盤部 後藤　彰

  2. 内容 • 動機と目的 • “Round beam” 生成メカニズム • 1. サイクロトロンにおける空間電荷効果 • 2. “Round beam” 生成メカニズムの定式化 • まとめ

  3. 動機と目的 PSI Injector II での例 • サイクロトロンでは大強度ビームのバンチは “round beam” になる • これは空間電荷効果によることがシミュレーションでも確認されている （72 MeV陽子リングサイクロトロン） しかし • 生成メカニズムについてはほとんどが定性的な議論 0 mA ビームサイズは５倍に拡大して表示 定式化を試みた 1.5mA [Courtesy of S. Adam]

  4. サイクロトロンにおける空間電荷効果 横方向の効果 PSI Injector II 空間電荷力による発散作用チューンシフト I= 0 mA 運動方程式 チューンシフトの大きさ I= 5 mA ：鉛直方向チューン ：粒子の質量数 ：粒子の電荷数 ：全粒子数 ：軌道半径 [U. Scryber et al., Cyclotrons‘81, p.43] 電流限界値 チューンシフトによる新たなチューンがゼロになる または共鳴にかかるようになる 電流限界値

  5. サイクロトロンにおける空間電荷効果 縦方向の効果 空間電荷力によるエネルギーの広がり 縦方向に広がらずに動径方向にビームバンチが傾く　（　等時性） 空間電荷力が線型の場合 非線型の場合 フラットトップ（FT）共振器の 位相をずらす ビームバンチの傾き（線型部分）を補正

  6. サイクロトロンにおける空間電荷効果 縦方向の効果（続き） PSI Ring cyclotron 電流限界値 シングルターン取出しができなくなる条件で決まる [W. Joho, Int. Acc. School, Dubna,1988] ：全ターン数 ：ディー電圧 全走行距離 サイクロトロン内の全電荷 ターンセパレーション [M. Seidel et al., Cycrotrons’07, p.157]

  7. 極端に強い空間電荷力による “round beam” の生成 PSI Injector II での例 I= 1.5 mA （72 MeV陽子リングサイクロトロン） I= 1 mA 入射エネルギー 870 keV ビーム電流 ~2 mA 周回周波数 5 MHz RF 周波数 50 MHz 加速ハーモニクス 10 入射ビームのサイズ [S. Adam, Cyclotrons ‘95, p.446] （10 % 強度） 縦方向 15 mm 動径方向 5 mm

  8. “Round beam” の生成メカニズム 空間電荷力による粒子の運動 空間電荷力 ：周回角速度 ：動径方向チューン ：周回周波数 ：粒子の質量 ：粒子の電荷 ：１周回の平均値 １周回の間　　は一定と仮定 による１周回後の粒子の変位 による１周回後の粒子の変位 による１周回後の粒子の変位

  9. “Round beam” の生成メカニズム 空間電荷力の分布と大きさ 電荷密度 入射ビームのバンチのパラメータ ビーム電流1.5 mA RF 周波数 50 MHz サイズ（10 % 強度） 縦方向 15 mm 動径方向 5 mm 非線型力 電場強度

  10. “Round beam” の生成メカニズム “Round beam” の生成 “round beam” の電場強度 v 粒子の運動の変位　かつ　空間電荷力 空間電荷力：非線型　　 サイズ（10 % 強度） v 半径 5 mm 厚さ 5 mm 円筒形状 渦巻銀河形状 “round beam” （円板形状） 渦運動 “round” になればそれ以後は同じ形状のまま 各粒子は渦運動をする v 回転速度：

  11. “Round beam” 生成の様子（再掲）

  12. 取出し後のビームサイズ PSI Injector II 20 m下流 最終ターン [M. Seidel et al., IPAC’10, TUYRA03] 72 MeV, 2.2 mA サイクロトロンではいかに強い収束力が働いているかがわかる

  13. まとめ • サイクロトロンでは大強度ビームのバンチは “round beam” になる • その生成メカニズムの定式化を行った • “Round beam” になる理由 • 1. 縦方向と動径方向の強いカップリング＋等時性 • 　　　　　　　粒子の運動の変位：空間電荷力に垂直 • 2. 粒子の運動の変位：空間電荷力の大きさに比例 • 3. 空間電荷力：非線型 • ひとたび “round beam” になればそれ以後はその形状が保たれる
