  1. 地球内部磁気圏探査に向けた高エネルギーイオン観測器の設計地球内部磁気圏探査に向けた高エネルギーイオン観測器の設計 平原研　M2 渡邊　健太

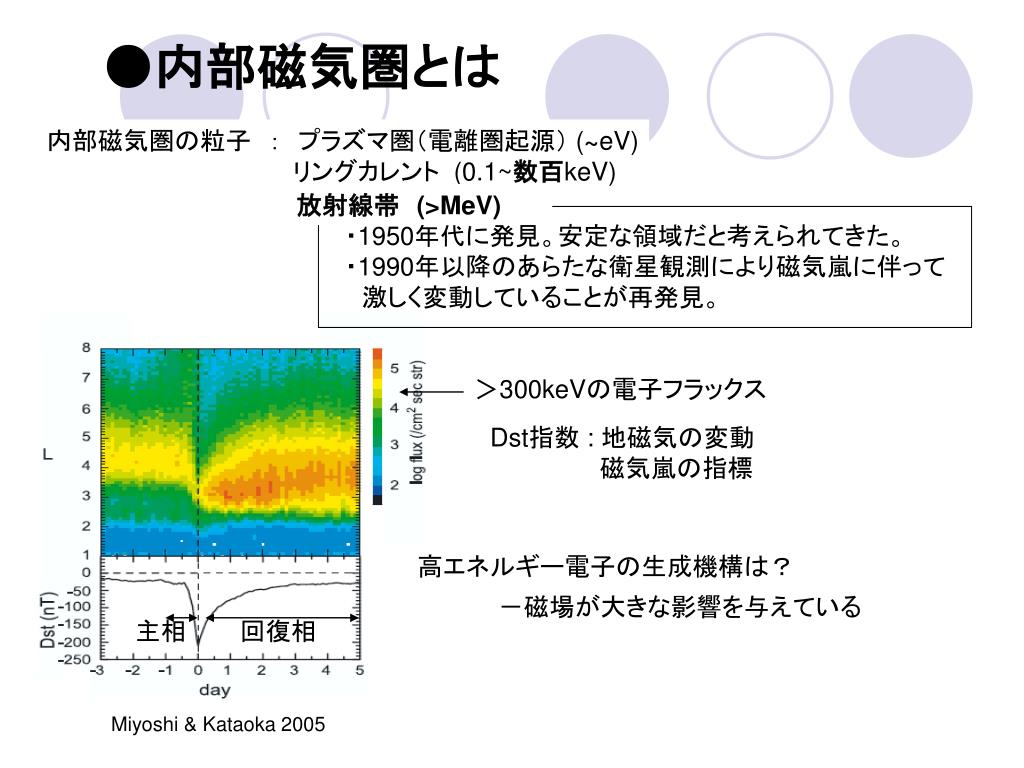

  2. ●内部磁気圏とは 内部磁気圏の粒子　：　プラズマ圏（電離圏起源） (~eV) 　　　　　　　　　　　　 　　リングカレント (0.1~数百keV) 放射線帯　(>MeV) ・1950年代に発見。安定な領域だと考えられてきた。 ・1990年以降のあらたな衛星観測により磁気嵐に伴って 　激しく変動していることが再発見。 ＞300keVの電子フラックス Dst指数 : 地磁気の変動 　　　　　　 磁気嵐の指標 高エネルギー電子の生成機構は？ －磁場が大きな影響を与えている 主相 回復相 Miyoshi & Kataoka 2005

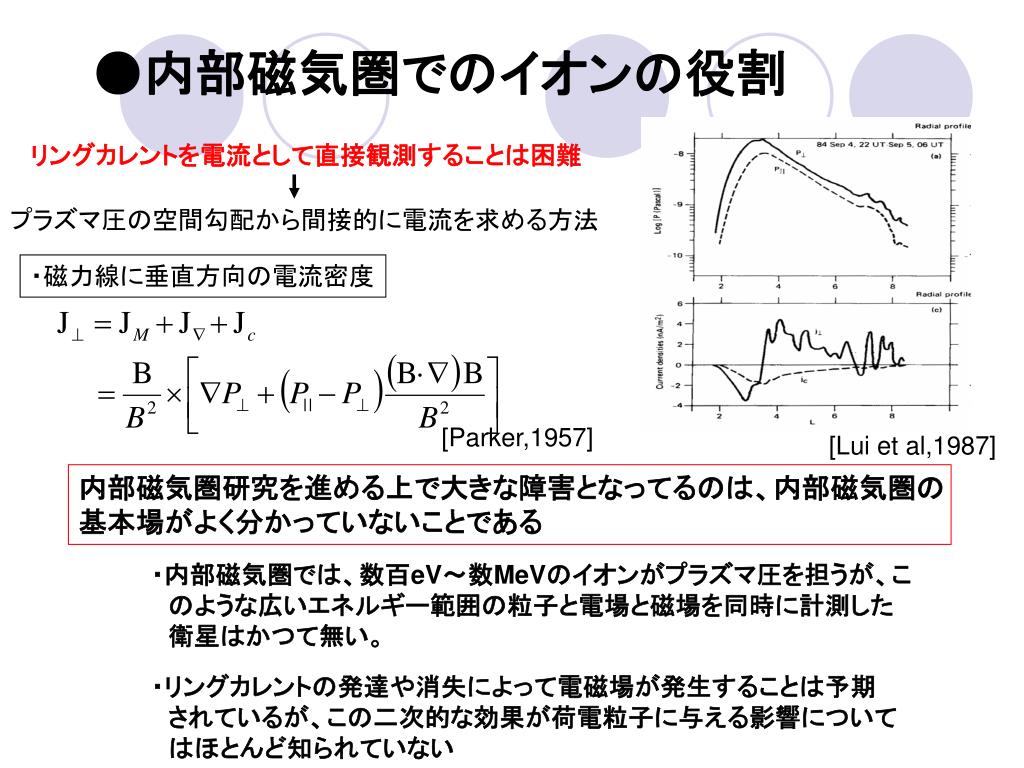

  3. ●内部磁気圏でのイオンの役割 リングカレントを電流として直接観測することは困難 プラズマ圧の空間勾配から間接的に電流を求める方法 ・磁力線に垂直方向の電流密度 [Parker,1957] [Lui et al,1987] 内部磁気圏研究を進める上で大きな障害となってるのは、内部磁気圏の 基本場がよく分かっていないことである ・内部磁気圏では、数百eV～数MeVのイオンがプラズマ圧を担うが、こ 　のような広いエネルギー範囲の粒子と電場と磁場を同時に計測した 　衛星はかつて無い。 ・リングカレントの発達や消失によって電磁場が発生することは予期 　されているが、この二次的な効果が荷電粒子に与える影響について 　はほとんど知られていない

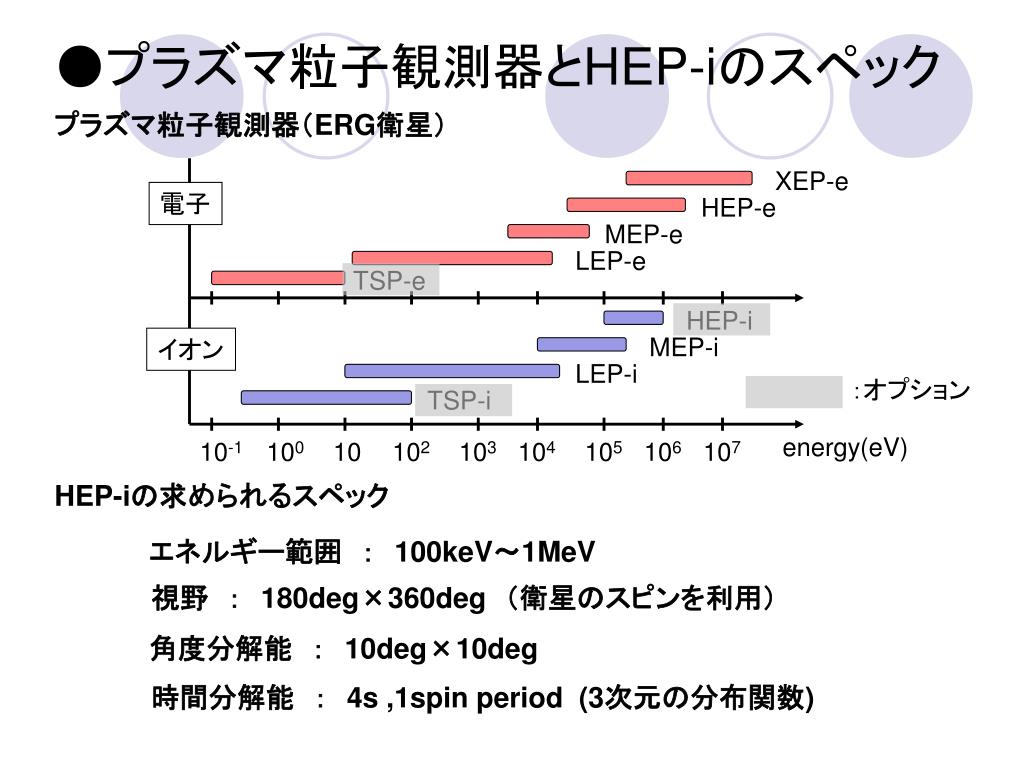

  4. XEP-e HEP-e MEP-e LEP-e TSP-e HEP-i MEP-i LEP-i TSP-i energy(eV) 10-1 100 10 102 103 104 105 106 107 ●プラズマ粒子観測器とHEP-iのスペック プラズマ粒子観測器（ERG衛星） 電子 イオン ：オプション HEP-iの求められるスペック エネルギー範囲　：　100keV～1MeV 視野　：　180deg×360deg　（衛星のスピンを利用） 角度分解能　：　10deg×10deg 時間分解能　：　4s ,1spin period (3次元の分布関数)

  5. ●計測原理(HEP-i) 入射粒子 Collimator (Carbon Foil) 半導体検出器(SSD) Start Signal Stop Signal MCP TOF (Time of Flight)型 質量分析 E v m 1)粒子がCarbon foilを透過して観測器内に入射してくる時、2次電子を放出する。それをStart SignalとしてMCPで検出。 2)入射粒子がSSDに到達するとエネルギーが計測される。同時にSSDから2次電子が放出されそれをStop SignalとしてMCPで検出。 3)Start,Stop Signalの時間差と粒子のエネルギーEから粒子の質量を算出することで、電子、イオンの切り分け、さらにイオン種を弁別することが可能となる。

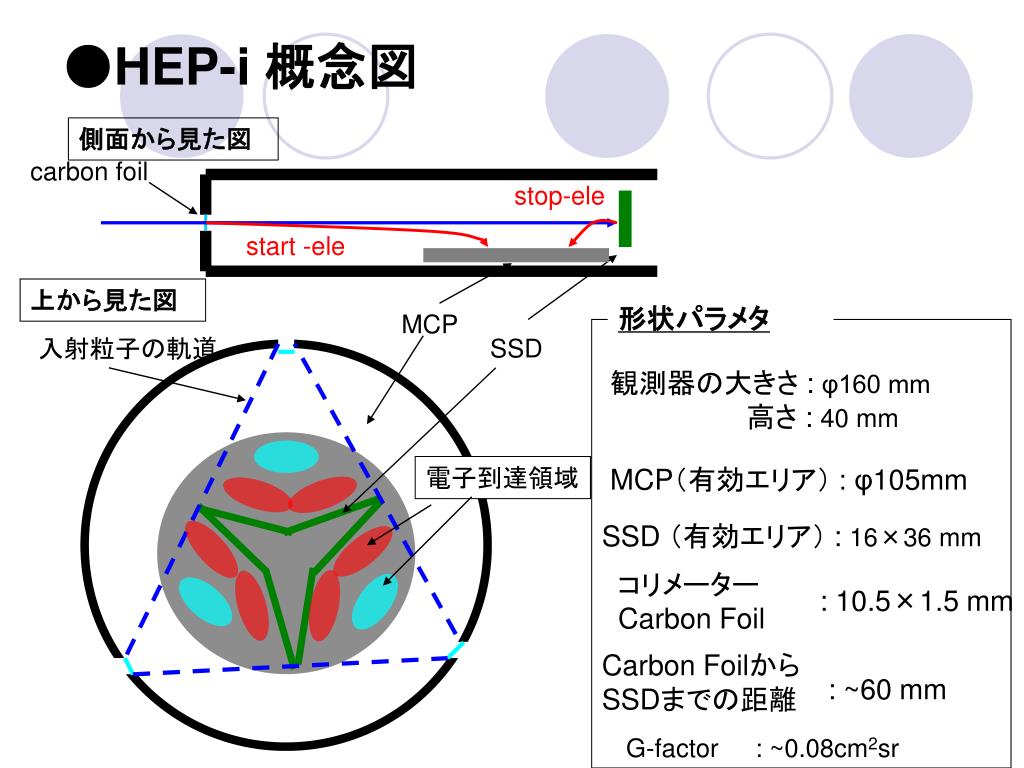

  6. carbon foil stop-ele start -ele 形状パラメタ 観測器の大きさ : φ160 mm 　　　　　　 高さ : 40 mm MCP（有効エリア） : φ105mm SSD （有効エリア） : 16×36 mm コリメーター Carbon Foil : 10.5×1.5 mm Carbon Foilから SSDまでの距離 : ~60 mm G-factor : ~0.08cm2sr ●HEP-i 概念図 側面から見た図 上から見た図 MCP 入射粒子の軌道 SSD 電子到達領域

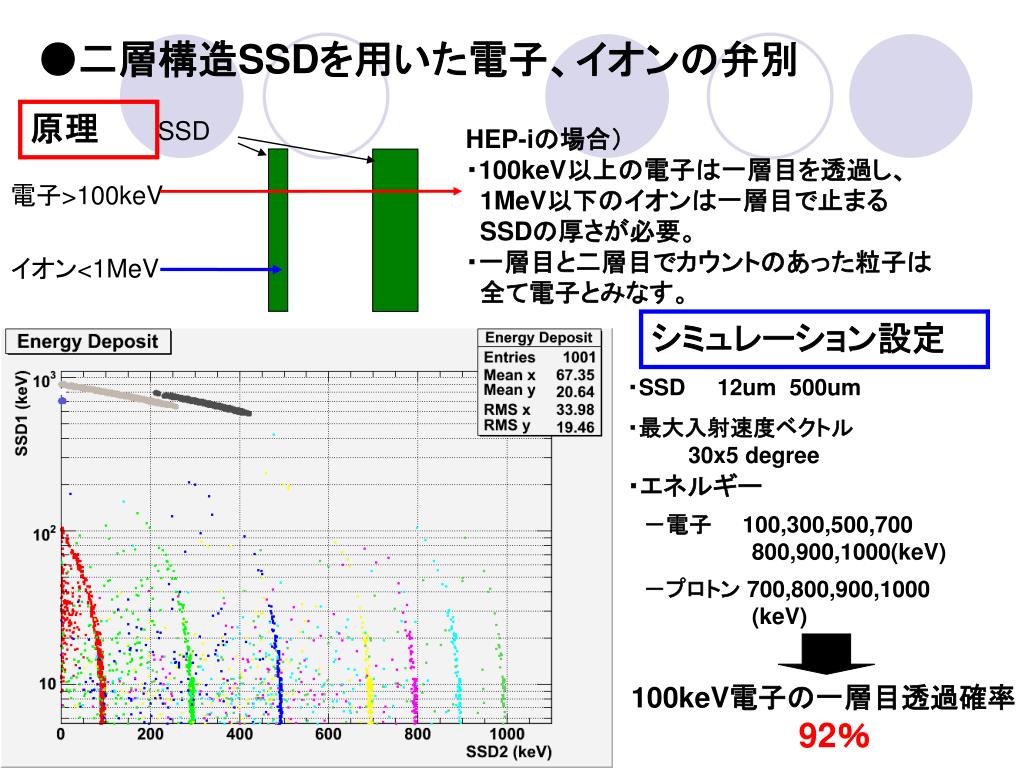

  7. SSD 電子>100keV イオン<1MeV ●二層構造SSDを用いた電子、イオンの弁別 原理 HEP-iの場合） ・100keV以上の電子は一層目を透過し、 1MeV以下のイオンは一層目で止まる SSDの厚さが必要。 ・一層目と二層目でカウントのあった粒子は 全て電子とみなす。 シミュレーション設定 ・SSD 12um 500um ・最大入射速度ベクトル 30x5 degree ・エネルギー －電子　　100,300,500,700 800,900,1000(keV) －プロトン 700,800,900,1000 (keV) 100keV電子の一層目透過確率 92％

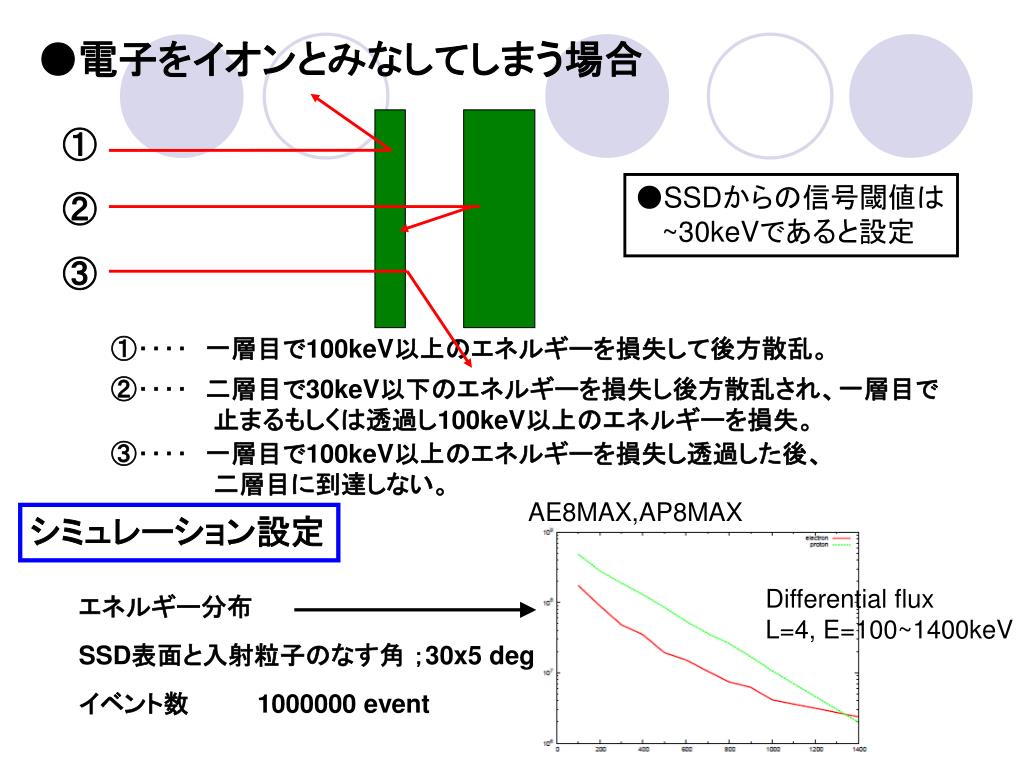

  8. ① ② ③ ●電子をイオンとみなしてしまう場合 ●SSDからの信号閾値は ~30keVであると設定 ①‥‥　一層目で100keV以上のエネルギーを損失して後方散乱。 ②‥‥　二層目で30keV以下のエネルギーを損失し後方散乱され、一層目で 　　　　　　止まるもしくは透過し100keV以上のエネルギーを損失。 ③‥‥　一層目で100keV以上のエネルギーを損失し透過した後、 　　　　　　二層目に到達しない。 AE8MAX,AP8MAX シミュレーション設定 Differential flux L=4, E=100~1400keV エネルギー分布　　　　　 SSD表面と入射粒子のなす角 ；30x5 deg イベント数　　　　1000000 event

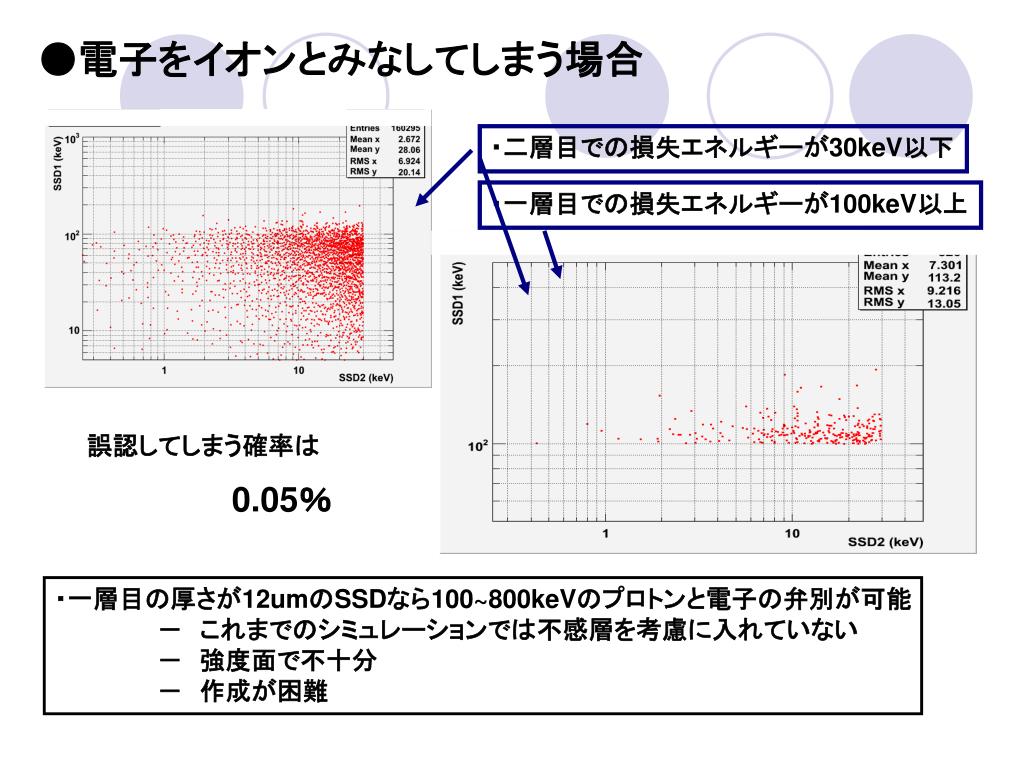

  9. ●電子をイオンとみなしてしまう場合 ・二層目での損失エネルギーが30keV以下 ・一層目での損失エネルギーが100keV以上 誤認してしまう確率は 0.05％ ・一層目の厚さが12umのSSDなら100~800keVのプロトンと電子の弁別が可能 　　　　　　－　これまでのシミュレーションでは不感層を考慮に入れていない 　　　　　　－　強度面で不十分 　　　　　　－　作成が困難

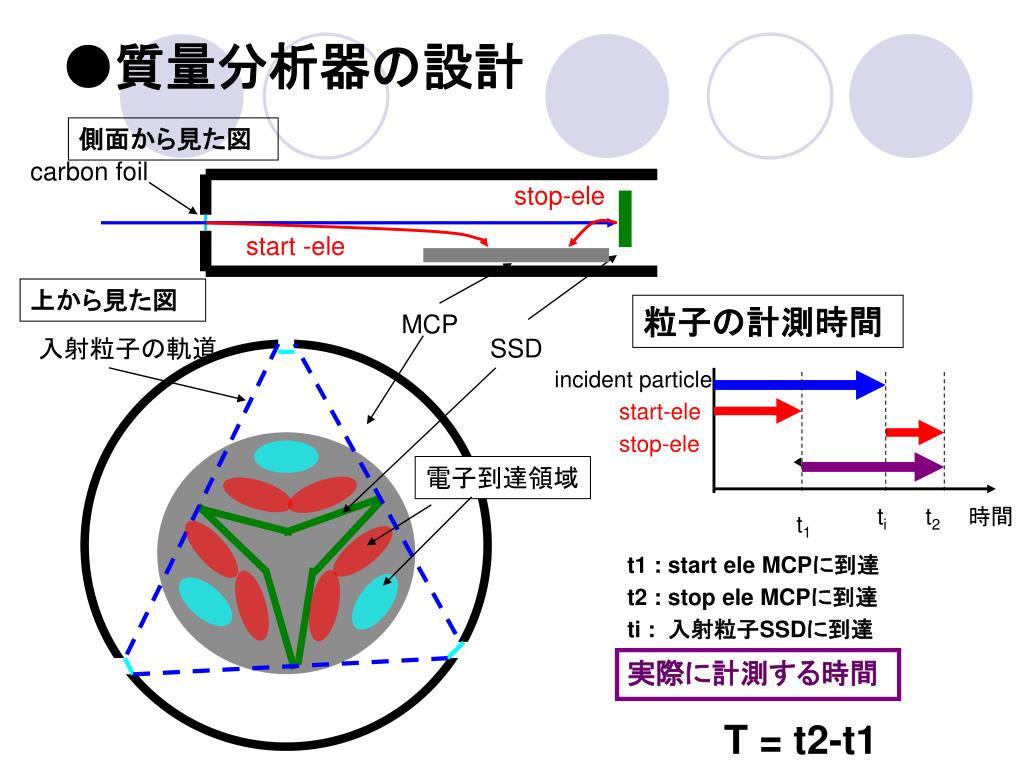

  10. carbon foil stop-ele start -ele ●質量分析器の設計 側面から見た図 上から見た図 粒子の計測時間 MCP 入射粒子の軌道 SSD incident particle start-ele stop-ele 電子到達領域 ti t2 時間 t1 t1 : start ele MCPに到達 t2 : stop ele MCPに到達 ti : 入射粒子SSDに到達 実際に計測する時間 T = t2-t1

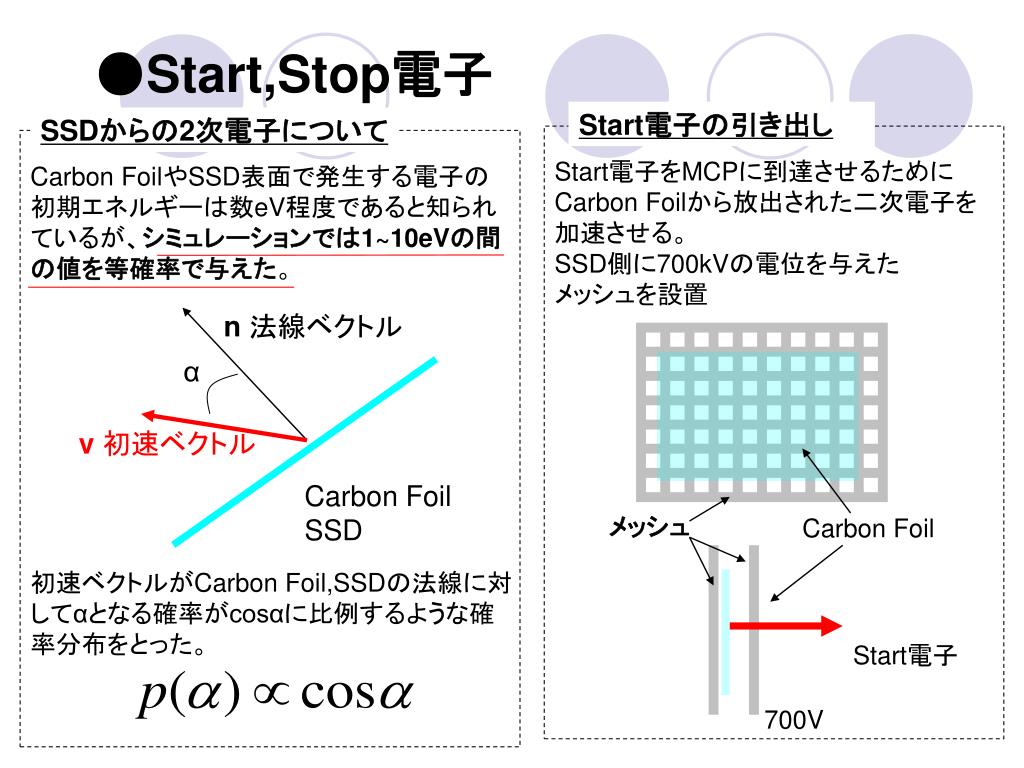

  11. n 法線ベクトル α v 初速ベクトル Carbon Foil SSD ●Start,Stop電子 Start電子の引き出し SSDからの2次電子について Start電子をMCPに到達させるために Carbon Foilから放出された二次電子を 加速させる。 SSD側に700kVの電位を与えた メッシュを設置 Carbon FoilやSSD表面で発生する電子の 初期エネルギーは数eV程度であると知られ ているが、シミュレーションでは1~10eVの間 の値を等確率で与えた。 メッシュ Carbon Foil 初速ベクトルがCarbon Foil,SSDの法線に対 してαとなる確率がcosαに比例するような確 率分布をとった。 Start電子 700V

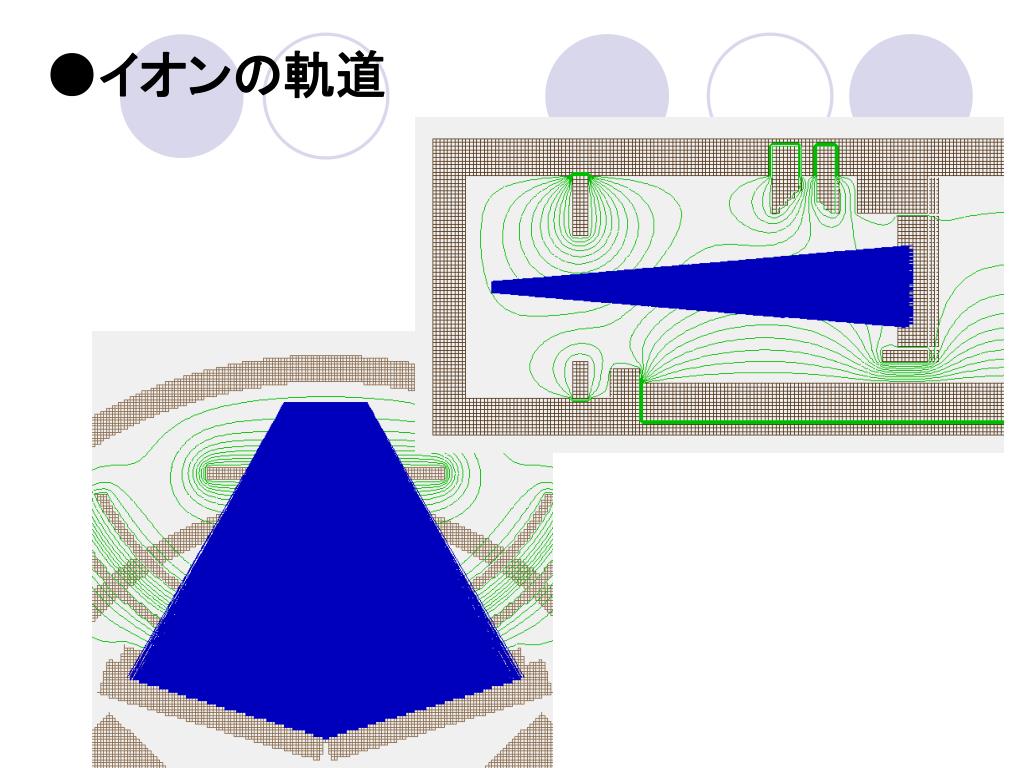

  12. ●イオンの軌道

  13. ●Start電子の軌道 -1.5kV 0.5kV MCP 1.5kV

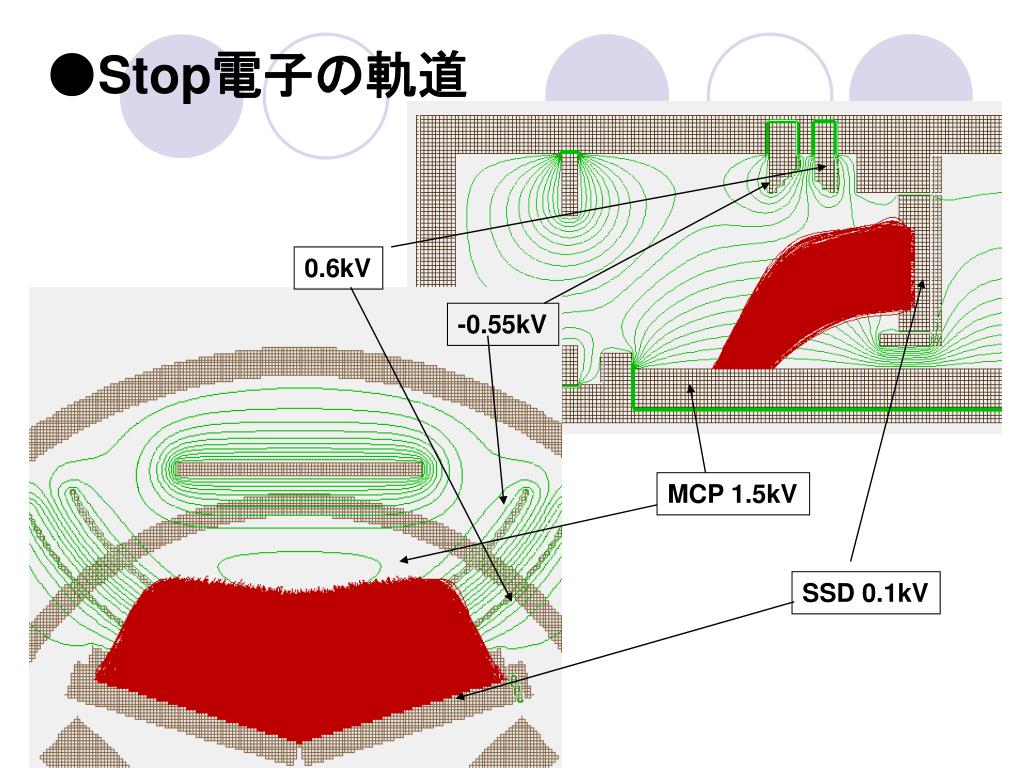

  14. ●Stop電子の軌道 0.6kV -0.55kV MCP 1.5kV SSD 0.1kV

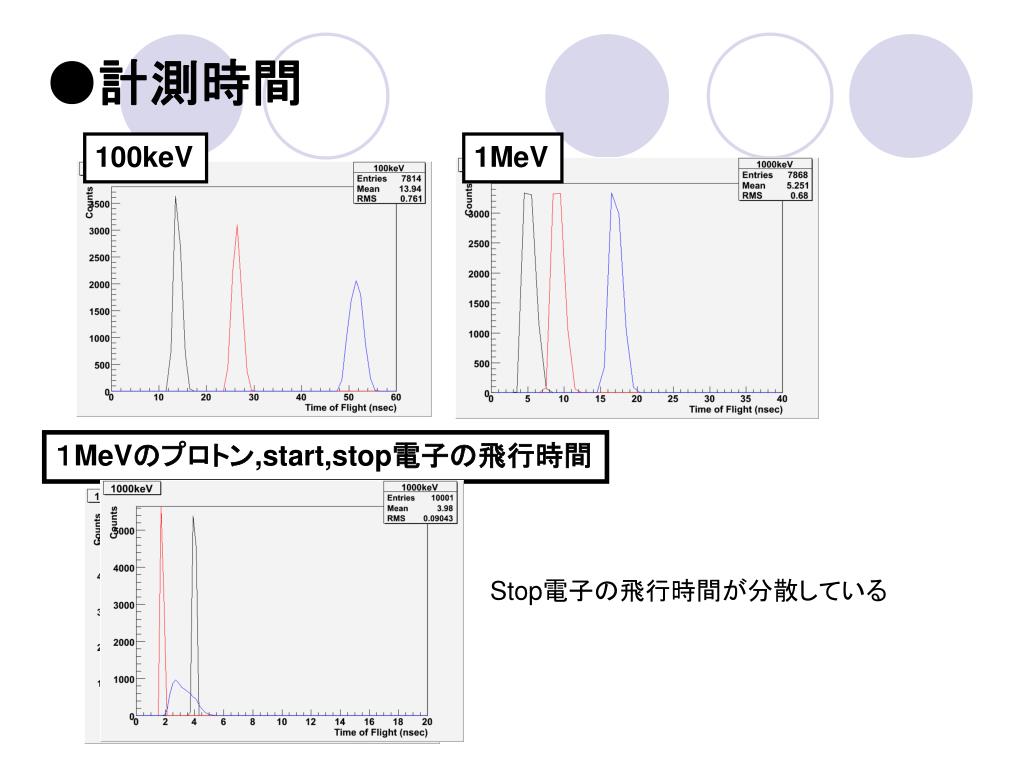

  15. ●計測時間 100keV 1MeV １MeVのプロトン,start,stop電子の飛行時間 Stop電子の飛行時間が分散している

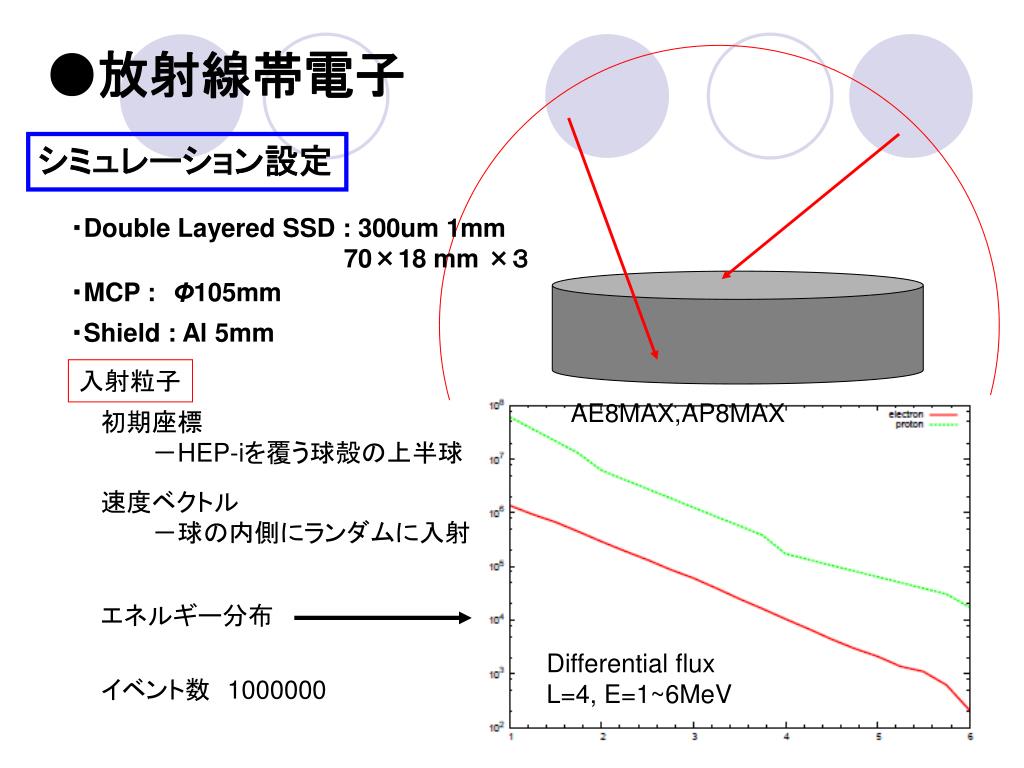

  16. ●放射線帯電子 シミュレーション設定 ・Double Layered SSD : 300um 1mm 70×18 mm ×３ ・MCP :Φ105mm ・Shield : Al 5mm 入射粒子 AE8MAX,AP8MAX 初期座標 　　　－HEP-iを覆う球殻の上半球 速度ベクトル 　　　－球の内側にランダムに入射 エネルギー分布 Differential flux L=4, E=1~6MeV イベント数　1000000

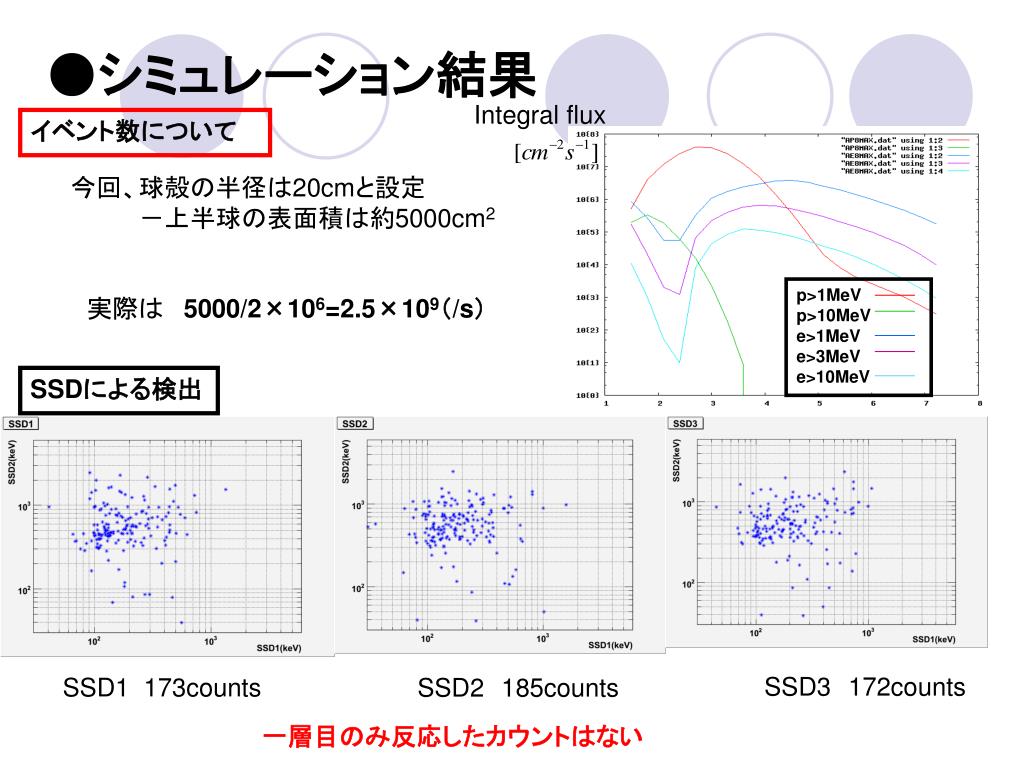

  17. p>1MeV p>10MeV e>1MeV e>3MeV e>10MeV ●シミュレーション結果 Integral flux イベント数について 今回、球殻の半径は20cmと設定 　　　　－上半球の表面積は約5000cm2 実際は 5000/2×106=2.5×109（/s） SSDによる検出 SSD3172counts SSD1 173counts SSD2185counts 一層目のみ反応したカウントはない

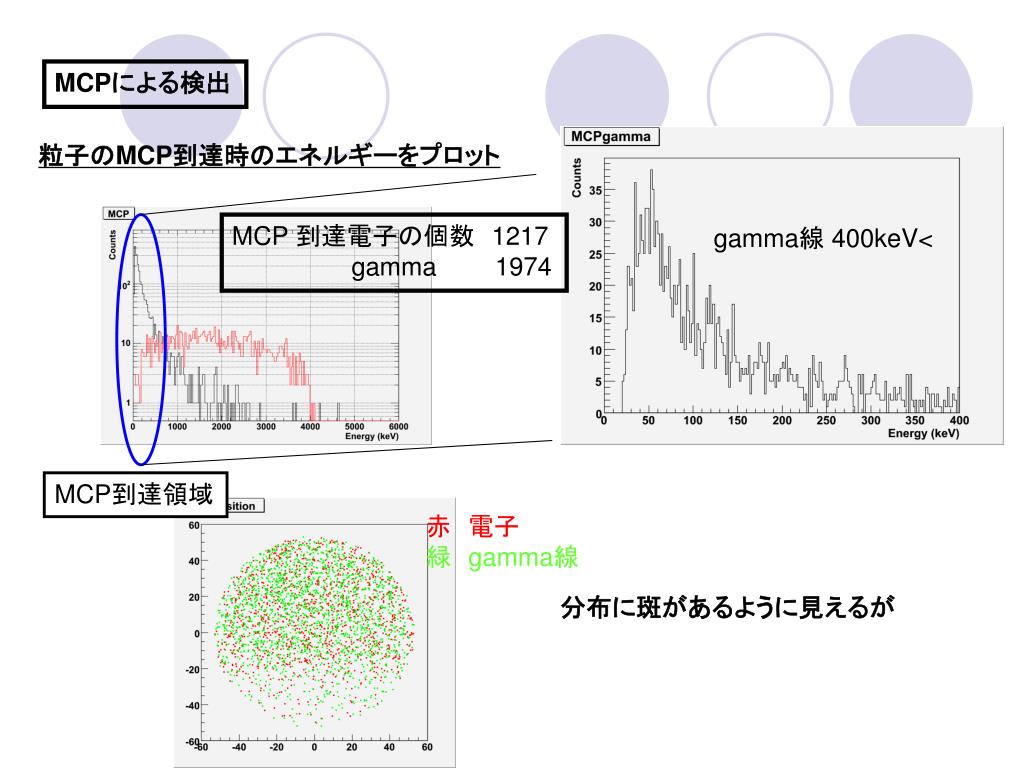

  18. MCPによる検出 粒子のMCP到達時のエネルギーをプロット MCP 到達電子の個数　1217 gamma1974 gamma線 400keV< MCP到達領域 赤　電子 緑　gamma線 分布に斑があるように見えるが

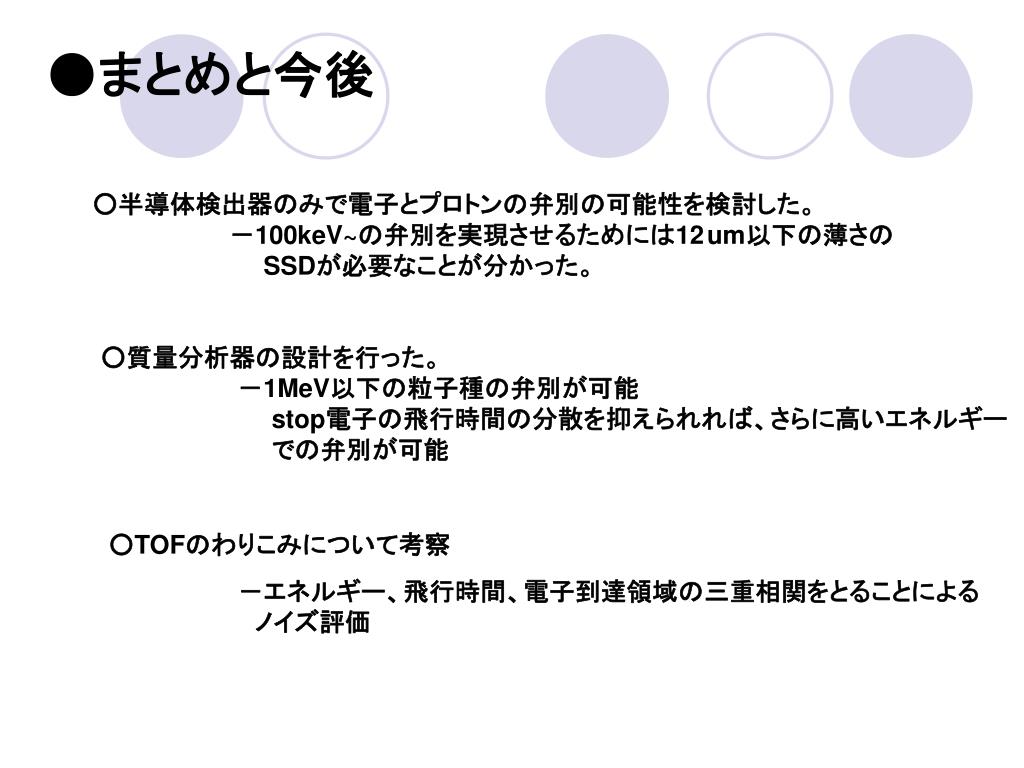

  19. ●まとめと今後 ○半導体検出器のみで電子とプロトンの弁別の可能性を検討した。 　　　　　　　　－100keV~の弁別を実現させるためには12 um以下の薄さの SSDが必要なことが分かった。 ○質量分析器の設計を行った。 　　　　　　　　－1MeV以下の粒子種の弁別が可能 stop電子の飛行時間の分散を抑えられれば、さらに高いエネルギー 　　　　　　　　　　での弁別が可能 ○TOFのわりこみについて考察 －エネルギー、飛行時間、電子到達領域の三重相関をとることによる 　ノイズ評価
