  1. s 数控机床故障诊断与维修

  2. www.themegallery.com 子项目3 数控系统维修操作 任务3.2 制作通讯线

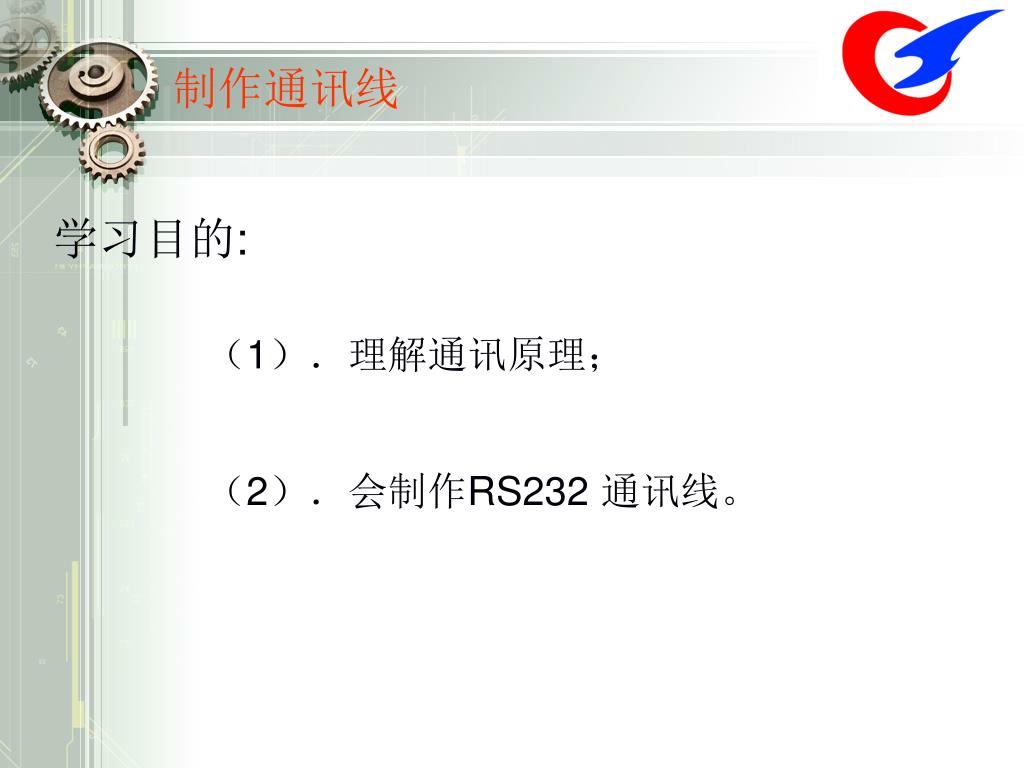

  3. 数控车床编程 www.themegallery.com 制作通讯线 学习目的: (1).理解通讯原理; (2).会制作RS232 通讯线。

  4. 数控车床编程 www.themegallery.com 案例:使用9600波特率、8位数据、偶校验、2个停止位传送字符A 。 异步传输模式帧格式

  5. 数控车床编程 www.themegallery.com 分析: 通讯接口RS232(X2)

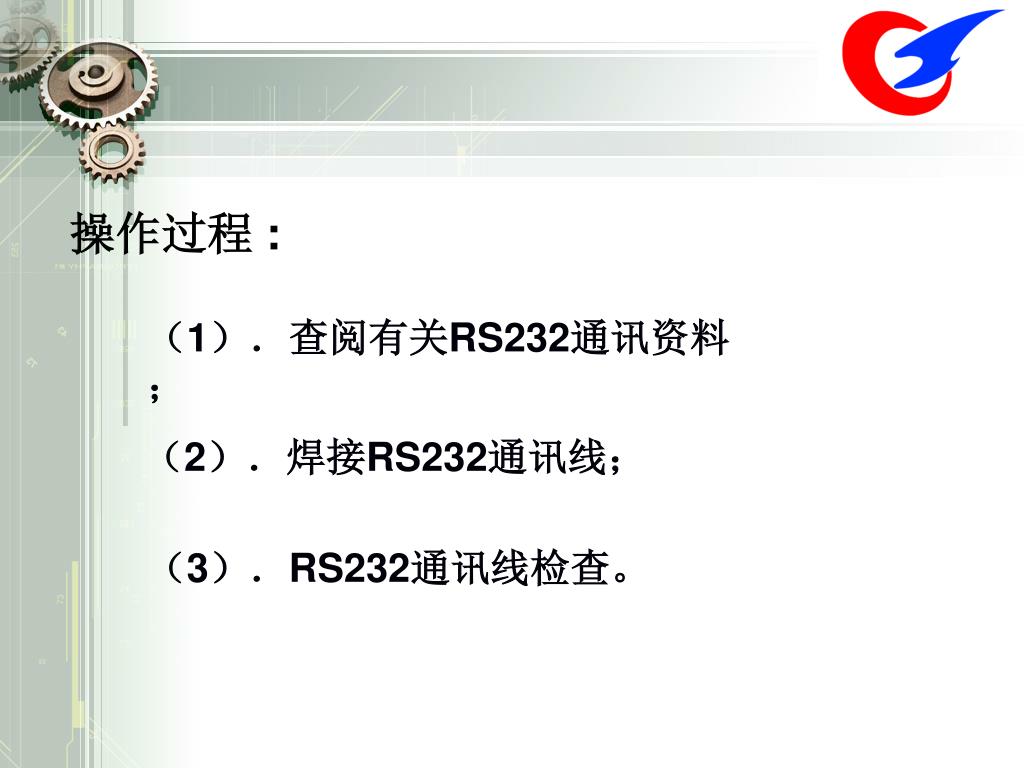

  6. 数控车床编程 www.themegallery.com 操作过程 : (1).查阅有关RS232通讯资料; (2).焊接RS232通讯线; (3).RS232通讯线检查。

  7. 数控车床编程 www.themegallery.com 操作要点及注意事项: (1).正确使用烙铁,防止烫伤; (2).要在断电情况下接线; (3).线头部分要接紧。

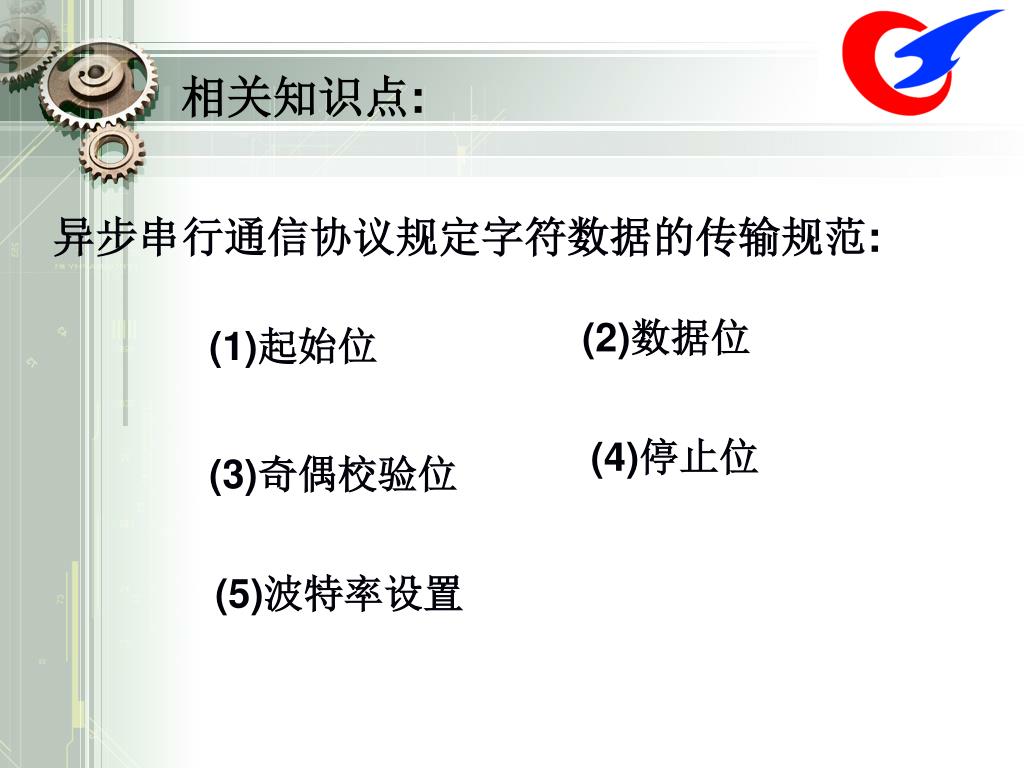

  8. 数控车床编程 www.themegallery.com 相关知识点: 异步串行通信协议规定字符数据的传输规范: (2)数据位 (1)起始位 (4)停止位 (3)奇偶校验位 (5)波特率设置

  9. 数控车床编程 www.themegallery.com 练习: 1.使用9600波特率、8位数据、偶校验、2个 停止位传送字符B。

  10. Thank You ! Thank You !
