+ V CC. R 1. T 1. D 1. U L. u i. i L. D 2. R L. T 2. R 2. - V CC. 8.3 甲乙类互补对称功率放大电路. 一 . 甲乙类双电源互补对称电路. 1. 基本原理. 电路中增加 R 1 、 D 1 、 D 2 、 R 2 支路. 静态时 : T 1 、 T 2 两管发射结电位分别为二极管 D 1 、 D 2 的正向导通压降，致使两管均处于微弱导通状态 —— 甲乙类工作状态.

gwen
Télécharger la présentation

R 1

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. +VCC R1 T1 D1 UL ui iL D2 RL T2 R2 -VCC 8.3 甲乙类互补对称功率放大电路 一. 甲乙类双电源互补对称电路 1.基本原理 电路中增加 R1、D1、D2、R2支路 静态时:T1、T2两管发射结电位分别为二极管D1、 D2的正向导通压降，致使两管均处于微弱导通状态——甲乙类工作状态 动态时：设 ui 加入正弦信号。正半周 T2 截止，T1 基极电位进一步提高，进入良好的导通状态；负半周T1截止，T2基极电位进一步提高，进入良好的导通状态。

  2. 2.带前置放大级的功率放大器 二极管偏置互补对称电路

  3. e e ib ib b T1 c b c ic T2 ic ib ic b c ic ib c T1 b e T2 e 3. 电路中增加复合管 增加复合管的目的：扩大电流的驱动能力。 复合NPN型 复合PNP型   12 晶体管的类型由复合管中的第一支管子决定。

  4. +VCC ui T1 T3 T4 R1 T2 R2 T5 RL T6 -VCC 4. 改进后的OCL互补输出功放电路： T1：电压推动级（前置级） T2、R1、R2：UBE扩大电路 合理选择R1、R2大小，b3、b5间便可得到 UBE2 任意倍数的电压。 T3、T4、T5、T6：复合管构成互补对称功放 输出级中的T4、T6均为NPN型晶体管， 两者特性容易对称。

  5. +VCC T1 UC VCC/2 - + A ui C UL RL T2 二. *甲乙类单电源互补对称电路(OTL) OTL无输出变压器形式: Output TransformerLess 输出通过电容与负载相耦合，而不用变压器。 1、基本原理 . 单电源供电； . 输出加有大电容。 （1）静态分析 令： 则 T1、T2 特性对称， 

  6. +VCC T1 时，T1导通、T2截止； ic1 T1截止、 T2导通。 时， 交越失真 - + A ui C UL RL T2 ic2 （2）动态分析 设输入端在0.5VCC直流电平基础上加入正弦信号 （电容相当于电源） 若输出电容足够大，其上电压基本保持不变，则负载上得到的交流信号正负半周对称，但存在交越失真。

  7. V V = = CC CC U I ， max max L L 2 2 R L （3）输出功率及效率 若忽略交越失真的影响，且 ui 幅度足够大。则：

  8. 2、实际电路——克服交越失真 （1） 静态偏置 调整R1、R2阻值的大小，可使 此时电容上电压 （2）动态工作情况 动态演示 此电路存在的问题： 输出电压正方向变化的幅度受到限制，达不到VCC/2。

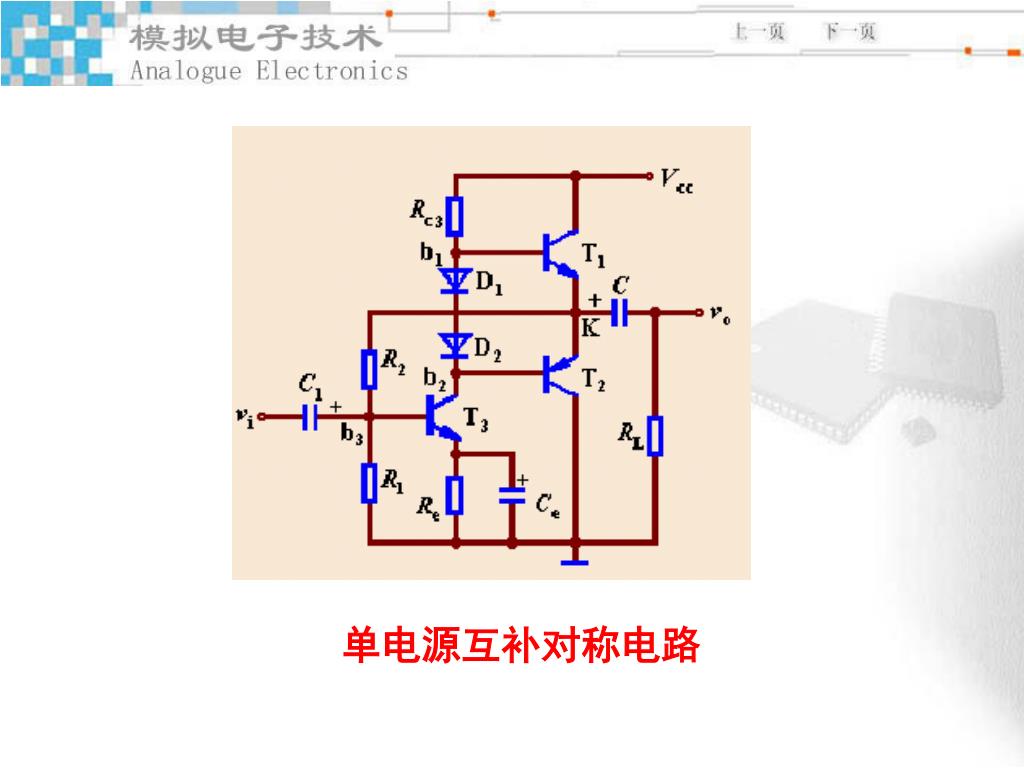

  9. 单电源互补对称电路

  10. 自举电路 自举电路 3. 带自举电路的单电源功放 静态时 C3充电后，其两端有一固定电压 动态时 由于C3很大，两端电压基本不变，使D点电位随输出电压升高而升高。保证输出幅度达到VCC/2。

  11. 互补对称功放的类型 无输出电容形式 （ OCL电路） 无输出变压器形式 （ OTL电路） 总结：互补对称功放的类型 OTL: Output TransformerLess OCL: Output CapacitorLess

  12. 本节结束
