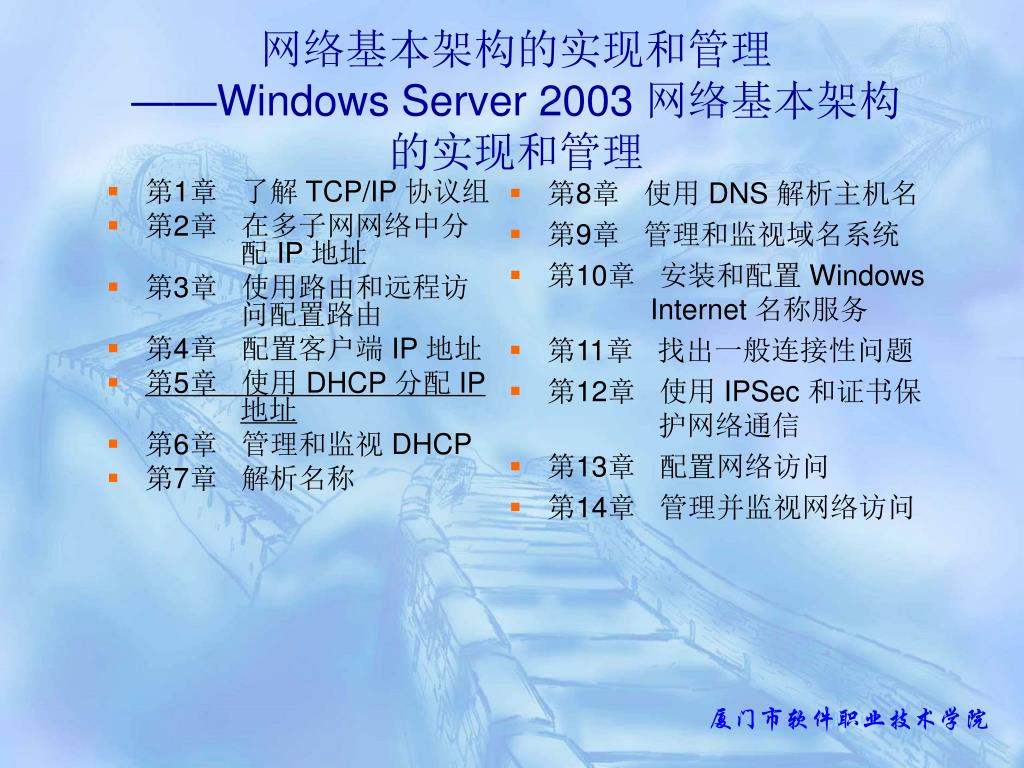

  1. 网络基本架构的实现和管理——Windows Server 2003 网络基本架构的实现和管理 • 第8章 使用 DNS 解析主机名 • 第9章 管理和监视域名系统 • 第10章 安装和配置 Windows Internet 名称服务 • 第11章 找出一般连接性问题 • 第12章 使用 IPSec 和证书保护网络通信 • 第13章 配置网络访问 • 第14章 管理并监视网络访问 • 第1章 了解 TCP/IP 协议组 • 第2章 在多子网网络中分配 IP 地址 • 第3章 使用路由和远程访 问配置路由 • 第4章 配置客户端 IP 地址 • 第5章 使用 DHCP 分配 IP地址 • 第6章 管理和监视DHCP • 第7章 解析名称

  2. 多媒体演示 DHCP 在网络基本架构中的作用 • 多媒体介绍了 DHCP 在网络架构中的作用 • 介绍完以后，你应该能够： • 解释 DHCP • 描述 DHCP 工作原理 • 解释路由器转发 DHCP 广播包的过程 • 描述 DHCP 中继代理的工作原理

  3. 第5章 使用DHCP分配IP 地址 • 添加并授权 DHCP 服务器服务 • 配置 DHCP 作用域 • 配置 DHCP 地址保留 • 配置 DHCP 选项 • 配置 DHCP 中继代理

  4. 添加并授权 DHCP 服务器服务 5.1 添加并授权 DHCP 服务器服务 • 使用 DHCP 的原因 • DHCP 分配 IP 地址的原理 • DHCP 租约生成过程 • DHCP 租约续订过程 • 添加 DHCP 服务器服务 • DHCP 服务器服务的授权方式 • DHCP 服务器服务的授权过程 • 课堂练习 添加并授权 DHCP 服务器服务

  5. 自动 TCP/IP 配置 手动 TCP/IP 配置 • DHCP 服务器自动为客户端计算机提供 IP 地址 • 确保网络中的客户端使用正确的配置信息 • 排除一系列常见网络问题的来源 • 客户端配置自动更新以反映网络结构的变化 • 必须在每台客户端计算机上输入 IP 地址 • 用户可能输入错误或无效的 IP 地址 • 错误的配置可能导致通信问题和网络问题 • 对于计算机在子网间频繁移动的网络来说，增加了管理上的开销 使用 DHCP 的原因 5.1.1 使用 DHCP 的原因 DHCP（ Dynamic Host Configuration Protocol，动态主机配置协议） 可以减少管理的复杂性和负担

  6. DHCP 客户端 2：DHCP 服务器 提供 IP配置 非 DHCP 客户端：静态 IP 配置 租约续订 租约产生 DHCP 服务器 DHCP 数据库 DHCP 客户端 1： DHCP 服务器 提供 IP配置 IP 地址 1:：DHCP 服务器提供给客户端 1 IP 地址 2:：DHCP 服务器提供给客户端 2 IP 地址 3：DHCP 服务器可提供的其他地址 DHCP 分配 IP 地址的原理 5.1.2 DHCP 分配 IP 地址的原理

  7. DHCP 客户端广播 DHCP 请求 1 DHCP 服务器广播 DHCP 供给 2 DHCP 客户端广播 DHCP 选择 3 DHCP Server 1 广播 DHCP 确认 4 DHCP 租约生成过程 5.1.3 DHCP 租约生成过程 DHCP Server 2 DHCP Server 1 DHCP 客户端

  8. DHCP 服务器2 DHCP Server 2 DHCP 客户端 DHCP 客户端 DHCP 服务器1 DHCP Server 1 50% 的租约期已过 DHCP 客户端发送 DHCP 请求 DHCP 客户端发送 DHCP选择 1 1 DHCP 服务器 1 发送 DHCP 确认 DHCP Server 1 发送 DHCP确认 2 2 DHCP 租约续订过程 5.1.4 DHCP 租约续订过程 87.5% 租约期已过 100% 租约期已过 50% 租约期已过 87.5% 的租约期过后如果客户端续订失败，客户端开始 DHCP 租约产生过程，发送 DHCP 请求 如果 50% 的租约期过后客户端续订失败，到 87.5% 租约期过期时 DHCP 续订过程重新开始

  9. 添加 DHCP 服务器服务 5.1.5 添加 DHCP 服务器服务 演示： • 准备添加 DHCP 服务器服务 • 添加 DHCP 服务器服务

  10. 域控 制器 域控 制器 DHCP Server 1 授权 已授权 活动 目录 活动 目录 接收 DHCP 请求 处理 DHCP 请求 DHCP Server 2 DHCP 客户端 DHCP 客户端 未授权 未授权 不能接收 DHCP 请求 不处理 DHCP 请求 DHCP 客户端从授权的 DHCP 服务器接收 IP 地址 DHCP 服务器服务的授权方式 5.1.6 DHCP 服务器服务的授权方式 DHCP 服务器1 和域控制器核对以获取授权 DHCP 服务器列表 如果 DHCP 服务器 1 发现自己的 IP 地址在列表中，启动 DHCP 服务准备响应客户请求 DHCP 服务器 1 DHCP 服务器 2 如果 DHCP 服务器 2 未在列表中找到自己的 IP 地址，则 DHCP 服务无法启动，也不能响应客户端请求 DHCP 服务器2 和域控制器核对授权 DHCP 服务器列表 DHCP 授权是在活动目录中注册 DHCP 的过程，以便支持 DHCP 客户端 DHCP 客户端从授权 DHCP 服务器接收 IP 地址

  11. DHCP 服务器服务的授权过程 5.1.7 DHCP 服务器服务的授权过程

  12. DHCP 服务器服务的授权过程 5.1.7 DHCP 服务器服务的授权过程 演示 • 授权DHCP 服务的要求 • 授权 DHCP 服务

  13. 课堂练习 添加并授权 DHCP 服务器服务 5.1.8 课堂练习 添加并授权 DHCP 服务器服务 目的： 添加并授权 DHCP 服务器服务

  14. 第5章 使用 DHCP 分配 IP 地址 • 添加并授权 DHCP 服务器服务 • 配置 DHCP 作用域 • 配置 DHCP 保留 • 配置 DHCP 选项 • 配置 DHCP 中继代理

  15. 配置 DHCP 作用域 5.2 配置 DHCP 作用域 • DHCP 作用域 • 配置 DHCP 作用域的方法 • 课堂练习 配置 DHCP 作用域

  16. DHCP 作用域 5.2.1 DHCP 作用域 作用域是可以租约的一组 IP 地址范围 DHCP 服务器 局域网 A 局域网 B 作用域 A 作用域 B 作用域属性

  17. DHCP 作用域 5.2.1 DHCP 作用域

  18. DHCP 作用域 5.2.1 DHCP 作用域

  19. DHCP 作用域 5.2.1 DHCP 作用域

  20. DHCP 作用域 5.2.1 DHCP 作用域

  21. DHCP 作用域 5.2.1 DHCP 作用域

  22. 配置 DHCP 作用域的方法 5.2.2 配置 DHCP 作用域的方法 演示： • 配置 DHCP 作用域 • 激活 DHCP 作用域

  23. 课堂练习 配置 DHCP 作用域 5.2.3 课堂练习 配置 DHCP 作用域 目的： 配置 DHCP 作用域

  24. 第5章 使用 DHCP 分配 IP 地址 • 添加并授权 DHCP 服务器服务 • 配置 DHCP 作用域 • 配置 DHCP 保留 • 配置 DHCP 选项 • 配置 DHCP 中继代理

  25. 配置 DHCP 保留 5.3 配置 DHCP 保留 • DHCP 保留 • 配置 DHCP 保留的方法 • 课堂练习 配置 DHCP 保留

  26. 地址保留是将作用域中的特殊 IP 地址保留给特殊 DHCP 客户端 文件和打印机服务器 工作站 1 子网 A 子网 B DHCP 服务器 工作站 2 IP 地址 1：工作站 1的租约 IP 地址 2：工作站 2的租约 IP 地址 3：保留给文件和打印机服务器 DHCP 保留 5.3.1 DHCP 保留

  27. DHCP 保留 5.3.1 DHCP 保留

  28. 配置 DHCP 保留的方法 5.3.2 配置 DHCP 保留的方法 演示： • 配置 DHCP 保留 • 验证 DHCP 保留

  29. 课堂练习 配置 DHCP 保留 5.3.3 课堂练习 配置 DHCP 保留 目的： 配置 DHCP 保留

  30. 第5章 使用 DHCP 分配 IP 地址 • 添加并授权 DHCP 服务器服务 • 配置 DHCP 作用域 • 配置 DHCP 保留 • 配置 DHCP 选项 • 配置 DHCP 中继代理

  31. 配置 DHCP 选项 5.4 配置 DHCP 选项 • DHCP 选项 • DHCP 服务器、作用域和保留客户端选项的应用方法 • DHCP 类别级选项的应用方法 • 配置 DHCP 选项的方法 • 课堂练习 配置 DHCP 选项

  32. DHCP 客户端 IP 配置 DHCP 客户端 • 客户端 IP 地址 • 客户端子网掩码 • DHCP 选项包括： • 路由器 IP 地址 • DNS 服务器 IP 地址 • WINS 服务器 IP 地址 • DNS 域名 DHCP 服务器 DHCP 选项 5.4.1 DHCP 选项 DHCP 选项是 DHCP 服务分配给客户端的配置信息，包括 IP 地址和默认网关

  33. 文件和打印机服务器 文件和打印机服务器 DHCP 服务器 DHCP 服务器 Windows 98 Windows 98 作用域 A 作用域 A 作用域 B 作用域 B 路由器 路由器 Windows XP Windows XP Windows XP Windows XP DHCP 服务器、作用域和保留客户端选项的应用方法 5.4.2 DHCP 服务器、作用域和保留客户端选项的应用方法 DHCP 选项应用在保留 客户级别 应用在服务器级别的DHCP 选项 DHCP 选项应用在作用域级别

  34. 选项的优先级 5.4.2 DHCP 服务器、作用域和保留客户端选项的应用方法 作用域选项 服务器级 作用域级 类别级 保留客户级

  35. DHCP 类别级选项的应用方法 5.4.3 DHCP 类别级选项的应用方法 文件和打印机服务器 DHCP 服务器 Windows 98 作用域 A 作用域 B 路由器 路由器 Windows XP Windows XP DHCP 选项应用在类级别

  36. 指派选项的指导方针 5.4.4 配置 DHCP 选项的方法 • 只有在拥有需要非标准 DHCP 选项的新软件或者应用程序时，才需要添加或定义新的自定义选项类型 • 如果 DHCP 服务器配置了多个作用域，那么在指派“服务器选项”时要十分注意，因为这些选项适用于 DHCP 服务器的所有客户端 • 一般情况下使用“作用域选项”指派客户端的配置

  37. 指派选项的指导方针 5.4.4 配置 DHCP 选项的方法 • 如果存在要求各不相同的 DHCP 客户端，并且它们能在取得租约时指明 DHCP 服务器上的某个特定类别，那么使用“类别选项” • 对于网络中有特别配置要求的个别 DHCP 客户端时可使用“保留选项” • 对于任何不支持 DHCP 或者不推荐使用 DHCP 的主机（计算机或其他网络设备），可以为那些计算机和设备排除 IP 地址并且直接在相应主机上手动设置 IP 地址

  38. 配置 DHCP 选项的方法 5.4.4 配置 DHCP 选项的方法 演示： • 配置 DHCP 服务器选项 • 配置 DHCP 作用域选项

  39. 课堂练习 配置 DHCP 选项 5.4.5 课堂练习 配置 DHCP 选项 目的： 配置 DHCP 选项

  40. 第5章 使用 DHCP 分配 IP 地址 • 添加并授权 DHCP 服务器服务 • 配置 DHCP 作用域 • 配置 DHCP 保留 • 配置 DHCP 选项 • 配置 DHCP 中继代理

  41. 配置 DHCP 中继代理 5.5 配置 DHCP 中继代理 • DHCP 中继代理 • DHCP 中继代理的工作原理 • DHCP 中继代理使用跃点计数的方法 • DHCP 中继代理使用启动阈值的方法 • 配置 DHCP 中继代理的方法 • 课堂练习 配置 DHCP 中继代理

  42. DHCP 中继代理 5.5.1 DHCP 中继代理 DHCP 中继代理可以是一台计算机或者路由器，监听 DHCP 客户端发出的 DHCP/BOOTP 广播，然后转发这些信息到其他子网上的 DHCP 服务器 DHCP 中继代理 DHCP 服务器 单播 广播 广播 子网 A 子网 B 非 RFC 1542 兼容路由器 客户端 客户端 客户端 客户端

  43. DHCP 中继代理 DHCP 服务器 客户端 2 非 RFC 1542 兼容路由器 客户端 3 客户端 1 客户端广播 DHCP 请求 1 中继代理转发 DHCP 请求信息到 DHCP 服务器 2 DHCP 服务器发送 DHCP 供给信息给 DHCP 中继代理 3 中继代理广播 DHCP 供给 4 客户端 1 广播 DHCP 选择 5 中继代理转发 DHCP 选择给 DHCP 服务器 6 DHCP 服务器发送 DHCP 确认给 DHCP 中继代理 7 中继代理广播 DHCP 确认 8 DHCP 中继代理的工作原理 5.5.2 DHCP 中继代理的工作原理 DHCP 中继代理 DHCP 服务器 客户端2 非RFC 1542 兼容路由器 客户端3 客户端1

  44. DHCP 中继代理使用跃点计数的方法 5.5.3 DHCP 中继代理使用跃点计数的方法 跃点计数阈值是数据包被丢弃前传输经过的路由器数目 DHCP 中继代理 2 跃点计数 阈值 = 2 DHCP 中继代理 1 DHCP 服务器

  45. DHCP 服务器 2 DHCP 服务器 2 启动阈值 = 10 秒 启动阈值 = 10 秒 DHCP 中继代理 DHCP 中继代理 本地 DHCP 服务器 本地 DHCP 服务器 DHCP 服务器 3 DHCP 服务器 3 DHCP 中继代理使用启动阈值的方法 5.5.4 DHCP 中继代理使用启动阈值的方法 启动阈值是以秒为单位的一段时间，是 DHCP 中继代理在转发前等待 DHCP 服务器响应客户端请求的时间

  46. 配置 DHCP 中继代理的方法 5.5.5 配置 DHCP 中继代理的方法 演示： • 应用跃点计数阈值和启动阈值的规则 • 添加 DHCP 中继代理 • 为 DHCP 中继代理配置 DHCP 服务器 IP 地址 • 添加 DHCP 中继代理的路由接口

  47. 课堂练习 配置 DHCP 中继代理 5.5.6 课堂练习 配置 DHCP 中继代理 目的： 配置 DHCP 中继代理

  48. 实验 确定并解决使用 DHCP 分配 IP 地址的常见问题 目的： • 确定 DHCP 分配 IP 地址的常见问题 • 解决 DHCP 分配 IP 地址的常见问题

  49. 回顾 学习完本章后，将能够： • 掌握DHCP工作的原理和租约以及续约的概念和流程 • 能够配置DHCP作用域和保留 • 能够配置DHCP作用域选项以及选项级别 • 了解DHCP中继代理的原理，并进行配置

  50. 随堂练习 1 你是公司的网络管理员，所有的服务器使用操作系统为Windows Server 2003，所有的服务器配置的是静态的ip地址。所有的客户端使用的操作系统为Windows XP专业版，所有的客户端计算机都被设置为DHCP客户端。公司有一个主办公室和一个分办公室，两个公司由一个路由器分开，每一个办公室配置一个DHCP服务器。
