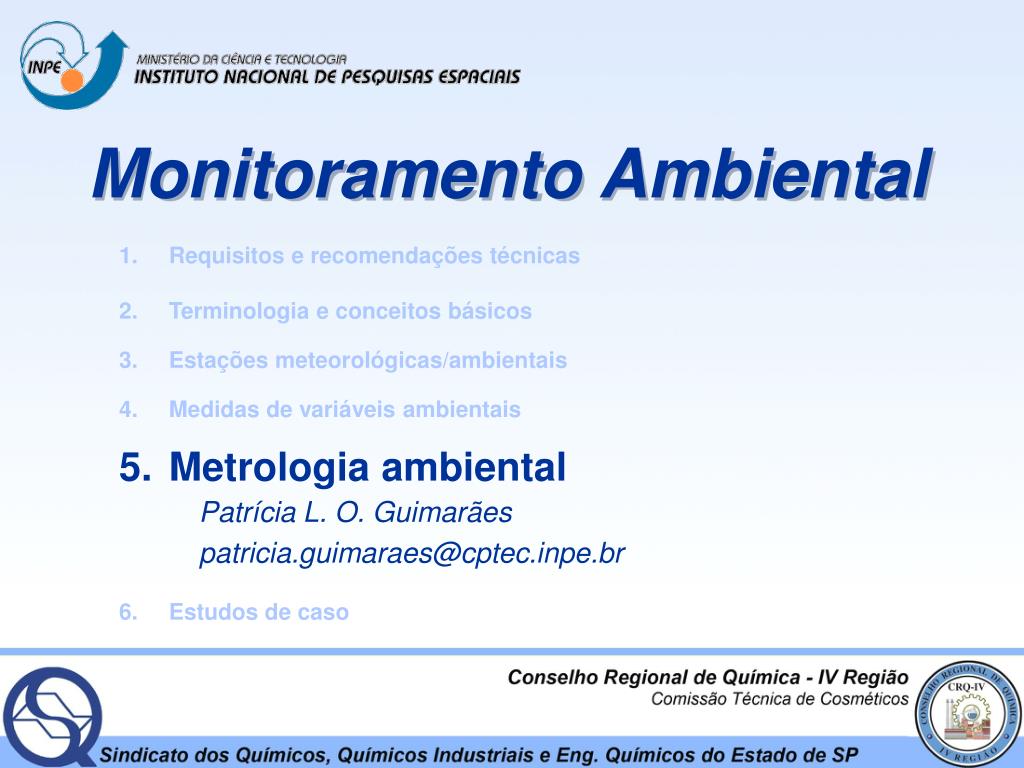

  1. Monitoramento Ambiental 1. Requisitos e recomendações técnicas 2. Terminologia e conceitos básicos 3. Estações meteorológicas/ambientais 4. Medidas de variáveis ambientais 5. Metrologia ambiental Patrícia L. O. Guimarães patricia.guimaraes@cptec.inpe.br 6. Estudos de caso

  2. Atualmente a Organização Meteorológica Mundial (OMM) recomenda a utilização da ISO 17025 para os laboratórios de calibração e instrumentação meteorológica. Estes, por sua vez, devem buscar rastreabilidade nos Institutos Nacionais ou Internacionais de Metrologia ou nas suas redes de calibração. Rastreabilidade Metrológica na Instrumentação Meteorológica/Ambiental

  3. Alguns dos Institutos de Metrologia mais conhecidos na área de instrumentação meteorológica/ambiental: INMETRO (Brasil) - Instituto Nacional de Metrologia, Normalização e Qualidade Industrial NIST (EUA) - National Institute of Standards and Technology PTB (Alemanha) - Physikalisch-Technische Bundesanstalt, NPL (Inglaterra) - National Physical Laboratory, MIKES (Finlândia) - Mittatekniikan Keskus PMOD/WRC (Suíça) - Physikalisch-Meteorilogisches Observatorium Davos/World Radiation Center Rastreabilidade Metrológica

  4. Sistemas de Calibração O INPE está se capacitando a realizar calibrações nos sensores, transdutores e medidores que são utilizados nas pesquisas e monitoramento ambiental, em conformidade com normas internacionais (ISO, ASTM, ASHRAE, DIN, etc), proporcionando ao País um avanço nas áreas em que algumas grandezas ainda são “pouco difundidas”. • Alguns sistemas de calibração já estão em fase de operação: • Calibração de Temperatura e Umidade Relativa do Ar • Calibração de Radiação Solar • Calibração de Pressão • Calibração de Pluviômetria

  5. Sistemas de Calibração Temperatura e Umidade Relativa do Ar | Radiação Solar | Pressão | Pluviometria O sistema é composto por câmara climática, medidor de ponto de orvalho, termômetro padrão de resistência de platina e um sistema de aquisição de dados. O padrão de temperatura possui rastreabilidade ao NVLAP - National Voluntary Laboratory Accreditation Program, dos EUA. O padrão de ponto de orvalho tem rastreabilidade ao Lahig - Laboratório de Higrometria do INMETRO e os multímetros pela RBC - Rede Brasileira de Calibração, vinculada ao INMETRO. Também na área de umidade relativa têm-se os sais padrões da Vaisala, com rastreabilidade ao Finas - Finnish Accreditation Service, da Finlândia.

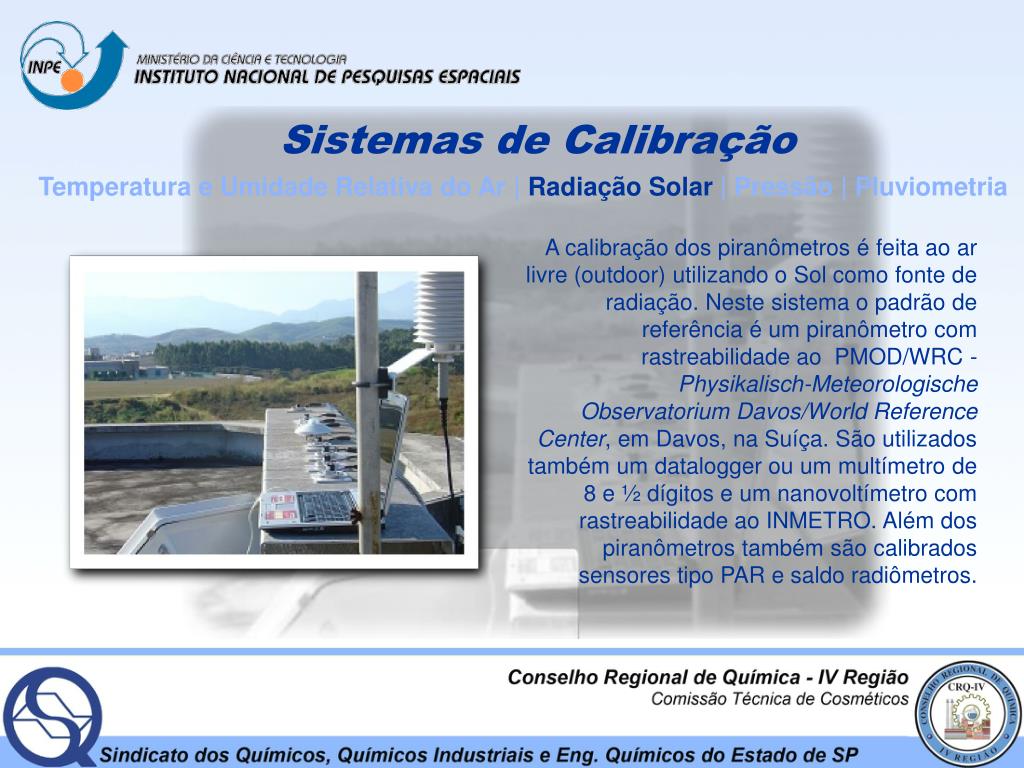

  6. Sistemas de Calibração Temperatura e Umidade Relativa do Ar| Radiação Solar | Pressão | Pluviometria A calibração dos piranômetros é feita ao ar livre (outdoor) utilizando o Sol como fonte de radiação. Neste sistema o padrão de referência é um piranômetro com rastreabilidade ao PMOD/WRC - Physikalisch-Meteorologische Observatorium Davos/World Reference Center, em Davos, na Suíça. São utilizados também um datalogger ou um multímetro de 8 e ½ dígitos e um nanovoltímetro com rastreabilidade ao INMETRO. Além dos piranômetros também são calibrados sensores tipo PAR e saldo radiômetros.

  7. Sistemas de Calibração Temperatura e Umidade Relativa do Ar| Radiação Solar | Pressão | Pluviometria O sistema de calibração de barômetros utiliza padrões de referência e de trabalho com rastreabilidade ao Lapre - Laboratório de Pressão do INMETRO e gás nitrogênio com rastreabilidade ao NIST - National Institute of Standards and Technology.

  8. Sistemas de Calibração Temperatura e Umidade Relativa do Ar| Radiação Solar | Pressão | Pluviometria O sistema é composto por fluxímetro padrão, balança e volumetria calibrada, e tem rastreabilidade à Rede Brasileira de Calibração, RBC, do INMETRO

  9. Sistema de Calibração de anemômetros O projeto para o sistema de calibração de anemômetros prevê, além da construção de um laboratório de anemometria, em conformidade com as normas técnicas IEC 61400-12-1, ASTM D 5096-02, ASTM D 6011-96 e ISO 17713-1, a aquisição de um túnel de vento de fluxo uniforme e baixa turbulência (em conformidade com as normas ISO, IEC, ASTM), padrões de referência rastreados a um laboratório nacional ou internacional de metrologia, entre outros.

  10. Resumo da Rastreabilidade Metrológica
