  1. 放大电路的分析与计算

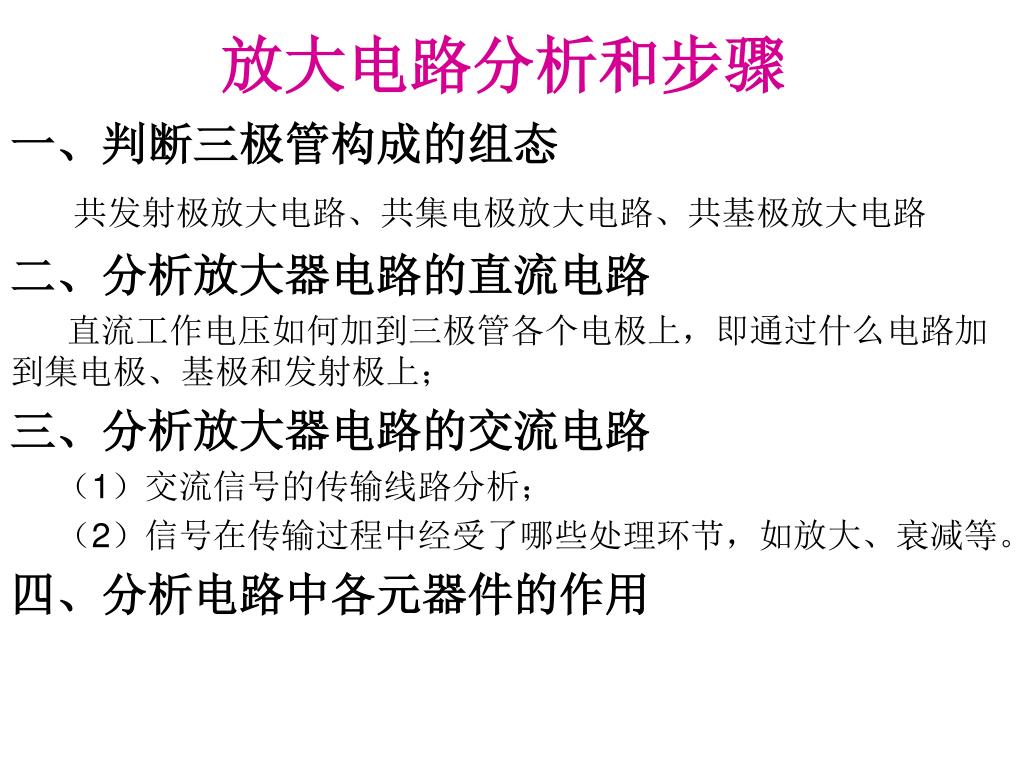

  2. 放大电路分析和步骤 一、判断三极管构成的组态 共发射极放大电路、共集电极放大电路、共基极放大电路 二、分析放大器电路的直流电路 直流工作电压如何加到三极管各个电极上，即通过什么电路加到集电极、基极和发射极上； 三、分析放大器电路的交流电路 （1）交流信号的传输线路分析； （2）信号在传输过程中经受了哪些处理环节，如放大、衰减等。 四、分析电路中各元器件的作用

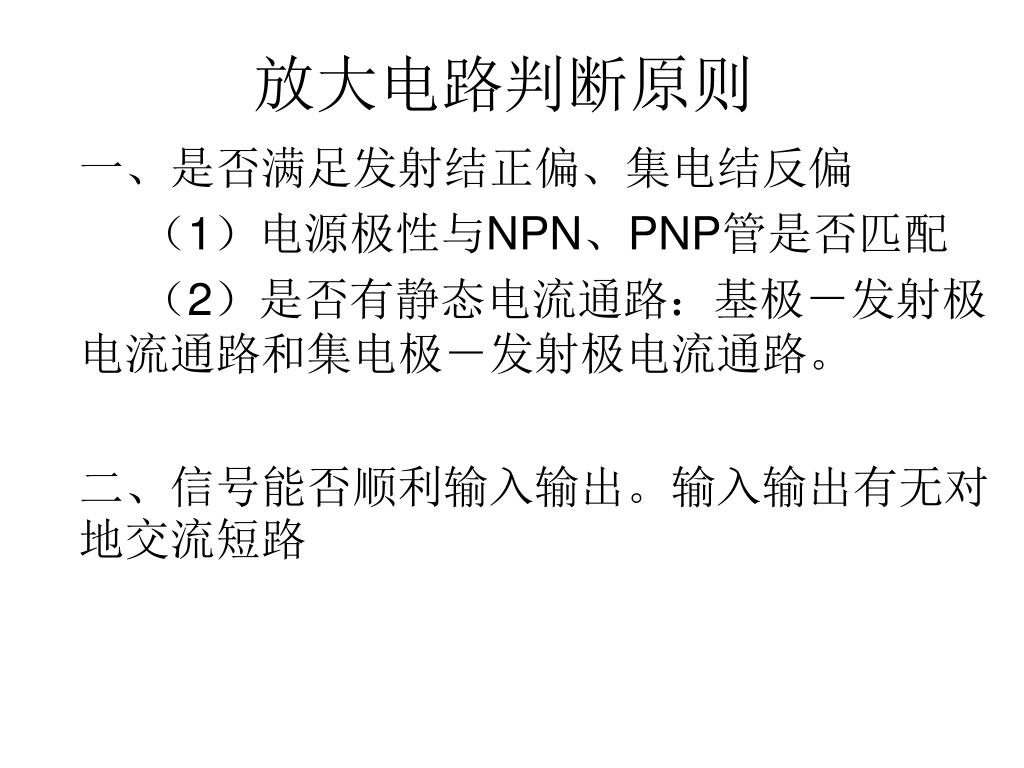

  3. 放大电路判断原则 一、是否满足发射结正偏、集电结反偏 （1）电源极性与NPN、PNP管是否匹配 （2）是否有静态电流通路：基极－发射极电流通路和集电极－发射极电流通路。 二、信号能否顺利输入输出。输入输出有无对地交流短路

  4. 放大电路判断1

  5. 放大电路判断2

  6. 交直流通路画法 一、直流通路 电容为开路，电感为短路 二、交流通路 电容为短路，电感为开路，直流电源接地

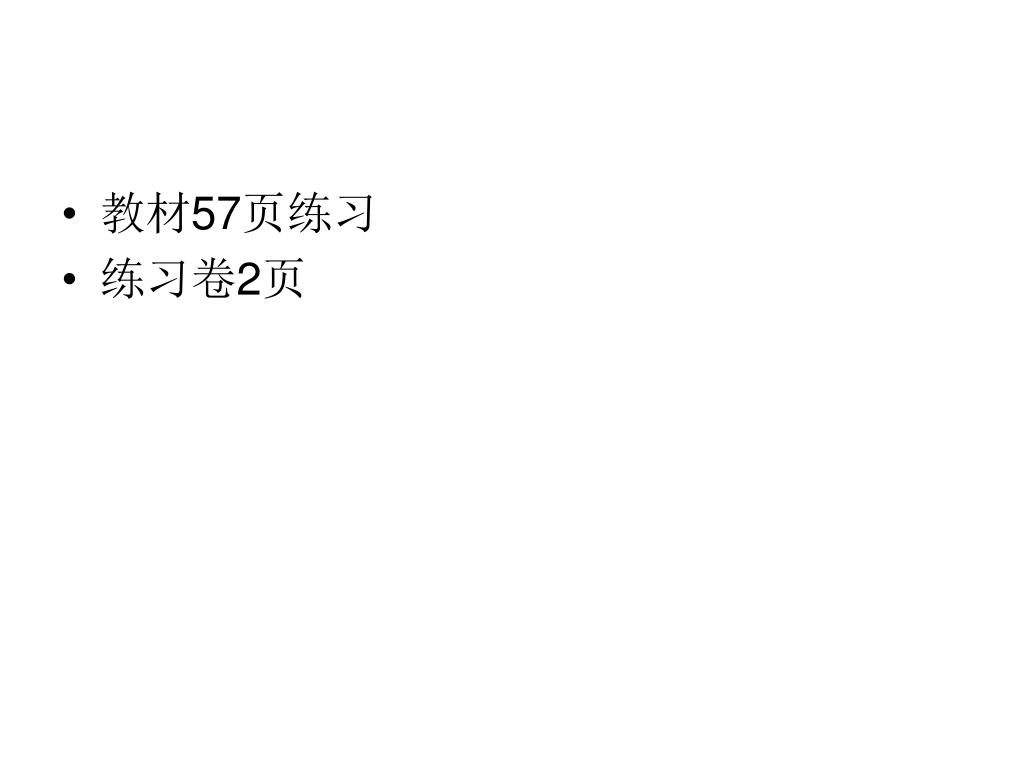

  7. 教材57页练习 • 练习卷2页

  8. 复习三种组态的交直流通路 一、直流偏置 二、交流信号

  9. 静态工作点( Q点）的计算教材29页 • IBQ • ICQ • UCEQ

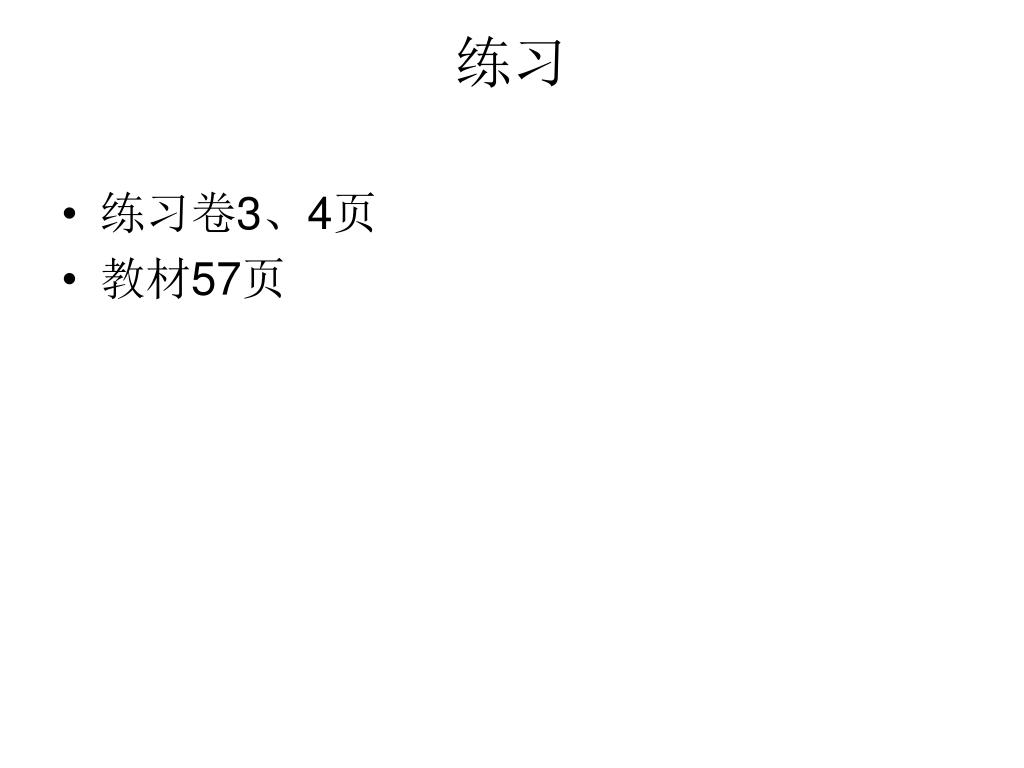

  10. 练习 • 练习卷3、4页 • 教材57页

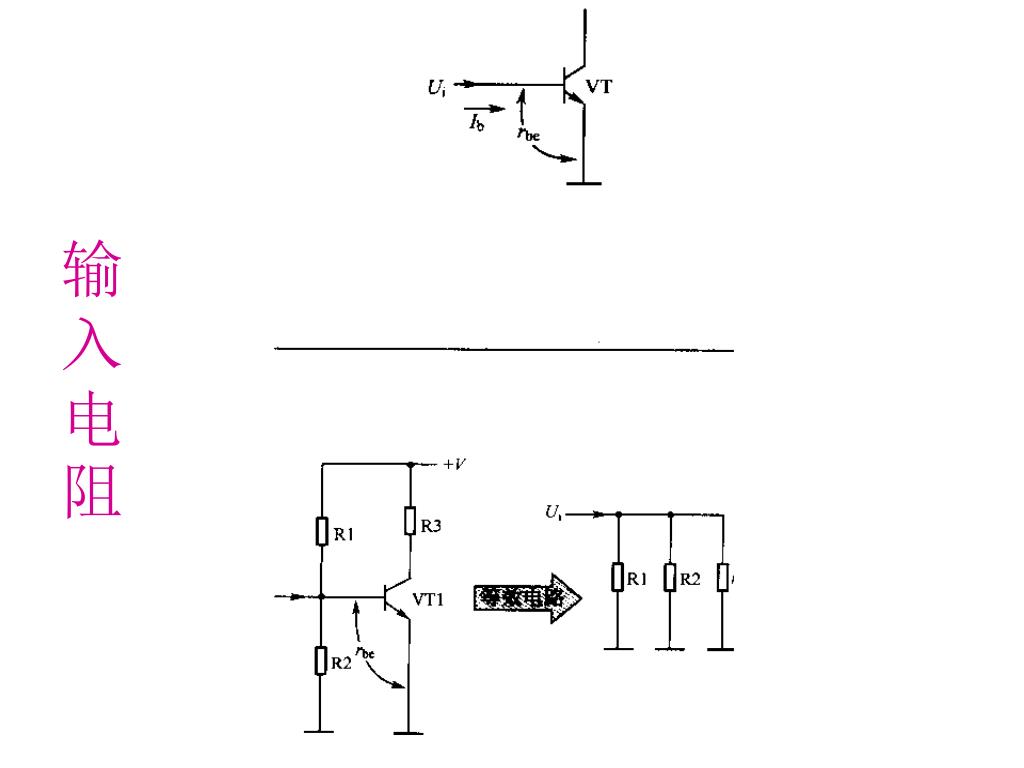

  11. 输入电阻

  12. 输入阻抗的特点 • 放大器的输入阻抗是前一级放大器或信号源电路的负责，当负载阻抗大时，要求前级放大器输出的信号电流就小，这样对前级放大器的负载就轻。 • 当放大器输入阻抗比较大时，只要有比较小的前级输入信号电流，放大器就能正常工作。

  13. 输出电阻

  14. 输出电阻的特点 在多级放大器电路系统中，前一级放大器是后一级放大器的信号源，放大器的输出阻抗就是信号源电路的内阻，信号源的内阻小，说明可以输出更大的信号电流。 输出阻抗小，带负载能力强。

  15. 分压偏置式

  16. 静态工作点的设置问题见教材44页 静态工作点是保证三极管正常工作的条件。 静态工作点设置不当，容易引起失真。表现为饱和失真和截止失真。 静态工作点越大，噪声越大。

  17. 静态工作点的稳定见教材44页 • 温度T增加——放大倍数增加——IC增加

  18. 静态工作点稳定原理1见教材45页T↑-IC ↑ -IE ↑ -IERE ↑ -UBE↓-IB↓ -IC↓

  19. 静态工作点稳定原理2T↑-IC ↑ -UCE↓-IB↓ -IC↓
