I nteligentne Mreže (IN-Intelligent Networks)

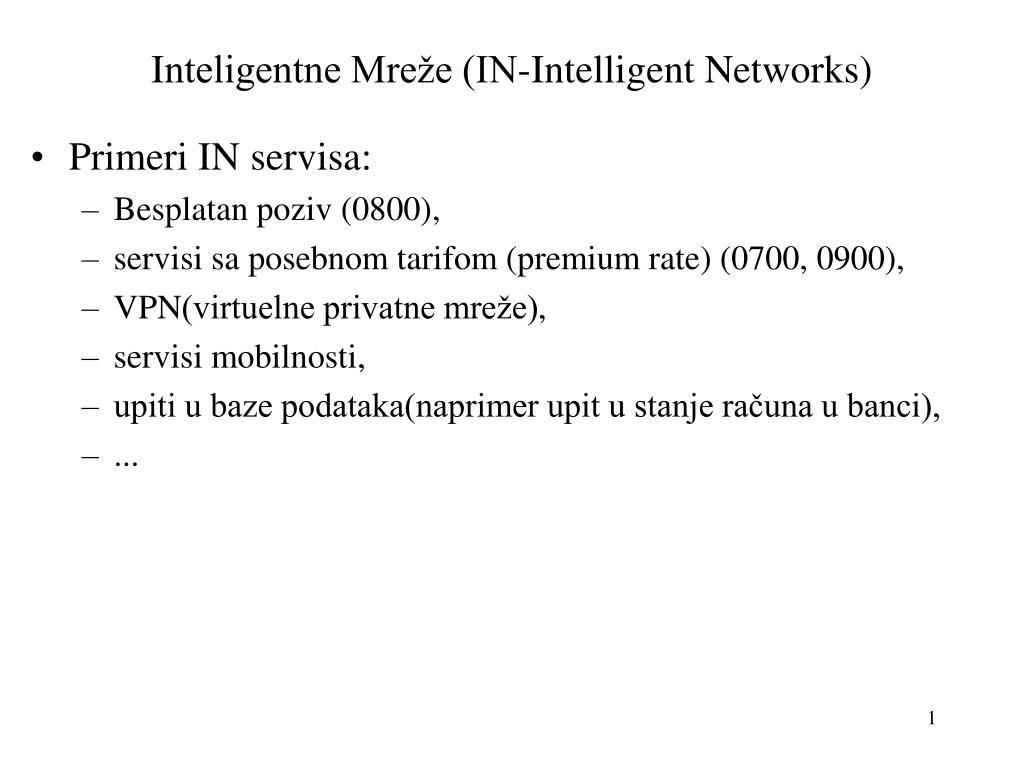

1. Inteligentne Mreže (IN-Intelligent Networks) • Primeri IN servisa: • Besplatan poziv (0800), • servisi sa posebnom tarifom (premium rate) (0700, 0900), • VPN(virtuelne privatne mreže), • servisi mobilnosti, • upiti u baze podataka(naprimer upit u stanje računa u banci), • ...

2. Zašto inteligenti servisi ? Adresa=0800 123 456 SCP 1. Kako rutirati 0800-123 456 ? SCP-service control point, baza podataka 2. Ruta je 1 Ruta 1 SSP SSP-service switching point Bira broj: 0800-123 456 Ruta 2 Ruta 3 signalizacija govor Adresa=0800 123 456 Adresa=0800 123 456

3. IN Servisi • 800-servis (besplatan poziv za pozivajućeg korisnika) • Najstariji i najrasprostranjeniji IN servis • Najčešće ga koriste firme radi pružanja besplatnih servisa svojim korisnicima • Poziv se tarifira pozvanom korisniku • Pretvara broj pozvanog u adresu u zavisnosti od datuma, doba dana, udaljenosti(tarifa poziva) i drugih kruterijuma.

4. IN Services • Servisi sa posebnom tarifom (Premium rate) • 0900-servisi • Pozivajući korisnik se tarifira po posebnoj tarifi, cena razovora operatera mreže i cena usluge koju pruža provajder servisa • Služi za pružanje dodatnih informacija, kupovinu na daljinu, telefonsko glasanje, ... • Virtualne privatne mreže (Virtual Private Network VPN) • Logički zatvorena grupa korisnika (sa svojom numeracijom, tarifiranjem,...) povezana preko javne mreže. • Operater tarifira iznajmljene linije ili komutirane linije dodeljene VPN • Mobilni/celularni servisi (Mobile/cellular services) • IN servisi sa mogućnostima dinamičkog lociranja korisnika, • Prva puna realizacija – GSM • Upiti u račun u banci • Koristi se tonsko (DTMF) biranje, a korisniku se dodeljuje pristupna identifikacija i lozinka radi sigurnosti servisa.

5. INAP Application PSTN/ ISDN/ GSM Korisnici TUP,ISUP MUP TCAP Presentation Session NULL Transport SCCP Network MTP Level 3 MTP Level 2 Data link MTP Level 1 Physical SS7 protokol stek za IN korisnički / Aplikativni delovi Aplikativni slojevi Mrežni deo Mrežni slojevi SS7 OSI-referentni model INAP-Intelligent network application part TCAP-Transaction capabilities application part

6. TCAP (Transaction Capabilities Application Part)Deo za podršku transakciono orijentisanim aplikacijama • Rukuje distribuiranim bazama podatka i obezbeđuje konzistentnost dijaloga (upita i ažururanja baze podataka), • Zahteva SCCP sloj radi adresiranja elemenata distribuirane baze podataka, • Poseduje podsloj za rukovanje komponentama, koji definiše način kodiranja poruka, • Poseduje transakcioni podsloj, koji rukuje komunikacijom (upit/odgovor). INAP (Intelligent Network Application Part) • Skup različitih funkcionalnih elemenata koji određuju operacije, greške i rezultate operacija prilikom poziva inteligentnog servisa, • Zahteva TCAP sloj, • Zavisi od konkretnog IN servisa, • Definisan u ASN.1 (Abstract Syntax Notation One) jeziku.

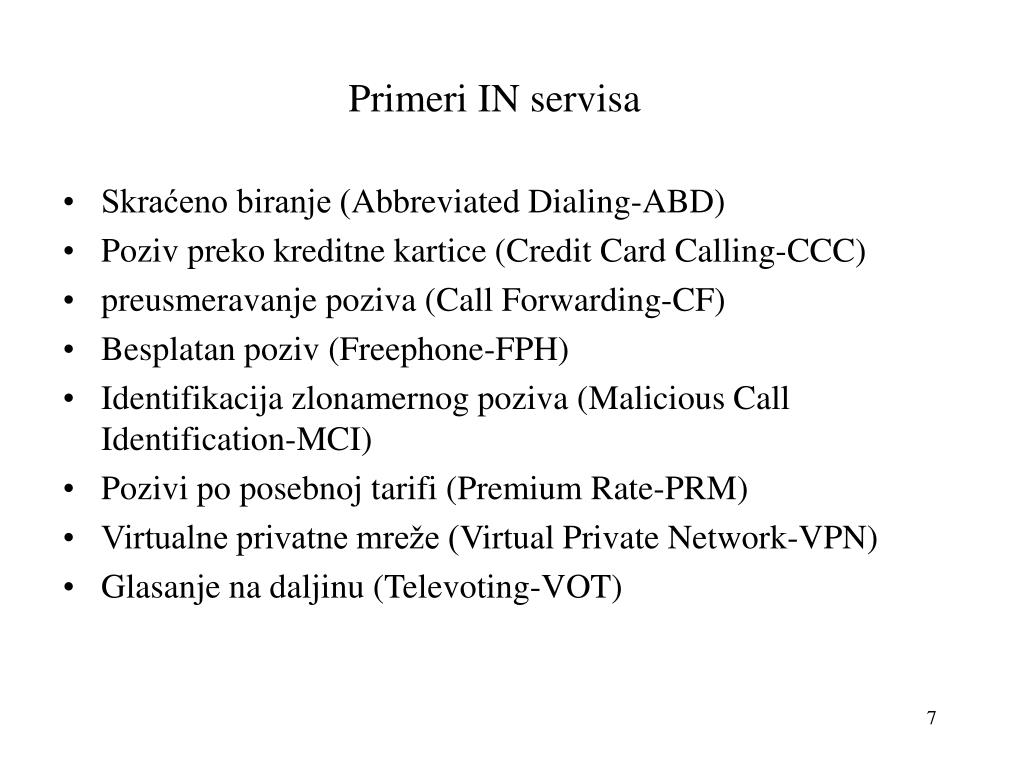

7. Primeri IN servisa • Skraćeno biranje (Abbreviated Dialing-ABD) • Poziv preko kreditne kartice (Credit Card Calling-CCC) • preusmeravanje poziva (Call Forwarding-CF) • Besplatan poziv (Freephone-FPH) • Identifikacija zlonamernog poziva (Malicious Call Identification-MCI) • Pozivi po posebnoj tarifi (Premium Rate-PRM) • Virtualne privatne mreže (Virtual Private Network-VPN) • Glasanje na daljinu (Televoting-VOT)

8. CENTRALA SSP SDP SCP A1 Detect Data Function 2 1 Charging 3 4 Connect C1 5 6 7 8 9 Primer: scenario besplatanog poziva 1. Korisnik bira broj 0800 123 456 2. Centrala detektuje 0800 broj 3. preko SSP šalje upit ka SCP o rutiranju poziva 4. SCP prosleđuje upit ka SDP 5. SDP vraća odgovor: kako rutirati i tarifirati poziv 6. SCP prosleđuje odgovor do SSP-a pozivajućeg korisnika preko INAP poruke. SSP čuva informacije o tarifiranju (pozvanog korisnika). 7. SCP šalje INAP poruku o stvarnoj adresi (broju) 0800 korisnika 8. Centrala započinje odlaznu vezu 9. Počinje obaveštavanje pozivajućeg korisnikao započetom pozivu. SSP-Komutaciona tačka servisa (Service Switiching Point), SCP-Kontrolna tačka servisa (Service Control Point), SDP-Baza podataka
