RECTIFICACIÓN MEZCLA BINARIA. DIÁMETRO : Flujo de fluidos, velocidad de inundación y arrastre. ALTURA : nº de platos o etapas teóricas de equilibrio Problema de transferencia de materia F, z D, x D + W x w. q C. D x D. V n y n. plato n. L n x n. V n+1 y n+1. Rectificación. F z.

hammer
Télécharger la présentation

Rectificación

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

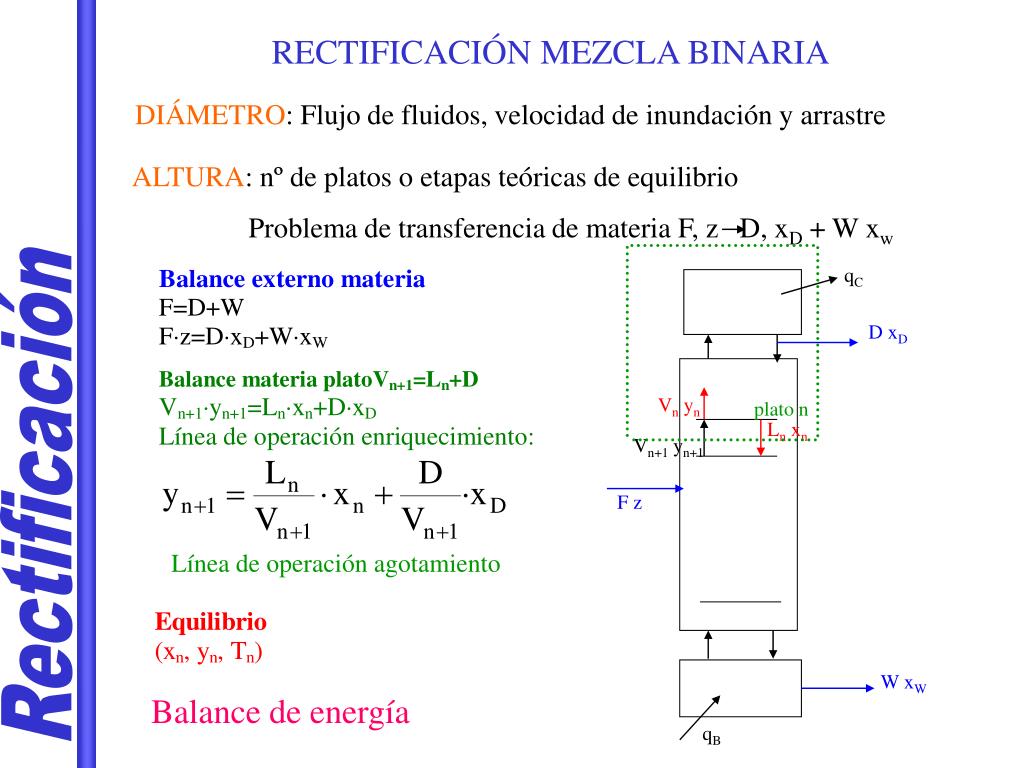

  1. RECTIFICACIÓN MEZCLA BINARIA DIÁMETRO: Flujo de fluidos, velocidad de inundación y arrastre ALTURA: nº de platos o etapas teóricas de equilibrio Problema de transferencia de materia F, z D, xD + W xw qC D xD Vn yn plato n Ln xn Vn+1 yn+1 Rectificación F z Línea de operación agotamiento W xW Balance de energía qB

  2. n-1 Ln-1 Vn qC n D xD Vn+1 Ln n+1 Vn yn plato n Ln xn Vn+1 yn+1 F z W xW qB 0 RECTIFICACIÓN MEZCLA BINARIA Balance de energía Rectificación

  3. RECTIFICACIÓN MEZCLA BINARIA Conozco D, xD, V1, y1, L0, x0 qC D xD V1 y1 plato 1 L1 x1 V2 y2 F z Rectificación W xW qB Resolución simultánea, precisa iterar T2 o y2

  4. MÉTODO GRÁFICO: PONCHON-SAVARIT Diagrama entalpía-composición qC D xD L0 Proceso no adiabático V1 y1 plato 1 L1 x1 V2 y2 hD’= hD + qc/D hw’= hw - qB/W ? F z V1=L0 + D V1·H1 = L0·h0+D.hD’ Rectificación W xW qB

  5. MÉTODO GRÁFICO: PONCHON-SAVARIT 1.- Sitúa en abscisas xD, z y xw 2.- Calcula y representa entalpía de F (ejemplo líq+vapor) hD’ 3.- Con relación L/V calcula n y sitúa hD’ 4.- Une F con D para obtener hw’ n 5.- Sitúa y1, vapor saturado composición xD 6.- Sitúa x1, equilibrio y1 (línea de reparto) y2 y1 7.- Sitúa y2, vapor saturado en la línea de unión x1 - polo de enriquecimiento hD’ 8.- Continúa alternando equilibrio y operación con hD’ hasta que una línea de reparto cruce a la escisión de F en D+W m 9.- Continúa alternando equilibrio y operación ahora con el polo de agotamiento en hw’ hasta obtener x menor que xw x2 Rectificación x1 xw xD z 10.- Cada recta de reparto corresponde a una etapa teórica. 11.- La etapa óptima de alimentación es la recta de reparto que cruza a la escisión de F. (6) hw’ 12.- El calderín es una etapa teórica y deben calcularse fracciones de plato. 13.- Calcula el calor con los valores de hD’ y hw’
