Presentation Transcript

  1. Источники оптического импульсного когерентного излучения для информационных систем I Общий обзор лазерных систем

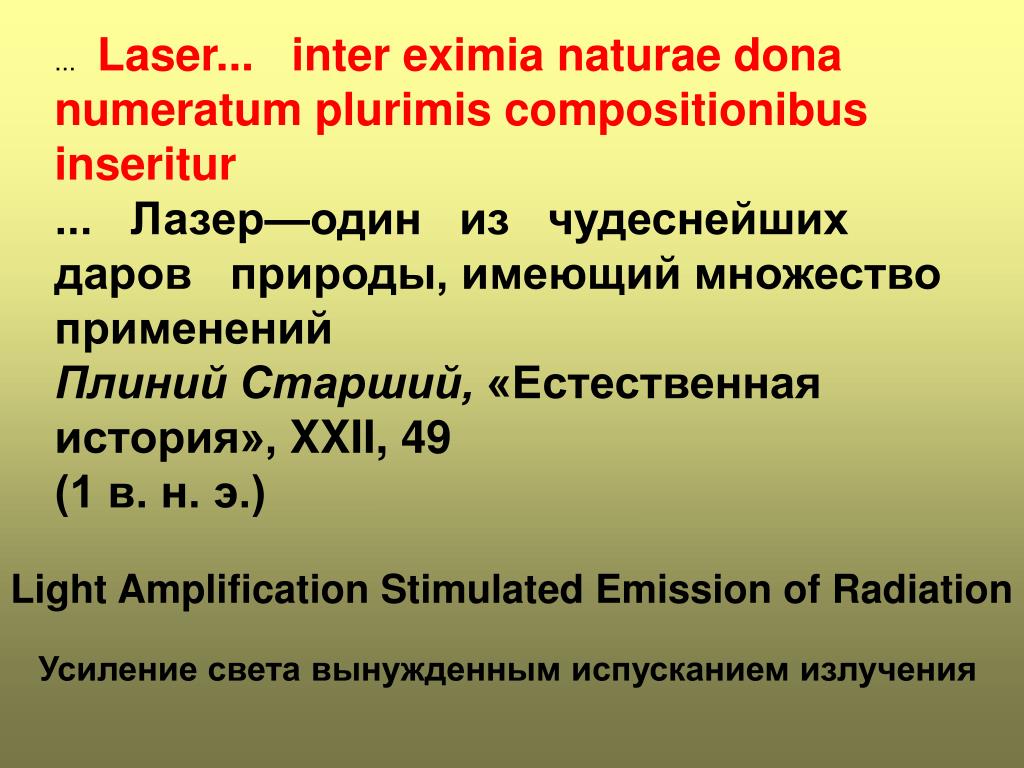

  2. ... Laser... inter eximia naturae dona numeratumplurimis compositionibus inseritur ... Лазер—один из чудеснейших даров природы, имеющий множество применений Плиний Старший, «Естественная история», XXII, 49 (1 в. н. э.) Light Amplification Stimulated Emission of Radiation Усиление света вынужденным испусканием излучения

  3. Einstein. Zur Quantentheorie der Strahlung.// • Phys.Z., 18 (1917) 121

  4. История создания лазеров • 1951 – Ч. Таунс, А. Шавлов • 1954 – Н.Г. Басов и А.М. Прохоров • 1960 – Т. Мейман (рубин), Е. Снитцер (Nd:glass) • 1961 – А. Джаван (He-Ne) • 1962 – Р. Холл (GaAs) • 1968 – Ж.И. Алферов (гетероструктуры)

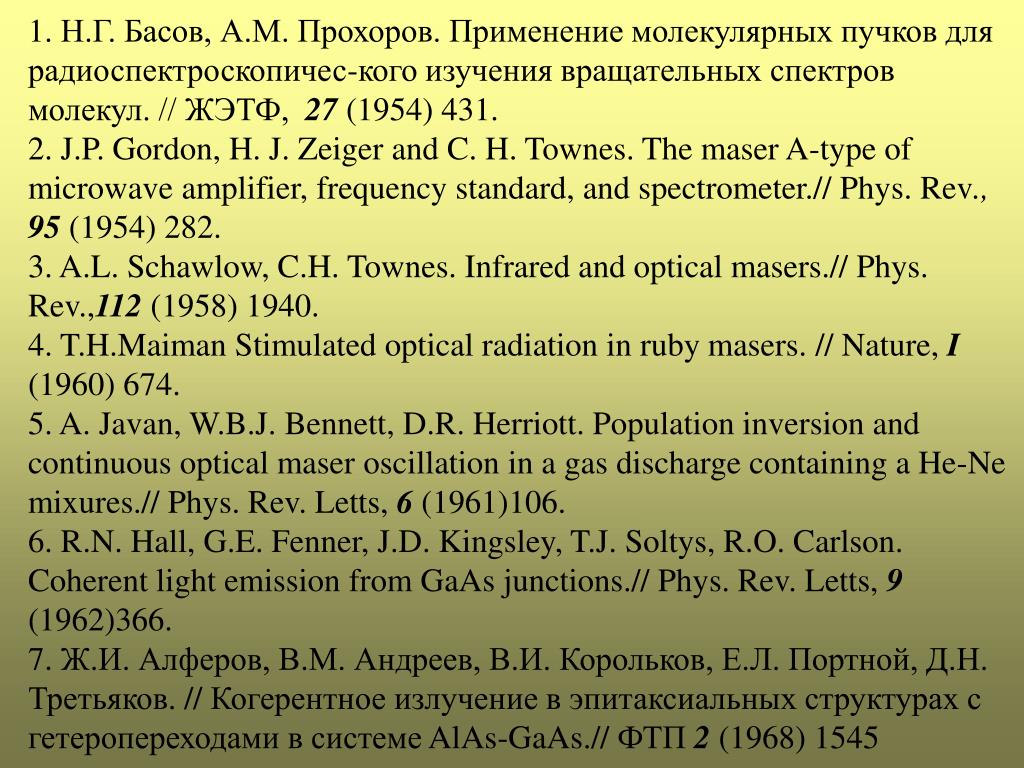

  5. 1. Н.Г. Басов, А.М. Прохоров. Применение молекулярных пучков длярадиоспектроскопичес-кого изучения вращательных спектров молекул. // ЖЭТФ, 27(1954) 431. 2. J.P. Gordon, H. J. Zeiger and C. H. Townes. The maser A-type of microwave amplifier, frequency standard, and spectrometer.// Phys. Rev., 95(1954) 282. 3. A.L. Schawlow, C.H. Townes. Infrared and optical masers.// Phys. Rev.,112 (1958) 1940. 4. T.H.Maiman Stimulated optical radiation in ruby masers. // Nature, I (1960) 674. 5. A. Javan, W.B.J. Bennett, D.R. Herriott. Population inversion and continuous optical maser oscillation in a gas discharge containing a He-Ne mixures.// Phys. Rev. Letts, 6 (1961)106. 6. R.N. Hall, G.E. Fenner, J.D. Kingsley, T.J. Soltys, R.O. Carlson. Coherent light emission from GaAs junctions.// Phys. Rev. Letts, 9 (1962)366. 7. Ж.И. Алферов, В.М. Андреев, В.И. Корольков, Е.Л. Портной, Д.Н. Третьяков. // Когерентное излучение в эпитаксиальных структурах с гетеропереходами в системе AlAs-GaAs.// ФТП 2 (1968) 1545

  6. Современное состояниелазерной индустрии в мире

  7. Рост рынка полупроводниковых лазеров

  8. Принципы лазерной генерации I

  9. Принципы лазерной генерации II F – плотность потока фотонов N1 – населенность нижнего уровня N2 – населенность верхнего уровня  - сечение вынужденного излучения

  10. Принципы лазерной генерации III l Обратная связь R2 R1 Критическая инверсия Условие генерации в резонаторе Фабри-Перо (потери только на зеркалах)

  11. Принципы лазерной генерации IV

  12. Четырехуровневый лазер

  13. Свойства лазерных кристаллических сред для диодной накачки

  14. Diode laser Cylinder lens Laserbeam Pumpbeam Nd:YLF Lasercrystal Diode laser Структура лазерного модуля с диодной накачкой

  15. Gain module Nd:YLF slab AO Q-switch Diode Laser bar Оптическая схема лазера с диодной накачкой

  16. 15 1.50 tangential plane 1.25 12 M² = 1.1 1.00 9 Output Power (W) 1/e2 Mode Diameter (mm) sagittal plane 0.75 6 0.50 3 0.25 0 0 0 5 10 15 20 25 30 35 40 Incident Pump Power (W) Выходные характеристики лазера с диодной накачкой

  17. Внешний вид лазера MPS-1047

  18. Collimated 20 WLaser Diode Bars HR HR Nd:YVO4 Slab Лазерный модуль с Nd:YVO4

  19. 1064 nm, >15 W multimode, >13 W TEM00, 46.3% slope, 35.0% optical and 13%electrical efficiency. 1342 nm, >6 W TEM00, 26% slope, 15% optical and 6% electrical efficiency.

  20. 29W @ 5kHz 2 M = 1.07 (H), 1.1 (V) 37W CW 11.5W @ 5kHz 13.5W CW Лазерная система задающий генератор – многопроходовый усилитель 19W @ 5kHz 25W CW 2nd Stage Amplifier Nd:YLF Oscillator 1st Stage Amplifier Gain module Nd:YLF slab Faraday Isolator AO Q-switch Diode Laser bar
