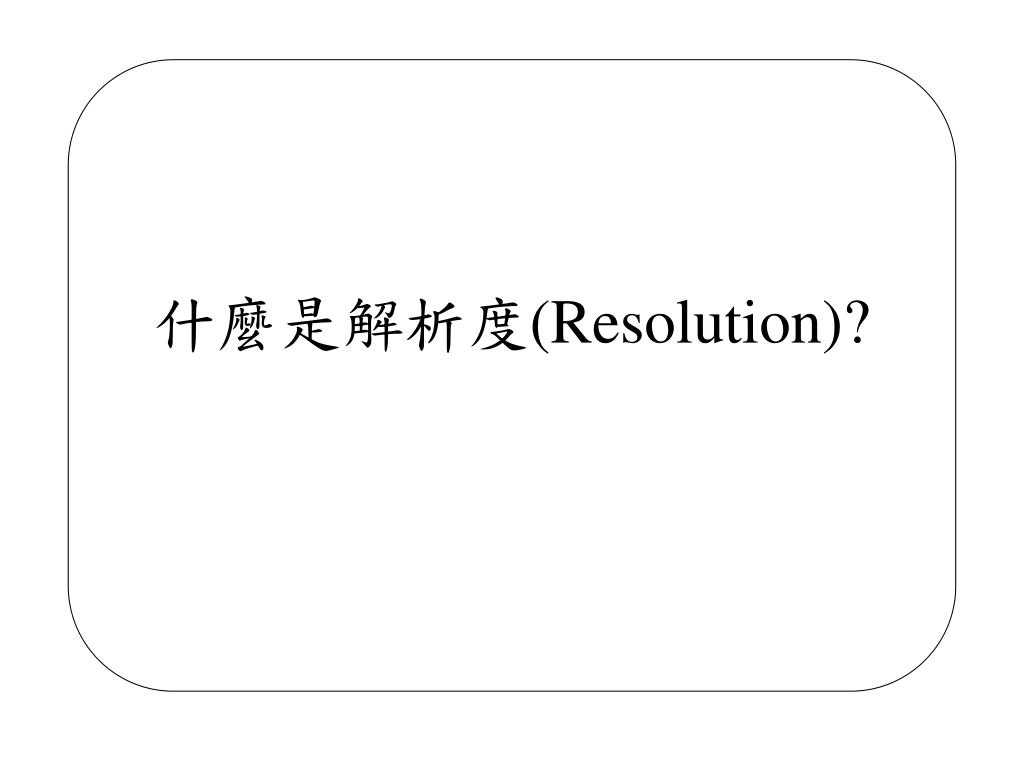

  1. 什麼是解析度(Resolution)?

  2. 解析度 • 分辨二個不同物體的能力。 • 空間解析度 (spatial resolution) • 對比解析度 (contrast resolution) • 時間解析度 (temporal resolution)

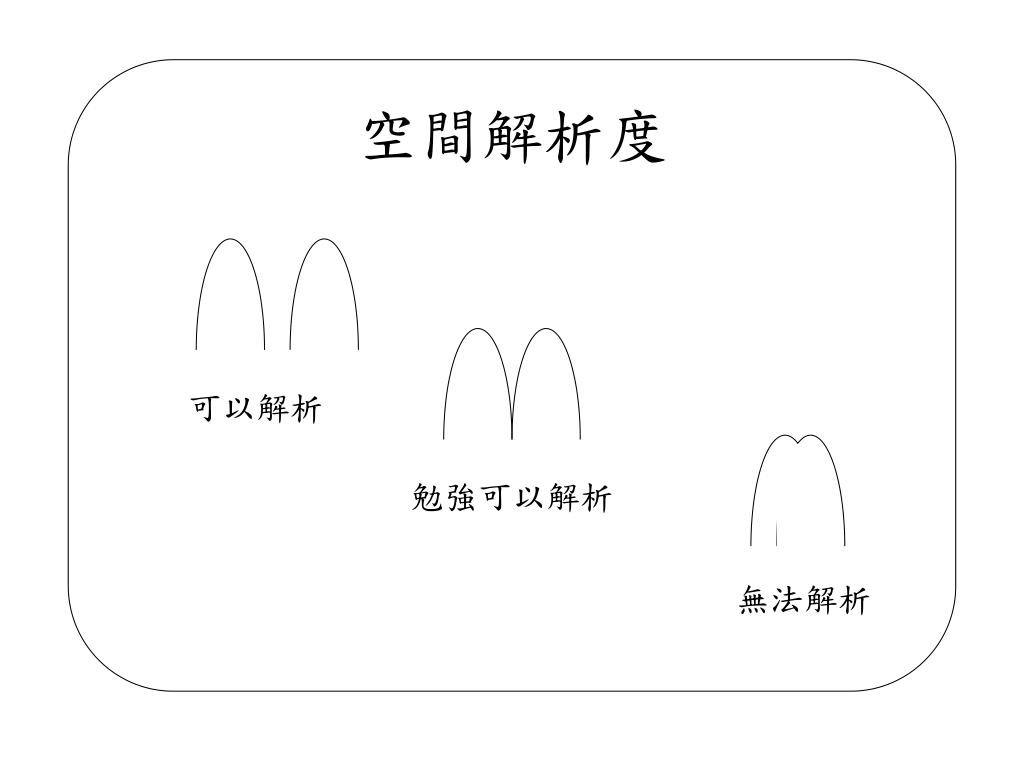

  3. 空間解析度 可以解析 勉強可以解析 無法解析

  4. Output Input LTI System 電路學 Impulse LTI circuit Impulse Response 影像 Point LTI System Point Spread Function Point Spread Function • 點的影像仍是點嗎? • Image of a point is point spread function (PSF). • 和電路學的 impulse response相同觀念。

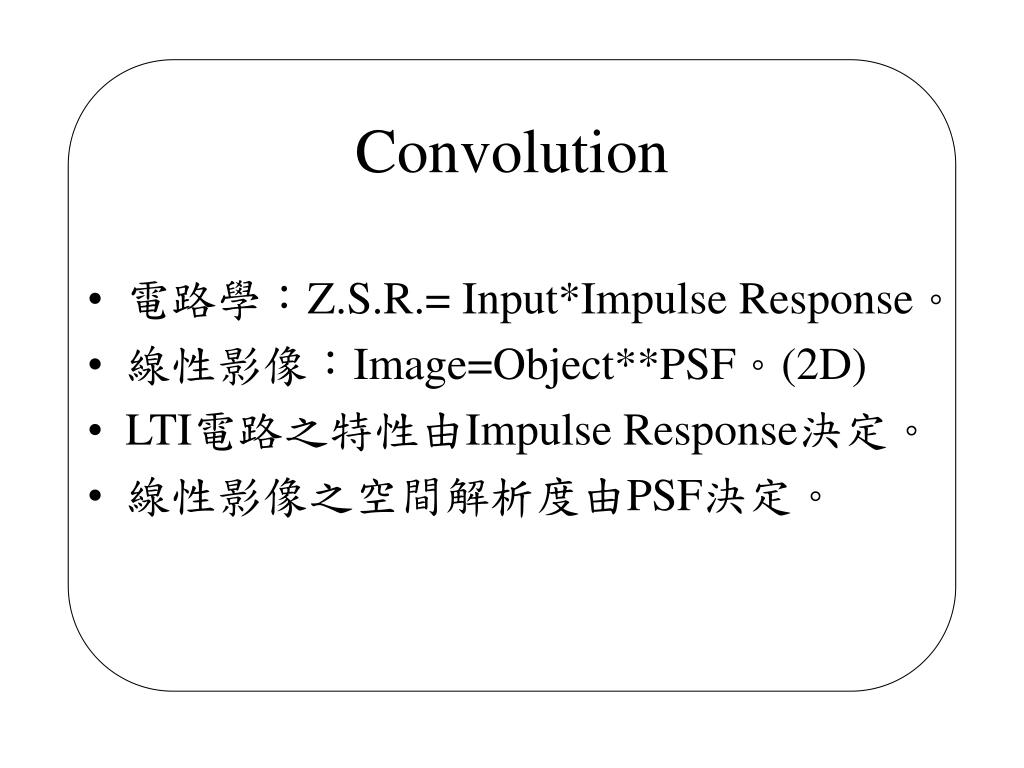

  5. Convolution • 電路學：Z.S.R.= Input*Impulse Response。 • 線性影像：Image=Object**PSF。(2D) • LTI電路之特性由Impulse Response決定。 • 線性影像之空間解析度由PSF決定。

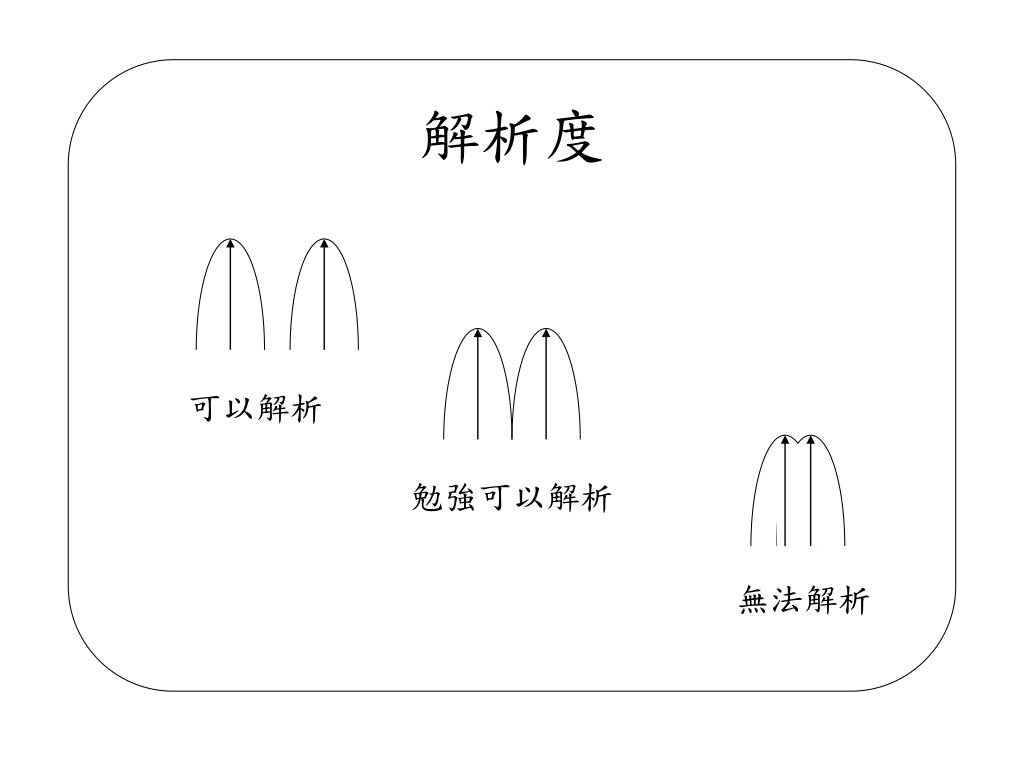

  6. 解析度 可以解析 勉強可以解析 無法解析

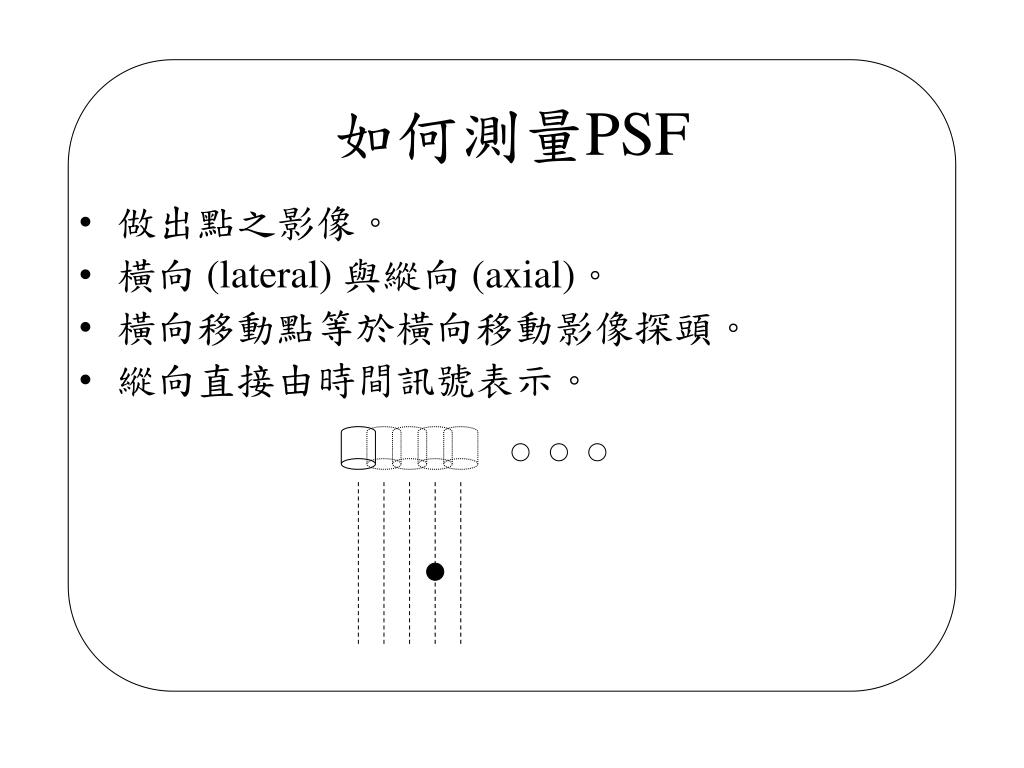

  7. 如何測量PSF • 做出點之影像。 • 橫向 (lateral) 與縱向 (axial)。 • 橫向移動點等於橫向移動影像探頭。 • 縱向直接由時間訊號表示。

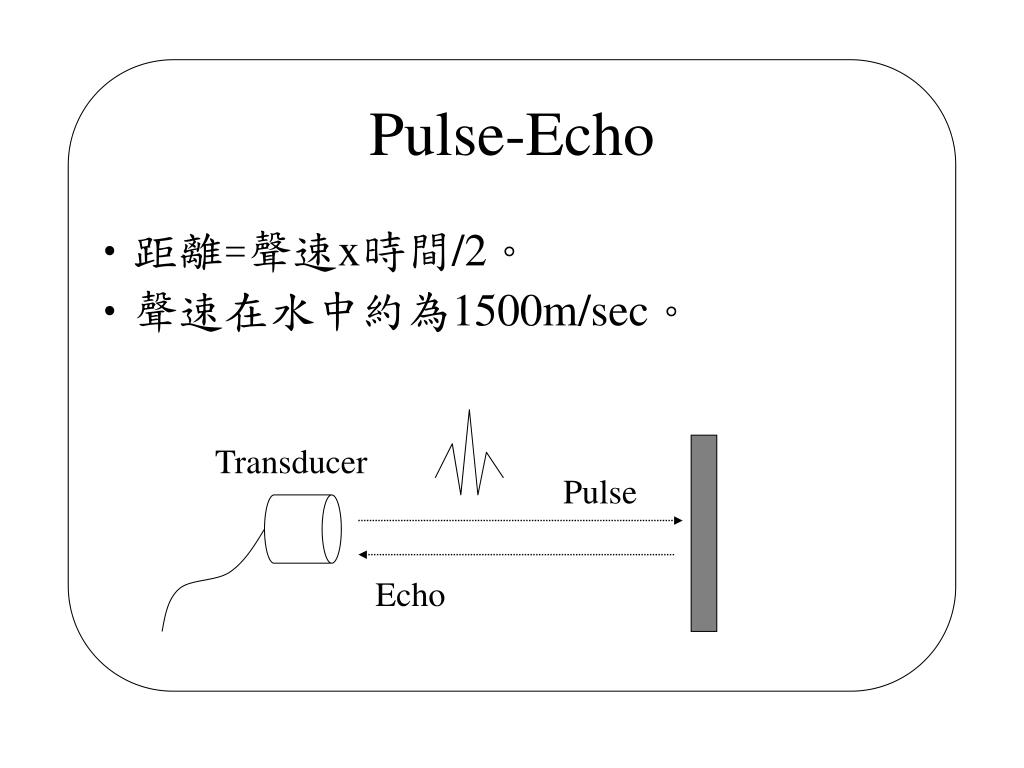

  8. Pulse Echo Pulse-Echo • 距離=聲速x時間/2。 • 聲速在水中約為1500m/sec。 Transducer

  9. 思考一下 • 橫向圖與楊氏實驗(Young’s Experiment)的關係? • 縱向圖與探頭頻率響應(Frequency Response)的關係? • Convolution 真的可以用嗎?
