  1. 实训六 单结管构成电路

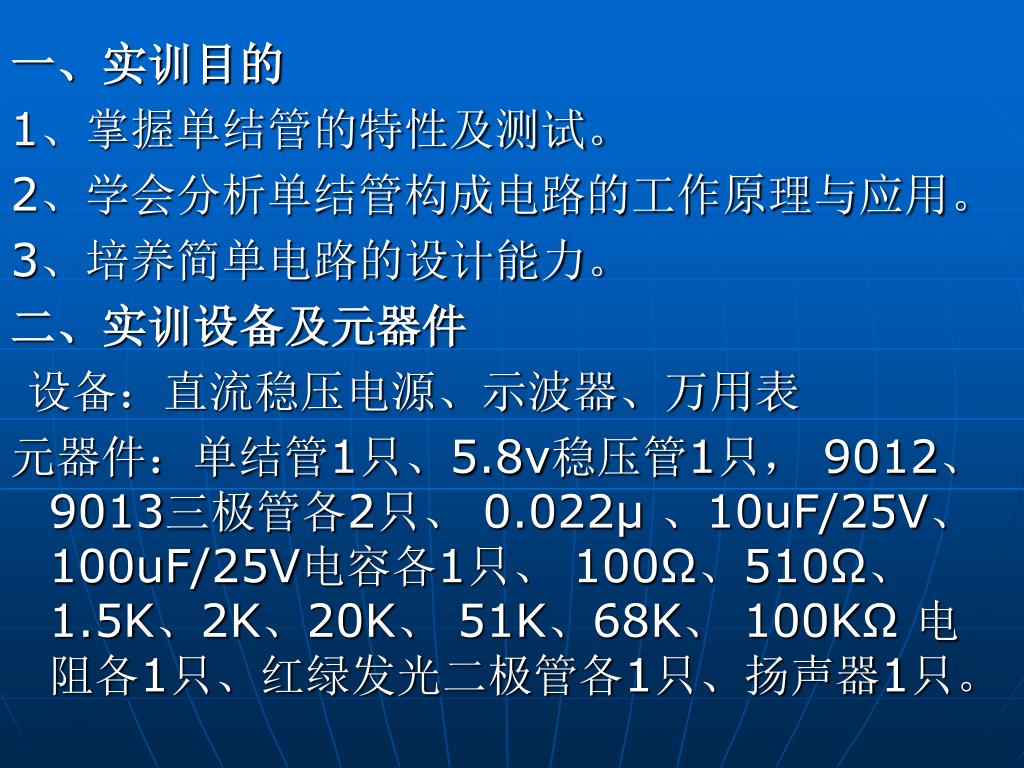

  2. 一、实训目的 1、掌握单结管的特性及测试。 2、学会分析单结管构成电路的工作原理与应用。 3、培养简单电路的设计能力。 二、实训设备及元器件 设备：直流稳压电源、示波器、万用表 元器件：单结管1只、5.8v稳压管1只， 9012、9013三极管各2只、 0.022μ 、10uF/25V、100uF/25V电容各1只、 100Ω、510Ω、1.5K、2K、20K、 51K、68K、 100KΩ 电阻各1只、红绿发光二极管各1只、扬声器1只。

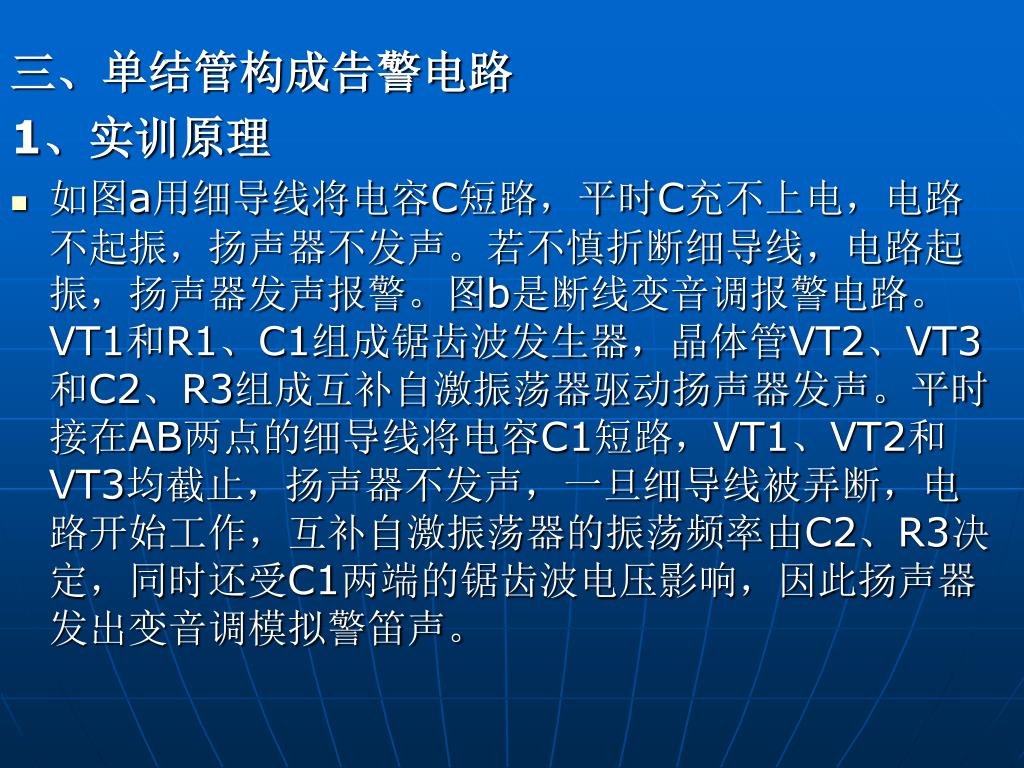

  3. 三、单结管构成告警电路 1、实训原理 如图a用细导线将电容C短路，平时C充不上电，电路不起振，扬声器不发声。若不慎折断细导线，电路起振，扬声器发声报警。图b是断线变音调报警电路。VT1和R1、C1组成锯齿波发生器，晶体管VT2、VT3和C2、R3组成互补自激振荡器驱动扬声器发声。平时接在AB两点的细导线将电容C1短路，VT1、VT2和VT3均截止，扬声器不发声，一旦细导线被弄断，电路开始工作，互补自激振荡器的振荡频率由C2、R3决定，同时还受C1两端的锯齿波电压影响，因此扬声器发出变音调模拟警笛声。

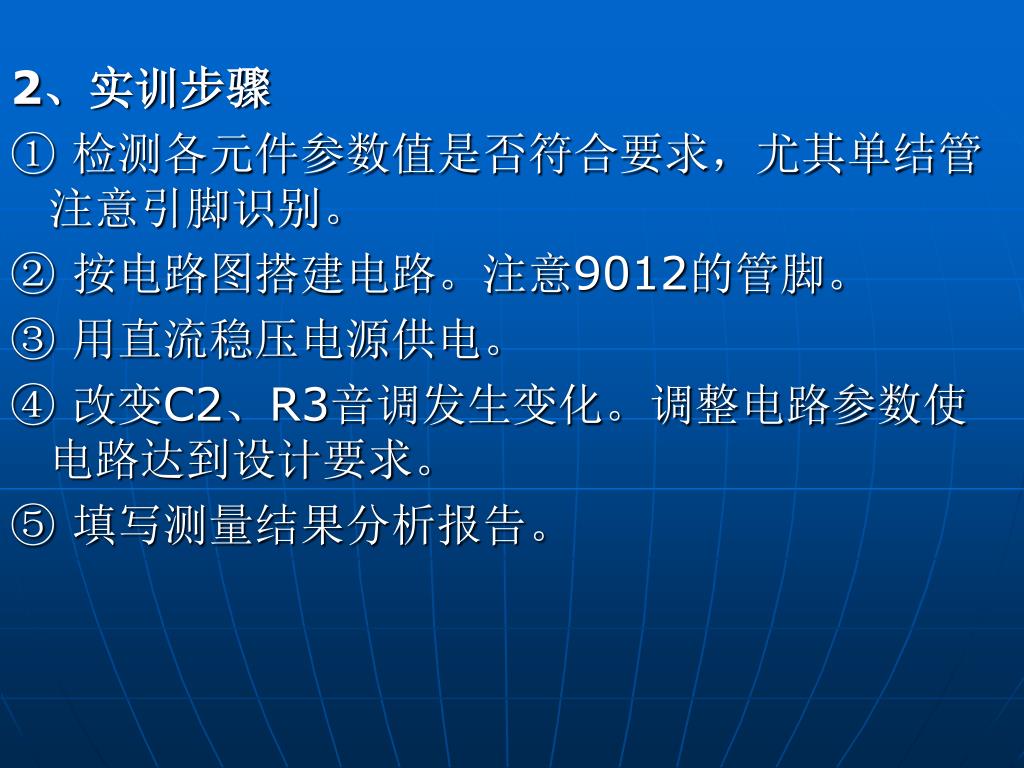

  4. 2、实训步骤 ① 检测各元件参数值是否符合要求，尤其单结管注意引脚识别。 ② 按电路图搭建电路。注意9012的管脚。 ③ 用直流稳压电源供电。 ④ 改变C2、R3音调发生变化。调整电路参数使电路达到设计要求。 ⑤ 填写测量结果分析报告。

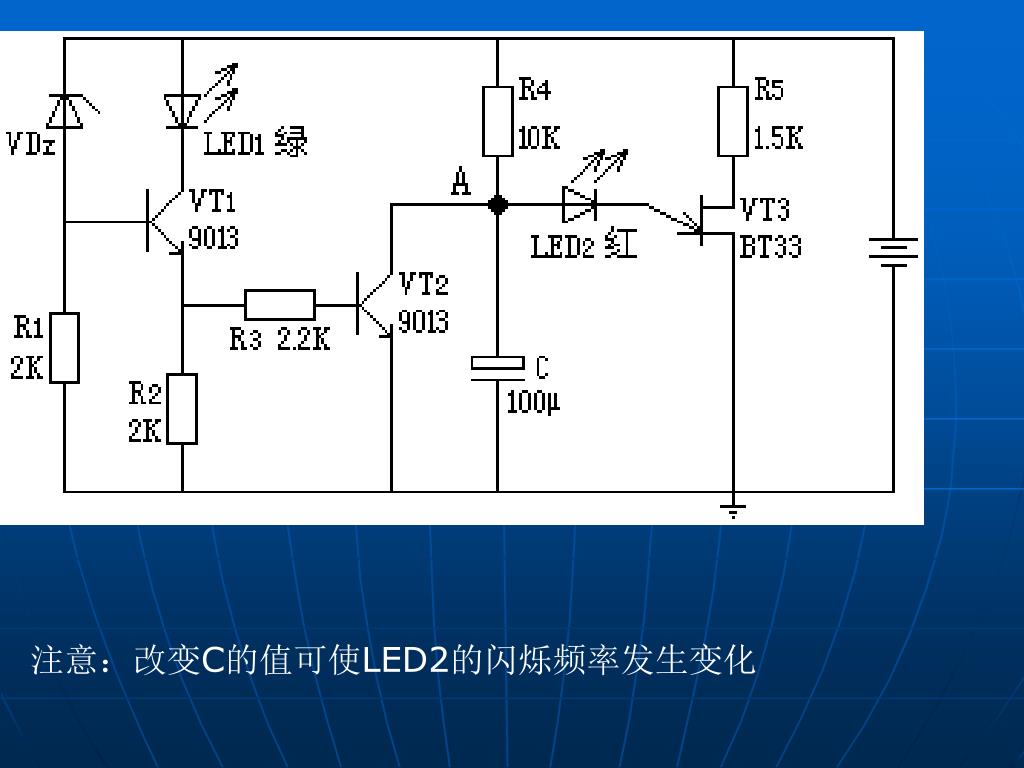

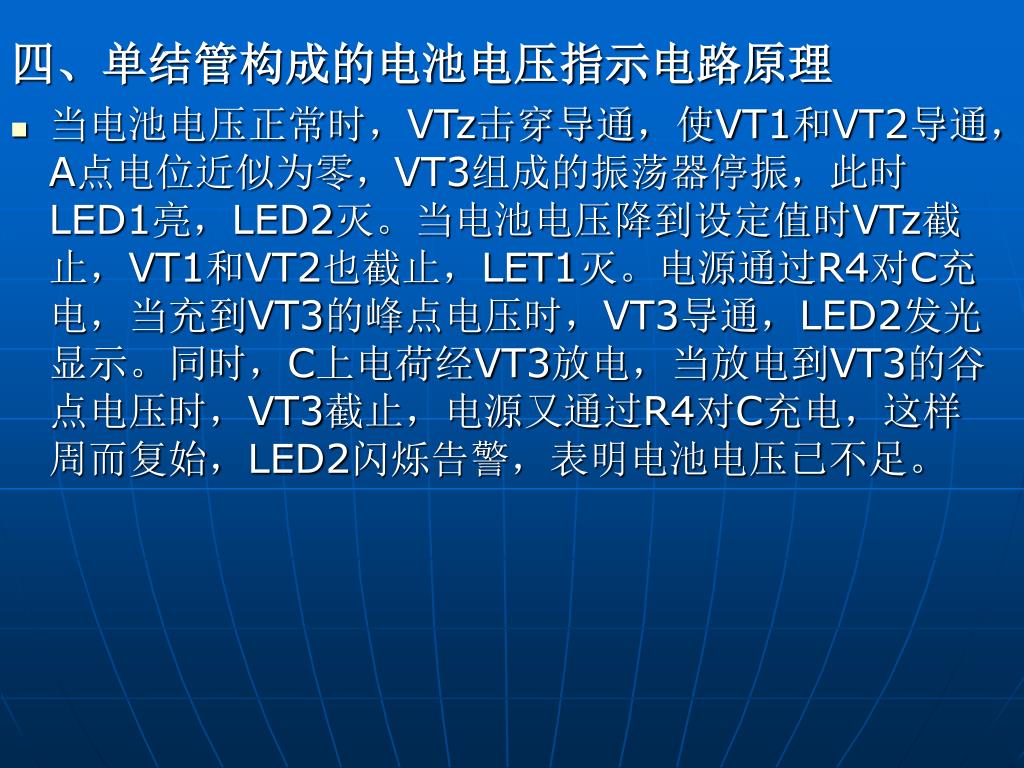

  5. 四、单结管构成的电池电压指示电路原理 当电池电压正常时，VTz击穿导通，使VT1和VT2导通，A点电位近似为零，VT3组成的振荡器停振，此时LED1亮，LED2灭。当电池电压降到设定值时VTz截止，VT1和VT2也截止，LET1灭。电源通过R4对C充电，当充到VT3的峰点电压时，VT3导通，LED2发光显示。同时，C上电荷经VT3放电，当放电到VT3的谷点电压时，VT3截止，电源又通过R4对C充电，这样周而复始，LED2闪烁告警，表明电池电压已不足。

  6. 注意：改变C的值可使LED2的闪烁频率发生变化

  7. 五、单结管的检测 1、符号：由1个PN结组成 +b2 Ie Rb2 Ubb e A UA Ue Rb1 -b1 b2 e b1

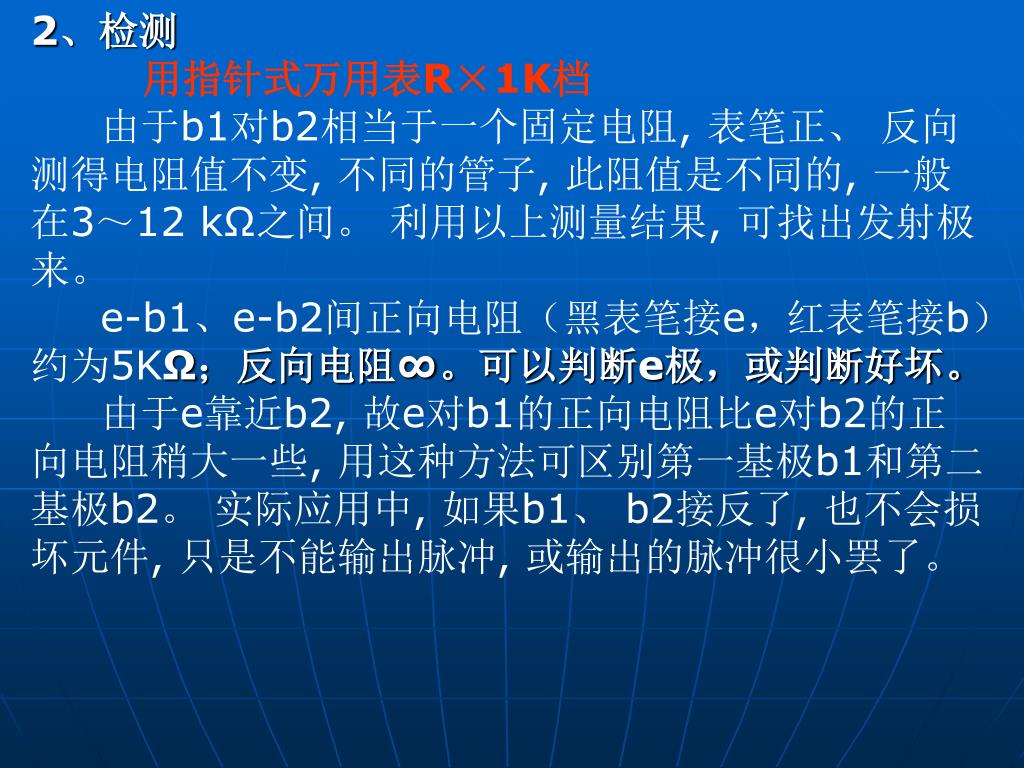

  8. 2、检测 • 用指针式万用表R×1K档 • 由于b1对b2相当于一个固定电阻, 表笔正、 反向测得电阻值不变, 不同的管子, 此阻值是不同的, 一般在3～12 kΩ之间。 利用以上测量结果, 可找出发射极来。 • e-b1、e-b2间正向电阻（黑表笔接e，红表笔接b）约为5KΩ；反向电阻∞。可以判断e极，或判断好坏。 • 由于e靠近b2, 故e对b1的正向电阻比e对b2的正向电阻稍大一些, 用这种方法可区别第一基极b1和第二基极b2。 实际应用中, 如果b1、 b2接反了, 也不会损坏元件, 只是不能输出脉冲, 或输出的脉冲很小罢了。

  9. 管脚的判别方法 对于金属管壳的管子, 管脚对着自己, 以凸口为起始点, 顺时针方向数, 依次是e、 b1、 b2。 对于环氧封装半球状的管子, 平面对着自己, 管脚向下, 从左向右, 依次为e、 b2、 b1, 国外的塑料封装管管脚排列, 一般也和国产环氧封装管的排列相同。 BT31C e b1 b1 e b2 b1

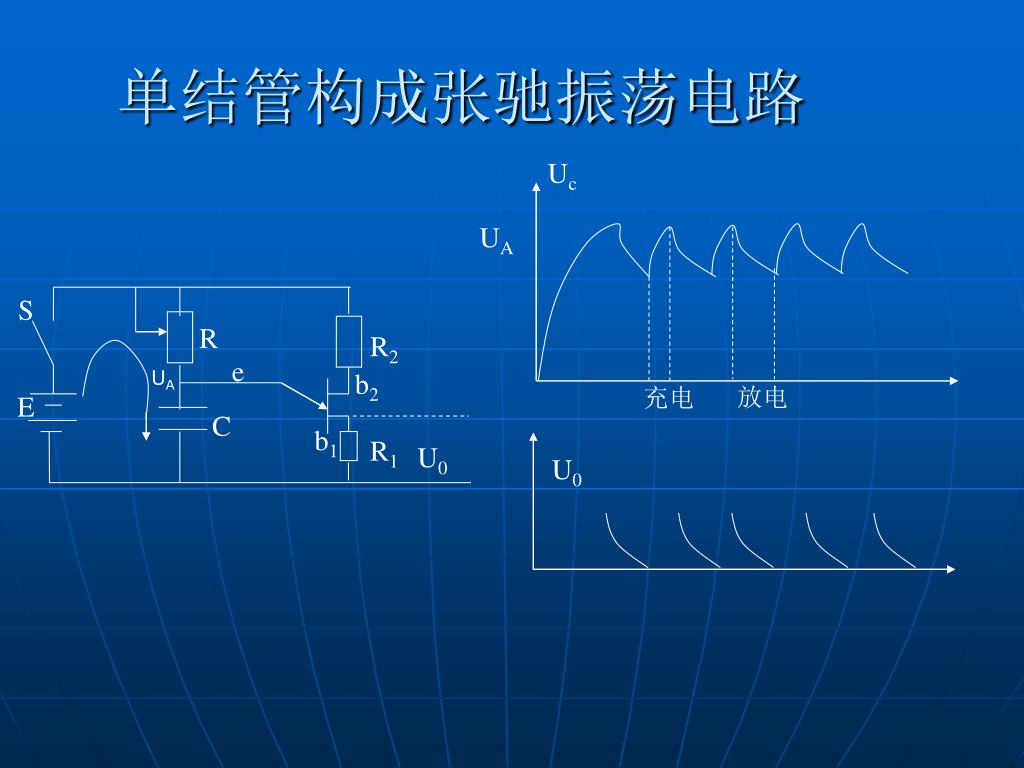

  10. 单结管构成张驰振荡电路 Uc R R2 e b2 C b1 R1 U0 U0 UA 充电 放电 UA S E
