  1. 首届高校SDN应用创新大赛平台方案 华南理工大学 电子与信息学院 覃健诚 博士

  2. 内容列表 华南理工大学的基础平台建设 SDN大赛平台架构 远程控制与分配方式 SDN应用方式 网络安全防护

  3. 华南理工大学的基础平台建设 中国教育科研网CERNET/CERNET2华南地区中心 教育部互联网应用创新开放平台示范基地

  4. 华南理工大学的基础平台建设 广东省教育科研网GDERNET运行中心

  5. 内容列表 华南理工大学的基础平台建设 SDN大赛平台架构 远程控制与分配方式 SDN应用方式 网络安全防护

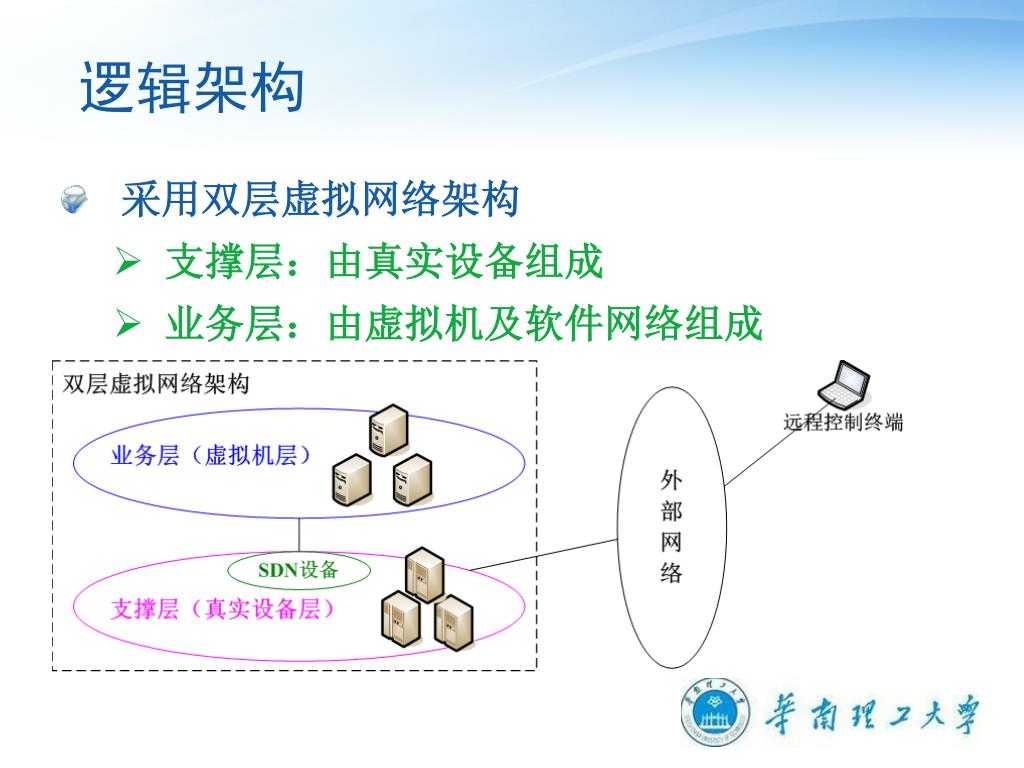

  6. 逻辑架构 • 采用双层虚拟网络架构 • 支撑层：由真实设备组成 • 业务层：由虚拟机及软件网络组成

  7. 支撑层架构 • 云服务器、SDN设备、千兆交换机、联邦网关组成 • 云平台子层：生成、运行、控制各种虚拟机 • SDN子层：构建软件定义网络

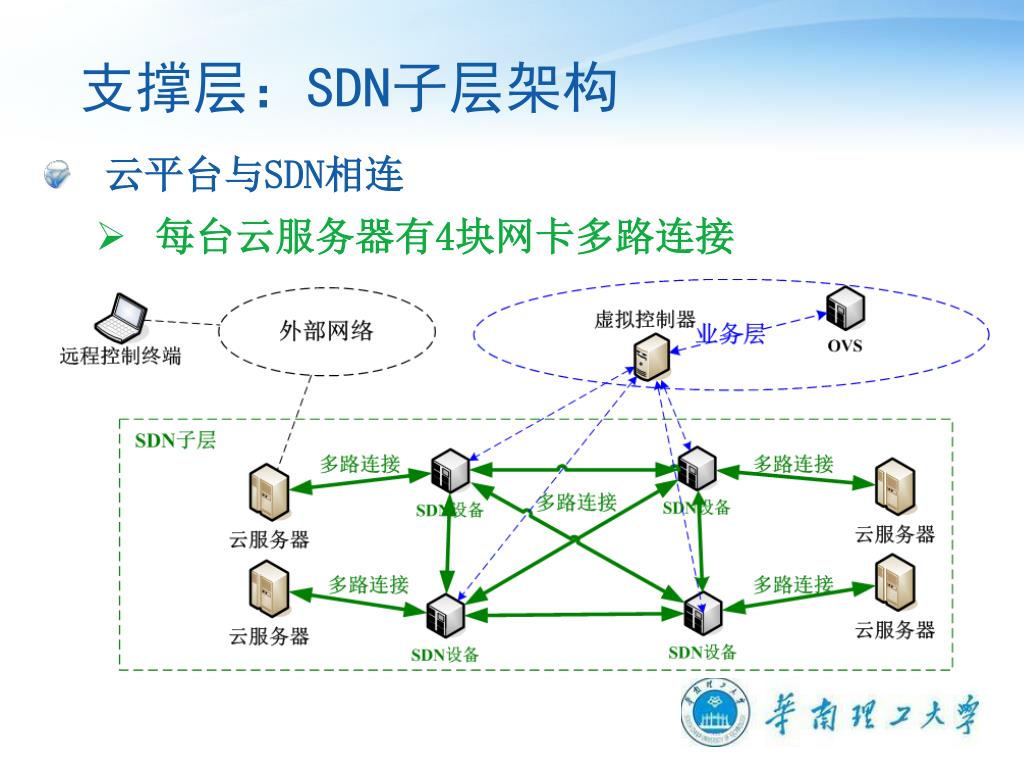

  8. 支撑层：SDN子层架构 • 云平台与SDN相连 • 每台云服务器有4块网卡多路连接

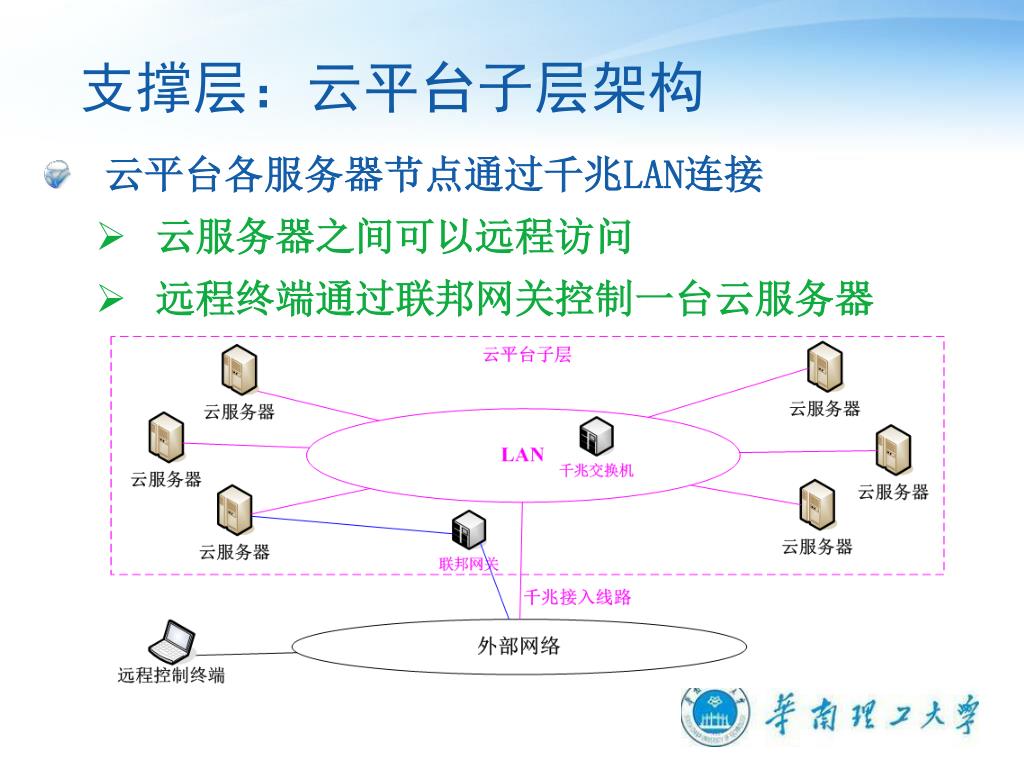

  9. 支撑层：云平台子层架构 • 云平台各服务器节点通过千兆LAN连接 • 云服务器之间可以远程访问 • 远程终端通过联邦网关控制一台云服务器

  10. 业务层：参赛者的发挥空间 • 由参赛者自行设计、试验 • 各自创建、安装、部署、运行虚拟机 • 建立自己的虚拟网络演示场景

  11. 内容列表 华南理工大学的基础平台建设 SDN大赛平台架构 远程控制与分配方式 SDN应用方式 网络安全防护

  12. 文件上传、下载：GB级虚拟机文件 • 直接通过千兆LAN传输，用FTP/HTTP协议 • 云服务器安装Web Server、FTP Server • 上传前最好先压缩，节省带宽和传输时间

  13. 远程桌面控制：一台云服务器代理 • Windows/Linux远程桌面RDP协议，带宽要求低 • 远程控制一台云服务器，代理控制其他服务器 • 控制权通过联邦网关预约，轮流使用

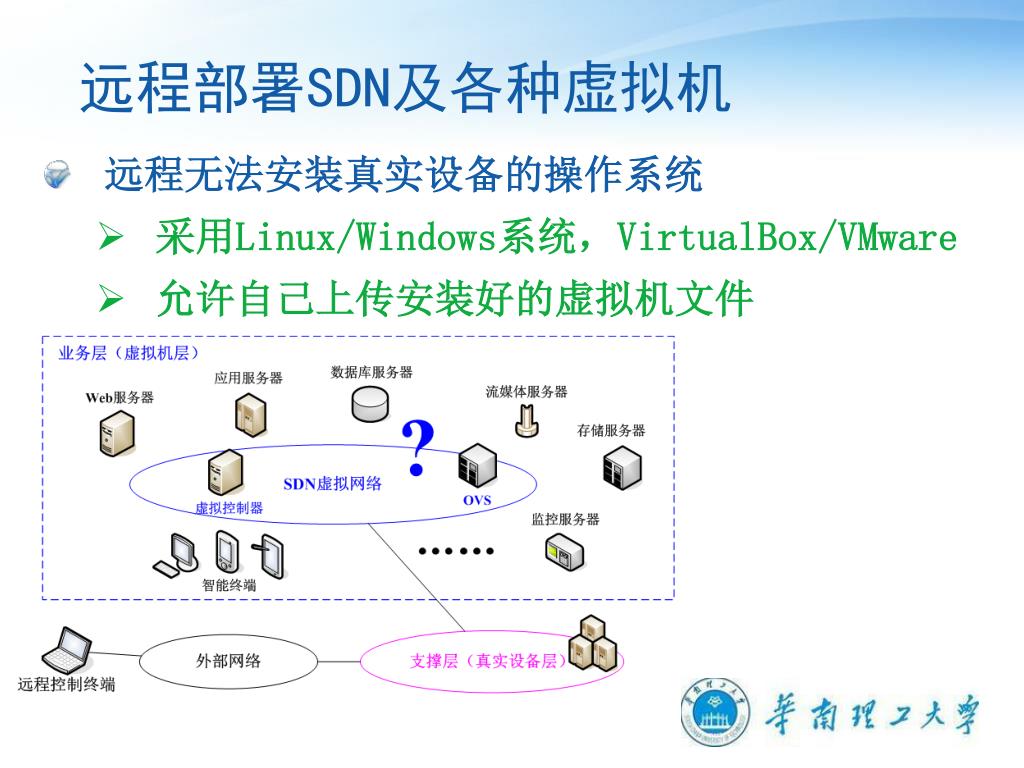

  14. 远程部署SDN及各种虚拟机 • 远程无法安装真实设备的操作系统 • 采用Linux/Windows系统，VirtualBox/VMware • 允许自己上传安装好的虚拟机文件

  15. 配置情况 • 云服务器 • 4核CPU、32G内存、4个千兆网卡以上 • 64位Linux/Windows、VirtualBox/Vmware • 有Web Server、FTP Server • 远程控制：通过RDP协议显示远程桌面 • Windows 7 或 Ubuntu+XRDP • Windows远程终端可以控制Ubuntu • 云服务器代理控制点安装Windows 7

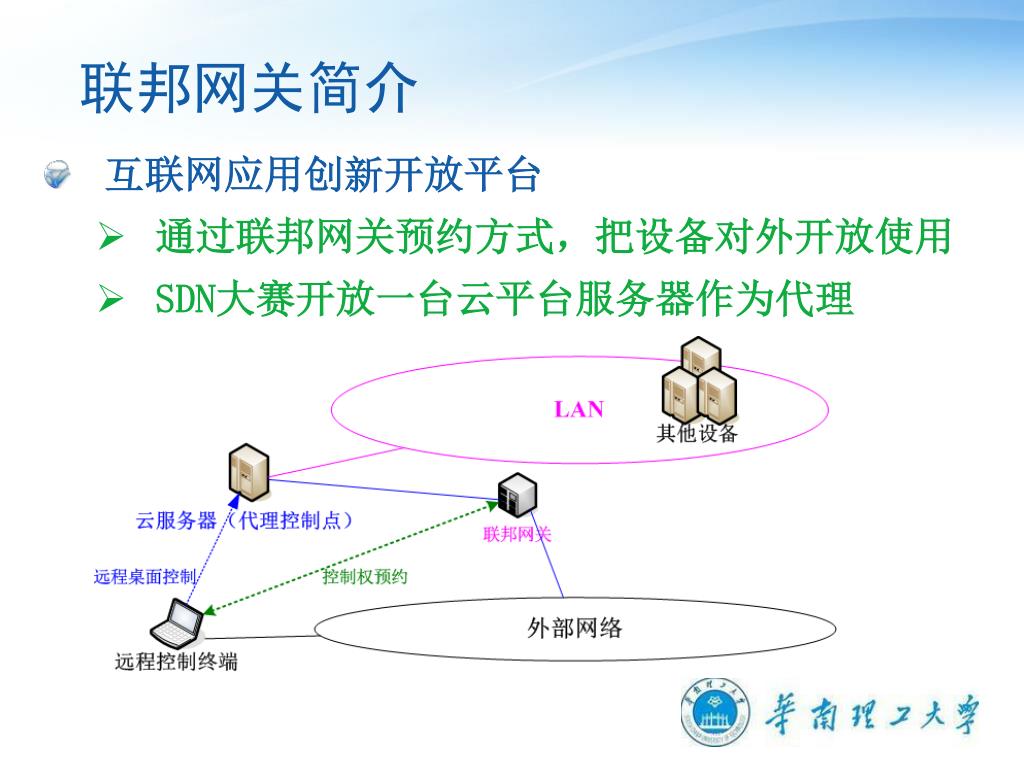

  16. 联邦网关简介 • 互联网应用创新开放平台 • 通过联邦网关预约方式，把设备对外开放使用 • SDN大赛开放一台云平台服务器作为代理

  17. 内容列表 华南理工大学的基础平台建设 SDN大赛平台架构 远程控制与分配方式 SDN应用方式 网络安全防护

  18. 在业务层（虚拟机层）部署SDN • 针对一定的目标自行设计虚拟网络架构 • 虚拟机软件可以虚拟出多种基本网络拓扑 • 利用SDN设备、虚拟控制器、OVS来构建SDN

  19. 支撑层的多路连接 • 每台云服务器有4块千兆网卡 • 各个虚拟机可绑定到不同的网卡，或虚拟网卡 • SDN设备之间也有多路连接，自己设计包转发

  20. SDN大赛应用配置方式 • 虚拟控制器 • 种类、版本不限，使用上无版权问题 • 支持OpenFlow，允许同时支持其他协议 • 支持SDN设备，OVS（Open VSwitch）可选 • 在业务层运行：可测试 • 虚拟机种类不限，可自行安装 • 拓扑结构可以用虚拟化软件虚拟 • 要求能演示虚拟网络（虚拟机）运行情况

  21. 内容列表 华南理工大学的基础平台建设 SDN大赛平台架构 远程控制与分配方式 SDN应用方式 网络安全防护

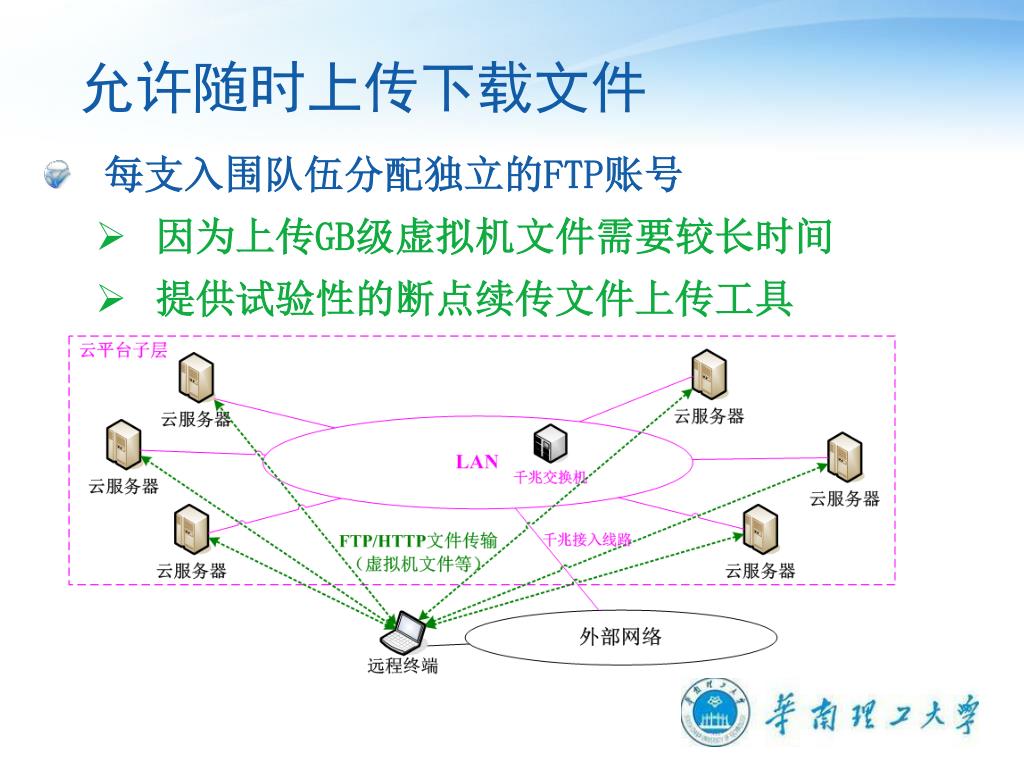

  22. 允许随时上传下载文件 • 每支入围队伍分配独立的FTP账号 • 因为上传GB级虚拟机文件需要较长时间 • 提供试验性的断点续传文件上传工具

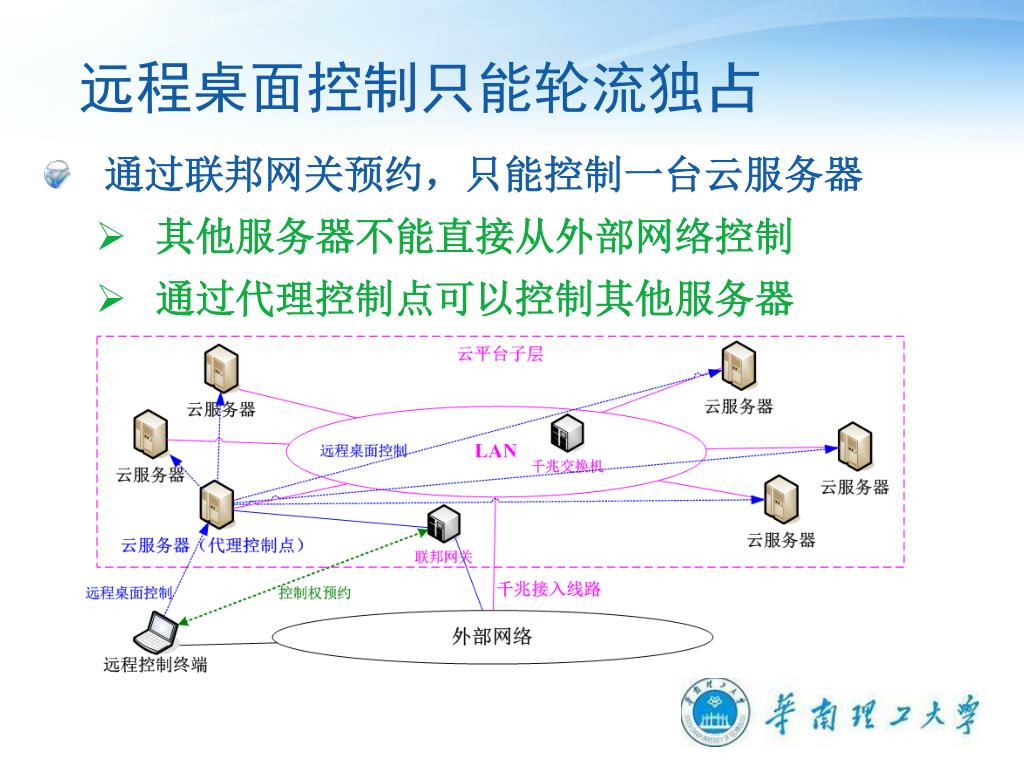

  23. 远程桌面控制只能轮流独占 • 通过联邦网关预约，只能控制一台云服务器 • 其他服务器不能直接从外部网络控制 • 通过代理控制点可以控制其他服务器

  24. 其他安全要求 • 参赛队伍之间不能互相访问文件 • 设置独立的账号 • 不要在云服务器保存未加密的非共享文件 • 建议文件压缩加密后上传，独享控制时解开 • 不要在云服务器自行安装、运行软件程序 • 只运行服务器自带的虚拟机软件、工具软件 • 自己的虚拟机内部可以安装、运行各种软件 • 云服务器需要安装什么软件，可提前申请 • 违规视为作弊，取消比赛资格

  25. 安全应对措施 • 系统设置 • 不安装Telnet、SSH Server • 账号权限设置、文件目录权限设置 • 防火墙设置 • 禁止各种外部访问 • 允许外部访问FTP、Web Server • 允许代理控制点访问远程桌面服务 • 禁止外来程序的运行

  26. 谢谢！ 华南理工大学实验环境简介 SDN大赛平台架构 远程控制与分配方式 SDN应用方式 网络安全防护
