弱导光纤：线偏振模

弱导光纤：线偏振模. 弱导条件： n 1  n 2 n 光线与纤轴的夹角小； 芯区对光场的限制较弱； 消逝场在包层中延伸较远。 弱导光的特点： HE l +1 ,m 模式与 EH l -1 ,m 色散曲线相近； 场的横向分量线偏振，且远大于纵向分量； 可以在直角坐标系中讨论问题 可以得到简化的本征解与本征值方程。. HE l+1,m 与 EH l-1,m 模式的色散曲线相近. LP 01. LP 11. HE l+1,m + EH l-1,m =LP lm EH 0m =TE 0m /TM 0m EH -1m 不存在. LP 21. LP 02.

hewitt
Télécharger la présentation

弱导光纤：线偏振模

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 弱导光纤：线偏振模 • 弱导条件：n1n2 n • 光线与纤轴的夹角小； • 芯区对光场的限制较弱； • 消逝场在包层中延伸较远。 • 弱导光的特点： • HEl+1,m模式与EHl-1,m色散曲线相近； • 场的横向分量线偏振，且远大于纵向分量； • 可以在直角坐标系中讨论问题 • 可以得到简化的本征解与本征值方程。

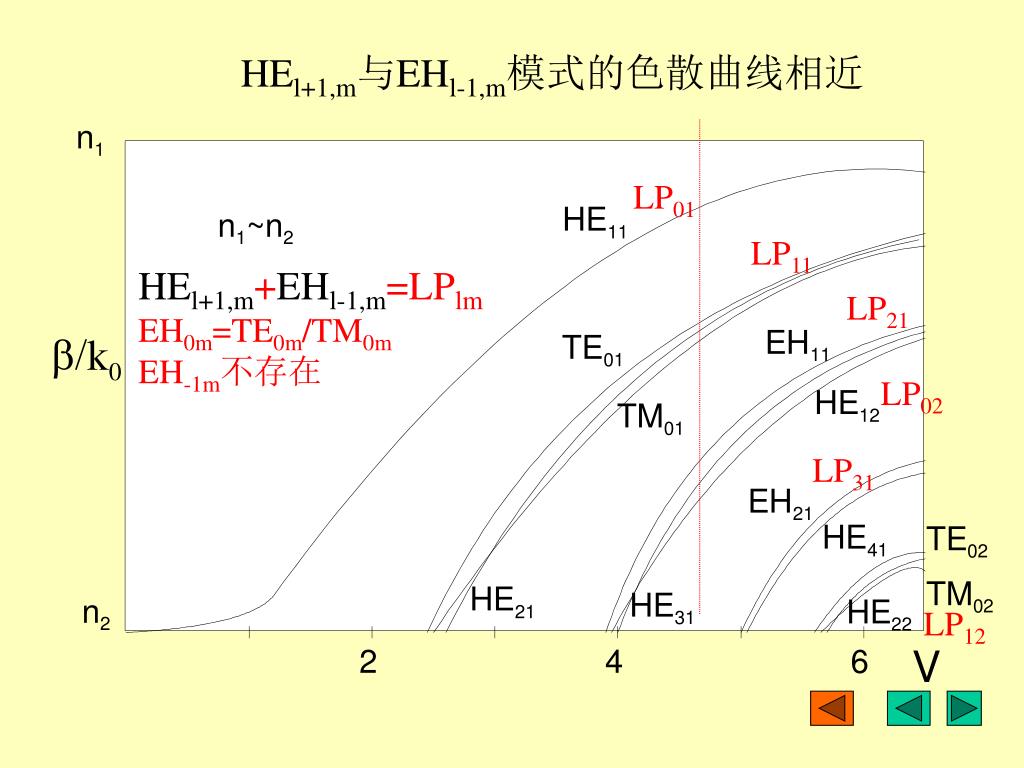

  2. HEl+1,m与EHl-1,m模式的色散曲线相近 LP01 LP11 HEl+1,m+EHl-1,m=LPlm EH0m=TE0m/TM0m EH-1m不存在 LP21 LP02 LP31 LP12

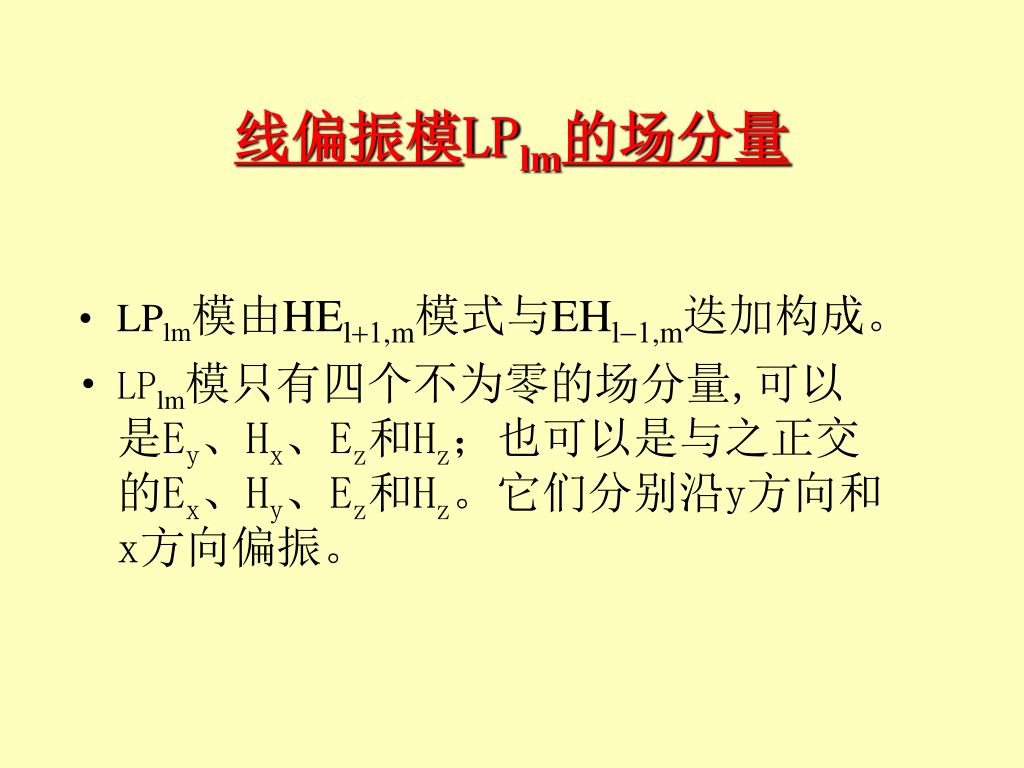

  3. 线偏振模LPlm的场分量 • LPlm模由HEl+1,m模式与EHl-1,m迭加构成。 • LPlm模只有四个不为零的场分量,可以是Ey、Hx、Ez和Hz；也可以是与之正交的Ex、Hy、Ez和Hz。它们分别沿y方向和x方向偏振。

  4. 线偏振模LPlm的构成(0<r<a)

  5. 线偏振模LPlm的构成(r>a)

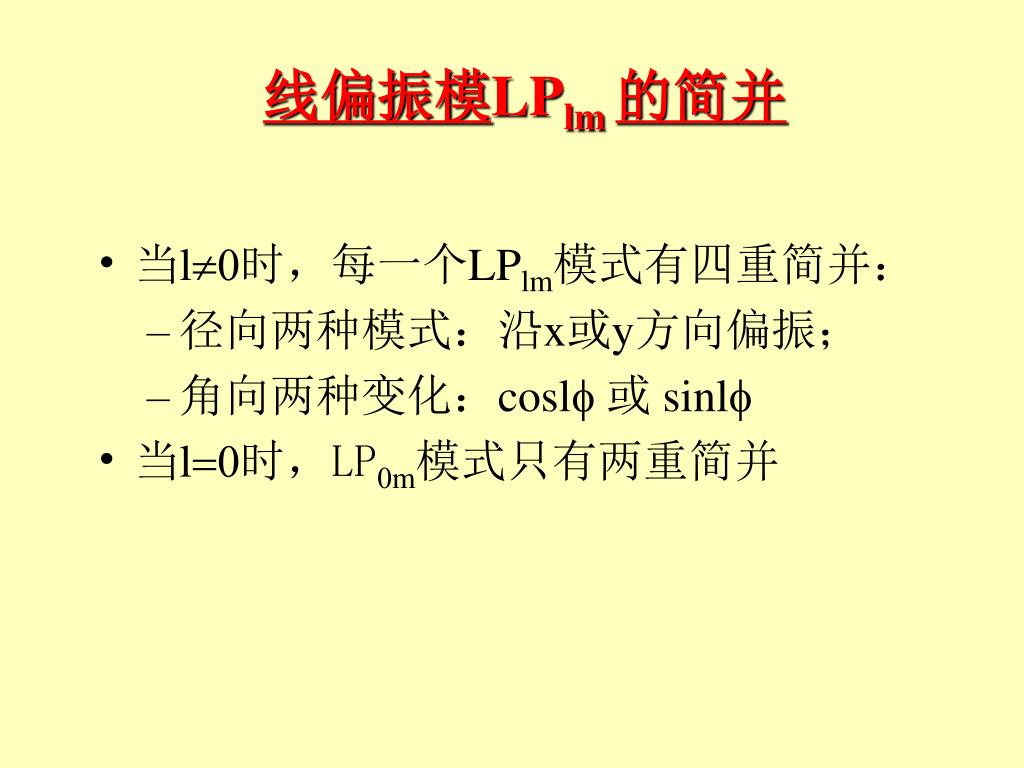

  6. 线偏振模LPlm的简并 • 当l0时，每一个LPlm模式有四重简并： • 径向两种模式：沿x或y方向偏振； • 角向两种变化：coslf 或sinlf • 当l=0时，LP0m模式只有两重简并

  7. 本征值方程 在r=a处，由 Ez 连续，有：

  8. LPlm模的偏振态: • LPlm模的简并态是以光纤的弱导近似为前提的。实际上,n1和n2不可能相等,因此HEl+1,m模与EHl-1,m模的传播常数β不可能绝对相等,即两者的相速并不完全相同。随着电磁波的向前传播,场将沿z轴作线偏振波－椭圆偏振波－园偏振波－椭园偏振波－线偏振波的周期性变化。场形变化一周期所行经的z向距离,即差拍距离为: L＝2π/(β1-β2) β1与β2分别为两精确模式的Z向传播常数。

  9. LPlm模式本征值 • 模式的截止与远离截止: • 临近截止: W=0 , 场在包层中不衰减 • 远离截止: W→∞, 场在包层中不存在 • 截止与远离截止条件: 模式 临近截止 远离截止 l=0(LP0m): J1(Uc)＝0 J0(U∞)＝0 l=1(LP1m): J0(Uc)＝0 J1(U∞)＝0 l>1(LPlm): Jl-1(Uc)＝0 Jl(U∞)＝0 *除了LP0m模式以外,U不能为零 • 模式本征值: Uc<U<U∞

  10. SIOF中的线偏振模式 # 给定V 值，SIOF中的导模数目近似等于V2/2, 所含线偏振模式可根据导模截止与远离 截止条件确定。

  11. SIOF中的模式数目 • 在光纤中传播的模式绝大多数都满足W＞＞1,或远离截止条件。因此远离截止条件Jl(U∞)＝0的根的数目也就近似等于光纤中允许传输的导模数目。 • 当宗量U∞很大时,由Jl的大宗量近似式得: cos(U∞-π/4 －lπ/2)＝0 或：U∞-π/4 -lπ/2 ＝(2m-1)π/2, (m＝1,2,3...) • 另一方面， U∞  V, 因此有：(l+2m-1/2)  2V/p • 在l-m平面，上式构成三角形， 三角形中每一个整数坐标点即 对应一个模式，三角形面积的 4倍为导模数目：M=4V2/p2V2/2 m V/p l 2V/p

  12. 导模场分布图 • 以沿y方向偏振的LPlm模为例,研究导模场沿横截面的分布。这时,纤芯中的场分布为: (Ey)lm＝A[Jl(Ulmr/a)/Jl(Ulm)]·coslφ • Ulm的取值在Jl-1(Uc)＝0 和Jl(U∞)＝0 第m个非零根之间。 • 如果E出现零值，则对应于光场分布的暗线（环）

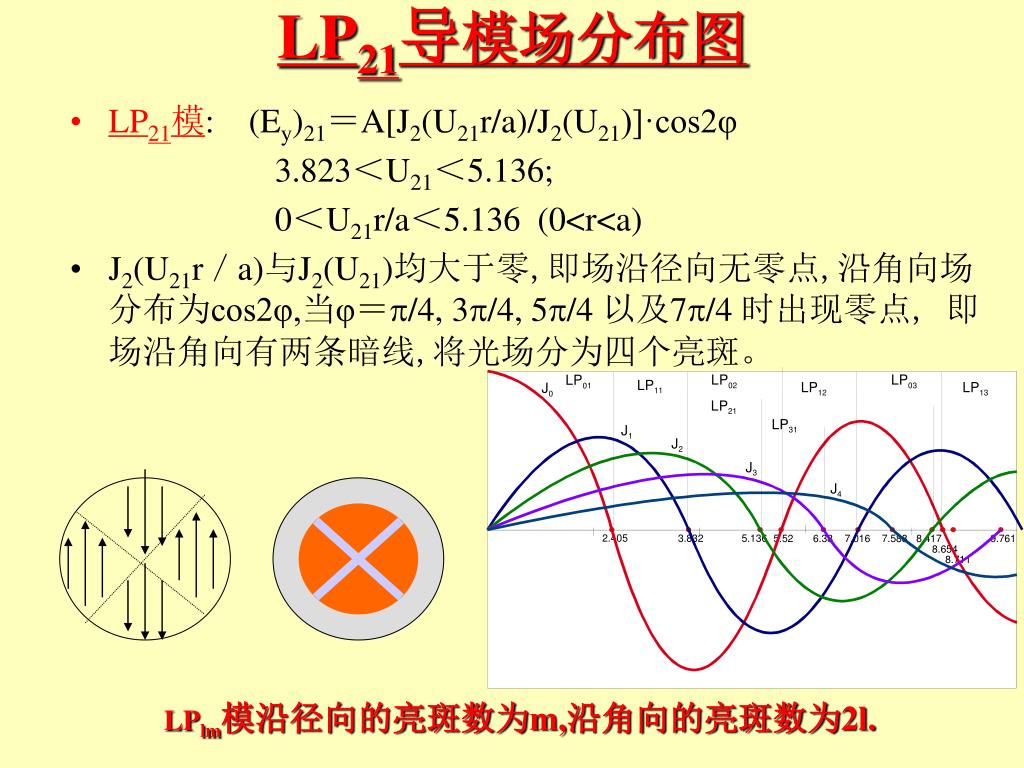

  13. LP21导模场分布图 • LP21模: (Ey)21＝A[J2(U21r/a)/J2(U21)]·cos2φ 3.823＜U21＜5.136; 0＜U21r/a＜5.136 (0<r<a) • J2(U21r／a)与J2(U21)均大于零,即场沿径向无零点,沿角向场分布为cos2φ,当φ＝p/4, 3p/4, 5p/4 以及7p/4 时出现零点, 即场沿角向有两条暗线,将光场分为四个亮斑。 LPlm模沿径向的亮斑数为m,沿角向的亮斑数为2l.

  14. 导模纵向功率流 • 导模远离截止:导模功率几乎全部集中在纤芯中传输。 • 导模邻近截止: • 对于低阶模，导模功率几乎全部在包层之中传输； • 对于高阶模(l＞1)，仍有相当大一部分功率在纤芯中传输。

  15. 模组和主模标号 • 当光纤中传输的模式较多,且大多数模式满足远离截止条件时,模式Ulm值近似为U∞。又据贝塞尔函数大宗量近似式,当U∞>>1时,有近似式: U∞≈(l＋2m－1/2)π/2 l＋2m值相同,则U∞相同,与之对应的传播常数βlm也相同,这样一组模式是简并的，具有相同的传播常数βp，p= l＋2m； • 在一定的βp值下,共有p/2个LPlm模,而每个LPlm模含四重简并,故对应于βp的模式一共有2p个。定义这样一组模式为"模群",并以p作为模群标号,又称为"主模标号"。l与m则分别为径向与角向模式标号。

  16. 模式的输出特性 • 第p群模的Up值近似为: Up≈pπ/2 由此可求出对应的传播常数βp为: βp＝n1k0cosθp＝√n12k02－Up2/a2 其中,θp是第p群模的模角,定义为波矢K与z轴夹角。由上式可得: n1sinθp＝Up/ak0≈pλ0/4a 即模式的出射角与主模标号成正比,并与模式群序号一一对应,高阶模出射角大,低阶模出射角小

  17. 渐变折射率分布光纤中的场解 • 抛物线分布光纤的场解 • 一般分布：WKB法 • 单模光纤

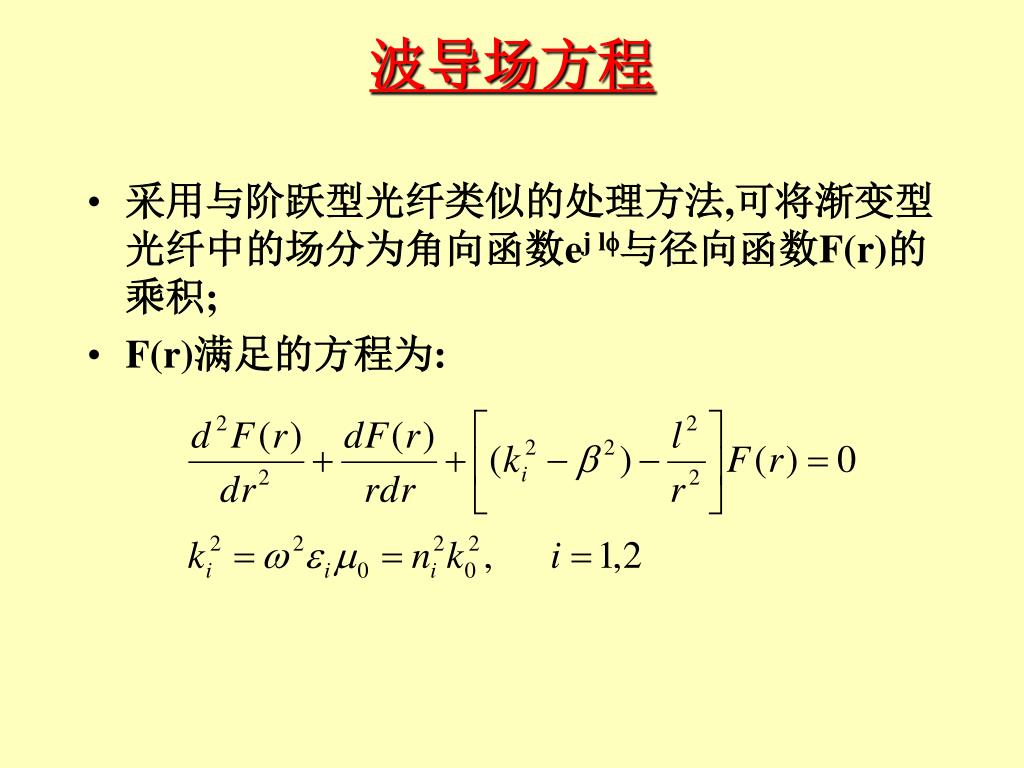

  18. 波导场方程 • 采用与阶跃型光纤类似的处理方法,可将渐变型光纤中的场分为角向函数ej lf与径向函数F(r)的乘积; • F(r)满足的方程为:

  19. 渐变折射率分布 • 渐变折射率分布光纤的纤芯中,折射率n(r)是径向距离r的函数； • g=1: 三角分布 • g=2: 平方率分布 • g=： 阶跃分布 • 实际使用的光纤绝大多数 是弱导光纤,纤芯中折射率 变化很缓慢； 

  20. 平方率分布光纤中的场解 • 折射率分布： • 波导场方程：

  21. 本征值与本征解 • 本征值方程: • 本征解：高斯函数与拉盖尔多项式之积,即拉盖尔-高斯函数：

  22. 模式数目 • 弱导光纤中存在线偏振模 • 主模式标号p=2m+l+1 • 最高阶导模主模式标号pmax近似对应于光纤中的导模数目。而pmax对应于b=n2k0, • 利用 得到： pmax= V/2 ，或 • 导模数目： N= 4(1/2)(V/2)(V/4) = V2/4 m V/4 l V/2

  23. 基模场分布与模场半径 • 基模为 LP00, 此时L00=1, 则场分布为： E00  exp(-r2/W02) • 平方率分布光纤基模场分布为高斯函数，其模场半径W0为：

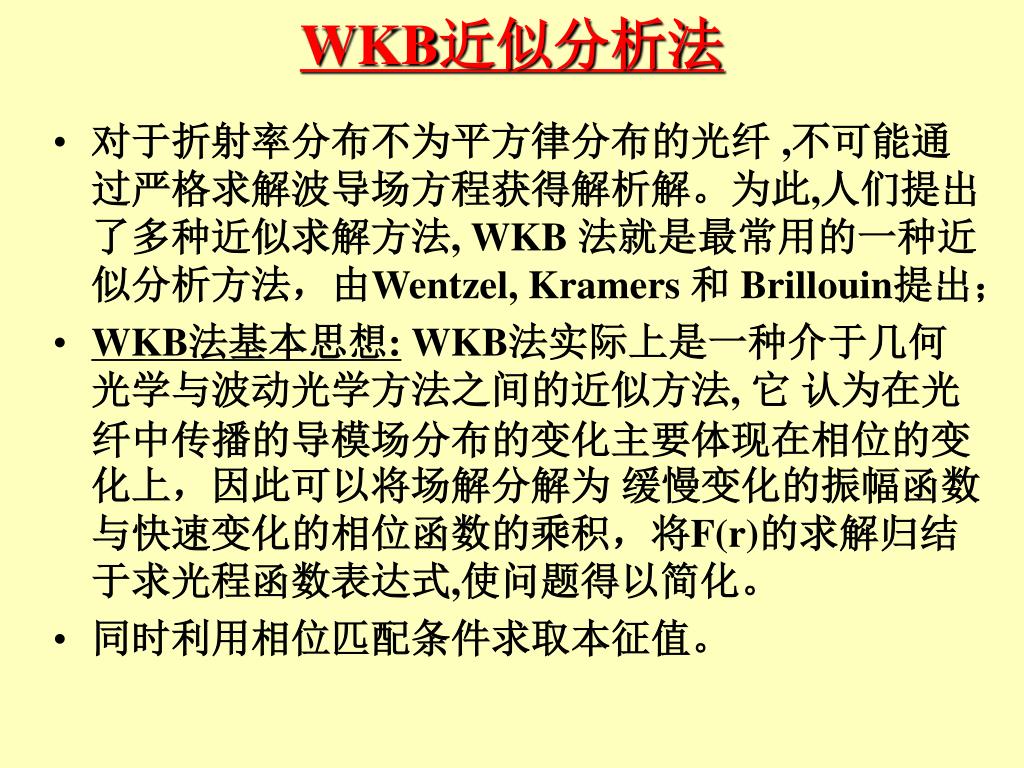

  24. WKB近似分析法 • 对于折射率分布不为平方律分布的光纤 ,不可能通过严格求解波导场方程获得解析解。为此,人们提出了多种近似求解方法, WKB 法就是最常用的一种近似分析方法，由Wentzel, Kramers 和 Brillouin提出； • WKB法基本思想: WKB法实际上是一种介于几何光学与波动光学方法之间的近似方法, 它 认为在光纤中传播的导模场分布的变化主要体现在相位的变化上，因此可以将场解分解为 缓慢变化的振幅函数与快速变化的相位函数的乘积，将F(r)的求解归结于求光程函数表达式,使问题得以简化。 • 同时利用相位匹配条件求取本征值。

  25. 场解的基本特性 • 折射率分布： • 波导场方程： • 令：F(r) = r-1/2F(r),将波导场方程改写为： d2F(r)/dr2+g2(r)F(r)=0 g2(r)=n2(r)k20 -b2-(l2-1/4)/r2 • g2(r)>0: 振荡型传播场； • g2(r)<0: 衰减型消逝场。

  26. 三类模式 • 导模条件： • 漏模条件： • 辐射模条件：

  27. 导模的场解 • 折射率分布： • 波导场方程： • 分离变量： • 导模场解(径向坐标函数)：

  28. 本征值方程 • 从r1到r2场的相位变化应为2p的整数倍： 传播常数：

  29. 比较：平方率分布光纤 • 精确解： • WKB近似：

  30. 导模数目 M=V2[g/(2(g+2)] g=2: M=V2/4 g=: M=V2/2

  31. 场的输出特性 • 模角： • 输出近场图： • 输出远场图：
