Betóny

1. Betóny

2. Definície Betón - Čerstvý betón - Zatvrdnutý betón -

3. Definície Prísada– Prímes – ■ takmer inertné prímesi (druh I), ■ hydraulické prímesi (druh II). Prevzdušnenie -mikroskopické vzduchové bublinky zámerne vytvorené v betóne počas miešania obvykle použitím povrchovo aktívnych chemických látok – prevzdušňovacích prísad; ich typická veľkosť je 10 až 300 μm, guľového alebo podobného tvaru.

4. Rozdelenie betónu podľa - druhu použitého spojiva - stupňa vplyvu prostredia - konzistencie čerstvého betónu - spôsobu dopravy čerstvého betónu - spôsobu uloženia čerstvého betónu do konštrukcie - spôsobu spracovania čerstvého betónu - objemovej hmotnosti zatvrdnutého betónu - pevnostných tried zatvrdnutého betónu - spôsobu využitia zatvrdnutého betónu v konštrukcií - zvláštnych požiadaviek na funkciu betónu

5. Druh použitého spojiva - cementový betón – najväčší objem betónov sa vyrába s cementmi rôznych druhov a vlastností. - ďalšími spojivami sú: sadra, vápno, živica, polyméry, hlinitánový cement, prípadne jemne mletá vysokopevnostná troska – použitie týchto spojív, s výnimkou polymérov nie je obvyklé.

6. Vplyv stupňa prostredia

7. Konzistencia čerstvého betónu klasifikácia podľa sadnutia kužeľa S1-S5 klasifikácia podľa VeBe V0-V4

8. Konzistencia čerstvého betónu klasifikácia podľa miery zhutnenia C0-C3 klasifikácia podľa rozliatia F1-F6

9. Spôsobu dopravy čerstvého betónu Čerstvý betón sa od miešačky dopravuje: - v prepravníkoch, - na pásoch, - autodomiešavačmi. Transportbetón je betón dodávaný v čerstvom stave osobou alebo organizáciou, ktorá nie je odberateľom betónu. Sem patrí betón vyrábaný mimo staveniska alebo vyrábaný na stavenisku, ale ne odberateľom.

10. Spôsob uloženia ČB do konštrukcie - monolitické betóny - keď sa čerstvý betón dopravuje na stavbu, nasype alebo čerpadlami sa naplní debnenie, v ktorom sa zhutní, zatvrdne, ošetruje sa a po zatvrdnutí sa oddební, - prefabrikované betóny - keď konštrukčný prvok je vyrábaný vo výrobni prefabrikátov alebo priamo na stavenisku, po dosiahnutí požadovanej pevnosti sa odformuje, uloží sa na skládke k dozretiu, ošetruje sa a po dosiahnutí transportnej pevnosti sa dopraví na stavenisko, kde je uložený do konštrukcie.

11. Spôsob spracovania čerstvého betónu - betóny vibrované - betóny dusané - betóny liate - betóny striekané - betóny valcované - betóny vibrolisované - betóny odsávané (vákuované) - betóny odstreďované - betóny čerpané

12. Objemová hmotnosť zatvrdnutého betónu Obyčajný betón – Ľahký betón – Ťažký betón –

13. Pevnostné triedy zatvrdnutého betónu

14. Zložky betónu - Cement - Kamenivo - Zámesová voda - Prísady - Prímesy

15. Technológie výroby betónu Technologický predpis - musí zabezpečiť požadované vlastnosti betónu. Predpisuje: - postup dávkovania jednotlivých zložiek - dobu miešania - spôsob dopravy - spôsob spracovania (zhutnenia) - spôsob ošetrovania Zloženie betónovej zmesi záleží: - na požadovanej kvalite betónu (pevnosť v tlaku) - na požadovanej spracovateľnosti (ukladanie) - na ekonomických požiadavkách

16. Technológie výroby betónu Optimálne zloženie kameniva pre betón musí spĺňať: - malú medzerovitosť - malý špecifický povrch Pozn.: Tomu zodpovedá pomer hrubého kameniva k jemnému 3:2 až 2 : 1 Pri návrhu betónovej zmesi sa predpokladá, že nosnú kostru betónu tvorí zhutnené kamenivo a výplň cementový tmel (po zatvrdnutí cementový kameň). Väčšina prírodných kamenív má pevnosť v tlaku 2 až 2,5 krát vyššia ako cementový kameň. Výpočtové metódy zloženia čerstvého betónu: podľa Féreta, Bolomeya, Kennedyho, KVÚ, Abramsa, Graffa, Webera,Říhu

17. Technológie výroby betónu - Miešanie čerstvého betónu Čerstvý betón se vyrába miešaním jednotlivých zložiek: - ručným miešaním (výnimočne) - strojne v miešačkách. Miešačky musia umožniť v danej dobe a požadovanej kapacite dosiahnuť rovnomerné rozloženie zložiek a jednotnú spracovateľnosť betónu po ukončení miešania. Pri strojnom miešaní sa používajú miešačky:(od 0,125 m3 do 5 m3): spádové s núteným obehom materiálov kontinuálne. Čerstvý betón sa vyrába buď priamo na stavbe, v staveniskových betonárňach, alebo v centrálnych betonárňach umiestnených v centre potreby betonu.

18. Technológie výroby betónu Ukladanie čerstvého betónu Čerstvý betón sa po príjazde autodomiešavača na stavbu prepravuje na miesto jeho spracovania čerpadlami, alebo inými vhodnými spôsobmi. Najnovšie čerpadlá umožňujú kontinuálnu dopravu čerstvého betónu do výšky presahujúcich 15 m presne na miesto určenia. Zhutňování čerstvého betónu Nedokonalé zhutnenie môže spôsobiť zníženie pevnosti betónu až o 40 % v porovnaní s betónom dokonale zhutneným. Vibruje sa tak dlho, až kým prestanú z betónu unikať vzduchové bubliny,

19. Technológie výroby betónu

20. Technológie zhutňovania betónu Spôsob zhutnenia: - ručne (prepichovaním, dusáním) - strojne, vibrovaním - vibrácia betónu

21. Technológie zhutňovania betónu - vnútorná vibrácia - vonkajšia vibrácia - povrchová vibrácia Špeciálnym druhom zhutnenia je tiež technológia striekaného betónu (torkretovanie)

22. Technológie zhutňovania betónu príložná vibrácia - príložné vibrátory upevnené na dno alebo vnútorné steny debnenia alebo formy - vibrační stolice - vibrační stolice s pneumatickým alebo magnetickým upínaním foriem špeciálne druhy vibrácie - valcovanie a vibrovalcovanie - lisovanie a vibrolisovanie - odstreďovanie

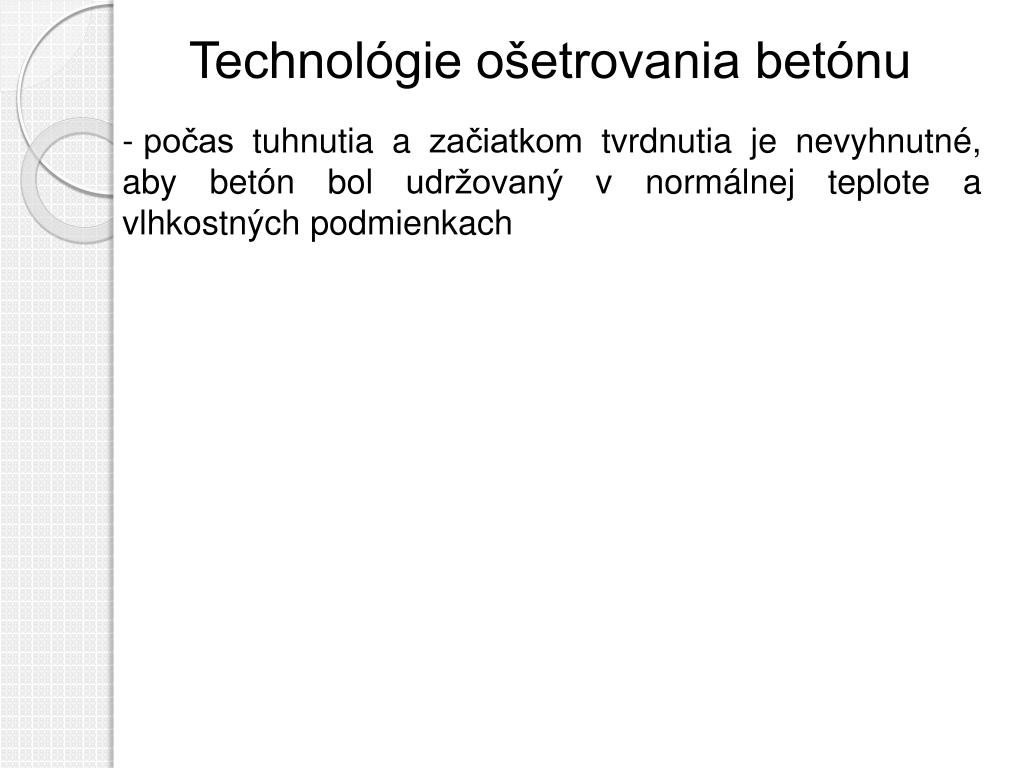

23. Technológie ošetrovania betónu • počas tuhnutia a začiatkom tvrdnutia je nevyhnutné, aby betón bol udržovaný v normálnej teplote a vlhkostných podmienkach

24. Betónovanie pri nízkych teplotách (menej ako +5°C) • - nízke teploty a mráz predlžujú proces tuhnutia a tvrdnutia betónu a znižujú jeho konečnú pevnosť, • najnebezpečnejšie jepôsobenie mrazu počas tuhnutia (pri začínajúcej hydratácií) —> hydratácia sa preruší, betón sa ľadom poruší a po oteplení sa rozpadne, • ak začne mráz po 24 hod., tuhnutie už prebehlo a účinok je menej nepriaznivý. Po oteplení hydratácia pokračuje, výsledná pevnosť však bude nižšia, • - ako ochrana betónu pri betónovaní v podmienkach ovzdušia ± 0 °C slúži predhrievanie zložiek betónu, predovšetkým vody, aby betónová zmes po všetkých teplotných stratách mala pri uložení najmenej +5°C. Zhutnený čerstvý betón sa chráni tepelne izolačnými rohožami.
