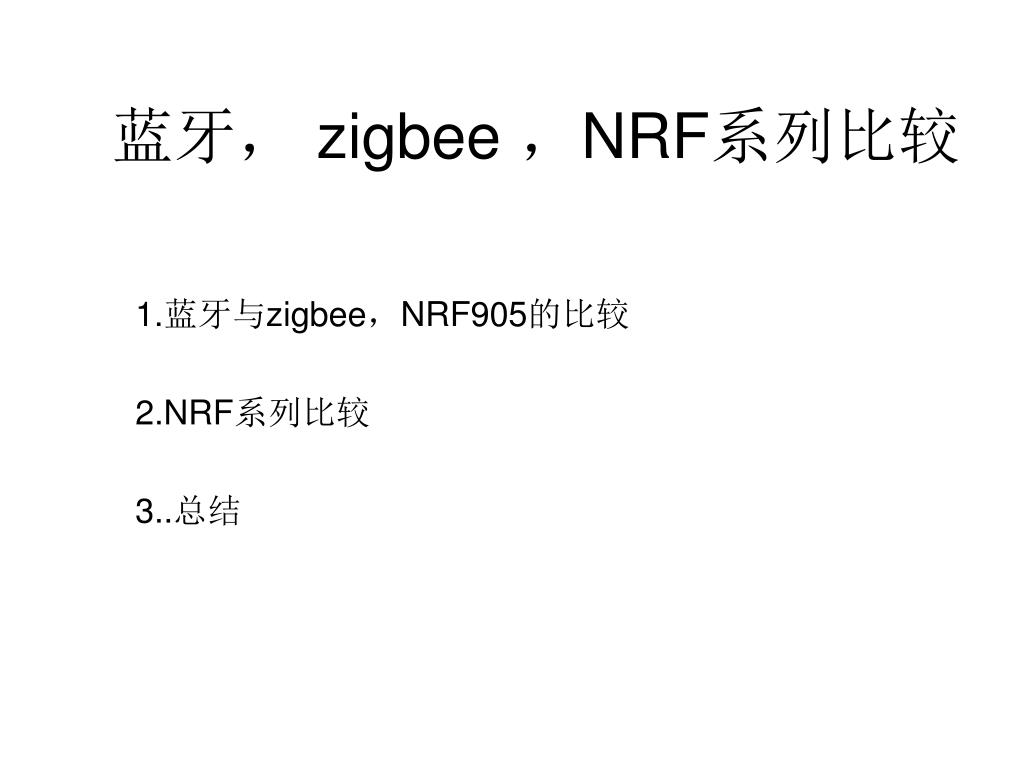

  1. 蓝牙， zigbee ，NRF系列比较 1.蓝牙与zigbee，NRF905的比较 2.NRF系列比较 3..总结

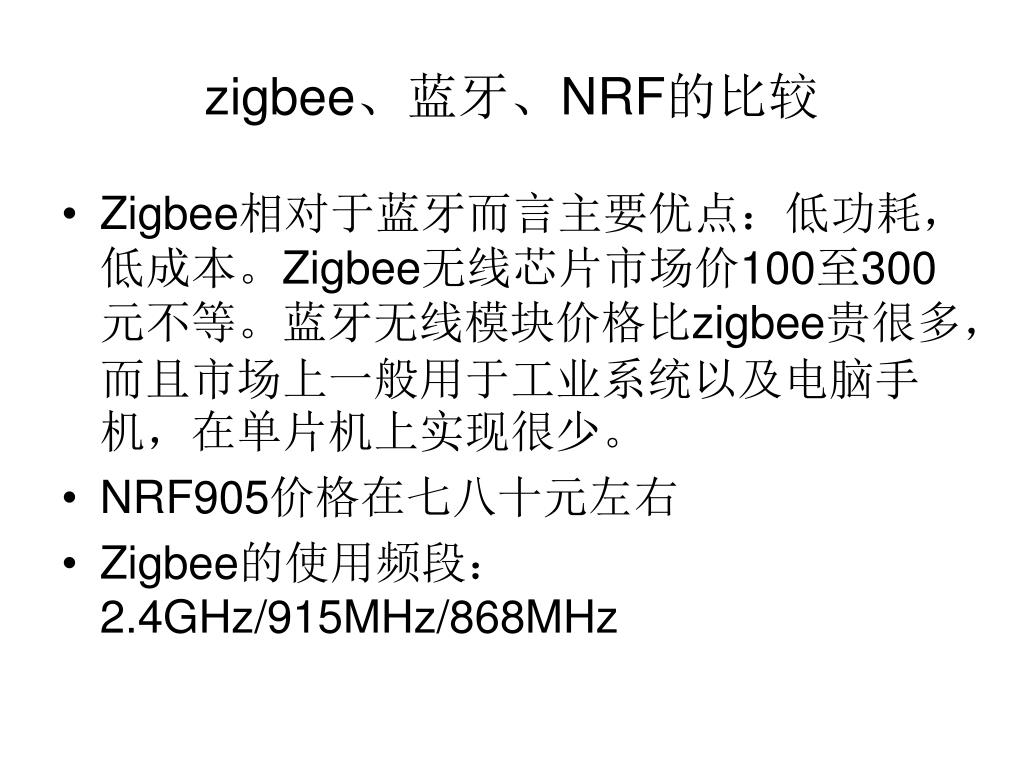

  2. zigbee、蓝牙、NRF的比较 • Zigbee相对于蓝牙而言主要优点：低功耗，低成本。Zigbee无线芯片市场价100至300元不等。蓝牙无线模块价格比zigbee贵很多，而且市场上一般用于工业系统以及电脑手机，在单片机上实现很少。 • NRF905价格在七八十元左右 • Zigbee的使用频段：2.4GHz/915MHz/868MHz

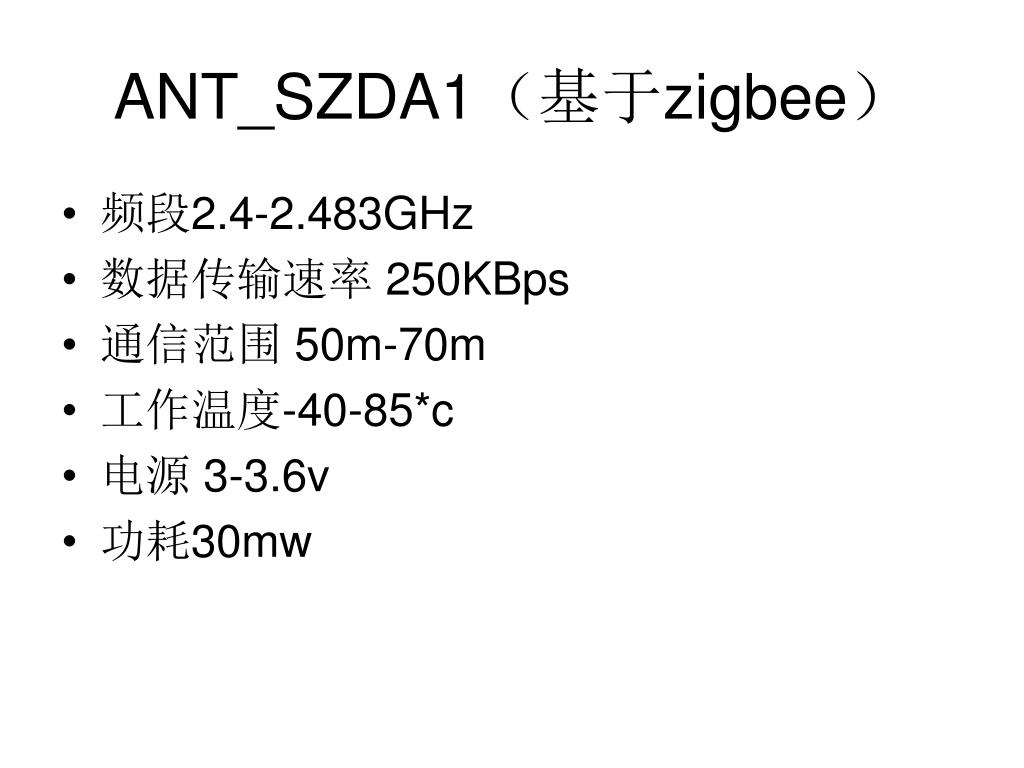

  3. ANT_SZDA1（基于zigbee） • 频段2.4-2.483GHz • 数据传输速率 250KBps • 通信范围 50m-70m • 工作温度-40-85*c • 电源 3-3.6v • 功耗30mw

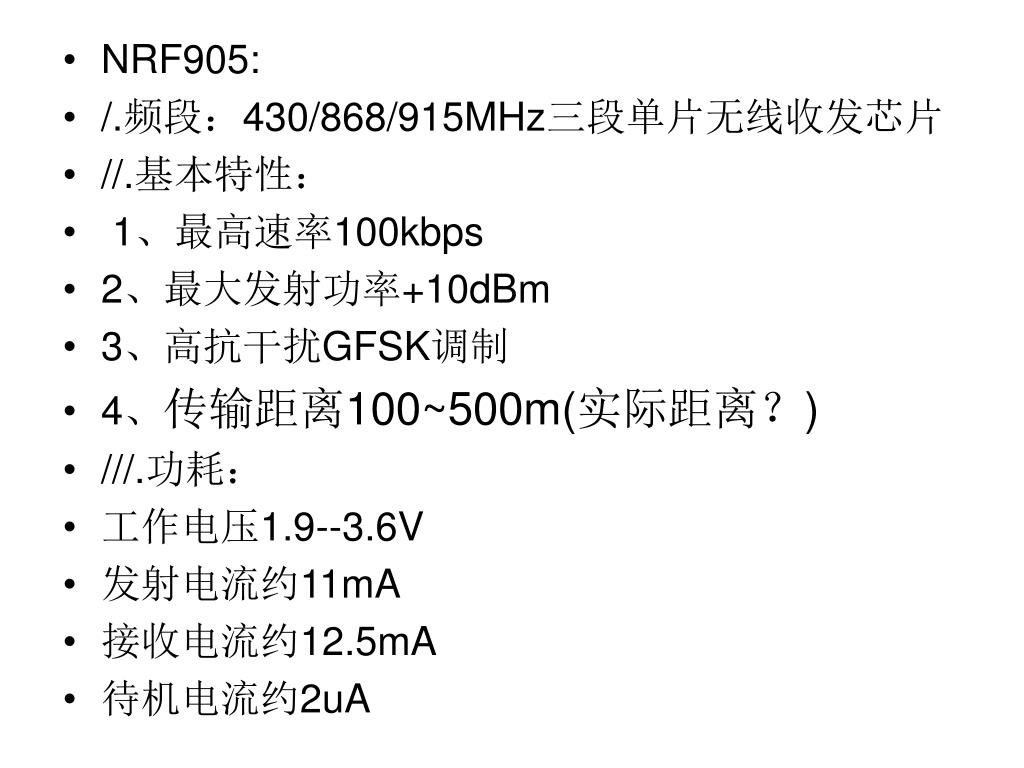

  4. NRF905: • /.频段：430/868/915MHz三段单片无线收发芯片 • //.基本特性： • 1、最高速率100kbps • 2、最大发射功率+10dBm • 3、高抗干扰GFSK调制 • 4、传输距离100~500m(实际距离？) • ///.功耗： • 工作电压1.9--3.6V • 发射电流约11mA • 接收电流约12.5mA • 待机电流约2uA

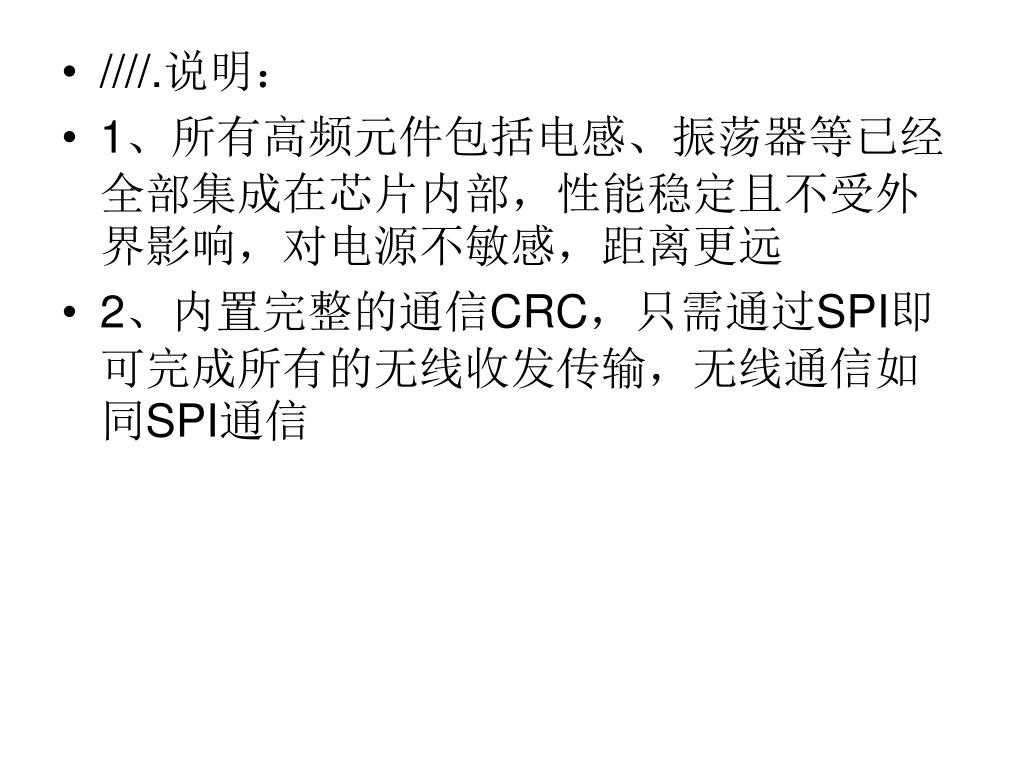

  5. ////.说明： • 1、所有高频元件包括电感、振荡器等已经全部集成在芯片内部，性能稳定且不受外界影响，对电源不敏感，距离更远 • 2、内置完整的通信CRC，只需通过SPI即可完成所有的无线收发传输，无线通信如同SPI通信

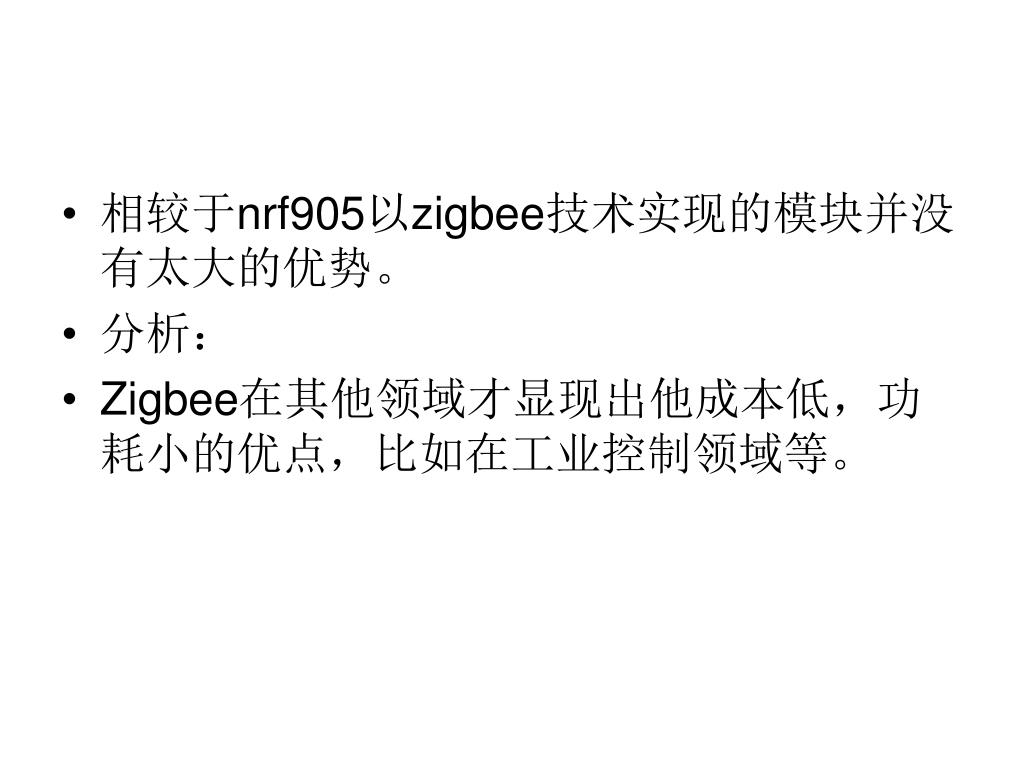

  6. 相较于nrf905以zigbee技术实现的模块并没有太大的优势。相较于nrf905以zigbee技术实现的模块并没有太大的优势。 • 分析： • Zigbee在其他领域才显现出他成本低，功耗小的优点，比如在工业控制领域等。

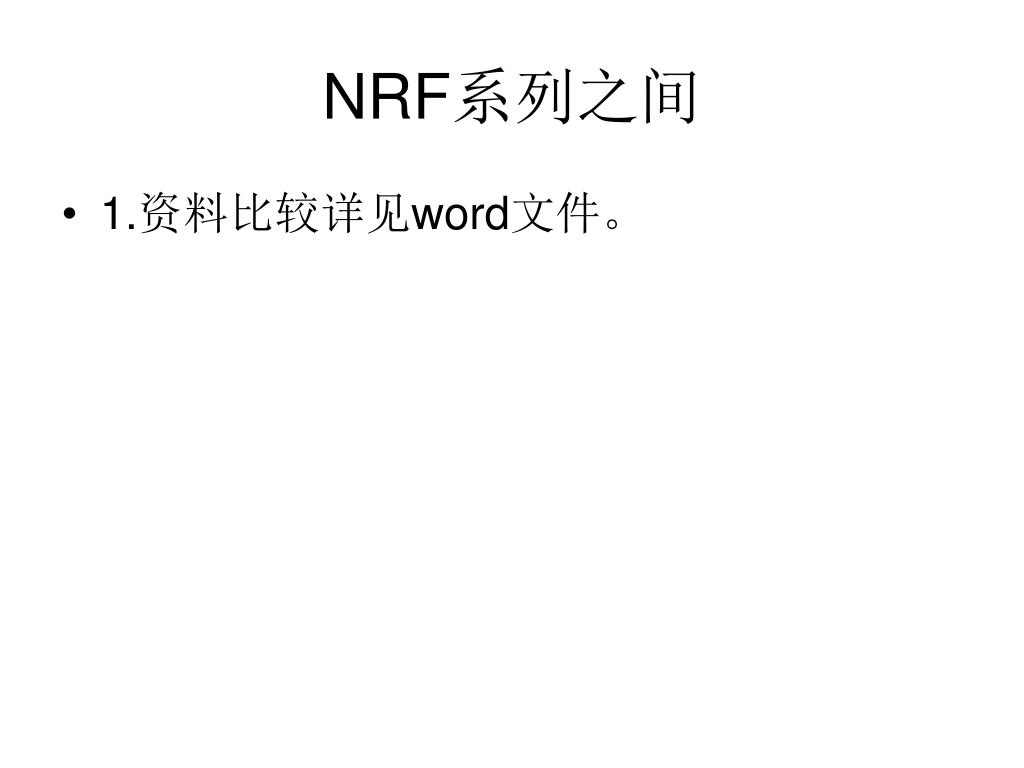

  7. NRF系列之间 • 1.资料比较详见word文件。

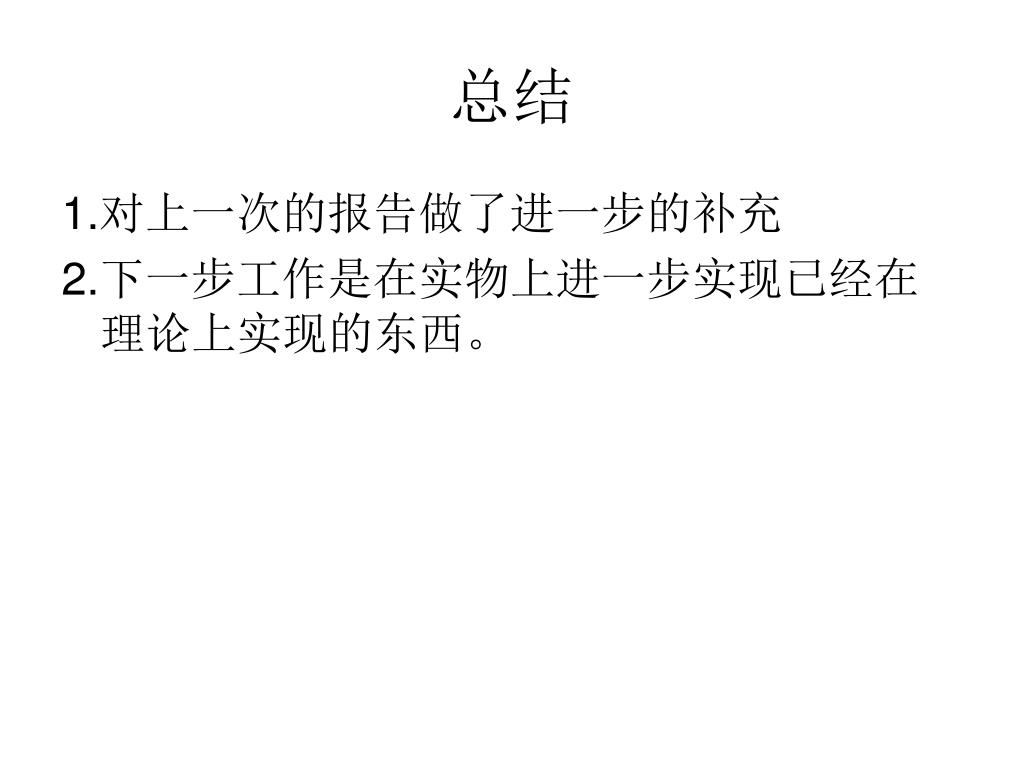

  8. 总结 1.对上一次的报告做了进一步的补充 2.下一步工作是在实物上进一步实现已经在理论上实现的东西。
